Fissaggio per tubo portante

Per i nostri tubi portanti sono disponibili svariati supporti e fissaggi a ringhiere, a parti in muratura o a sostegni tondi in acciaio. In parte con possibilità di collegamento per l'equipotenzialità.

Angolare di fissaggio per montaggio verticale

2 Prodotti

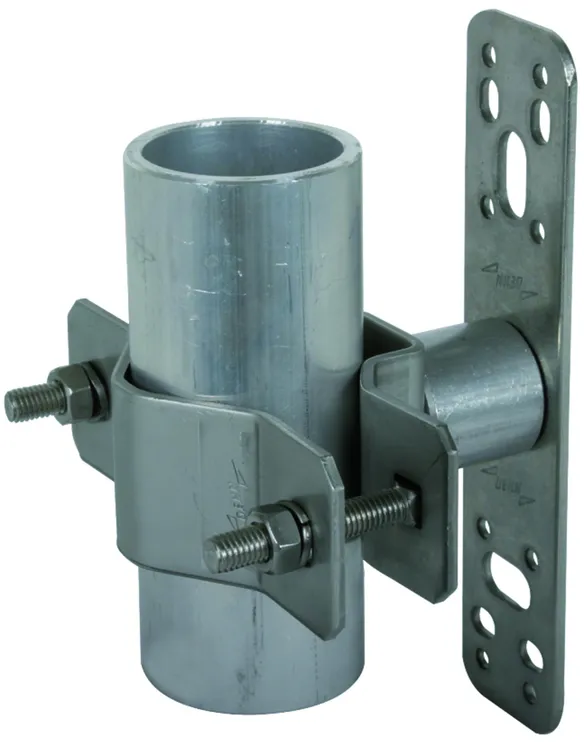

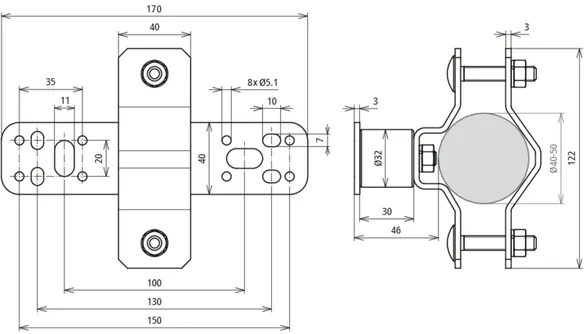

Art. 105342 WB D40.50 SE WA46 V2A

GTIN (EAN) 4013364111141, Codice doganale (EU): 85389099, Peso lordo: 514.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H
Staffa per aste di captazione D40 e DEHNcon-H
Angolare per il fissaggio verticale a parete
Materiale angolare: INOX
Fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 46 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA46 V2A
Art.: 105342
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	INOX
Fissaggio	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante	40-50 mm
Distanza parete	46 mm

Prodotto 105342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105342 è stato aggiunto al carrello.

Apri Web-Shop

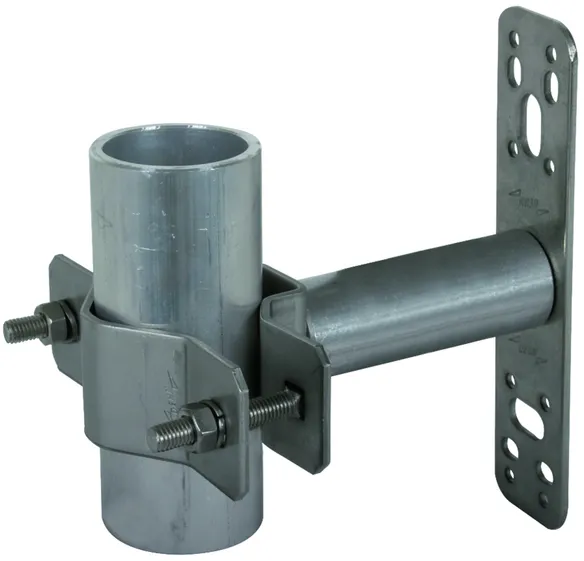

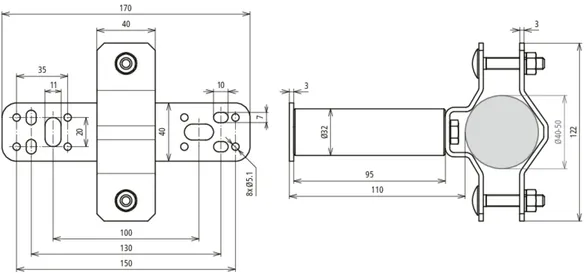

Art. 105348 WB D40.50 SE WA110 V2A

GTIN (EAN) 4013364287013, Codice doganale (EU): 85389099, Peso lordo: 540.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Materiale angolare: INOX
Fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 110 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA110 V2A
Art.: 105348
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	INOX
Fissaggio	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante	40-50 mm
Distanza parete	110 mm

Prodotto 105348 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105348 è stato aggiunto al carrello.

Apri Web-Shop

Fissaggio per ringhiere

1 Prodotto

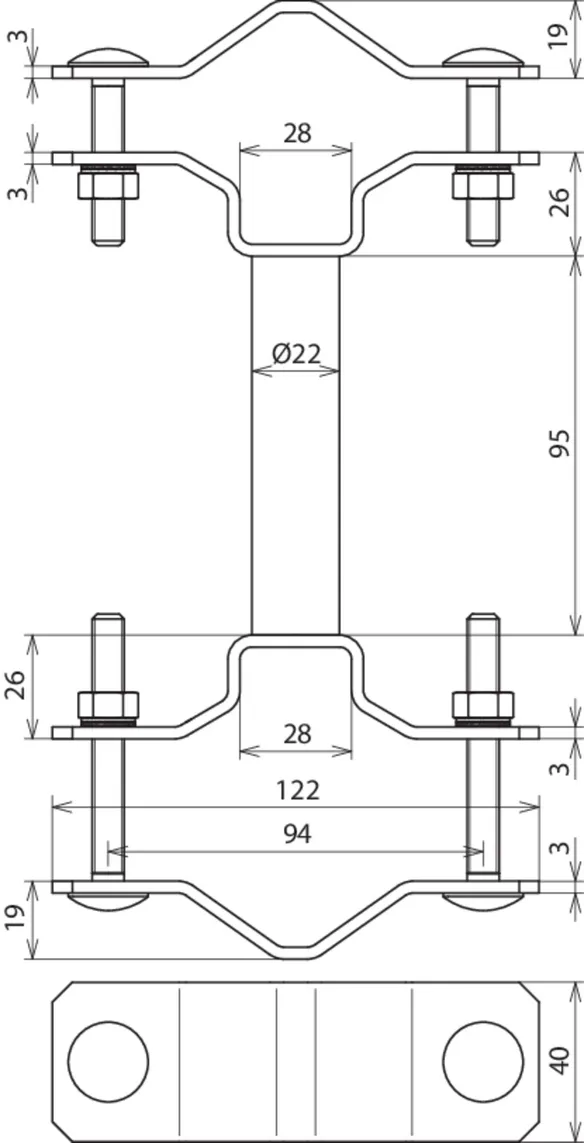

Art. 105162 BSC D40 DS95 D45.65 V2A

GTIN (EAN) 4013364146433, Codice doganale (EU): 85389099, Peso lordo: 600.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fissaggio per ringhiere per DEHNcon-H
Fissaggio per ringhiere cn elemento distanziatore da poter compensare elementi di fissaggio delle antenne
Materiale: INOX
Campo di serraggio tubo Ø: 45-65 mm (1 1/2-2'')
Campo di serraggio tubo portante: 40-50 mm
Lunghezza elemento distanziatore: 95 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BSC D40 DS95 D45.65 V2A
Art.: 105162
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo Ø	45-65 mm (1 ¹/₂-2'')
Campo di serraggio tubo portante	40-50 mm
Lunghezza elemento distanziatore	95 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio tubo Ø	45-65 mm (1 ¹/₂-2'')
Vite	e M8 x 45 / e M8 x 70 mm
Materiale vite	INOX
Campo di serraggio tubo portante	40-50 mm
Lunghezza elemento distanziatore	95 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 105162 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105162 è stato aggiunto al carrello.

Apri Web-Shop

Angolare per il fissaggio orizzontale piatto a parete

1 Prodotto

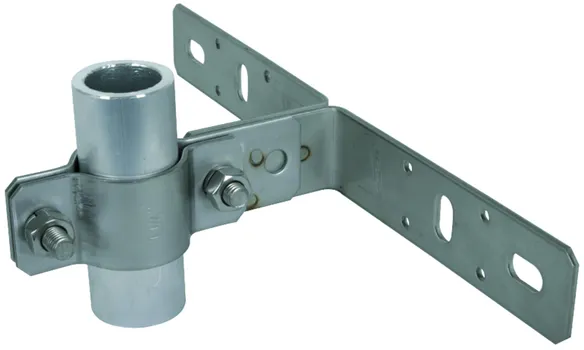

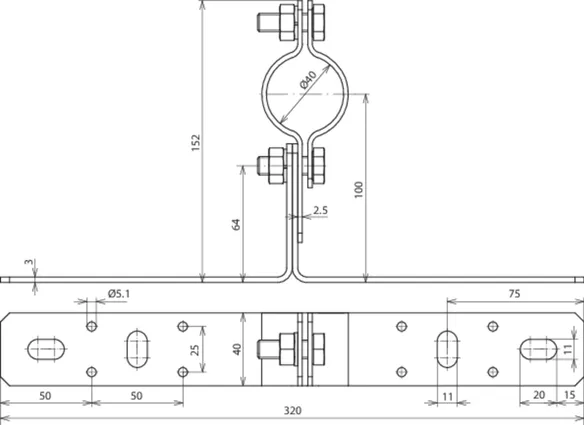

Art. 105140 WB D40 WA V2A

GTIN (EAN) 4013364112650, Codice doganale (EU): 85389099, Peso lordo: 653.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio orizzontale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fissaggio: [8x] Ø5,1 / [4x] 11 x 20 mm
Distanza parete: 80 mm
Campo di serraggio asta di captazione: 40 mm

Fabbricato: DEHN
Tipo: WB D40 WA V2A
Art.: 105140
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Fissaggio	[8x] Ø5,1 / [4x] 11 x 20 mm
Distanza parete	80 mm
Campo di serraggio asta di captazione	40 mm

Prodotto 105140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105140 è stato aggiunto al carrello.

Apri Web-Shop

Fissaggio per ringhiere

1 Prodotto

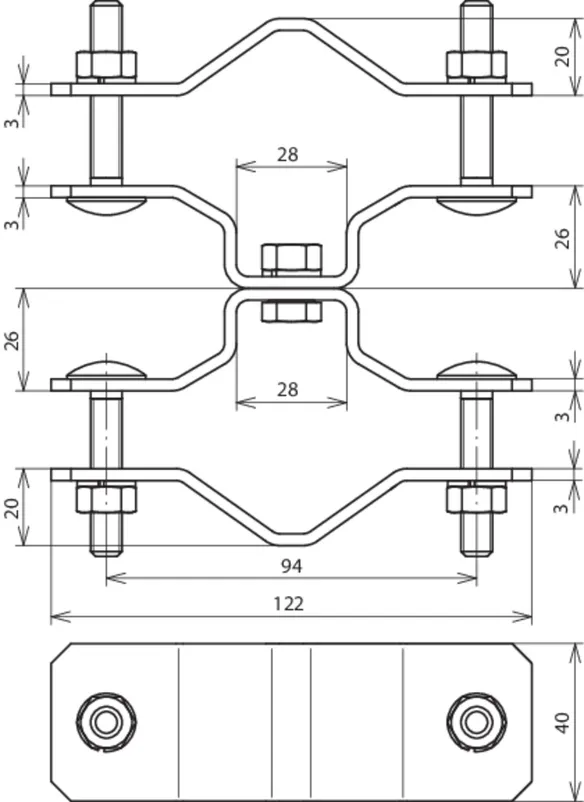

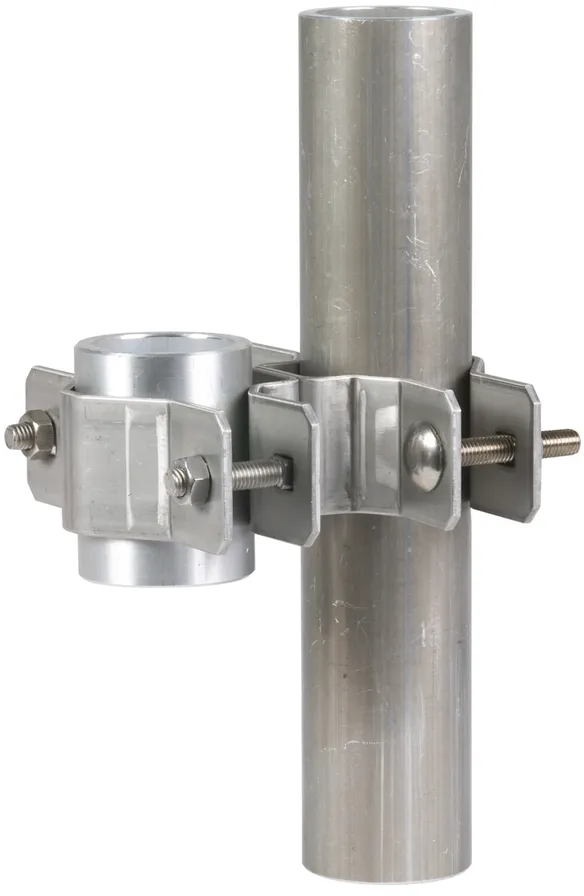

Art. 105354 BS D40.50 D48.60 V2A

GTIN (EAN) 4013364098725, Codice doganale (EU): 85389099, Peso lordo: 637.00 g, UM: 5.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fissaggio per aste di captazione D40 e fissaggio per ringhiere INOX DEHNcon-H
Fissaggi per ringhiere
per fissare tubi portanti
o aste di captazione D40 su
componenti di costruzione
ad es. tubi per ringhiere
Materiale: INOX
Campo di serraggio tubo Ø: 48-60 mm (11/2-2'')
Campo di serraggio tubo portante: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 D48.60 V2A
Art.: 105354
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo Ø	48-60 mm (1¹/₂-2'')
Campo di serraggio tubo portante	40-50 mm

Prodotto 105354 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105354 è stato aggiunto al carrello.

Apri Web-Shop

Angolare di fissaggio con campo di serraggio regolabile 150-200 mm

1 Prodotto

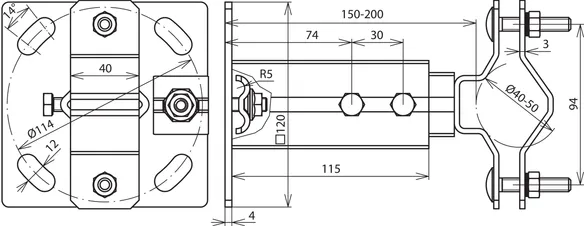

Art. 105344 WB D40.50 V150.200 V2A

GTIN (EAN) 4013364147300, Codice doganale (EU): 85389099, Peso lordo: 1.52 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

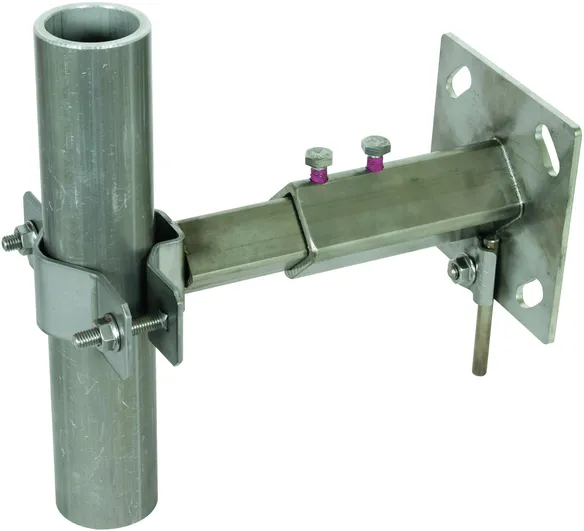

Staffa per aste di captazione D40 e DEHNcon-H con campo di serraggio regolabile
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio di aste di captazione D40
o di tubi portanti sulla
costruzione da proteggere o sulla parete
Campo di serraggio regolabile 150-200 mm
Materiale angolare: INOX
Campo di serraggio Td: 8-10 mm
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 150-200 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: WB D40.50 V150.200 V2A
Art.: 105344
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	INOX
Campo di serraggio Td	8-10 mm
Campo di serraggio tubo portante	40-50 mm
Distanza parete	150-200 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm
Riferimento norma	CEI EN 62561-1

Prodotto 105344 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105344 è stato aggiunto al carrello.

Apri Web-Shop

Angolare di fissaggio con campo di serraggio regolabile 230-1300 mm

3 Prodotti

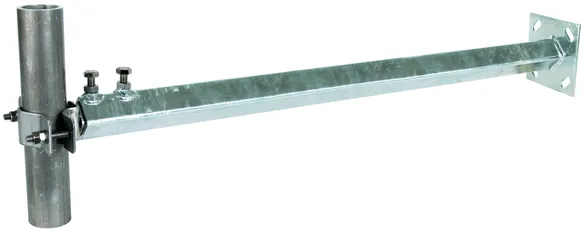

Art. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN (EAN) 4013364288614, Codice doganale (EU): 85389099, Peso lordo: 5.80 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Materiale angolare: Fe/tZn / INOX
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 700-1300 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm

Fabbricato: DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
Art.: 105349
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	Fe/tZn / INOX
Campo di serraggio tubo portante	40-50 mm
Distanza parete	700-1300 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm

Prodotto 105349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105349 è stato aggiunto al carrello.

Apri Web-Shop

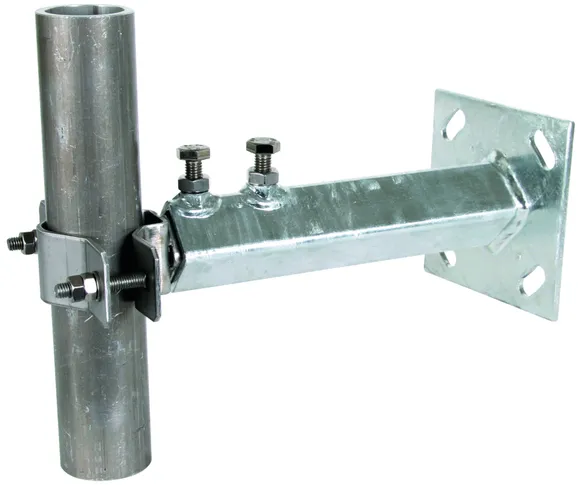

Art. 105347 WB D40.50 V230.400 STTZN V2A

GTIN (EAN) 4013364278554, Codice doganale (EU): 85389099, Peso lordo: 2.42 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Materiale angolare: Fe/tZn / INOX
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 230-400 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm

Fabbricato: DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
Art.: 105347
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	Fe/tZn / INOX
Campo di serraggio tubo portante	40-50 mm
Distanza parete	230-400 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm

Prodotto 105347 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105347 è stato aggiunto al carrello.

Apri Web-Shop

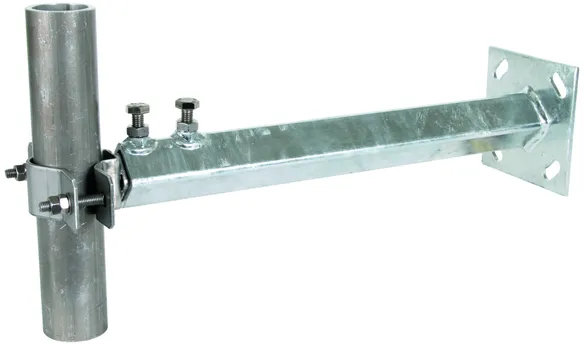

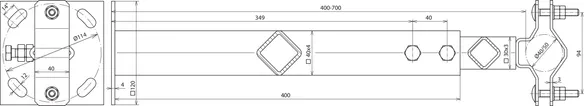

Art. 105343 WB D40.50 V400.700 STTZN V2A

GTIN (EAN) 4013364118515, Codice doganale (EU): 85389099, Peso lordo: 3.60 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H
Staffa per aste di captazione D40 e DEHNcon-H
Angolare per il fissaggio a parete, regolabile da 400-700 mm
Materiale angolare: Fe/tZn / INOX
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 400-700 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm

Fabbricato: DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
Art.: 105343
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	Fe/tZn / INOX
Campo di serraggio tubo portante	40-50 mm
Distanza parete	400-700 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm

Prodotto 105343 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105343 è stato aggiunto al carrello.

Apri Web-Shop

Supporto per aste di captazione e tubi portanti

1 Prodotto

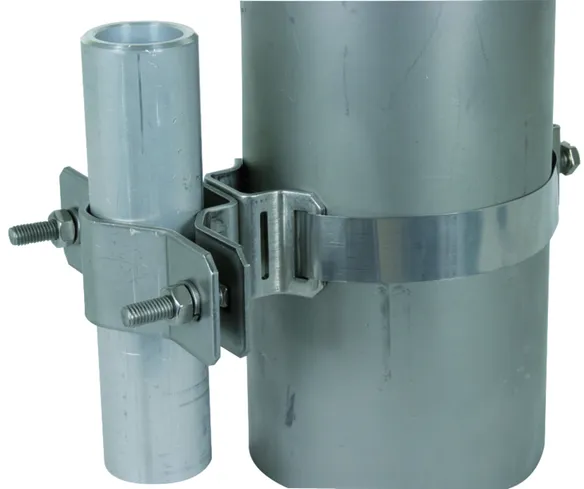

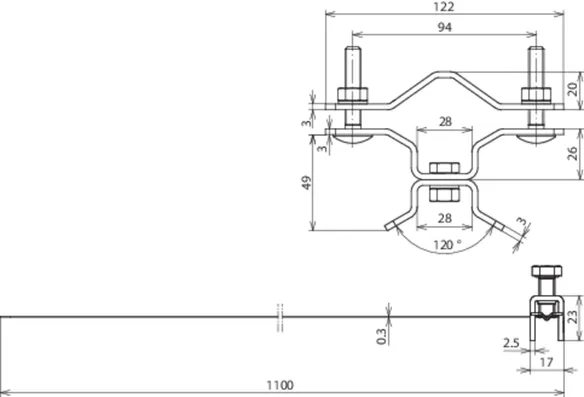

Art. 105160 BSC D40.50 SB50.300 V2A

GTIN (EAN) 4013364113022, Codice doganale (EU): 85389099, Peso lordo: 506.20 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di fissaggio a fascetta
Collare di fissaggio a fascetta
Materiale: INOX
Campo di serraggio Ø tubo: 50-300 mm
Campo di serraggio asta di captazione: 40-50 mm
Dimensione nastro: 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BSC D40.50 SB50.300 V2A
Art.: 105160
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Ø tubo	50-300 mm
Campo di serraggio asta di captazione	40-50 mm
Dimensione nastro (la x sp)	25 x 0,3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 105160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105160 è stato aggiunto al carrello.

Apri Web-Shop

Fascetta di fissaggio

1 Prodotto

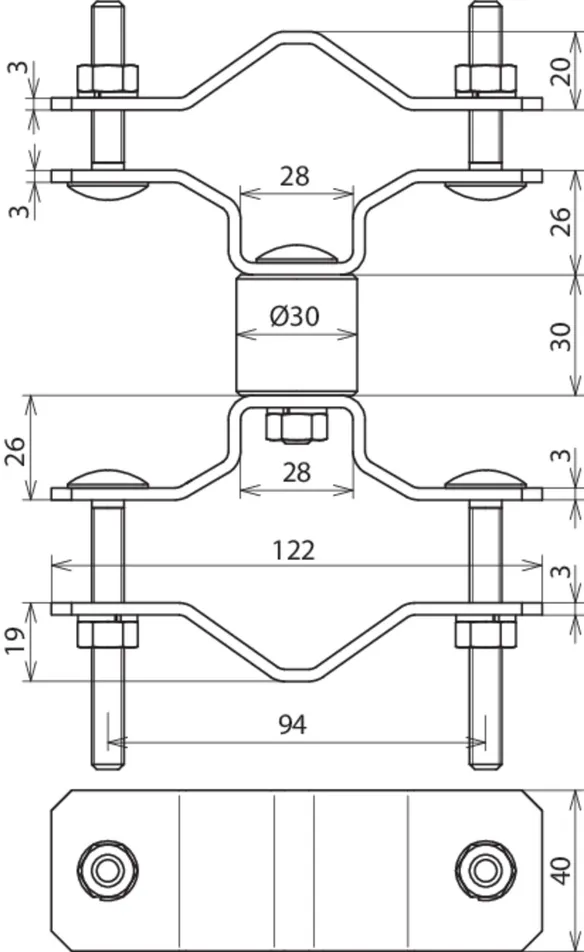

Art. 105161 BSC D40 D45.65 V2A

GTIN (EAN) 4013364118324, Codice doganale (EU): 85389099, Peso lordo: 667.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

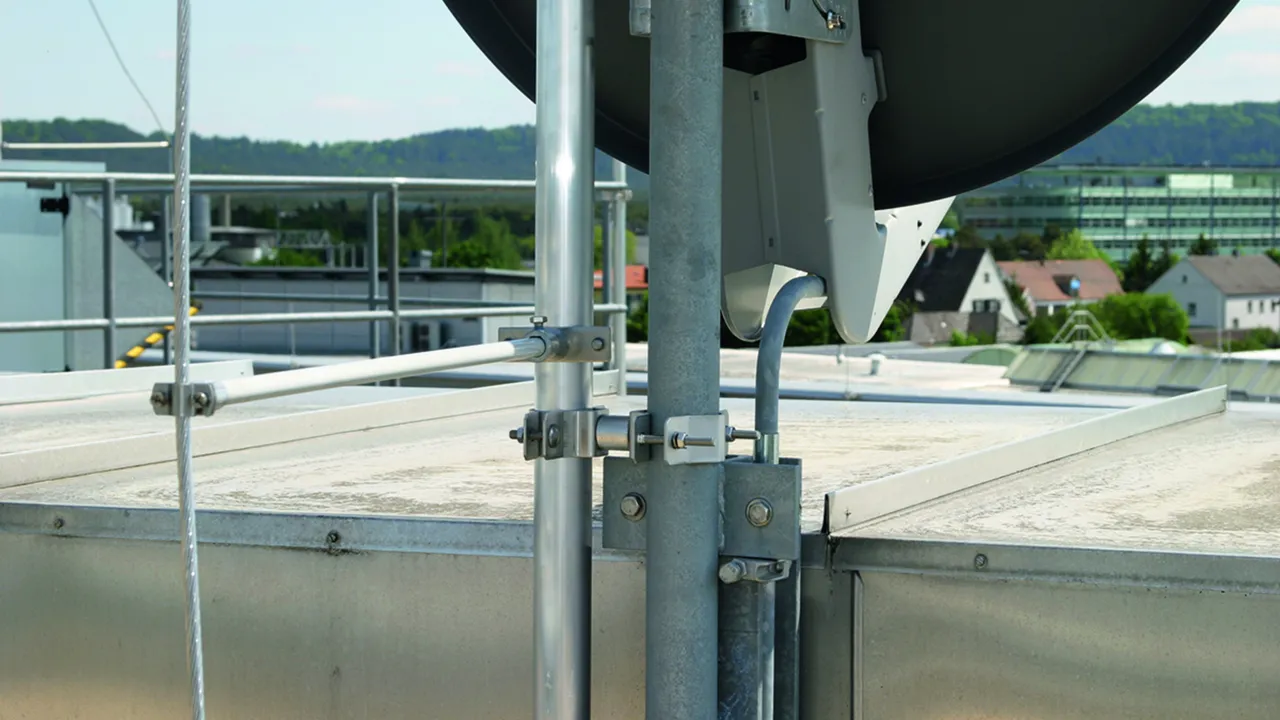

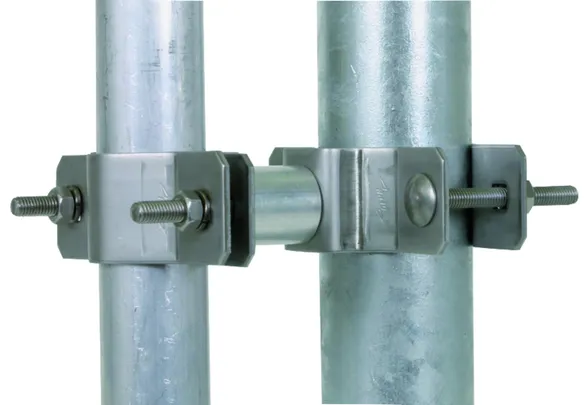

Collare di fissaggio per DEHNcon-H
Collare per il fissaggio dei tubi portanti p.es. al palo d'antenna con distanziatore di lunghezza 30 mm, da poter compensare elementi di fissaggio delle antenne
Materiale: INOX
Campo di serraggio tubo Ø : 45-65 mm (1 1/2-2'')
Campo di serraggio tubo portante: 40-50 mm
Lunghezza elemento distanziatore: 30 mm

Fabbricato: DEHN
Tipo: BSC D40 D45.65 V2A
Art.: 105161
o similare.

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo Ø	45-65 mm (1 ¹/₂-2'')
Campo di serraggio tubo portante	40-50 mm
Lunghezza elemento distanziatore	30 mm

Prodotto 105161 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105161 è stato aggiunto al carrello.

Apri Web-Shop

Fissaggio per tubo portante

Angolare di fissaggio per montaggio verticale

Art. 105342 WB D40.50 SE WA46 V2A

Non siete autorizzati per eseguire un download 105342.stp

Non siete autorizzati per eseguire un download 105342.igs

Non siete autorizzati per eseguire un download 105342.jt

Non siete autorizzati per eseguire un download 105342.dwg

Non siete autorizzati per eseguire un download 105342m_D.dxf

Prodotto 105342 è stato aggiunto al blocco note.

Prodotto 105342 è stato aggiunto al carrello.

Art. 105348 WB D40.50 SE WA110 V2A

Non siete autorizzati per eseguire un download 105348.stp

Non siete autorizzati per eseguire un download 105348.igs

Non siete autorizzati per eseguire un download 105348.jt

Non siete autorizzati per eseguire un download 105348.dwg

Non siete autorizzati per eseguire un download 105348m_D.dxf

Prodotto 105348 è stato aggiunto al blocco note.

Prodotto 105348 è stato aggiunto al carrello.

Fissaggio per ringhiere

Art. 105162 BSC D40 DS95 D45.65 V2A

Non siete autorizzati per eseguire un download 105162.stp

Non siete autorizzati per eseguire un download 105162.igs

Non siete autorizzati per eseguire un download 105162.jt

Non siete autorizzati per eseguire un download 105162.dwg

Non siete autorizzati per eseguire un download 105162m_D.dxf

Prodotto 105162 è stato aggiunto al blocco note.

Prodotto 105162 è stato aggiunto al carrello.

Angolare per il fissaggio orizzontale piatto a parete

Art. 105140 WB D40 WA V2A

Non siete autorizzati per eseguire un download 105140.stp

Non siete autorizzati per eseguire un download 105140.igs

Non siete autorizzati per eseguire un download 105140.jt

Non siete autorizzati per eseguire un download 105140.dwg

Non siete autorizzati per eseguire un download 105140m_D.dxf

Prodotto 105140 è stato aggiunto al blocco note.

Prodotto 105140 è stato aggiunto al carrello.

Fissaggio per ringhiere

Art. 105354 BS D40.50 D48.60 V2A

Non siete autorizzati per eseguire un download 105354.stp

Non siete autorizzati per eseguire un download 105354.igs

Non siete autorizzati per eseguire un download 105354.jt

Non siete autorizzati per eseguire un download 105354.dwg

Non siete autorizzati per eseguire un download 105354m_D.dxf

Prodotto 105354 è stato aggiunto al blocco note.

Prodotto 105354 è stato aggiunto al carrello.

Angolare di fissaggio con campo di serraggio regolabile 150-200 mm

Art. 105344 WB D40.50 V150.200 V2A

Non siete autorizzati per eseguire un download 105344.stp

Non siete autorizzati per eseguire un download 105344.igs

Non siete autorizzati per eseguire un download 105344.jt

Non siete autorizzati per eseguire un download 105344.dwg

Non siete autorizzati per eseguire un download 105344m_D.dxf

Prodotto 105344 è stato aggiunto al blocco note.

Prodotto 105344 è stato aggiunto al carrello.

Angolare di fissaggio con campo di serraggio regolabile 230-1300 mm

Art. 105349 WB D40.50 V700.1300 STTZN V2A

Non siete autorizzati per eseguire un download 105349.stp

Non siete autorizzati per eseguire un download 105349.igs

Non siete autorizzati per eseguire un download 105349.jt

Non siete autorizzati per eseguire un download 105349.dwg

Prodotto 105349 è stato aggiunto al blocco note.

Prodotto 105349 è stato aggiunto al carrello.

Art. 105347 WB D40.50 V230.400 STTZN V2A

Non siete autorizzati per eseguire un download 105347.stp

Non siete autorizzati per eseguire un download 105347.igs

Non siete autorizzati per eseguire un download 105347.jt

Non siete autorizzati per eseguire un download 105347.dwg

Prodotto 105347 è stato aggiunto al blocco note.

Prodotto 105347 è stato aggiunto al carrello.

Art. 105343 WB D40.50 V400.700 STTZN V2A

Non siete autorizzati per eseguire un download 105343.stp

Non siete autorizzati per eseguire un download 105343.igs

Non siete autorizzati per eseguire un download 105343.jt

Non siete autorizzati per eseguire un download 105343.dwg

Non siete autorizzati per eseguire un download 105343m_D.dxf

Prodotto 105343 è stato aggiunto al blocco note.

Prodotto 105343 è stato aggiunto al carrello.

Supporto per aste di captazione e tubi portanti

Art. 105160 BSC D40.50 SB50.300 V2A

Non siete autorizzati per eseguire un download 105160.stp
