Elemento di connessione per DEHNcon-H, conduttura HVI light

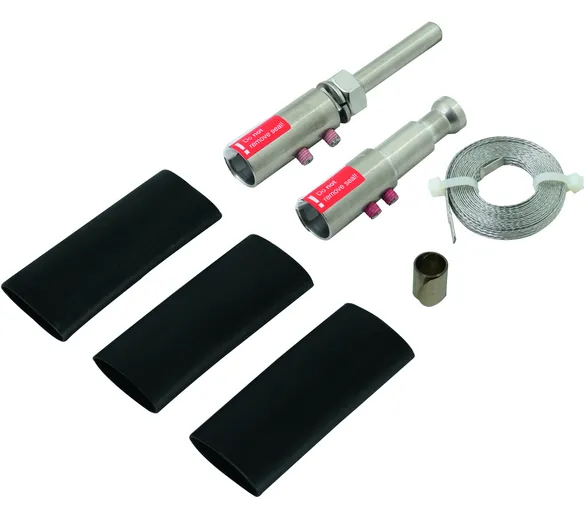

Set di connessione per attestare la conduttura HVI light su entrambe le estremità, per la realizzazione del campo di adattamento della conduttura sul tubo portante (elemento terminale) ed elemento di connessione per attestare altre parti dell'impianto LPS esterno o dell'impianto di terra (compresi conduttore di connessione all'equipotenzialità, molla arrotolata di contatto e tre tubi termorestringenti).

Set di connessione per conduttura HVI light Ø20 mm per posa interna al tubo

1 Prodotto

Art. 819272 HVI LI ASS RIV KF GFB2200 V2A

GTIN (EAN) 4013364255876, Codice doganale (EU): 85359000, Peso lordo: 296.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819272.stp

      Non siete autorizzati per eseguire un download 819272.stp

      Login
    • 819272.iges

      Non siete autorizzati per eseguire un download 819272.iges

      Login
    • 819272.jt

      Non siete autorizzati per eseguire un download 819272.jt

      Login
    • 819272.dwg

      Non siete autorizzati per eseguire un download 819272.dwg

      Login
    • 819272m_D.dxf

      Non siete autorizzati per eseguire un download 819272m_D.dxf

      Login

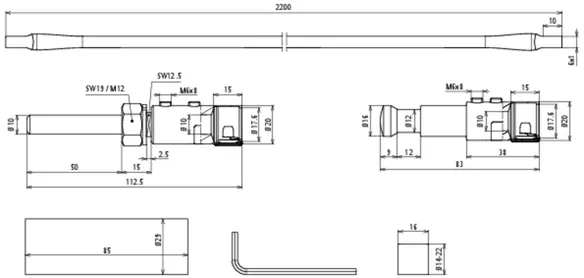

Set di connessione per conduttura HVI light Ø20 mm per posa interna al tubo
Set di connessione per attestare la conduttura HVI light
su entrambe le estremità, per la realizzazione del campo
di adattamento della conduttura sul tubo portante (elemento terminale)
ed elemento di connessione per attestare altre parti dell'impianto LPS
esterno o dell'impianto di terra (compresi conduttore
di connessione all'equipotenzialità, molla arrotolata
di contatto e tre tubi termorestringenti)
Materiale elementi di connessione: INOX
Connessione: perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione: 20 mm
Vite: barra filettata M6 x 8 mm
Dado: M12
Conduttore connessione equipotenzialità: piatto 2200 x 18 x 0,4 mm
Materiale elemento connessione equipotenzialità: INOX

Fabbricato: DEHN
Tipo: HVI LI ASS RIV KF GFB2200 V2A
Art.: 819272
o similare.



Caratteristiche tecniche

Materiale elementi di connessione INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 20 mm
Vite barra filettata M6 x 8 mm
Dado M12
Conduttore connessione equipotenzialità piatto 2200 x 18 x 0,4 mm
Materiale elemento connessione equipotenzialità INOX
