Elementi di connessione per DEHNcon-H, conduttura HVI light

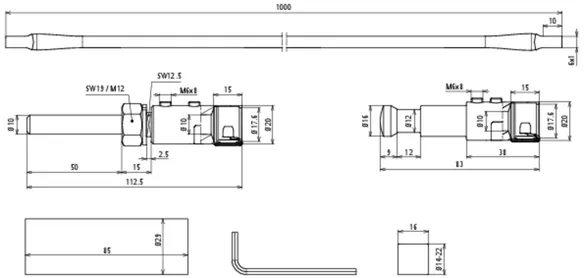

Set di connessione per tubo portante Art. 105 272 e 105 273

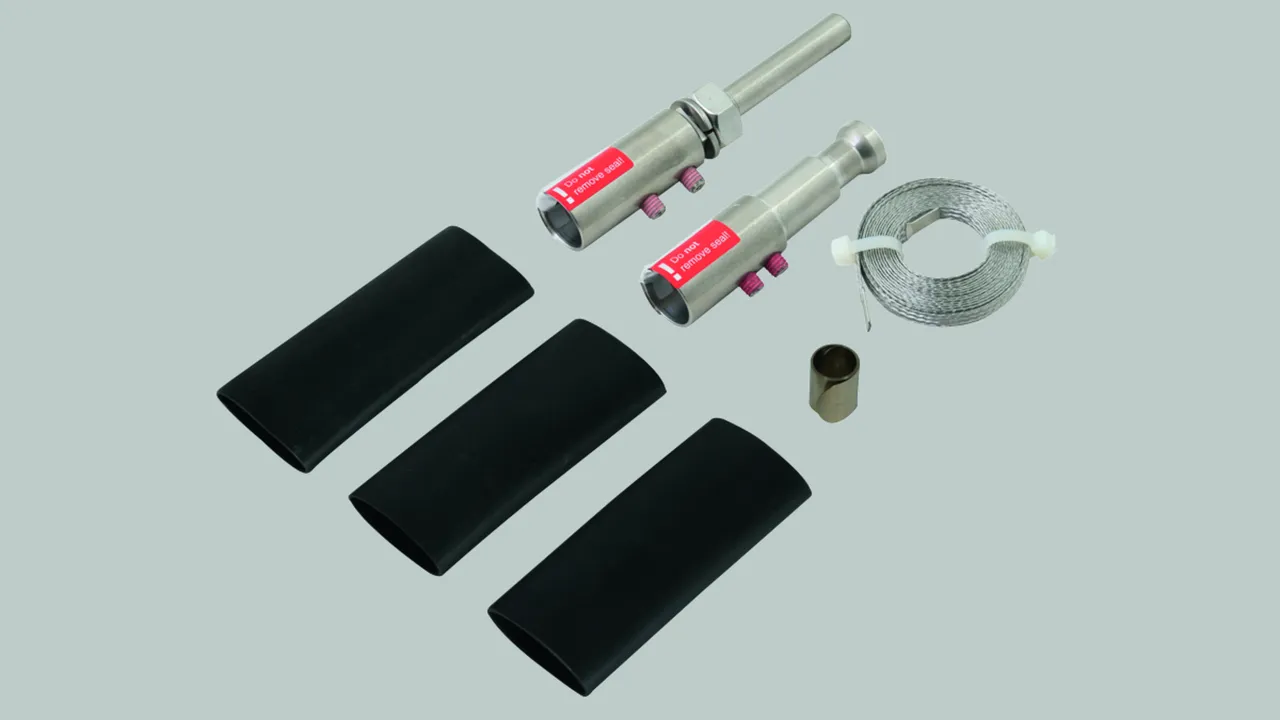

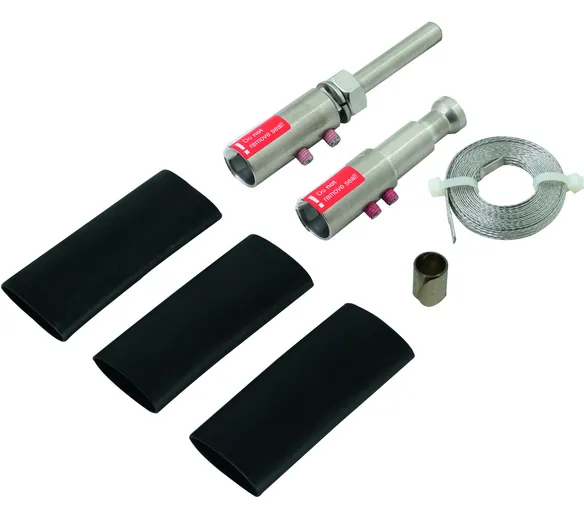

Set di connessione per attestare la conduttura HVIlight su entrambe le estremità, per la realizzazione del campo di adattamento della conduttura sul tubo portante (elemento terminale) ed elemento di connessione per attestare altre parti dell'impianto LPS esterno o dell'impianto di terra (compresi conduttore di connessione all'equipotenzialità, molla arrotolata di contatto e tre tubi termorestringenti).

1 Prodotto

Art. 819271 HVI LI ASS RIV KF GFB1000 V2A

GTIN (EAN) 4013364255845, Codice doganale (EU): 85359000, Peso lordo: 321.08 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Set di connessione per tubo portante Art. 105 272 e 105 273
Set di connessione per attestare la conduttura HVI light
su entrambe le estremità, per la realizzazione del campo
di adattamento della conduttura sul tubo portante (elemento terminale)
ed elemento di connessione per attestare altre parti dell'impianto LPS
esterno o dell'impianto di terra (compresi conduttore di connessione all'
equipotenzialità, molla arrotolata di contatto e tre tubi termorestringenti)
Materiale elementi di connessione: INOX
Connessione: perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione: 20 mm
Vite: barra filettata M6 x 8 mm
Dado: M12
Conduttore connessione equipotenzialità: Nastro 1000 x 6 x 1 mm
Materiale elemento connessione equipotenzialità: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI ASS RIV KF GFB1000 V2A
Art.: 819271
o similare.

Caratteristiche tecniche

Materiale elementi di connessione	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	20 mm
Vite	barra filettata M6 x 8 mm
Dado	M12
Conduttore connessione equipotenzialità	Nastro 1000 x 6 x 1 mm
Materiale elemento connessione equipotenzialità	INOX
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale elementi di connessione	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	20 mm
Vite	barra filettata M6 x 8 mm
Dado	M12
Conduttore connessione equipotenzialità	Nastro 1000 x 6 x 1 mm
Materiale elemento connessione equipotenzialità	INOX
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819271 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819271 è stato aggiunto al carrello.

Apri Web-Shop

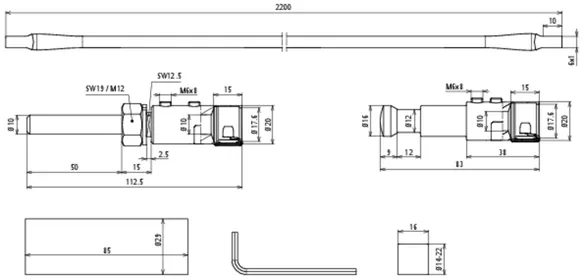

Set di conessione per tubo portante Art. 105 274 e 105 280

Set di connessione per collegare la conduttura HVI light su entrambe le estremità, nella realizzazione dell’adattatore della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. cavo di collegamento PA, molla a contatto e tre tubi termorestringenti).

1 Prodotto

Art. 819272 HVI LI ASS RIV KF GFB2200 V2A

GTIN (EAN) 4013364255876, Codice doganale (EU): 85359000, Peso lordo: 296.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

et di connessione per conduttura HVI light Ø20 mm per posa interna al tubo
Set di connessione per attestare la conduttura HVI light
su entrambe le estremità, per la realizzazione del campo
di adattamento della conduttura sul tubo portante (elemento terminale)
ed elemento di connessione per attestare altre parti dell'impianto LPS
esterno o dell'impianto di terra (compresi conduttore di connessione
all'equipotenzialità, molla arrotolata di contatto e tre tubi termorestringenti)
Materiale elementi di connessione: INOX
Connessione: perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione: 20 mm
Vite: barra filettata M6 x 8 mm
Dado: M12
Conduttore connessione equipotenzialità: Nastro 2200 x 6 x 1 mm
Materiale elemento connessione equipotenzialità: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI ASS RIV KF GFB2200 V2A
Art.: 819272
o similare.

Caratteristiche tecniche

Materiale elementi di connessione	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	20 mm
Vite	barra filettata M6 x 8 mm
Dado	M12
Conduttore connessione equipotenzialità	Nastro 2200 x 6 x 1 mm
Materiale elemento connessione equipotenzialità	INOX
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale elementi di connessione	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	20 mm
Vite	barra filettata M6 x 8 mm
Dado	M12
Conduttore connessione equipotenzialità	Nastro 2200 x 6 x 1 mm
Materiale elemento connessione equipotenzialità	INOX
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819272 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819272 è stato aggiunto al carrello.

Apri Web-Shop
