Tubi portanti DEHNcon-H per conduttura HVI light

Tubi portanti per conduttura HVI light per la preparazione in loco, punta di captazione in acciaio INOX, Ø10 mm.

Con punta di captazione

4 Prodotti

Art. 105272 SR D30 1990 FSP10 500 GFK AL V2A

GTIN (EAN) 4013364255777, Codice doganale (EU): 85389099, Peso lordo: 2.40 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105272.stp

      Non siete autorizzati per eseguire un download 105272.stp

      Login
    • 105272.stp

      Non siete autorizzati per eseguire un download 105272.stp

      Login
    • 105272.jt

      Non siete autorizzati per eseguire un download 105272.jt

      Login
    • 105272.dwg

      Non siete autorizzati per eseguire un download 105272.dwg

      Login
    • 105272m_D.dxf

      Non siete autorizzati per eseguire un download 105272m_D.dxf

      Login

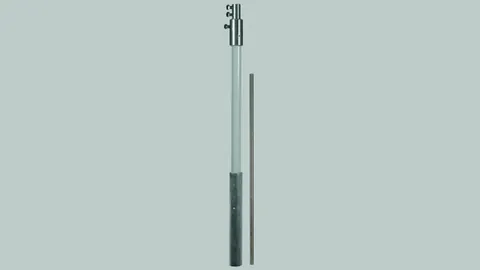

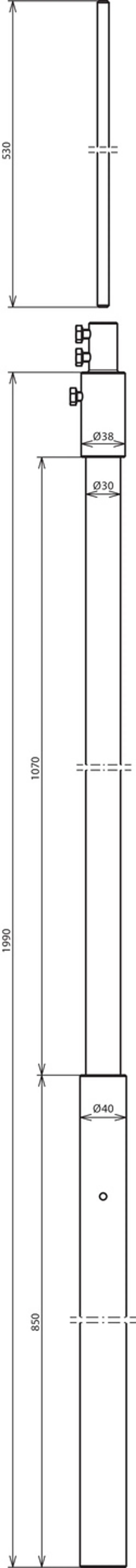

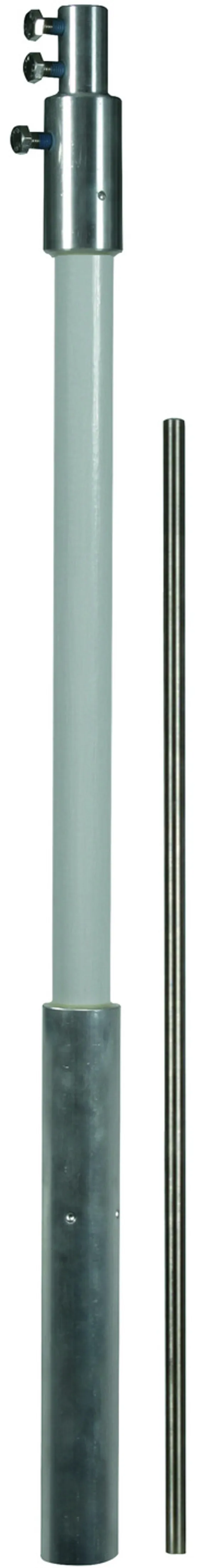

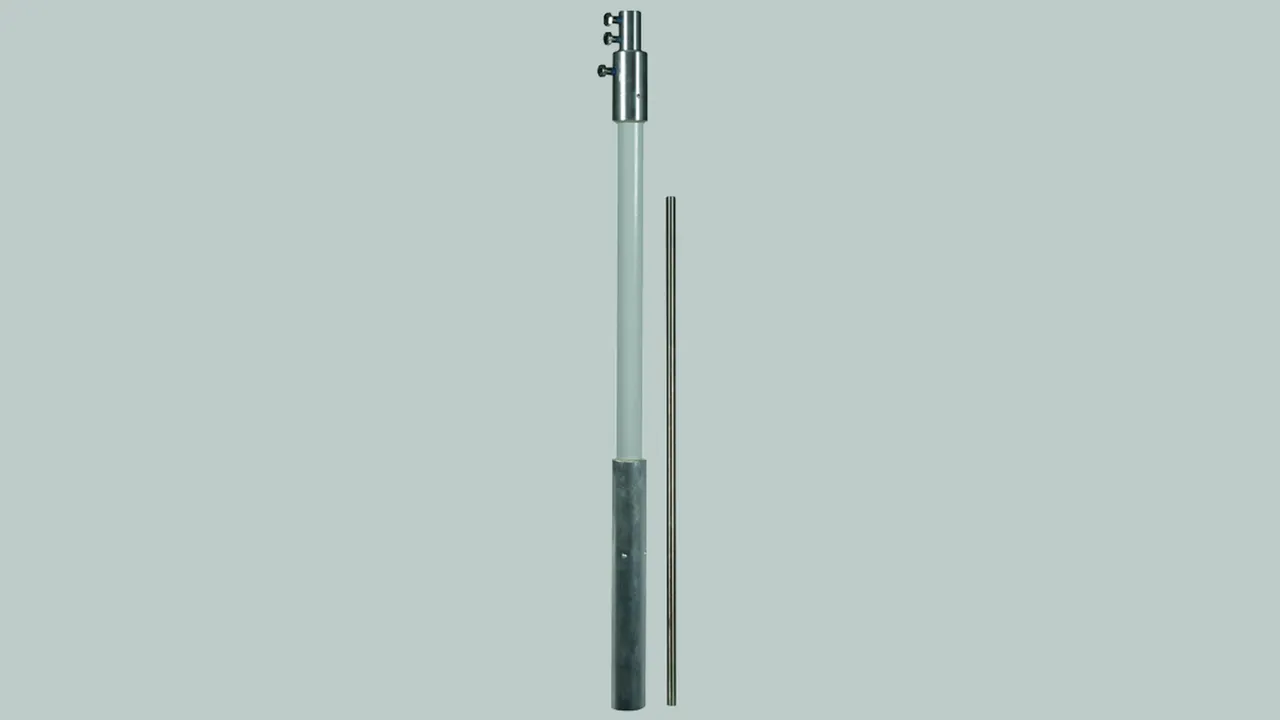

Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 240 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1990 mm
Lunghezza di trasporto: 1990 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 1890 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento: 1890 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 1990 FSP10 500 GFK AL V2A
Art.: 105272
o similare.

Certificati



Caratteristiche tecniche

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1990 mm
Lunghezza punta di captazione 500 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 1890 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento 1890 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105272 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105272 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105273 SR D30 1990 FSP10 1000 GFK AL V2A

GTIN (EAN) 4013364255807, Codice doganale (EU): 85389099, Peso lordo: 2.70 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105273.stp

      Non siete autorizzati per eseguire un download 105273.stp

      Login
    • 105273.igs

      Non siete autorizzati per eseguire un download 105273.igs

      Login
    • 105273.jt

      Non siete autorizzati per eseguire un download 105273.jt

      Login
    • 105273.dwg

      Non siete autorizzati per eseguire un download 105273.dwg

      Login
    • 105273m_D.dxf

      Non siete autorizzati per eseguire un download 105273m_D.dxf

      Login
Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 1000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 200 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1990 mm
Lunghezza di trasporto: 1990 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 2390 mm, 1 HVI light interna) 200 km/h
Max. velocità delle raffiche di vento: 2390 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 1990 FSP10 1000 GFK AL V2A
Art.: 105273
o similare.

Certificati



Caratteristiche tecniche

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1990 mm
Lunghezza punta di captazione 1000 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 2390 mm, 1 HVI light interna) 200 km/h
Max. velocità delle raffiche di vento 2390 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105273 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105273 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105274 SR D30 2840 FSP10 500 GFK AL V2A

GTIN (EAN) 4013364255814, Codice doganale (EU): 85389099, Peso lordo: 3.35 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105274.stp

      Non siete autorizzati per eseguire un download 105274.stp

      Login
    • 105274.igs

      Non siete autorizzati per eseguire un download 105274.igs

      Login
    • 105274.jt

      Non siete autorizzati per eseguire un download 105274.jt

      Login
    • 105274.dwg

      Non siete autorizzati per eseguire un download 105274.dwg

      Login
    • 105274m_D.dxf

      Non siete autorizzati per eseguire un download 105274m_D.dxf

      Login
Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 240 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 2640 mm
Lunghezza di trasporto: 2640 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 2540 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento: 2540 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 2840 FSP10 500 GFK AL V2A
Art.: 105274
o similare.

Certificati



Caratteristiche tecniche

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 2640 mm
Lunghezza punta di captazione 500 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 2540 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento 2540 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105274 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105274 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105280 SR D30 2640 FSP10 1000 GFK AL V2A

GTIN (EAN) 4013364255838, Codice doganale (EU): 85389099, Peso lordo: 3.65 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105280.stp

      Non siete autorizzati per eseguire un download 105280.stp

      Login
    • 105280.igs

      Non siete autorizzati per eseguire un download 105280.igs

      Login
    • 105280.jt

      Non siete autorizzati per eseguire un download 105280.jt

      Login
    • 105280.dwg

      Non siete autorizzati per eseguire un download 105280.dwg

      Login
    • 105280m_D.dxf

      Non siete autorizzati per eseguire un download 105280m_D.dxf

      Login
Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 1000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 201 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 2640 mm
Lunghezza di trasporto: 2640 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 3040 mm, 1 HVI light interna) 201 km/h
Max. velocità delle raffiche di vento: 3040 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 2640 FSP10 1000 GFK AL V2A
Art.: 105280
o similare.

Certificati



Caratteristiche tecniche

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 2640 mm
Lunghezza punta di captazione 1000 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 3040 mm, 1 HVI light interna) 201 km/h
Max. velocità delle raffiche di vento 3040 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105280 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105280 è stato aggiunto al carrello.

Apri Web-Shop
