DEHNcube EMOB

Protezione multipolare dalle sovratensioni nella scatola di derivazione dell’alloggiamento per mobilità elettrica
Unità completa precablata per mobilità elettrica
Collaudata secondo la norma EN 61643-11 e EN 61439-2
Utilizzabile secondo le norme DIN VDE e EN 61439 per la mobilità elettrica
Linea di installazione lato derivazione già cablata
Adatta ad applicazioni fino a 22 kW

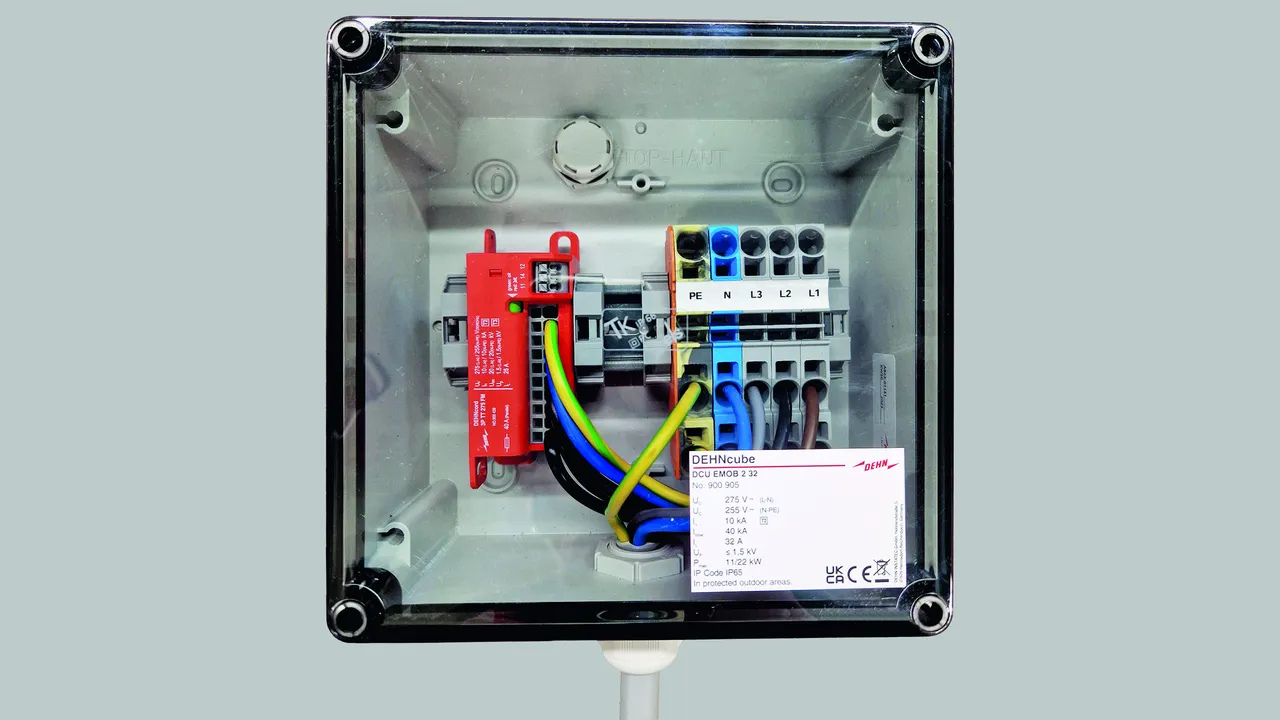

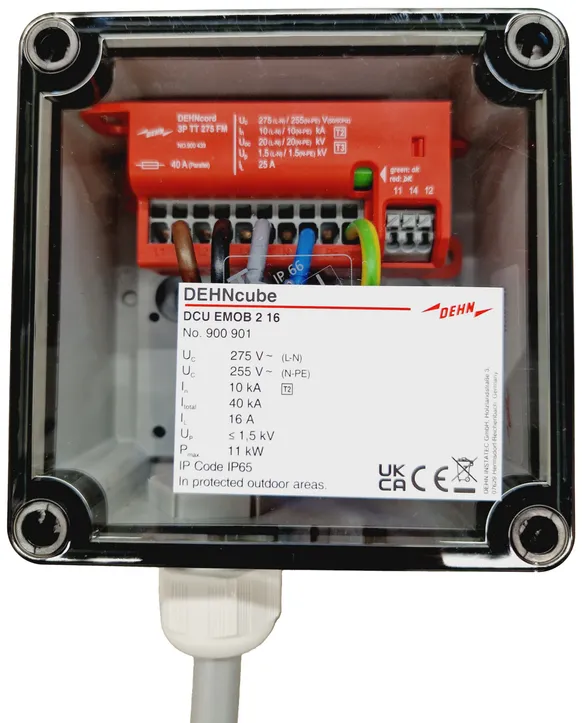

DEHNcube EMOB 2 16

Scatola di derivazione dell’alloggiamento per mobilità elettrica.
Con protezione dalle sovratensioni e morsetti Push-in per l’uscita.

1 Prodotto

Art. 900901 DCU EMOB 2 16

GTIN (EAN) 4013364506183, Codice doganale (EU): 85371098, Peso lordo: 1.14 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione dell’alloggiamento DCU EMOB 2 16
Scatola di derivazione dell’alloggiamento tipo 2+3 / II+III
secondo la norma EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unità completa precablata per
l’installazione universale a monte della wall box
con contatto di telesegnalamento, indicazione di funzionamento/guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
corrente impulsiva nominale di scarica (8/20): 10 kA
Corrente impulsiva complessiva di scarica (8/20): 40 kA
Corrente nominale: 16 A
Potenza max: 11 kW

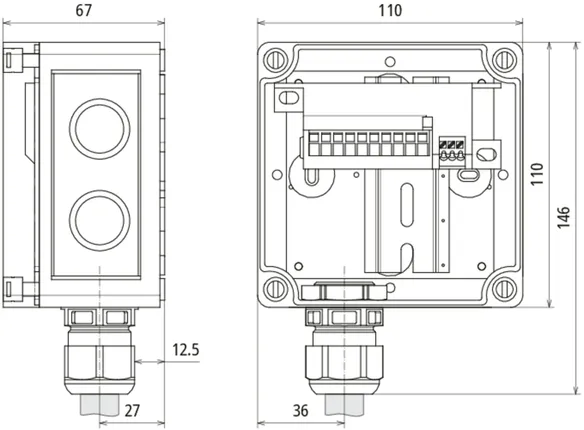

Dimensioni: 110 x 110 x 66 mm

Fabbricato: DEHN
Tipo: DCU EMOB 2 16
Art.: 900901
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	16 A
Potenza max	11 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Collaudato secondo	EN 61439-1 / ... IEC 61439-1
Collaudato secondo	EN 61439-2 / ... IEC 61439-2
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	16 A
Potenza max	11 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Corrente impulsiva complessiva di scarica (8/20 µs) [L+N-PE] (I_totale )	40 kA
Impulso combinato [L-N]/[N-PE] (U_OC )	20 kV
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d’intervento [L-N] (t_A )	25 ns
Tempo d’intervento [L/N-PE] (t_A )	100 ns
Protezione max da sovracorrente in rete con cablaggio in serie	20 A gG
Protezione max da sovracorrente in rete con cablaggio in parallelo (cablaggio punto a punto)	40 A gG
Tenuta al corto circuito con protezione da sovracorrente in rete (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Misurazione dell’isolamento	fino a DC 500 V in stato di collegamento
Indicazione di funzionamento/guasto	verde / rosso
Sezione di collegamento per morsetti Push-in	0,2 ... 6 mm²monofilo / a filo sottile
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²monofilo / a filo sottile
Luogo d’installazione	Installazione nell'area esterna protetta
Tipo di protezione	IP 65
Realizzazione	con elemento di compensazione della pressione
Versione del coperchio	coperchio trasparente con contrassegno del prodotto
Colore dell’involucro	grigio
Ingresso	Cavo Ölflex 5 x 4 mm², lunghezza 1,5 m
Uscita	Collegamento lato impianto con connessione filettata M25
Dimensioni involucro (la x lu x p)	110 x 110 x 66 mm

Prodotto 900901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900901 è stato aggiunto al carrello.

Apri Web-Shop

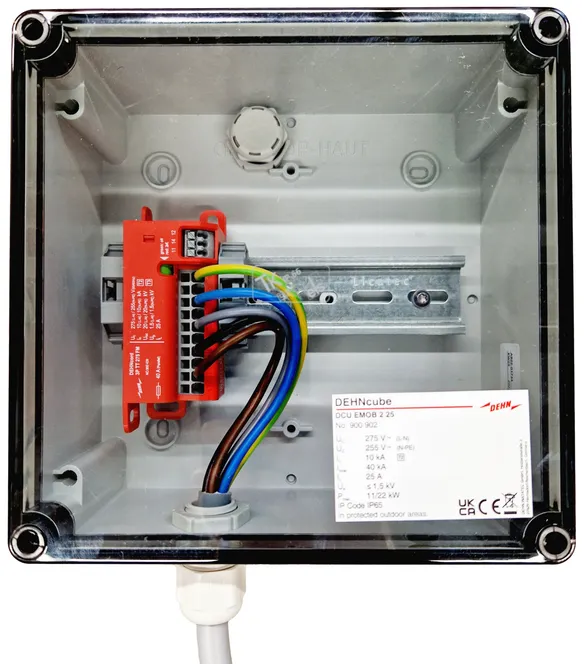

DEHNcube EMOB 2 25

Scatola di derivazione dell’alloggiamento per mobilità elettrica.
Con protezione dalle sovratensioni e morsetti Push-in per l’uscita.

1 Prodotto

Art. 900902 DCU EMOB 2 25

GTIN (EAN) 4013364506190, Codice doganale (EU): 85371098, Peso lordo: 1.63 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione dell’alloggiamento DCU EMOB 2 25
Scatola di derivazione dell’alloggiamento tipo 2+3 / II+III
secondo la norma EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unità completa precablata per
l’installazione universale a monte della wall box
con contatto di telesegnalamento, indicazione di funzionamento/guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
corrente impulsiva nominale di scarica (8/20): 10 kA
Corrente impulsiva complessiva di scarica (8/20): 40 kA
Corrente nominale: 25 A
Potenza max: 11 / 22 kW

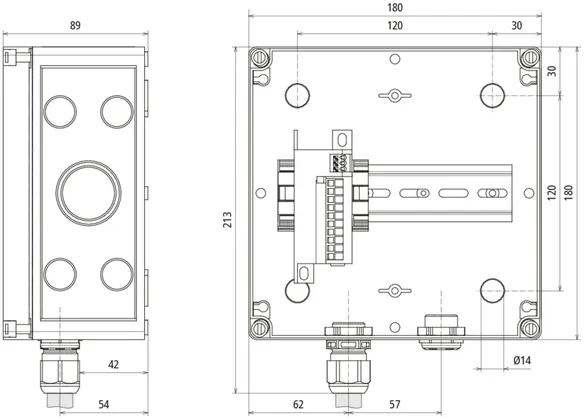

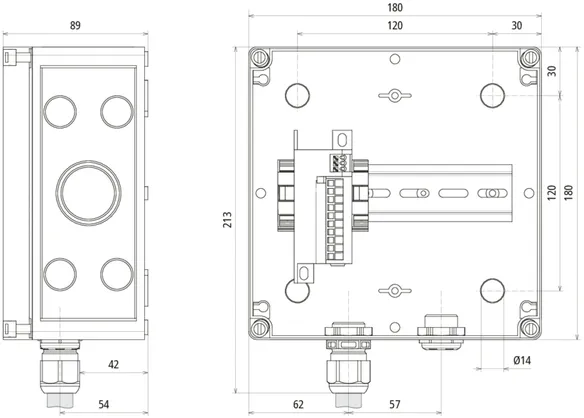

Dimensioni: 182 x 180 x 100 mm

Fabbricato: DEHN
Tipo: DCU EMOB 2 25
Art.: 900902
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	25 A
Potenza max	11 / 22 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Collaudato secondo	EN 61439-1 / ... IEC 61439-1
Collaudato secondo	EN 61439-2 / ... IEC 61439-2
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	25 A
Potenza max	11 / 22 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Corrente impulsiva complessiva di scarica (8/20 µs) [L+N-PE] (I_totale )	40 kA
Impulso combinato [L-N]/[N-PE] (U_OC )	20 kV
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d’intervento [L-N] (t_A )	25 ns
Tempo d’intervento [L/N-PE] (t_A )	100 ns
Protezione max da sovracorrente in rete con cablaggio in serie	25 A gG
Protezione max da sovracorrente in rete con cablaggio in parallelo (cablaggio punto a punto)	40 A gG
Tenuta al corto circuito con protezione da sovracorrente in rete (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Misurazione dell’isolamento	fino a DC 500 V in stato di collegamento
Indicazione di funzionamento/guasto	verde / rosso
Sezione di collegamento per morsetti Push-in	0,2 ... 6 mm²monofilo / a filo sottile
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²monofilo / a filo sottile
Luogo d’installazione	Installazione nell'area esterna protetta
Tipo di protezione	IP 65
Realizzazione	con elemento di compensazione della pressione
Versione del coperchio	coperchio trasparente con contrassegno del prodotto
Colore dell’involucro	grigio
Ingresso	Cavo Ölflex 5 x 4 mm², lunghezza 1,5 m
Uscita	Collegamento lato impianto con connessione filettata M25
Dimensioni involucro (la x lu x p)	182 x 180 x 100 mm

Prodotto 900902 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900902 è stato aggiunto al carrello.

Apri Web-Shop

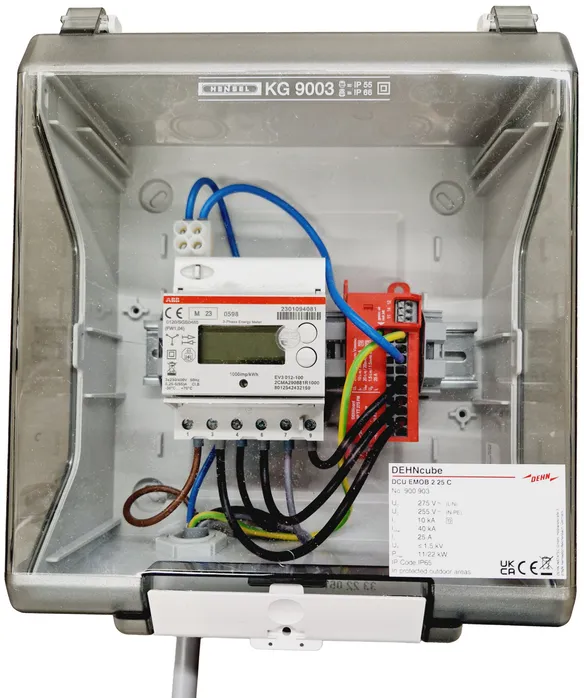

DEHNcube EMOB 2 25 C

Scatola di derivazione dell’alloggiamento per mobilità elettrica.
Con contatore dell’energia e protezione dalle sovratensioni con morsetti Push-in per l’uscita.

1 Prodotto

Art. 900903 DCU EMOB 2 25 C

GTIN (EAN) 4013364506206, Codice doganale (EU): 85371098, Peso lordo: 2.06 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

"Scatola di derivazione dell’alloggiamento DCU EMOB 2 25 C
Scatola di derivazione dell’alloggiamento tipo 2+3 / II+III
secondo la norma EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unità completa precablata incl.
un contatore energetico trifase per
l’installazione universale a monte della wall box
con contatto di telesegnalamento, indicazione di funzionamento/guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
corrente impulsiva nominale di scarica (8/20): 10 kA
Corrente impulsiva complessiva di scarica (8/20): 40 kA
Corrente nominale: 25 A
Potenza max: 11 / 22 kW

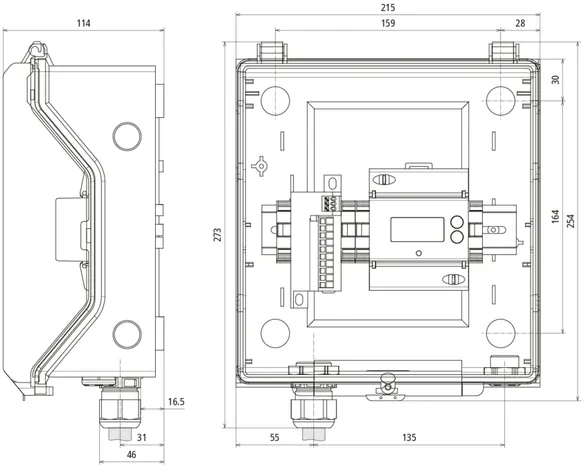

Dimensioni: 217 x 253 x 115 mm

Fabbricato: DEHN
Tipo: DCU EMOB 2 25 C
Art.: 900903
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	25 A
Potenza max	11 / 22 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Collaudato secondo	EN 61439-1 / ... IEC 61439-1
Collaudato secondo	EN 61439-2 / ... IEC 61439-2
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	25 A
Potenza max	11 / 22 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Corrente impulsiva complessiva di scarica (8/20 µs) [L+N-PE] (I_totale )	40 kA
Impulso combinato [L-N]/[N-PE] (U_OC )	20 kV
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d’intervento [L-N] (t_A )	25 ns
Tempo d’intervento [L/N-PE] (t_A )	100 ns
Protezione max da sovracorrente in rete con cablaggio in serie	25 A gG
Protezione max da sovracorrente in rete con cablaggio in parallelo (cablaggio punto a punto)	40 A gG
Tenuta al corto circuito con protezione da sovracorrente in rete (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Misurazione dell’isolamento	fino a DC 500 V in stato di collegamento
Indicazione di funzionamento/guasto	verde / rosso
Sezione di collegamento per morsetti Push-in	0,2 ... 6 mm²monofilo / a filo sottile
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²monofilo / a filo sottile
Luogo d’installazione	Installazione nell'area esterna protetta
Tipo di protezione	IP 65
Realizzazione	con elemento di compensazione della pressione
Versione del coperchio	coperchio trasparente con contrassegno del prodotto
Colore dell’involucro	grigio
Ingresso	Cavo Ölflex 5 x 4 mm², lunghezza 1,5 m
Uscita	Collegamento lato impianto con connessione filettata M25
Dimensioni involucro (la x lu x p)	217 x 253 x 115 mm
Contatore	ABB (EV3 012-100)

Prodotto 900903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900903 è stato aggiunto al carrello.

Apri Web-Shop

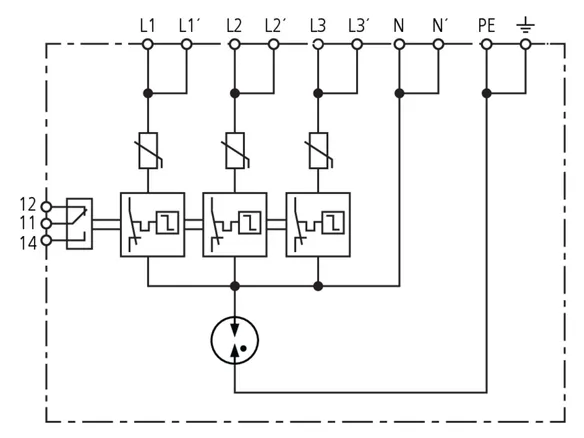

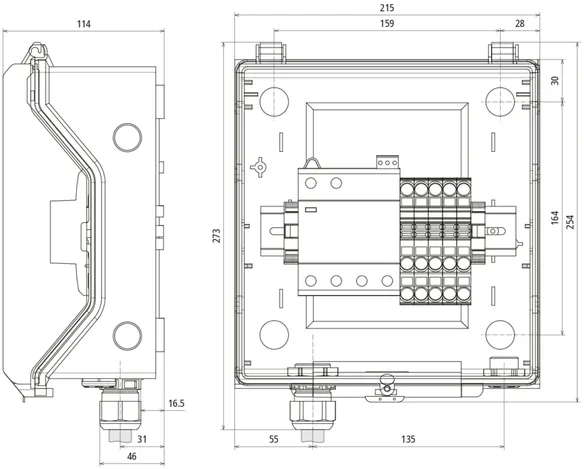

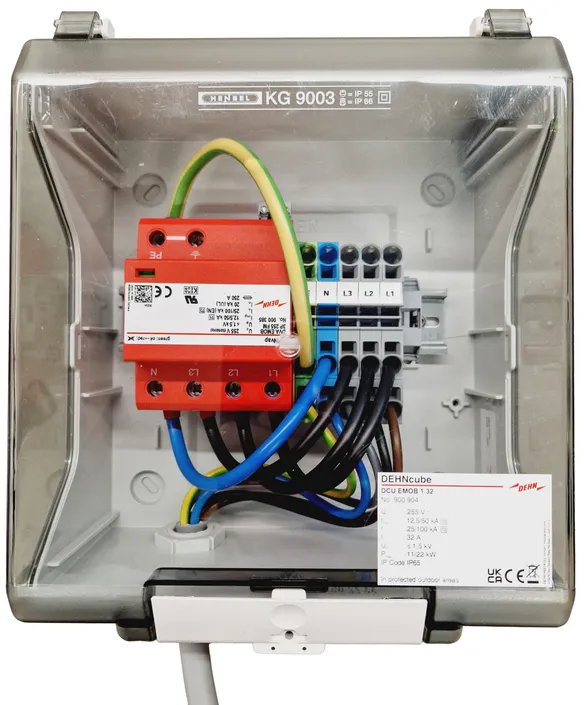

DEHNcube EMOB 1 32

Scatola di derivazione dell’alloggiamento per mobilità elettrica.
Con scaricatore combinato e morsetti Push-in per l’uscita.

1 Prodotto

Art. 900904 DCU EMOB 1 32

GTIN (EAN) 4013364506213, Codice doganale (EU): 85371098, Peso lordo: 2.55 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione dell’alloggiamento DCU EMOB 1 32
Scatola di derivazione dell’alloggiamento tipo 1+2 / I+II
secondo la norma EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unità completa precablata per
l’installazione universale a monte della wall box
con contatto di telesegnalamento, indicazione di funzionamento/guasto
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 12,5 / 50 kA
corrente impulsiva nominale di scarica (8/20): 25 / 100 kA
Corrente nominale: 32 A
Potenza max: 11 / 22 kW
Dimensioni: 217 x 253 x 115 mm

Fabbricato: DEHN
Tipo: DCU EMOB 1 32
Art.: 900904
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente nominale AC (I_L )	32 A
Potenza max	11 / 22 kW
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Corrente impulsiva nominale di scarica (8/20) (I_n )	25 / 100 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Collaudato secondo	EN 61439-1 / ... IEC 61439-1
Collaudato secondo	EN 61439-2 / ... IEC 61439-2
Effetto protettivo energeticamente coordinato per l’apparecchio utilizzatore finale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente nominale AC (I_L )	32 A
Potenza max	11 / 22 kW
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (I_n )	25 / 100 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff (prosp.)
Tempo d’intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino a I_K≤ 25 kA_eff	40 A gG
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d’esercizio [in derivazione]/[passante] (T_U )	-40°C...+80°C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min)	0,5 mm²
Sezione di collegamento (L1, L2, L3, N, PE 9) (max)	16 mm²
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V/0,5 A
Portata DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²rigido/flessibile
Luogo d’installazione	Installazione nell'area esterna protetta
Tipo di protezione	IP 65
Realizzazione	con elemento di compensazione della pressione
Versione del coperchio	coperchio trasparente con contrassegno del prodotto
Colore dell’involucro	grigio
Ingresso	Cavo Ölflex 5 x 6 mm², lunghezza 1,5 m
Uscita	Collegamento lato impianto con connessione filettata M25
Dimensioni involucro (la x lu x p)	217 x 253 x 115 mm

Prodotto 900904 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900904 è stato aggiunto al carrello.

Apri Web-Shop

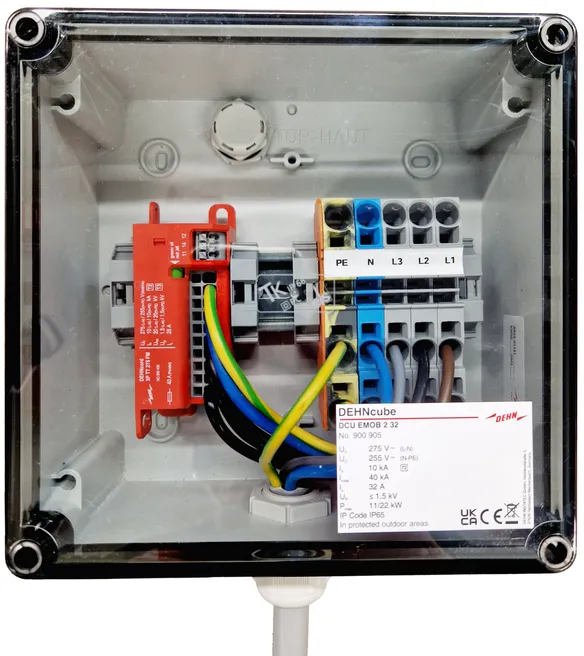

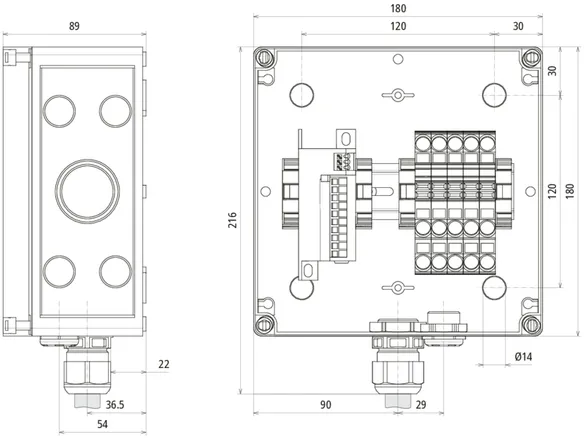

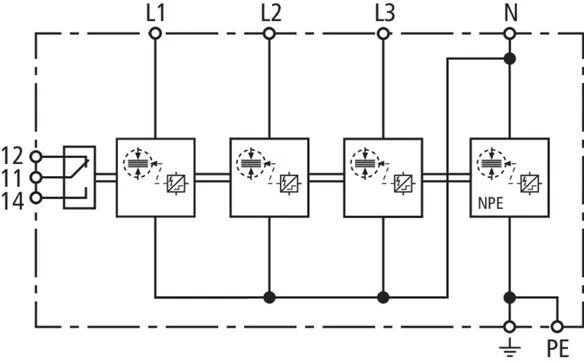

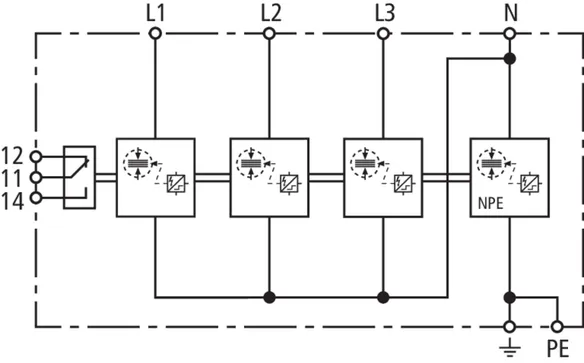

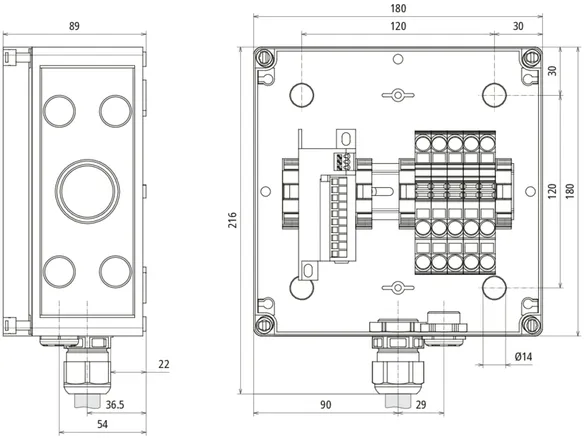

DEHNcube EMOB 2 32

Scatola di derivazione dell’alloggiamento per mobilità elettrica.
Con protezione dalle sovratensioni e morsetti Push-in per l’uscita.

1 Prodotto

Art. 900905 DCU EMOB 2 32

GTIN (EAN) 4013364506244, Codice doganale (EU): 85371098, Peso lordo: 2.07 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione dell’alloggiamento DCU EMOB 2 32
Scatola di derivazione dell’alloggiamento tipo 2+3 / II+III
secondo la norma EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unità completa precablata per
l’installazione universale a monte della wall box
con contatto di telesegnalamento, indicazione di funzionamento/guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
corrente impulsiva nominale di scarica (8/20): 10 kA
Corrente impulsiva complessiva di scarica (8/20): 40 kA
Corrente nominale: 32 A
Potenza max: 11 / 22 kW
Dimensioni: 182 x 180 x 100 mm

Fabbricato: DEHN
Tipo: DCU EMOB 2 32
Art.: 900905
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	32 A
Potenza max	11 / 22 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV

SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Collaudato secondo	EN 61439-1 / ... IEC 61439-1
Collaudato secondo	EN 61439-2 / ... IEC 61439-2
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente nominale AC (I_L )	32 A
Potenza max	11 / 22 kW
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	20 kA
Corrente impulsiva complessiva di scarica (8/20 µs) [L+N-PE] (I_totale )	40 kA
Impulso combinato [L-N]/[N-PE] (U_OC )	20 kV
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d’intervento [L-N] (t_A )	25 ns
Tempo d’intervento [L/N-PE] (t_A )	100 ns
Protezione max da sovracorrente in rete con cablaggio in parallelo (cablaggio punto a punto)	40 A gG
Tenuta al corto circuito con protezione da sovracorrente in rete (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Misurazione dell’isolamento	fino a DC 500 V in stato di collegamento
Indicazione di funzionamento/guasto	verde / rosso
Sezione di collegamento per morsetti Push-in	0,5 ... 16 mm²monofilo / a filo sottile
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²monofilo / a filo sottile
Luogo d’installazione	Installazione nell'area esterna protetta
Tipo di protezione	IP 65
Realizzazione	con elemento di compensazione della pressione
Versione del coperchio	coperchio trasparente con contrassegno del prodotto
Colore dell’involucro	grigio
Ingresso	Cavo Ölflex 5 x 6 mm², lunghezza 1,5 m
Uscita	Collegamento lato impianto con connessione filettata M25
Dimensioni involucro (la x lu x p)	182 x 180 x 100 mm

Prodotto 900905 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900905 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Art. 900901 DCU EMOB 2 16

Prodotto 900901 è stato aggiunto al blocco note.

Prodotto 900901 è stato aggiunto al carrello.

DEHNcube EMOB 2 25

Art. 900902 DCU EMOB 2 25

Prodotto 900902 è stato aggiunto al blocco note.

Prodotto 900902 è stato aggiunto al carrello.

DEHNcube EMOB 2 25 C

Art. 900903 DCU EMOB 2 25 C

Prodotto 900903 è stato aggiunto al blocco note.

Prodotto 900903 è stato aggiunto al carrello.

DEHNcube EMOB 1 32

Art. 900904 DCU EMOB 1 32

Prodotto 900904 è stato aggiunto al blocco note.

Prodotto 900904 è stato aggiunto al carrello.

DEHNcube EMOB 2 32

Art. 900905 DCU EMOB 2 32

Prodotto 900905 è stato aggiunto al blocco note.

Prodotto 900905 è stato aggiunto al carrello.

DEHNcube EMOB

DEHNcube EMOB 2 16

Art. 900901 DCU EMOB 2 16

Non siete autorizzati per eseguire un download 900901.stp

Non siete autorizzati per eseguire un download 900901.igs

Non siete autorizzati per eseguire un download 900901.jt

Non siete autorizzati per eseguire un download 900901.dwg

Non siete autorizzati per eseguire un download 900901m_D.dxf

Prodotto 900901 è stato aggiunto al blocco note.

Prodotto 900901 è stato aggiunto al carrello.

DEHNcube EMOB 2 25

Art. 900902 DCU EMOB 2 25

Non siete autorizzati per eseguire un download 900902.stp

Non siete autorizzati per eseguire un download 900902.igs

Non siete autorizzati per eseguire un download 900902.jt

Non siete autorizzati per eseguire un download 900902.dwg

Non siete autorizzati per eseguire un download 900902m_D.dxf

Prodotto 900902 è stato aggiunto al blocco note.

Prodotto 900902 è stato aggiunto al carrello.

DEHNcube EMOB 2 25 C

Art. 900903 DCU EMOB 2 25 C

Non siete autorizzati per eseguire un download 900903.stp

Non siete autorizzati per eseguire un download 900903.igs

Non siete autorizzati per eseguire un download 900903.jt

Non siete autorizzati per eseguire un download 900903.dwg

Non siete autorizzati per eseguire un download 900903m_D.dxf

Prodotto 900903 è stato aggiunto al blocco note.

Prodotto 900903 è stato aggiunto al carrello.

DEHNcube EMOB 1 32

Art. 900904 DCU EMOB 1 32

Non siete autorizzati per eseguire un download 900904.stp

Non siete autorizzati per eseguire un download 900904.igs

Non siete autorizzati per eseguire un download 900904.jt

Non siete autorizzati per eseguire un download 900904.dwg

Non siete autorizzati per eseguire un download 900904m_D.dxf

Prodotto 900904 è stato aggiunto al blocco note.

Prodotto 900904 è stato aggiunto al carrello.

DEHNcube EMOB 2 32

Art. 900905 DCU EMOB 2 32

Non siete autorizzati per eseguire un download 900905.stp

Non siete autorizzati per eseguire un download 900905.igs

Non siete autorizzati per eseguire un download 900905.jt

Non siete autorizzati per eseguire un download 900905.dwg

Non siete autorizzati per eseguire un download 900905m_D.dxf

Prodotto 900905 è stato aggiunto al blocco note.

Prodotto 900905 è stato aggiunto al carrello.
