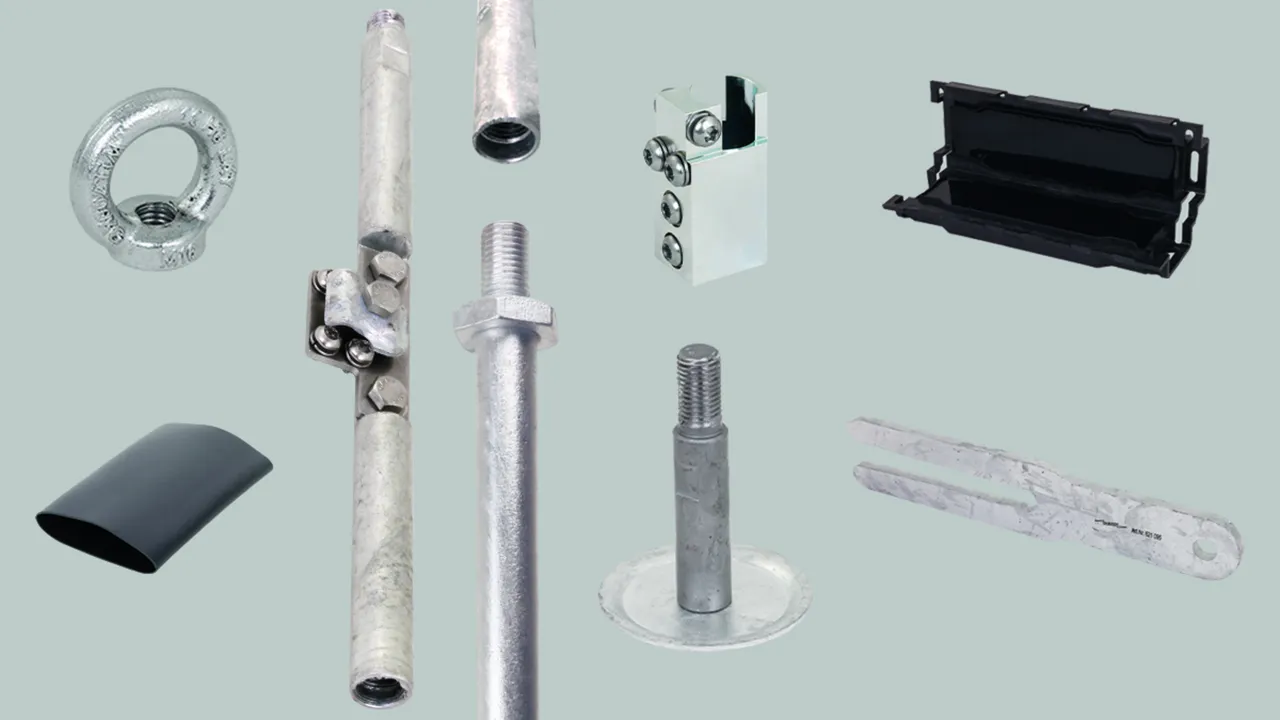

Dispersore di profondità avvitabile

Sistema completo per l’installazione di impianti di messa a terra conficcati fino a 99 m mediante foro con carotatrice, conformemente ai requisiti di bassissima resistenza di terra, ad es. 1-2 Ohm, in applicazioni su tubature o dovunque non si possa conficcare il dispersore di profondità. Dispersore con filettatura interna ed esterna M16 conforme ai requisiti della norma DIN EN 62561-2. Con dispositivo per la sospensione tramite foro trapanato.

Sistema collaudato secondo la norma DIN EN 62561-2
Lunghezze del dispersore variabili: 3,0 m / 1,5 m e 0,5 m per il montaggio ottimale con gru a trivella
Risparmio di tempo grazie alla tecnologia rapida di collegamento e introduzione
Numerosi accessori per il montaggio, la sigillatura e le connessioni, p. es. a un’unità di limitazione

Starter kit

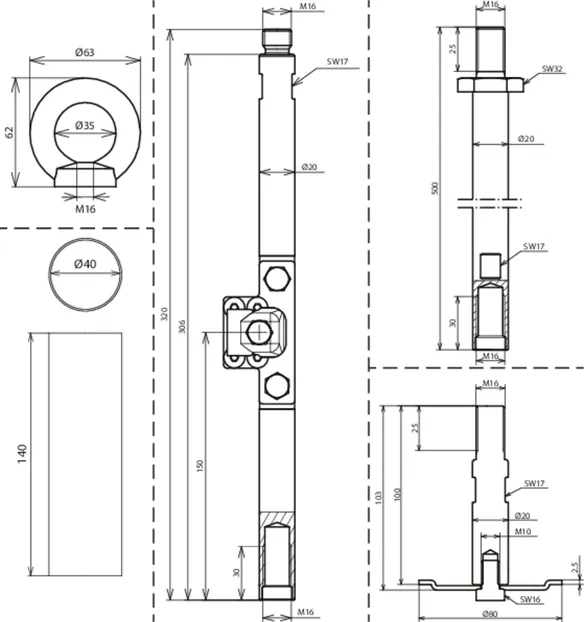

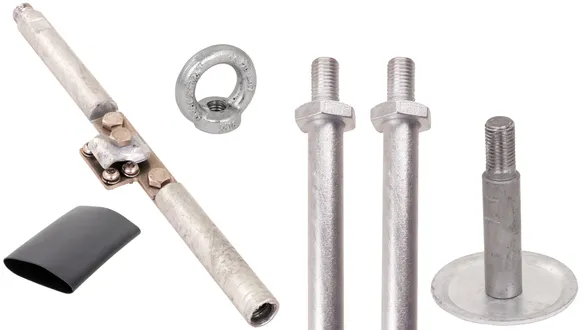

Starter kit dispersore di profondità avvitabile

Utilizzo: 1 per ciascun foro trapanato, costituito da
1 connettore L 320 mm (art. n. 621 092)
2 dispersori di profondità avvitabili L 500 mm (n. art. 621 050)
1 elemento di base con piastra flangiata Ø 80 mm (n. art. 621 091)

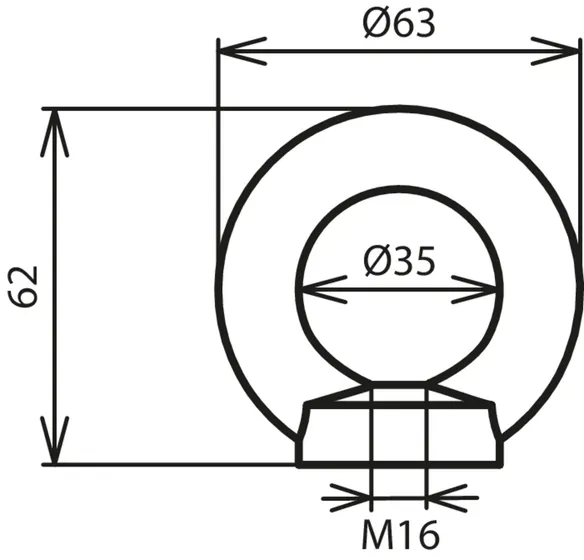

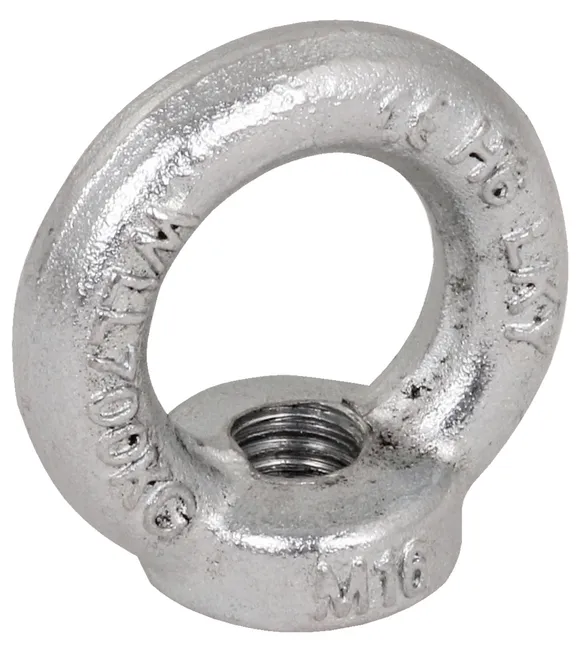

1 dado con anello M16 (n. art. 621 097)

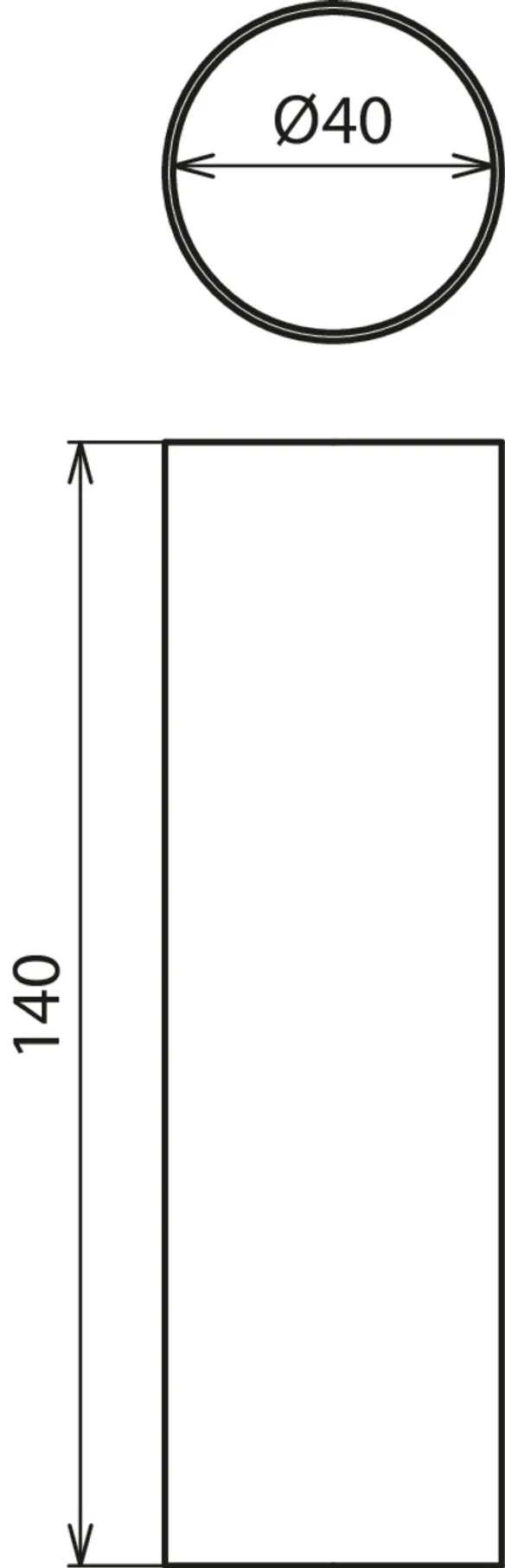

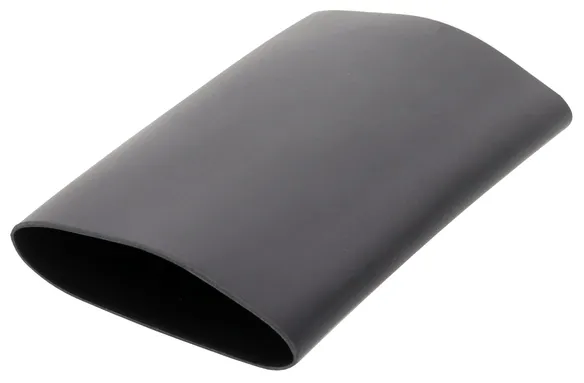

1 tubo termorestringente L 140 mm (art. n. 621 096)

1 Prodotto

Art. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN (EAN) 4013364501133, Codice doganale (EU): 85389099, Peso lordo: 4.24 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Starter kit per dispersore di profondità avvitabile
Starter kit, St/tZn, con filettatura M16, Ø 20 mm
1 connettore con piastra di connessione
1 dado con anello Fe/tZn M16
2 elementi intermedi 500 mm
1 elemento di base
1 tubo termorestringente
Materiale dispersore: Fe/tZn
Lunghezza picchetto: 500 mm
Diametro dispersore: 20 mm

Fabbricato: DEHN
Tipo: SET STARTER KIT TE 20 M16 STTZN
Art.: 621090
o similare.

Caratteristiche tecniche

Materiale dispersore	Fe/tZn
Lunghezza picchetto (l1)	500 mm
Diametro dispersore	20 mm

Prodotto 621090 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621090 è stato aggiunto al carrello.

Apri Web-Shop

Dispersore di profondità

Dispersore di profondità avvitabile Fe/tZn Ø 20 mm con filettatura M16 per l’installazione di impianti di messa a terra conficcati, ad es. in caso di terreno roccioso o per applicazioni su tubature.

3 Prodotti

Art. 621050 TE 20 500 M16 STTZN

GTIN (EAN) 4013364498976, Codice doganale (EU): 85389099, Peso lordo: 1.21 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

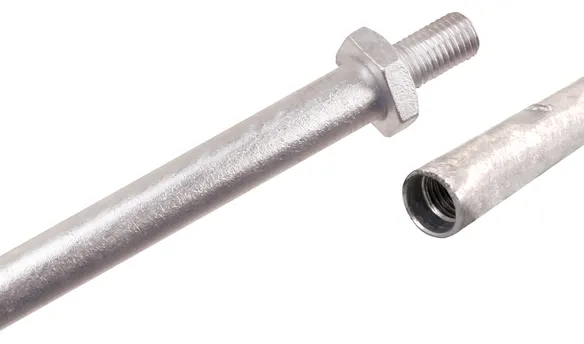

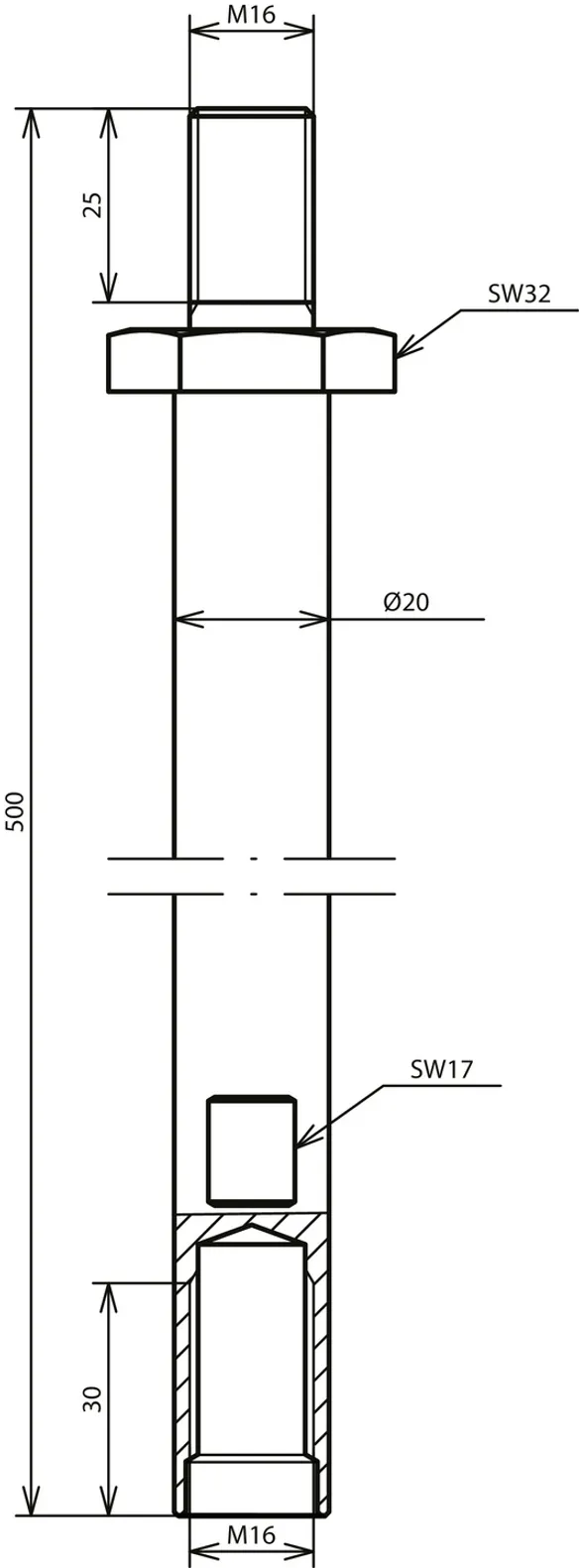

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 500 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 500 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,5 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 500 M16 STTZN
Art.: 621050
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	500 mm
Diametro dispersore	20 mm
Filetto	M16
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	500 mm
Diametro dispersore	20 mm
Filetto	M16
Valore unico zincatura a fuoco:	~ 63 µm
Valore medio zincatura a fuoco:	≥ 70 µm
Resistenza alla trazione	ca. 560 N/mm²
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Prodotto 621050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621150 TE 20 1500 M16 STTZN

GTIN (EAN) 4013364499065, Codice doganale (EU): 85389099, Peso lordo: 3.66 kg, UM: 6.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 1500 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,5 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 M16 STTZN
Art.: 621150
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro dispersore	20 mm
Filetto	M16
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro dispersore	20 mm
Filetto	M16
Valore unico zincatura a fuoco:	~ 63 µm
Valore medio zincatura a fuoco:	≥ 70 µm
Resistenza alla trazione	ca. 560 N/mm²
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Prodotto 621150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621150 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621300 TE 20 3000 M16 STTZN

GTIN (EAN) 4013364499089, Codice doganale (EU): 85389099, Peso lordo: 7.66 kg, UM: 3.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

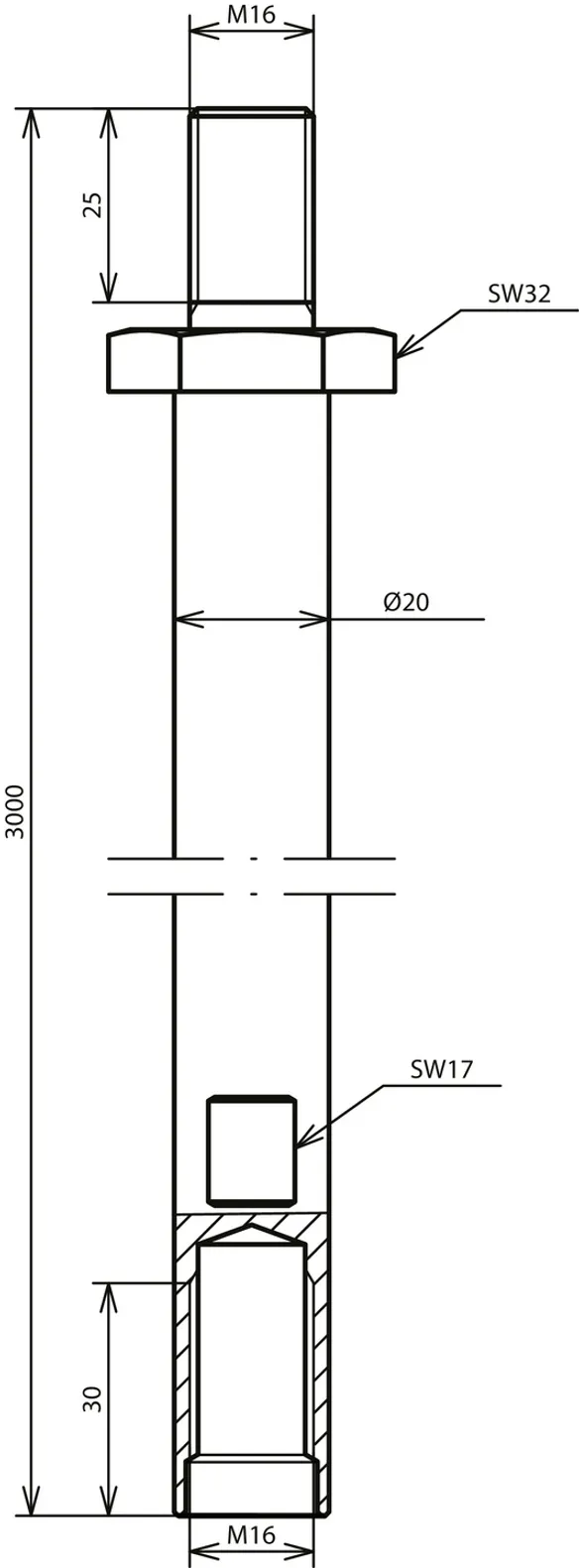

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 3000 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 3000 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,5 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 3000 M16 STTZN
Art.: 621300
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	3000 mm
Diametro dispersore	20 mm
Filetto	M16
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	3000 mm
Diametro dispersore	20 mm
Filetto	M16
Valore unico zincatura a fuoco:	~ 63 µm
Valore medio zincatura a fuoco:	≥ 70 µm
Resistenza alla trazione	ca. 560 N/mm²
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Prodotto 621300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621300 è stato aggiunto al carrello.

Apri Web-Shop

Elemento di base

Elemento di base con piastra flangiata FE/tZn Ø 20 mm M16 per il collegamento alla parte bassa del dispersore di profondità avvitabile, per evitare lo sprofondamento nel terreno a causa del proprio peso.

1 Prodotto

Art. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN (EAN) 4013364498945, Codice doganale (EU): 85389099, Peso lordo: 343.29 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

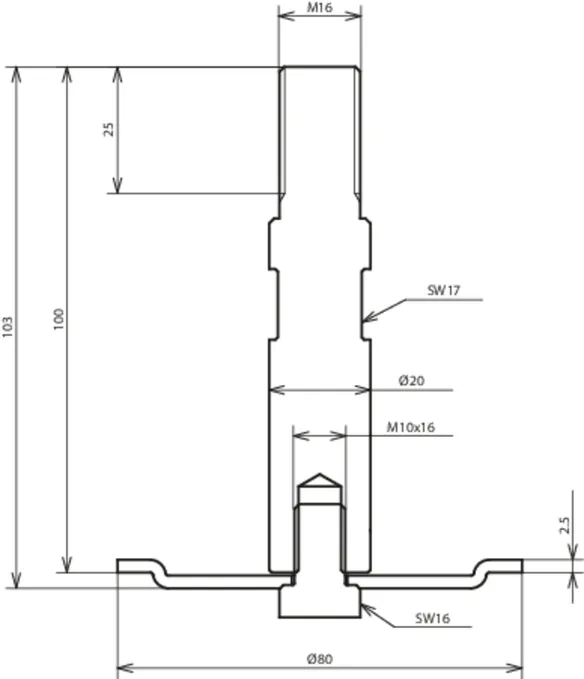

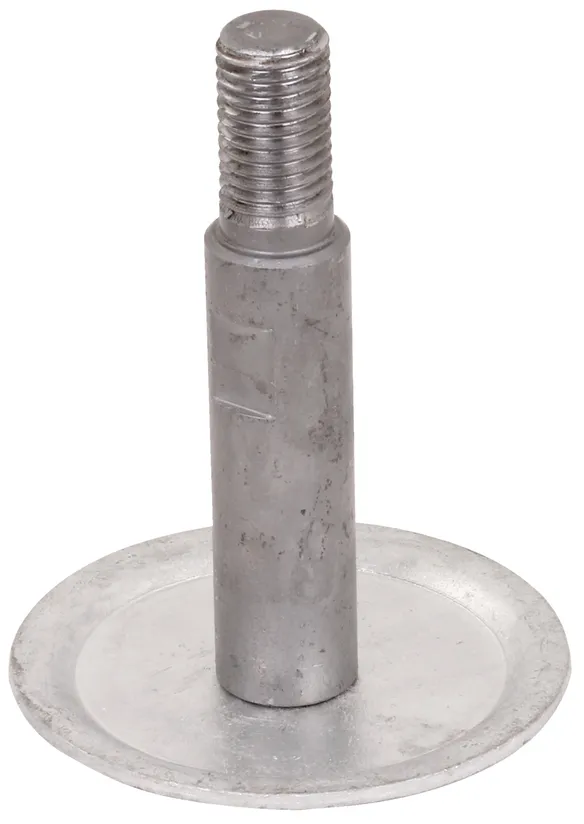

Elemento di base con piastra flangiata Fe/tZn per dispersore di profondità avvitabile Ø 20 mm
Elemento di base con piastra flangiata
Dispersore di profondità avvitabile Fe/tZn
Ø 20 mm, lunghezza picchetto 100 mm
per il collegamento alla parte bassa
del dispersore di profondità avvitabile, per
evitare lo sprofondamento nel
terreno a causa del proprio peso.
Materiale: Fe/tZn
Lunghezza picchetto: 100 mm
Diametro dispersore: 20 mm
Diametro piastra Ø: 80 mm
Filetto: M16

Fabbricato: DEHN
Tipo: FS TE 20 100 M16 FP80 STTZN
Art.: 621091
o similare.

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	100 mm
Diametro dispersore	20 mm
Diametro piastra Ø	80 mm
Filetto	M16

Prodotto 621091 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621091 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di collegamento

Morsetto di collegamento Fe/gal Zn per dispersore di profondità Ø 20 mm con 4 possibilità di contatto per capicorda tramite viti M6.

1 Prodotto

Art. 621094 AK TE 20 STGALZN

GTIN (EAN) 4013364500082, Codice doganale (EU): 85369010, Peso lordo: 186.22 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

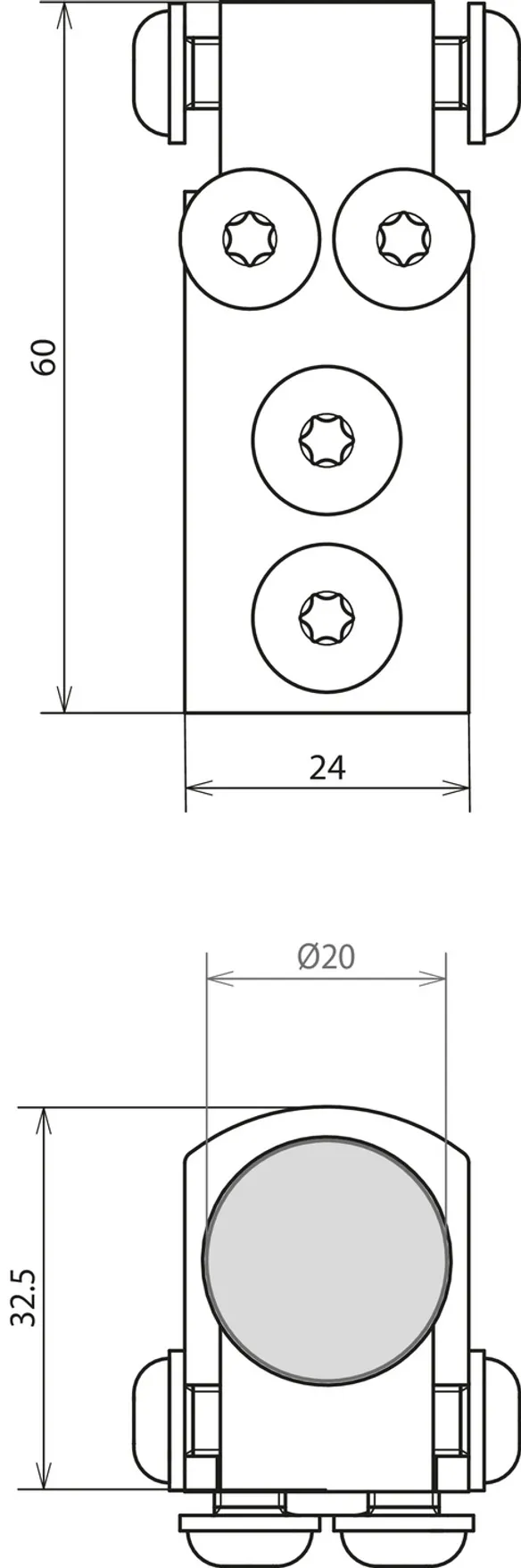

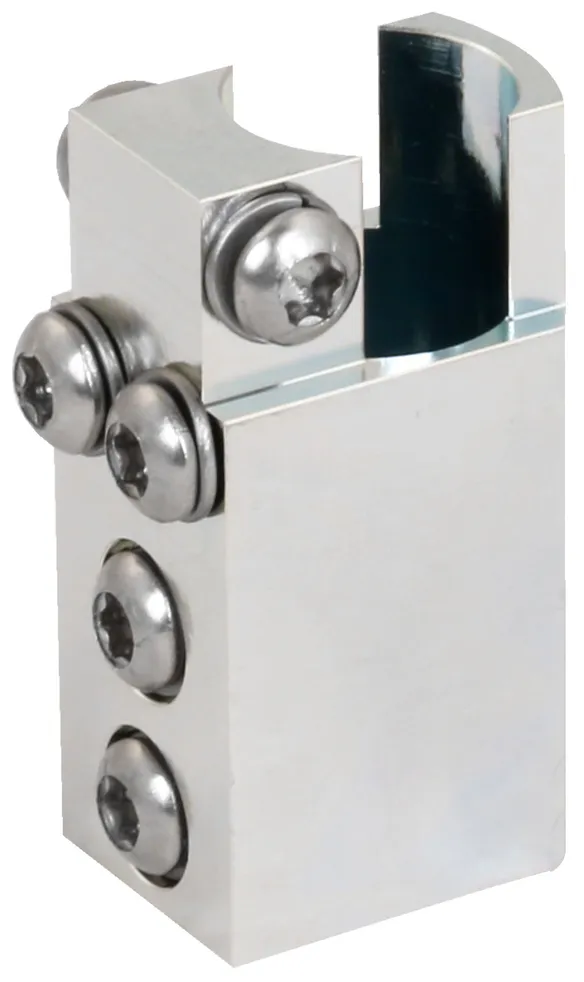

Morsetto di collegamento Fe/gal Zn per dispersore di profondità avvitabile Ø 20 mm
Morsetto di collegamento con
4 possibilità di contatto per
capicorda
tramite viti M6
Materiale del morsetto: St/gal Zn
Diametro dispersore: 20 mm
Viti: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max 16 mm2) [2x dispersore / 4x connettore]
Materiale viti / grova: INOX
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2): 125 A

Fabbricato: DEHN
Tipo: AK TE 20 STGALZN
Art.: 621094
o similare.

Caratteristiche tecniche

Materiale del morsetto	St/gal Zn
Diametro dispersore	20 mm
Viti	6x M6 x 10 mm lTX30 (4x 2,5 mm²- max 16 mm²) [2x dispersore / 4x connettore]
Materiale viti / grova	INOX
Max carico di corrente permanente T_max= 100 °C (VDE 0101-2)	125 A

Prodotto 621094 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621094 è stato aggiunto al carrello.

Apri Web-Shop

Connettore

Connettore per dispersore di profondità avvitabile Fe/tZn Ø 20 mm, lunghezza picchetto 320 mm, per la creazione di possibilità di collegamento collaudate al dispersore di profondità avvitabile.

1 Prodotto

Art. 621092 AS TE 20 320 M16 STTZN

GTIN (EAN) 4013364501140, Codice doganale (EU): 85389099, Peso lordo: 935.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

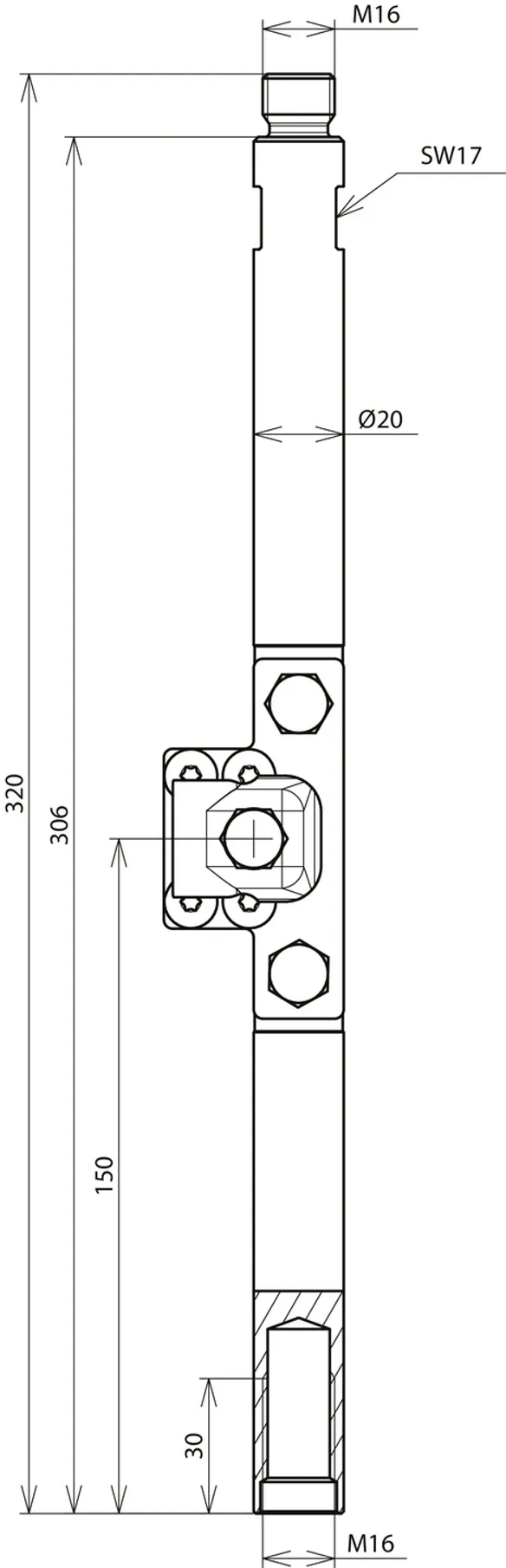

Connettore Fe/tZn per dispersore di profondità avvitabile Ø 20 mm
Connettore per dispersore di profondità
Avvitabile Fe/tZn Ø 20 mm
Lunghezza picchetto 320 mm,
per la creazione di
possibilità di collegamento collaudate al
dispersore di profondità avvitabile
Materiale: Fe/tZn INOX
Lunghezza picchetto: 320 mm
Diametro dispersore: 20 mm
Filetto: M16
Collegamento: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max 16 mm2) o 1x M8 x 20 mm Larghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 5,3 kA (35 mm2, semirigido)
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2): 125 A
Riferimento normativo: DIN EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 320 M16 STTZN
Art.: 621092
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn INOX
Lunghezza picchetto (l1)	320 mm
Diametro dispersore	20 mm
Filetto	M16
Collegamento	4x M6 x 10 mm lTX30 (4x 2,5 mm²- max 16 mm²) o 1x M8 x 20 mm iLarghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (0,2 s; ≤ 300 °C)	5,3 kA (35 mm², semirigido)
Max carico di corrente permanente T_max= 100 °C (VDE 0101-2)	125 A
Riferimento normativo	DIN EN 62561-1

Materiale	Fe/tZn INOX
Lunghezza picchetto (l1)	320 mm
Diametro dispersore	20 mm
Filetto	M16
Collegamento	4x M6 x 10 mm lTX30 (4x 2,5 mm²- max 16 mm²) o 1x M8 x 20 mm iLarghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (0,2 s; ≤ 300 °C)	5,3 kA (35 mm², semirigido)
Max carico di corrente permanente T_max= 100 °C (VDE 0101-2)	125 A
Riferimento normativo	DIN EN 62561-1

Prodotto 621092 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621092 è stato aggiunto al carrello.

Apri Web-Shop

Accessori

4 Prodotti

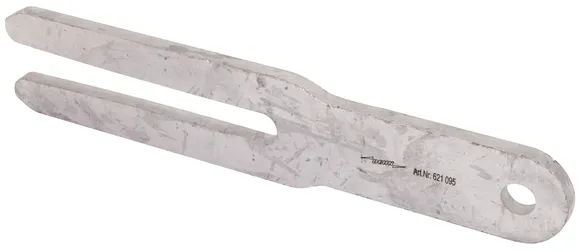

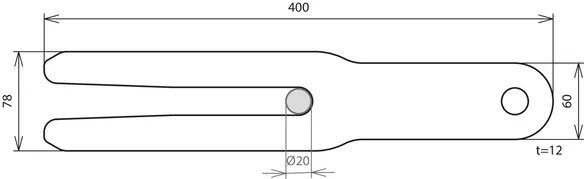

Art. 621095 HG TE 20 STTZN

GTIN (EAN) 4013364499959, Codice doganale (EU): 85389099, Peso lordo: 2.35 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Forcella per dispersore di profondità Fe/tZn
Forcella per dispersore di profondità, per la
sospensione sicura del dispersore di profondità
avvitabile tramite il
foro trapanato
Materiale: Fe/tZn
Dimensione: 400 x 78 x 12 mm
Nota applicativa: per dispersore di profondità avvitabile con Ø 20 mm
Sollecitazione statica massima da parte del dispersore: 99 m (ca. 250 kg)

Fabbricato: DEHN
Tipo: HG TE 20 STTZN
Art.: 621095
o similare.

Caratteristiche tecniche

Materiale	Fe/tZn
Dimensione (lu x la x p)	400 x 78 x 12 mm
Nota applicativa	per dispersore di profondità avvitabile con Ø 20 mm
Sollecitazione statica massima da parte del dispersore	99 m (ca. 250 kg)

Prodotto 621095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621095 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621097 RM M16 STTZN

GTIN (EAN) 4013364502741, Codice doganale (EU): 73181699, Peso lordo: 236.21 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Dado con anello M16 Fe/tZn
Materiale: Fe/tZn (C15E)
Diametro esterno: 63 mm
Diametro interno: 35 mm
Altezza: 62 mm
Filetto interno: M16
Capacità di carico assiale: 700 kg
Riferimento normativo: DIN 582

Fabbricato: DEHN
Tipo: RM M16 STTZN
Art.: 621097
o similare.

Caratteristiche tecniche

Materiale	Fe/tZn (C15E)
Diametro esterno	63 mm
Diametro interno	35 mm
Altezza	62 mm
Filetto interno	M16
Capacità di carico assiale (F max.)	700 kg
Riferimento normativo	DIN 582

Prodotto 621097 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621097 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621093 VM EASY 5 TE M16

GTIN (EAN) 4013364502383, Codice doganale (EU): 85369010, Peso lordo: 612.17 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

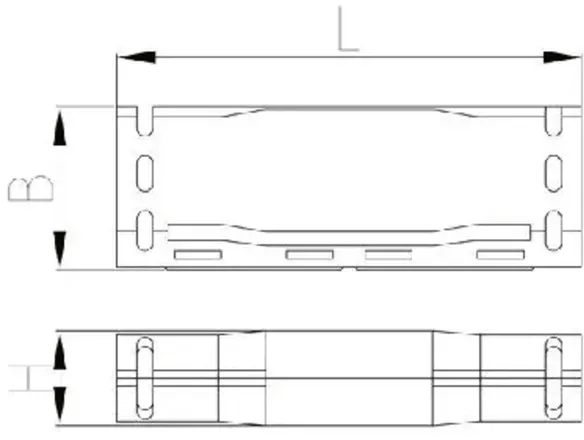

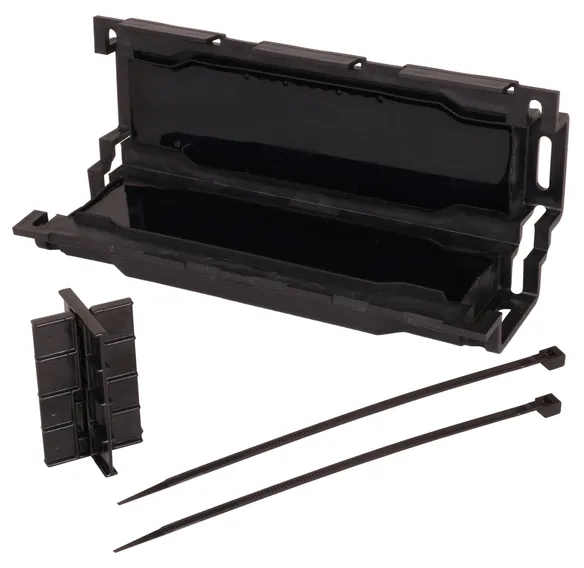

Manicotto di giunzione in gel
per dispersore di profondità avvitabile
per la protezione permanente dei
cavi di collegamento contro la
penetrazione di acqua o
umidità
Applicazione: Spazio interno
(Posa in edifici
e su passerelle portacavi) /
spazi esterni / terreno /
acqua (in base alla norma di verifica)
Livelli di tensione: U0/U (Um) 0,6/1 (1,2) kV
Dimensioni esterne: 240 x 75 x 44 mm
Dimensioni interne: ca. 130 x 45 x 34 mm
Diametro cavo: 19 - 28 mm
Tipo di protezione: IP 68
Temperatura di installazione: da -20 a 90 °C
Riferimento normativo: Omologato secondo la norma EN 50393

Fabbricato: DEHN
Tipo: VM EASY 5 TE M16
Art.: 621093
o similare.

Certificati

Caratteristiche tecniche

Proprietà	La zona del connettore viene completamente sigillata con gel. Accessibile di nuovo e subito pronto per l’uso. Guscio sagomato in materiale plastico ignifugo, resistente ai raggi UV e agli urti. Montaggio rapido, semplice e sicuro.
Applicazione	Terreno / acqua (in base alla norma di verifica) / spazi interni (posa in edifici e su passerelle portacavi) / spazi esterni
Livelli di tensione	U₀/U (U_m) 0,6/1 (1,2) kV
Dimensioni esterne (lu x la x a)	240 x 75 x 44 mm
Dimensioni interne (lu x la x a)	ca. 130 x 45 x 34 mm
Diametro cavo	19 - 28 mm
Tipo di protezione	IP 68
Temperatura di installazione	da -20 a 90 °C
Riferimento normativo	Omologato secondo la norma EN 50393

Proprietà	La zona del connettore viene completamente sigillata con gel. Accessibile di nuovo e subito pronto per l’uso. Guscio sagomato in materiale plastico ignifugo, resistente ai raggi UV e agli urti. Montaggio rapido, semplice e sicuro.
Applicazione	Terreno / acqua (in base alla norma di verifica) / spazi interni (posa in edifici e su passerelle portacavi) / spazi esterni
Livelli di tensione	U₀/U (U_m) 0,6/1 (1,2) kV
Dimensioni esterne (lu x la x a)	240 x 75 x 44 mm
Dimensioni interne (lu x la x a)	ca. 130 x 45 x 34 mm
Diametro cavo	19 - 28 mm
Tipo di protezione	IP 68
Temperatura di installazione	da -20 a 90 °C
Durata	Conservabile illimitatamente
Materiale compreso nella fornitura	Manicotto di giunzione in gel, distanziatori, fascetta serracavo, istruzioni di montaggio
Riferimento normativo	Omologato secondo la norma EN 50393

Prodotto 621093 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621093 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621096 WSS KL D40 L140

GTIN (EAN) 4013364502734, Codice doganale (EU): 39173200, Peso lordo: 20.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Tubo termorestringente
Con rivestimento adesivo
Lunghezza: 140 mm
Diametro interno: 40 mm
Colore: nero
Materiale: Poliolefine reticolate a parete sottile con rivestimento adesivo
Rapporto di restringimento: 3:1 (40/13)
Temperatura di impiego continuo (guaina esterna): Tra -55 °C e +110 °C °C
Temperatura di restringimento: 95 °C

Fabbricato: DEHN
Tipo: WSS KL D40 L140
Art.: 621096
o similare.

Caratteristiche tecniche

Lunghezza (l)	140 mm
Diametro interno (d)	40 mm
Colore	nero
Materiale	Poliolefine reticolate a parete sottile con rivestimento adesivo
Rapporto di restringimento	3:1 (40/13)
Temperatura di impiego continuo (guaina esterna)	Tra -55 °C e +110 °C °C
Temperatura di restringimento	95 °C

Prodotto 621096 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621096 è stato aggiunto al carrello.

Apri Web-Shop

Dispersore di profondità avvitabile

Starter kit

Art. 621090 SET STARTER KIT TE 20 M16 STTZN

Non siete autorizzati per eseguire un download 621090.stp

Non siete autorizzati per eseguire un download 621090.igs

Non siete autorizzati per eseguire un download 621090.jt

Non siete autorizzati per eseguire un download 621090.dwg

Non siete autorizzati per eseguire un download 621090m_SET.dxf

Prodotto 621090 è stato aggiunto al blocco note.

Prodotto 621090 è stato aggiunto al carrello.

Dispersore di profondità

Art. 621050 TE 20 500 M16 STTZN

Non siete autorizzati per eseguire un download 621050.stp

Non siete autorizzati per eseguire un download 621050.igs

Non siete autorizzati per eseguire un download 621050.jt

Non siete autorizzati per eseguire un download 621050.dwg

Non siete autorizzati per eseguire un download 621050m.dxf

Prodotto 621050 è stato aggiunto al blocco note.

Prodotto 621050 è stato aggiunto al carrello.

Art. 621150 TE 20 1500 M16 STTZN

Non siete autorizzati per eseguire un download 621150.stp

Non siete autorizzati per eseguire un download 621150.igs

Non siete autorizzati per eseguire un download 621150.jt

Non siete autorizzati per eseguire un download 621150.dwg

Non siete autorizzati per eseguire un download 621150m.dxf

Prodotto 621150 è stato aggiunto al blocco note.

Prodotto 621150 è stato aggiunto al carrello.

Art. 621300 TE 20 3000 M16 STTZN

Non siete autorizzati per eseguire un download 621300.stp

Non siete autorizzati per eseguire un download 621300.igs

Non siete autorizzati per eseguire un download 621300.jt

Non siete autorizzati per eseguire un download 621300.dwg

Non siete autorizzati per eseguire un download 621300m.dxf

Prodotto 621300 è stato aggiunto al blocco note.

Prodotto 621300 è stato aggiunto al carrello.

Elemento di base

Art. 621091 FS TE 20 100 M16 FP80 STTZN

Non siete autorizzati per eseguire un download 621091.stp

Non siete autorizzati per eseguire un download 621091.igs

Non siete autorizzati per eseguire un download 621091.jt

Non siete autorizzati per eseguire un download 621091.dwg

Non siete autorizzati per eseguire un download 621091m.dxf

Prodotto 621091 è stato aggiunto al blocco note.

Prodotto 621091 è stato aggiunto al carrello.

Morsetto di collegamento

Art. 621094 AK TE 20 STGALZN

Non siete autorizzati per eseguire un download 621094.stp

Non siete autorizzati per eseguire un download 621094.igs

Non siete autorizzati per eseguire un download 621094.jt

Non siete autorizzati per eseguire un download 621094.dwg

Non siete autorizzati per eseguire un download 621094m.dxf

Prodotto 621094 è stato aggiunto al blocco note.

Prodotto 621094 è stato aggiunto al carrello.

Connettore

Art. 621092 AS TE 20 320 M16 STTZN

Non siete autorizzati per eseguire un download 621092m.dxf

Prodotto 621092 è stato aggiunto al blocco note.

Prodotto 621092 è stato aggiunto al carrello.

Accessori

Art. 621095 HG TE 20 STTZN

Non siete autorizzati per eseguire un download 621095.stp

Non siete autorizzati per eseguire un download 621095.igs

Non siete autorizzati per eseguire un download 621095.jt

Non siete autorizzati per eseguire un download 621095.dwg

Non siete autorizzati per eseguire un download 621095m.dxf

Prodotto 621095 è stato aggiunto al blocco note.

Prodotto 621095 è stato aggiunto al carrello.

Art. 621097 RM M16 STTZN

Prodotto 621097 è stato aggiunto al blocco note.

Prodotto 621097 è stato aggiunto al carrello.

Art. 621093 VM EASY 5 TE M16

Prodotto 621093 è stato aggiunto al blocco note.

Prodotto 621093 è stato aggiunto al carrello.

Art. 621096 WSS KL D40 L140

Prodotto 621096 è stato aggiunto al blocco note.

Prodotto 621096 è stato aggiunto al carrello.
