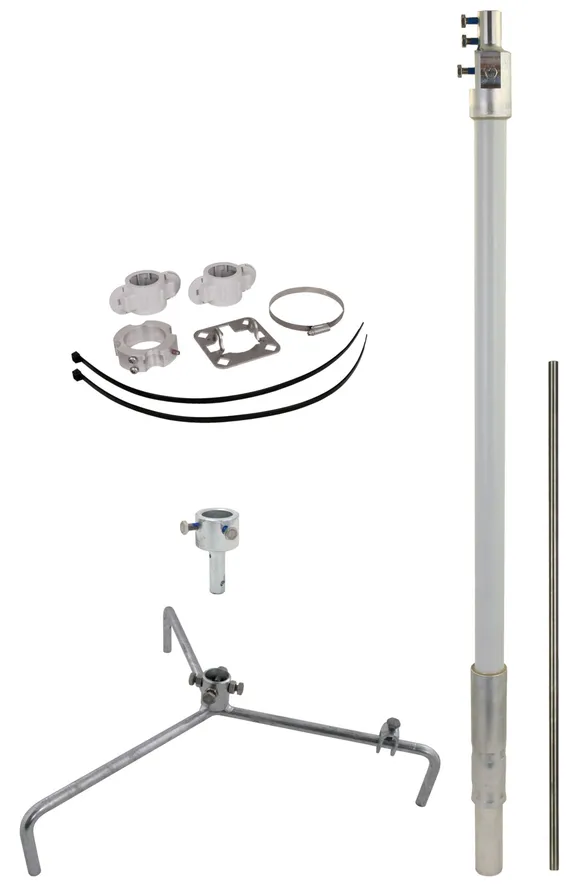

Art. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN (EAN) 4013364494459, Codice doganale (EU): 85389099, Peso lordo: 6.34 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
Pali di captazione dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adattamento all'inclinazione del tetto fino a max 10 gradi.

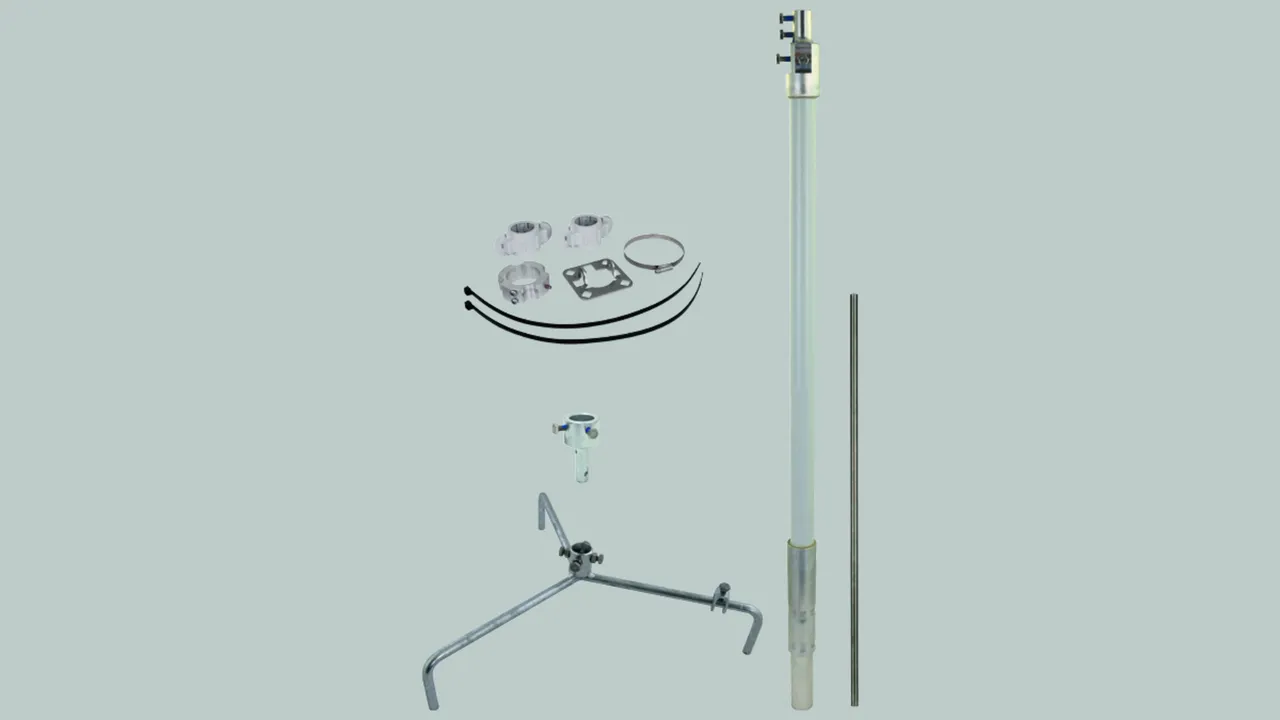

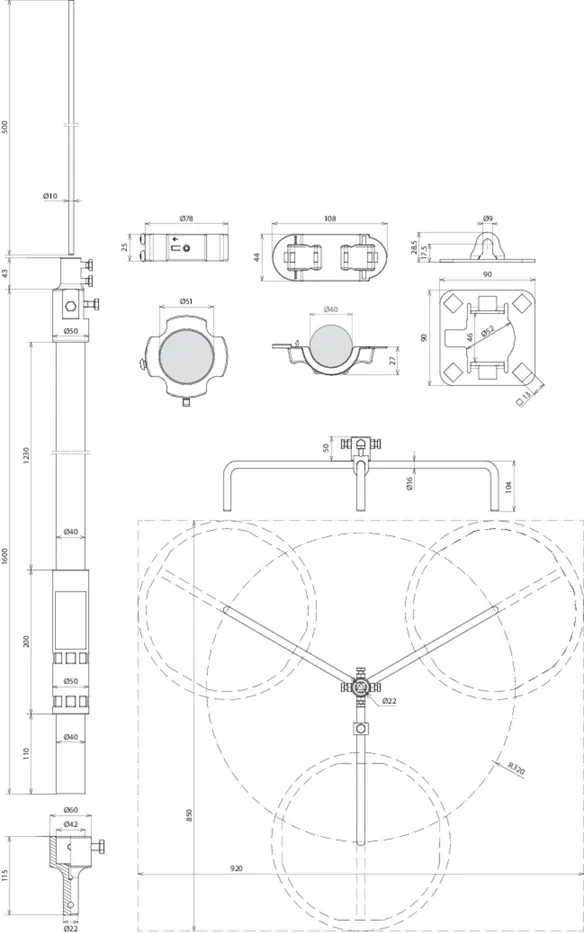

Palo di captazione per conduttura HVI light plus
Altezza complessiva 2200 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 320 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza della punta di captazione: 500 mm
Materiale della punta di captazione: INOX
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L2200 GFK AL V2A DBS R320 STTZN
Art.: 819685
o similare.

Certificati

Caratteristiche tecniche

Altezza	2200 mm
Materiale del supporto	Fe/tZn
Raggio dello stativo	320 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza della punta di captazione	500 mm
Materiale della punta di captazione	INOX
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altezza	2200 mm
Materiale del supporto	Fe/tZn
Ingombro dello stativo	850 x 920 mm
Raggio dello stativo	320 mm
Numero di zoccoli	3
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Tratto isolante	1230 mm
Diametro Ø esterno	40 mm
Lunghezza della punta di captazione	500 mm
Materiale della punta di captazione	INOX
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819685 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819685 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN (EAN) 4013364494466, Codice doganale (EU): 85389099, Peso lordo: 6.61 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
Pali di captazione dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione per conduttura HVI light plus
Altezza complessiva 2700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 320 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza della punta di captazione: 1000 mm
Materiale della punta di captazione: INOX
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R320 STTZN
Art.: 819690
o similare.

Certificati

Caratteristiche tecniche

Altezza	2700 mm
Materiale del supporto	Fe/tZn
Raggio dello stativo	320 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza della punta di captazione	1000 mm
Materiale della punta di captazione	INOX
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altezza	2700 mm
Materiale del supporto	Fe/tZn
Ingombro dello stativo	850 x 920 mm
Raggio dello stativo	320 mm
Numero di zoccoli	3
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Tratto isolante	1230 mm
Diametro Ø esterno	40 mm
Lunghezza della punta di captazione	1000 mm
Materiale della punta di captazione	INOX
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819690 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819690 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN (EAN) 4013364494428, Codice doganale (EU): 85389099, Peso lordo: 12.86 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Pali di captazione per conduttura HVI light plus su tetto piano
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 200 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.

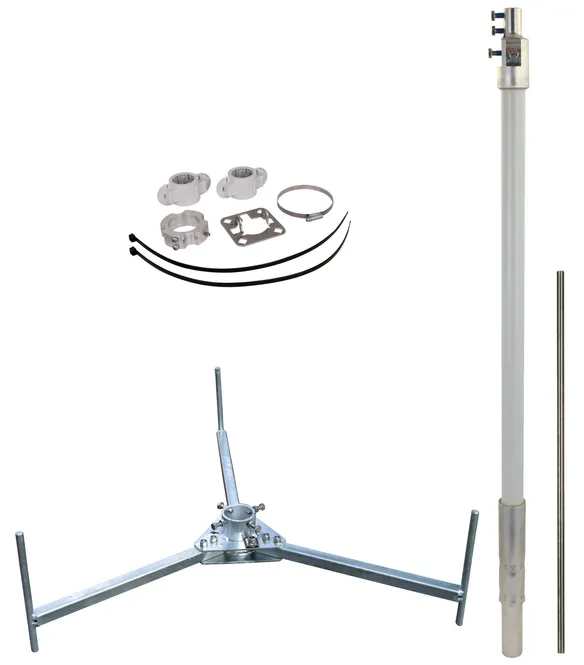

Palo di captazione per conduttura HVI light plus
Altezza complessiva 2700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 560 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza della punta di captazione: 1000 mm
Materiale della punta di captazione: INOX
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R560 STTZN
Art.: 819682
o similare.

Certificati

Caratteristiche tecniche

Altezza	2700 mm
Materiale del supporto	Fe/tZn
Raggio dello stativo	560 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza della punta di captazione	1000 mm
Materiale della punta di captazione	INOX
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altezza	2700 mm
Materiale del supporto	Fe/tZn
Ingombro dello stativo	1200 x 1330 mm
Raggio dello stativo	560 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Tratto isolante	1230 mm
Diametro Ø esterno	40 mm
Lunghezza della punta di captazione	1000 mm
Materiale della punta di captazione	INOX
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819682 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819682 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN (EAN) 4013364494435, Codice doganale (EU): 85389099, Peso lordo: 13.02 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 159 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.

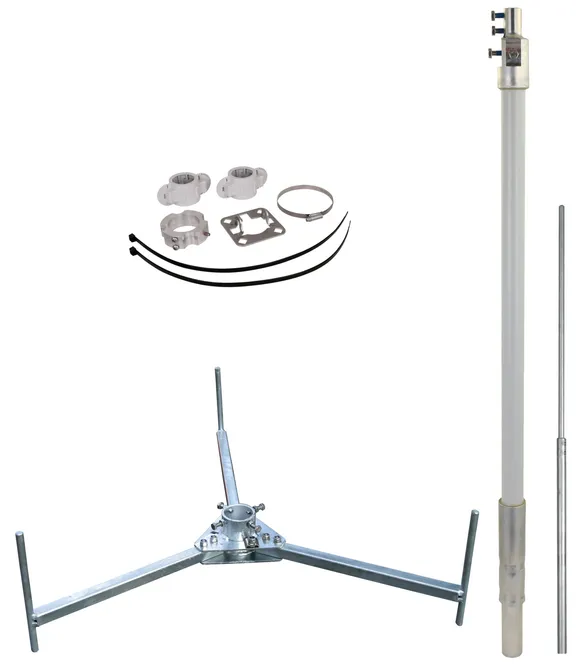

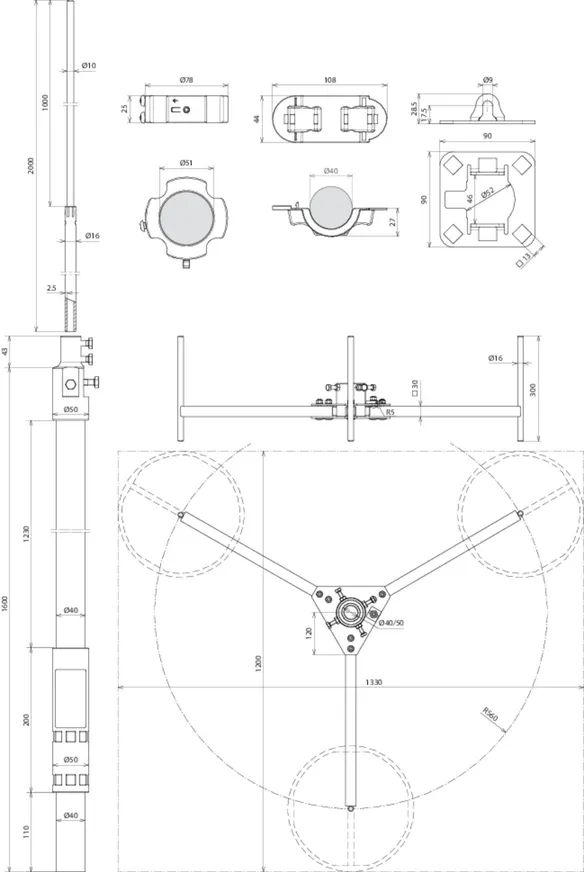

Palo di captazione 40 per conduttura HVI light plus
Altezza complessiva 3700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 560 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza dell’asta di captazione: 2000 mm
Materiale dell’asta di captazione: AlMgSi
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L3700 GFK AL DBS R560 STTZN
Art.: 819687
o similare.

Certificati

Caratteristiche tecniche

Altezza	3700 mm
Materiale del supporto	Fe/tZn
Raggio dello stativo	560 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza dell’asta di captazione	2000 mm
Materiale dell’asta di captazione	AlMgSi
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altezza	3700 mm
Materiale del supporto	Fe/tZn
Ingombro dello stativo	1200 x 1330 mm
Raggio dello stativo	560 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Tratto isolante	1230 mm
Diametro Ø esterno	40 mm
Lunghezza dell’asta di captazione	2000 mm
Materiale dell’asta di captazione	AlMgSi
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819687 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819687 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN (EAN) 4013364494442, Codice doganale (EU): 85389099, Peso lordo: 13.06 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 99 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione 40 per conduttura HVI light plus
Altezza complessiva 4700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 560 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza dell’asta di captazione: 3000 mm
Materiale dell’asta di captazione: AlMgSi
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L4700 GFK AL DBS R560 STTZN
Art.: 819680
o similare.

Certificati

Caratteristiche tecniche

Altezza	4700 mm
Materiale del supporto	Fe/tZn
Raggio dello stativo	560 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza dell’asta di captazione	3000 mm
Materiale dell’asta di captazione	AlMgSi
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altezza	4700 mm
Materiale del supporto	Fe/tZn
Ingombro dello stativo	1200 x 1330 mm
Raggio dello stativo	560 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Tratto isolante	1230 mm
Diametro Ø esterno	40 mm
Lunghezza dell’asta di captazione	3000 mm
Materiale dell’asta di captazione	AlMgSi
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819680 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819680 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Pali di captazione per conduttura HVI light plus su tetti piani

Palo di captazione con tripode piccolo e punta di captazione

Art. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

Prodotto 819685 è stato aggiunto al blocco note.

Prodotto 819685 è stato aggiunto al carrello.

Art. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

Prodotto 819690 è stato aggiunto al blocco note.

Prodotto 819690 è stato aggiunto al carrello.

Palo di captazione con tripode grande e punta di captazione

Art. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

Prodotto 819682 è stato aggiunto al blocco note.

Prodotto 819682 è stato aggiunto al carrello.

Palo di captazione con tripode grande e asta di captazione

Art. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

Prodotto 819687 è stato aggiunto al blocco note.

Prodotto 819687 è stato aggiunto al carrello.

Art. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

Prodotto 819680 è stato aggiunto al blocco note.

Prodotto 819680 è stato aggiunto al carrello.

Pali di captazione per conduttura HVI light plus su tetti piani

Palo di captazione con tripode piccolo e punta di captazione

Art. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

Non siete autorizzati per eseguire un download 819685.stp

Non siete autorizzati per eseguire un download 819685.igs

Non siete autorizzati per eseguire un download 819685.jt

Non siete autorizzati per eseguire un download 819685.dwg

Non siete autorizzati per eseguire un download 819685m_D.dxf

Prodotto 819685 è stato aggiunto al blocco note.

Prodotto 819685 è stato aggiunto al carrello.

Art. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

Non siete autorizzati per eseguire un download 819690.stp

Non siete autorizzati per eseguire un download 819690.igs

Non siete autorizzati per eseguire un download 819690.jt

Non siete autorizzati per eseguire un download 819690.dwg

Non siete autorizzati per eseguire un download 819690m_D.dxf

Prodotto 819690 è stato aggiunto al blocco note.

Prodotto 819690 è stato aggiunto al carrello.

Palo di captazione con tripode grande e punta di captazione

Art. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

Non siete autorizzati per eseguire un download 819682.stp

Non siete autorizzati per eseguire un download 819682.igs

Non siete autorizzati per eseguire un download 819682.jt

Non siete autorizzati per eseguire un download 819682.dwg

Non siete autorizzati per eseguire un download 819682m_D.dxf

Prodotto 819682 è stato aggiunto al blocco note.

Prodotto 819682 è stato aggiunto al carrello.

Palo di captazione con tripode grande e asta di captazione

Art. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

Non siete autorizzati per eseguire un download 819687.stp

Non siete autorizzati per eseguire un download 819687.igs

Non siete autorizzati per eseguire un download 819687.jt

Non siete autorizzati per eseguire un download 819687.dwg

Non siete autorizzati per eseguire un download 819687m_D.dxf

Prodotto 819687 è stato aggiunto al blocco note.

Prodotto 819687 è stato aggiunto al carrello.

Art. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

Non siete autorizzati per eseguire un download 819680.stp

Non siete autorizzati per eseguire un download 819680.igs

Non siete autorizzati per eseguire un download 819680.jt

Non siete autorizzati per eseguire un download 819680.dwg

Non siete autorizzati per eseguire un download 819680m_D.dxf

Prodotto 819680 è stato aggiunto al blocco note.

Prodotto 819680 è stato aggiunto al carrello.
