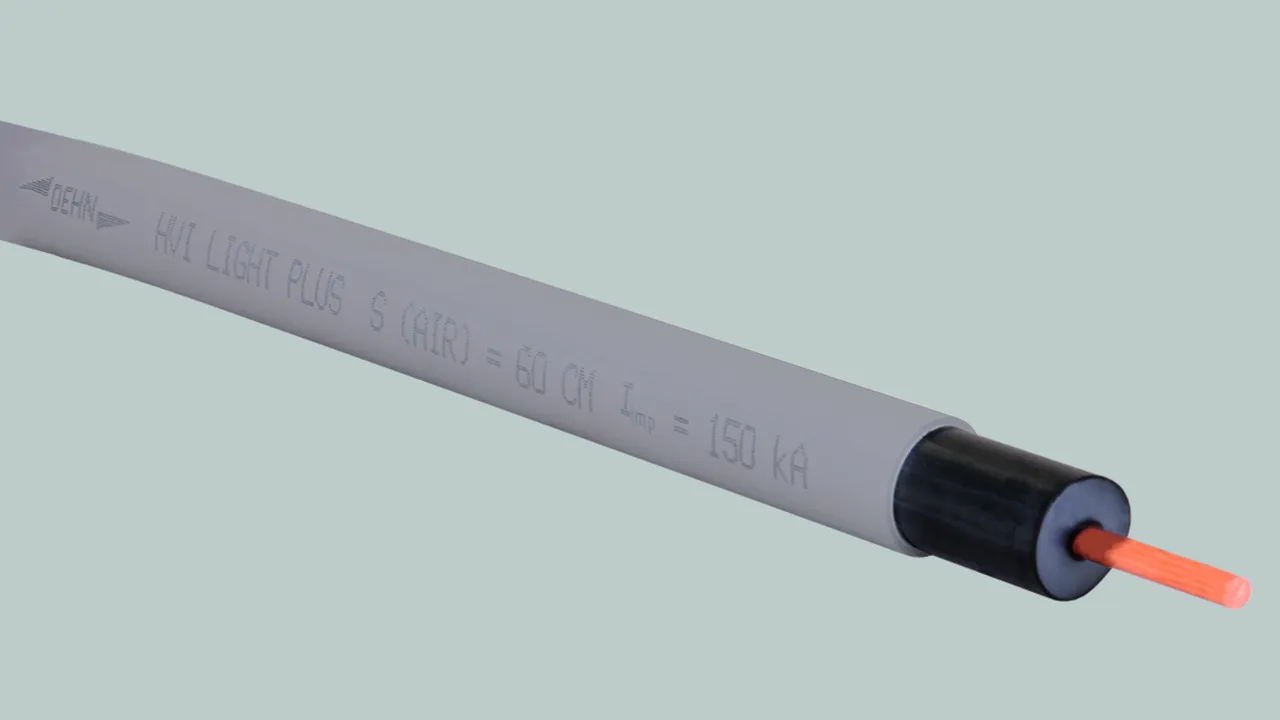

Conduttura HVI light plus

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3). Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 60 cm (in aria) oppure s ≤ 120 cm (in muratura). La conduttura HVI light plus soddisfa i requisiti della specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8) ed è stata sottoposta a verifica di sistema.
In determinate condizioni, non è necessario alcun collegamento aggiuntivo per l’equipotenzialità.

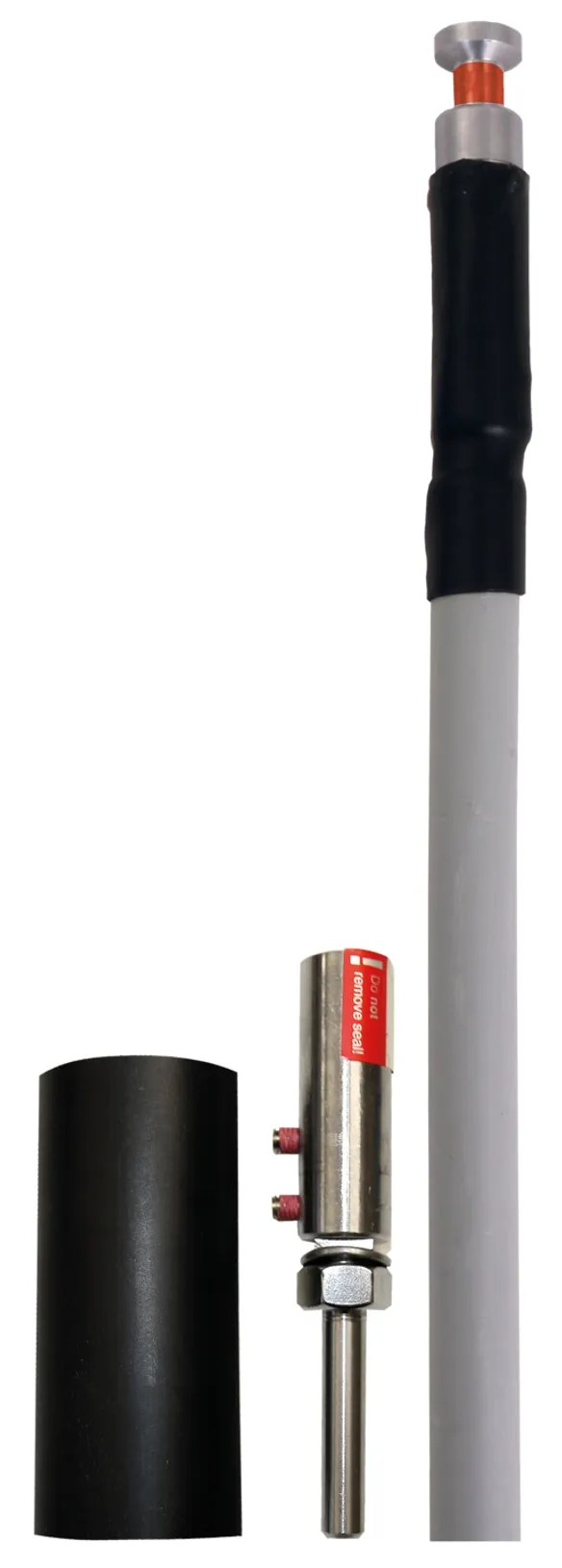

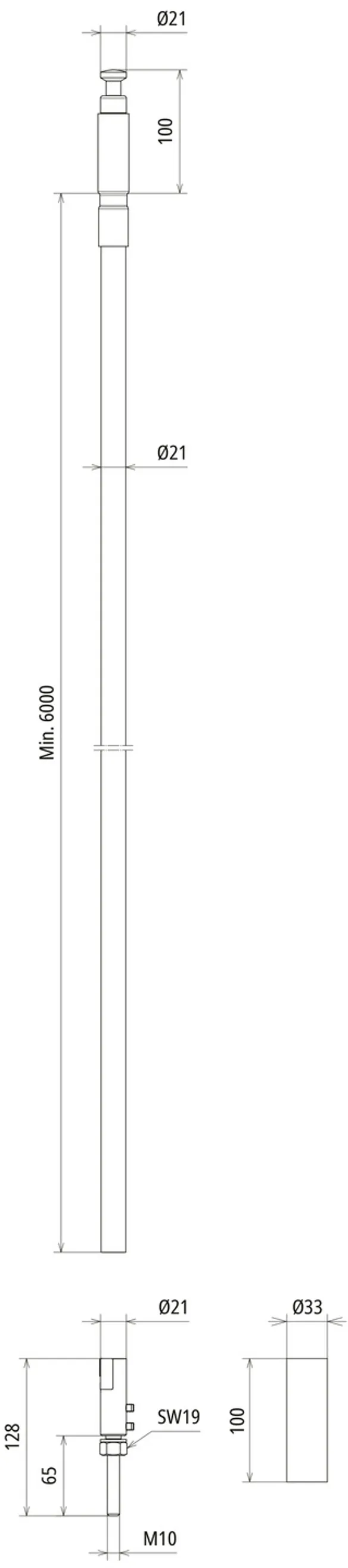

Conduttura HVI light plus (preassemblata, posa all’interno del tubo)

Con un elemento terminale per la posa all’interno e un elemento di collegamento (compreso sciolto nella fornitura).
Lunghezza minima d’ordine 6 m, indicare la lunghezza del cavo al momento dell’ordine (multipli di 0,5 m).

1 Prodotto

Art. 819636 HVI LI PL RIV 60 21 L6M GR

GTIN (EAN) 4013364485815, Codice doganale (EU): 85446010, Peso lordo: 5.57 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819636.stp

      Non siete autorizzati per eseguire un download 819636.stp

      Login
    • 819636.igs

      Non siete autorizzati per eseguire un download 819636.igs

      Login
    • 819636.jt

      Non siete autorizzati per eseguire un download 819636.jt

      Login
    • 819636.dwg

      Non siete autorizzati per eseguire un download 819636.dwg

      Login
    • 819636m_D.dxf

      Non siete autorizzati per eseguire un download 819636m_D.dxf

      Login
Conduttura HVI light plus (preassemblata, posa all’interno del tubo), colore grigio
Conduttura HVI light plus
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
Preassemblata per posa interna al tubo con un
elemento terminale e un elemento di collegamento a terra compreso sciolto nella fornitura
resistente alle intemperie e stabilizzata ai raggi UV
Materiale della conduttura: Cu
Materiale dell’isolamento: PE
Materiale della guaina: PE
Colore della conduttura: grigio ●
Diametro Ø conduttura: 21 mm
Ordine minimo: 6 m
Lunghezza massima ordinabile: 70 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL RIV 60 21 L6M GR
Art.: 819636
o similare.

Certificati



Caratteristiche tecniche

Materiale della conduttura Cu
Materiale dell’isolamento PE
Materiale della guaina PE
Colore della conduttura grigio ●
Diametro Ø conduttura 21 mm
Ordine minimo 6 m
Lunghezza massima ordinabile 70 m
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819636 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819636 è stato aggiunto al carrello.

Apri Web-Shop

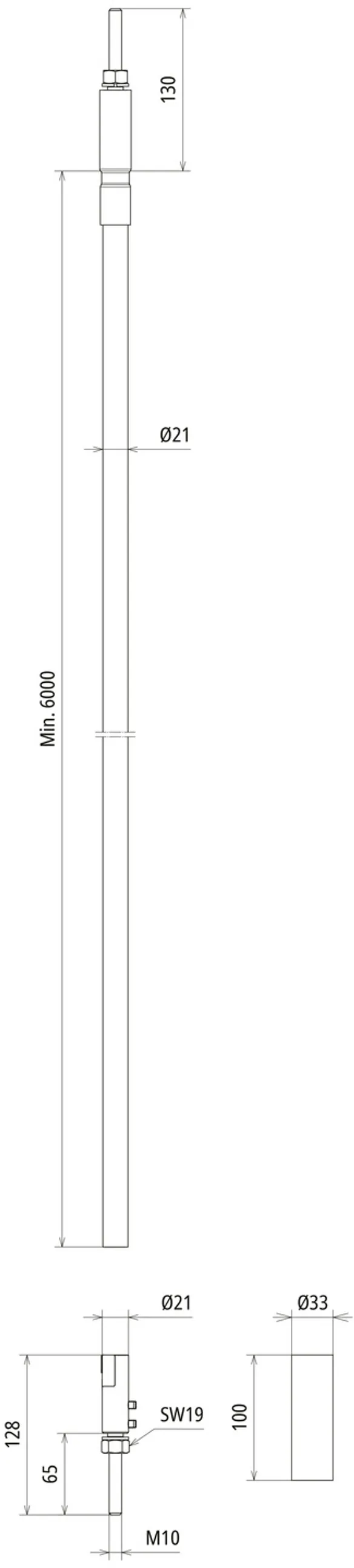

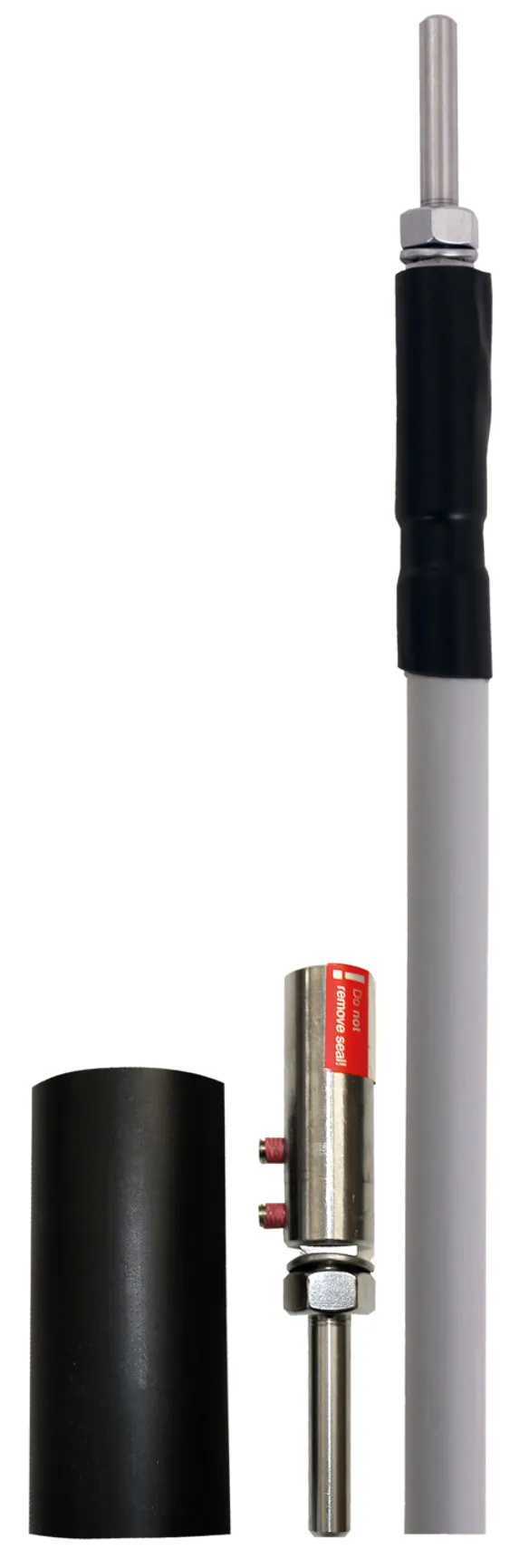

Conduttura HVI light plus (preassemblata, posa all’esterno del tubo)

Con un elemento terminale per la posa all’esterno e un elemento di collegamento (compreso sciolto nella fornitura).
Lunghezza minima d’ordine 6 m, indicare la lunghezza del cavo al momento dell’ordine (multipli di 0,5 m).

1 Prodotto

Art. 819638 HVI LI PL RAV 60 21 L6M GR

GTIN (EAN) 4013364499935, Codice doganale (EU): 85446010, Peso lordo: 5.57 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819638.stp

      Non siete autorizzati per eseguire un download 819638.stp

      Login
    • 819638.igs

      Non siete autorizzati per eseguire un download 819638.igs

      Login
    • 819638.jt

      Non siete autorizzati per eseguire un download 819638.jt

      Login
    • 819638.dwg

      Non siete autorizzati per eseguire un download 819638.dwg

      Login
    • 819638m_D.dxf

      Non siete autorizzati per eseguire un download 819638m_D.dxf

      Login
Conduttura HVI light plus (preassemblata, posa all’esterno del tubo), colore grigio
Conduttura HVI light plus
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
preassemblata per posa all’interno del tubo con un
elemento terminale e un elemento di connessione alla messa a terra compreso sciolto nella fornitura.
resistente alle intemperie e stabilizzata ai raggi UV
Materiale della conduttura: Cu
Materiale dell’isolamento: PE
Materiale della guaina: PE
Colore della conduttura: grigio ●
Diametro Ø conduttura: 21 mm
Ordine minimo: 6 m
Lunghezza massima ordinabile: 70 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL RAV 60 21 L6M GR
Art.: 819638
o similare.

Certificati



Caratteristiche tecniche

Materiale della conduttura Cu
Materiale dell’isolamento PE
Materiale della guaina PE
Colore della conduttura grigio ●
Diametro Ø conduttura 21 mm
Ordine minimo 6 m
Lunghezza massima ordinabile 70 m
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819638 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819638 è stato aggiunto al carrello.

Apri Web-Shop

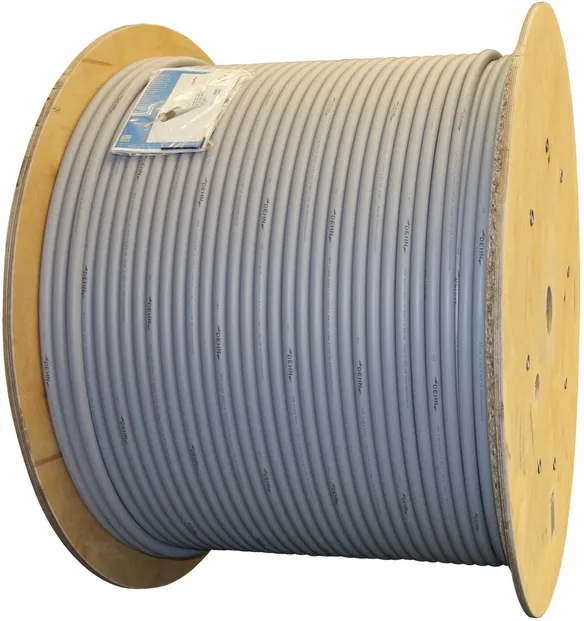

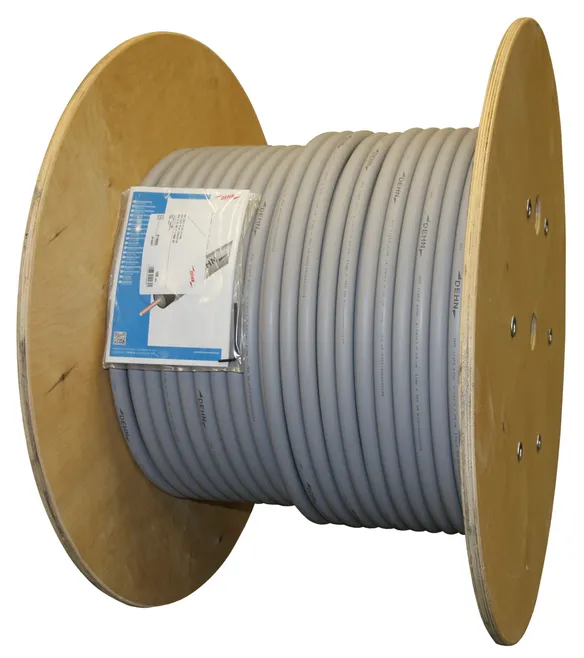

Conduttura HVI light plus (merce su bobina)

La conduttura HVI light plus per l’assemblaggio in loco viene consegnata su una bobina a perdere in legno compensato incl. una chiave a brugola. Lunghezza 100 / 500 m.

2 Prodotti

Art. 819600 HVI LI PL 60 21 L100M GR

GTIN (EAN) 4013364499645, Codice doganale (EU): 85446010, Peso lordo: 470.00 g/m, UM: 100.00 m

Immagini

Maggior informazioni

Conduttura HVI light plus (merce su bobina), colore grigio
Conduttura HVI light plus
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
resistente alle intemperie e stabilizzata ai raggi UV
Materiale della conduttura: Cu
Materiale dell’isolamento: PE
Materiale della guaina: PE
Colore della conduttura: grigio ●
Diametro Ø conduttura: 21 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL 60 21 L100M GR
Art.: 819600
o similare.

Certificati



Caratteristiche tecniche

Materiale della conduttura Cu
Materiale dell’isolamento PE
Materiale della guaina PE
Colore della conduttura grigio ●
Diametro Ø conduttura 21 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819600 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819600 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819605 HVI LI PL 60 21 L500M GR

GTIN (EAN) 4013364499652, Codice doganale (EU): 85446010, Peso lordo: 470.00 g/m, UM: 500.00 m

Immagini

Maggior informazioni

Conduttura HVI light plus (merce su bobina), colore grigio
Conduttura HVI light plus
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
resistente alle intemperie e stabilizzata ai raggi UV
Materiale della conduttura: Cu
Materiale dell’isolamento: PE
Materiale della guaina: PE
Colore della conduttura: grigio ●
Diametro Ø conduttura: 21 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL 60 21 L500M GR
Art.: 819605
o similare.

Certificati



Caratteristiche tecniche

Materiale della conduttura Cu
Materiale dell’isolamento PE
Materiale della guaina PE
Colore della conduttura grigio ●
Diametro Ø conduttura 21 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819605 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819605 è stato aggiunto al carrello.

Apri Web-Shop

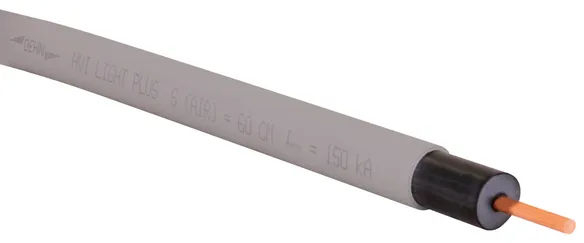

Conduttura HVI light plus (tagliata su misura)

Conduttura HVI light plus tagliata su misura per l’assemblaggio in loco. La conduttura viene fornita come rotolo.
Indicare la lunghezza del conduttore al momento dell’ordine (multipli di 0,5 m).

1 Prodotto

Art. 819609 HVI LI PL 60 21 L .. GR

GTIN (EAN) 4013364481794, Codice doganale (EU): 85446010, Peso lordo: 5.26 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI light plus (tagliata su misura), colore grigio
Conduttura HVI light plus
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
resistente alle intemperie e stabilizzata ai raggi UV
Conduttore tagliato a misura 6,0-70,0 m
Materiale della conduttura: Cu
Materiale dell’isolamento: PE
Materiale della guaina: PE
Colore della conduttura: grigio ●
Diametro Ø conduttura: 21 mm
Ordine minimo: 6 m
Lunghezza massima ordinabile: 70 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL 60 21 L .. GR
Art.: 819609
o similare.

Certificati



Caratteristiche tecniche

Materiale della conduttura Cu
Materiale dell’isolamento PE
Materiale della guaina PE
Colore della conduttura grigio ●
Diametro Ø conduttura 21 mm
Ordine minimo 6 m
Lunghezza massima ordinabile 70 m
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819609 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819609 è stato aggiunto al carrello.

Apri Web-Shop
