Kit per rivelatore di tensione PHE

Verificare in modo facile e sicuro

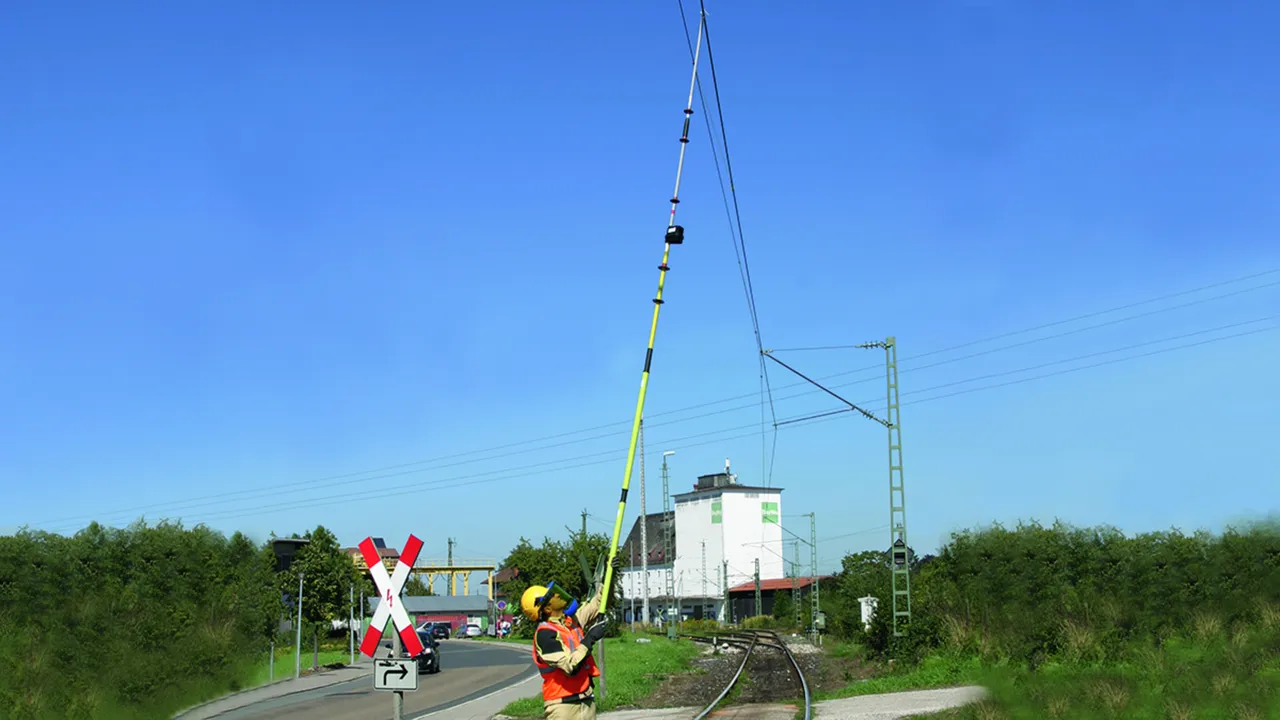

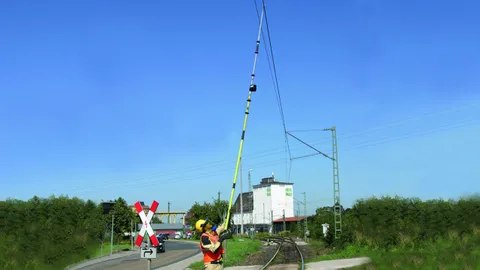

Per le linee di contatto aereo delle ferrovie elettrificate
Risparmio di costi e spazio per il trasporto
Facile da maneggiare per mezzo del semplice sistema a innesto

Dettagli

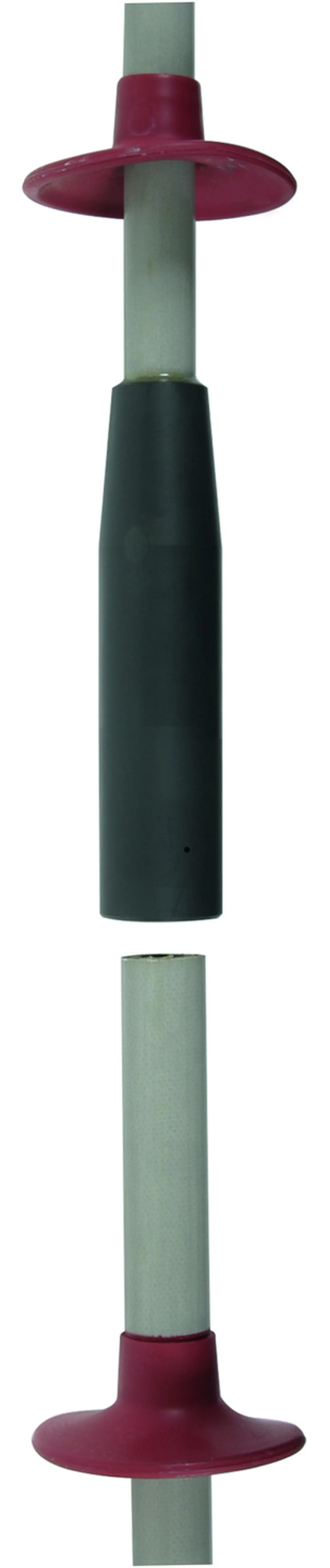

Puntale di prova componibile (2 pezzi) con innesto robusto avvitabile (esecuzione in sei parti adatta per il trasporto in auto).

lorem ipsum — Puntale di prova componibile (2 pezzi) con innesto robusto avvitabile (esecuzione in sei parti adatta per il trasporto in auto).

lorem ipsum

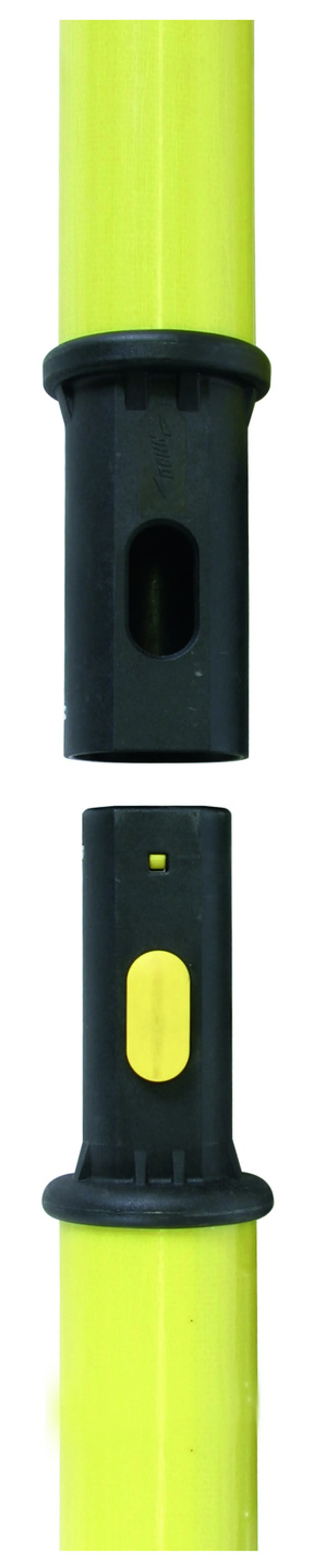

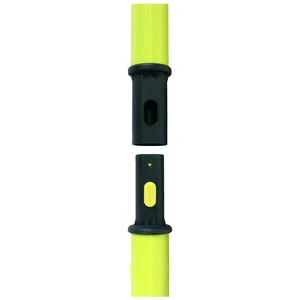

Fioretto d'isolamento con giunto a innesto antirotazione.

lorem ipsum — Fioretto d'isolamento con giunto a innesto antirotazione.

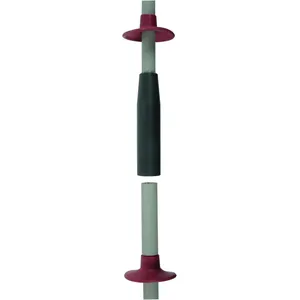

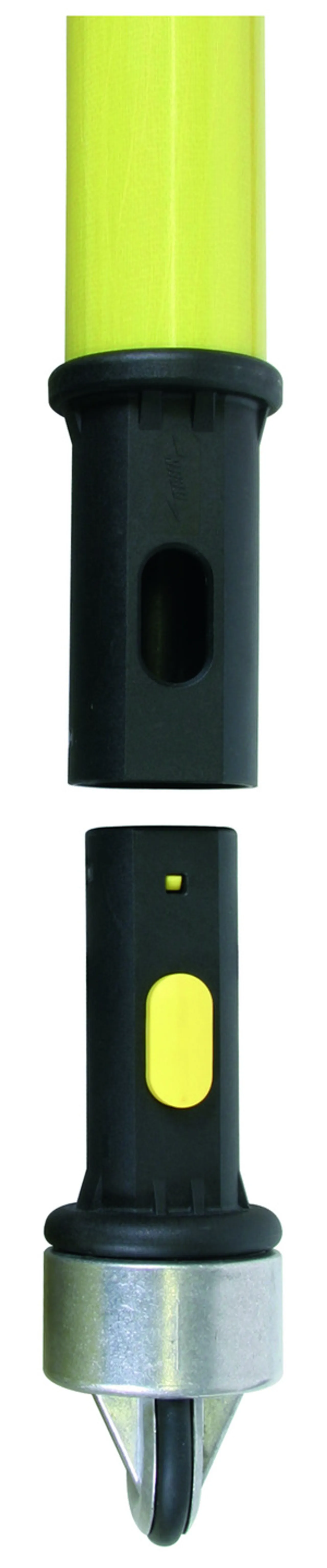

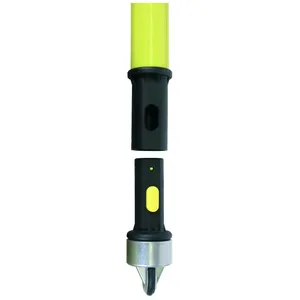

Terminale con giunto a innesto e asola ad anello contro lo scivolamento.

lorem ipsum — Terminale con giunto a innesto e asola ad anello contro lo scivolamento.

Tensione nominale 15 kV / 16,7 Hz

Componibile (quattro parti)

1 Prodotto

Art. 766616 PHE 15 16.7 4T TA

GTIN (EAN) 4013364126091, Codice doganale (EU): 90303370, Peso lordo: 5.09 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

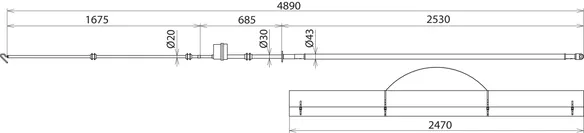

Tensione nominale (U_N )	15 kV
Frequenza	16,7 Hz
Lunghezza totale (l_G )	4890 mm
Immersione (I_O )	1675 mm
Disegno DB (Ferrovie Tedesche) n.	3 Ebgw 02.51
Materiale DB (Ferrovie Tedesche) n.	237 129

Tensione nominale (U_N )	15 kV
Frequenza	16,7 Hz
Lunghezza totale (l_G )	4890 mm
Lunghezza d'isolamento (l_I )	685 mm
Immersione (I_O )	1675 mm
Lunghezza puntale	1900 mm
Lunghezza asta di attivazione (con elemento protettivo per la mano)	640 mm
Lunghezza asta di attivazione (terminale)	2530 mm
Disegno DB (Ferrovie Tedesche) n.	3 Ebgw 02.51
Materiale DB (Ferrovie Tedesche) n.	237 129
Norma	DIN VDE 0681-6
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'esterno
Applicazione	linee di contatto aeree di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Batteria	al litio
Materiale elettrodo di prova	Fe/gal Zn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro

Prodotto 766616 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 766616 è stato aggiunto al carrello.

Apri Web-Shop

Tensione nominale 15 kV / 16,7 Hz (esecuzione adatta per trasporto in auto)

Componibile (sei parti)

1 Prodotto

Art. 766617 PHE 15 16.7 6T TA

GTIN (EAN) 4013364101760, Codice doganale (EU): 90303370, Peso lordo: 4.95 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	15 kV
Frequenza	16,7 Hz

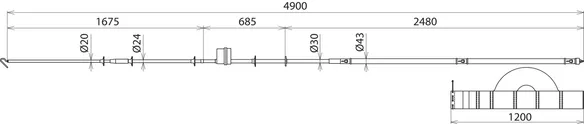

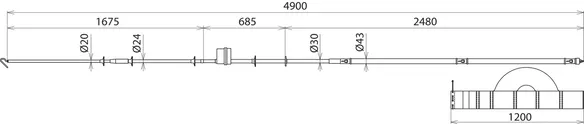

Lunghezza totale (l_G )	4900 mm
Immersione (I_O )	1675 mm
Disegno DB (Ferrovie Tedesche) n.	3 Ebgw 02.53
Materiale DB (Ferrovie Tedesche) n.	652 975

Tensione nominale (U_N )	15 kV
Frequenza	16,7 Hz
Lunghezza totale (l_G )	4900 mm
Lunghezza d'isolamento (l_I )	685 mm
Immersione (I_O )	1675 mm
Lunghezza puntale	975 + 965 mm
Lunghezza asta di attivazione (con elemento protettivo per la mano)	1080 mm
Lunghezza asta di attivazione (pezzo intermedio)	1035
Lunghezza asta di attivazione (terminale)	1035 mm
Disegno DB (Ferrovie Tedesche) n.	3 Ebgw 02.53
Materiale DB (Ferrovie Tedesche) n.	652 975
Norma	DIN VDE 0681-6
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'esterno
Applicazione	linee di contatto aereo di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Batteria	al litio
Materiale elettrodo di prova	Fe/gal Zn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
