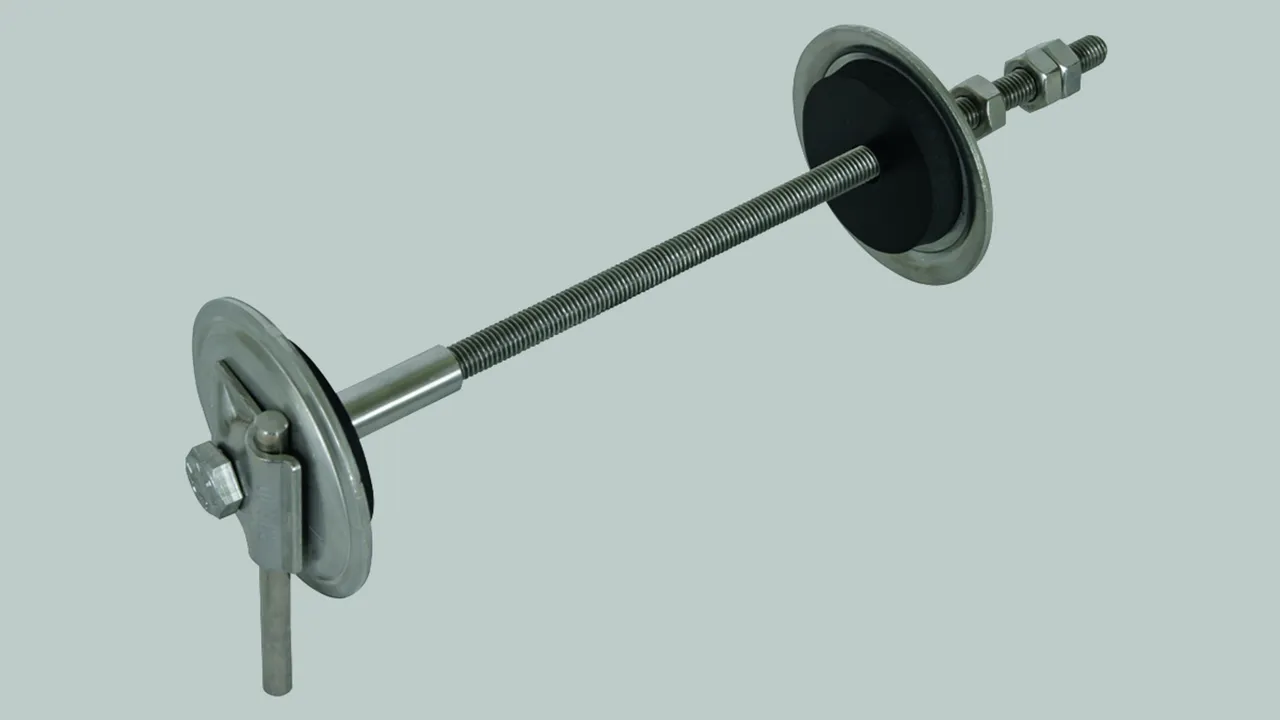

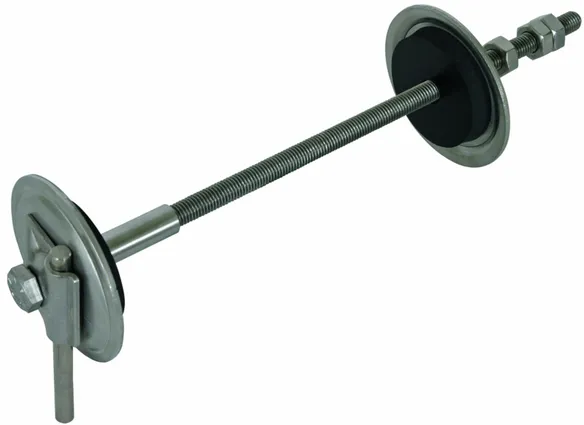

Passanti per tetti e pareti

Con morsetto MV in INOX (AISI 316) per conduttori tondi 8-10 mm.
Per il passaggio stagno di conduttori di terra ed equipontenzilità di pareti e muri; con asta filettata M10 in INOX.

Esecuzione per l’installazione successiva con foro (Ø14 mm) oppure tramite gli elementi del cassero. Con prova alla pressione dell'acqua fino a 1 bar, equivalente all'installazione fino a 10 m di profondità in acqua ferma.

Il passante è pronto per il collegamento con morsetto MV e tutte le parti rivolte verso il terreno sono in INOX (V4A).
La tenuta stagna vine effettuata tramite la pressione dei dischi a neoprene contro la parete/facciata (flangia fissa e libera).
Il montaggio può essere eseguito dall'interno da un installatore. Tramite il controdado (interno) puó essere fermata durante il fissaggio l'asta filettata.

3 Prodotti

Art. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN (EAN) 4013364136335, Codice doganale (EU): 85359000, Peso lordo: 580.00 g, UM: 5.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Passante per tetti e pareti con morsetto MV in INOX (V4A)
Passante per tetti e pareti
per il passaggio a tenuta stagna con acqua in pressione di pareti
di conduttori di terra ed equipotenzialità, con asta filettata M10 in INOX.
Con prova con acqua in pressione fino a 1 bar che rappresenta una situazione
d'installazione fino a una profondità di 10 m in acqua ferma.
Lunghezza passante: 100-300 mm
Materiale rondella: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EWD MVK8.10 M10 L100 300 V4A
Art.: 478410
o similare.

Certificati

Caratteristiche tecniche

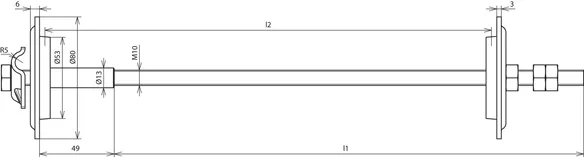

Lunghezza passante (l2)	100-300 mm
Lunghezza asta filettata (l1)	308 mm
Guarnizione	neoprene
Rondella di tenuta Ø	80 mm
Materiale rondella	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Riferimento norma	CEI EN 62561-1

Lunghezza passante (l2)	100-300 mm
Lunghezza asta filettata (l1)	308 mm
Guarnizione	neoprene
Rondella di tenuta Ø	80 mm
Materiale rondella	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale asta filettata / dado	INOX
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Riferimento norma	CEI EN 62561-1

Prodotto 478410 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478410 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN (EAN) 4013364136342, Codice doganale (EU): 85359000, Peso lordo: 680.00 g, UM: 5.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Passante per tetti e pareti con morsetto MV in INOX (V4A)
Passante per tetti e pareti
per il passaggio a tenuta stagna con acqua in pressione di pareti
di conduttori di terra ed equipotenzialità, con asta filettata M10 in INOX.
Con prova con acqua in pressione fino a 1 bar che rappresenta una situazione
d'installazione fino a una profondità di 10 m in acqua ferma.

Lunghezza passante: 300-500 mm
Materiale rondella: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EWD MVK8.10 M10 L300 500 V4A
Art.: 478430
o similare.

Certificati

Caratteristiche tecniche

Lunghezza passante (l2)	300-500 mm
Lunghezza asta filettata (l1)	508 mm
Guarnizione	neoprene
Rondella di tenuta Ø	80 mm
Materiale rondella	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Riferimento norma	CEI EN 62561-1

Lunghezza passante (l2)	300-500 mm
Lunghezza asta filettata (l1)	508 mm
Guarnizione	neoprene
Rondella di tenuta Ø	80 mm
Materiale rondella	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale asta filettata / dado	INOX
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Riferimento norma	CEI EN 62561-1

Prodotto 478430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478430 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN (EAN) 4013364136359, Codice doganale (EU): 85359000, Peso lordo: 780.00 g, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Passante per tetti e pareti con morsetto MV in INOX (V4A)
Passante per tetti e pareti
per il passaggio a tenuta stagna con acqua in pressione di pareti
di conduttori di terra ed equipotenzialità, con asta filettata M10 in INOX.
Con prova con acqua in pressione fino a 1 bar che rappresenta una situazione
d'installazione fino a una profondità di 10 m in acqua ferma.

Lunghezza passante: 500-700 mm
Materiale rondella: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EWD MVK8.10 M10 L500 700 V4A
Art.: 478450
o similare.

Certificati

Caratteristiche tecniche

Lunghezza passante (l2)	500-700 mm
Lunghezza asta filettata (l1)	708 mm
Guarnizione	neoprene
Rondella di tenuta Ø	80 mm
Materiale rondella	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Riferimento norma	CEI EN 62561-1

Lunghezza passante (l2)	500-700 mm
Lunghezza asta filettata (l1)	708 mm
Guarnizione	neoprene
Rondella di tenuta Ø	80 mm
Materiale rondella	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale asta filettata / dado	INOX
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Riferimento norma	CEI EN 62561-1
