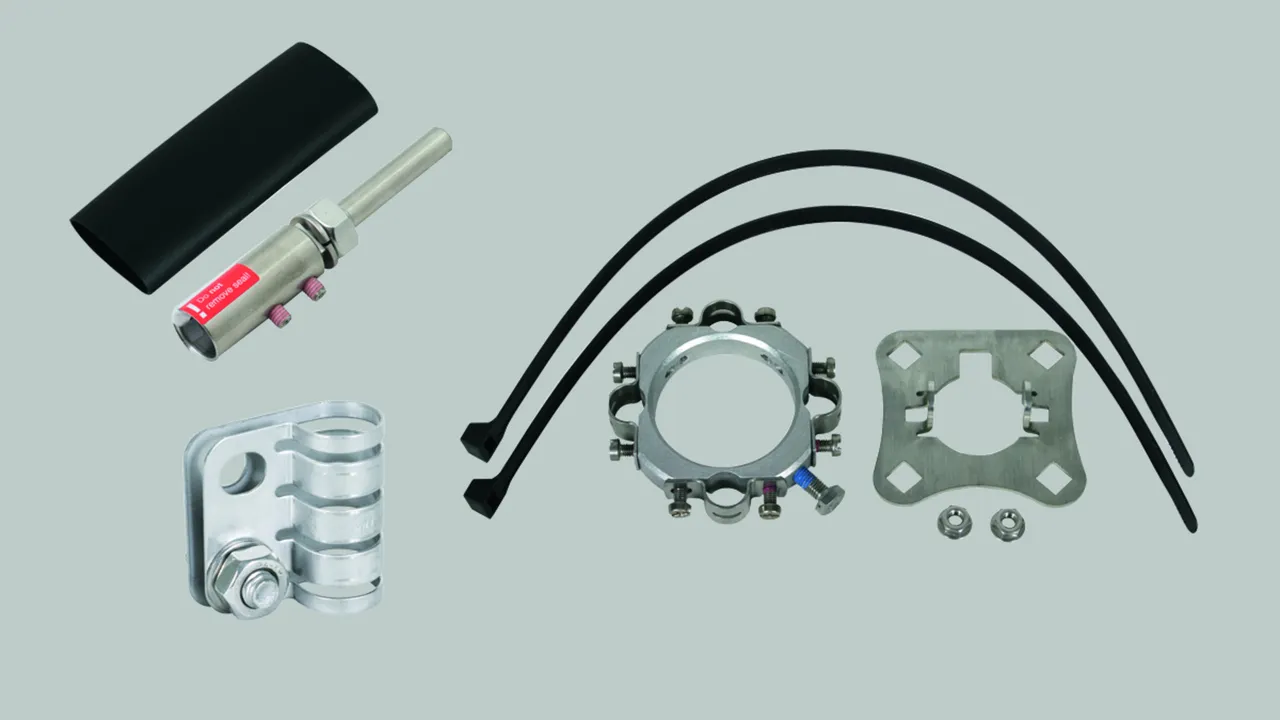

Elementi di connessione per la conduttura HVI light
:quality(98)/dehn.it/store/f/51586234/HDVORSCHAU/819299_Collage_16-9.jpg)
:quality(98)/dehn.it/store/f/51586234/HDVORSCHAU/819299_Collage_16-9.jpg)

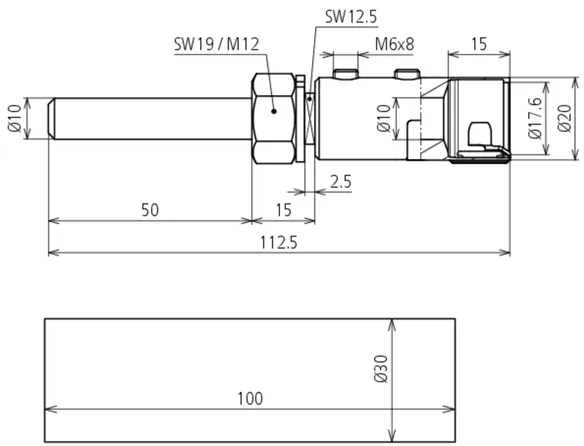

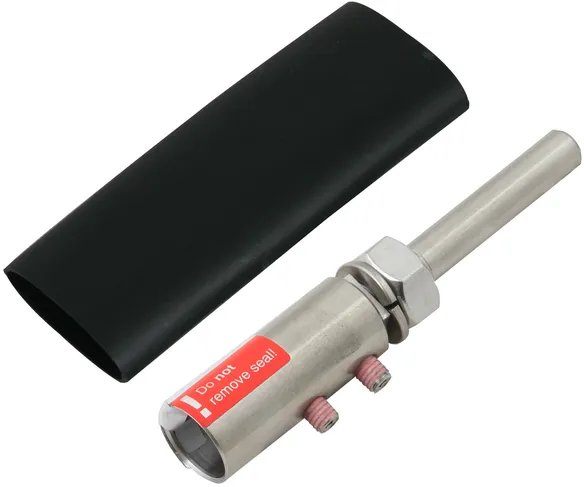

Art. 819299 AE BO10 KF HVI LI V2A
GTIN (EAN) 4013364118911, Codice doganale (EU): 85359000, Peso lordo: 140.00 g, UM: 1.00 pz.
:quality(98)/dehn.it/store/f/51586244/HDVORSCHAU/819299.jpg)
:quality(98)/dehn.it/store/f/51586244/HDVORSCHAU/819299.jpg)
:quality(98)/dehn.it/store/f/51586245/HDVORSCHAU/819299m_D.jpg)
:quality(98)/dehn.it/store/f/51586245/HDVORSCHAU/819299m_D.jpg)
Caratteristiche tecniche
| Materiale | INOX |
| Connessione | perno Ø10 mm, L 50 mm |
| Esecuzione | con grova |
| Vite | barra filettata M6 x 8 mm |

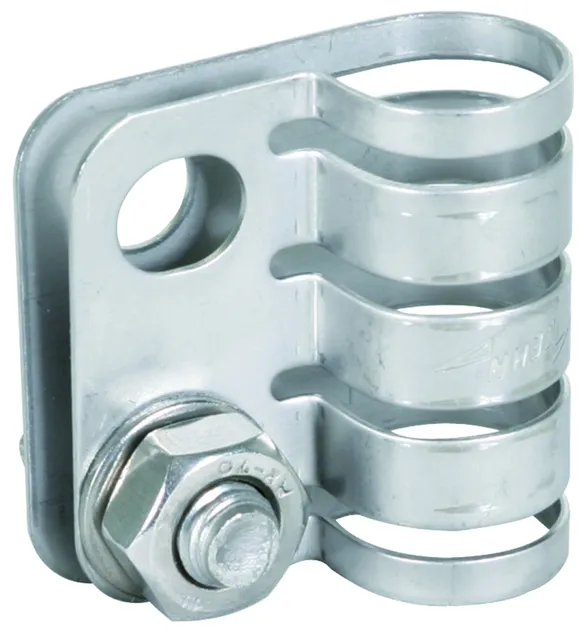

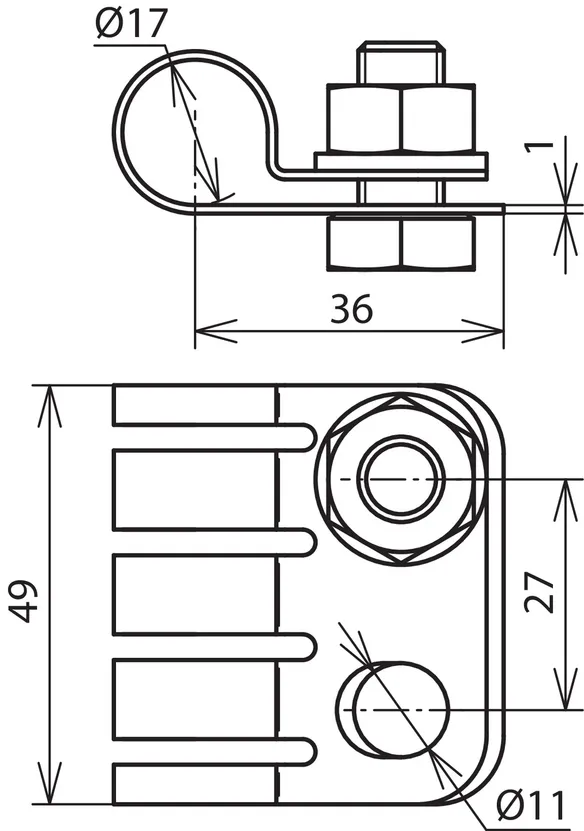

Art. 410219 PAE 17 20 AB11 V2A
GTIN (EAN) 4013364118829, Codice doganale (EU): 85359000, Peso lordo: 74.00 g, UM: 1.00 pz.
:quality(98)/dehn.it/store/f/51586255/HDVORSCHAU/410219.jpg)
:quality(98)/dehn.it/store/f/51586255/HDVORSCHAU/410219.jpg)
:quality(98)/dehn.it/store/f/51586256/HDVORSCHAU/410219m_D.jpg)
:quality(98)/dehn.it/store/f/51586256/HDVORSCHAU/410219m_D.jpg)
Caratteristiche tecniche
| Materiale | INOX |
| Campo di serraggio Ø | 17 mm |
| Connessione foro Ø | 11 mm |
| Vite | di M10 x 20 mm |
| Riferimento normativo | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |

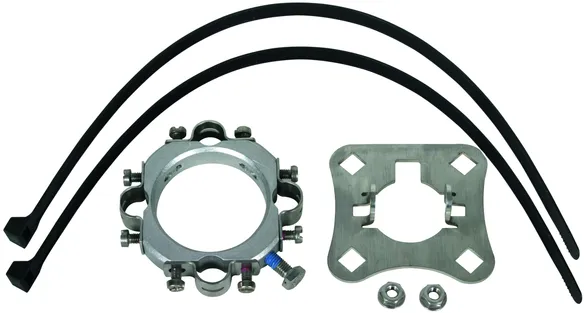

Set di fissaggio per la conduttura HVI light
Set di fissaggio per il montaggio della conduttura HVI light sul tubo portante Ø 50 mm (ad es. tubo portante HVI long), composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo a fessura (Ø 17 mm) per l’adattatore (comprese due fascette fermacavo).
1 Prodotto
Art. 819289 BFS SR D50 4AE HVI LI AL V2A
GTIN (EAN) 4013364236486, Codice doganale (EU): 85389099, Peso lordo: 530.00 g, UM: 1.00 pz.
Immagini
:quality(98)/dehn.it/store/f/51586266/HDVORSCHAU/819289.jpg)
:quality(98)/dehn.it/store/f/51586266/HDVORSCHAU/819289.jpg)
:quality(98)/dehn.it/store/f/51586267/HDVORSCHAU/819289m_D.jpg)
:quality(98)/dehn.it/store/f/51586267/HDVORSCHAU/819289m_D.jpg)
Caratteristiche tecniche
| Materiale | INOX / Al |
| Campo di serraggio pannello di connessione | foro quadro 13 mm |
| Riferimento normativo | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |

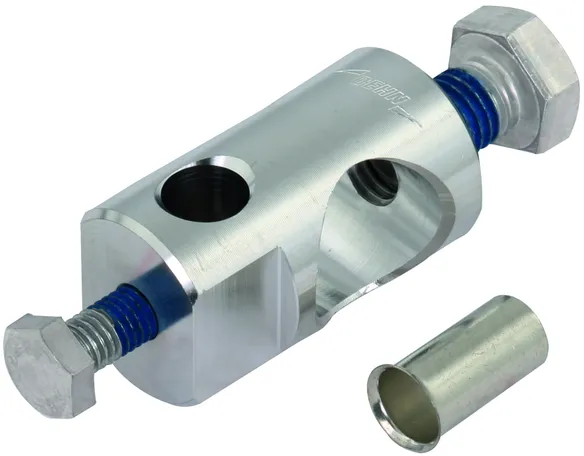

Art. 105229 BB 1XB11GSM8 1XB23GSM12 AL
GTIN (EAN) 4013364280625, Codice doganale (EU): 85389099, Peso lordo: 98.80 g, UM: 10.00 pz.
:quality(98)/dehn.it/store/f/51586280/HDVORSCHAU/105229.jpg)
:quality(98)/dehn.it/store/f/51586280/HDVORSCHAU/105229.jpg)
:quality(98)/dehn.it/store/f/51586281/HDVORSCHAU/105229m_D.jpg)
:quality(98)/dehn.it/store/f/51586281/HDVORSCHAU/105229m_D.jpg)
Caratteristiche tecniche
| Materiale | Al |
| Connessione | 1x B 11 mm, 1x B 23 mm |
| Vite | di M8 x 10 mm, di M12 x 20 mm |
| Manicotto per cavi | 50 mm² |
| Materiale manicotto per cavi | Cu /gal Sn |
