Collare per pluviali

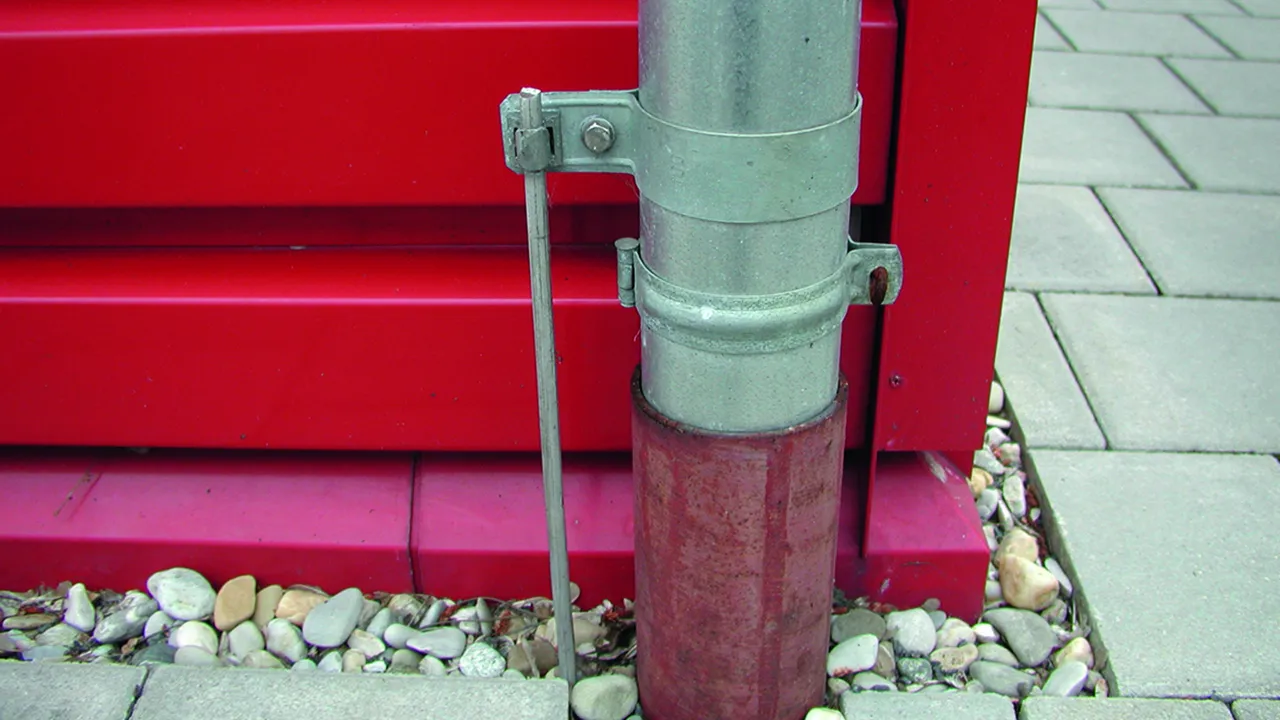

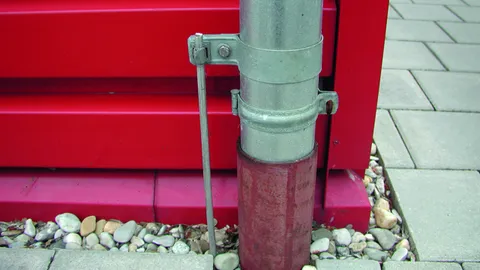

Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Possibilità di collegamento per Td p.es. con conettore KS Art. 301 000 oppure con cavallotto di fissaggio Art. 390 150 (a seconda del materiale).

Per diametri fissi del tubo

4 Prodotti

Art. 420100 RRS 100 B11 STTZN

GTIN (EAN) 4013364022805, Codice doganale (EU): 85359000, Peso lordo: 141.96 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 420100.stp

      Non siete autorizzati per eseguire un download 420100.stp

      Login
    • 420100.igs

      Non siete autorizzati per eseguire un download 420100.igs

      Login
    • 420100.jt

      Non siete autorizzati per eseguire un download 420100.jt

      Login
    • 420100.dwg

      Non siete autorizzati per eseguire un download 420100.dwg

      Login
    • 420100m_D.dxf

      Non siete autorizzati per eseguire un download 420100m_D.dxf

      Login

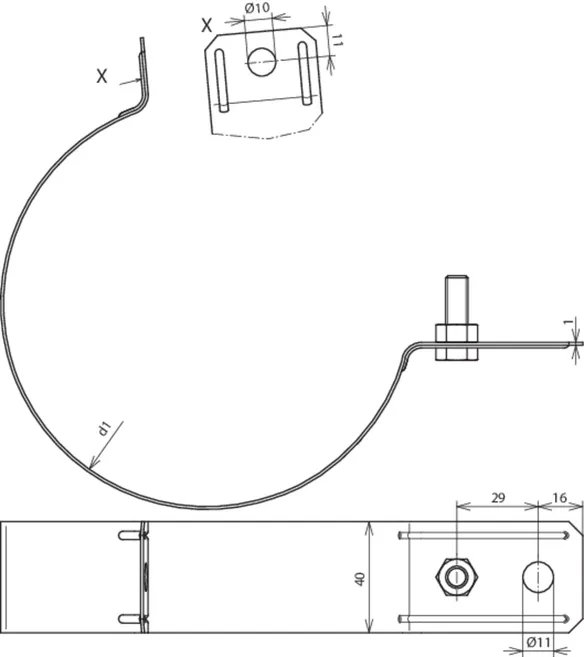

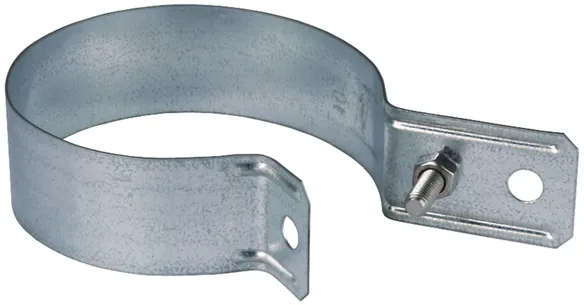

Collare per pluviali Fe/tZn Campo di serraggio tubo Ø 100 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 100 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 100 B11 STTZN
Art.: 420100
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 100 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 420100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 420120 RRS 120 B11 STTZN

GTIN (EAN) 4013364022829, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 420120.stp

      Non siete autorizzati per eseguire un download 420120.stp

      Login
    • 420120.igs

      Non siete autorizzati per eseguire un download 420120.igs

      Login
    • 420120.jt

      Non siete autorizzati per eseguire un download 420120.jt

      Login
    • 420120.dwg

      Non siete autorizzati per eseguire un download 420120.dwg

      Login
    • 420100m_D.dxf

      Non siete autorizzati per eseguire un download 420100m_D.dxf

      Login
Collare per pluviali Fe/tZn Campo di serraggio tubo Ø 120 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 120 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 120 B11 STTZN
Art.: 420120
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 120 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 420120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420120 è stato aggiunto al carrello.

Apri Web-Shop

Art. 420107 RRS 100 B11 CU

GTIN (EAN) 4013364045828, Codice doganale (EU): 85359000, Peso lordo: 162.86 g, UM: 1.00 pz.

Immagini

Maggior informazioni

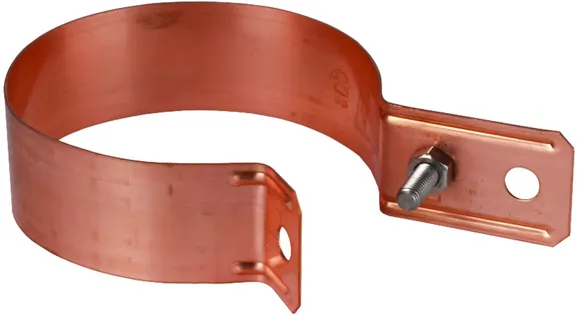

Collare per pluviali Cu Campo di serraggio tubo Ø 100 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 100 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 100 B11 CU
Art.: 420107
o similare.

Certificati



Caratteristiche tecniche

Materiale Cu
Campo di serraggio tubo Ø (d1) 100 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 420107 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420107 è stato aggiunto al carrello.

Apri Web-Shop

Art. 420127 RRS 120 B11 CU

GTIN (EAN) 4013364045804, Codice doganale (EU): 85359000, Peso lordo: 190.96 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 420120.stp

      Non siete autorizzati per eseguire un download 420120.stp

      Login
    • 420120.igs

      Non siete autorizzati per eseguire un download 420120.igs

      Login
    • 420120.jt

      Non siete autorizzati per eseguire un download 420120.jt

      Login
    • 420120.dwg

      Non siete autorizzati per eseguire un download 420120.dwg

      Login
    • 420100m_D.dxf

      Non siete autorizzati per eseguire un download 420100m_D.dxf

      Login
Collare per pluviali Cu Campo di serraggio tubo Ø 120 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 120 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 120 B11 CU
Art.: 420127
o similare.

Certificati



Caratteristiche tecniche

Materiale Cu
Campo di serraggio tubo Ø (d1) 120 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 420127 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420127 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione bimetallica

Per il collegamento di conduttori in acciaio con pluviali in Cu. Con cavallotto di fissaggio in Fe/tZn e piastra intermedia (cupal).

1 Prodotto

Art. 420207 ZMRRS 100 KB 6.10 CU STTZN

GTIN (EAN) 4013364045873, Codice doganale (EU): 85359000, Peso lordo: 219.66 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 420207.stp

      Non siete autorizzati per eseguire un download 420207.stp

      Login
    • 420207.igs

      Non siete autorizzati per eseguire un download 420207.igs

      Login
    • 420207.jt

      Non siete autorizzati per eseguire un download 420207.jt

      Login
    • 420207.dwg

      Non siete autorizzati per eseguire un download 420207.dwg

      Login
    • 420207m_D.dxf

      Non siete autorizzati per eseguire un download 420207m_D.dxf

      Login

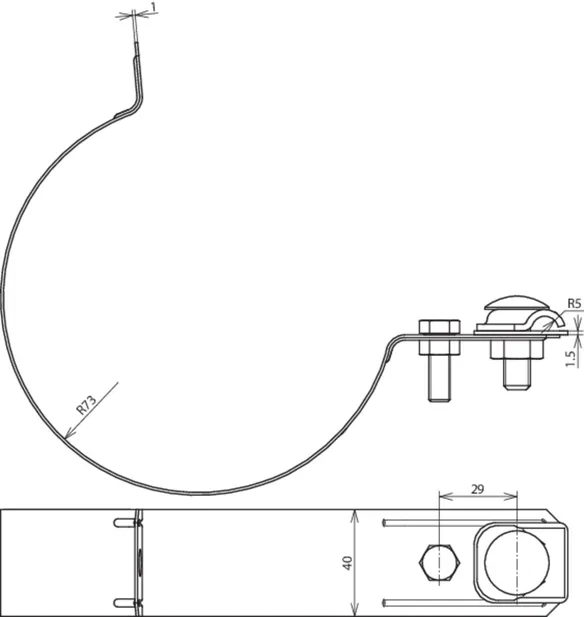

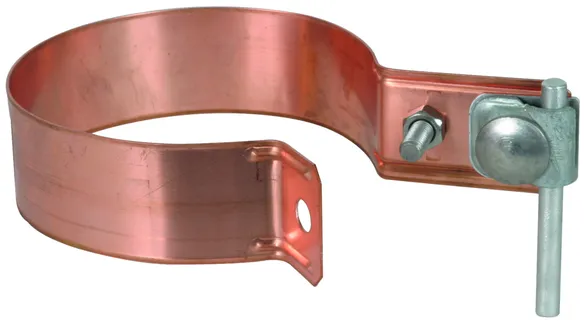

Collare per pluviali Esecuzione bimetallica Cu / Fe/tZn
Collare per pluviali per il collegamento di conduttori in acciaio con pluviali in Cu. Con cavallotto di fissaggio in Fe/tZn e piastra intermedia (cupal)
Materiale: Cu / Fe/tZn
Campo di serraggio tubo Ø: 100 mm
Campo di serraggio Td: 6-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ZMRRS 100 KB 6.10 CU STTZN
Art.: 420207
o similare.



Caratteristiche tecniche

Materiale Cu / Fe/tZn
Campo di serraggio tubo Ø (d1) 100 mm
Campo di serraggio Td 6-10 mm
Riferimento norma CEI EN 62561-1

Prodotto 420207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420207 è stato aggiunto al carrello.

Apri Web-Shop

Tipo RV regolabile

Con marcatura ed ulteriore blocco contro lo svitamento della vite di fissaggio, punti di piegatura e di taglio predisposti.

8 Prodotti

Art. 423010 RRS V 60.100 B10.5 STTZN

GTIN (EAN) 4013364054325, Codice doganale (EU): 85359000, Peso lordo: 117.96 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423010.stp

      Non siete autorizzati per eseguire un download 423010.stp

      Login
    • 423010.igs

      Non siete autorizzati per eseguire un download 423010.igs

      Login
    • 423010.jt

      Non siete autorizzati per eseguire un download 423010.jt

      Login
    • 423010.dwg

      Non siete autorizzati per eseguire un download 423010.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login

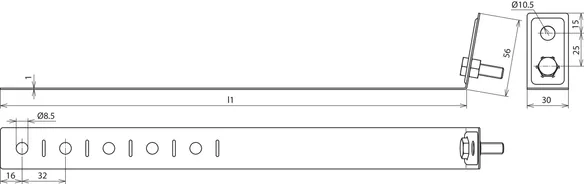

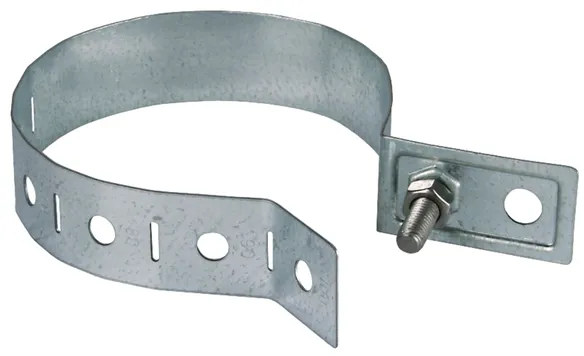

Collare per pluviali Tipo RV regolabile Fe/tZn
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 STTZN
Art.: 423010
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423011 RRS V 60.100 B10.5 AL

GTIN (EAN) 4013364054332, Codice doganale (EU): 85359000, Peso lordo: 53.46 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423010.stp

      Non siete autorizzati per eseguire un download 423010.stp

      Login
    • 423010.igs

      Non siete autorizzati per eseguire un download 423010.igs

      Login
    • 423010.jt

      Non siete autorizzati per eseguire un download 423010.jt

      Login
    • 423010.dwg

      Non siete autorizzati per eseguire un download 423010.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login

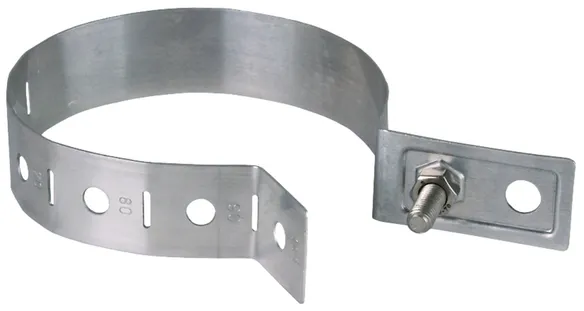

Collare per pluviali Tipo RV regolabile Al
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Al
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 AL
Art.: 423011
o similare.

Certificati



Caratteristiche tecniche

Materiale Al
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423017 RRS V 60.100 B10.5 CU

GTIN (EAN) 4013364054349, Codice doganale (EU): 85359000, Peso lordo: 123.56 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423010.stp

      Non siete autorizzati per eseguire un download 423010.stp

      Login
    • 423010.igs

      Non siete autorizzati per eseguire un download 423010.igs

      Login
    • 423010.jt

      Non siete autorizzati per eseguire un download 423010.jt

      Login
    • 423010.dwg

      Non siete autorizzati per eseguire un download 423010.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login

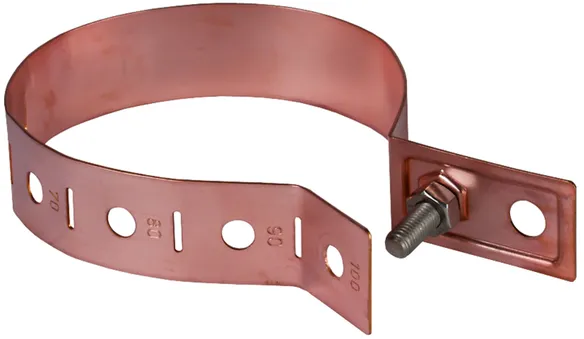

Collare per pluviali Tipo RV regolabile Cu
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 CU
Art.: 423017
o similare.

Certificati



Caratteristiche tecniche

Materiale Cu
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423019 RRS V 60.100 B10.5 V2A

GTIN (EAN) 4013364054356, Codice doganale (EU): 85359000, Peso lordo: 114.26 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423010.stp

      Non siete autorizzati per eseguire un download 423010.stp

      Login
    • 423010.igs

      Non siete autorizzati per eseguire un download 423010.igs

      Login
    • 423010.jt

      Non siete autorizzati per eseguire un download 423010.jt

      Login
    • 423010.dwg

      Non siete autorizzati per eseguire un download 423010.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login

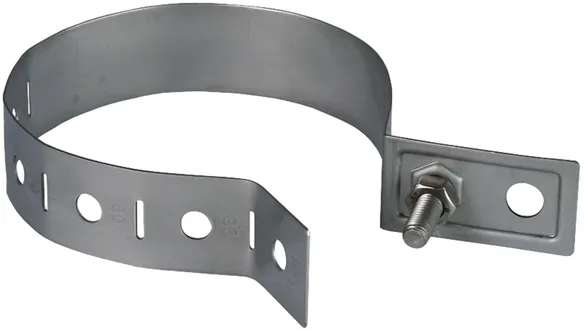

Collare per pluviali Tipo RV regolabile INOX
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: INOX
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 V2A
Art.: 423019
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423019 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423020 RRS V 60.150 B10.5 STTZN

GTIN (EAN) 4013364054288, Codice doganale (EU): 85359000, Peso lordo: 144.18 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423020.stp

      Non siete autorizzati per eseguire un download 423020.stp

      Login
    • 423020.igs

      Non siete autorizzati per eseguire un download 423020.igs

      Login
    • 423020.jt

      Non siete autorizzati per eseguire un download 423020.jt

      Login
    • 423020.dwg

      Non siete autorizzati per eseguire un download 423020.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login
Collare per pluviali Tipo RV regolabile Fe/tZn
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 STTZN
Art.: 423020
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423020 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423021 RRS V 60.150 B10.5 AL

GTIN (EAN) 4013364054295, Codice doganale (EU): 85359000, Peso lordo: 67.58 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423020.stp

      Non siete autorizzati per eseguire un download 423020.stp

      Login
    • 423020.igs

      Non siete autorizzati per eseguire un download 423020.igs

      Login
    • 423020.jt

      Non siete autorizzati per eseguire un download 423020.jt

      Login
    • 423020.dwg

      Non siete autorizzati per eseguire un download 423020.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login
Collare per pluviali Tipo RV regolabile Al
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Al
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 AL
Art.: 423021
o similare.

Certificati



Caratteristiche tecniche

Materiale Al
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423027 RRS V 60.150 B10.5 CU

GTIN (EAN) 4013364054301, Codice doganale (EU): 85359000, Peso lordo: 162.48 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423020.stp

      Non siete autorizzati per eseguire un download 423020.stp

      Login
    • 423020.igs

      Non siete autorizzati per eseguire un download 423020.igs

      Login
    • 423020.jt

      Non siete autorizzati per eseguire un download 423020.jt

      Login
    • 423020.dwg

      Non siete autorizzati per eseguire un download 423020.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login
Collare per pluviali Tipo RV regolabile Cu
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 CU
Art.: 423027
o similare.

Certificati



Caratteristiche tecniche

Materiale Cu
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423027 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423027 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423029 RRS V 60.150 B10.5 V2A

GTIN (EAN) 4013364054318, Codice doganale (EU): 85359000, Peso lordo: 157.28 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 423020.stp

      Non siete autorizzati per eseguire un download 423020.stp

      Login
    • 423020.igs

      Non siete autorizzati per eseguire un download 423020.igs

      Login
    • 423020.jt

      Non siete autorizzati per eseguire un download 423020.jt

      Login
    • 423020.dwg

      Non siete autorizzati per eseguire un download 423020.dwg

      Login
    • 423010m_D.dxf

      Non siete autorizzati per eseguire un download 423010m_D.dxf

      Login
Collare per pluviali Tipo RV regolabile INOX
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: INOX
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 V2A
Art.: 423029
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 423029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423029 è stato aggiunto al carrello.

Apri Web-Shop
back to top
