Capicorda di messa a terra

Per il montaggio in loco con scarico della trazione integrato (nella seconda parte del morsetto).Durante il montaggio sono da rispettare i seguenti parametri:
  • togliere l'isolamento di ca. 15 mm
  • terminale secondo DIN 46228
  • coppia di serraggio della vite autobloccante ≥ 3 Nm

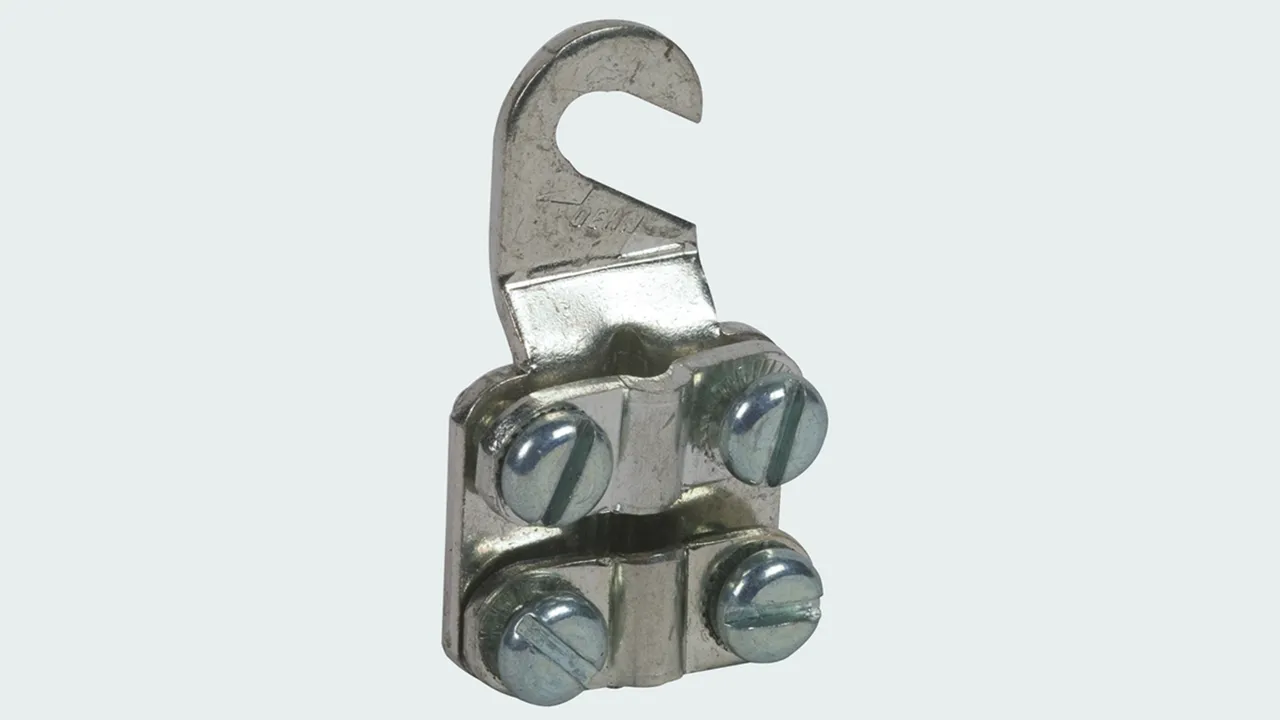

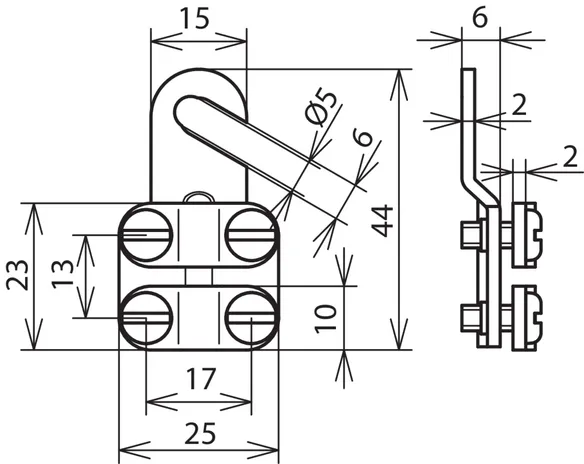

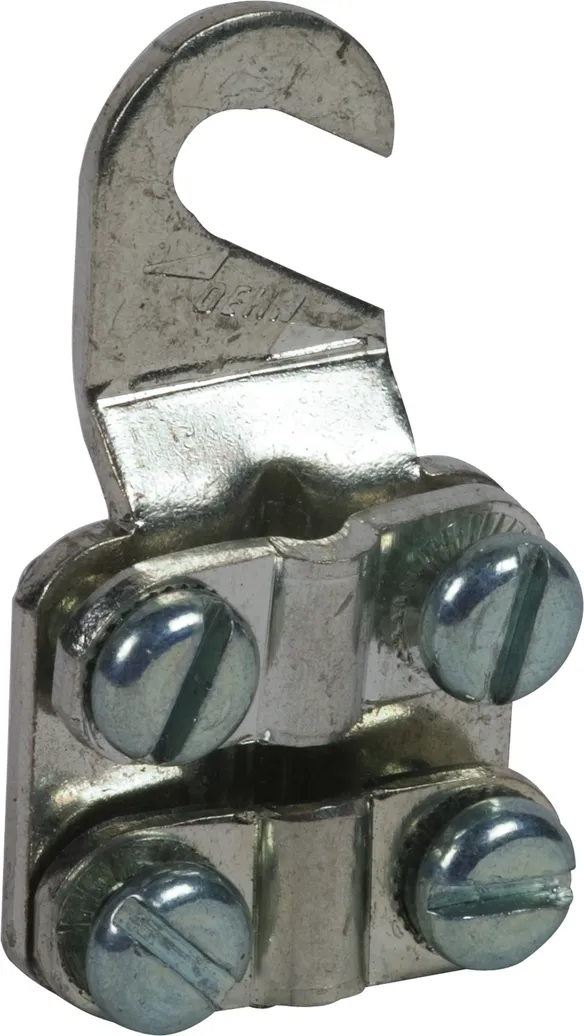

Aperto M5 / M6

1 Prodotto

Art. 444006 EKSO 5.6 AQ6 16 CUGALZN

GTIN (EAN) 4013364029323, Codice doganale (EU): 85369095, Peso lordo: 29.80 g, UM: 100.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 444006.stp

      Non siete autorizzati per eseguire un download 444006.stp

      Login
    • 444006.igs

      Non siete autorizzati per eseguire un download 444006.igs

      Login
    • 444006.jt

      Non siete autorizzati per eseguire un download 444006.jt

      Login
    • 444006.dwg

      Non siete autorizzati per eseguire un download 444006.dwg

      Login
    • 444006m_D.dxf

      Non siete autorizzati per eseguire un download 444006m_D.dxf

      Login
Capicorda di messa a terra aperto M5 / M6
Capicorda di messa a terra
Esecuzione aperto
Sezione cavo: 6-16 mm2
Capocorda adatto per: M5 / M6
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSO 5.6 AQ6 16 CUGALZN
Art.: 444006
o similare.



Caratteristiche tecniche

Sezione cavo 6-16 mm2
Capocorda adatto per M5 / M6
Materiale Cu /gal Sn

Prodotto 444006 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 444006 è stato aggiunto al carrello.

Apri Web-Shop

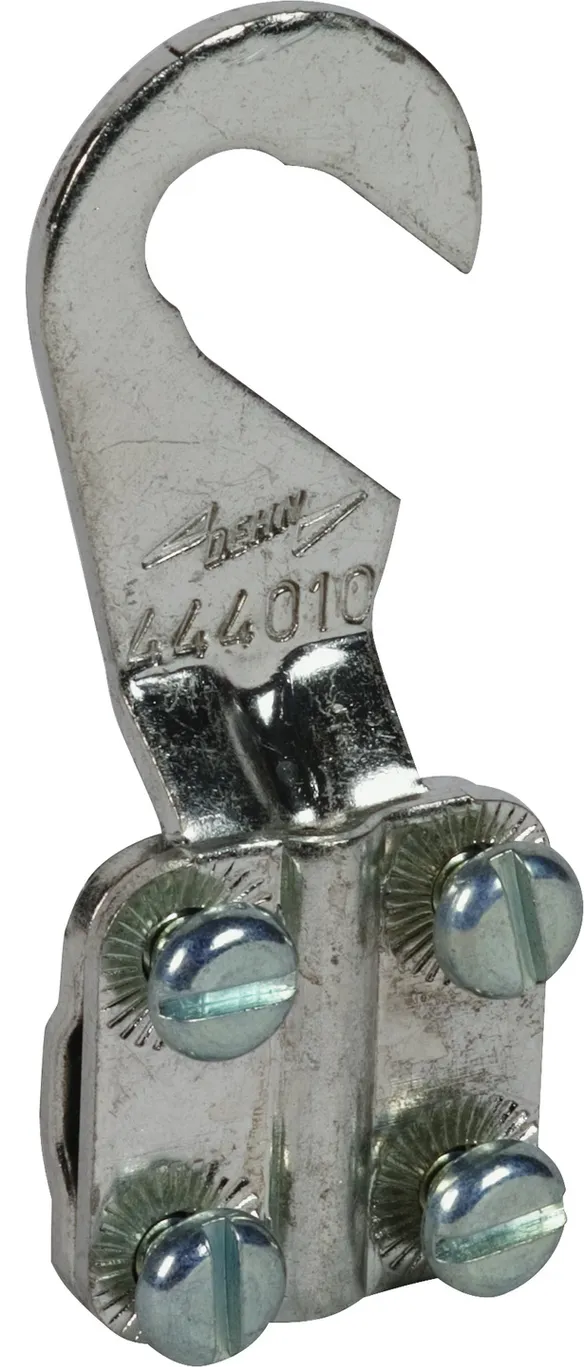

Aperto M8 / M10

1 Prodotto

Art. 444010 EKSO 8.10 AQ6 16 CUGALZN

GTIN (EAN) 4013364029316, Codice doganale (EU): 85369095, Peso lordo: 34.80 g, UM: 100.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 444010.stp

      Non siete autorizzati per eseguire un download 444010.stp

      Login
    • 444010.igs

      Non siete autorizzati per eseguire un download 444010.igs

      Login
    • 444010.jt

      Non siete autorizzati per eseguire un download 444010.jt

      Login
    • 444010.dwg

      Non siete autorizzati per eseguire un download 444010.dwg

      Login
    • 444010m_D.dxf

      Non siete autorizzati per eseguire un download 444010m_D.dxf

      Login

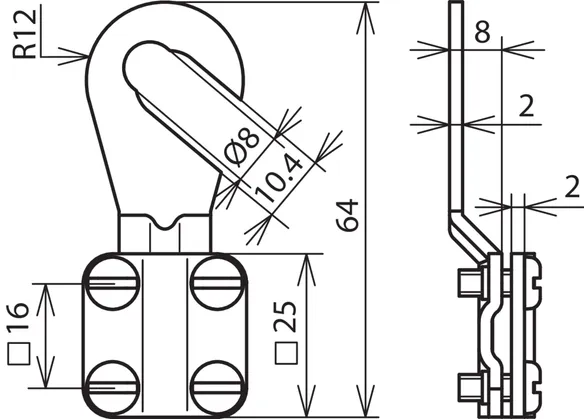

Capicorda di messa a terra aperto M8 / M10
Capicorda di messa a terra
Esecuzione aperto
Sezione cavo: 6-16 mm2
Capocorda adatto per: M8 / M10
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSO 8.10 AQ6 16 CUGALZN
Art.: 444010
o similare.



Caratteristiche tecniche

Sezione cavo 6-16 mm2
Capocorda adatto per M8 / M10
Materiale Cu /gal Sn

Prodotto 444010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 444010 è stato aggiunto al carrello.

Apri Web-Shop

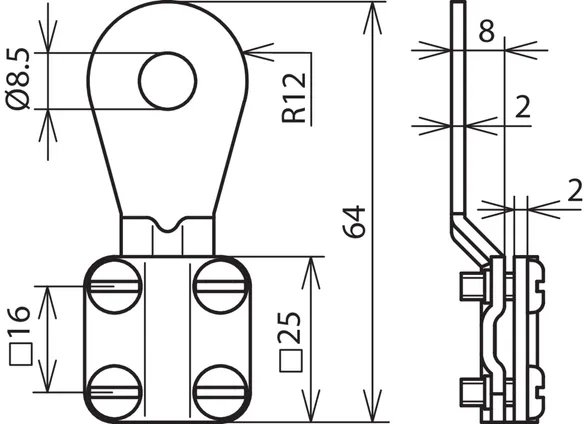

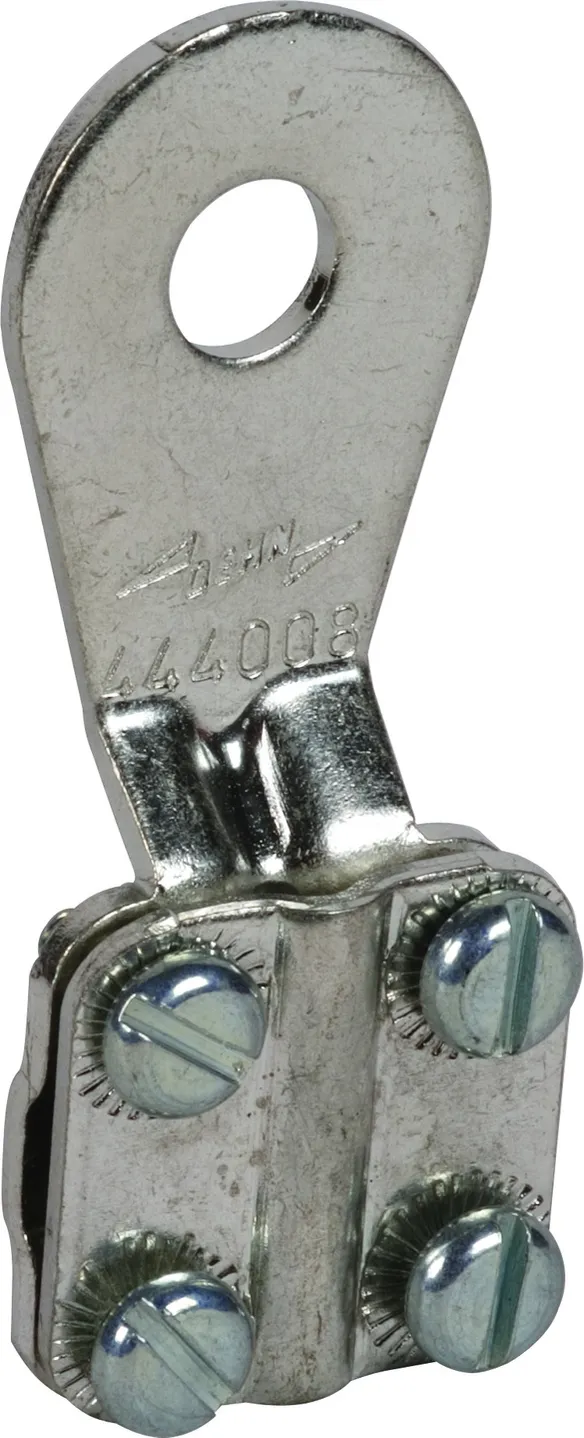

Chiuso M8

1 Prodotto

Art. 444008 EKSG 8 AQ6 16 CUGALZN

GTIN (EAN) 4013364029293, Codice doganale (EU): 85369095, Peso lordo: 37.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 444008.stp

      Non siete autorizzati per eseguire un download 444008.stp

      Login
    • 444008.igs

      Non siete autorizzati per eseguire un download 444008.igs

      Login
    • 444008.jt

      Non siete autorizzati per eseguire un download 444008.jt

      Login
    • 444008.dwg

      Non siete autorizzati per eseguire un download 444008.dwg

      Login
    • 444008m_D.dxf

      Non siete autorizzati per eseguire un download 444008m_D.dxf

      Login
Capicorda di messa a terra chiusi M8
Capicorda di messa a terra separati
Esecuzione chiusa
Sezione cavo: 6-16 mm2
Capocorda adatto per: M8
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSG 8 AQ6 16 CUGALZN
Art.: 444008
o similare.



Caratteristiche tecniche

Sezione cavo 6-16 mm2
Capocorda adatto per M8
Materiale Cu /gal Sn

Prodotto 444008 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 444008 è stato aggiunto al carrello.

Apri Web-Shop

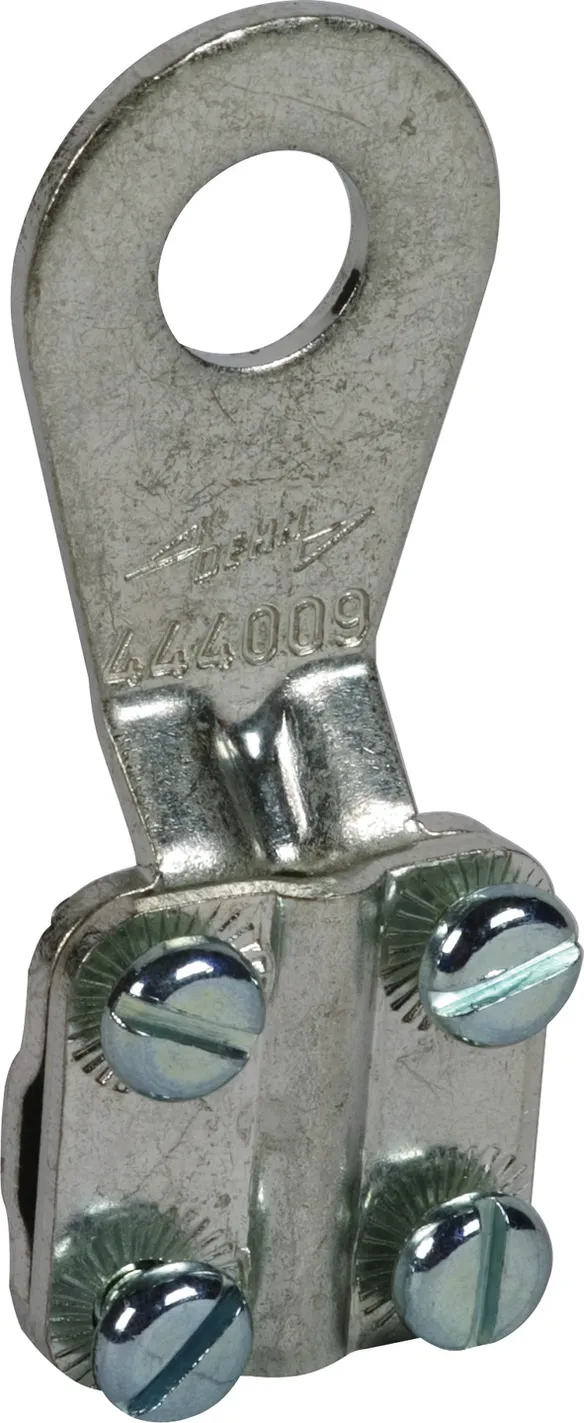

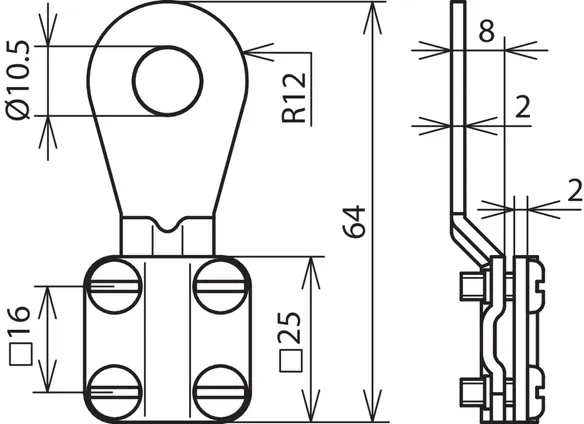

Chiuso M10

1 Prodotto

Art. 444009 EKSG 10 AQ6 16 CUGALZN

GTIN (EAN) 4013364029309, Codice doganale (EU): 85369095, Peso lordo: 36.70 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 444009.stp

      Non siete autorizzati per eseguire un download 444009.stp

      Login
    • 444009.igs

      Non siete autorizzati per eseguire un download 444009.igs

      Login
    • 444009.jt

      Non siete autorizzati per eseguire un download 444009.jt

      Login
    • 444009.dwg

      Non siete autorizzati per eseguire un download 444009.dwg

      Login
    • 444009m_D.dxf

      Non siete autorizzati per eseguire un download 444009m_D.dxf

      Login
Capicorda di messa a terra chiusi M10
Capicorda di messa a terra separati
Esecuzione chiusa
Sezione cavo: 6-16 mm2
Capocorda adatto per: M10
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSG 10 AQ6 16 CUGALZN
Art.: 444009
o similare.



Caratteristiche tecniche

Sezione cavo 6-16 mm2
Capocorda adatto per M10
Materiale Cu /gal Sn

Prodotto 444009 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 444009 è stato aggiunto al carrello.

Apri Web-Shop
