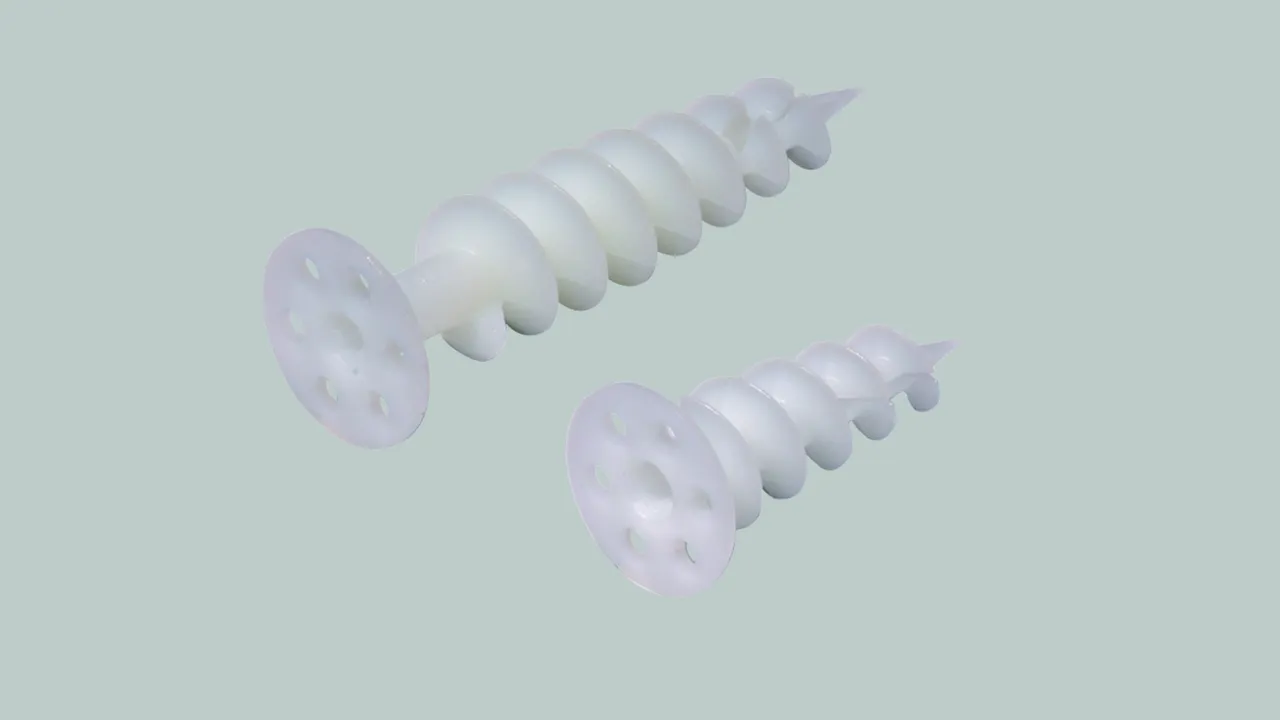

Tassello per piastra in materiale espanso

Tassello per piastra in materiale espanso per il fisssaggio di staffa portafilo, staffa per conduttrore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm.

Questo tassello è adatto solo per il fissaggio di staffe portafilo se non si verificano ulteriori carichi di trazione sulla calata.

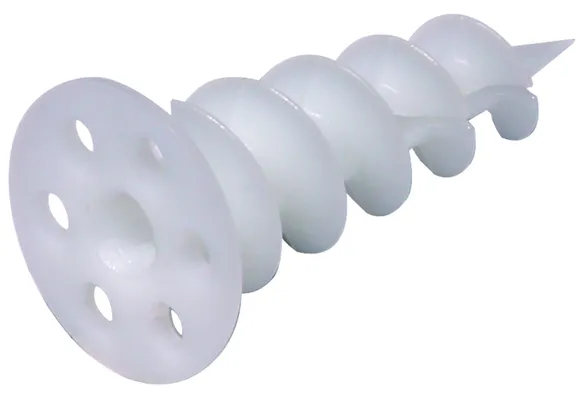

Esecuzione corta

1 Prodotto

Art. 200600 HSPD HS4.5 L50 PA

GTIN (EAN) 4013364098220, Codice doganale (EU): 39269097, Peso lordo: 5.60 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 200600.stp

      Non siete autorizzati per eseguire un download 200600.stp

      Login
    • 200600.igs

      Non siete autorizzati per eseguire un download 200600.igs

      Login
    • 200600.jt

      Non siete autorizzati per eseguire un download 200600.jt

      Login
    • 200600.dwg

      Non siete autorizzati per eseguire un download 200600.dwg

      Login
    • 200600m_D.dxf

      Non siete autorizzati per eseguire un download 200600m_D.dxf

      Login
Tassello per piastra in materiale espanso

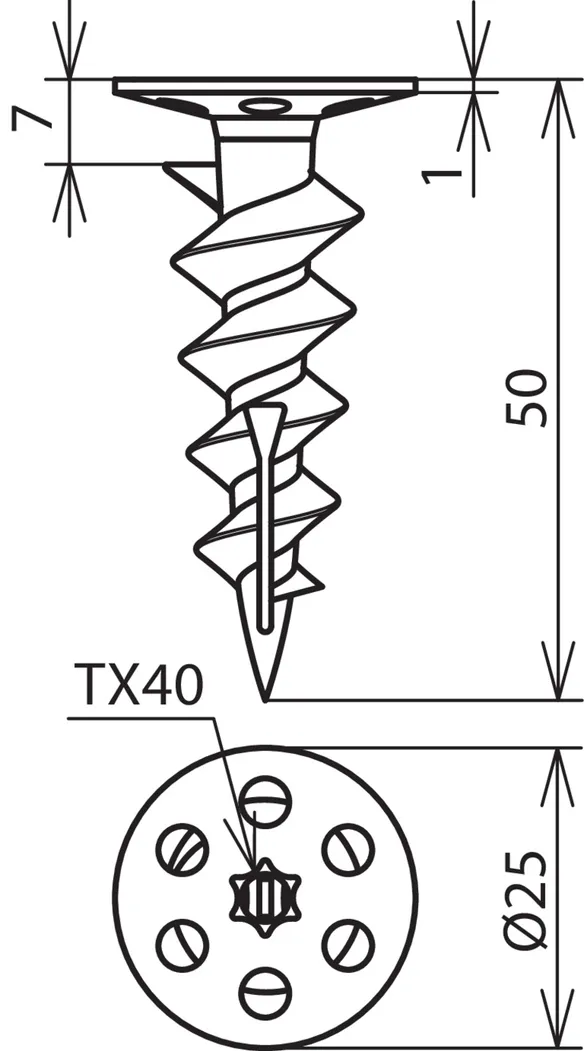

Esecuzione corta
Tassello per piastra in materiale espanso per il fisssaggio di staffa portafilo, staffa per conduttrore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm
Materiale: PA
Spessore materiale isolante: 60 mm
Profondità di fissaggio: 50 mm
Carico nominale polistirolo PS20: 35 N
Carico nominale espanso rigido: 60 N

Fabbricato: DEHN
Tipo: HSPD HS4.5 L50 PA
Art.: 200600
o similare.



Caratteristiche tecniche

Materiale PA
Spessore materiale isolante 60 mm
Profondità di fissaggio 50 mm

Prodotto 200600 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 200600 è stato aggiunto al carrello.

Apri Web-Shop

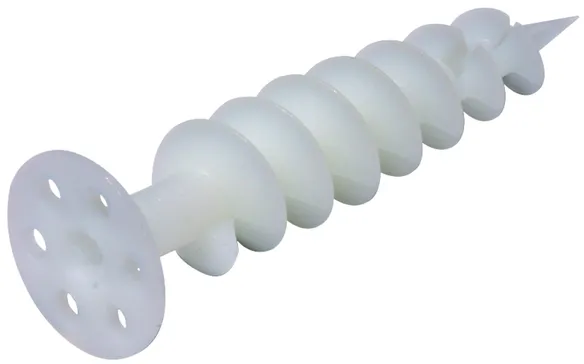

Esecuzione lunga

1 Prodotto

Art. 200601 HSPD HS4.5 L85 PA

GTIN (EAN) 4013364098237, Codice doganale (EU): 39269097, Peso lordo: 8.60 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 200601.stp

      Non siete autorizzati per eseguire un download 200601.stp

      Login
    • 200601.igs

      Non siete autorizzati per eseguire un download 200601.igs

      Login
    • 200601.jt

      Non siete autorizzati per eseguire un download 200601.jt

      Login
    • 200601.dwg

      Non siete autorizzati per eseguire un download 200601.dwg

      Login
    • 200601m_D.dxf

      Non siete autorizzati per eseguire un download 200601m_D.dxf

      Login
Tassello per piastra in materiale espanso

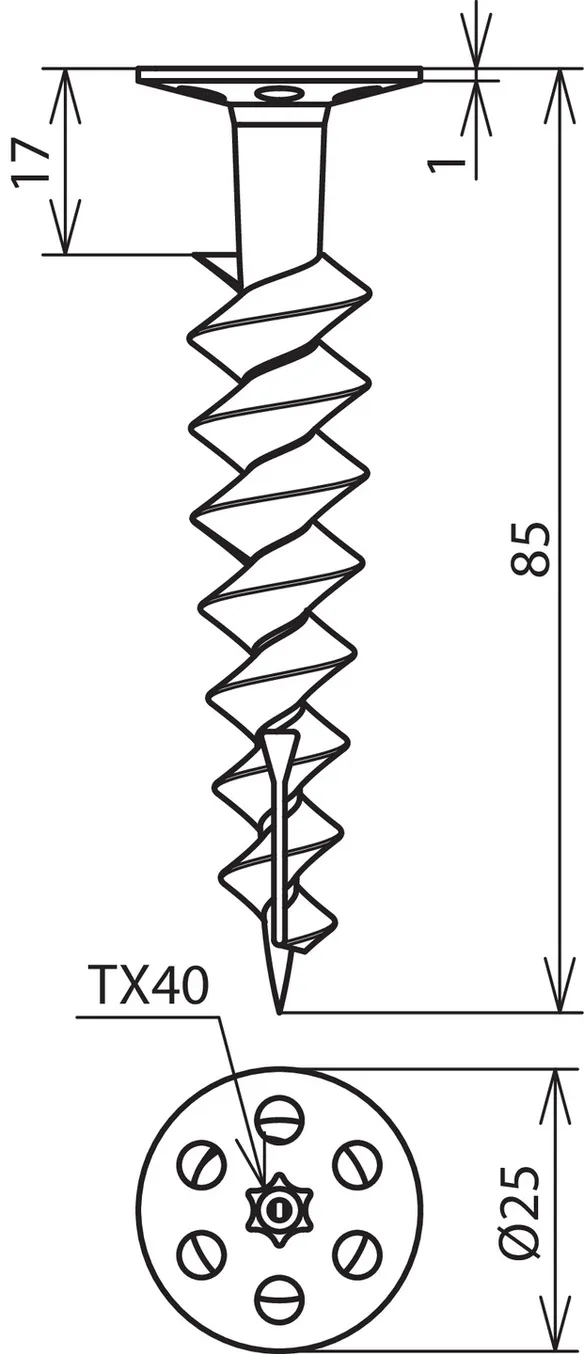

Esecuzione lunga
Tassello per piastra in materiale espanso per il fisssaggio di staffa portafilo, staffa per conduttrore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm
Materiale: PA
Spessore materiale isolante: 100 mm
Profondità di fissaggio: 85 mm
Carico nominale polistirolo PS20: 60 N
Carico nominale espanso rigido: 85 N

Fabbricato: DEHN
Tipo: HSPD HS4.5 L85 PA
Art.: 200601
o similare.



Caratteristiche tecniche

Materiale PA
Spessore materiale isolante 100 mm
Profondità di fissaggio 85 mm
