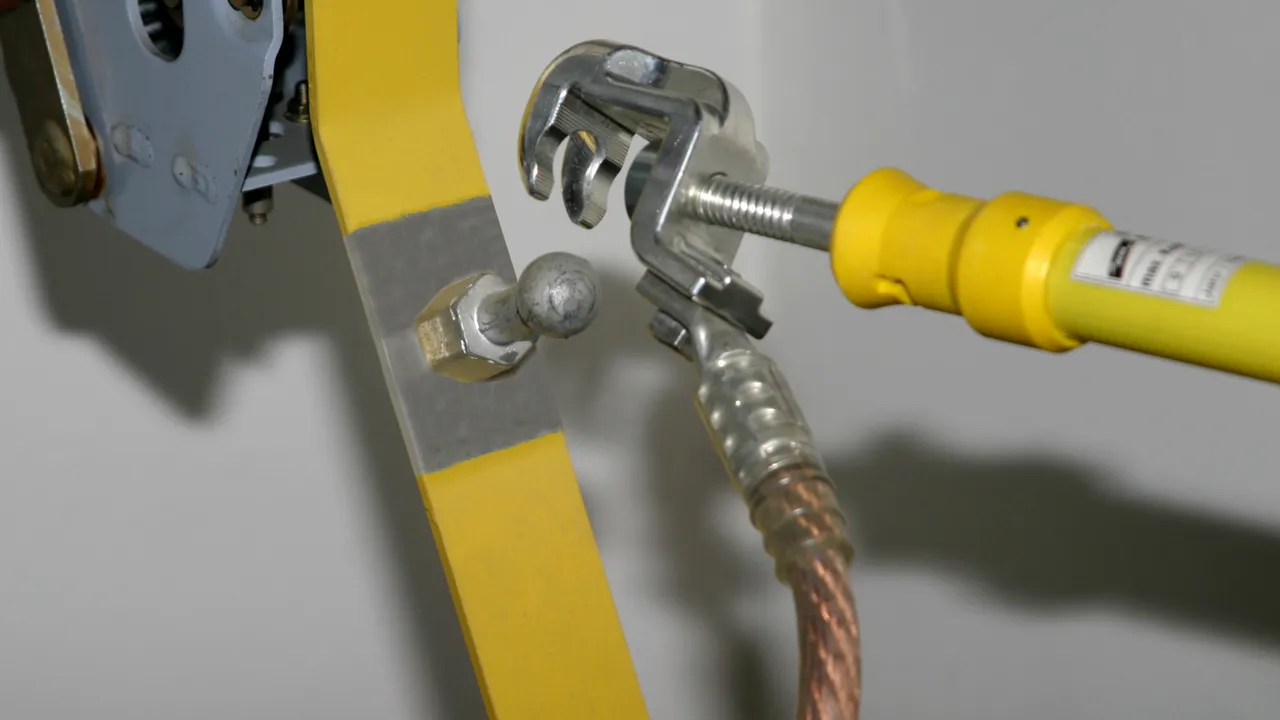

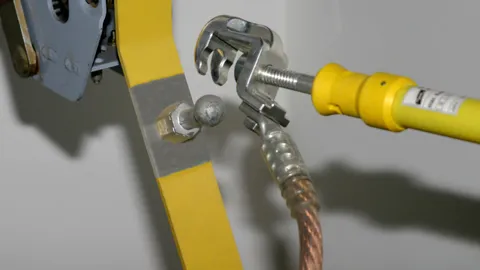

Elementi di connessione lato fase per impianti di commutazione
![](/thumbor/unsafe/fit-in/480x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188377/HDVORSCHAU/773234a2_16-9.jpg)
![](/thumbor/unsafe/fit-in/1280x720/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188377/HDVORSCHAU/773234a2_16-9.jpg)
- Per l’equipaggiamento sul lato fase di dispositivi di messa a terra ed in corto circuito unipolari fino a pentapolari
- Esecuzione PK1 antirotazione
- Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK
Dettagli
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188380/HDVORSCHAU/772330_1.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188380/HDVORSCHAU/772330_1.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188382/HDVORSCHAU/761010_1.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188382/HDVORSCHAU/761010_1.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188385/HDVORSCHAU/773234.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188385/HDVORSCHAU/773234.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188381/HDVORSCHAU/772330_2.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188381/HDVORSCHAU/772330_2.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188384/HDVORSCHAU/761011_1.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188384/HDVORSCHAU/761011_1.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188383/HDVORSCHAU/773034.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188383/HDVORSCHAU/773034.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188378/HDVORSCHAU/773034_Uni_Klemmbereich_IT.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188378/HDVORSCHAU/773034_Uni_Klemmbereich_IT.jpg)
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188379/HDVORSCHAU/772310.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.it/store/f/44188379/HDVORSCHAU/772310.jpg)

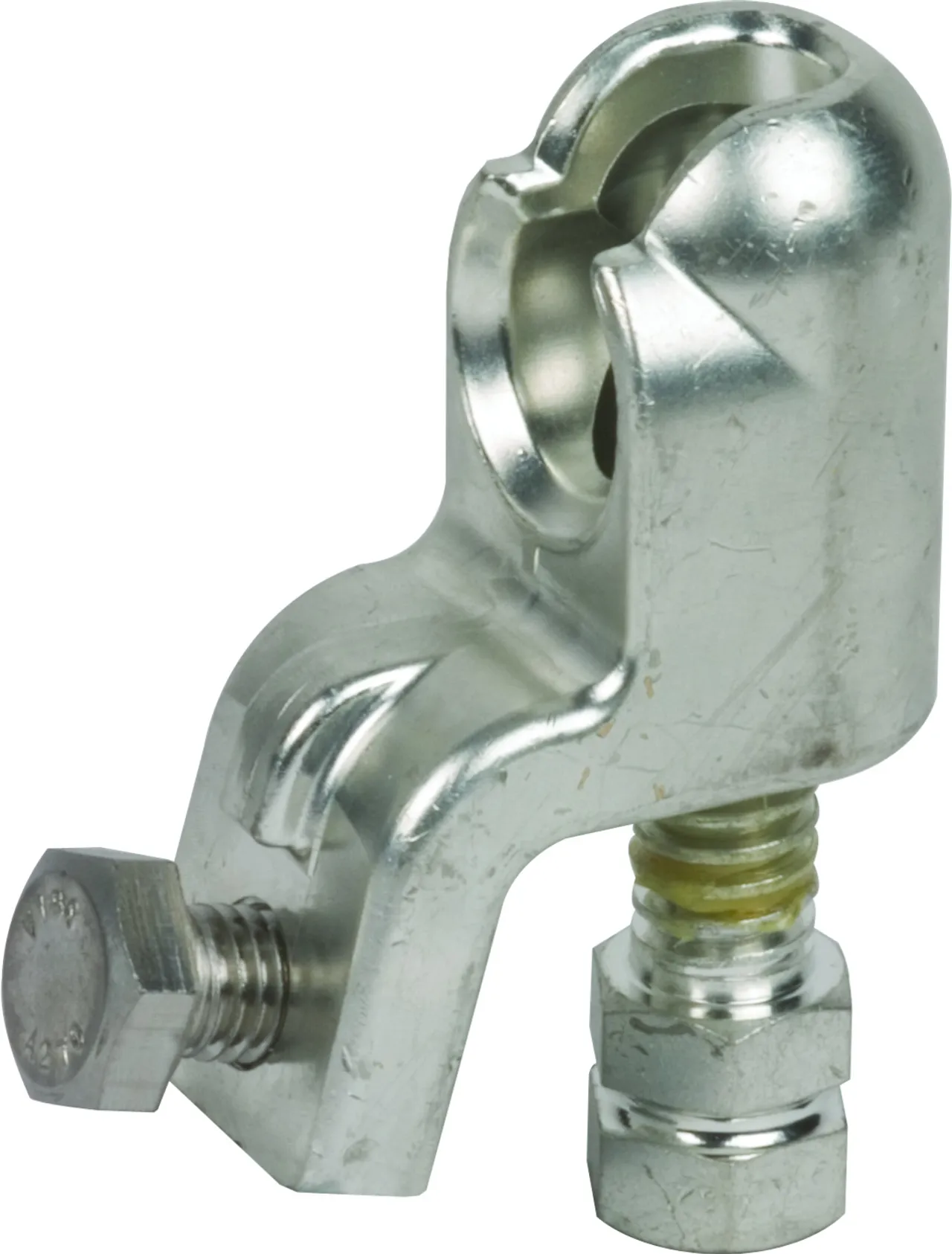

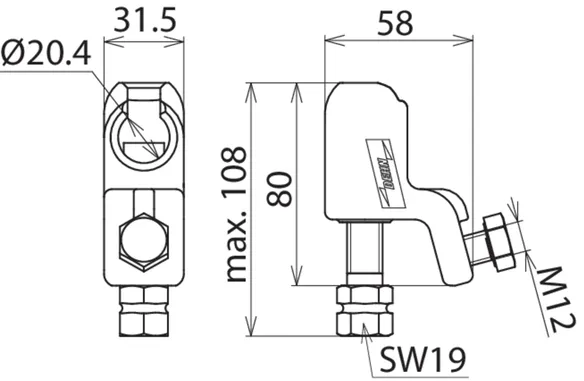

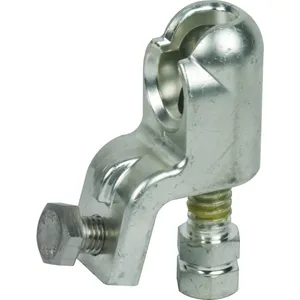

Art. 772310 KKH 20 SK
GTIN (EAN) 4013364057593, Codice doganale (EU): 85359000, Peso lordo: 469.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120 mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |

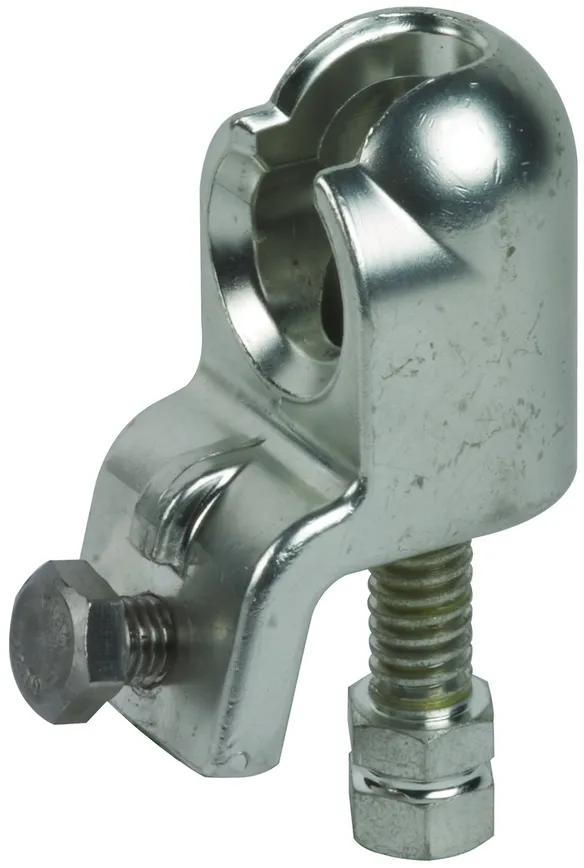

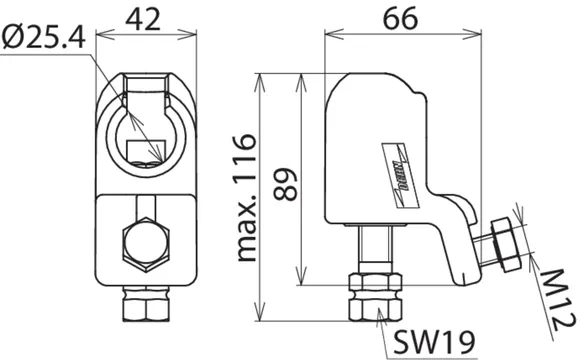

Art. 772320 KKH 25 SK
GTIN (EAN) 4013364057432, Codice doganale (EU): 85359000, Peso lordo: 785.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

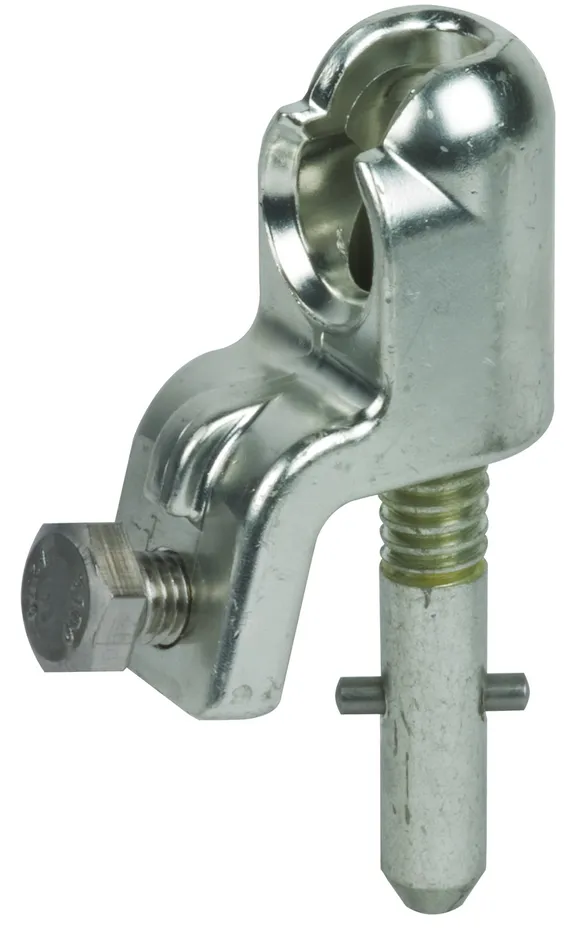

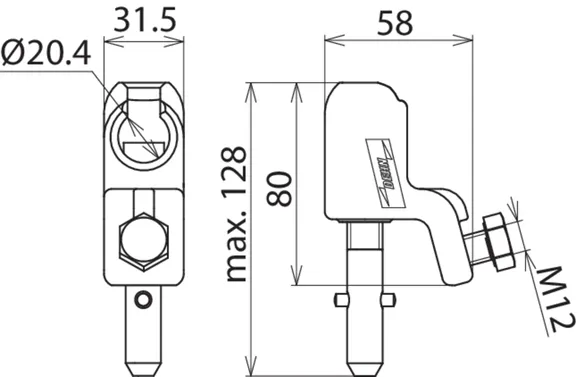

Art. 772311 KKH 20 SQ
GTIN (EAN) 4013364057586, Codice doganale (EU): 85359000, Peso lordo: 482.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120 mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |

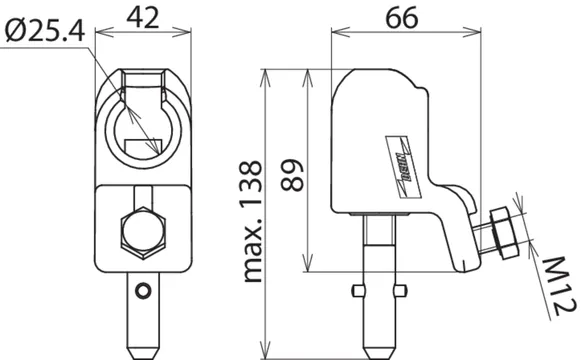

Art. 772321 KKH 25 SQ
GTIN (EAN) 4013364057449, Codice doganale (EU): 85359000, Peso lordo: 756.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

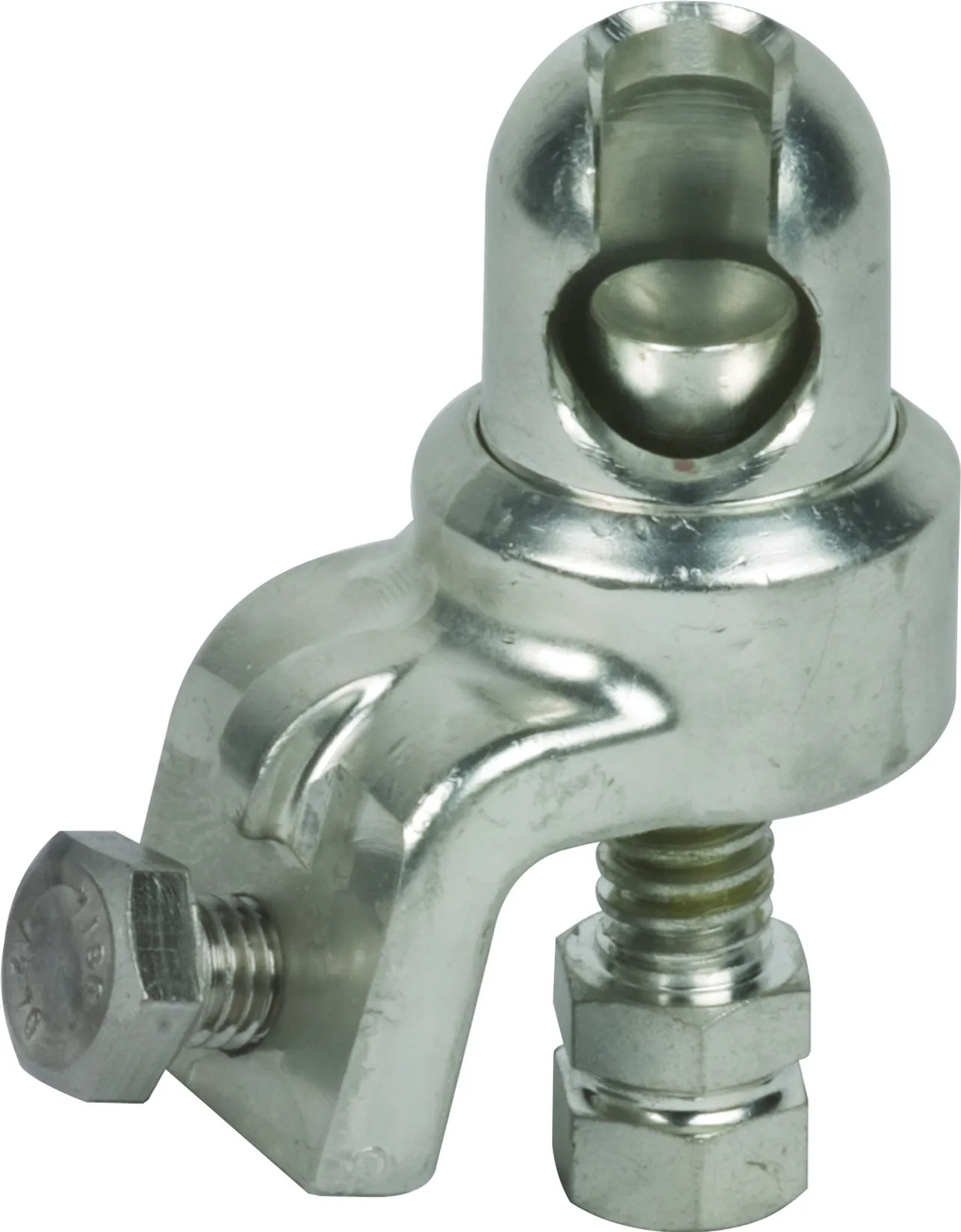

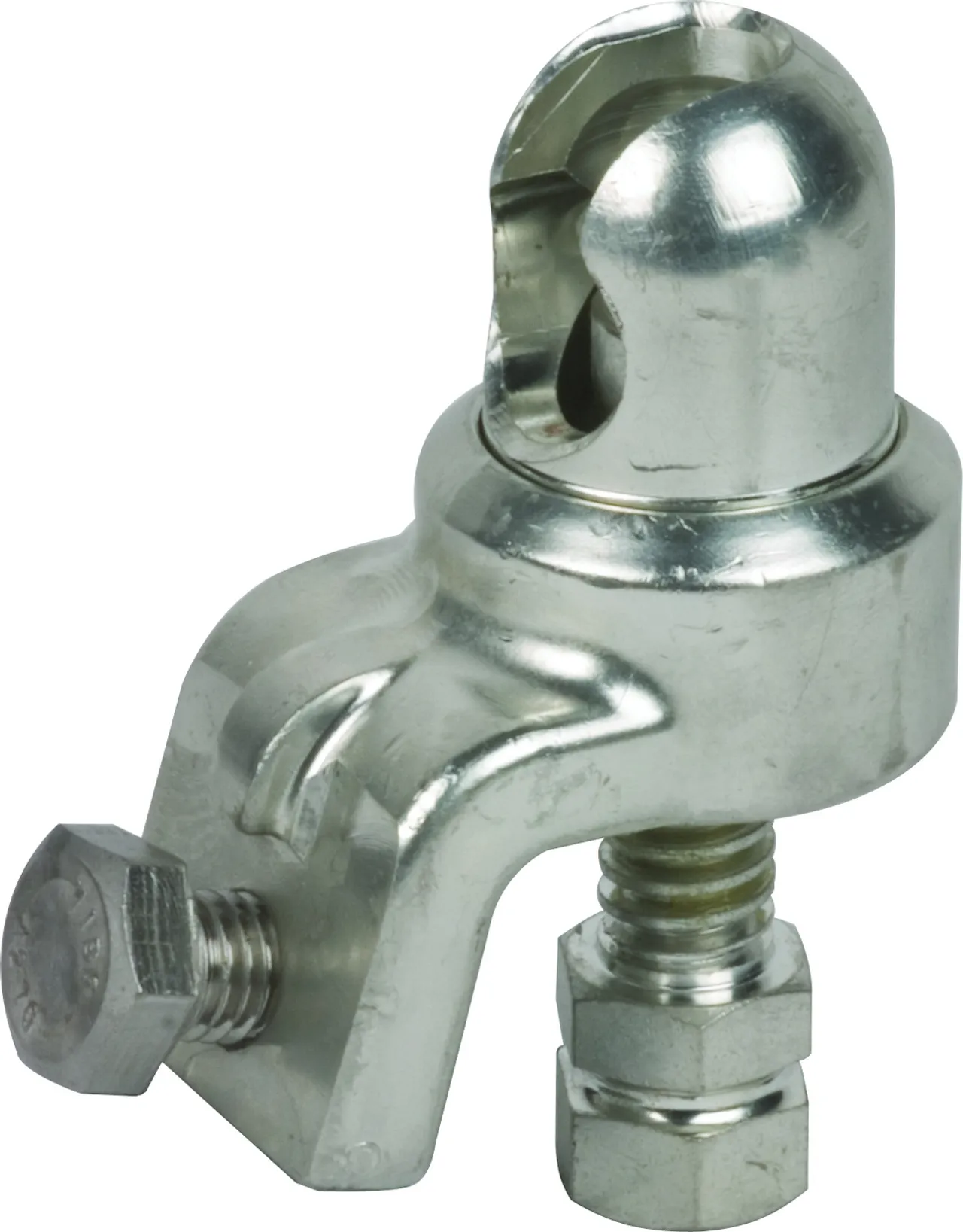

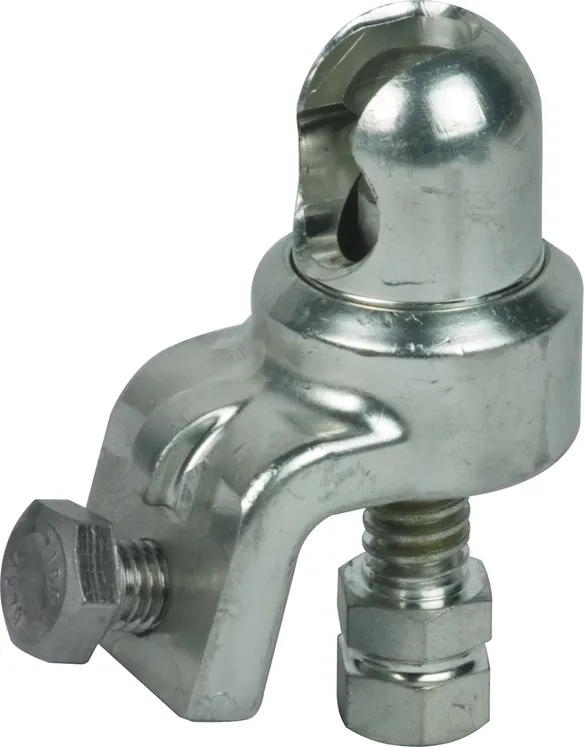

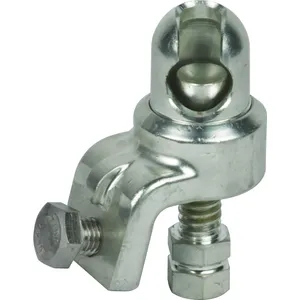

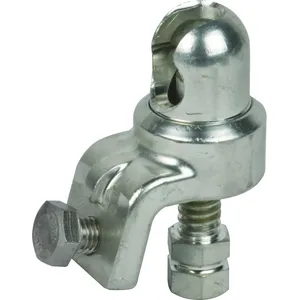

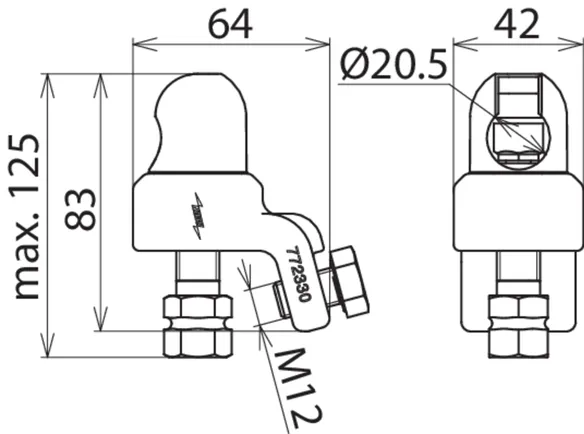

Art. 772330 KKH 20 D SK
GTIN (EAN) 4013364069220, Codice doganale (EU): 85359000, Peso lordo: 560.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120 mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |

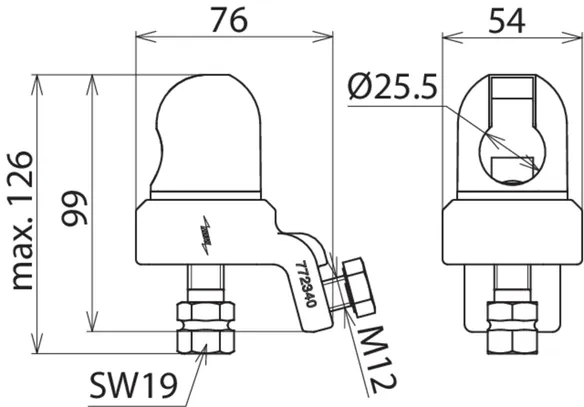

Art. 772340 KKH 25 D SK
GTIN (EAN) 4013364057456, Codice doganale (EU): 85359000, Peso lordo: 878.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

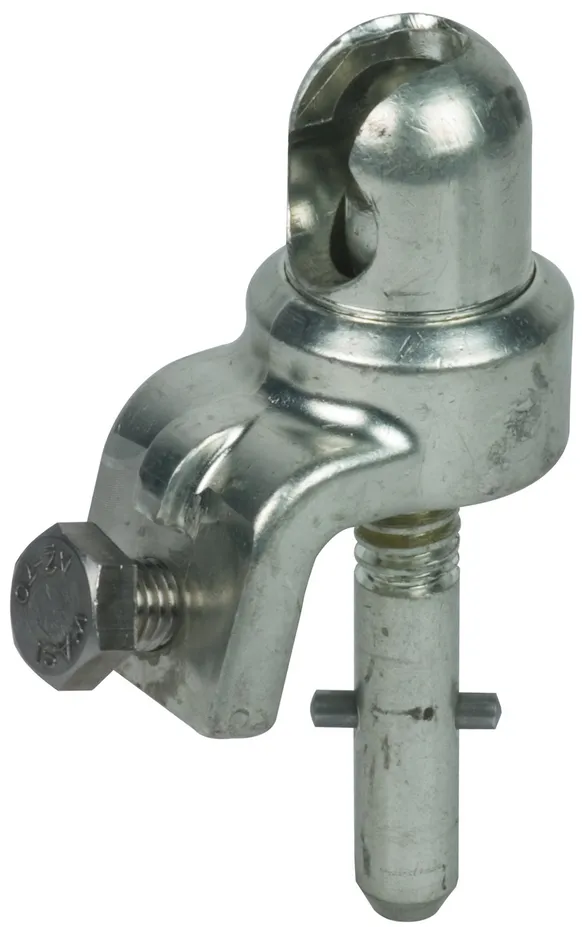

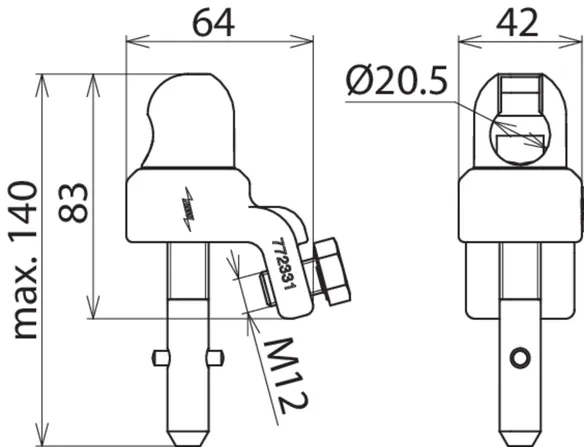

Art. 772331 KKH 20 D SQ
GTIN (EAN) 4013364066304, Codice doganale (EU): 85359000, Peso lordo: 566.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120 mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |

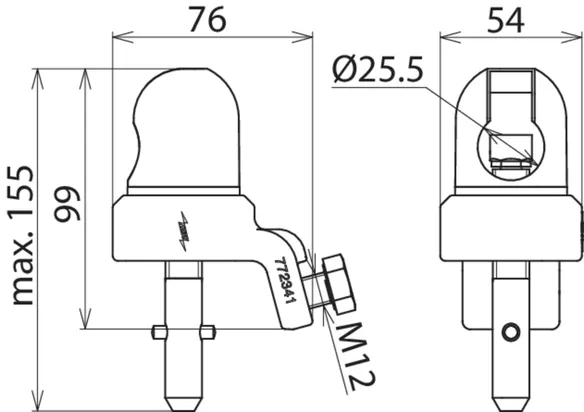

Art. 772341 KKH 25 D SQ
GTIN (EAN) 4013364057425, Codice doganale (EU): 85359000, Peso lordo: 902.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

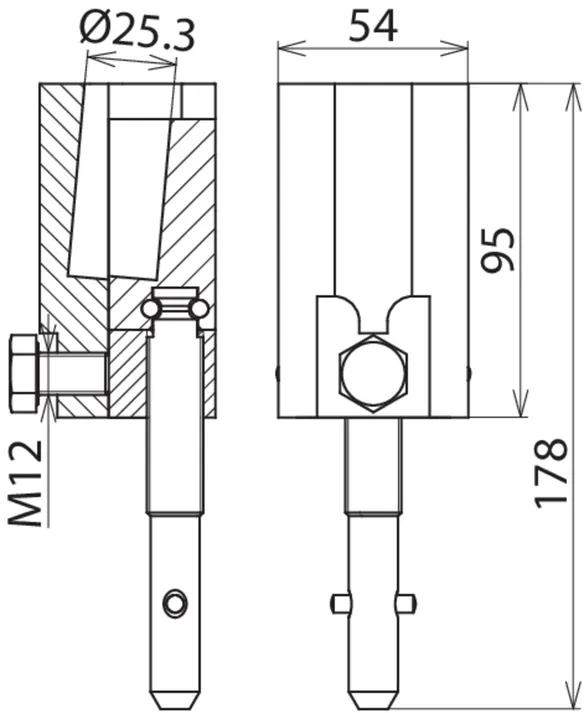

Art. 715314 RBK 25 SQ SN7151
GTIN (EAN) 4013364132474, Codice doganale (EU): 85359000, Peso lordo: 1.61 kg, UM: 1.00 pz.
Caratteristiche tecniche
Per perno tondo di contatto Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |
Art. 715315 RBK 26 SQ SN7255
GTIN (EAN) 4013364135338, Codice doganale (EU): 85359000, Peso lordo: 1.60 kg, UM: 1.00 pz.
Caratteristiche tecniche
Per perno tondo di contatto Ø | 26 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

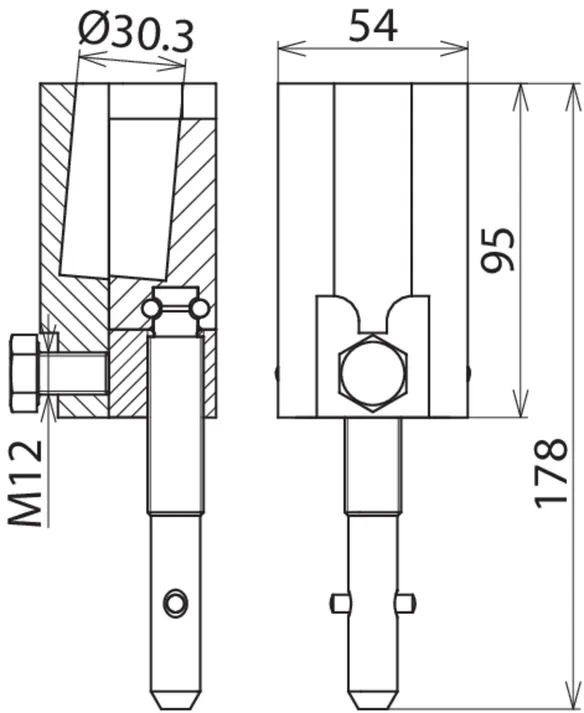

Art. 715313 RBK 30 SQ SN7642
GTIN (EAN) 4013364154971, Codice doganale (EU): 85359000, Peso lordo: 1.55 kg, UM: 1.00 pz.
Caratteristiche tecniche
Per perno tondo di contatto Ø | 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

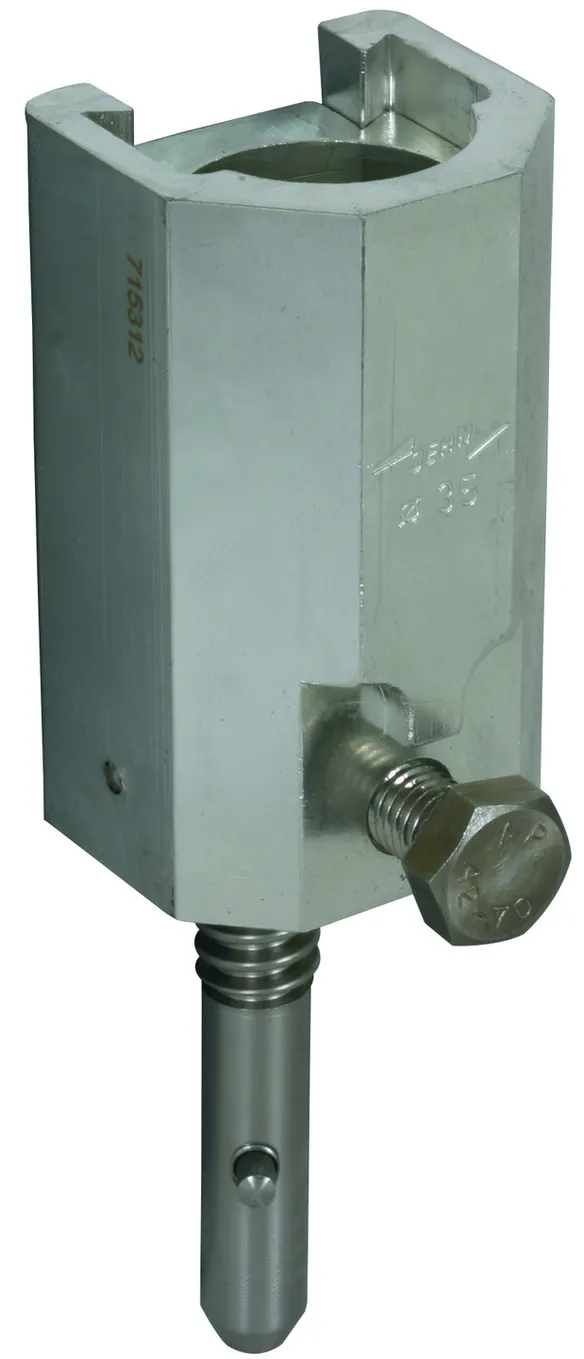

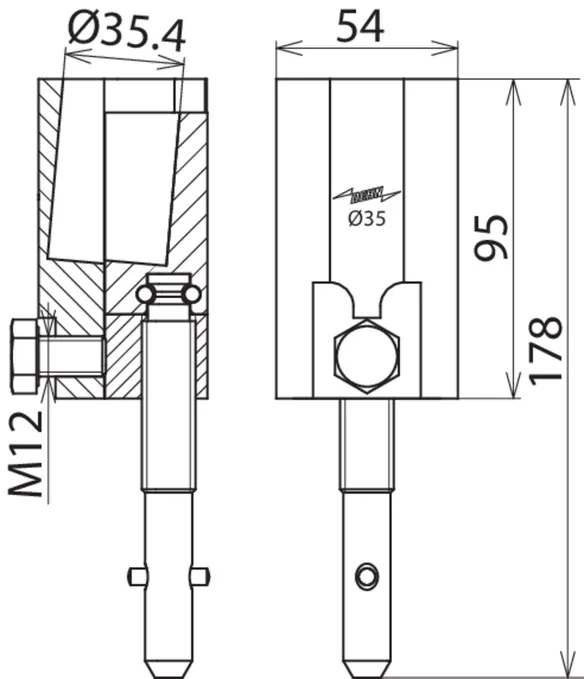

Art. 715312 RBK 35 SQ
GTIN (EAN) 4013364150386, Codice doganale (EU): 85359000, Peso lordo: 1.50 kg, UM: 1.00 pz.
Caratteristiche tecniche
Per perno tondo di contatto Ø | 35 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |

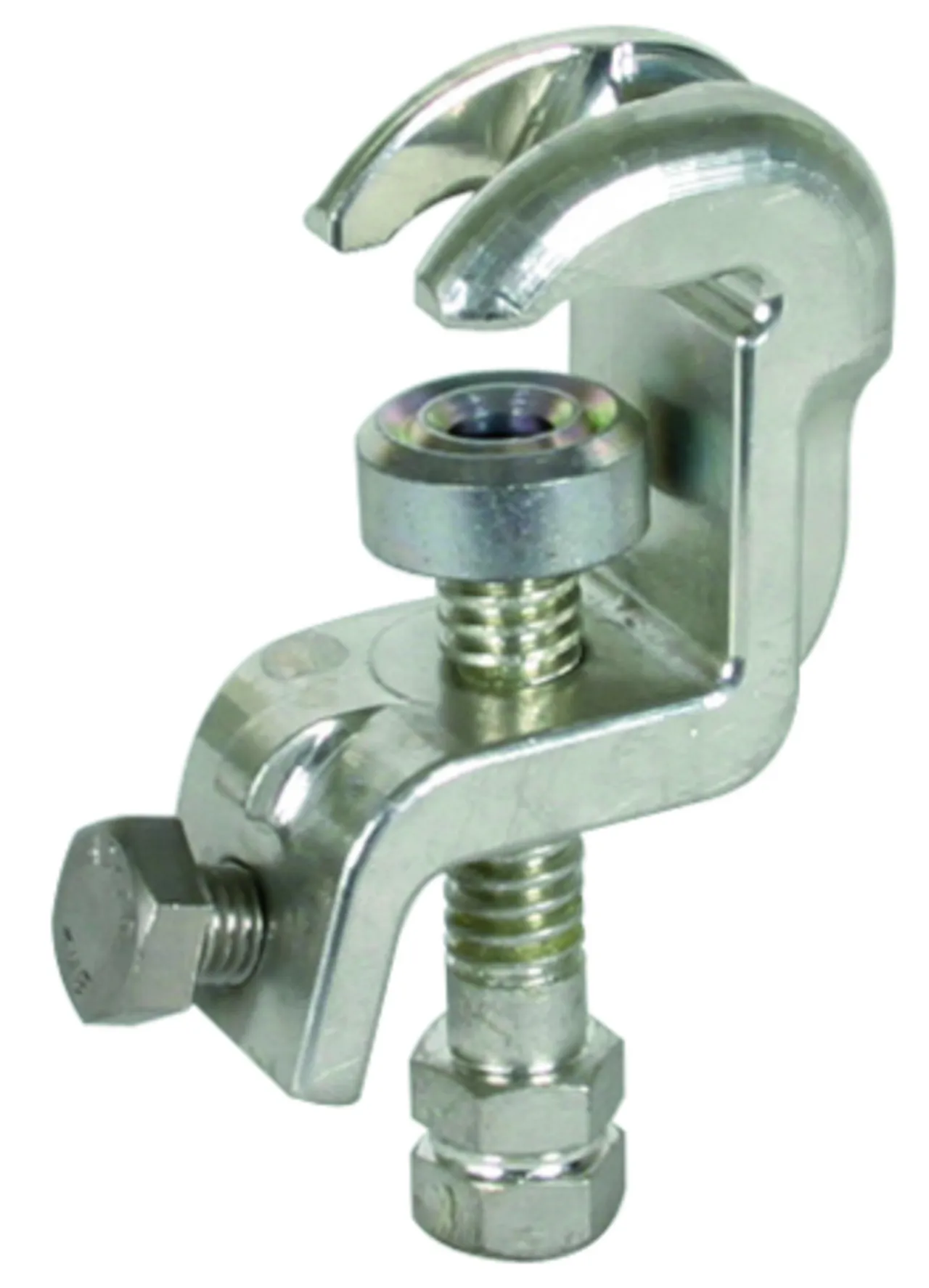

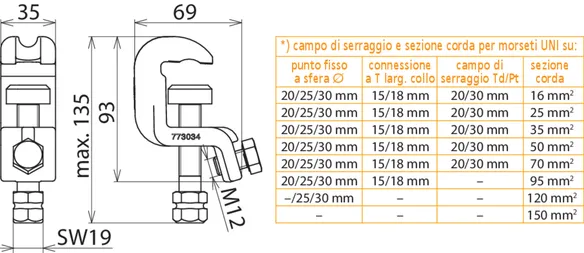

Art. 773034 UK 25 SK
GTIN (EAN) 4013364114562, Codice doganale (EU): 85359000, Peso lordo: 634.40 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 20 / 25 mm |
Campo di serraggio per perno a T | 15 mm |
Campo di serraggio per Td / Pt | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |

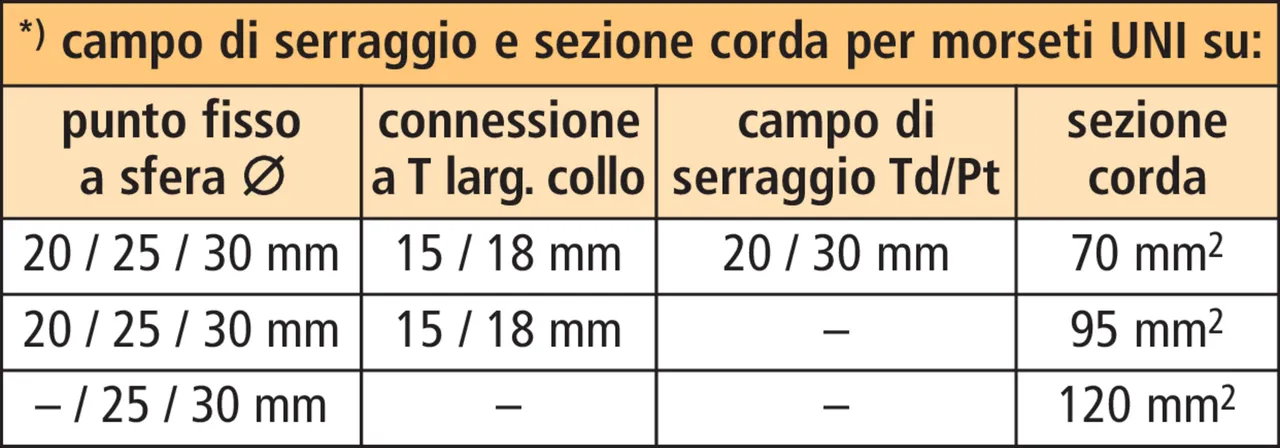

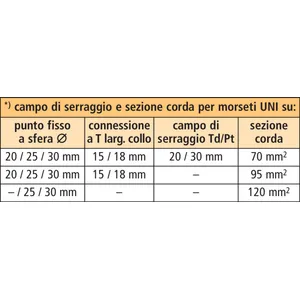

*) vedi tabella campo di serraggio e sezione corda massima per pinze universali |

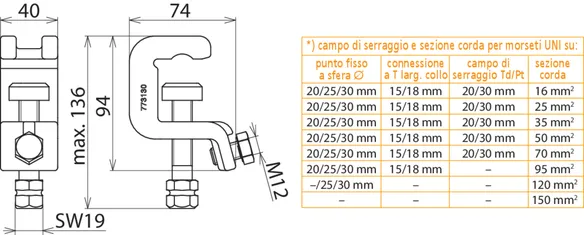

Art. 773130 UK 30 SK
GTIN (EAN) 4013364057722, Codice doganale (EU): 85359000, Peso lordo: 801.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 25 / 30 mm |
Campo di serraggio per perno a T | 18 mm |
Campo di serraggio per Td / Pt | 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda massima per pinze universali |

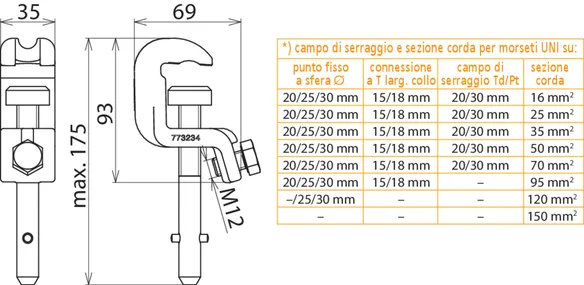

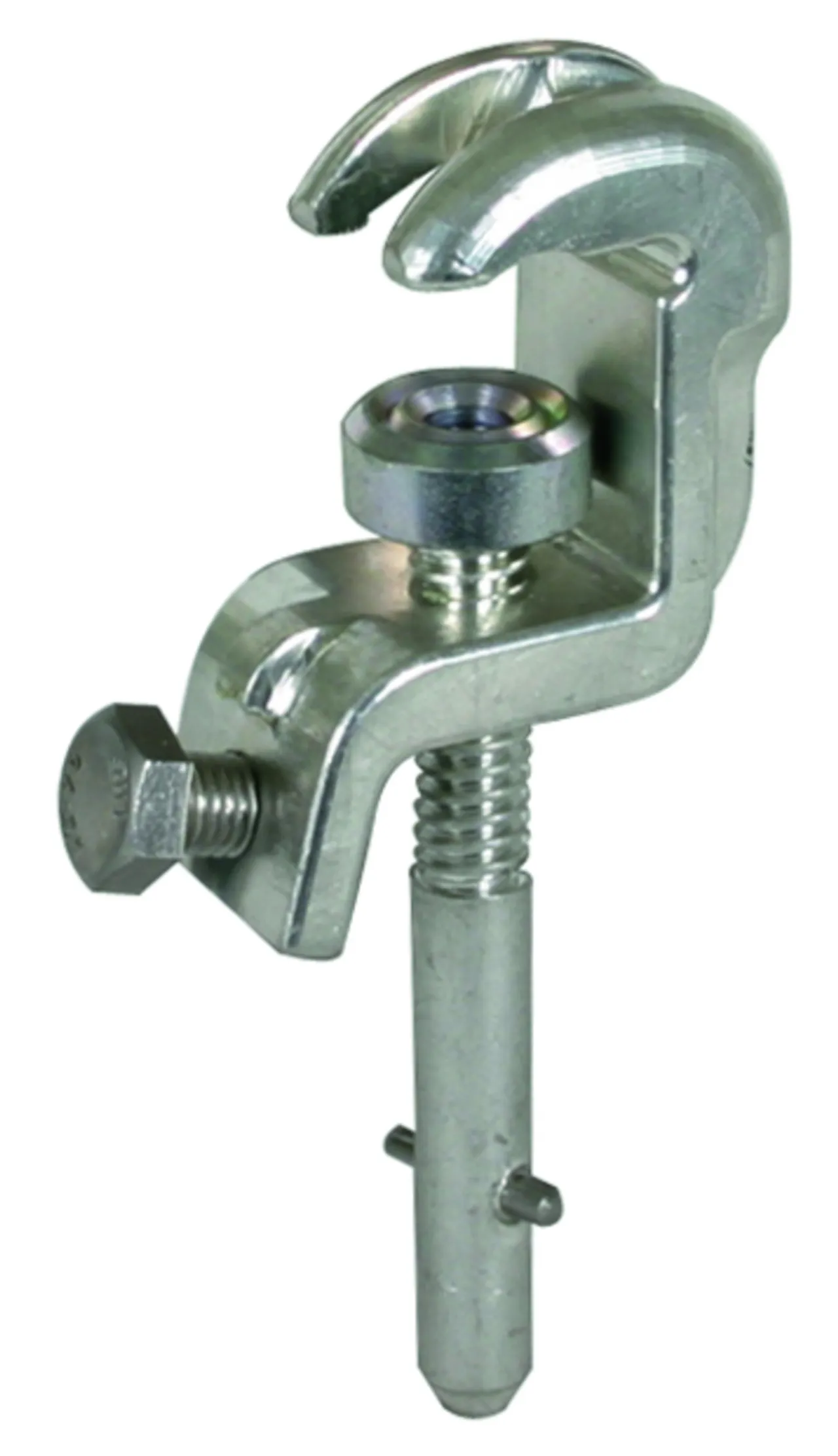

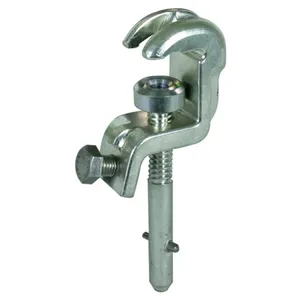

Art. 773234 UK 25 SQ
GTIN (EAN) 4013364114555, Codice doganale (EU): 85359000, Peso lordo: 660.60 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 20 / 25 mm |
Campo di serraggio per perno a T | 15 mm |
Campo di serraggio per Td / Pt | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda massima per pinze universali |

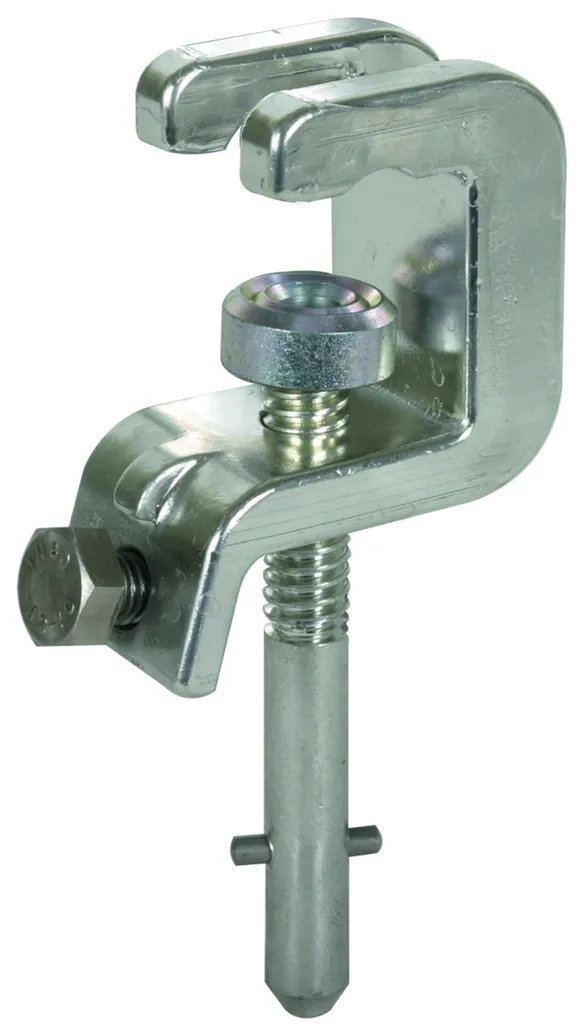

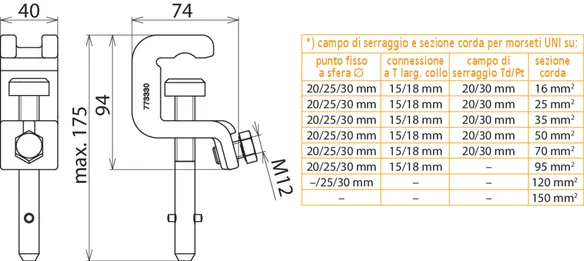

Art. 773330 UK 30 SQ
GTIN (EAN) 4013364057760, Codice doganale (EU): 85359000, Peso lordo: 830.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Per punto fisso a sfera Ø | 25 / 30 mm |
Campo di serraggio per perno a T | 18 mm |
Campo di serraggio per Td / Pt | 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
Corrente max di corto circuito Ik 1 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda massima per pinze universali |

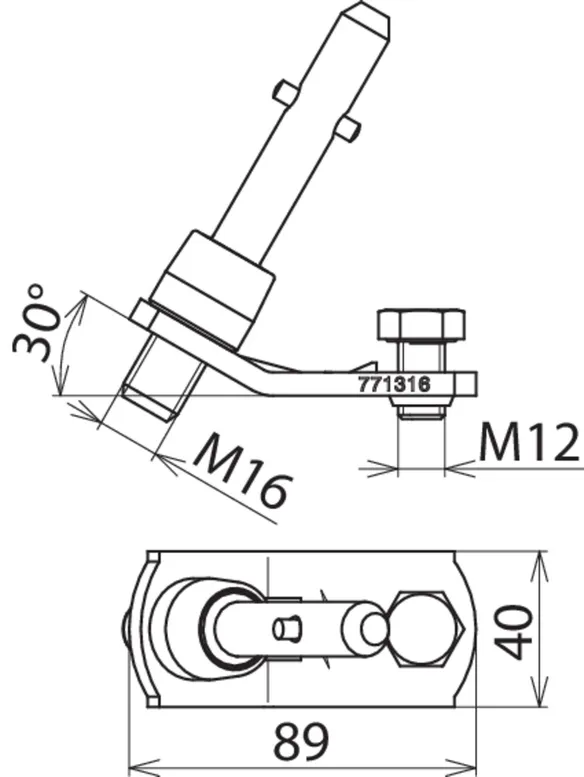

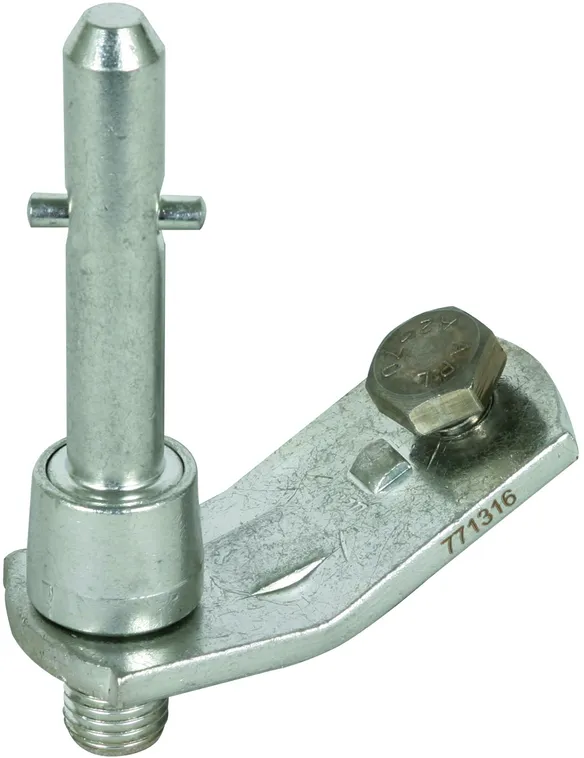

Art. 771316 PAS EK SQ 16
GTIN (EAN) 4013364150393, Codice doganale (EU): 85359000, Peso lordo: 418.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Dimensioni | M16 |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
Corrente max di corto circuito Ik 1 s | 29,6 kA |
