Collare di messa a terra con dentatura BS

Collare di messa a terra per l'integrazione di tubi con protezione di superficie nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Da utilizzare per superfici (p.es. vernici, verniciatura in polvere) fino ad uno spessore del rivestimento di 0,2 mm.

Tramite la dentatura speciale è garantita la perforazione della protezione di superficie.
La rimozione del rivestimento superficiale nel punto di contatto può essere omessa.

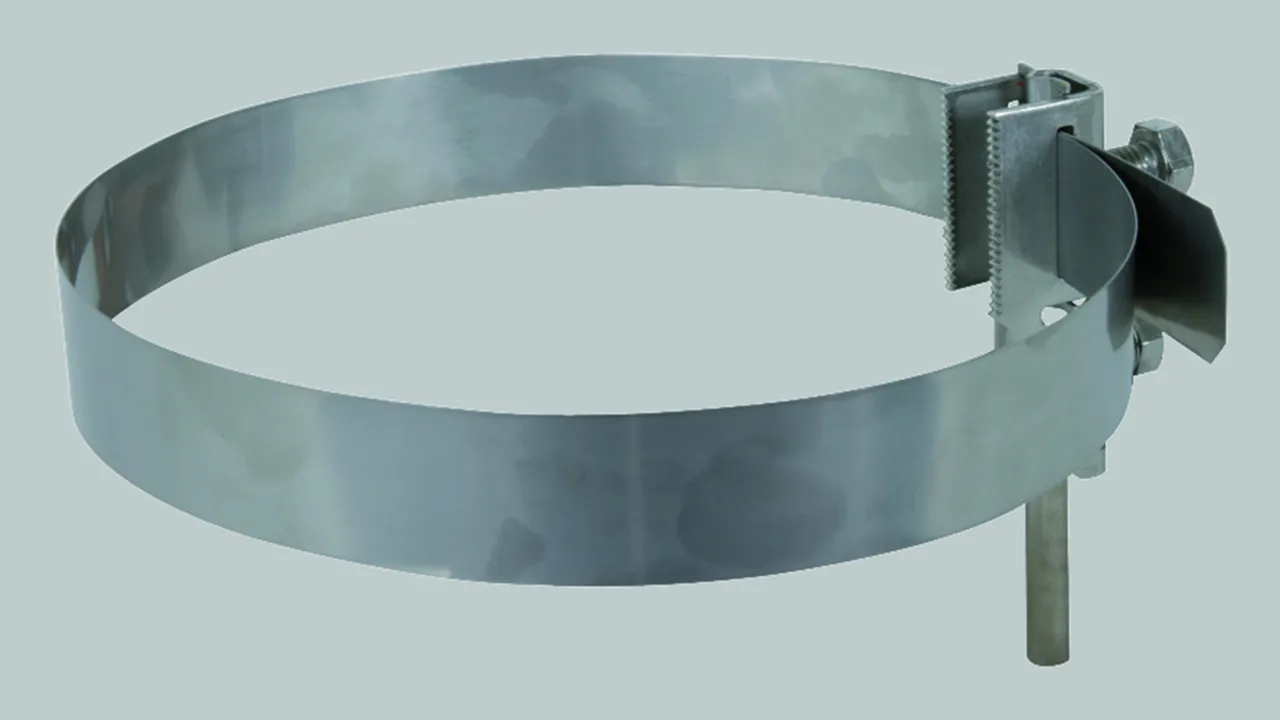

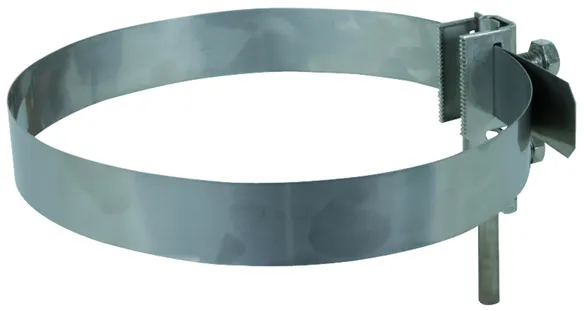

Collare di messa a terra con dentatura BS completo

Connessione per:
1 conduttore Td Ø10 mm oppure 1-2 conduttori Td Ø6-8 mm oppure 4-50 mm2 (rigido / semirigido)

1 Prodotto

Art. 540200 BRS 27.168 Z AK1X10 2X6.8 V2A

GTIN (EAN) 4013364113039, Codice doganale (EU): 85359000, Peso lordo: 135.60 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540200.stp

      Non siete autorizzati per eseguire un download 540200.stp

      Login
    • 540200.igs

      Non siete autorizzati per eseguire un download 540200.igs

      Login
    • 540200.jt

      Non siete autorizzati per eseguire un download 540200.jt

      Login
    • 540200.dwg

      Non siete autorizzati per eseguire un download 540200.dwg

      Login
    • 540200m_D.dxf

      Non siete autorizzati per eseguire un download 540200m_D.dxf

      Login
Collare di messa a terra con dentatura BS INOX (27-168 mm)
Collare di messa a terra con dentatura BS per l'integrazione di tubi con protezione di superficie
nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Equipotenzialità secondo VDE 0100 sezione 410/540.
Da utilizzare per superfici
(p.es. vernici, rivestimenti in polvere)
fino ad uno spessore del rivestimento di 0,2 mm
Materiale: INOX
Campo di serraggio tubo Ø: 27-168 mm (3/4-6'')
Collegamento Td: 1-2 x 6-8 mm / 1 x 10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 27.168 Z AK1X10 2X6.8 V2A
Art.: 540200
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø 27-168 mm (3/4-6'')

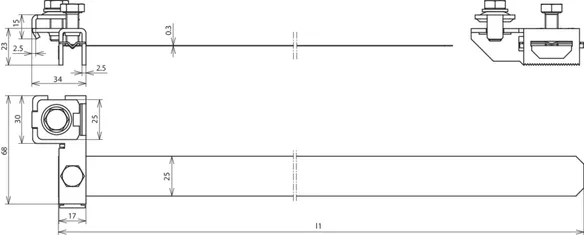

Dimensioni nastro (lu1 x la x p) 570 x 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540200 è stato aggiunto al carrello.

Apri Web-Shop

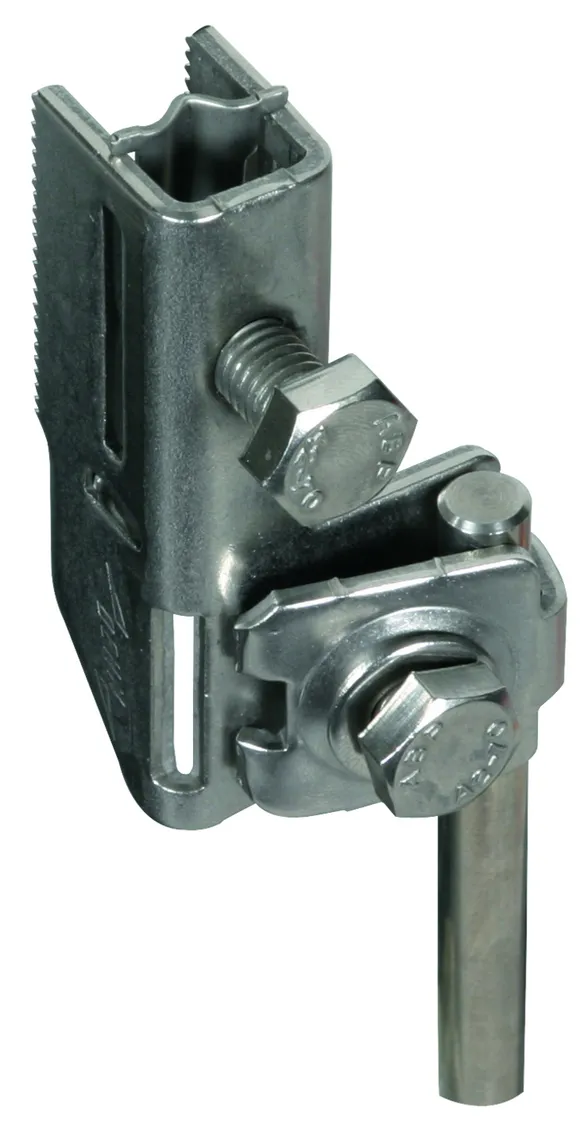

Morsetto separato

Da combinare con nastro per fascette (art. n. 540 901).
Connessione per : 1 conduttore Td Ø10 mm o 1-2 conduttori Ø6-8 mm o 4-50 mm2 (rigido / semirigido)

1 Prodotto

Art. 540210 SPK Z 25 BRS AK1X10 2X6.8 V2A

GTIN (EAN) 4013364221284, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540210.stp

      Non siete autorizzati per eseguire un download 540210.stp

      Login
    • 540210.igs

      Non siete autorizzati per eseguire un download 540210.igs

      Login
    • 540210.jt

      Non siete autorizzati per eseguire un download 540210.jt

      Login
    • 540210.dwg

      Non siete autorizzati per eseguire un download 540210.dwg

      Login
    • 540210m_D.dxf

      Non siete autorizzati per eseguire un download 540210m_D.dxf

      Login

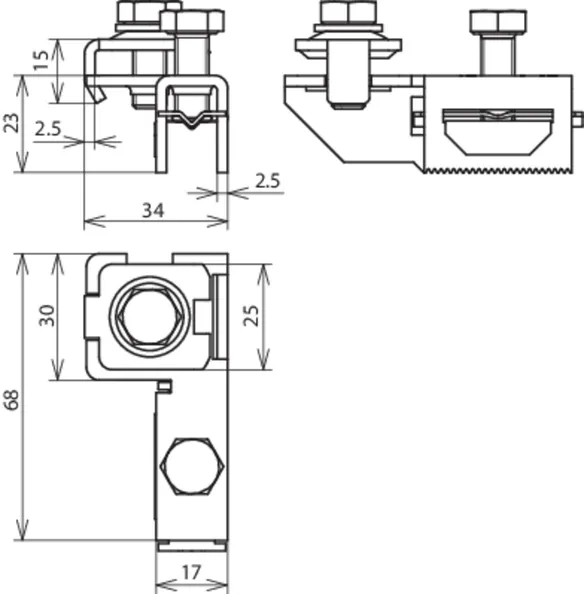

Collare di messa a terra con dentatura BS Morsetto separato INOX
Collare di messa a terra per l'integrazione di tubi con protezione di superficie nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Da utilizzare per superfici (p.es. vernici, verniciatura in polvere) fino ad uno spessore del rivestimento di 0,2 mm
Da combinare con nastro per fascette (art. n. 540 901).
Connessione per : 1 conduttore Td Ø10 mm o 1-2 conduttori Ø6-8 mm o 4-50 mm2 (rigido / semirigido)
Materiale: INOX
Collegamento Td: 1-2 x 6-8 mm / 1 x 10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SPK Z 25 BRS AK1X10 2X6.8 V2A
Art.: 540210
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.
