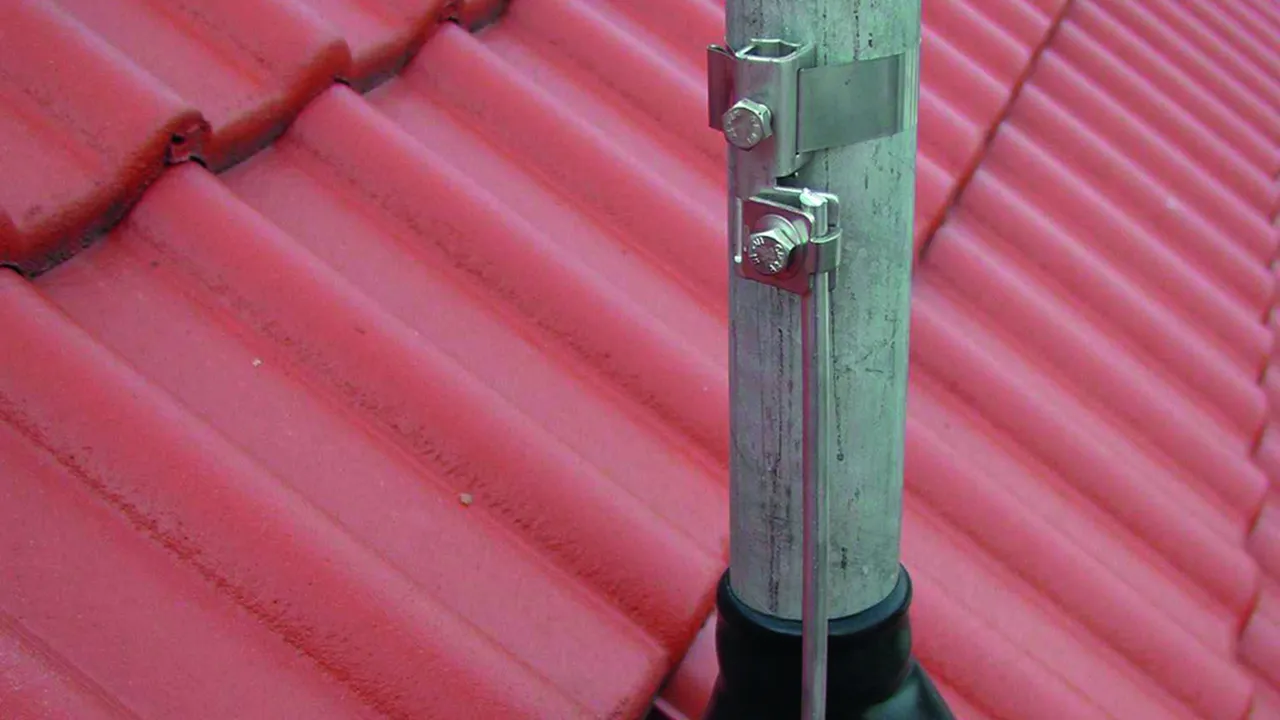

Messa a terra di pali d'antenna

Fascetta di messa a terra per l'equipotenzialità antifulmine di tubi (p.es. di pali d'antenna) secondo CEI EN 62305-3 (CEI 81-10/3).

Con nastro regolabile, per collegamento di 1 oppure 2 conduttori ed idoneo per collegamenti passanti.

Fascetta di messa a terra per pali d'antenna completa

Collegamento per:
1 conduttore Td Ø10 mm oppure 1-2 conduttori Td Ø6-8 mm oppure 4-50 mm2 (rigido / semirigido).

2 Prodotti

Art. 540103 BRS 16.89 AK1X10 2X6.8 V2A

GTIN (EAN) 4013364101302, Codice doganale (EU): 85359000, Peso lordo: 119.71 g, UM: 10.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 540103.stp

      Non siete autorizzati per eseguire un download 540103.stp

      Login
    • 540103.igs

      Non siete autorizzati per eseguire un download 540103.igs

      Login
    • 540103.jt

      Non siete autorizzati per eseguire un download 540103.jt

      Login
    • 540103.dwg

      Non siete autorizzati per eseguire un download 540103.dwg

      Login
    • 540100m_D.dxf

      Non siete autorizzati per eseguire un download 540100m_D.dxf

      Login
Fascetta di messa a terra per pali d'antenna INOX (16-89 mm)
Fascetta di messa a terra per pali d'antenna
per il collegamento con tenuta alla corrente di fulmine
ad es. di pali d'antenna
e per l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile,
per collegamento di 1 oppure 2 conduttori e per collegamenti passanti
Collegamento per:
1 conduttore Td Ø10 mm,
1 o 2 conduttori Td 6-8 mm ossia 4-50 mm2
Materiale: INOX
Campo di serraggio tubo Ø: 16-89 mm (3/8-3'')
Dimensioni nastro: 330 x 25 x 0,3 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 16.89 AK1X10 2X6.8 V2A
Art.: 540103
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø 16-89 mm (3/8-3'')
Dimensioni nastro (lu1 x la x sp) 330 x 25 x 0,3 mm
Collegamento Td 1-2 conduttori Td Ø6-8 mm / 1x Ø10 mm
Collegamento (rigido / semirigido) 4-50 mm2
Vite di M8 x 20 mm
Materiale vite INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540103 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540103 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540100 BRS 16.168 AK1X10 2X6.8 V2A

GTIN (EAN) 4013364094109, Codice doganale (EU): 85359000, Peso lordo: 133.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540100.stp

      Non siete autorizzati per eseguire un download 540100.stp

      Login
    • 540100.igs

      Non siete autorizzati per eseguire un download 540100.igs

      Login
    • 540100.jt

      Non siete autorizzati per eseguire un download 540100.jt

      Login
    • 540100.dwg

      Non siete autorizzati per eseguire un download 540100.dwg

      Login
    • 540100m_D.dxf

      Non siete autorizzati per eseguire un download 540100m_D.dxf

      Login
Fascetta di messa a terra per pali d'antenna INOX (16-168 mm)
Fascetta di messa a terra per la connessione
con resistenza alla corrente di fulmine
ad es. di pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile, per collegamento di 1 o 2 conduttori e
per collegamenti passanti
Collegamento per:
1 conduttore Td 10 mm,
1 o 2 conduttori Td 6-8 mm ossia 4-50 mm2
Materiale: INOX
Campo di serraggio tubo Ø: 16-168 mm (3/8-6'')
Dimensioni nastro: 570 x 25 x 0,3 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 16.168 AK1X10 2X6.8 V2A
Art.: 540100
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø 16-168 mm (3/8-6'')
Dimensioni nastro (lu1 x la x sp) 570 x 25 x 0,3 mm
Collegamento Td 1-2 conduttori Td Ø6-8 mm / 1x Ø10 mm
Collegamento (rigido / semirigido) 4-50 mm2
Vite di M8 x 20 mm
Materiale vite INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540100 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto separato

In combinazione con nastro per fascetta (Art. 540 901).
Collegamento per: 1 conduttore Td Ø10 mm oppure 1-2 conduttori Td Ø6-8 mm oppure 4-50 mm2 (rigido / semirigido)

1 Prodotto

Art. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

GTIN (EAN) 4013364094116, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540110.stp

      Non siete autorizzati per eseguire un download 540110.stp

      Login
    • 540110.igs

      Non siete autorizzati per eseguire un download 540110.igs

      Login
    • 540110.jt

      Non siete autorizzati per eseguire un download 540110.jt

      Login
    • 540110.dwg

      Non siete autorizzati per eseguire un download 540110.dwg

      Login
    • 540110m_D.dxf

      Non siete autorizzati per eseguire un download 540110m_D.dxf

      Login
Fascetta di messa a terra per pali d'antenna Morsetto separato INOX
Fascetta di messa a terra per collegamento resistete alla corrente di fulmine
ad es. di pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile, per collegamento di 1 o 2
conduttori e per collegamenti passanti
Collegamento per: 1 conduttore Td 10 mm
1 o 2 conduttori Td 6-8 mm ossia 4-50 mm2
Morsetto separato,
da combinare con nastro senza fine (art. n. 540 901)
Materiale: INOX
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SPK 25 BRS AK1X10 2X6.8 V2A
Art.: 540110
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Collegamento Td 1-2 conduttori Td Ø6-8 mm / 1x Ø10 mm
Collegamento (rigido / semirigido) 4-50 mm2
Vite di M8 x 20 mm
Materiale vite INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540110 è stato aggiunto al carrello.

Apri Web-Shop

Nastro per fascetta

Da tagliare p.es. con cesoia.

1 Prodotto

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Fascetta di messa a terra per nastro in zone Ex
Fascetta di messa a terra da combinare con diversi
elementi di fissaggio
o componenti per la connessione
Materiale: INOX
Dimensioni nastro: 25 x 0,3 mm
Lunghezza: 100 m

Fabbricato: DEHN
Tipo: SPB 25X0.3 L100M V2A
Art.: 540901
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Dimensioni nastro (la x sp) 25 x 0,3 mm
Lunghezza 100 m

Prodotto 540901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540901 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di collegamento per dispersori di terra

Morsetto di collegamento per l'integrazione di tubi (ad es. pali d'antenna) nell'equipotenzialità antifulmine per mezzo di conduttori rigidi / semirigidi su dispersori di profondità.

1 Prodotto

Art. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN (EAN) 4013364380660, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540121.stp

      Non siete autorizzati per eseguire un download 540121.stp

      Login
    • 540121.igs

      Non siete autorizzati per eseguire un download 540121.igs

      Login
    • 540121.jt

      Non siete autorizzati per eseguire un download 540121.jt

      Login
    • 540121.dwg

      Non siete autorizzati per eseguire un download 540121.dwg

      Login
    • 540121m_D.dxf

      Non siete autorizzati per eseguire un download 540121m_D.dxf

      Login
Morsetto di collegamento per dispersori di terra D 20-25 mm INOX (AISI 316)
Morsetti di collegamento per collegamento a croce e parallelo
di conduttori tondi o cordati su dispersori di terra
Materiale: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Per dispersori di profondità Ø: 20-25 mm
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 8.10 AQ4 50 TE20 25 V4A
Art.: 540121
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Per dispersori di profondità Ø 20-25 mm
Campo di serraggio Td 8-10 mm
Collegamento (rigido / semirigido) 4-50 mm2
Vite d M8 x 20 / 25 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 540121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540121 è stato aggiunto al carrello.

Apri Web-Shop

Connettore KS UNI

Connettore KS universale per la connessione resistente alla corrente di fulmine sia di conduttori tondi sia di conduttori rigidi e semirigidi, ad es. su profili piatti, pluviali e barre per l’equipotenzialità.

1 Prodotto

Art. 540122 UKSV 6.10 AQ16 50 V4A

GTIN (EAN) 4013364379930, Codice doganale (EU): 85359000, Peso lordo: 66.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540122.stp

      Non siete autorizzati per eseguire un download 540122.stp

      Login
    • 540122.igs

      Non siete autorizzati per eseguire un download 540122.igs

      Login
    • 540122.jt

      Non siete autorizzati per eseguire un download 540122.jt

      Login
    • 540122.dwg

      Non siete autorizzati per eseguire un download 540122.dwg

      Login
    • 540122m_D.dxf

      Non siete autorizzati per eseguire un download 540122m_D.dxf

      Login
Morsetto KS a corpo unico INOX (V4A)
Morsetto KS per il collegamento a profilati piatti
con posa e superficie chiave
Materiale: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Campo di serraggio Td: 6-10 mm
Collegamento (rigido / semirigido): 16-50 mm2
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 3,9 kA

Fabbricato: DEHN
Tipo: UKSV 6.10 AQ16 50 V4A
Art.: 540122
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX ( V4A )
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Campo di serraggio Td 6-10 mm
Collegamento (rigido / semirigido) 16-50 mm2
Vite M10 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540122 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto per grondaia

Morsetto per grondaia per il collegamento / connessione resistente alla corrente di fulmine della messa a terra di pali d’antenna (ad es. 16 mm2) sul punto d’incrocio con una gronda del tetto.

1 Prodotto

Art. 540120 DRK 8.10 AQ4 50 W16.22 V2A

GTIN (EAN) 4013364379947, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

Morsetto per grondaia con morsetto di messa a terra Uni INOX
Morsetti per grondaia per il collegamento di
conduttori con grondaie
Materiale: INOX
Campo di serraggio ribordatura: 16-22 mm
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DRK 8.10 AQ4 50 W16.22 V2A
Art.: 540120
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio ribordatura 16-22 mm
Campo di serraggio Td 8-10 mm
Collegamento (rigido / semirigido) 4-50 mm2
Vite d M8 x 20 / 25 mm
Materiale vite INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540120 è stato aggiunto al carrello.

Apri Web-Shop
