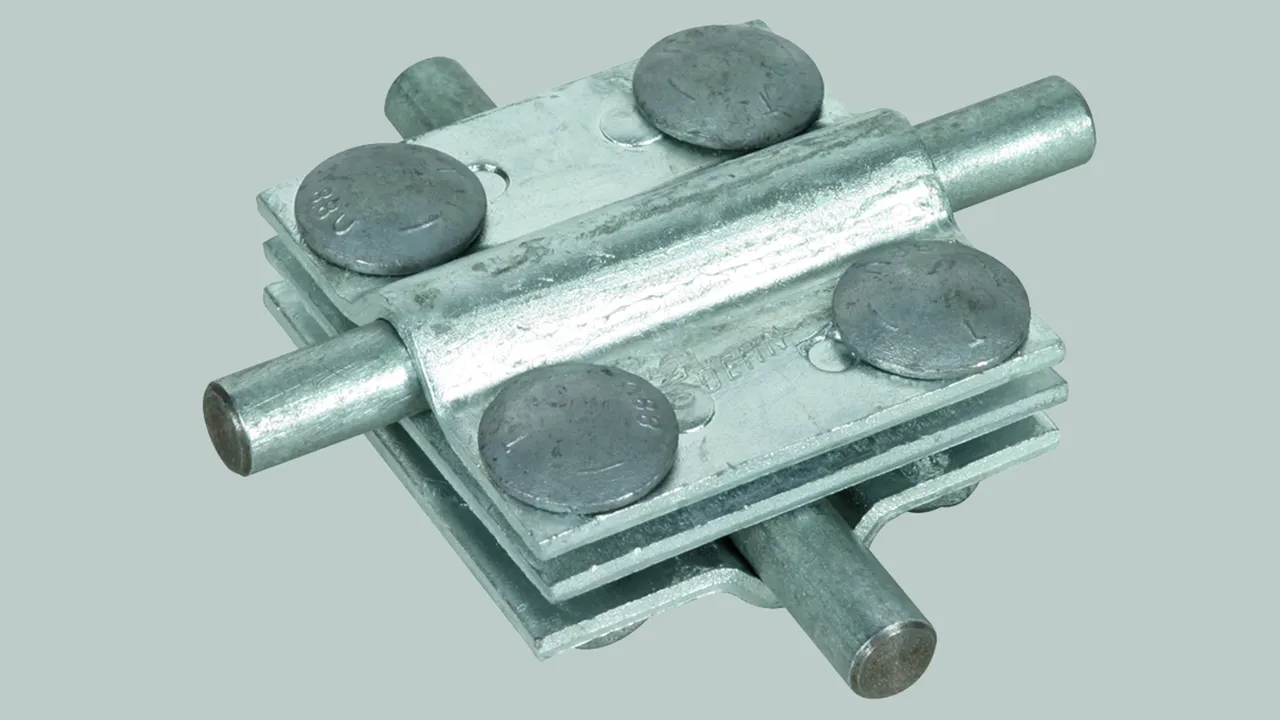

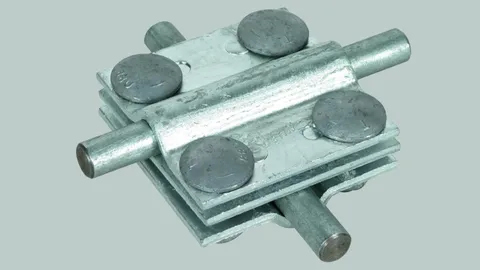

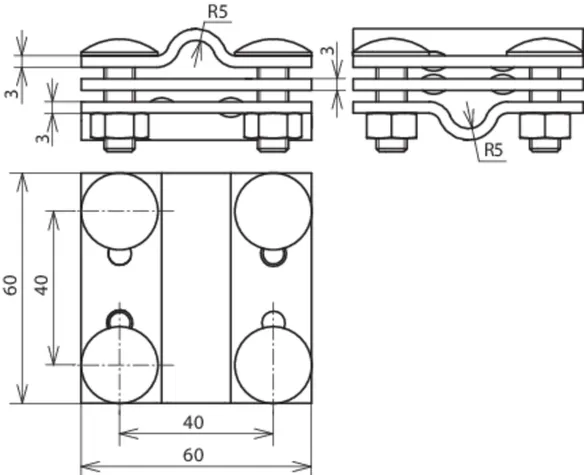

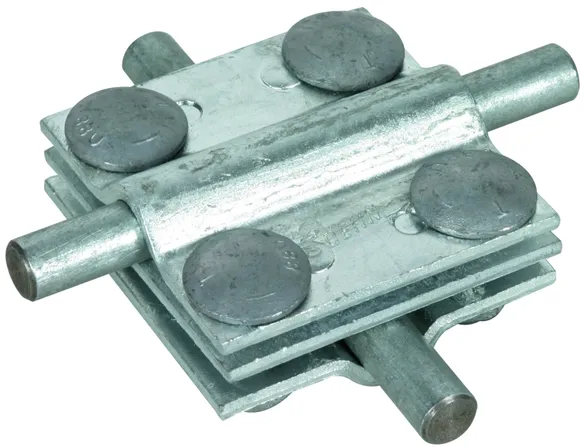

Art. 318203 KS 8.10 8.10 FL30 ZP FRSM8 STTZN

GTIN (EAN) 4013364159914, Codice doganale (EU): 85359000, Peso lordo: 333.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 8-10 / 8-10 mm
Campo di serraggio Td / Pt: 8-10 / 30 mm
Campo di serraggio Pt / Pt: 30 / 30 mm
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP FRSM8 STTZN
Art.: 318203
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	8-10 / 8-10 mm
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Dimensione	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	8-10 / 8-10 mm
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Vite	e M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensione	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 318203 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318203 è stato aggiunto al carrello.

Apri Web-Shop

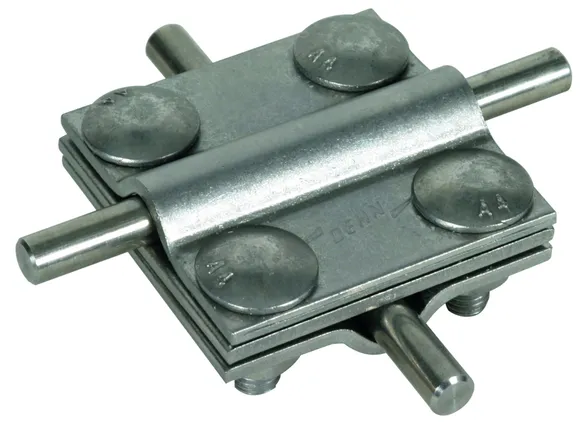

Art. 318229 KS 8.10 8.10 FL30 ZP FRSM8 V4A

GTIN (EAN) 4013364159938, Codice doganale (EU): 85359000, Peso lordo: 327.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta NIRO (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Td / Td: 8-10 / 8-10 mm
Campo di serraggio Td / Pt: 8-10 / 30 mm
Campo di serraggio Pt / Pt: 30 / 30 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP FRSM8 V4A
Art.: 318229
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td / Td	8-10 / 8-10 mm
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
ASTM / AISI:	316Ti / 316L / 316

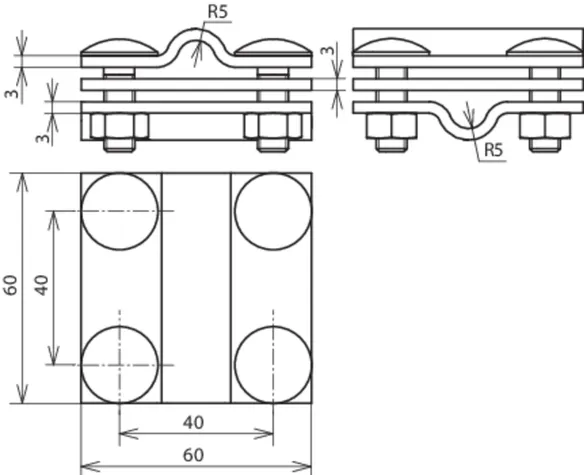

Dimensione	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	8-10 / 8-10 mm
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Vite	e M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensione	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 318229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318229 è stato aggiunto al carrello.

Apri Web-Shop

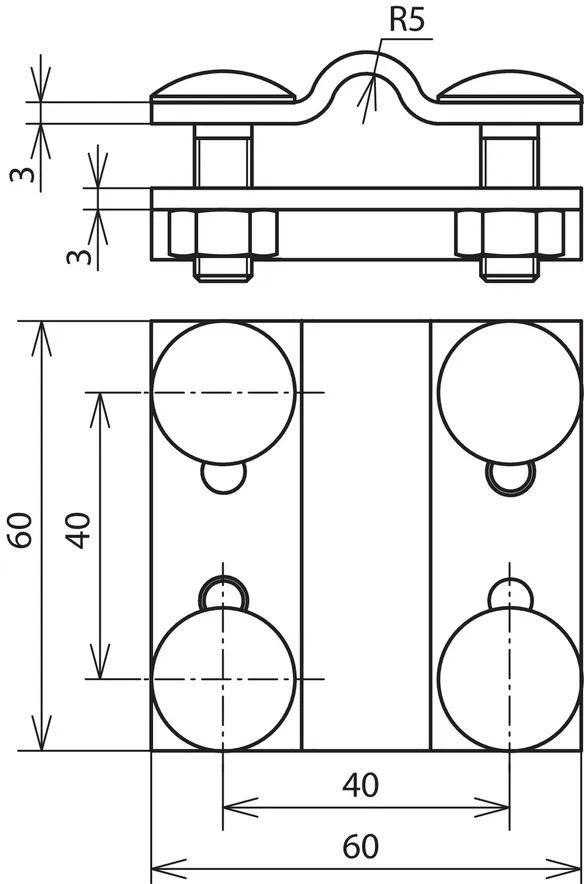

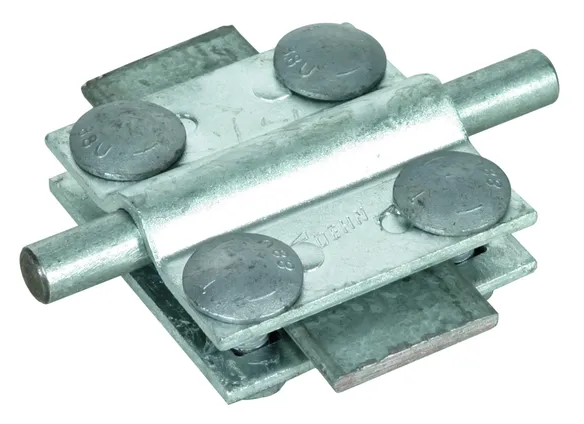

Art. 318205 KS 8.10 FL30 FRSM8 STTZN

GTIN (EAN) 4013364159921, Codice doganale (EU): 85359000, Peso lordo: 249.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Pt: 8-10 / 30 mm
Campo di serraggio Pt / Pt: 30 / 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 FRSM8 STTZN
Art.: 318205
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Dimensione	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Vite	e M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensione	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 318205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318205 è stato aggiunto al carrello.

Apri Web-Shop

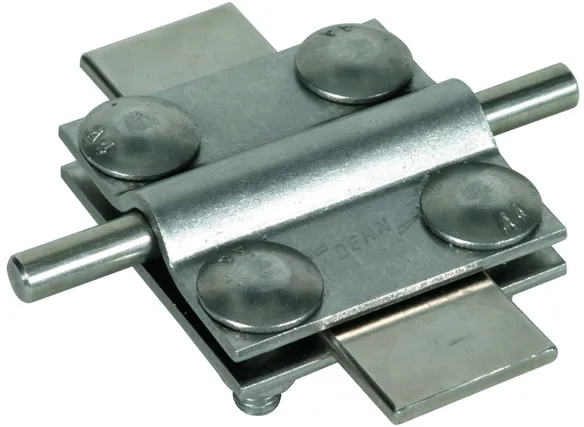

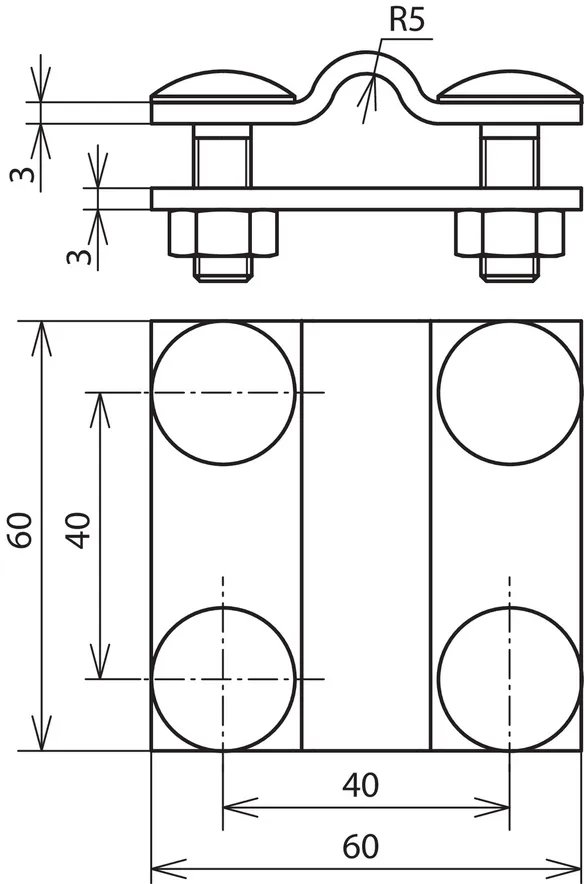

Art. 318239 KS 8.10 FL30 FRSM8 V4A

GTIN (EAN) 4013364159945, Codice doganale (EU): 85359000, Peso lordo: 244.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in acciaio INOX (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Td / Pt: 8-10 / 30 mm
Campo di serraggio Pt / Pt: 30 / 30 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 FRSM8 V4A
Art.: 318239
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Dimensione	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Pt	8-10 / 30 mm
Campo di serraggio Pt / Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	e M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensione	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 318239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318239 è stato aggiunto al carrello.

Apri Web-Shop
