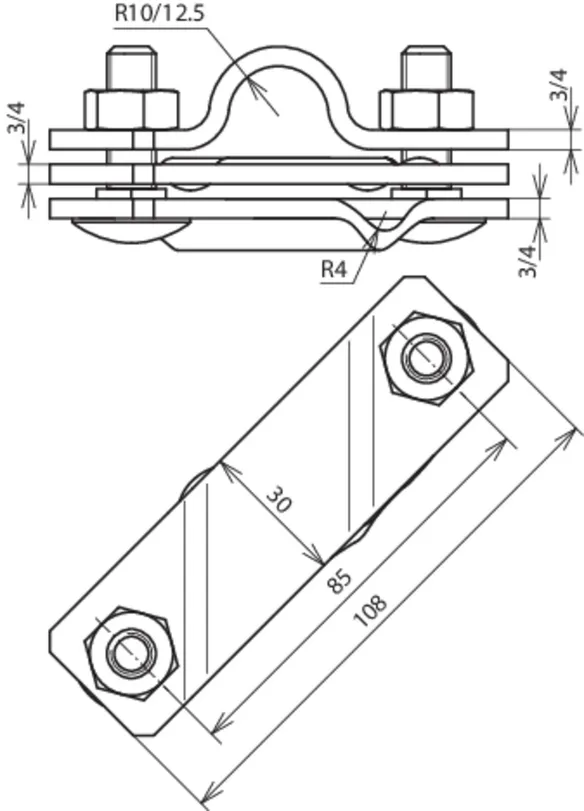

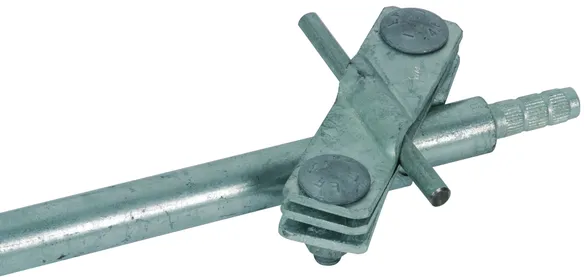

Art. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN (EAN) 4013364026582, Codice doganale (EU): 85359000, Peso lordo: 375.20 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento esecuzione obliqua Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / -40 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 20 7.10 FL40 STTZN
Art.: 620015
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Pt	7-10 / -40 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	21,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 620015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620015 è stato aggiunto al carrello.

Apri Web-Shop

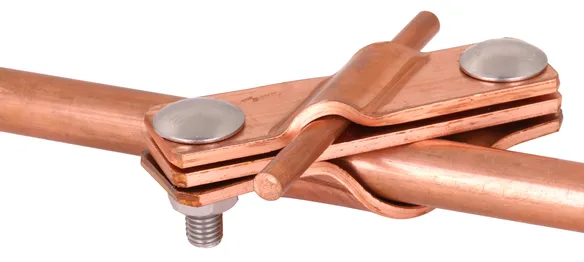

Art. 620017 AS S TE 20 7.10 FL40 CU

GTIN (EAN) 4013364026612, Codice doganale (EU): 85359000, Peso lordo: 425.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento esecuzione obliqua Cu
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Cu
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 35-120 mm2
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 20 7.10 FL40 CU
Art.: 620017
o similare.

Certificati

Caratteristiche tecniche

Materiale	Cu
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Vite	e M10 x 35 mm
Materiale vite /dado	INOX
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 620017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620017 è stato aggiunto al carrello.

Apri Web-Shop

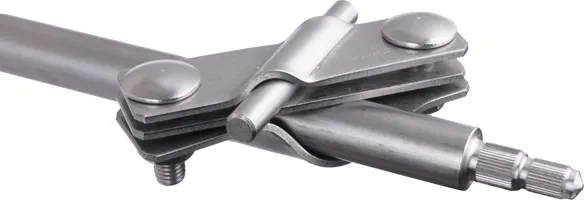

Art. 620915 AS S TE 20 7.10 FL40 V4A

GTIN (EAN) 4013364026629, Codice doganale (EU): 85359000, Peso lordo: 303.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento esecuzione obliqua INOX (V4A)
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 35-120 mm2
Esecuzione per dispersore di profondità: Ø20 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 20 7.10 FL40 V4A
Art.: 620915
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Materiale n.	1.4571 / 1.4404 / 1.4401
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Vite	e M10 x 35 mm
Materiale vite /dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 620915 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620915 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN (EAN) 4013364026599, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento esecuzione obliqua Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / -40 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 25 7.10 FL40 STTZN
Art.: 625015
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Pt	7-10 / -40 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 625015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625015 è stato aggiunto al carrello.

Apri Web-Shop

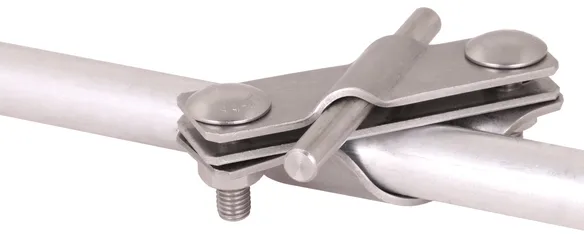

Art. 649015 AS S TE 25 7.10 FL40 V4A

GTIN (EAN) 4013364119376, Codice doganale (EU): 85359000, Peso lordo: 305.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento esecuzione obliqua INOX (V4A)
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 35-120 mm2
Esecuzione per dispersore di profondità: Ø25 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 25 7.10 FL40 V4A
Art.: 649015
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Esecuzione per dispersore di profondità	Ø25 mm
Materiale n.	1.4571 / 1.4404 / 1.4401
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Esecuzione per dispersore di profondità	Ø25 mm
Vite	e M10 x 35 mm
Materiale vite /dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 649015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 649015 è stato aggiunto al carrello.

Apri Web-Shop

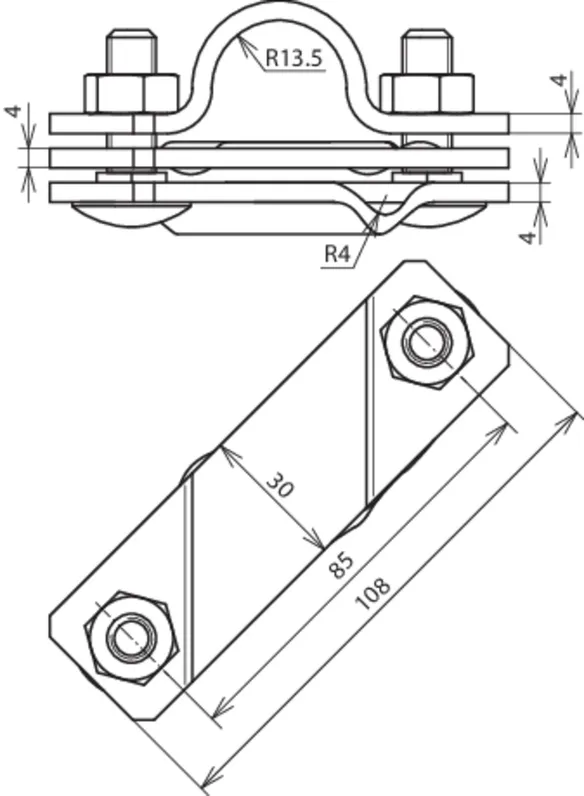

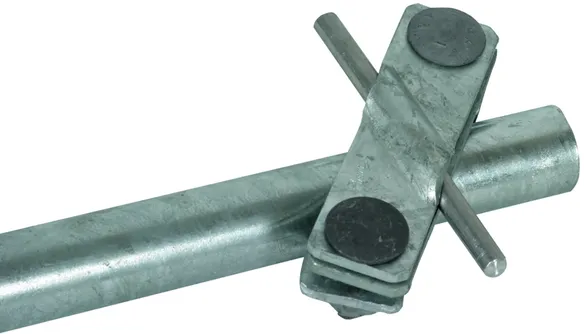

Art. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN (EAN) 4013364106864, Codice doganale (EU): 85359000, Peso lordo: 395.20 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento esecuzione obliqua specialmente per dispersore tubolare Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / -40 mm
Esecuzione per dispersore di profondità: Ø27 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S RE 27 7.10 FL40 STTZN
Art.: 640015
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Pt	7-10 / -40 mm
Esecuzione per dispersore di profondità	Ø27 mm
Riferimento norma	CEI EN 62561-1

Prodotto 640015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 640015 è stato aggiunto al carrello.

Apri Web-Shop

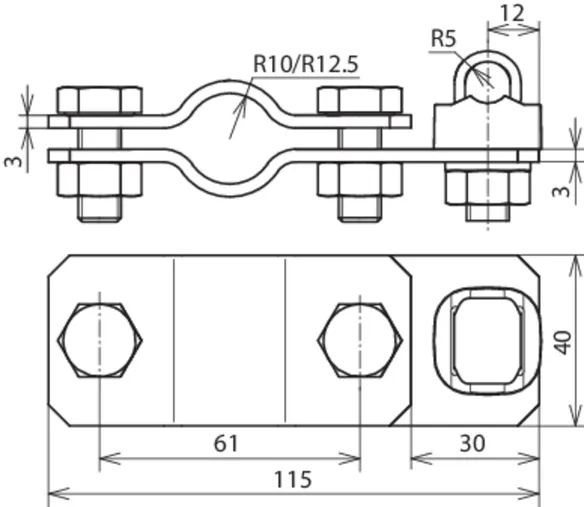

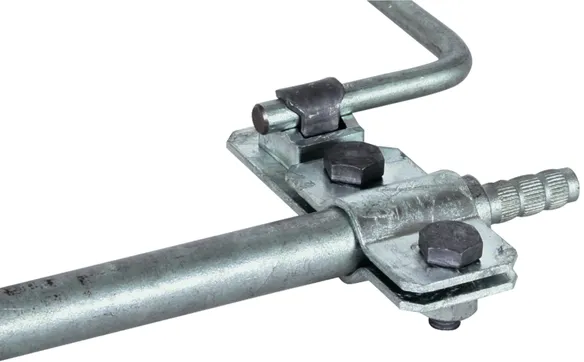

Art. 620011 AS TE 20 KSV 7.10 STTZN

GTIN (EAN) 4013364026636, Codice doganale (EU): 85359000, Peso lordo: 320.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento da un lato con connettore KS Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 KSV 7.10 STTZN
Art.: 620011
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 620011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620011 è stato aggiunto al carrello.

Apri Web-Shop

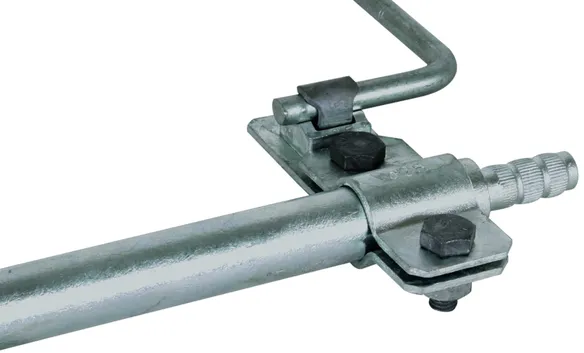

Art. 625011 AS TE 25 KSV 7.10 STTZN

GTIN (EAN) 4013364026643, Codice doganale (EU): 85359000, Peso lordo: 345.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento da un lato con connettore KS
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 25 KSV 7.10 STTZN
Art.: 625011
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 625011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625011 è stato aggiunto al carrello.

Apri Web-Shop

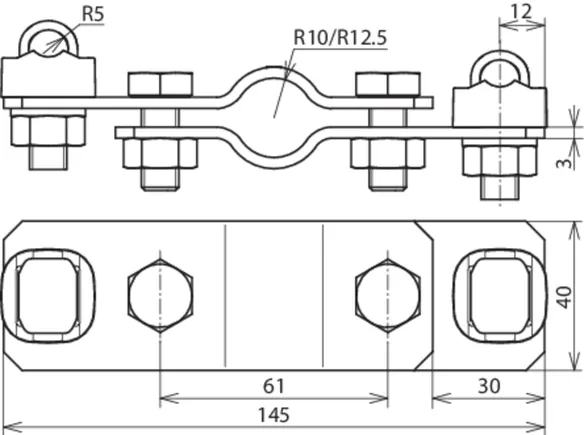

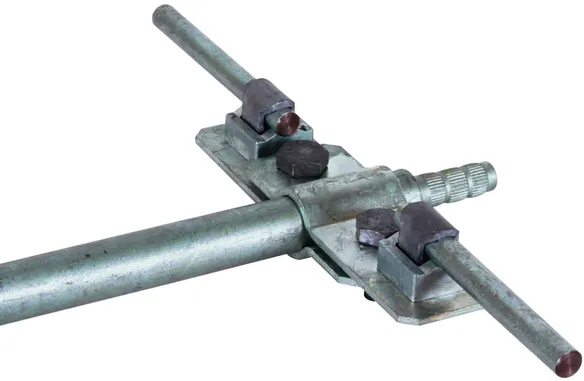

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026698, Codice doganale (EU): 85359000, Peso lordo: 428.00 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento da ambo i lati con connettore KS (Fe/tZn)
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 2XKSV 7.10 STTZN
Art.: 620012
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 620012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620012 è stato aggiunto al carrello.

Apri Web-Shop

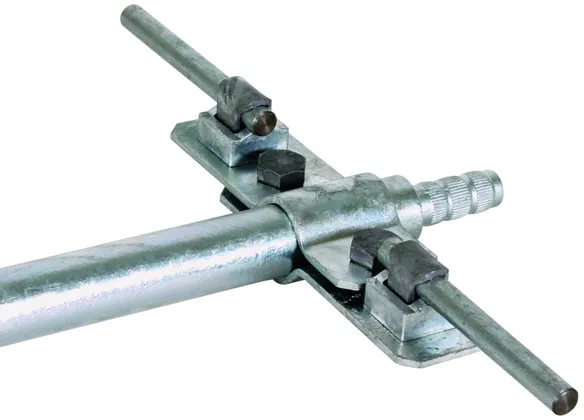

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026704, Codice doganale (EU): 85359000, Peso lordo: 434.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento su entrambi i lati con connettori KS Fe/tZn
Collari di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 25 2XKSV 7.10 STTZN
Art.: 625012
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 625012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625012 è stato aggiunto al carrello.

Apri Web-Shop

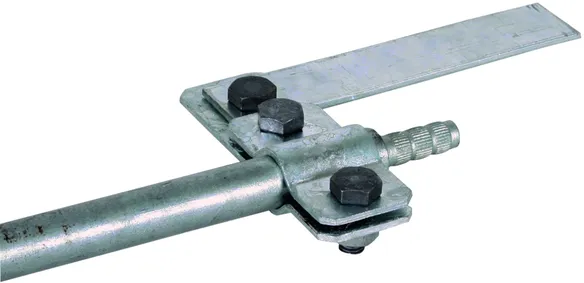

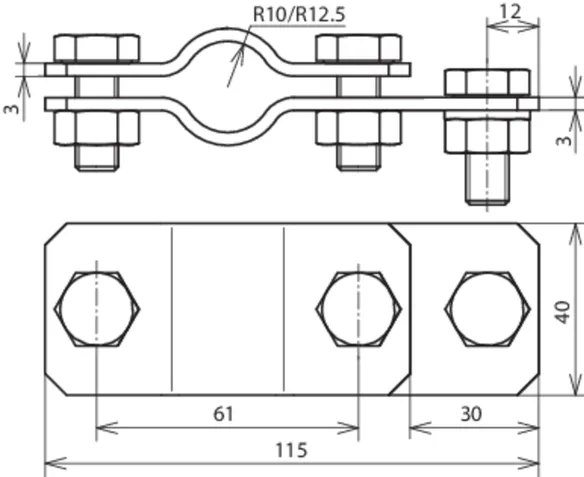

Art. 620021 AS TE 20 ASSM10 STTZN

GTIN (EAN) 4013364026667, Codice doganale (EU): 85359000, Peso lordo: 294.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Collare di collegamento da un lato con vite M10 Fe/tZn

Materiale: Fe/tZn
Campo di serraggio Pt: -40 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 ASSM10 STTZN
Art.: 620021
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø20 mm
Vite	di M10 x 25 mm
Materiale vite /dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 620021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625021 AS TE 25 ASSM10 STTZN

GTIN (EAN) 4013364026674, Codice doganale (EU): 85359000, Peso lordo: 315.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Materiale: Fe/tZn
Campo di serraggio Pt: -40 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 25 ASSM10 STTZN
Art.: 625021
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø25 mm
Vite	di M10 x 25 mm
Materiale vite /dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 625021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625021 è stato aggiunto al carrello.

Apri Web-Shop

Collare di collegamento

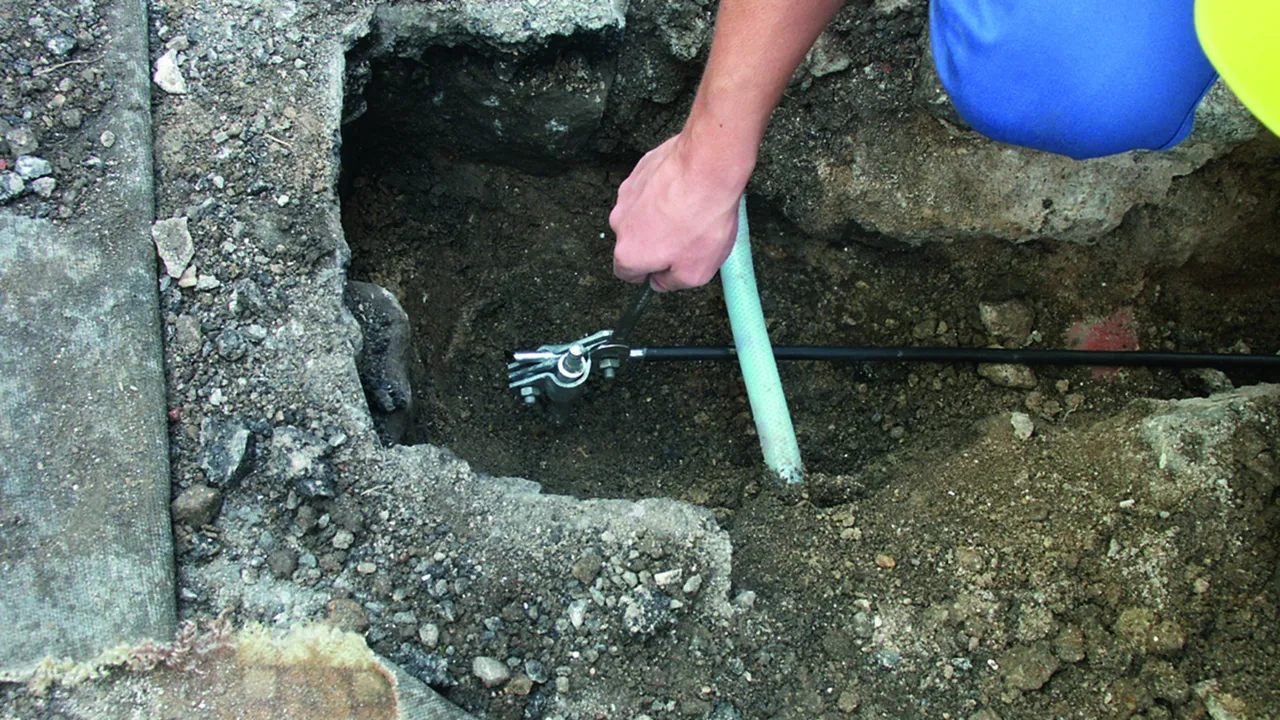

Esecuzione obliqua

Art. 620015 AS S TE 20 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620015 è stato aggiunto al blocco note.

Prodotto 620015 è stato aggiunto al carrello.

Art. 620017 AS S TE 20 7.10 FL40 CU

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620017 è stato aggiunto al blocco note.

Prodotto 620017 è stato aggiunto al carrello.

Art. 620915 AS S TE 20 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620915 è stato aggiunto al blocco note.

Prodotto 620915 è stato aggiunto al carrello.

Art. 625015 AS S TE 25 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 625015 è stato aggiunto al blocco note.

Prodotto 625015 è stato aggiunto al carrello.

Art. 649015 AS S TE 25 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 649015 è stato aggiunto al blocco note.

Prodotto 649015 è stato aggiunto al carrello.

Esecuzione obliqua - specialmente per dispersore tubolare Fe/tZn

Art. 640015 AS S RE 27 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 640015.stp

Non siete autorizzati per eseguire un download 640015.igs

Non siete autorizzati per eseguire un download 640015.jt

Non siete autorizzati per eseguire un download 640015.dwg

Non siete autorizzati per eseguire un download 640015m_D.dxf

Prodotto 640015 è stato aggiunto al blocco note.

Prodotto 640015 è stato aggiunto al carrello.

Collegamento da un lato con connettore KS

Art. 620011 AS TE 20 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620011.stp

Non siete autorizzati per eseguire un download 620011.igs

Non siete autorizzati per eseguire un download 620011.jt

Non siete autorizzati per eseguire un download 620011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 620011 è stato aggiunto al blocco note.

Prodotto 620011 è stato aggiunto al carrello.

Art. 625011 AS TE 25 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625011.stp

Non siete autorizzati per eseguire un download 625011.igs

Non siete autorizzati per eseguire un download 625011.jt

Non siete autorizzati per eseguire un download 625011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 625011 è stato aggiunto al blocco note.

Prodotto 625011 è stato aggiunto al carrello.

Collegamento da ambo i lati con connettore KS (Fe/tZn)

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620012.stp

Non siete autorizzati per eseguire un download 620012.igs

Non siete autorizzati per eseguire un download 620012.jt

Non siete autorizzati per eseguire un download 620012.dwg

Non siete autorizzati per eseguire un download 620012m_D.dxf

Prodotto 620012 è stato aggiunto al blocco note.

Prodotto 620012 è stato aggiunto al carrello.

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625012.stp

Non siete autorizzati per eseguire un download 625012.igs
