Morsetto di collegamento

Per il collegamento a croce oppure parallelo di conduttori tondi, piatti oppure cordati a dispersori di profondità.

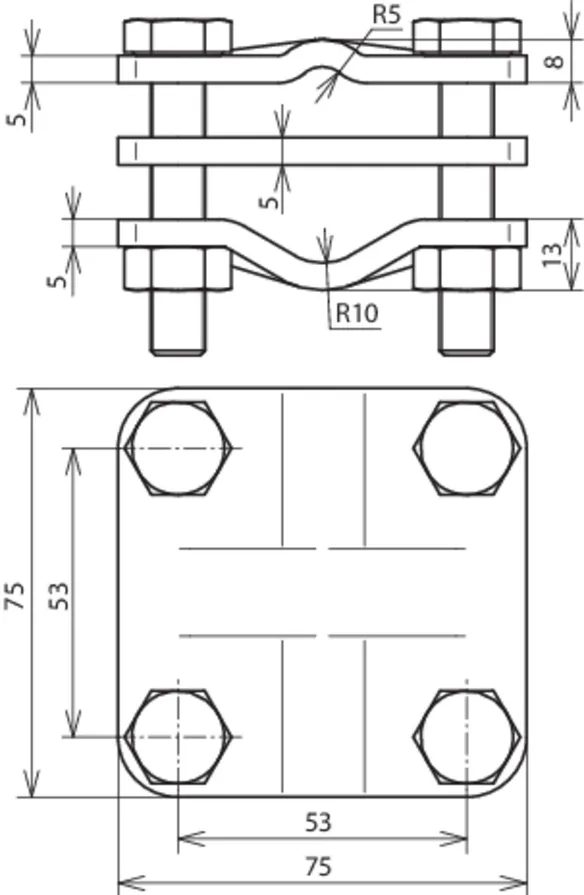

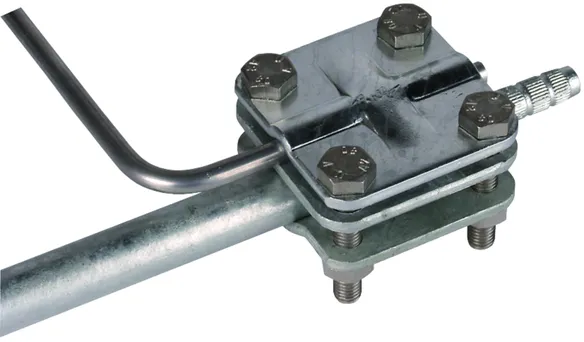

Per dispersore di profondità Ø20 - 30 mm

1 Prodotto

Art. 610010 AK TE 20.30 8.12 FL40 STTZN

GTIN (EAN) 4013364022010, Codice doganale (EU): 85359000, Peso lordo: 786.00 g, UM: 20.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento per dispersore di profondità D20 - 30 mm Fe/tZn
Morsetto di collegamento per il collegamento a croce e parallelo di conduttori tondi,
piatti o cordati su dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 8-12,5 / -40 mm
Campo di serraggio (semirigido / cordato): 50-95 mm2
Corrente di corto circuito (AC 50 Hz / DC): 18 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK TE 20.30 8.12 FL40 STTZN
Art.: 610010
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Pt	8-12,5 / -40 mm
Campo di serraggio (semirigido / cordato)	50-95 mm²
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale	Fe/tZn
Per dispersori di profondità Ø	20-30 mm
Campo di serraggio Td/Pt	8-12,5 / -40 mm
Campo di serraggio (semirigido / cordato)	50-95 mm²
Vite	di M10 x 55 mm
Materiale vite / dado	INOX
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 610010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 610010 è stato aggiunto al carrello.

Apri Web-Shop

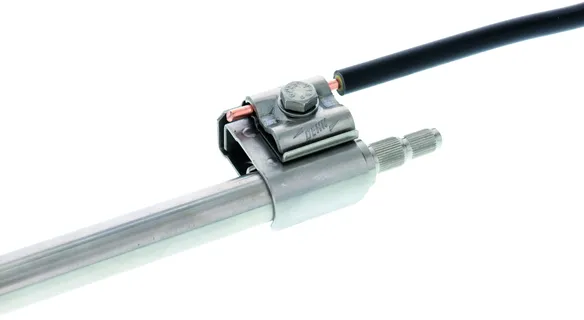

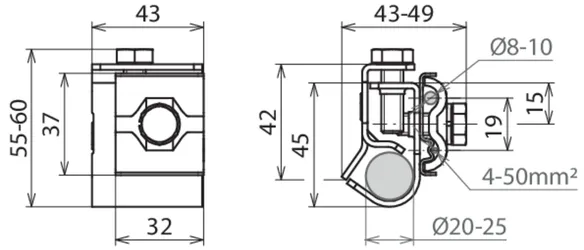

Per dispersore di profondità Ø20-25 mm

Morsetto di collegamento per l'integrazione di tubi (ad es. pali d'antenna) nell'equipotenzialità antifulmine per mezzo di conduttori rigidi / semirigidi su dispersori di profondità.

1 Prodotto

Art. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN (EAN) 4013364380660, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento per dispersore di profondità D20 - 25 mm INOX (AISI 316)
Morsetti di collegamento per il collegamento a croce e parallelo
di conduttori tondi o cordati su dispersori di profondità
Materiale: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 8.10 AQ4 50 TE20 25 V4A
Art.: 540121
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Per dispersori di profondità Ø	20-25 mm
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	di M8 x 20 / 25 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 540121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540121 è stato aggiunto al carrello.

Apri Web-Shop

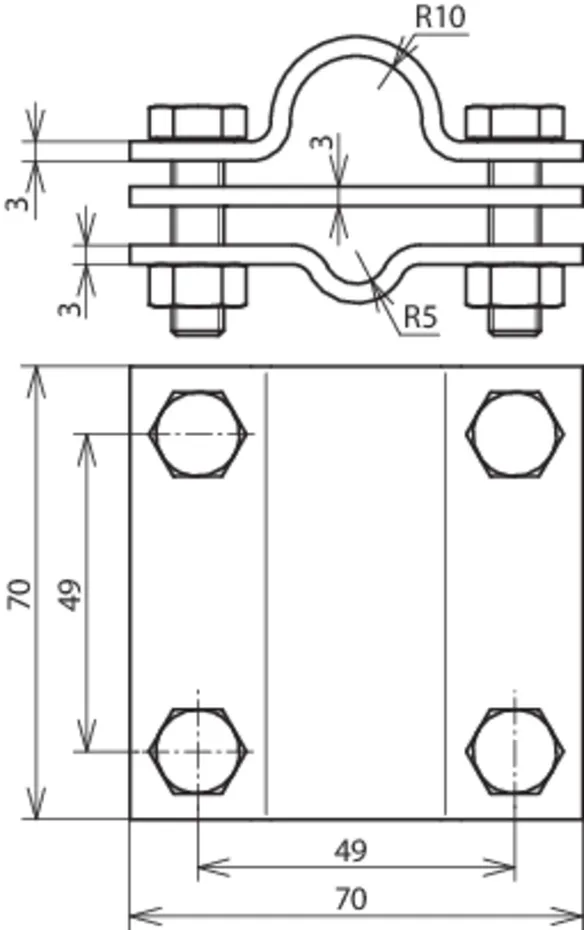

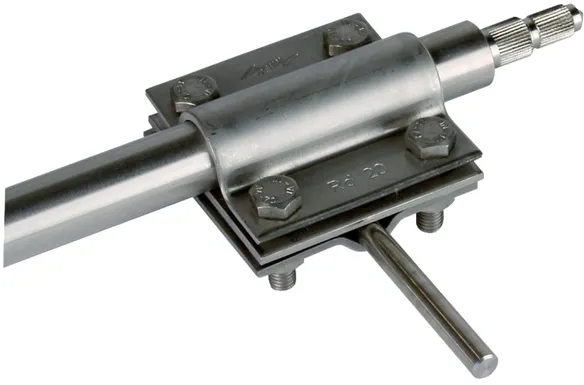

Per dispersore di profondità Ø20 mm

1 Prodotto

Art. 610020 AK TE 20 7.10 FL40 V4A

GTIN (EAN) 4013364054110, Codice doganale (EU): 85359000, Peso lordo: 446.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento per dispersore di profondità D 20 mm INOX (AISI 316)
Morsetti di collegamento per il collegamento a croce e parallelo di conduttori tondi,
piatti o cordati su dispersori di profondità
Materiale: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 25-120 mm2
Corrente di corto circuito (AC 50 Hz / DC): 8 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK TE 20 7.10 FL40 V4A
Art.: 610020
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Per dispersori di profondità Ø	20 mm
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.
