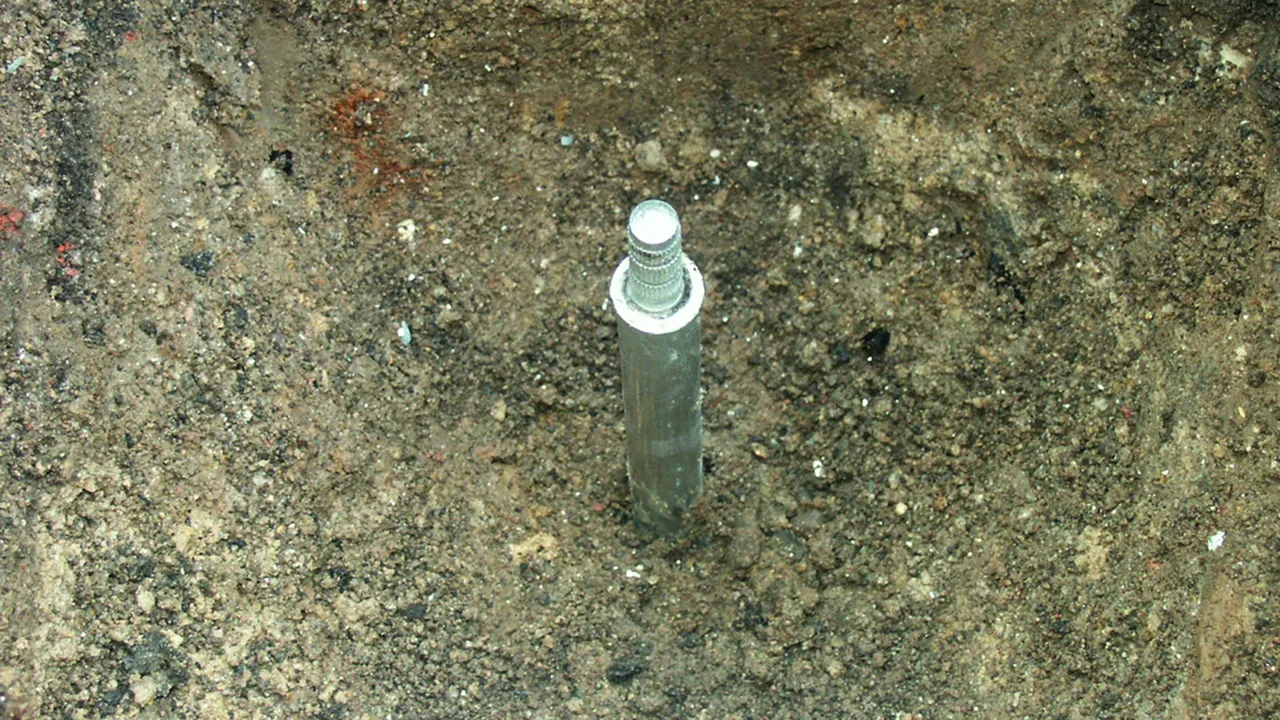

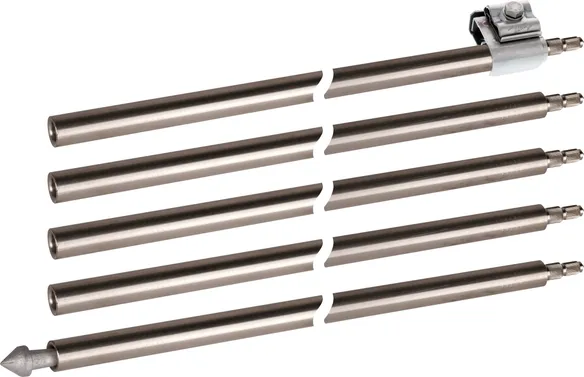

Dispersori di profondità

Per la realizzazione di impianti di terra per calate o cabine di trasformazione.Caratteristiche:

nessun ispessimento di sezione sul giunto
giunto autochiudente
resistenza alla corrosione
stoccaggio semplificato e possibilità di trasporto
applicazione universale conformemente alle condizioni del terreno sul posto
valori di resistenza costanti

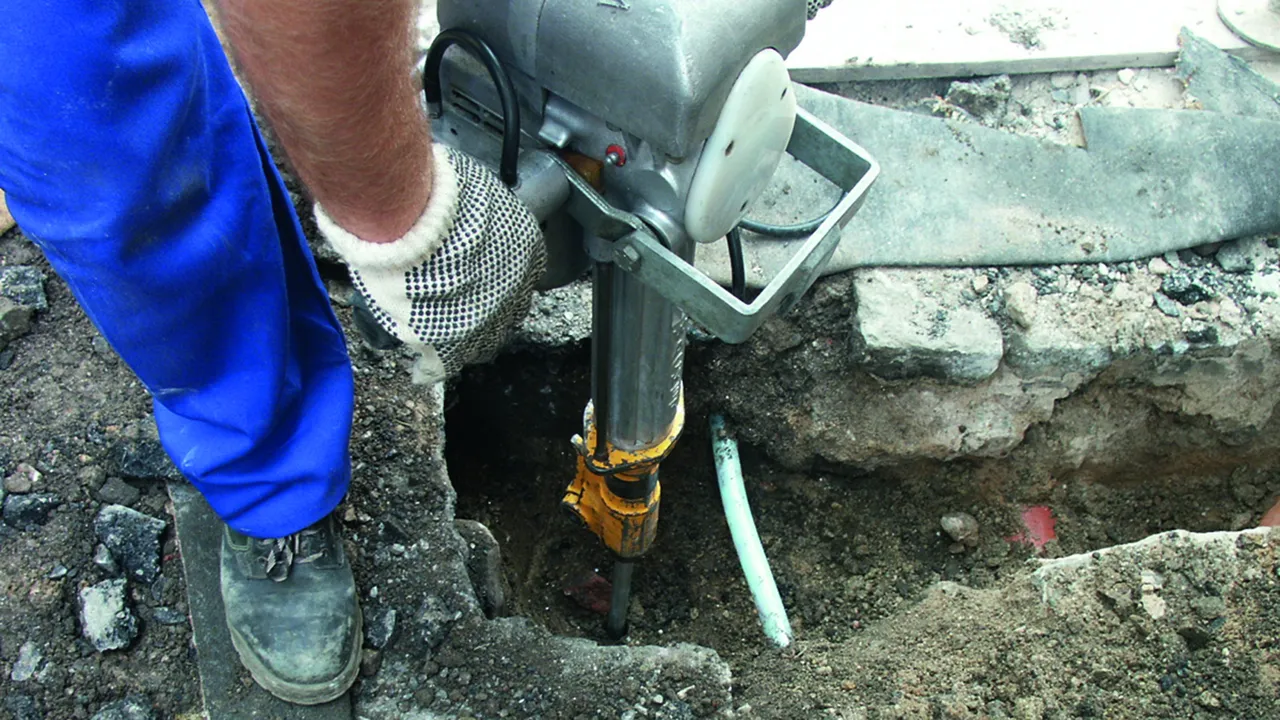

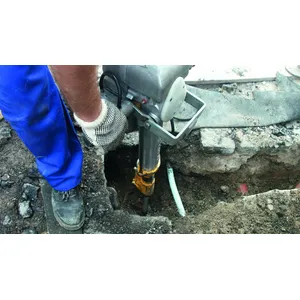

infissione semplice con martello demolitore

Dettagli

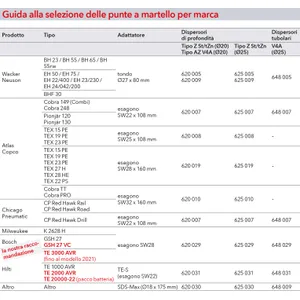

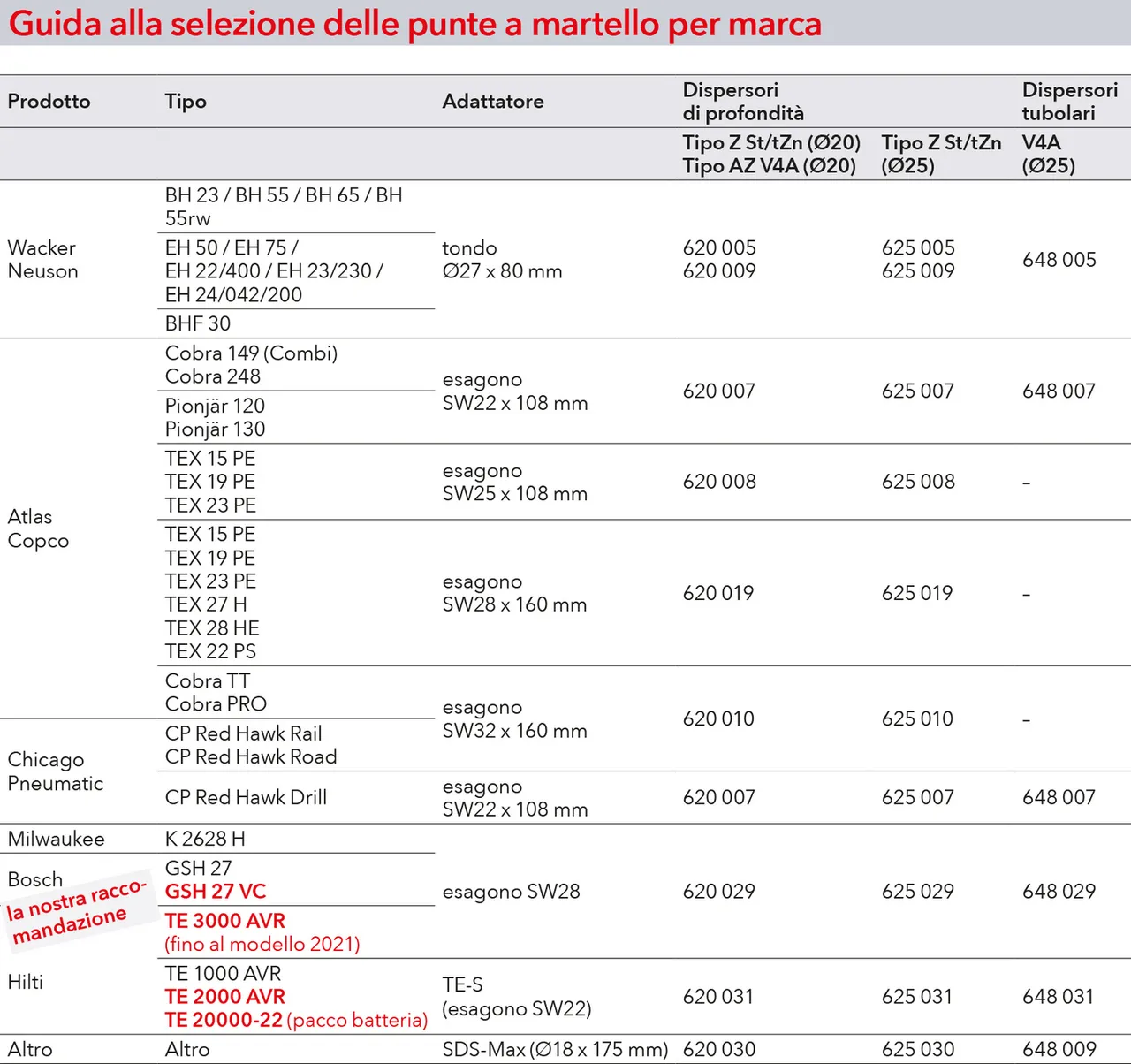

Attrezzo per martello demolitore per dispersore di profondità e dispersore tubolare

tipo Z

Con perno triplo zigrinato.

4 Prodotti

Art. 620101 TE 20 1000 Z STTZN

GTIN (EAN) 4013364021860, Codice doganale (EU): 85389099, Peso lordo: 2.50 kg, UM: 6.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1000 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1000 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1000 Z STTZN
Art.: 620101
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Diametro perno	12 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 22000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Prodotto 620101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620151 TE 20 1500 Z STTZN

GTIN (EAN) 4013364021846, Codice doganale (EU): 85389099, Peso lordo: 3.70 kg, UM: 6.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1500 mm
Dispersore di profondità tipo AZ con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 Z STTZN
Art.: 620151
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Diametro perno	12 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 22000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Prodotto 620151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620151 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625101 TE 25 1000 Z STTZN

GTIN (EAN) 4013364021877, Codice doganale (EU): 85389099, Peso lordo: 3.72 kg, UM: 6.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1000 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1000 mm
Diametro Ø: 25 mm
Corrente di corto circuito (AC 50 Hz / DC): 12,3 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 25 1000 Z STTZN
Art.: 625101
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	25 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	25 mm
Diametro perno	15 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 32000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Prodotto 625101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625151 TE 25 1500 Z STTZN

GTIN (EAN) 4013364021853, Codice doganale (EU): 85389099, Peso lordo: 5.72 kg, UM: 6.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1500 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro Ø: 25 mm
Corrente di corto circuito (AC 50 Hz / DC): 12,3 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 25 1500 Z STTZN
Art.: 625151
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	25 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	25 mm
Diametro perno	15 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 32000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Prodotto 625151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625151 è stato aggiunto al carrello.

Apri Web-Shop

tipo AZ

Con perno zigrinato a scalino.

2 Prodotti

Art. 620903 TE 20 1000 AZ V4A

GTIN (EAN) 4013364342859, Codice doganale (EU): 85389099, Peso lordo: 2.43 kg, UM: 6.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

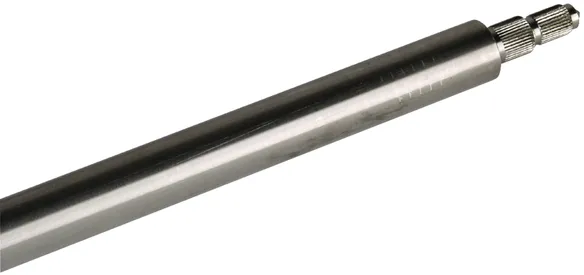

Dispersore di profondità tipo AZ INOX (AISI 316) Lunghezza picchetto 1000 mm
Dispersore di profondità tipo AZ con perno zigrinato a scalino
Materiale: INOX (V4A)
Materiale n. : 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Lunghezza picchetto: 1000 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 4,2 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1000 AZ V4A
Art.: 620903
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Diritto di brevetto per modelli di utilità	Dt.Pat. Nr. P 32 22 201.7
Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Diametro perno	10 / 13 mm
Resistenza alla trazione	500-730 N/mm²
Conduttanza specifica	≥ 1,25 m / Ohm mm²
Resistenza specifica	≤ 0,8 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Prodotto 620903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620903 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620902 TE 20 1500 AZ V4A

GTIN (EAN) 4013364021914, Codice doganale (EU): 85389099, Peso lordo: 3.67 kg, UM: 6.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Dispersore di profondità tipo AZ INOX (AISI 316) Lunghezza picchetto 1500 mm
Dispersore di profondità tipo AZ con perno zigrinato a scalino
Materiale: INOX (V4A)
Materiale n. : 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Lunghezza picchetto: 1500 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 4,2 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 AZ V4A
Art.: 620902
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Diritto di brevetto per modelli di utilità	Dt.Pat. Nr. P 32 22 201.7
Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Diametro perno	10 / 13 mm
Resistenza alla trazione	500-730 N/mm²
Conduttanza specifica	≥ 1,25 m / Ohm mm²
Resistenza specifica	≤ 0,8 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Prodotto 620902 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620902 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Dispersori di profondità

Dettagli

tipo Z

Art. 620101 TE 20 1000 Z STTZN

Prodotto 620101 è stato aggiunto al blocco note.

Prodotto 620101 è stato aggiunto al carrello.

Art. 620151 TE 20 1500 Z STTZN

Prodotto 620151 è stato aggiunto al blocco note.

Prodotto 620151 è stato aggiunto al carrello.

Art. 625101 TE 25 1000 Z STTZN

Prodotto 625101 è stato aggiunto al blocco note.

Prodotto 625101 è stato aggiunto al carrello.

Art. 625151 TE 25 1500 Z STTZN

Prodotto 625151 è stato aggiunto al blocco note.

Prodotto 625151 è stato aggiunto al carrello.

tipo AZ

Art. 620903 TE 20 1000 AZ V4A

Prodotto 620903 è stato aggiunto al blocco note.

Prodotto 620903 è stato aggiunto al carrello.

Art. 620902 TE 20 1500 AZ V4A

Prodotto 620902 è stato aggiunto al blocco note.

Prodotto 620902 è stato aggiunto al carrello.

Dispersori di profondità

Dettagli

tipo Z

Art. 620101 TE 20 1000 Z STTZN

Non siete autorizzati per eseguire un download 620101.stp

Non siete autorizzati per eseguire un download 620101.igs

Non siete autorizzati per eseguire un download 620101.jt

Non siete autorizzati per eseguire un download 620101.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 620101 è stato aggiunto al blocco note.

Prodotto 620101 è stato aggiunto al carrello.

Art. 620151 TE 20 1500 Z STTZN

Non siete autorizzati per eseguire un download 620151.stp

Non siete autorizzati per eseguire un download 620151.igs

Non siete autorizzati per eseguire un download 620151.jt

Non siete autorizzati per eseguire un download 620151.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 620151 è stato aggiunto al blocco note.

Prodotto 620151 è stato aggiunto al carrello.

Art. 625101 TE 25 1000 Z STTZN

Non siete autorizzati per eseguire un download 625101.stp

Non siete autorizzati per eseguire un download 625101.igs

Non siete autorizzati per eseguire un download 625101.jt

Non siete autorizzati per eseguire un download 625101.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 625101 è stato aggiunto al blocco note.

Prodotto 625101 è stato aggiunto al carrello.

Art. 625151 TE 25 1500 Z STTZN

Non siete autorizzati per eseguire un download 625151.stp

Non siete autorizzati per eseguire un download 625151.igs

Non siete autorizzati per eseguire un download 625151.jt

Non siete autorizzati per eseguire un download 625151.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 625151 è stato aggiunto al blocco note.

Prodotto 625151 è stato aggiunto al carrello.

tipo AZ

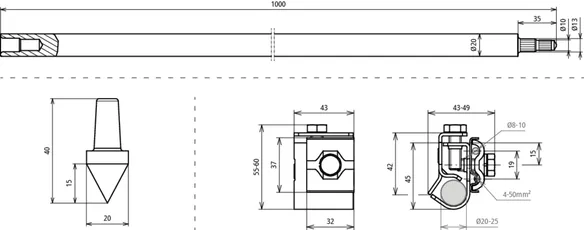

Art. 620903 TE 20 1000 AZ V4A

Non siete autorizzati per eseguire un download 620903.stp

Non siete autorizzati per eseguire un download 620903.igs

Non siete autorizzati per eseguire un download 620903.jt

Non siete autorizzati per eseguire un download 620903.dwg

Non siete autorizzati per eseguire un download 620903m_D.dxf

Prodotto 620903 è stato aggiunto al blocco note.

Prodotto 620903 è stato aggiunto al carrello.

Art. 620902 TE 20 1500 AZ V4A

Non siete autorizzati per eseguire un download 620902.stp

Non siete autorizzati per eseguire un download 620902.igs

Non siete autorizzati per eseguire un download 620902.jt

Non siete autorizzati per eseguire un download 620902.dwg

Non siete autorizzati per eseguire un download 620902m_D.dxf

Prodotto 620902 è stato aggiunto al blocco note.

Prodotto 620902 è stato aggiunto al carrello.
