Morsetto di collegamento con perno filettato

Per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12 (p.es. Art. 478 011, 478 200) e filetto M16 (art. n. 478 027).
Esecuzioni con filetto di connessione M10 adatto anche per il montaggio sul retro del punto fisso di terra (senza astina di collegamento) p.es. per conduttore piatto.

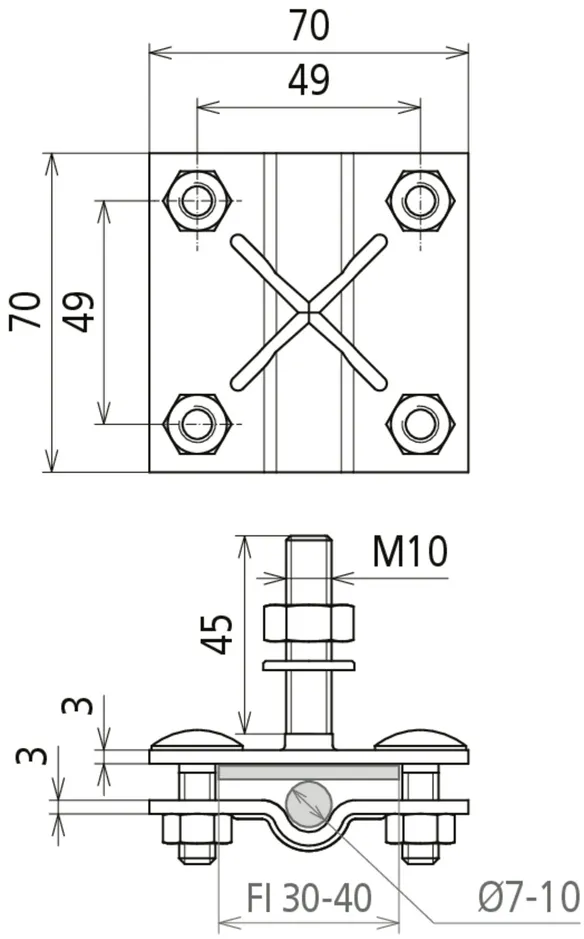

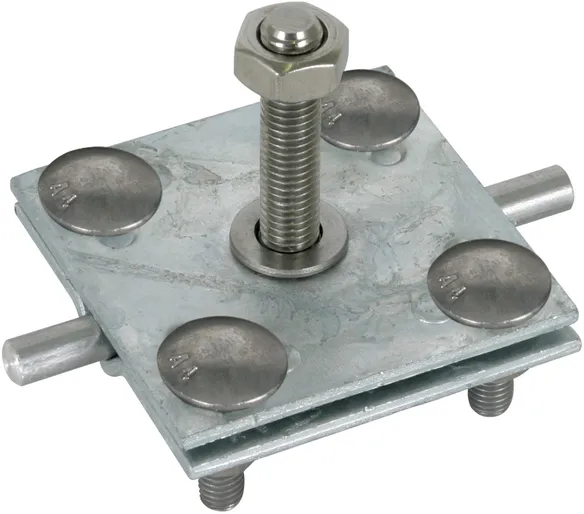

Esecuzione pesante M10

1 Prodotto

Art. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN (EAN) 4013364101425, Codice doganale (EU): 85359000, Peso lordo: 348.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento con perno filettato Versione pesante M10 Fe/tZn
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt
ai punti fissi di messa a terra con filettatura M10/12

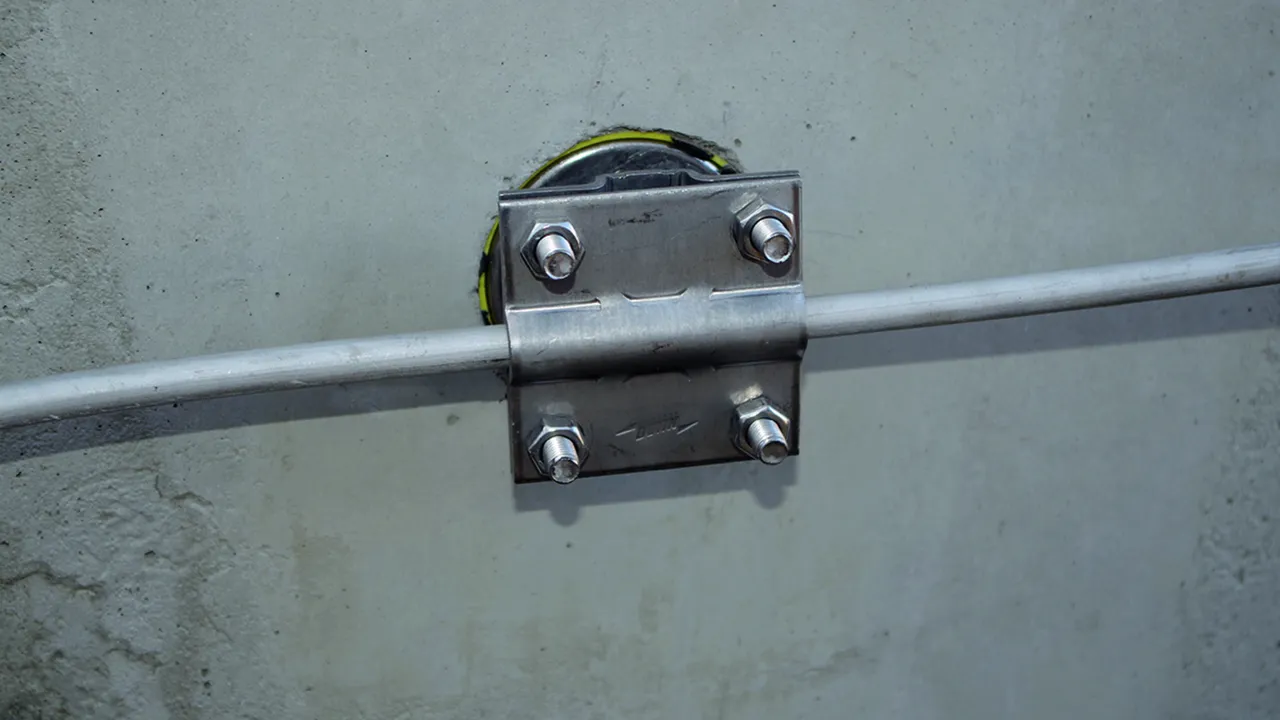

Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX
Vite: M10 x 45 / M8 x 25 mm
Materiale vite / dado: INOX
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM10X45 STTZN
Art.: 478141
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Materiale perno	INOX
Vite	di M10 x 45 / e M8 x 25 mm
Materiale vite / dado	INOX
Dimensioni	70 x 70 x 3 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 478141 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478141 è stato aggiunto al carrello.

Apri Web-Shop

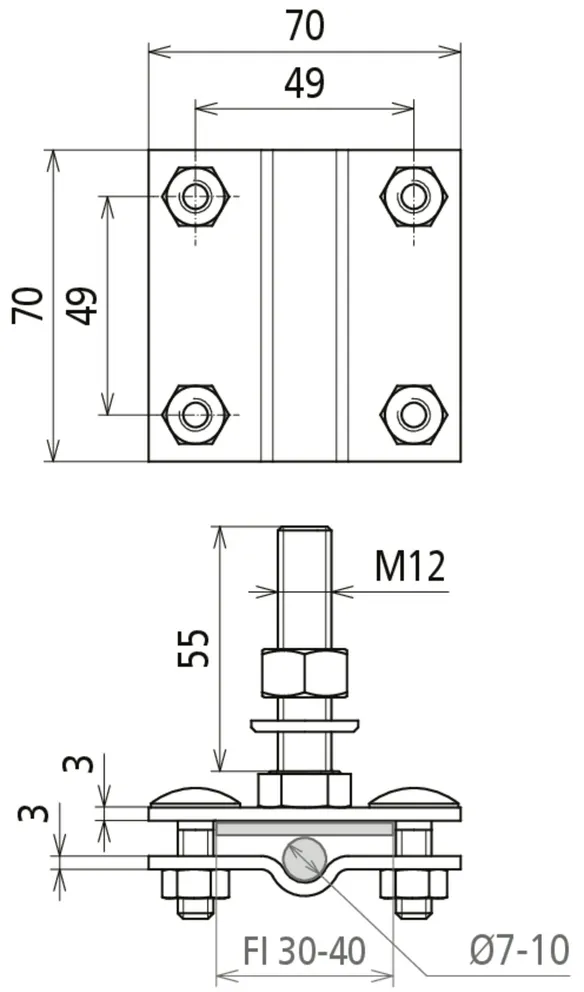

Esecuzione pesante M12

1 Prodotto

Art. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN (EAN) 4013364154964, Codice doganale (EU): 85359000, Peso lordo: 400.50 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

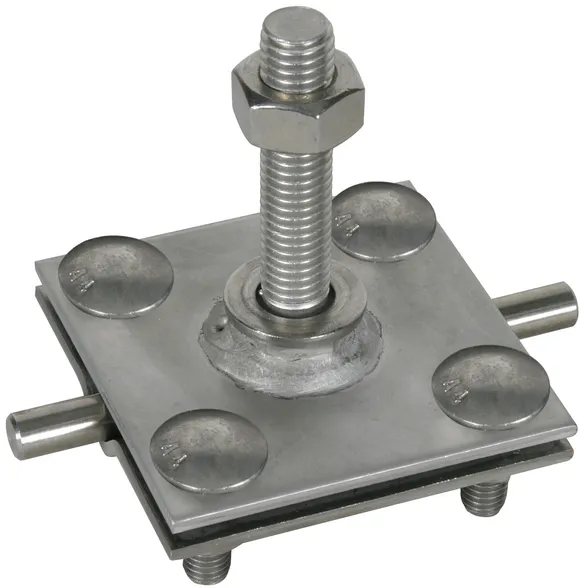

Morsetto di collegamento con perno filettato Versione pesante M12 Inox (V4A)
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Materiale perno: INOX (V4A)
Vite: M12 x 55 / M8 x 25 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM12X55 V4A
Art.: 478149
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / 30-40 mm
ASTM / AISI:	316Ti / 316L / 316
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,3 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Materiale perno	INOX (V4A)
Vite	di M12 x 55 / e M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni	70 x 70 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,3 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 478149 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478149 è stato aggiunto al carrello.

Apri Web-Shop

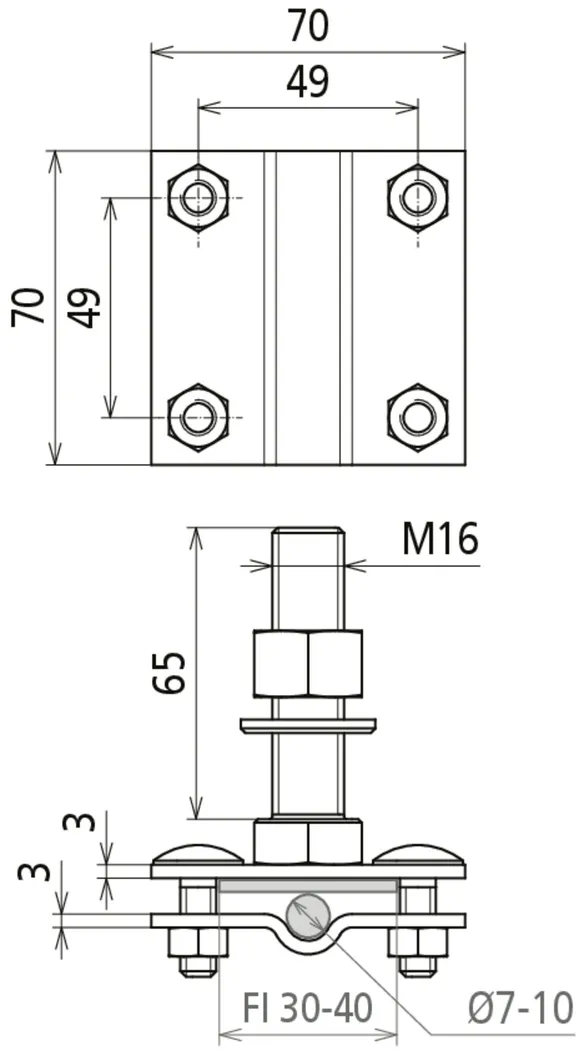

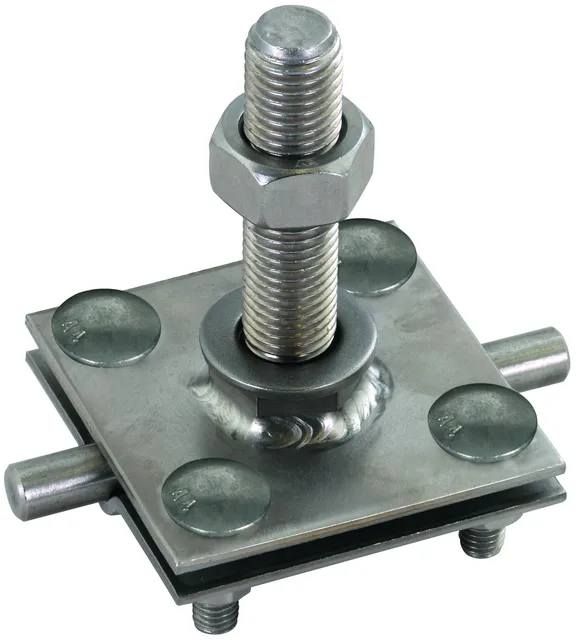

Esecuzione pesante M16

1 Prodotto

Art. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN (EAN) 4013364359512, Codice doganale (EU): 85359000, Peso lordo: 472.60 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento con perno filettato Versione pesante M16 Inox (V4A)
Morsetto di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M16
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX (V4A)
Vite: M16 x 65 / M8 x 25 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM16X65 V4A
Art.: 478150
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
ASTM / AISI:	316Ti / 316L / 316
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,9 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Materiale perno	INOX (V4A)
Vite	di M16 x 65 / e M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni	70 x 70 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,9 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 478150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478150 è stato aggiunto al carrello.

Apri Web-Shop

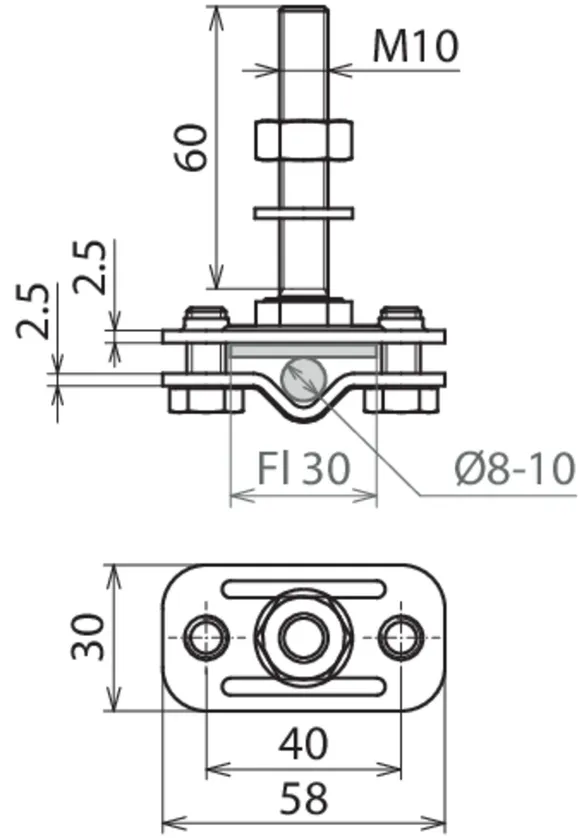

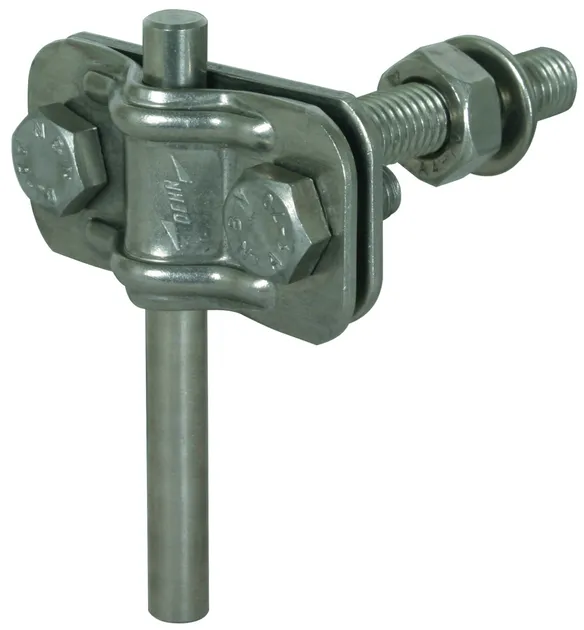

Esecuzione leggera M10

1 Prodotto

Art. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN (EAN) 4013364118508, Codice doganale (EU): 85359000, Peso lordo: 148.00 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento con perno filettato Versione leggera M10 Inox (V4A)
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX (V4A)
Vite: M10 x 60 / M8 x 16 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK ZS 8.10 FL30 GBM10X60 V4A
Art.: 478129
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
ASTM / AISI:	316Ti / 316L / 316
Dimensioni	58 x 30 x 2,5 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Materiale perno	INOX (V4A)
Vite	di M10 x 60 / M8 x 16 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni	58 x 30 x 2,5 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
*) Per l'attribuzione precisa vedi certificato di prova.
