DEHNguard 5 kA

Elevata sicurezza dell’apparecchio tramite il dispositivo di controllo “Thermo-Dynamic-Control”
Installazione semplice, anche se eseguita successivamente, data la costruzione stretta (larghezza 18 / 36 mm)
Capacità di scarica ottimizzata di 5 kA (I_n) / 15 kA (I_max) (8/20 µs) per ciascun polo
Coordinamento energetico nella famiglia di prodotti Red/Line
Indicazione di funzionamento / guasto con marcatura colorata verde / rossa nella finestrella
Resistente alle vibrazioni e shock meccanico secondo EN 60068-2

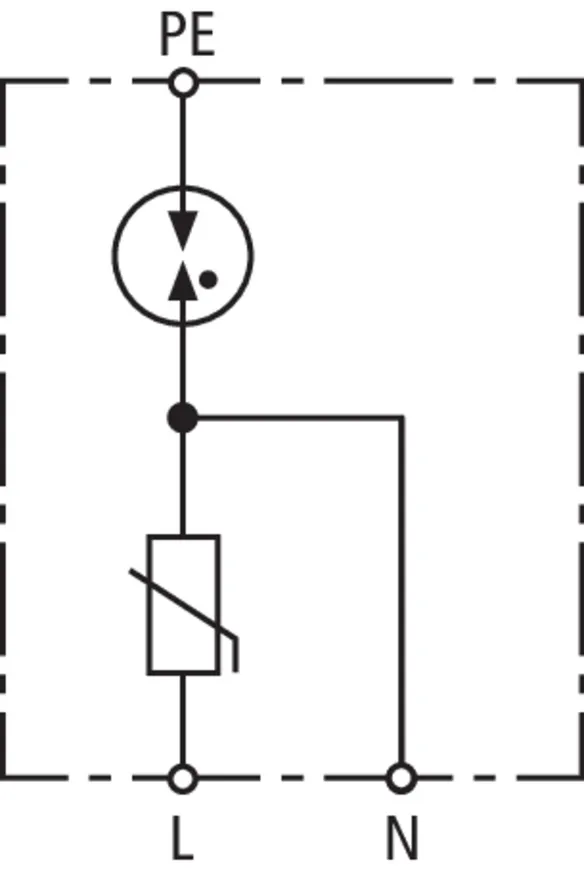

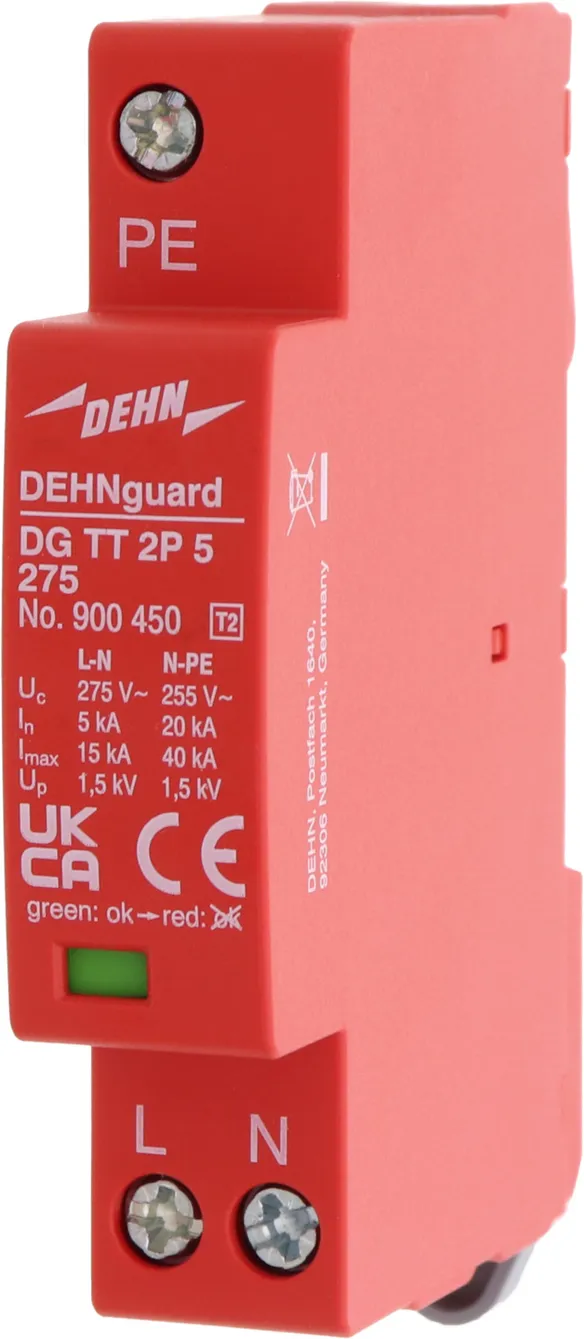

DEHNguard TT 2P 5 275

1 Prodotto

Art. 900450 DG TT 2P 5 275

GTIN (EAN) 4013364157989, Codice doganale (EU): 85363030, Peso lordo: 91.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Omologazioni: KEMA

Fabbricato: DEHN
Tipo: DG TT 2P 5 275
Art.: 900450
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione da sovracorrente max in rete	MCB C 63 A
Omologazioni	KEMA

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Sistema di alimentazione rete	monofase sistema TT / TN
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione da sovracorrente max in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s - tenuta
Tensione TOV [L-N] (U_T )	440 V / 120 min. – guasto in sicurezza
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms - tenuta
Temperatura d'esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento rigido / flessibile (min.)	0,75 mm²
Sezione di collegamento rigido / flessibile (max.)	10 mm² / 6 mm²
Montaggio su	guida DIN 35 mm secondo CEI EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

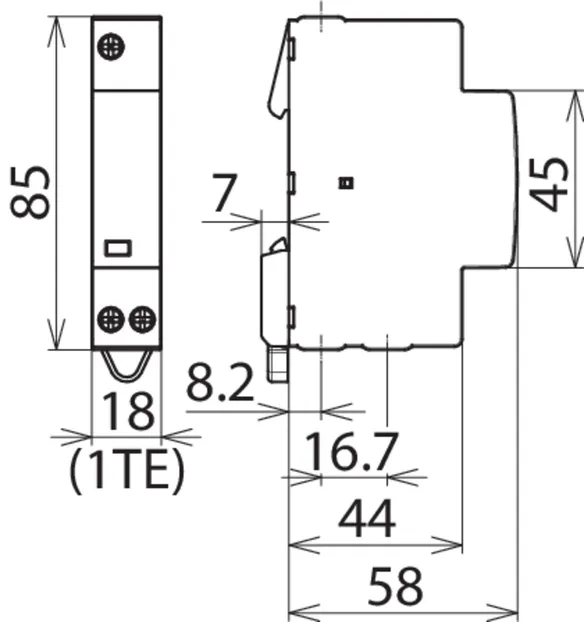

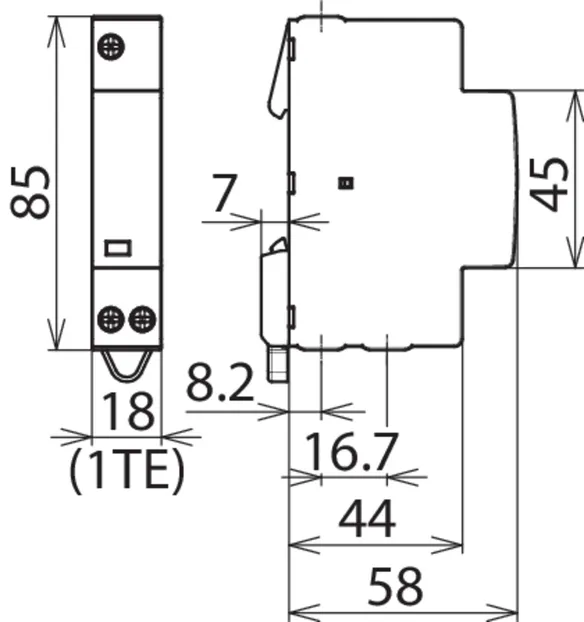

Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA

Prodotto 900450 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900450 è stato aggiunto al carrello.

Apri Web-Shop

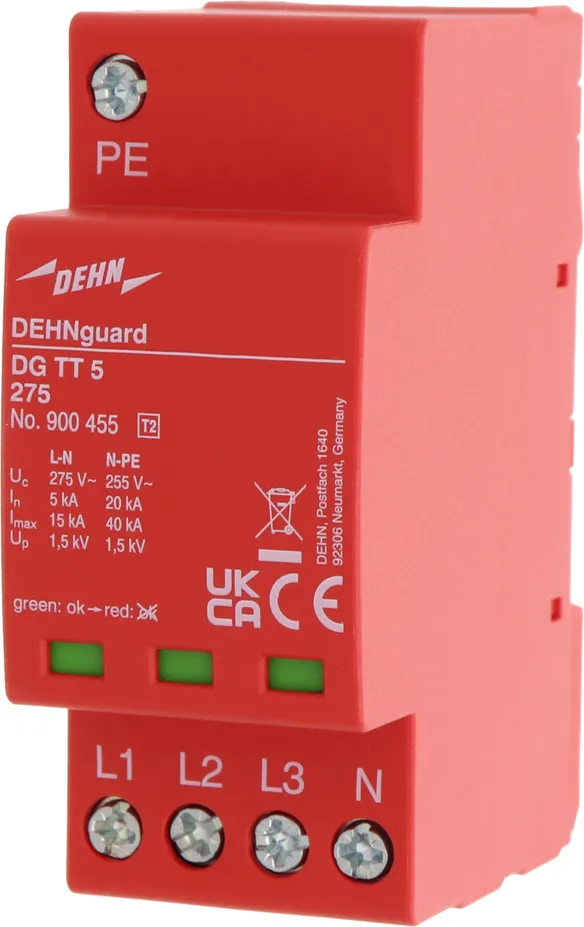

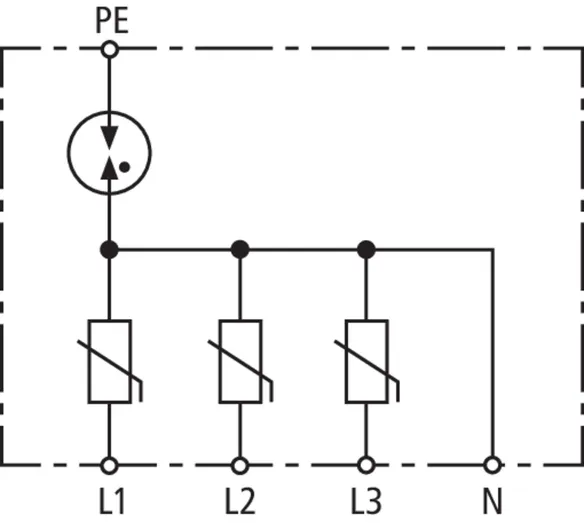

DEHNguard TT 5 275

1 Prodotto

Art. 900455 DG TT 5 275

GTIN (EAN) 4013364157996, Codice doganale (EU): 85363030, Peso lordo: 164.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Omologazioni: KEMA

Fabbricato: DEHN
Tipo: DG TT 5 275
Art.: 900455
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione da sovracorrente max in rete	MCB C 63 A
Omologazioni	KEMA

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Sistema di alimentazione rete	trifase sistema TT / TN
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione da sovracorrente max in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s - tenuta
Tensione TOV [L-N] (U_T )	440 V / 120 min. – guasto in sicurezza
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms - tenuta
Temperatura d'esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento rigido / flessibile (min.)	0,75 mm²
Sezione di collegamento rigido / flessibile (max.)	10 mm² / 6 mm²
Montaggio su	guida DIN 35 mm secondo CEI EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

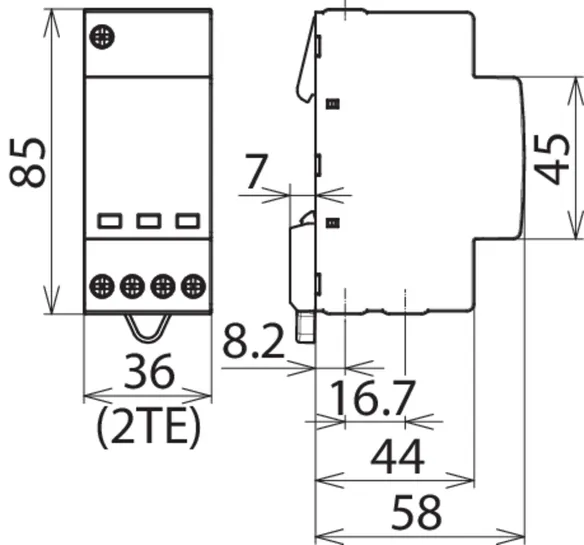

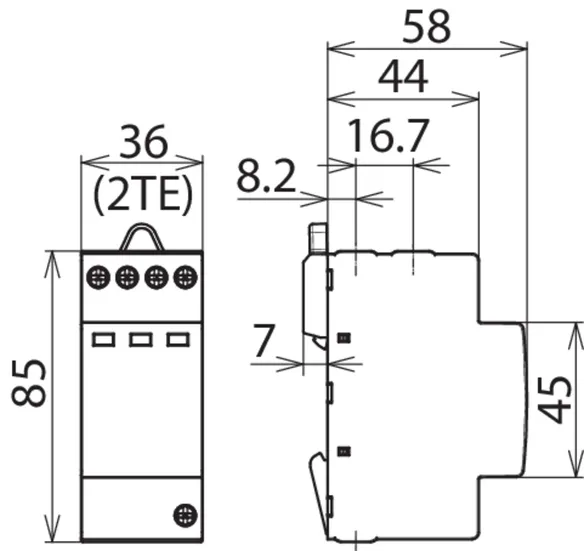

Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA

Prodotto 900455 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900455 è stato aggiunto al carrello.

Apri Web-Shop

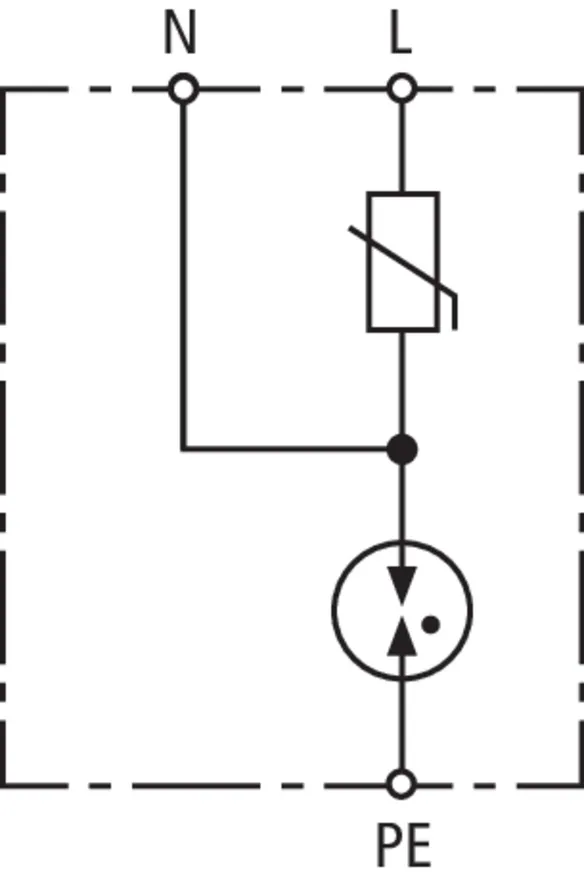

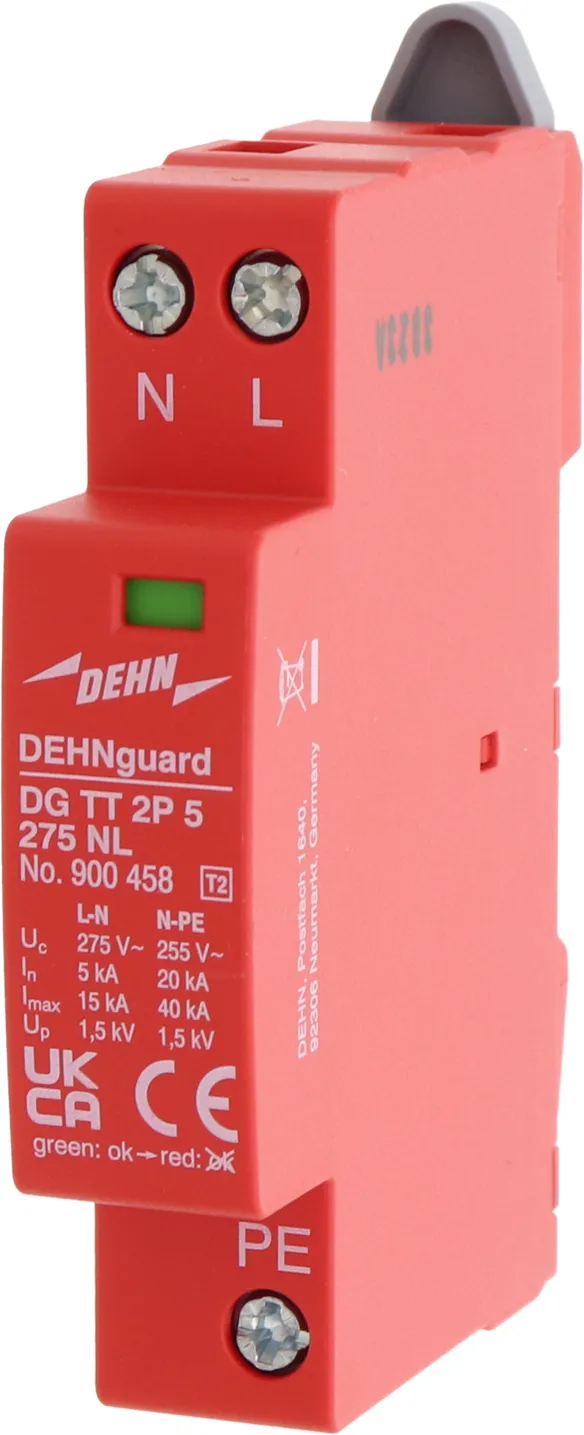

DEHNguard TT 2P 5 275 NL

Limitatori compatti di sovratensione per sistemi monofase di rete TT e TN (circuito 1+1)

1 Prodotto

Art. 900458 DG TT 2P 5 275 NL

GTIN (EAN) 4013364320574, Codice doganale (EU): 85363030, Peso lordo: 90.68 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Fabbricato: DEHN
Tipo: DG TT 2P 5 275 NL
Art.: 900458
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione da sovracorrente max in rete	MCB C 63 A

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Sistema di alimentazione rete	monofase sistema TT / TN
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione da sovracorrente max in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms - tenuta
Temperatura d'esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento rigido / flessibile (min.)	0,75 mm²
Sezione di collegamento rigido / flessibile (max.)	10 mm² / 6 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

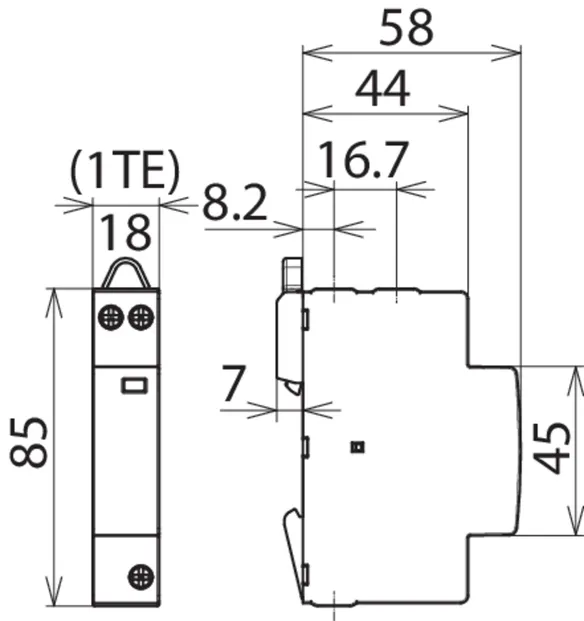

Dimensioni	1 unità, DIN 43880

Prodotto 900458 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900458 è stato aggiunto al carrello.

Apri Web-Shop

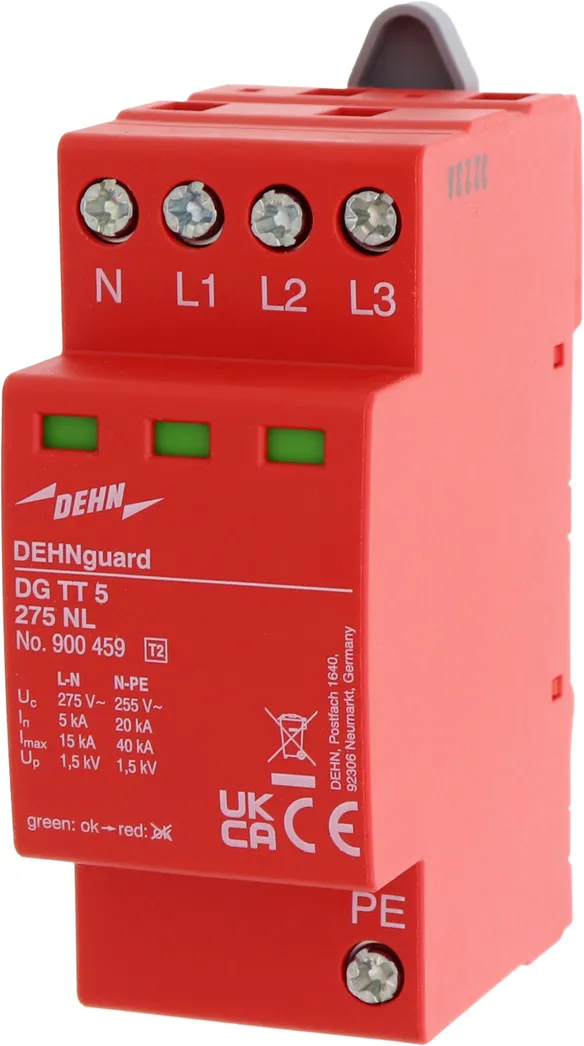

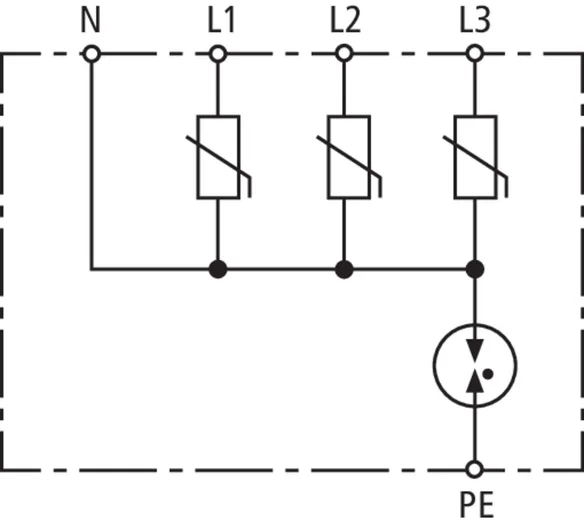

DEHNguard TT 5 275 NL

Limitatori compatti di sovratensione per sistemi di rete TT e TN-S (circuito 3+1)

1 Prodotto

Art. 900459 DG TT 5 275 NL

GTIN (EAN) 4013364320581, Codice doganale (EU): 85363030, Peso lordo: 163.06 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Fabbricato: DEHN
Tipo: DG TT 5 275 NL
Art.: 900459
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione da sovracorrente max in rete	MCB C 63 A

SPD secondo CEI EN 61643-11 (CEI 37-8)	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Sistema di alimentazione rete	trifase sistema TT / TN
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva max di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione da sovracorrente max in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms - tenuta
Temperatura d'esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento rigido / flessibile (min.)	0,75 mm²
Sezione di collegamento rigido / flessibile (max.)	10 mm² / 6 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

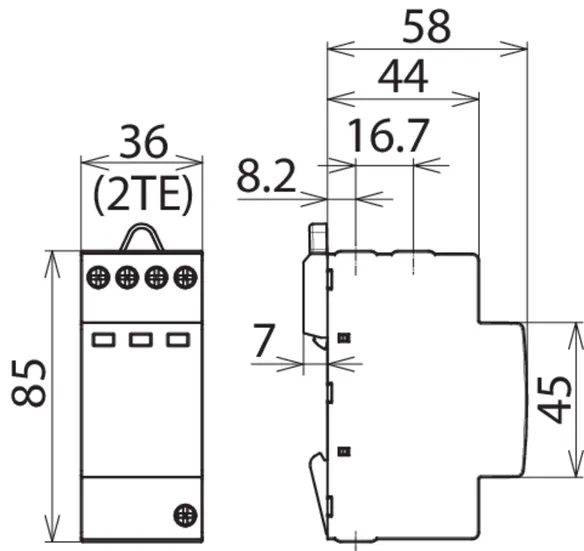

Dimensioni	2 unità, DIN 43880

Prodotto 900459 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900459 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Art. 900450 DG TT 2P 5 275

Prodotto 900450 è stato aggiunto al blocco note.

Prodotto 900450 è stato aggiunto al carrello.

DEHNguard TT 5 275

Art. 900455 DG TT 5 275

Prodotto 900455 è stato aggiunto al blocco note.

Prodotto 900455 è stato aggiunto al carrello.

DEHNguard TT 2P 5 275 NL

Art. 900458 DG TT 2P 5 275 NL

Prodotto 900458 è stato aggiunto al blocco note.

Prodotto 900458 è stato aggiunto al carrello.

DEHNguard TT 5 275 NL

Art. 900459 DG TT 5 275 NL

Prodotto 900459 è stato aggiunto al blocco note.

Prodotto 900459 è stato aggiunto al carrello.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Art. 900450 DG TT 2P 5 275

Non siete autorizzati per eseguire un download 900450.stp

Non siete autorizzati per eseguire un download 900450.igs

Non siete autorizzati per eseguire un download 900450.jt

Non siete autorizzati per eseguire un download 900450.dwg

Non siete autorizzati per eseguire un download 900450m_E.dxf

Prodotto 900450 è stato aggiunto al blocco note.

Prodotto 900450 è stato aggiunto al carrello.

DEHNguard TT 5 275

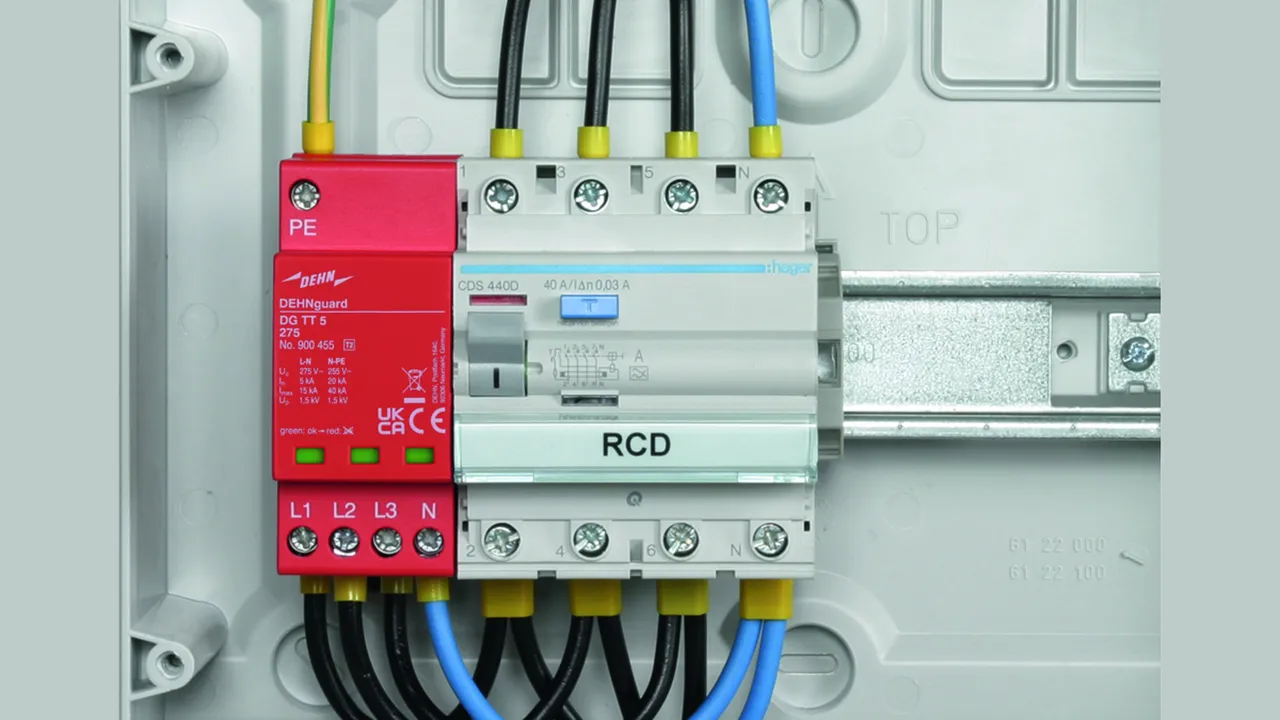

Art. 900455 DG TT 5 275

Non siete autorizzati per eseguire un download 900455.stp

Non siete autorizzati per eseguire un download 900455.igs

Non siete autorizzati per eseguire un download 900455.jt

Non siete autorizzati per eseguire un download 900455.dwg

Non siete autorizzati per eseguire un download 900455m_E.dxf

Prodotto 900455 è stato aggiunto al blocco note.

Prodotto 900455 è stato aggiunto al carrello.

DEHNguard TT 2P 5 275 NL

Art. 900458 DG TT 2P 5 275 NL

Prodotto 900458 è stato aggiunto al blocco note.

Prodotto 900458 è stato aggiunto al carrello.

DEHNguard TT 5 275 NL

Art. 900459 DG TT 5 275 NL

Prodotto 900459 è stato aggiunto al blocco note.

Prodotto 900459 è stato aggiunto al carrello.
