Elemento di dilatazione

Per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe).

Esecuzione tonda

Per il collegamento p.es. con morsetto MV (Art. 390 051).

1 Prodotto

Art. 374011 DS 8 L395 AL

GTIN (EAN) 4013364030701, Codice doganale (EU): 85359000, Peso lordo: 89.92 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 374011.stp

      Non siete autorizzati per eseguire un download 374011.stp

      Login
    • 374011.igs

      Non siete autorizzati per eseguire un download 374011.igs

      Login
    • 374011.jt

      Non siete autorizzati per eseguire un download 374011.jt

      Login
    • 374011.dwg

      Non siete autorizzati per eseguire un download 374011.dwg

      Login
    • 374011m_D.dxf

      Non siete autorizzati per eseguire un download 374011m_D.dxf

      Login

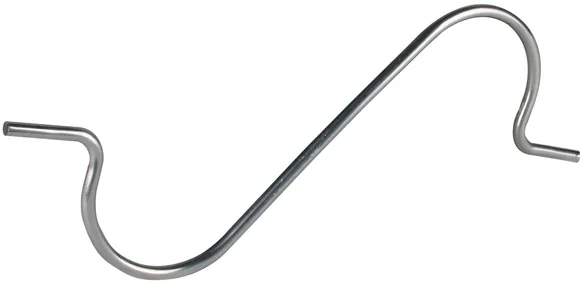

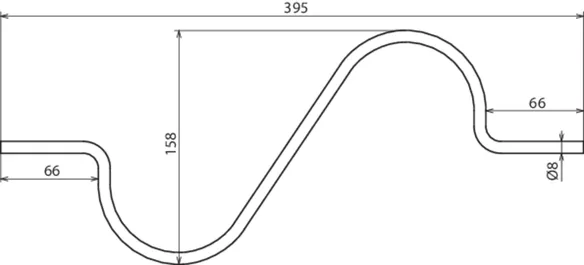

Elemento di dilatazione Esecuzione tonda
Elemento di dilatazione per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe)
Materiale: Al
Dimensioni: Ø8 mm
Lunghezza: ca. 395 mm
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: DS 8 L395 AL
Art.: 374011
o similare.

Certificati



Caratteristiche tecniche

Materiale Al
Dimensioni Ø8 mm
Lunghezza ca. 395 mm
Riferimento norma CEI EN 62561-2

Prodotto 374011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 374011 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione piatta

Per il collegamento p.es. con connettore KS (Art. 301 000)

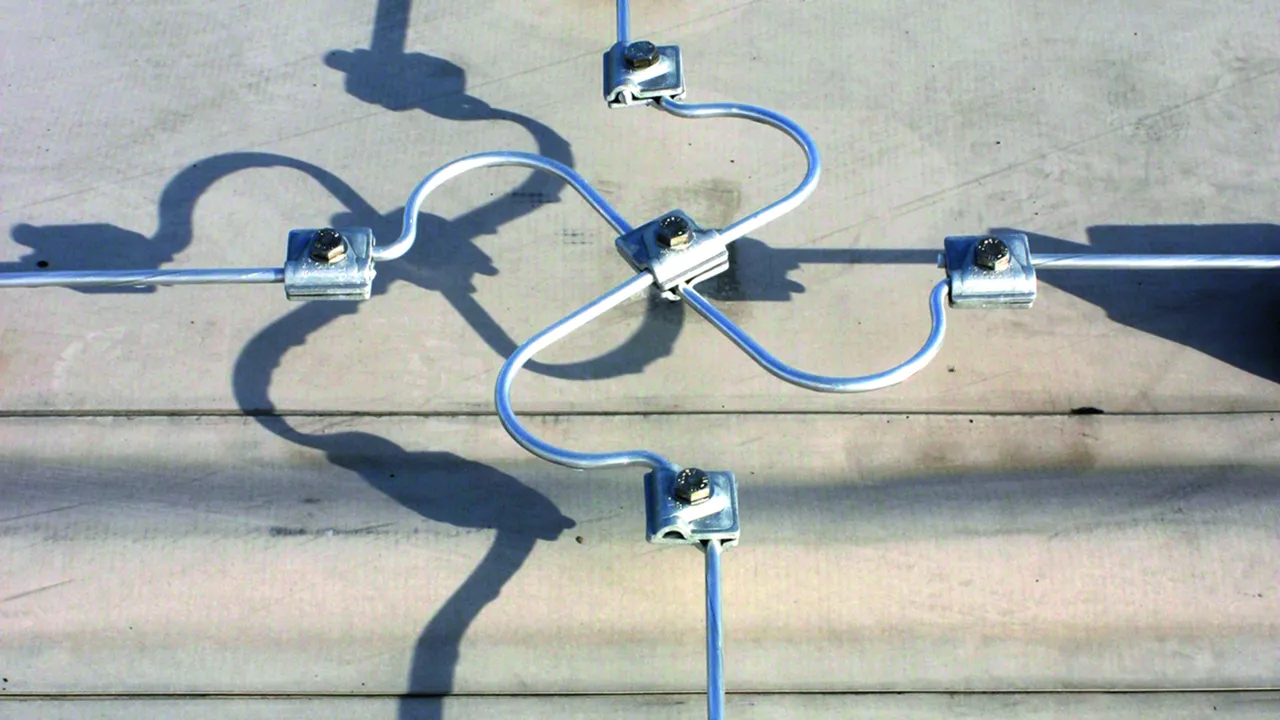

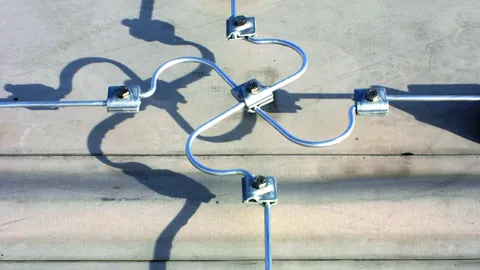

Indicazione: ai punti d'incrocio dei conduttori possono essere collegati due elementi di dilatazione con una vite M10 x 20mm e dado.

1 Prodotto

Art. 374020 DS 30X2 L170 3XB11 AL

GTIN (EAN) 4013364030725, Codice doganale (EU): 85359000, Peso lordo: 39.30 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 374020.stp

      Non siete autorizzati per eseguire un download 374020.stp

      Login
    • 374020.igs

      Non siete autorizzati per eseguire un download 374020.igs

      Login
    • 374020.jt

      Non siete autorizzati per eseguire un download 374020.jt

      Login
    • 374020.dwg

      Non siete autorizzati per eseguire un download 374020.dwg

      Login
    • 374020m_D.dxf

      Non siete autorizzati per eseguire un download 374020m_D.dxf

      Login

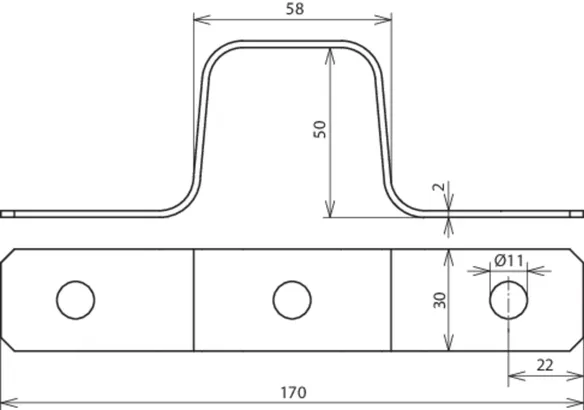

Elemento di dilatazione Esecuzione piatta
Elemento di dilatazione per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe)
Materiale: Al
Dimensioni: 30 x 2 mm
Lunghezza: 170 mm
Fissaggio: [2x] Ø11 mm
Foro centrale: Ø11 mm
Riferimento norma: in conformità alla norma DIN EN 62561-2

Fabbricato: DEHN
Tipo: DS 30X2 L170 3XB11 AL
Art.: 374020
o similare.

Certificati



Caratteristiche tecniche

Materiale Al
Dimensioni 30 x 2 mm
Lunghezza 170 mm
Fissaggio [2x] Ø11 mm
Foro centrale Ø11 mm
Riferimento norma in conformità alla norma DIN EN 62561-2
