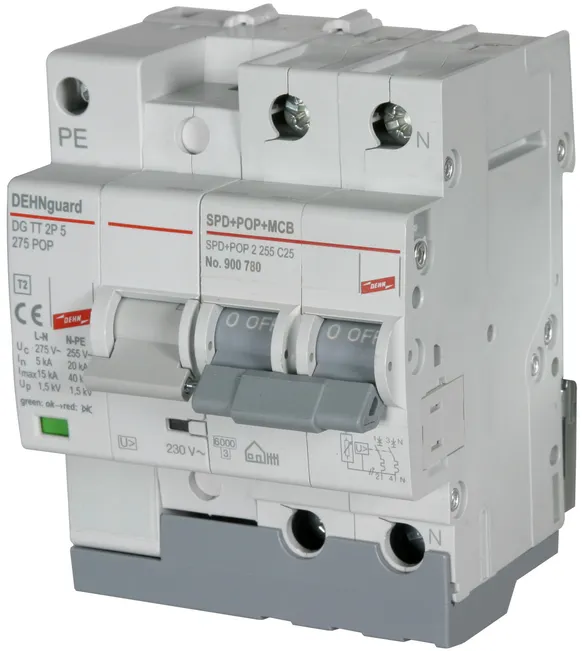

Art. 900780 SPD+POP 2 255 C25

GTIN (EAN) 4013364156203, Codice doganale (EU): 85363030, Peso lordo: 404.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione SPD+POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto

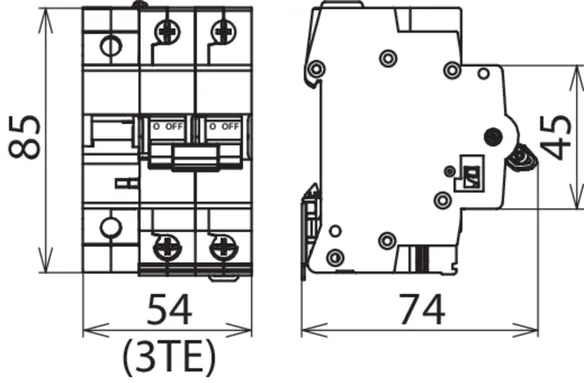

Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C25
Art.: 900780
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900780 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900780 è stato aggiunto al carrello.

Apri Web-Shop

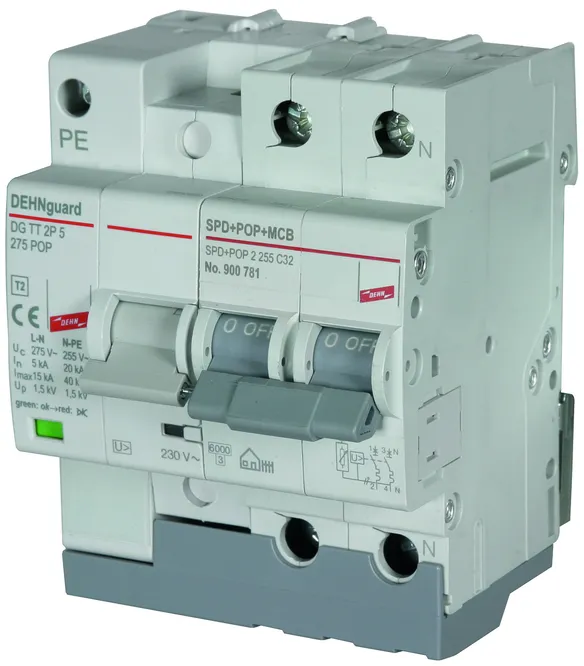

Art. 900781 SPD+POP 2 255 C32

GTIN (EAN) 4013364156210, Codice doganale (EU): 85363030, Peso lordo: 425.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione SPD+POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrùente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C32
Art.: 900781
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900781 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900781 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900782 SPD+POP 2 255 C40

GTIN (EAN) 4013364156227, Codice doganale (EU): 85363030, Peso lordo: 424.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione SPD+POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C40
Art.: 900782
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900782 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900782 è stato aggiunto al carrello.

Apri Web-Shop

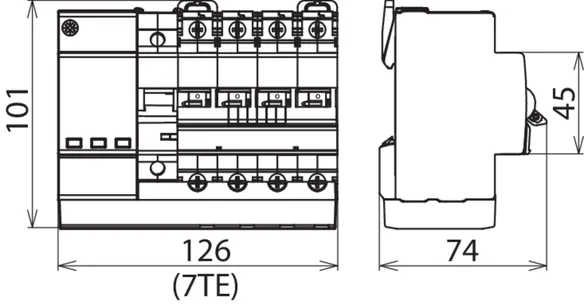

Art. 900785 SPD+POP 4 255 C25

GTIN (EAN) 4013364156234, Codice doganale (EU): 85363030, Peso lordo: 730.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

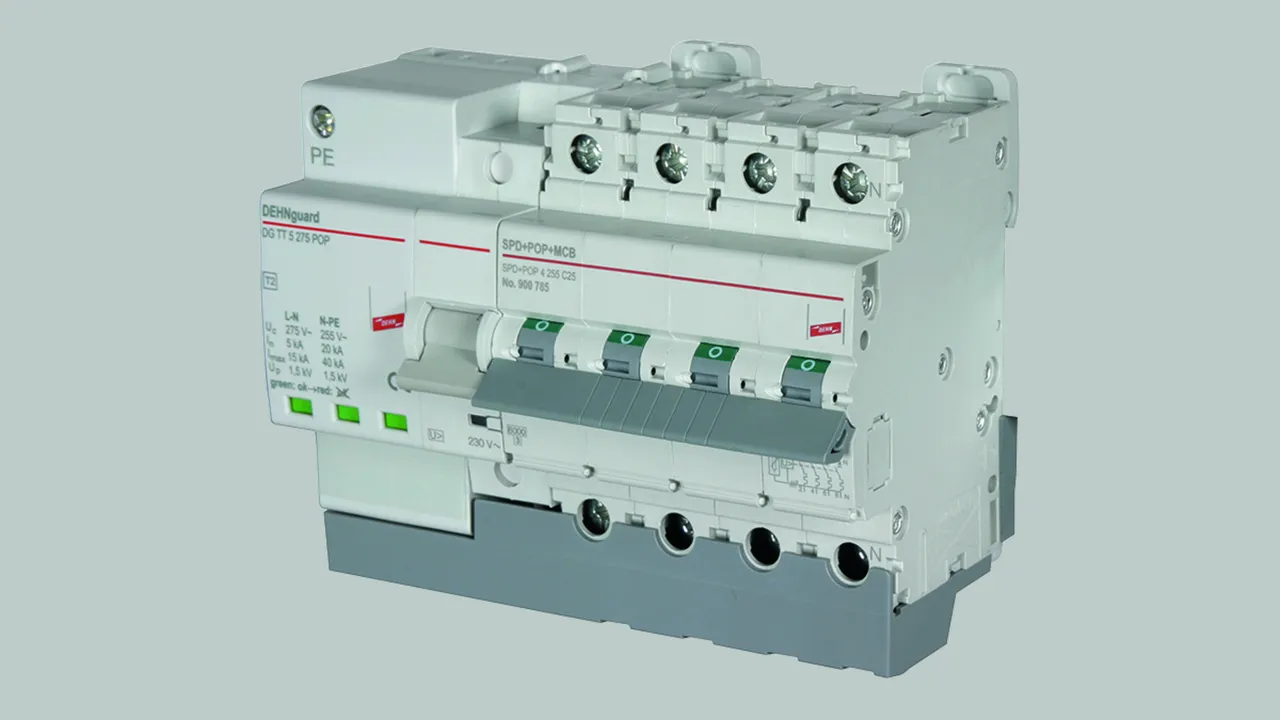

Limitatore di sovratensione SPD+POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi

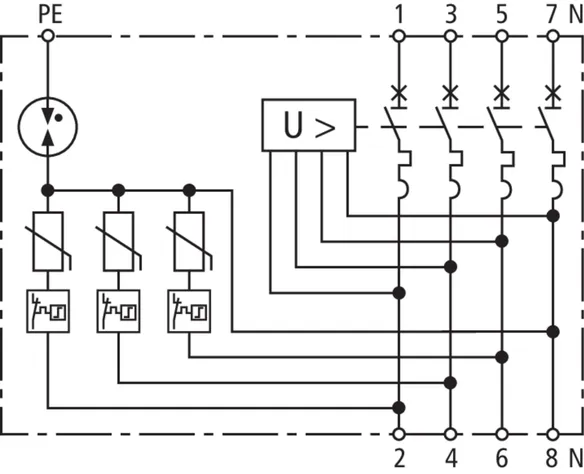

Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C25
Art.: 900785
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900785 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900785 è stato aggiunto al carrello.

Apri Web-Shop

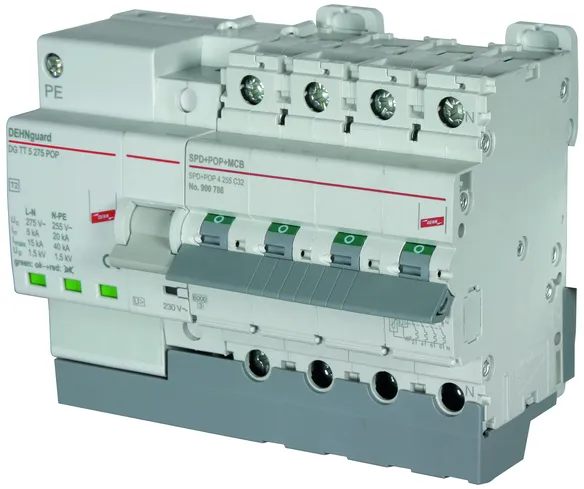

Art. 900786 SPD+POP 4 255 C32

GTIN (EAN) 4013364156241, Codice doganale (EU): 85363030, Peso lordo: 763.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione SPD+POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C32
Art.: 900786
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900786 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900786 è stato aggiunto al carrello.

Apri Web-Shop

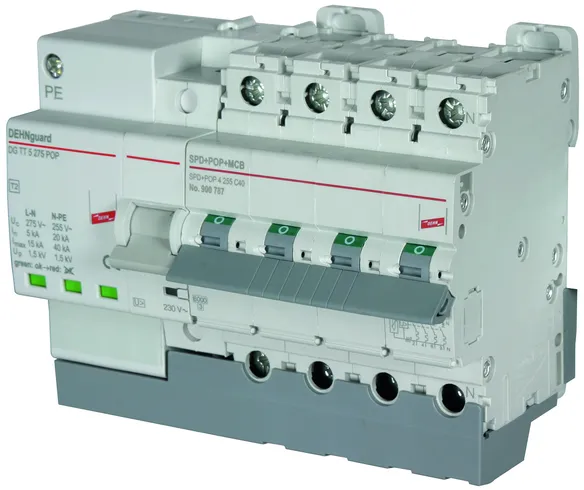

Art. 900787 SPD+POP 4 255 C40

GTIN (EAN) 4013364156258, Codice doganale (EU): 85363030, Peso lordo: 769.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione SPD+POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C40
Art.: 900787
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm²rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900787 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900787 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900788 SPD+POP 4 255 C63

GTIN (EAN) 4013364156265, Codice doganale (EU): 85363030, Peso lordo: 773.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione SPD+POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C63
Art.: 900788
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900788 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900788 è stato aggiunto al carrello.

Apri Web-Shop

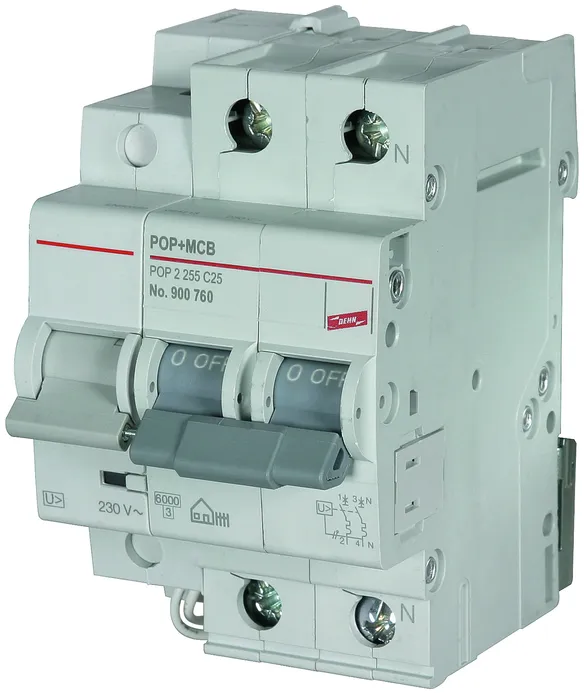

Art. 900760 POP 2 255 C25

GTIN (EAN) 4013364156135, Codice doganale (EU): 85363030, Peso lordo: 297.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dispositivo di protezione POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C25
Art.: 900760
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900760 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900760 è stato aggiunto al carrello.

Apri Web-Shop

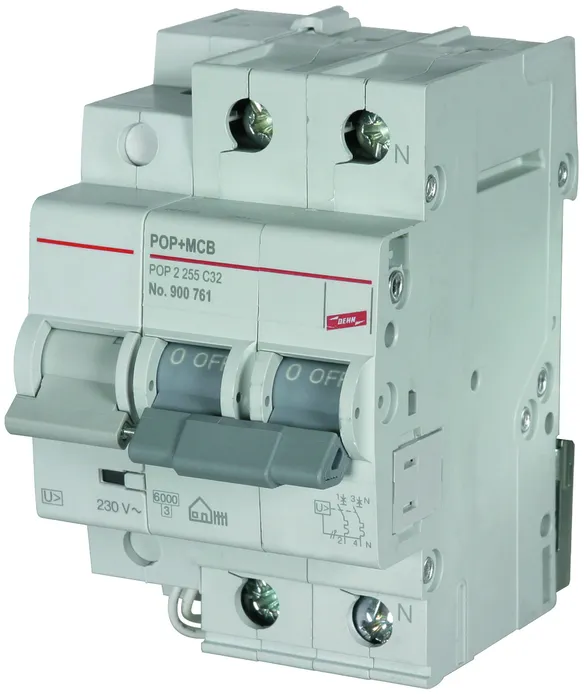

Art. 900761 POP 2 255 C32

GTIN (EAN) 4013364156142, Codice doganale (EU): 85363030, Peso lordo: 317.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dispositivo di protezione POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C32
Art.: 900761
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900761 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900761 è stato aggiunto al carrello.

Apri Web-Shop

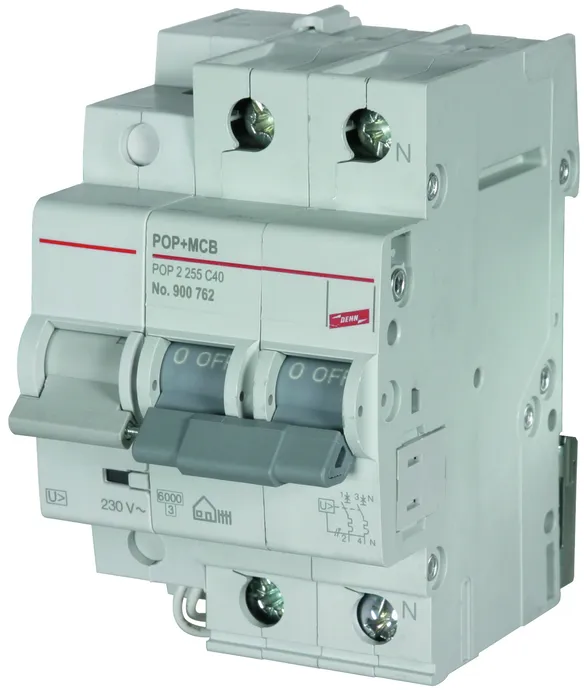

Art. 900762 POP 2 255 C40

GTIN (EAN) 4013364156159, Codice doganale (EU): 85363030, Peso lordo: 317.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dispositivo di protezione POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C40
Art.: 900762
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900762 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900762 è stato aggiunto al carrello.

Apri Web-Shop

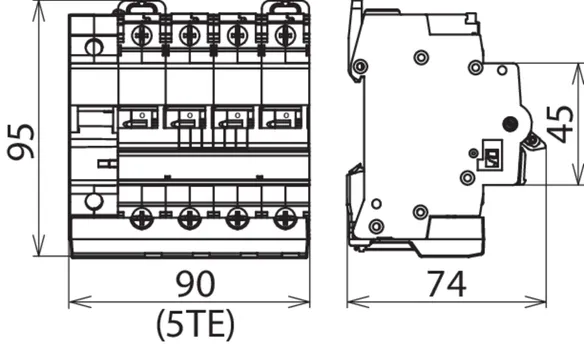

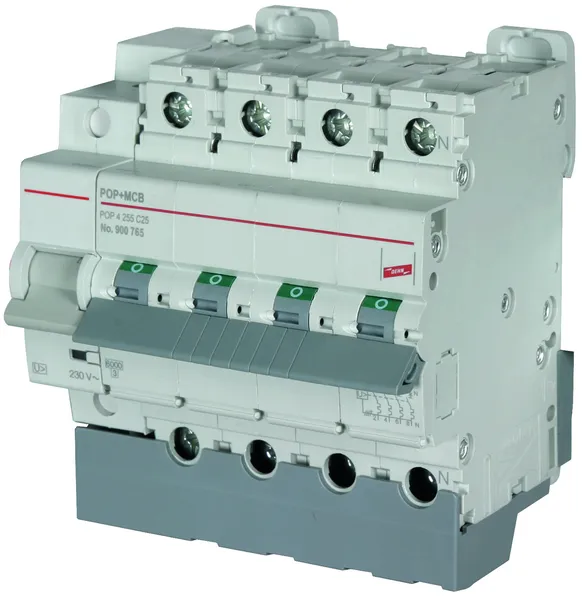

Art. 900765 POP 4 255 C25

GTIN (EAN) 4013364156166, Codice doganale (EU): 85363030, Peso lordo: 547.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dipositivo di protezione POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C25
Art.: 900765
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900765 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900765 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900766 POP 4 255 C32

GTIN (EAN) 4013364156173, Codice doganale (EU): 85363030, Peso lordo: 580.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dispositivo di protezione POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C32
Art.: 900766
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900766 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900766 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900767 POP 4 255 C40

GTIN (EAN) 4013364156180, Codice doganale (EU): 85363030, Peso lordo: 586.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dispositivo di protezione POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C40
Art.: 900767
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900767 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900767 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900768 POP 4 255 C63

GTIN (EAN) 4013364156197, Codice doganale (EU): 85363030, Peso lordo: 591.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Dispositivo di protezione POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C63
Art.: 900768
o similare.

Certificati

Caratteristiche tecniche

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Prodotto 900768 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900768 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900720 POP SA 3P 230

GTIN (EAN) 4013364477377, Codice doganale (EU): 85363030, Peso lordo: 141.37 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

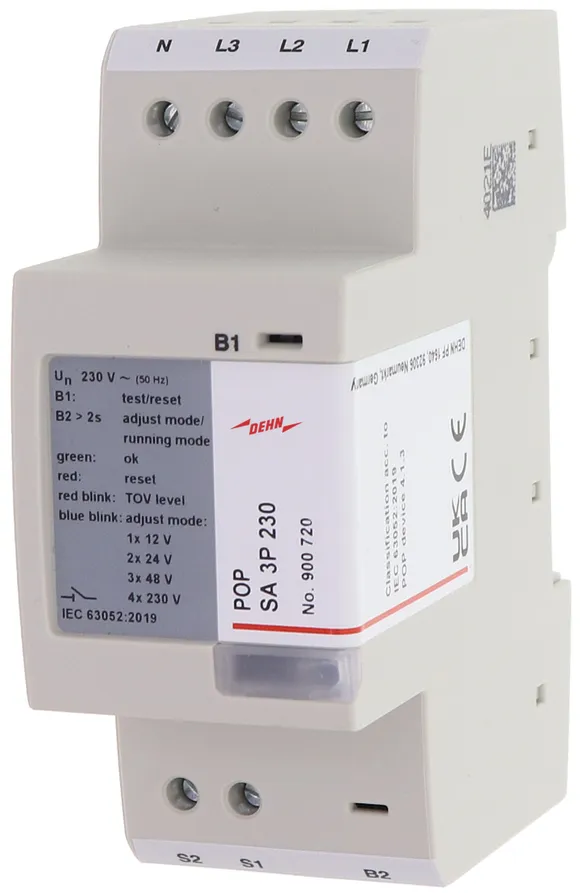

Dispositivo di protezione POP SA 3P 230
Dispositivo di protezione contro le
sovratensioni permanenti di rete
per l’attivazione di interruttori
automatici e magnetometrici esterni
POP secondo la norma IEC 63052 cat. 4.1.3S2
Numero poli 3P + neutro
segnale attivatore in uscita regolabile
da 12 a 230 V
Dispositivo installato su guida DIN a norma
DIN 43880, 2 TE

Fabbricato: DEHN
Tipo: POP SA 3P 230
Art.: 900720
o similare.

Certificati

Caratteristiche tecniche

Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-5 °C ... +45 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	0,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²flessibile / 4 mm²rigido
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Spia di funzionamento	LED RGB
POP
Provato secondo	IEC 63052 cat. 4.1.3S2
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	440 V
Tempo d'intervento a 400 V AC	140 ms

Prodotto 900720 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900720 è stato aggiunto al carrello.

Apri Web-Shop

SPD+POP+MCB / POP+MCB / POP

SPD+POP+MCB bipolare

Art. 900780 SPD+POP 2 255 C25

Non siete autorizzati per eseguire un download 900780.stp

Non siete autorizzati per eseguire un download 900780.igs

Non siete autorizzati per eseguire un download 900780.jt

Non siete autorizzati per eseguire un download 900780.dwg

Non siete autorizzati per eseguire un download 900780m_E.dxf

Prodotto 900780 è stato aggiunto al blocco note.

Prodotto 900780 è stato aggiunto al carrello.

Art. 900781 SPD+POP 2 255 C32

Non siete autorizzati per eseguire un download 900781.stp

Non siete autorizzati per eseguire un download 900781.igs

Non siete autorizzati per eseguire un download 900781.jt

Non siete autorizzati per eseguire un download 900781.dwg

Non siete autorizzati per eseguire un download 900780m_E.dxf

Prodotto 900781 è stato aggiunto al blocco note.

Prodotto 900781 è stato aggiunto al carrello.

Art. 900782 SPD+POP 2 255 C40

Non siete autorizzati per eseguire un download 900782.stp

Non siete autorizzati per eseguire un download 900782.igs

Non siete autorizzati per eseguire un download 900782.jt

Non siete autorizzati per eseguire un download 900782.dwg

Non siete autorizzati per eseguire un download 900780m_E.dxf

Prodotto 900782 è stato aggiunto al blocco note.

Prodotto 900782 è stato aggiunto al carrello.

SPD+POP+MCB tetrapolare

Art. 900785 SPD+POP 4 255 C25

Non siete autorizzati per eseguire un download 900785.stp

Non siete autorizzati per eseguire un download 900786.igs

Non siete autorizzati per eseguire un download 900785.jt

Non siete autorizzati per eseguire un download 900785.dwg

Non siete autorizzati per eseguire un download 900785m_E.dxf

Prodotto 900785 è stato aggiunto al blocco note.

Prodotto 900785 è stato aggiunto al carrello.

Art. 900786 SPD+POP 4 255 C32

Non siete autorizzati per eseguire un download 900786.stp

Non siete autorizzati per eseguire un download 900786.igs

Non siete autorizzati per eseguire un download 900786.jt

Non siete autorizzati per eseguire un download 900786.dwg

Non siete autorizzati per eseguire un download 900785m_E.dxf

Prodotto 900786 è stato aggiunto al blocco note.

Prodotto 900786 è stato aggiunto al carrello.

Art. 900787 SPD+POP 4 255 C40

Non siete autorizzati per eseguire un download 900787.stp

Non siete autorizzati per eseguire un download 900787.igs

Non siete autorizzati per eseguire un download 900787.jt

Non siete autorizzati per eseguire un download 900787.dwg

Non siete autorizzati per eseguire un download 900785m_E.dxf

Prodotto 900787 è stato aggiunto al blocco note.

Prodotto 900787 è stato aggiunto al carrello.

Art. 900788 SPD+POP 4 255 C63

Non siete autorizzati per eseguire un download 900788.stp

Non siete autorizzati per eseguire un download 900788.igs

Non siete autorizzati per eseguire un download 900788.jt

Non siete autorizzati per eseguire un download 900788.dwg

Non siete autorizzati per eseguire un download 900785m_E.dxf

Prodotto 900788 è stato aggiunto al blocco note.

Prodotto 900788 è stato aggiunto al carrello.

POP+MCB bipolare

Art. 900760 POP 2 255 C25

Non siete autorizzati per eseguire un download 900760.stp

Non siete autorizzati per eseguire un download 900760.igs

Non siete autorizzati per eseguire un download 900760.jt

Non siete autorizzati per eseguire un download 900761.dwg

Non siete autorizzati per eseguire un download 900760m_E.dxf

Prodotto 900760 è stato aggiunto al blocco note.

Prodotto 900760 è stato aggiunto al carrello.

Art. 900761 POP 2 255 C32

Non siete autorizzati per eseguire un download 900761.stp

Non siete autorizzati per eseguire un download 900761.igs

Non siete autorizzati per eseguire un download 900761.jt

Non siete autorizzati per eseguire un download 900761.dwg

Non siete autorizzati per eseguire un download 900760m_E.dxf

Prodotto 900761 è stato aggiunto al blocco note.

Prodotto 900761 è stato aggiunto al carrello.

Art. 900762 POP 2 255 C40

Non siete autorizzati per eseguire un download 900762.stp

Non siete autorizzati per eseguire un download 900762.igs

Non siete autorizzati per eseguire un download 900762.jt
