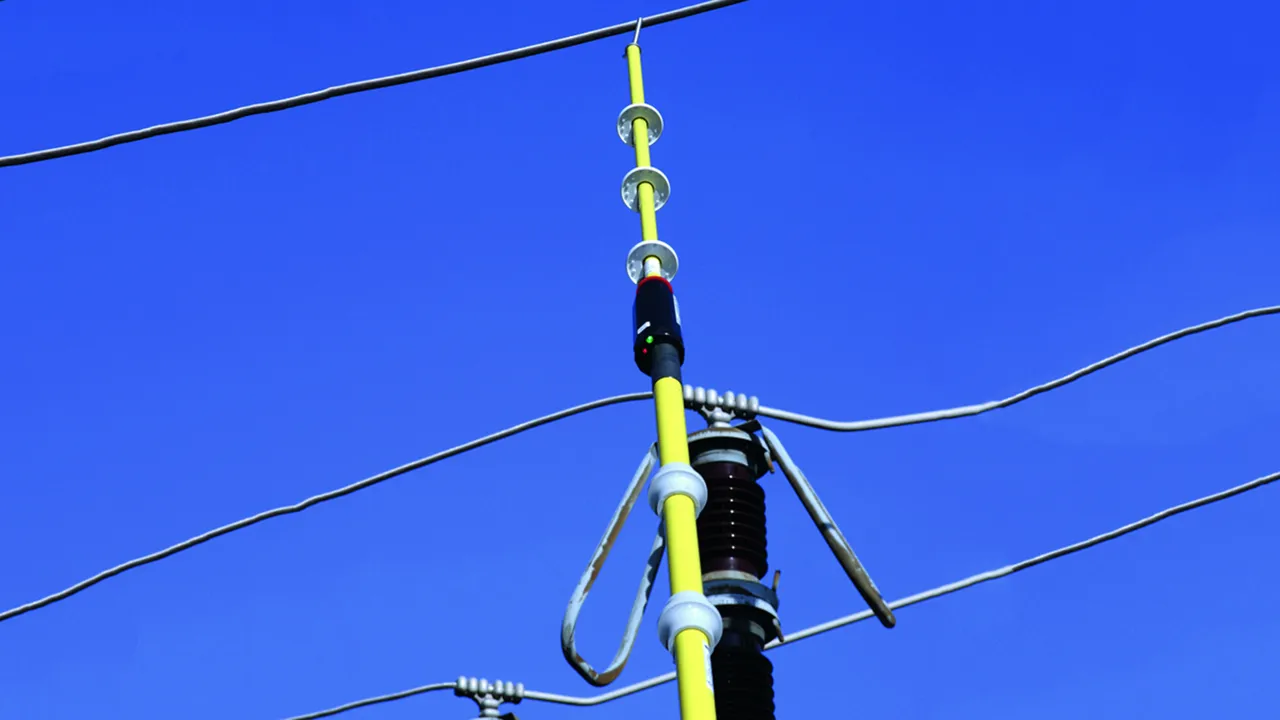

Kit per rivelatore di tensione PHE III

Stabilire in modo sicuro la mancanza di tensione

Rilevamento sicuro
Facile da maneggiare
kit universale
Trasporto e costi ridotti

Dettagli

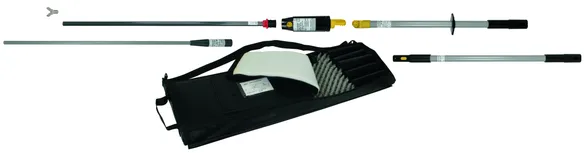

Tensione nominale 20 kV / 50 Hz

Categoria "S" per impianti di commutazione e linee aeree.

1 Prodotto

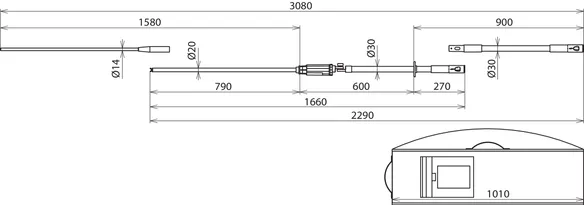

Art. 767724 PHE3S 20 S ZK

GTIN (EAN) 4013364125902, Codice doganale (EU): 90303370, Peso lordo: 4.22 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 kV

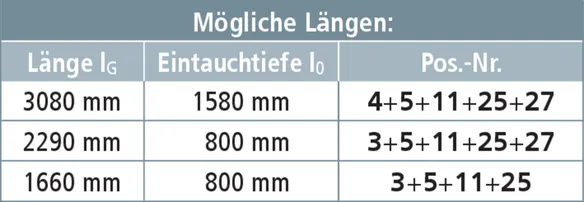

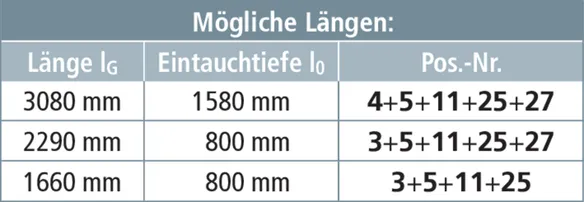

Lunghezza totale (l_{G max} )	3080 mm
Immersione (I_{O max} )	1580 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_{G max} )	3080 mm
Immersione (I_{O max} )	1580 mm
Norma puntale di prova	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma snodo a scatti universale	DIN VDE 0682-211 (EN/IEC 60832)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 767724 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767724 è stato aggiunto al carrello.

Apri Web-Shop

Tensione nominale 20 kV 7 50 Hz

Categoria "L" per linee aeree.

1 Prodotto

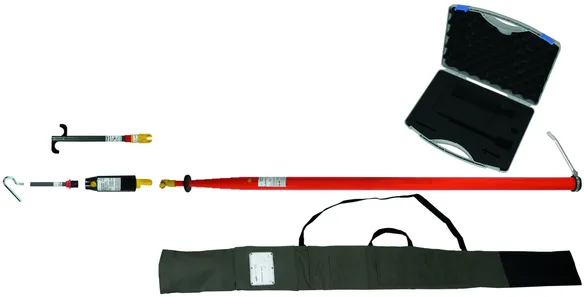

Art. 767725 PHE3S 20 L ZK

GTIN (EAN) 4013364125919, Codice doganale (EU): 90303370, Peso lordo: 9.10 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 kV

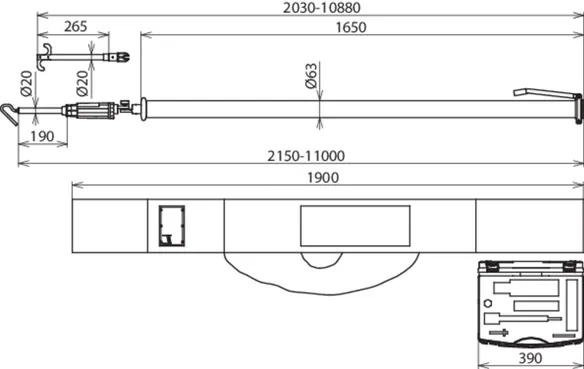

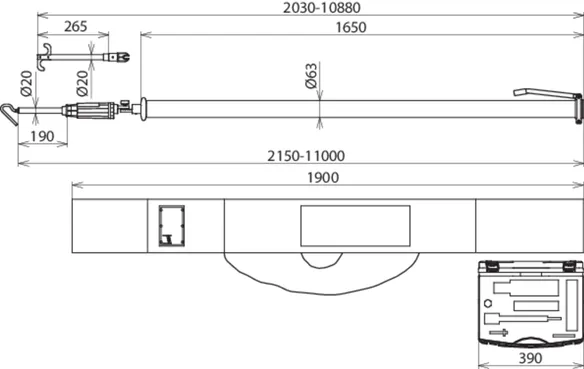

Lunghezza totale (l_{G max} / I_{G min} )	11000 / 2150 mm
Immersione (I_O )	190 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	L
Lunghezza totale (l_{G max} / I_{G min} )	11000 / 2150 mm
Immersione (I_O )	190 mm
Norma puntale di prova	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma snodo a scatti universale	DIN VDE 0682-211 (EN/IEC 60832)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 767725 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767725 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale 60 ... 110 kV / 50 Hz

Categoria "S" per impianti di commutazione e linee elettriche aeree.

2 Prodotti

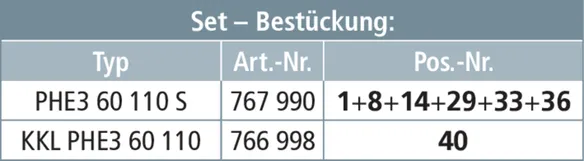

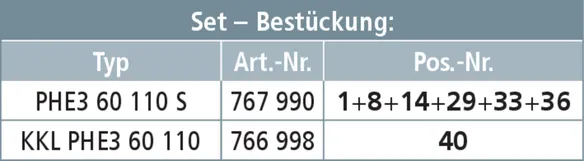

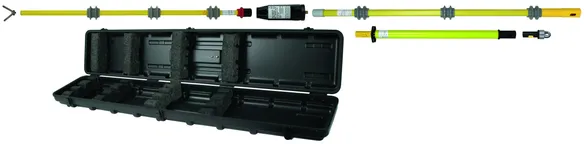

Art. 767980 PHE3S2 60 110 S

GTIN (EAN) 4013364125926, Codice doganale (EU): 90303370, Peso lordo: 6.98 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	60 ... 110 kV

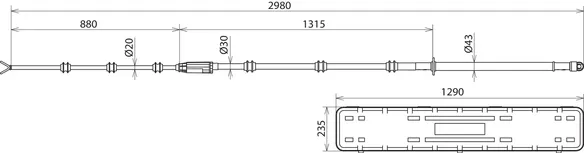

Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 767980 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767980 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767990 PHE3 60 110 S

GTIN (EAN) 4013364135956, Codice doganale (EU): 90303370, Peso lordo: 3.48 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 767990 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767990 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale 60 ... 110 kV / 50 Hz, CODIFICATO

Il puntale di prova speciale e l'indicatore sono codificati fra loro. Questo significa che meccanicamente non si adatta nessun altro puntale di prova nell’indicatore utilizzato. È quindi possibile escludere lo scambio con altri puntali di prova.

Categoria “S” per impianti di commutazione e linee aeree in esecuzione codificata.

1 Prodotto

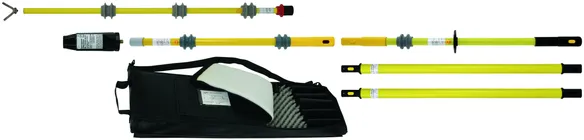

Art. 769712 PHE3S60 110S CSN7774

GTIN (EAN) 4013364242517, Codice doganale (EU): 90303370, Peso lordo: 7.23 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	60 ... 110 kV

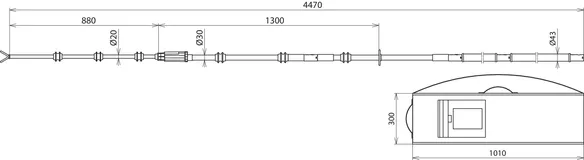

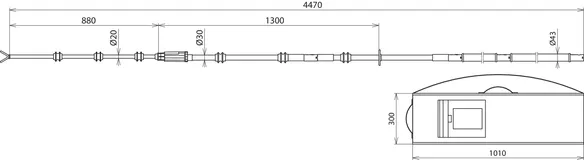

Lunghezza totale (l_{G max} / I_{G min} )	4470 / 2840 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_{G max} / I_{G min} )	4470 / 2840 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 769712 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769712 è stato aggiunto al carrello.

Apri Web-Shop

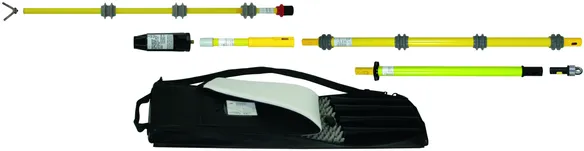

Campo di tensione nominale 110 ... 132 kV / 50 e 16,7 Hz

Senza commutatore per impianti a corrente trifase 50 Hz e linee ferroviarie monofase di terra 16,7 Hz connesse al centro. Non è necessario un commutatore di campo.

Categoria “S”

1 Prodotto

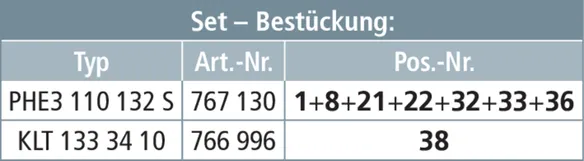

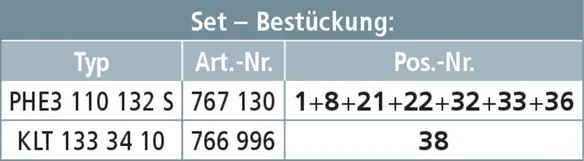

Art. 767131 PHE3S 110 132 S

GTIN (EAN) 4013364139411, Codice doganale (EU): 90303370, Peso lordo: 6.20 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	110 ... 132 kV

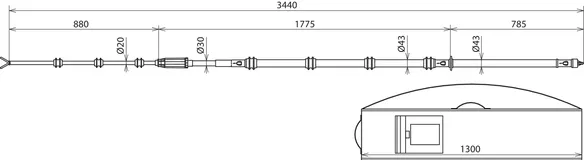

Lunghezza totale (I_G )	3440 mm
Immersione (I_O )	880 mm
Disegno DB (Ferrovie Tedesche) n.	3 Eku 710 001
Materiale DB (Ferrovie Tedesche) n.	01 101 358

Tensione nominale (U_N )	110 ... 132 kV
Tipo di tensione	AC
Frequenza	50 e 16,7 Hz
Categoria	S
Lunghezza totale (I_G )	3440 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro
Disegno DB (Ferrovie Tedesche) n.	3 Eku 710 001
Materiale DB (Ferrovie Tedesche) n.	01 101 358

Prodotto 767131 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767131 è stato aggiunto al carrello.

Apri Web-Shop

Tensione nominale 66 kV / 16,7 Hz

Categoria "S" per impianti monofase con messa a terra unilaterale

1 Prodotto

Art. 769714 PHE3 66 16.7S SN7705

GTIN (EAN) 4013364246768, Codice doganale (EU): 90303370, Peso lordo: 3.76 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	66 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	66 kV
Tipo di tensione	AC
Frequenza	16,7 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	Impianti all’esterno
Applicazione	Linee di contatto aeree di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 769714 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769714 è stato aggiunto al carrello.

Apri Web-Shop
