Morsetto di collegamento con piastra di pressione

Per la connessione a costruzioni e lamiere in acciaio con tecnica a vite unica.

Esecuzione piccola

Collegamento longitudinale oppure trasversale.

2 Prodotti

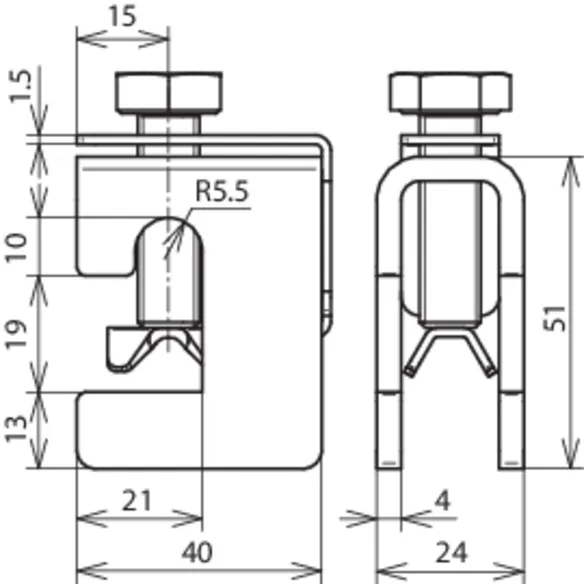

Art. 372018 AK 6.10 DS KBF5 18 STTZN

GTIN (EAN) 4013364104624, Codice doganale (EU): 85359000, Peso lordo: 161.90 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento con piastra di pressione Esecuzione piccola Fe/tZn
Morsetto di collegamento con piastra di pressione per la connessione a costruzioni e lamiere in acciaio con tecnica a vite unica
Campo di serraggio: 5-18 mm
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 6-10 mm
Direzione collegamento: longitudinale / trasversale
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 6.10 DS KBF5 18 STTZN
Art.: 372018
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio	5-18 mm
Materiale morsetto	Fe/tZn
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Campo di serraggio	5-18 mm
Materiale morsetto	Fe/tZn
Materiale piastra di pressione	INOX
Campo di serraggio Td	6-10 mm
Vite	di M10 x 35 mm
Materiale vite	INOX
Direzione collegamento	longitudinale / trasversale
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 372018 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372018 è stato aggiunto al carrello.

Apri Web-Shop

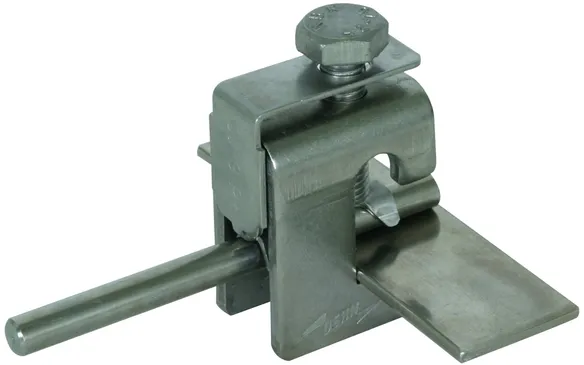

Art. 372019 AK 6.10 DS KBF5 18 V2A

GTIN (EAN) 4013364104631, Codice doganale (EU): 85359000, Peso lordo: 158.10 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di collegamento con piastra di pressione Esecuzione piccola INOX
Morsetto di collegamento con piastra di pressione per la connessione a costruzioni e lamiere in acciaio con tecnica a vite unica
Campo di serraggio: 5-18 mm
Materiale morsetto: INOX
Campo di serraggio Td: 6-10 mm
Direzione collegamento: longitudinale / trasversale
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 6.10 DS KBF5 18 V2A
Art.: 372019
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio	5-18 mm
Materiale morsetto	INOX
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Campo di serraggio	5-18 mm
Materiale morsetto	INOX
Materiale piastra di pressione	INOX
Campo di serraggio Td	6-10 mm
Vite	di M10 x 35 mm
Materiale vite	INOX
Direzione collegamento	longitudinale / trasversale
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 372019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372019 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione grande

Collegamento longitudinale oppure trasversale.

1 Prodotto

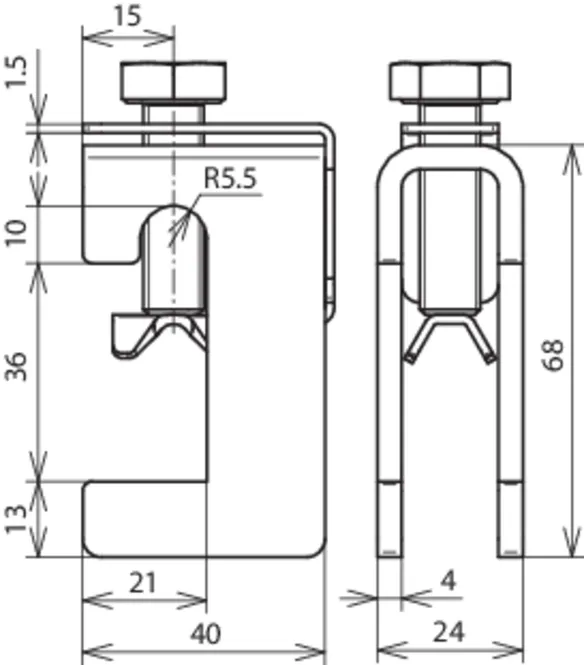

Art. 372035 AK 6.10 DS KBF18 35 STTZN

GTIN (EAN) 4013364104648, Codice doganale (EU): 85359000, Peso lordo: 181.10 g, UM: 25.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

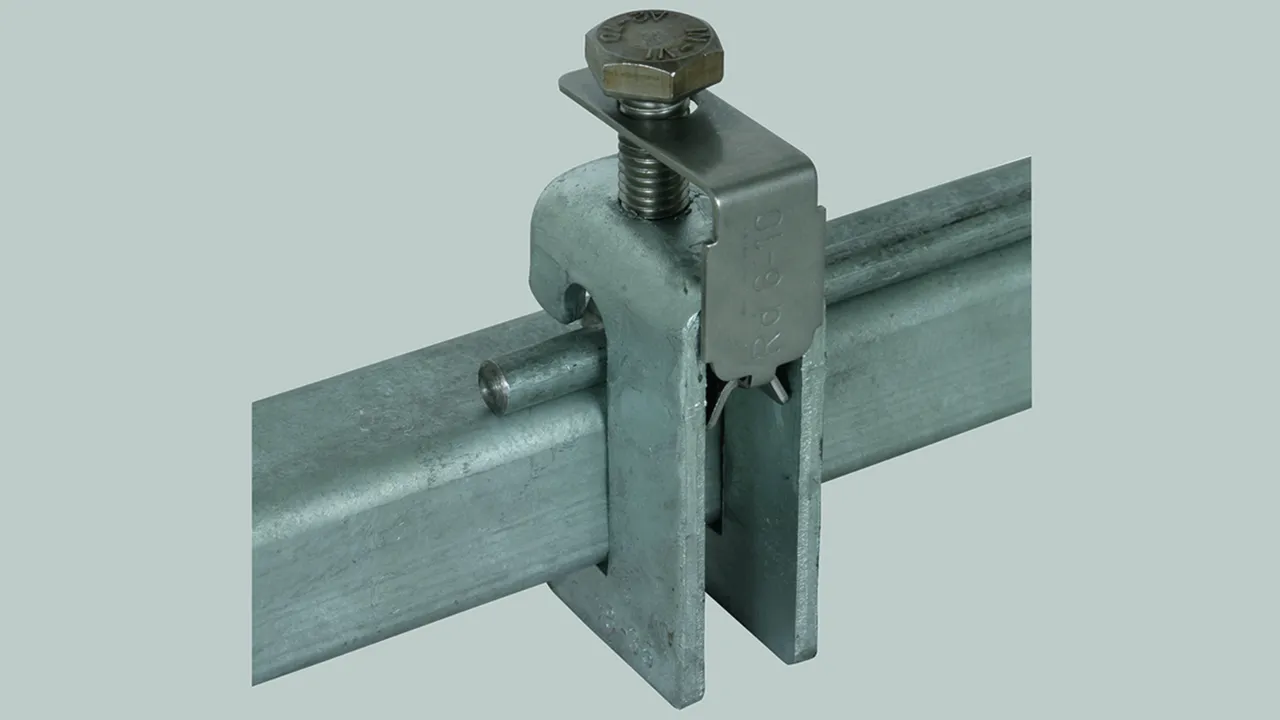

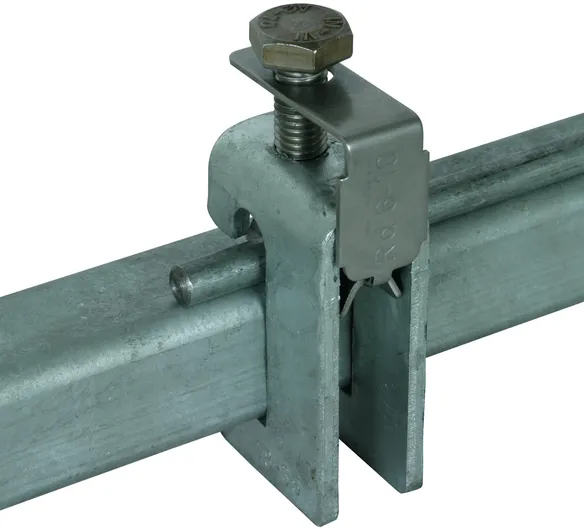

Morsetto di collegamento con piastra di pressione Esecuzione grande Fe/tZn
Morsetto di collegamento con piastra di pressione per la connessione a costruzioni e lamiere in acciaio con tecnica a vite unica
Campo di serraggio: 18-35 mm
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 6-10 mm
Direzione collegamento: longitudinale / trasversale
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 6.10 DS KBF18 35 STTZN
Art.: 372035
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio	18-35 mm
Materiale morsetto	Fe/tZn
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Campo di serraggio	18-35 mm
Materiale morsetto	Fe/tZn
Materiale piastra di pressione	INOX
Campo di serraggio Td	6-10 mm
Vite	di M10 x 35 mm
Materiale vite	INOX
Direzione collegamento	longitudinale / trasversale
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 372035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372035 è stato aggiunto al carrello.

Apri Web-Shop
