DEHNshield

Scaricatore combinato Tipo 1 + Tipo 2 spinterometrico, pronto per il cablaggio ed ottimizzato nell'applicazione
La tecnologia spinterometrica per utilizzo in spazi ristretti con solo 1 unità / polo permette un'esecuzione compatta
Soddisfa i requisiti minimi per la capacità di scarica di corrente di fulmine secondo CEI 64-8
Permette l'equipotenzialità antifulmine compatta compresa la protezione di utenze finali
Capacità di scarica di corrente di fulmine fino a 50 kA (10/350 µs)
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
Elevata capacità di limitazione della corrente susseguente (I_fi = 25 kA_eff)

Dettagli

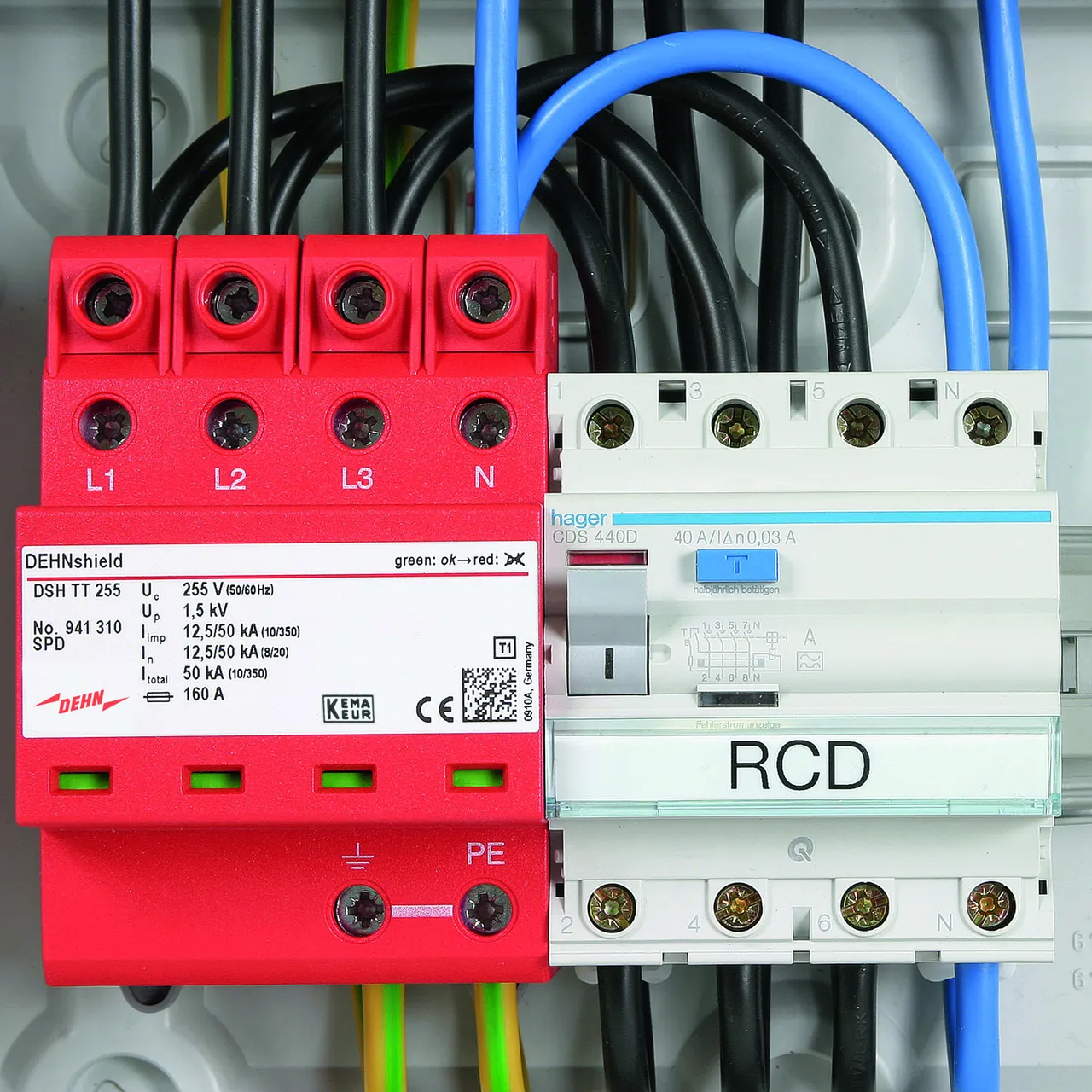

Cablaggio passante a "V" con morsetto di collegamento a perno STAK 25 provato con corrente di fulmine.

lorem ipsum — Cablaggio passante a "V" con morsetto di collegamento a perno STAK 25 provato con corrente di fulmine.

Filtro prodotti

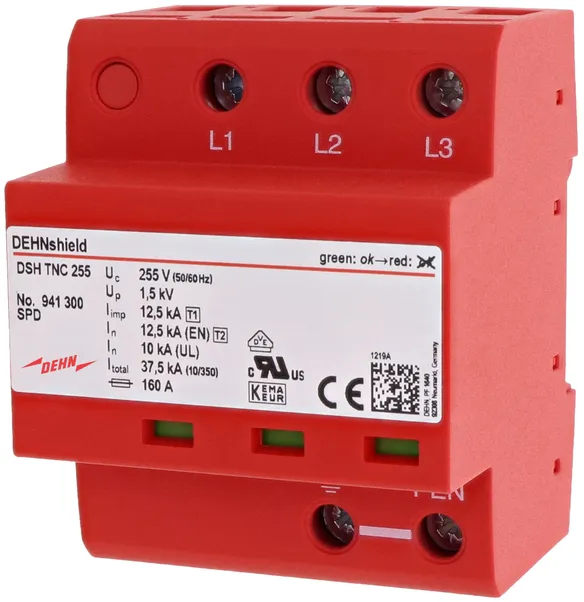

DEHNshield TNC

Scaricatore combinato per reti TN-C con tensione nominale 230 / 400 V (circuito 3-0), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941300 DSH TNC 255

GTIN (EAN) 4013364133556, Codice doganale (EU): 85363090, Peso lordo: 415.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

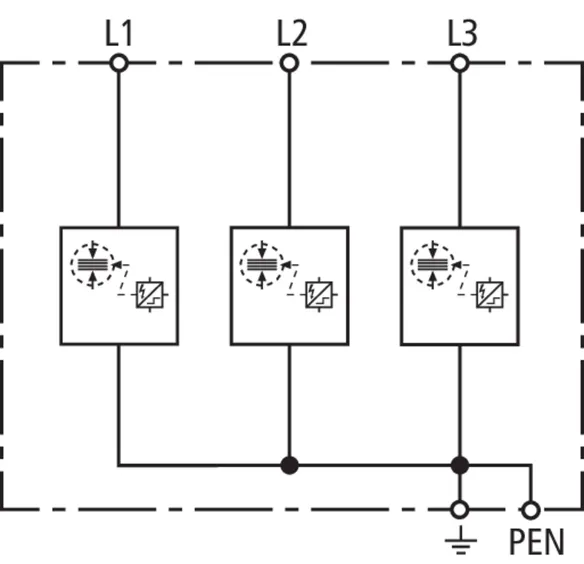

Scaricatore combinato DEHNshield TNC 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V

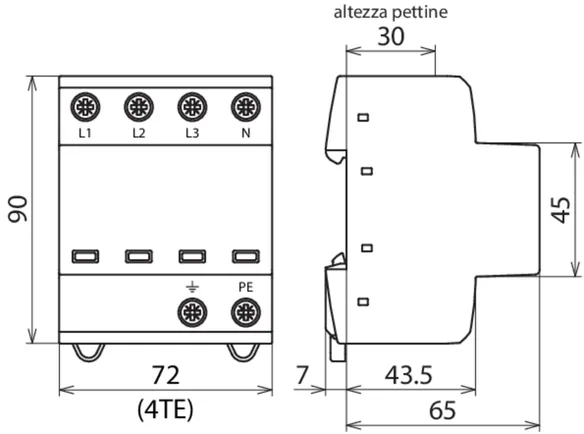

Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255
Art.: 941300
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia specifica [L-PEN] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

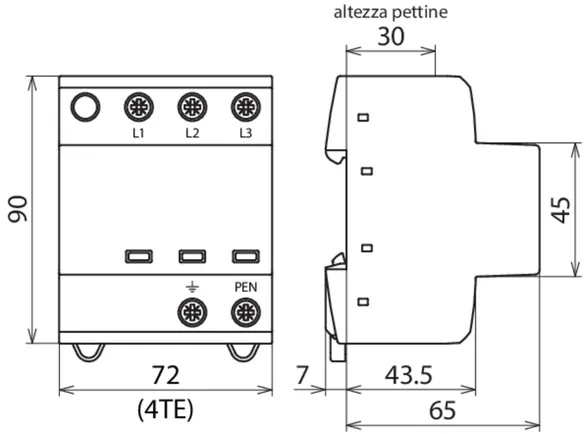

Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Prodotto 941300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941300 è stato aggiunto al carrello.

Apri Web-Shop

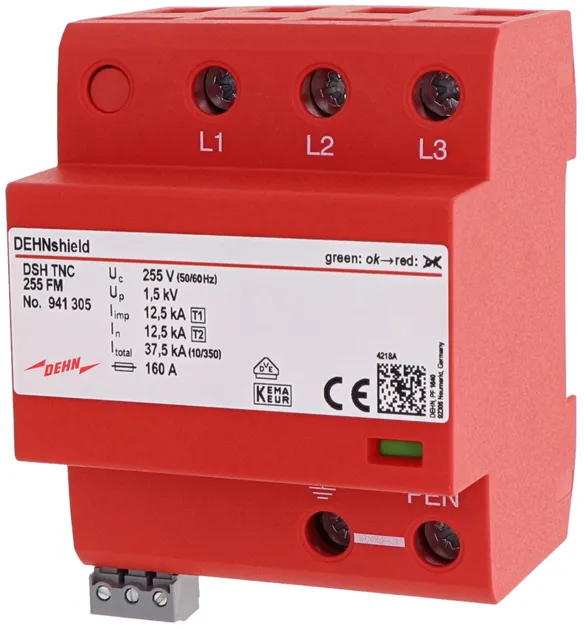

DEHNshield TNC FM

Scaricatore combinato per reti TN-C con tensione nominale 230 / 400 V (circuito 3+0), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941305 DSH TNC 255 FM

GTIN (EAN) 4013364275317, Codice doganale (EU): 85363090, Peso lordo: 420.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

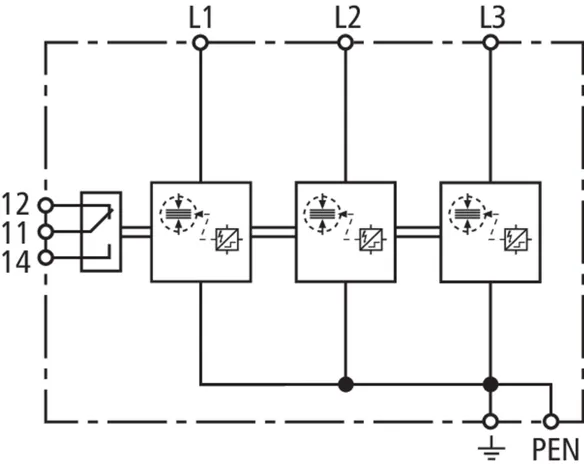

Scaricatore combinato DEHNshield TNC 255 FM
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V

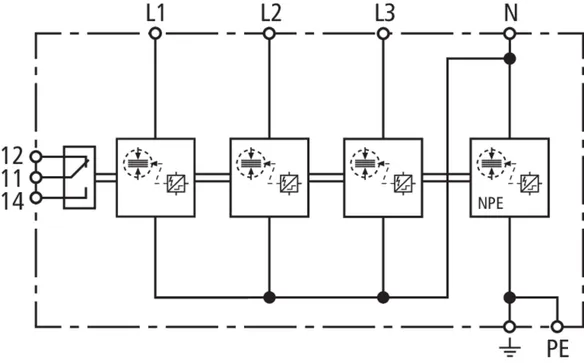

Con contatto di scambio pulito per il telesegnalamento

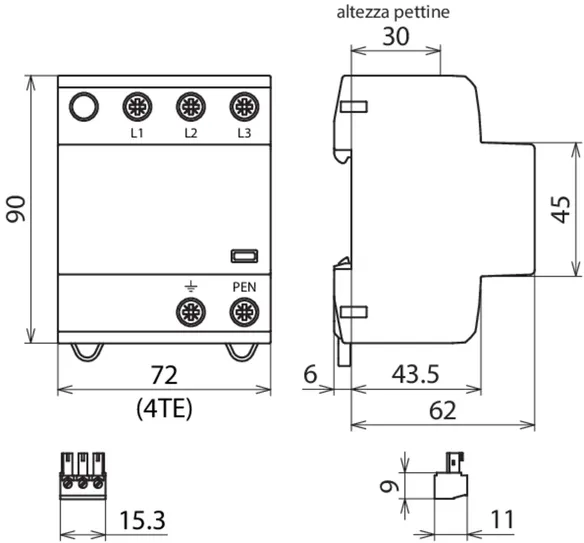

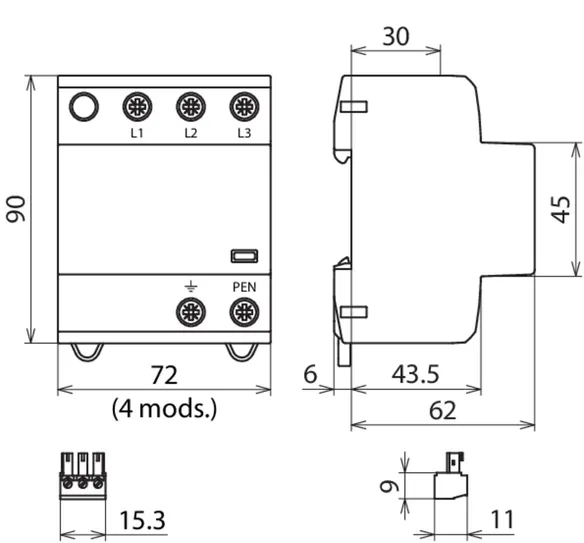

Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255 FM
Art.: 941305
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia specifica [L-PEN] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Prodotto 941305 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941305 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNC Basic FM

Scaricatore combinato per reti TN-C, pronto per il cablaggio ed ottimizzato nell'applicazione per l'impiego nella distribuzione principale (circuito 3+0) in edifici residenziali senza impianto parafulmine esterno (anche con alimentazione della linea aerea); con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941306 DSH B TNC 255 FM

GTIN (EAN) 4013364328068, Codice doganale (EU): 85363090, Peso lordo: 422.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

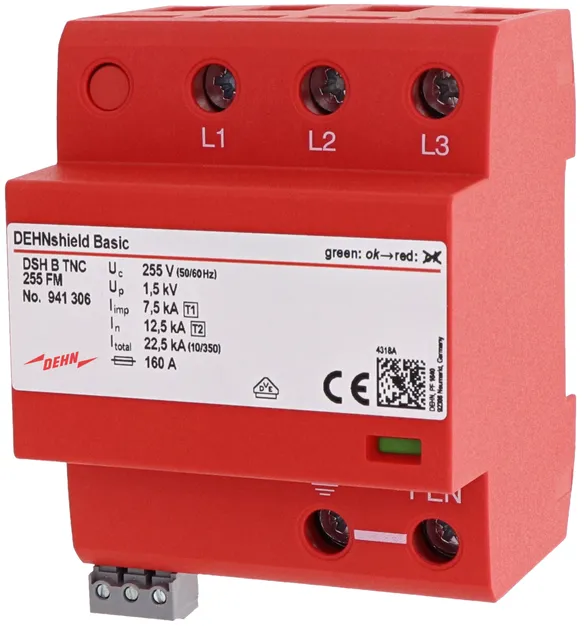

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 3 poli per impianti TN C 230/400 V
con contatto di telesegnalamento, larghezza 4 unità
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 22,5 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line, oltre che
direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNC 255 FM
Art.: 941306
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Prodotto 941306 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941306 è stato aggiunto al carrello.

Apri Web-Shop

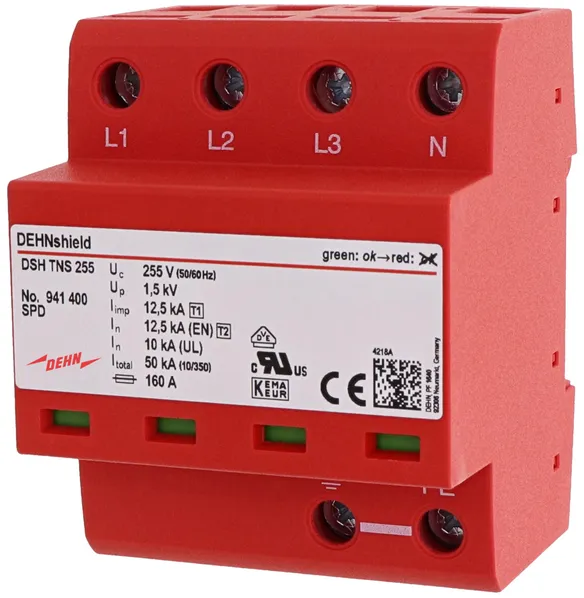

DEHNshield TNS

Scaricatore combinato per reti TN-S con tensione nominale 230 / 400 V (circuito 4+0), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941400 DSH TNS 255

GTIN (EAN) 4013364133563, Codice doganale (EU): 85363090, Peso lordo: 555.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

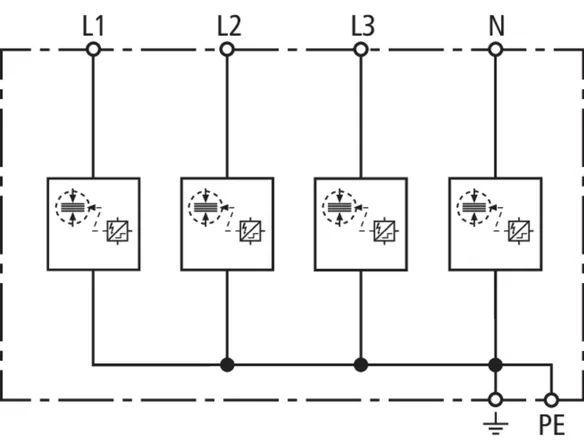

Scaricatore combinato DEHNshield TNS 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V

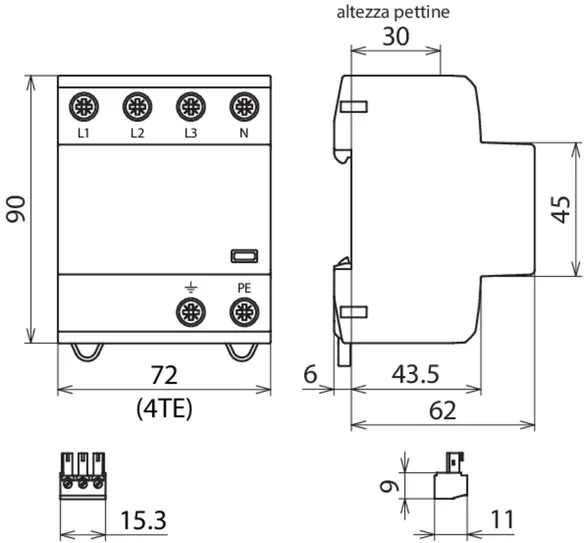

Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255
Art.: 941400
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Prodotto 941400 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941400 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNS FM

Scaricatore combinato per reti TN-C con tensione nominale 230 / 400 V (circuito 4+0), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941405 DSH TNS 255 FM

GTIN (EAN) 4013364275331, Codice doganale (EU): 85363090, Peso lordo: 488.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

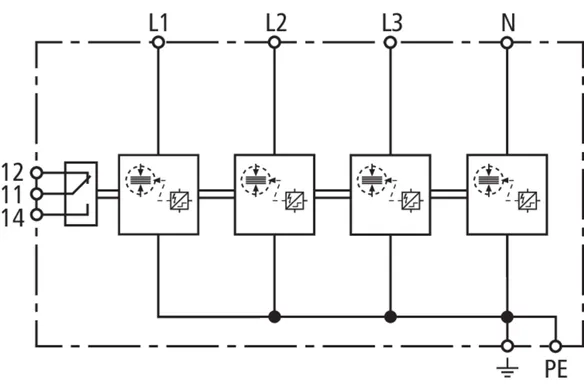

Scaricatore combinato DEHNshield TNS 255 FM
Scaricatore combinato per reti TN-C c
on tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255 FM
Art.: 941405
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Prodotto 941405 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941405 è stato aggiunto al carrello.

Apri Web-Shop

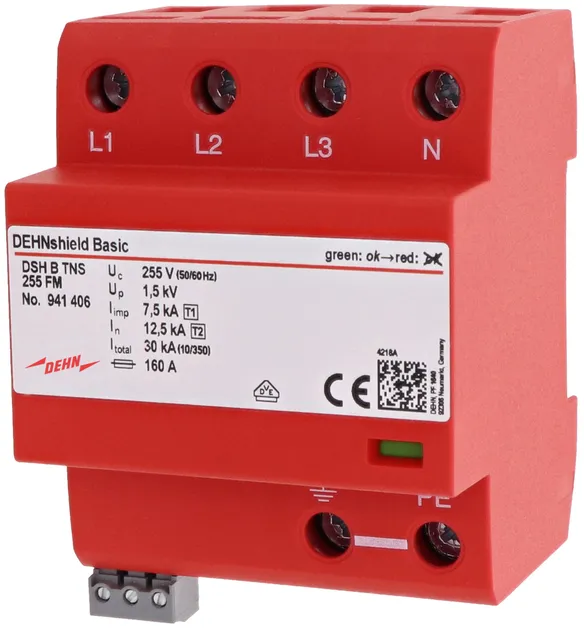

DEHNshield TNS Basic FM

Scaricatore combinato per reti TN-S, pronto per il cablaggio ed ottimizzato nell'applicazione per l'impiego in sistema di alimentazione principale (circuito 4+0) in edifici residenziali senza impianto parafulmine esterno (anche con alimentazione della linea aerea); con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941406 DSH B TNS 255 FM

GTIN (EAN) 4013364328082, Codice doganale (EU): 85363090, Peso lordo: 489.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 4 poli per
impianti TN(C)-S 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNS 255 FM
Art.: 941406
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Prodotto 941406 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941406 è stato aggiunto al carrello.

Apri Web-Shop

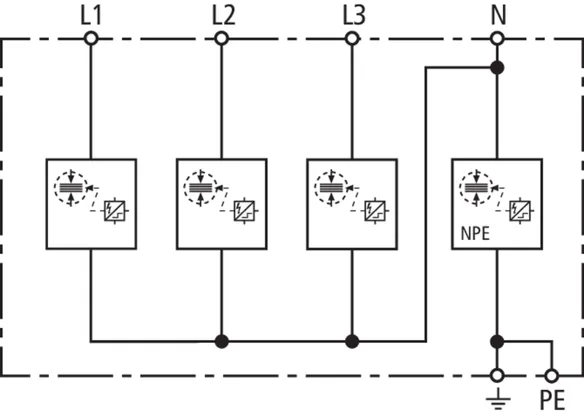

DEHNshield TT

Scaricatore combinato per reti TT e TN-S con tensione nominale 230 / 400 V (circuito 3+1), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941310 DSH TT 255

GTIN (EAN) 4013364131798, Codice doganale (EU): 85363090, Peso lordo: 509.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

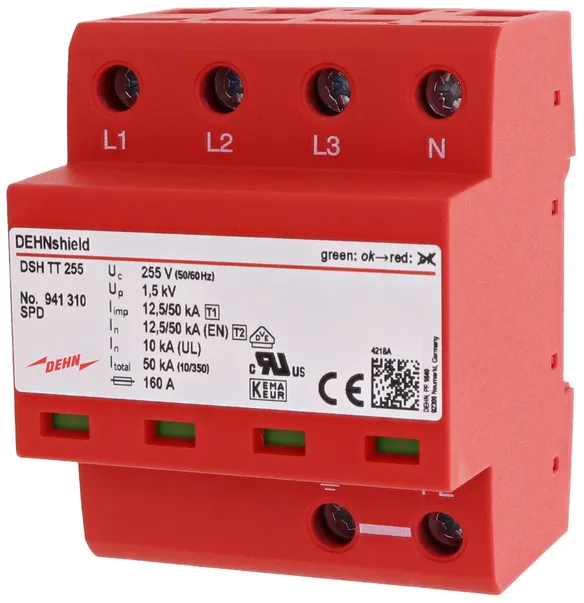

Scaricatore combinato DEHNshield TT 255
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255
Art.: 941310
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 941310 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941310 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT FM

Scaricatore combinato per reti TT e TN-S con tensione nominale 230 / 400 V (circuito 3+1), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941315 DSH TT 255 FM

GTIN (EAN) 4013364275324, Codice doganale (EU): 85363090, Peso lordo: 508.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield TT 255 FM
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255 FM
Art.: 941315
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 941315 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941315 è stato aggiunto al carrello.

Apri Web-Shop

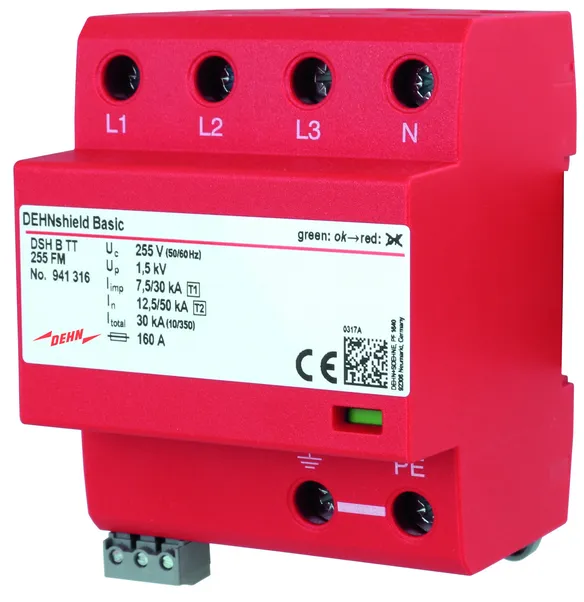

DEHNshield TT Basic FM

Scaricatore combinato per reti TT e TN-S, precablato e ottimizzato per l’applicazione per l’impiego in sistema di alimentazione principale (circuito 3+1) in edifici residenziali senza parafulmine esterno (anche con alimentazione della linea aerea); con contatto di scambio pulito per il telesegnalamento.

1 Prodotto

Art. 941316 DSH B TT 255 FM

GTIN (EAN) 4013364328075, Codice doganale (EU): 85363090, Peso lordo: 510.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield B TT 255 FM
Scaricatore combinato a 4 poli per impianti TT
e TN (C) -S, largheza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione
di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TT 255 FM
Art.: 941316
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 941316 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941316 è stato aggiunto al carrello.

Apri Web-Shop

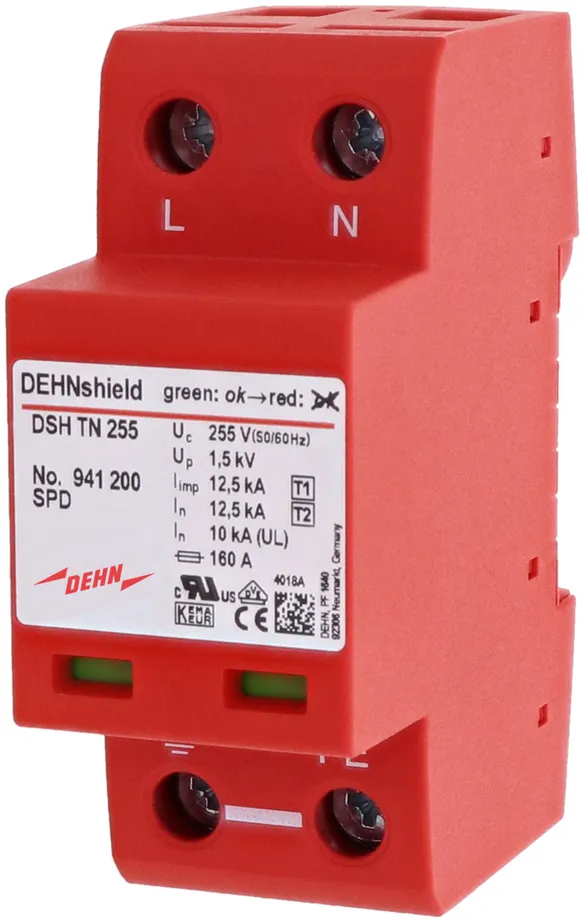

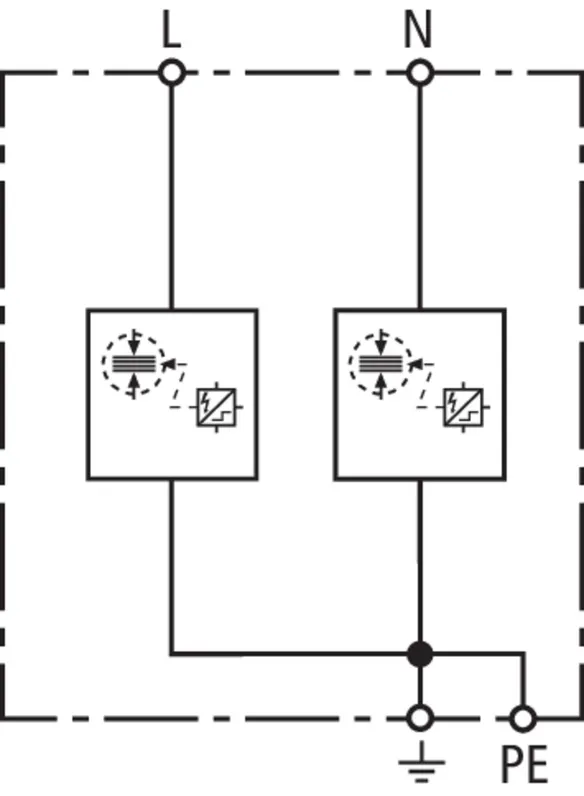

DEHNshield TN

Scaricatore combinato per reti monofase TN con tensione nominale 230 V (circuito 2+0), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941200 DSH TN 255

GTIN (EAN) 4013364138209, Codice doganale (EU): 85363090, Peso lordo: 266.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato per reti monofase TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TN 255
Art.: 941200
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Prodotto 941200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941200 è stato aggiunto al carrello.

Apri Web-Shop

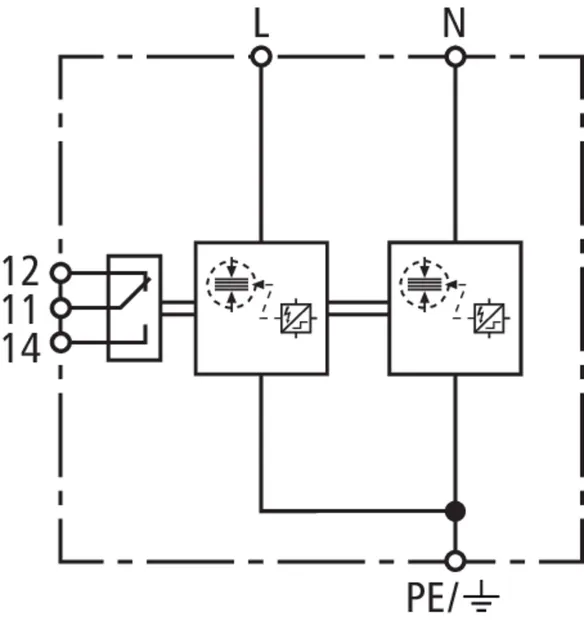

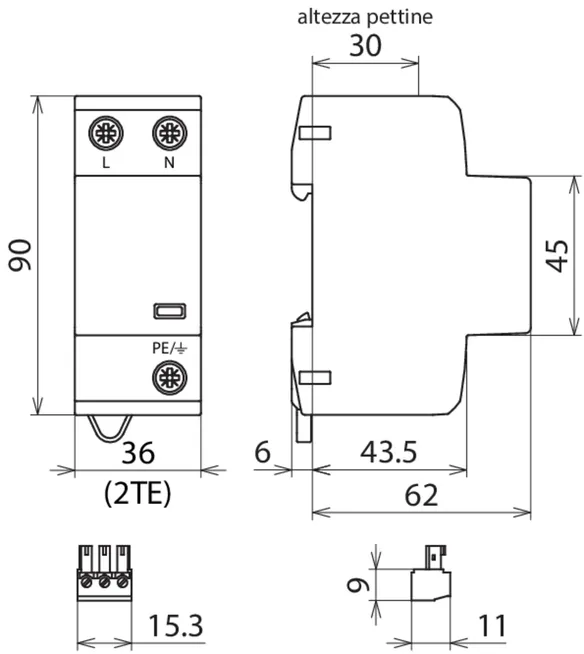

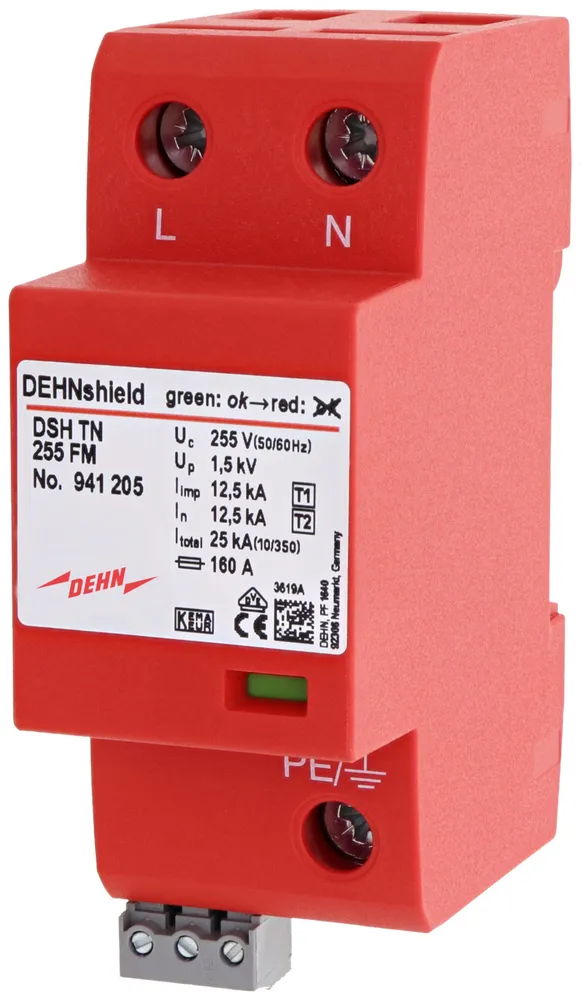

DEHNshield TN FM

Scaricatore combinato per reti monofase TN con tensione nominale 230 V (circuito 2+0), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941205 DSH TN 255 FM

GTIN (EAN) 4013364289185, Codice doganale (EU): 85363090, Peso lordo: 276.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato bipolare per l'uso nei sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Applicazione ottimizzata per l'impiego in installazioni elettriche compatte
tecnologia a spinterometro per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4 (VDE 0185-305-4)
per scaricatori della famiglia di prodotti Red/Line,
direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH TN 255 FM
Art.: 941205
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Prodotto 941205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941205 è stato aggiunto al carrello.

Apri Web-Shop

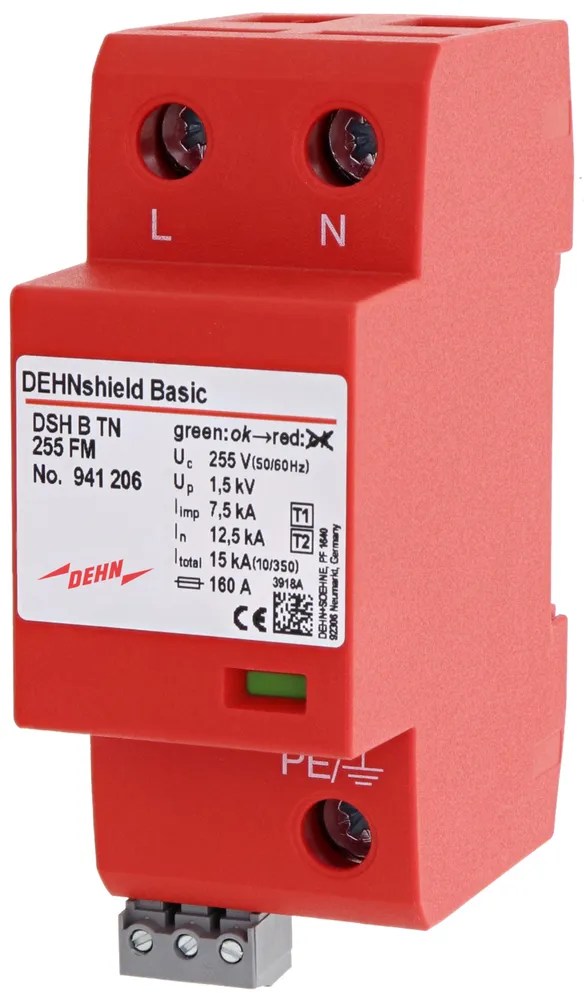

DEHNshield TN Basic FM

Scaricatore combinato per reti TN, pronto per il cablaggio ed ottimizzato nell'applicazione per l'impiego in sistema di alimentazione principale (circuito 2+0) in edifici residenziali senza impianto parafulmine esterno (anche con alimentazione della linea aerea); con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941206 DSH B TN 255 FM

GTIN (EAN) 4013364373839, Codice doganale (EU): 85363090, Peso lordo: 276.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield B TN 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TN 255 FM
Art.: 941206
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Prodotto 941206 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941206 è stato aggiunto al carrello.

Apri Web-Shop

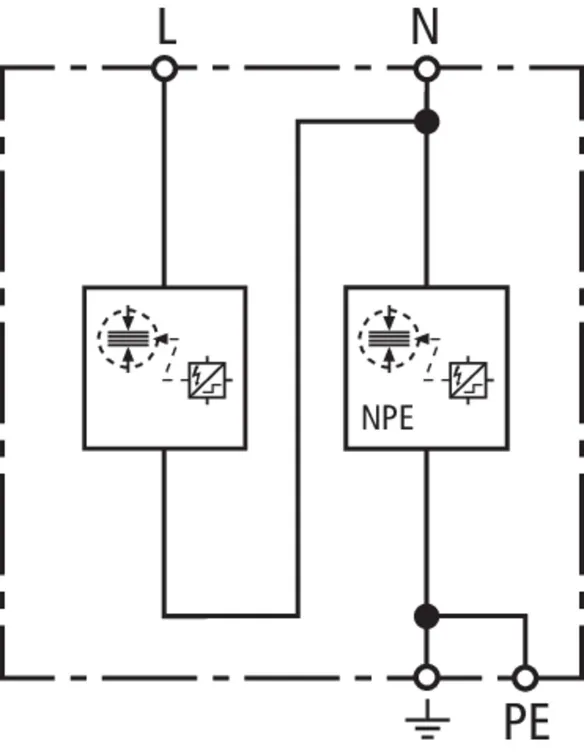

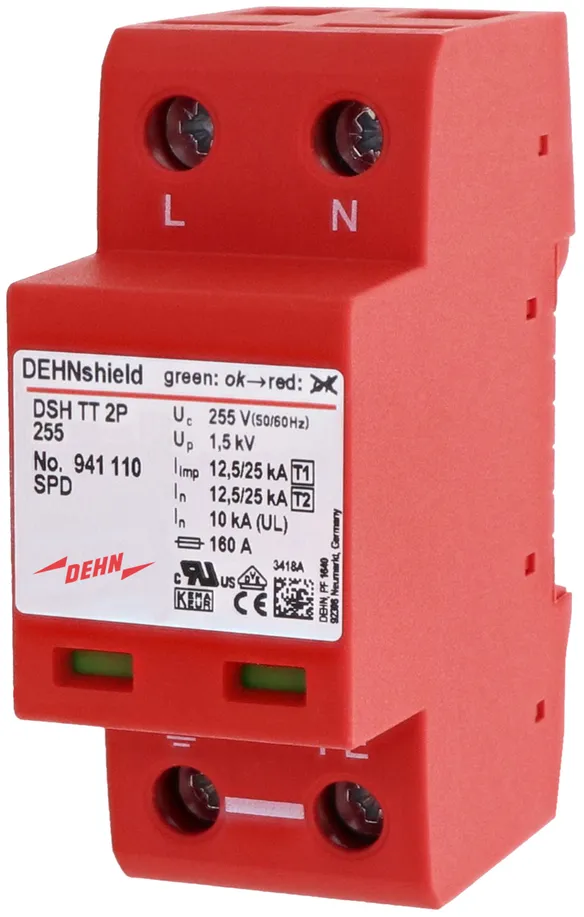

DEHNshield TT 2P

Scaricatore combinato per reti monofase TT e TN con tensione nominale 230 V (circuito 1+1), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941110 DSH TT 2P 255

GTIN (EAN) 4013364137899, Codice doganale (EU): 85363090, Peso lordo: 291.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

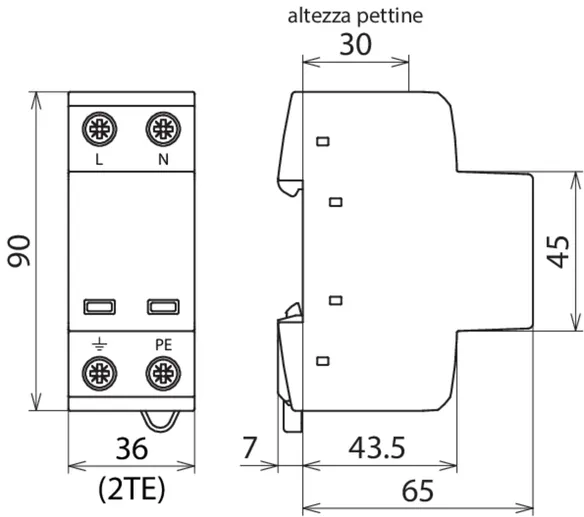

Scaricatore combinato DEHNshield TT 2P 255
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255
Art.: 941110
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 941110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941110 è stato aggiunto al carrello.

Apri Web-Shop

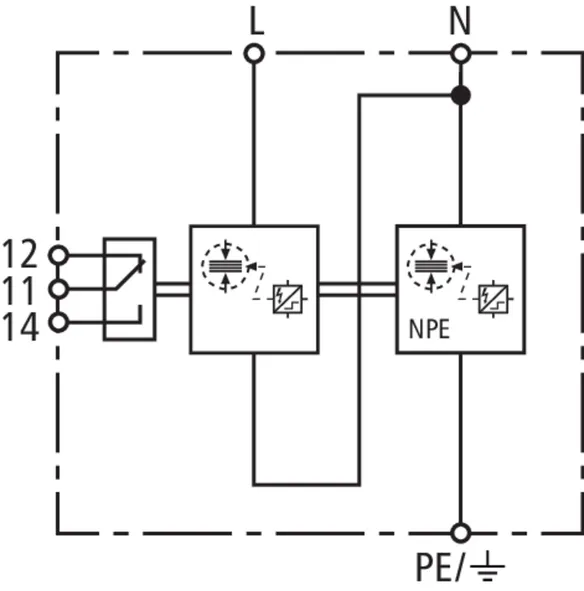

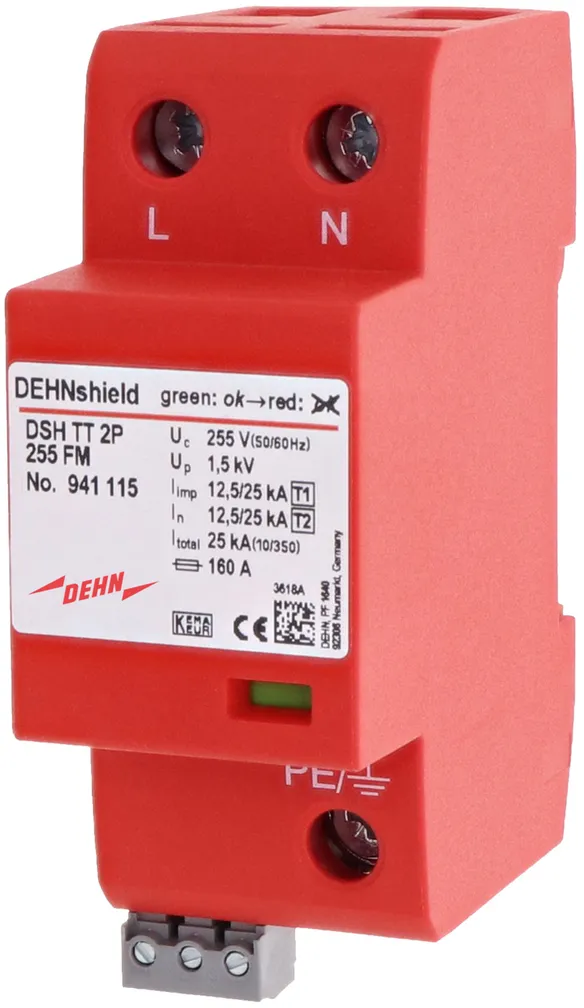

DEHNshield TT 2P FM

Scaricatore combinato per reti monofase TT e TN con tensione nominale 230 V (circuito 1+1), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941115 DSH TT 2P 255 FM

GTIN (EAN) 4013364289208, Codice doganale (EU): 85363090, Peso lordo: 301.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield TT 2P 255 FN
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità, il controllo a distanza
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255 FM
Art.: 941115
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 941115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941115 è stato aggiunto al carrello.

Apri Web-Shop

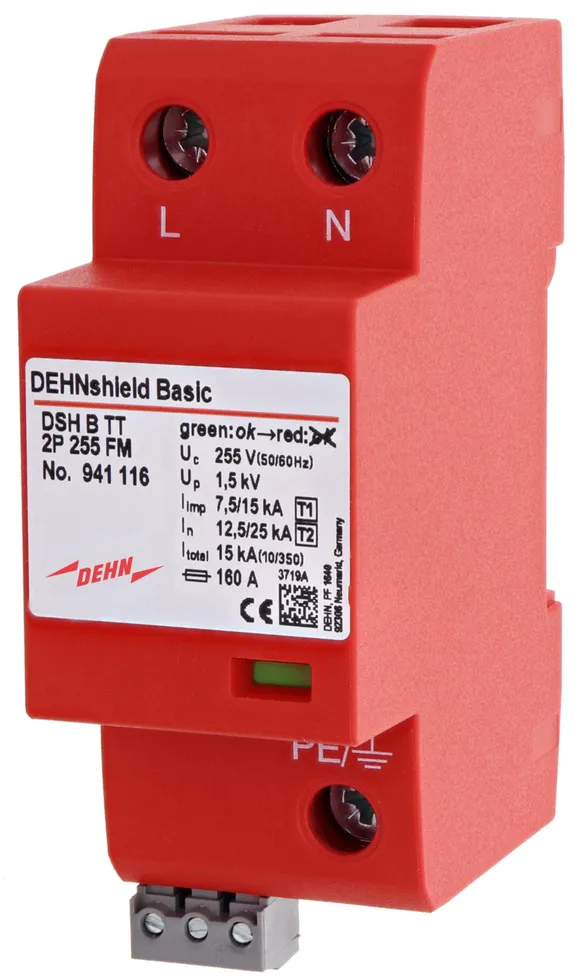

DEHNshield TT 2P Basic FM

Scaricatore combinato per reti TT e TN, pronto per il cablaggio ed ottimizzato nell'applicazione per l'impiego in sistema di alimentazione principale (circuito 1+1) in edifici residenziali senza impianto parafulmine esterno (anche con alimentazione della linea aerea); con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941116 DSH B TT 2P 255 FM

GTIN (EAN) 4013364373235, Codice doganale (EU): 85363090, Peso lordo: 301.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNshield B TT 2P 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TT 2P 255 FM
Art.: 941116
o similare.

Certificati

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 941116 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 941116 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield

Dettagli

DEHNshield TNC

Art. 941300 DSH TNC 255

Non siete autorizzati per eseguire un download 941300.stp

Non siete autorizzati per eseguire un download 941300.igs

Non siete autorizzati per eseguire un download 941300.jt

Non siete autorizzati per eseguire un download 941300.dwg

Non siete autorizzati per eseguire un download 941300m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941300.wspak

Non siete autorizzati per eseguire un download 941300_eplan.zip

Prodotto 941300 è stato aggiunto al blocco note.

Prodotto 941300 è stato aggiunto al carrello.

DEHNshield TNC FM

Art. 941305 DSH TNC 255 FM

Non siete autorizzati per eseguire un download 941305.stp

Non siete autorizzati per eseguire un download 941305.igs

Non siete autorizzati per eseguire un download 941305.jt

Non siete autorizzati per eseguire un download 941305.dwg

Non siete autorizzati per eseguire un download 941305+306m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941305.wspak

Non siete autorizzati per eseguire un download DEHN.941305.edz

Prodotto 941305 è stato aggiunto al blocco note.

Prodotto 941305 è stato aggiunto al carrello.

DEHNshield TNC Basic FM

Art. 941306 DSH B TNC 255 FM

Non siete autorizzati per eseguire un download 941305.stp

Non siete autorizzati per eseguire un download 941305.igs

Non siete autorizzati per eseguire un download 941305.jt

Non siete autorizzati per eseguire un download 941305.dwg

Non siete autorizzati per eseguire un download 941305+306m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941306.wspak

Non siete autorizzati per eseguire un download DEHN.941306.edz

Prodotto 941306 è stato aggiunto al blocco note.

Prodotto 941306 è stato aggiunto al carrello.

DEHNshield TNS

Art. 941400 DSH TNS 255

Non siete autorizzati per eseguire un download 941400.stp

Non siete autorizzati per eseguire un download 941400.igs

Non siete autorizzati per eseguire un download 941400.jt

Non siete autorizzati per eseguire un download 941400.dwg

Non siete autorizzati per eseguire un download 941310+400m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941400.wspak

Non siete autorizzati per eseguire un download 941400_eplan.zip

Prodotto 941400 è stato aggiunto al blocco note.

Prodotto 941400 è stato aggiunto al carrello.

DEHNshield TNS FM

Art. 941405 DSH TNS 255 FM

Non siete autorizzati per eseguire un download 941315.stp

Non siete autorizzati per eseguire un download 941315.igs

Non siete autorizzati per eseguire un download 941315.jt

Non siete autorizzati per eseguire un download 941315.dwg

Non siete autorizzati per eseguire un download 941315+316+405+406m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941405.wspak

Non siete autorizzati per eseguire un download 941315_eplan.zip

Prodotto 941405 è stato aggiunto al blocco note.

Prodotto 941405 è stato aggiunto al carrello.

DEHNshield TNS Basic FM

Art. 941406 DSH B TNS 255 FM

Non siete autorizzati per eseguire un download 941315.stp

Non siete autorizzati per eseguire un download 941315.jt

Non siete autorizzati per eseguire un download 941315.jt

Non siete autorizzati per eseguire un download 941315.dwg

Non siete autorizzati per eseguire un download 941315+316+405+406m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941406.wspak

Non siete autorizzati per eseguire un download 941315_eplan.zip

Prodotto 941406 è stato aggiunto al blocco note.

Prodotto 941406 è stato aggiunto al carrello.

DEHNshield TT

Art. 941310 DSH TT 255

Non siete autorizzati per eseguire un download 941400.stp

Non siete autorizzati per eseguire un download 941400.igs

Non siete autorizzati per eseguire un download 941400.jt

Non siete autorizzati per eseguire un download 941400.dwg

Non siete autorizzati per eseguire un download 941310+400m_E.dxf

Non siete autorizzati per eseguire un download DEHN.941310.wspak

Non siete autorizzati per eseguire un download 941400_eplan.zip

Prodotto 941310 è stato aggiunto al blocco note.

Prodotto 941310 è stato aggiunto al carrello.

DEHNshield TT FM
