Conduttura HVI – conduttura HVI long

Conduttura HVI / conduttura HVI long

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 75 cm (in aria) oppure s ≤ 150 cm (in muratura).
La conduttura HVI long soddisfa i requisiti della specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Occorre rispettare la temperatura d’esercizio da -5 a +40 °C e il campo di temperatura permanente (in caso di posa fissa) compreso fra -30 e +70 °C.

Conduttura HVI (preassemblata, posa interna al tubo)

Con un elemento terminale e un elemento di connessione (compreso sciolto nella fornitura).
Quantità minima d'ordine 6 m, indicare nell'ordine la lunghezza del cavo (multipli di 0,5 m).

2 Prodotti

Art. 819220 HVI RIV 75 20 L6M SW M

GTIN (EAN) 4013364244238, Codice doganale (EU): 85446010, Peso lordo: 3.10 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 819220.stp

      Non siete autorizzati per eseguire un download 819220.stp

      Login
    • 819220.igs

      Non siete autorizzati per eseguire un download 819220.igs

      Login
    • 819220.jt

      Non siete autorizzati per eseguire un download 819220.jt

      Login
    • 819220.dwg

      Non siete autorizzati per eseguire un download 819220.dwg

      Login
    • 819220m_D.dxf

      Non siete autorizzati per eseguire un download 819220m_D.dxf

      Login
Conduttura HVI (preassemblata, posa interna al tubo) Colore nero
Conduttore HVI
calata isolata resistente alle alte tensioni,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
Preassemblata per posa interna al tubo con un
elemento terminale e un elemento di collegamento a terra compreso sciolto nella fornitura
resistente alle intemperie e stabilizzata ai raggi UV
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RIV 75 20 L6M SW M
Art.: 819220
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819220 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819223 HVI RIV 75 23 L6M GR M

GTIN (EAN) 4013364157675, Codice doganale (EU): 85446010, Peso lordo: 5.30 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Conduttura HVI (preassemblata, posa interna al tubo) Colore grigio
Conduttore HVI
calata isolata resistente alle alte tensioni,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
Preassemblata per posa interna al tubo con un
elemento terminale e un elemento di collegamento a terra compreso sciolto nella fornitura
resistente alle intemperie e stabilizzata ai raggi UV
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RIV 75 23 L6M GR M
Art.: 819223
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819223 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819223 è stato aggiunto al carrello.

Apri Web-Shop

Conduttra HVI (preassemblata, posa esterna al tubo)

Con un elemento terminale e un elemento di connessione (compreso sciolto nella fornitura).
Quantità minima d'ordine 6 m, indicare nell'ordine la lunghezza del cavo (multipli di 0,5 m).

2 Prodotti

Art. 819226 HVI RAV 75 20 L6M SW M

GTIN (EAN) 4013364260528, Codice doganale (EU): 85446010, Peso lordo: 13.86 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI
Calata isolata resistente all'alta tensione per il rispetto
della distanza di sicurezza verso corpi metallici
in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Preassemblata per posa esterna al tubo
con un elemento terminale e un elemento di connessione di terra sciolto nella fornitura
Stabilizzata ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RAV 75 20 L6M SW M
Art.: 819226
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819226 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819226 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819227 HVI RAV 75 23 L6M GR M

GTIN (EAN) 4013364157712, Codice doganale (EU): 85446010, Peso lordo: 5.20 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttra HVI (preassemblata, posa esterna al tubo) colore grigio
Conduttura HVI
Calata isolata resistente all'alta tensione per il rispetto
della distanza di sicurezza verso corpi metallici
in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Preassemblata per posa interna al tubo
con un elemento terminale e un elemento di connessione di terra sciolto nella fornitura
Stabilizzata ai raggi UV e resistente alle intemperie

Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RAV 75 23 L6M GR M
Art.: 819227
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819227 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819227 è stato aggiunto al carrello.

Apri Web-Shop

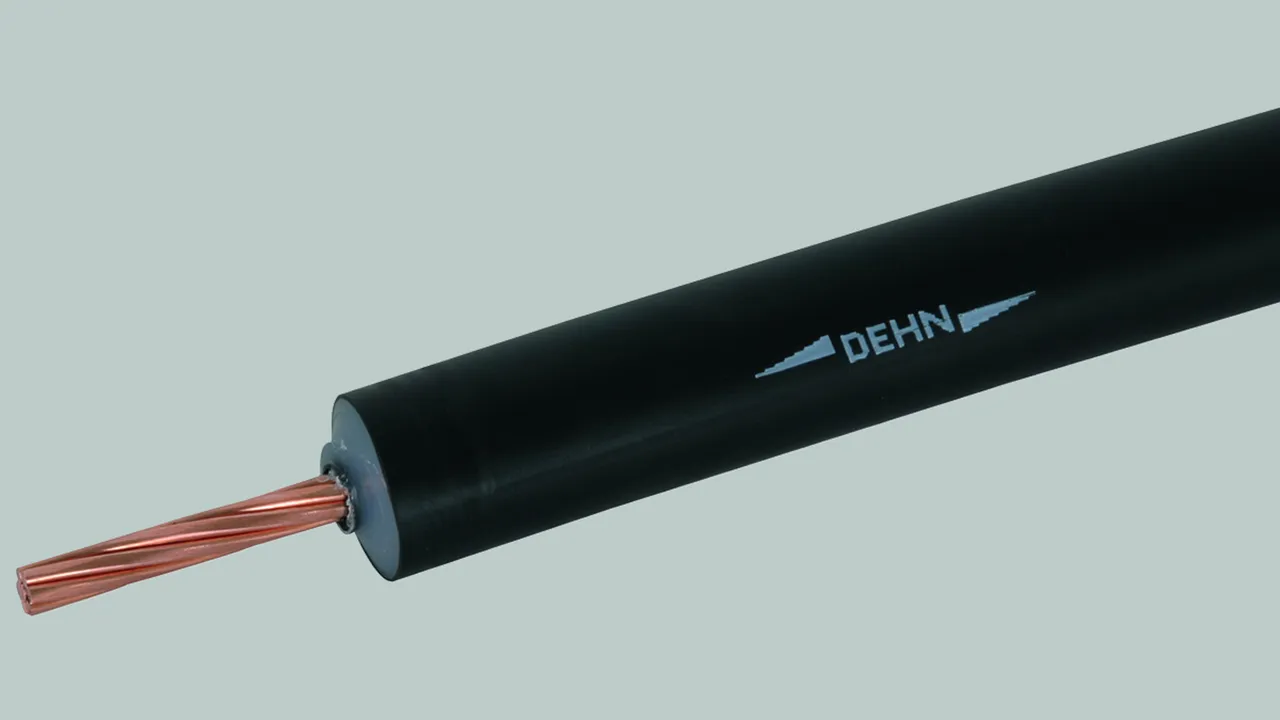

Conduttura HVI long (merce su bobina)

La conduttura HVI long per l’assemblaggio in loco viene consegnata su una bobina a perdere in legno compensato incl. una chiave a brugola.

4 Prodotti

Art. 819135 HVI LO 75 20 L100M SW M

GTIN (EAN) 4013364141759, Codice doganale (EU): 85446010, Peso lordo: 488.00 g/m, UM: 100.00 m

Immagini

Maggior informazioni

Conduttura HVI (su bobina)
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 20 L100M SW M
Art.: 819135
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819135 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819136 HVI LO 75 23 L100M GR M

GTIN (EAN) 4013364147140, Codice doganale (EU): 85446010, Peso lordo: 0.00 PAL/m, UM: 100.00 m

Immagini

Maggior informazioni

Conduttura HVI (su bobina)
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 23 L100M GR M
Art.: 819136
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819136 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819136 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819138 HVI LO 75 20 L500M SW M

GTIN (EAN) 4013364434523, Codice doganale (EU): 85446010, Peso lordo: 488.00 g/m, UM: 500.00 m

Immagini

Maggior informazioni

Conduttura HVI (su bobina) colore nero
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 20 L500M SW M
Art.: 819138
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819138 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819138 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819110 HVI LO 75 23 L400M GR M

GTIN (EAN) 4013364436008, Codice doganale (EU): 85446010, Peso lordo: 630.00 g/m, UM: 400.00 m

Immagini

Maggior informazioni

Conduttura HVI (su bobina)
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 23 L400M GR M
Art.: 819110
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819110 è stato aggiunto al carrello.

Apri Web-Shop

Conduttura HVI long (tagliata)

Conduttura HVI long per l'assemblaggio in loco. La conduttura viene fornita come elemento di unione.
Indicare la lunghezza della conduttura al momento dell'ordine (multipli di 0,5 m).

2 Prodotti

Art. 819131 HVI LO 75 20 L... SW M

GTIN (EAN) 4013364223189, Codice doganale (EU): 85446010, Peso lordo: 4.22 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI long (tagliata) colore nero
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Conduttura tagliata 6,0 - 70,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Ordine minimo : 6 m
Ordine massimo: 70 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 20 L... SW M
Art.: 819131
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Ordine minimo 6 m
Ordine massimo 70 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819131 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819131 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819132 HVI LO 75 23 L... GR M

GTIN (EAN) 4013364223172, Codice doganale (EU): 85446010, Peso lordo: 4.95 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI long (tagliata) colore grigio
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Conduttura tagliata 6,0 - 60,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Ordine minimo : 6 m
Ordine massimo: 60 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 23 L... GR M
Art.: 819132
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Ordine minimo 6 m
Ordine massimo 60 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819132 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819132 è stato aggiunto al carrello.

Apri Web-Shop
back to top
