Elementi di connessione per conduttura HVI long

Set di fissaggio per conduttura HVI long Ø20 mm per posa interna al tubo

Elementi di connessione per attestare la conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri parti della protezione esterna dai fulmini o dell’impianto di messa a terra (sono compresi due tubi termorestringenti).

Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI long.

1 Prodotto

Art. 819145 HVI LO ASS RIV KF 20 V2A

GTIN (EAN) 4013364152533, Codice doganale (EU): 85359000, Peso lordo: 348.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

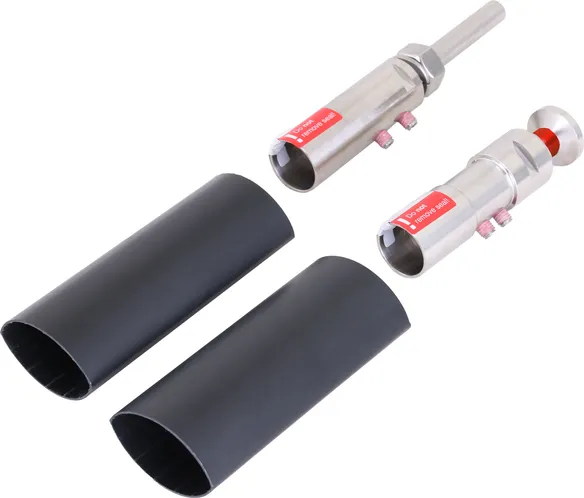

Set di fissaggio per conduttura HVI long Ø20 mm
per posa interna al tub
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF 20 V2A
Art.: 819145
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819145 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819145 è stato aggiunto al carrello.

Apri Web-Shop

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione) ed elemento di connessione per il collegamento ad altri componenti della protezione esterna dai fulmini o dell’impianto di messa a terra (incl. due tubi termorestringenti).

Questi elementi di connessione possono essere utilizzati solo in combinazione con il set di fissaggio (n. art. 819 294) per i tubi portanti di HVI long.

1 Prodotto

Art. 819146 HVI LO ASS RAV KF 20 V2A

GTIN (EAN) 4013364152540, Codice doganale (EU): 85359000, Peso lordo: 380.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RAV KF 20 V2A
Art.: 819146
o similare.

Caratteristiche tecniche

Materiale	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819146 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819146 è stato aggiunto al carrello.

Apri Web-Shop

Elementi di connessione (elemento terminale) per conduttura HVI long Ø20 mm per posa esterna al tubo

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione, incl. un tubo termorestringente).

1 Prodotto

Art. 819197 AEA KO KF HVI 20 SW V2A

GTIN (EAN) 4013364222236, Codice doganale (EU): 85359000, Peso lordo: 195.98 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

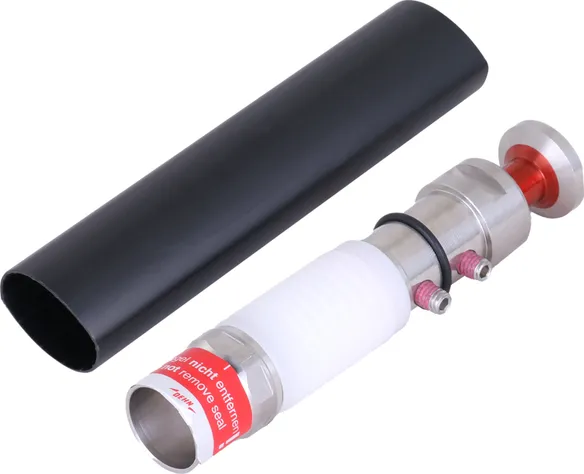

Elemento di connessione (elemento terminale) per la terminazione della conduttura HVI long
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura all’esterno
sul tubo portante (elemento terminale per piastra di connessione, incl. un tubo
termorestringente).
Materiale: INOX
Connessione: filetto M12
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AEA KO KF HVI 20 SW V2A
Art.: 819197
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	filetto M12
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819197 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819197 è stato aggiunto al carrello.

Apri Web-Shop

Elementi di connessione per conduttura HVI long Ø20 mm

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura per altre parti della protezione da fulmini esterna o dell’impianto di messa a terra (incl. un tubo termorestringente).

1 Prodotto

Art. 819199 AE BO10 KF HVI 20 SW V2A

GTIN (EAN) 4013364222274, Codice doganale (EU): 85359000, Peso lordo: 196.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

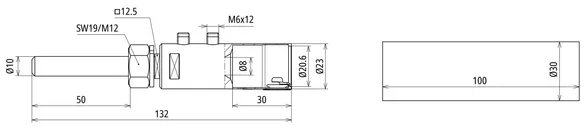

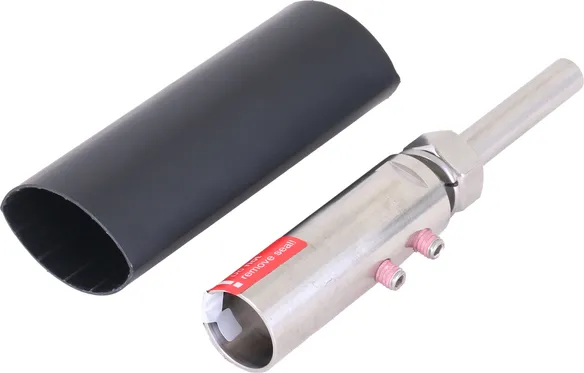

Elemento di connessione per la terminazione della conduttura HVI long D 20 mm
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura per
altre parti della protezione da fulmini esterna o
dell’impianto di messa a terra (incl. un tubo termorestringente).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 20 SW V2A
Art.: 819199
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819199 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819199 è stato aggiunto al carrello.

Apri Web-Shop

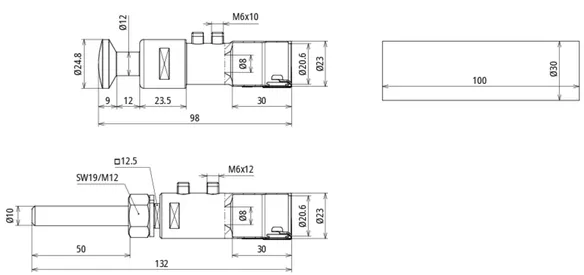

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità; per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri componenti della protezione dai fulmini esterna o dell’impianto di messa a terra (compresi quattro tubi termorestringenti, 2 neri, 2 grigi).

Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI long.

1 Prodotto

Art. 819147 HVI LO ASS RIV KF 23 V2A

GTIN (EAN) 4013364152557, Codice doganale (EU): 85359000, Peso lordo: 360.01 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo
Elementi di connessione per attestare la conduttura HVI long su entrambe le estremità
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF 23 V2A
Art.: 819147
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819147 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819147 è stato aggiunto al carrello.

Apri Web-Shop

Set di fissaggio per conduttura HVI long Ø23 mm per posa esterna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione) ed elemento di connessione per il collegamento ad altri componenti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. quattro tubi termorestringenti, 2 neri, 2 grigi).
Questi elementi di connessione possono essere utilizzati solo in combinazione con il set di fissaggio (art. n. 819 294) e con i tubi portanti di HVI long.

1 Prodotto

Art. 819148 HVI LO ASS RAV KF 23 V2A

GTIN (EAN) 4013364152564, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Set di connessione per conduttura HVI long D 23 mm
per posa all’esterno del tubo acciaio inox
Elementi di connessione per la terminazione della
conduttura HVI long su entrambe le estremità;
per la realizzazione della connessione terminale della conduttura
all’esterno sul tubo portante (elemento terminale per piastra di connessione)
ed elemento di connessione per altri componenti della
protezione esterna da fulmini o dell’impianto di messa a terra
(incl. quattro tubi termorestringenti, 2 neri e
2 grigi).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RAV KF 23 V2A
Art.: 819148
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819148 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819148 è stato aggiunto al carrello.

Apri Web-Shop

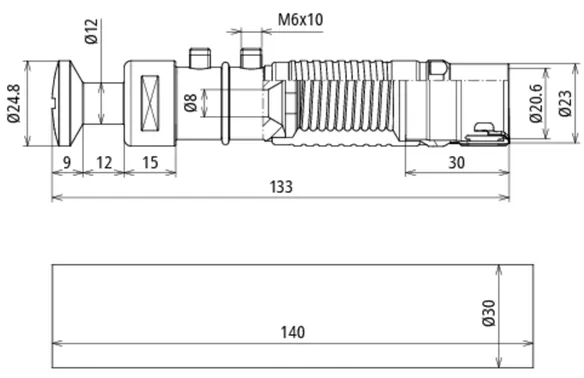

Elementi di connessione (elemento terminale) per conduttura HVI long Ø23 mm per posa esterna al tubo

1 Prodotto

Art. 819196 AEA KO KF HVI 23 GR V2A

GTIN (EAN) 4013364222229, Codice doganale (EU): 85359000, Peso lordo: 195.50 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento di connessione (elemento terminale) D 23 mm posa all’esterno del tubo acciaio inox
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura all’esterno
sul tubo portante (elemento terminale per piastra di connessione,
incl. due tubi termorestringenti).
Materiale: INOX
Connessione: filetto M12
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AEA KO KF HVI 23 GR V2A
Art.: 819196
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	filetto M12
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819196 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819196 è stato aggiunto al carrello.

Apri Web-Shop

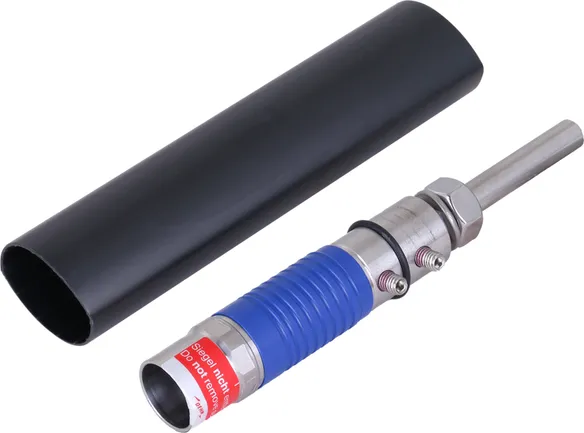

Elementi di connessione per conduttura HVI long Ø23 mm

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura per altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. due tubi termorestringenti, 1 nero, 1 grigio).

1 Prodotto

Art. 819198 AE BO10 KF HVI 23 GR V2A

GTIN (EAN) 4013364222250, Codice doganale (EU): 85359000, Peso lordo: 202.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

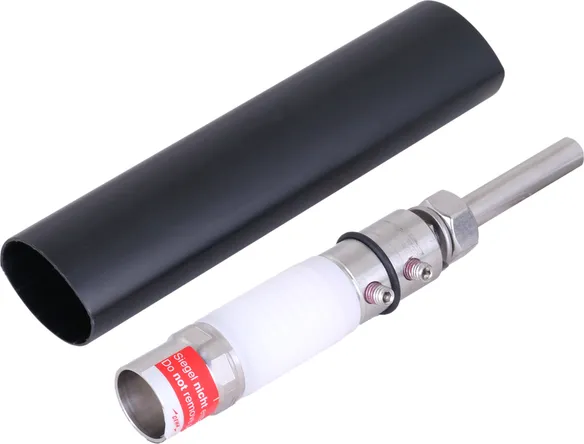

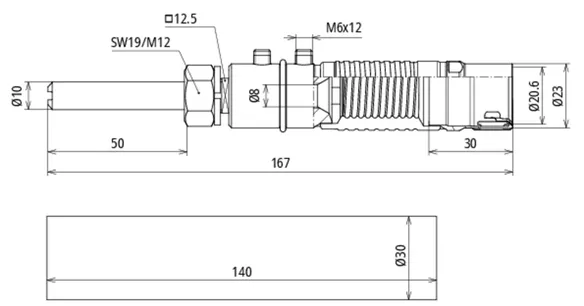

Elemento di connessione per conduttura HVI long D 23 mm acciaio inox
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura per
altre parti della protezione da fulmini esterna o
dell’impianto di messa a terra (incl. due tubi termorestringenti).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 23 GR V2A
Art.: 819198
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Connessione	perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione	23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819198 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819198 è stato aggiunto al carrello.

Apri Web-Shop

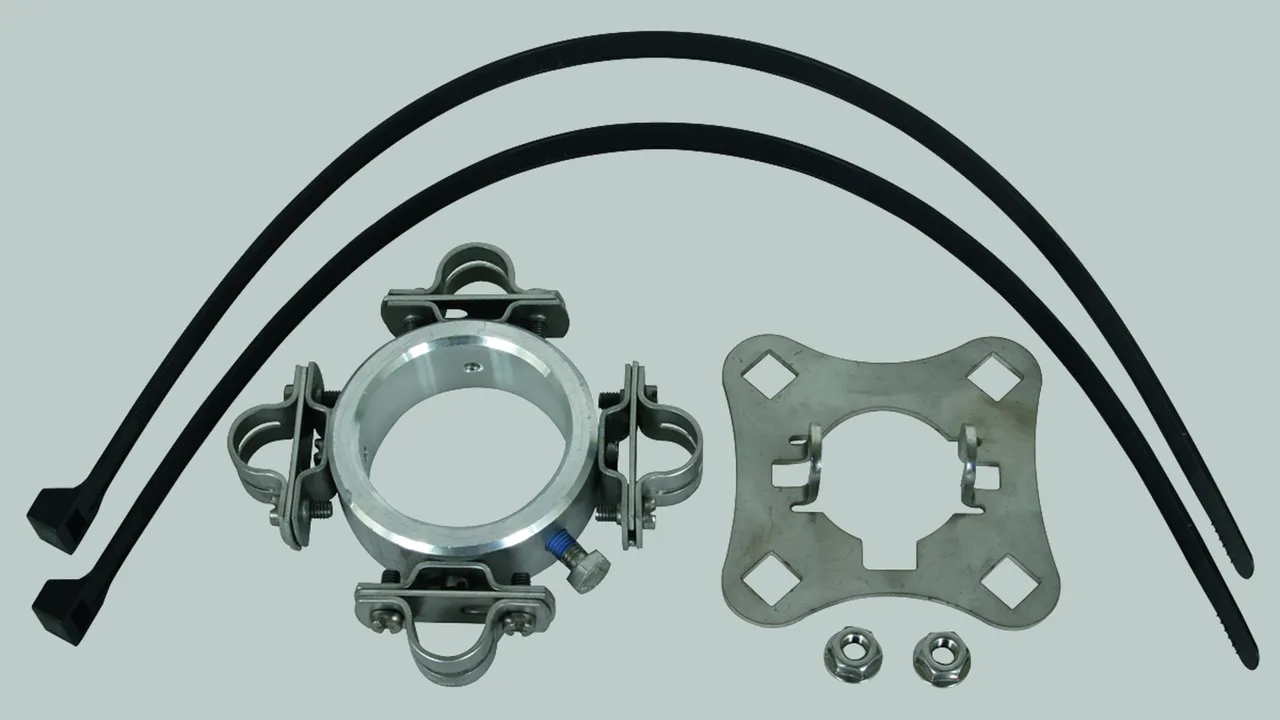

Set di fissaggio per conduttura HVI long nero / grigio

Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo fessurate (Ø 20 mm) per la connessione terminale (comprese due fascette con semigusci di supporto in materiale plastico).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

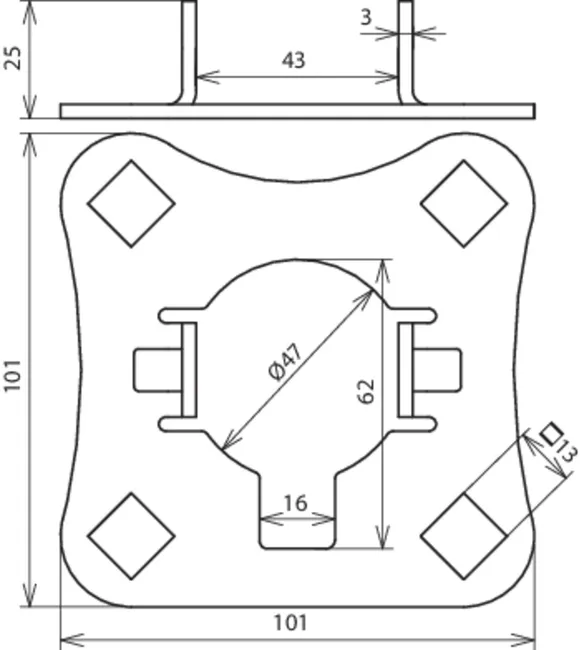

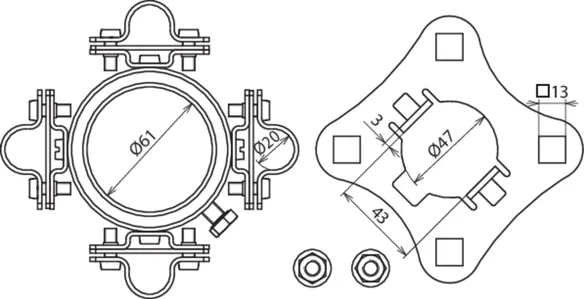

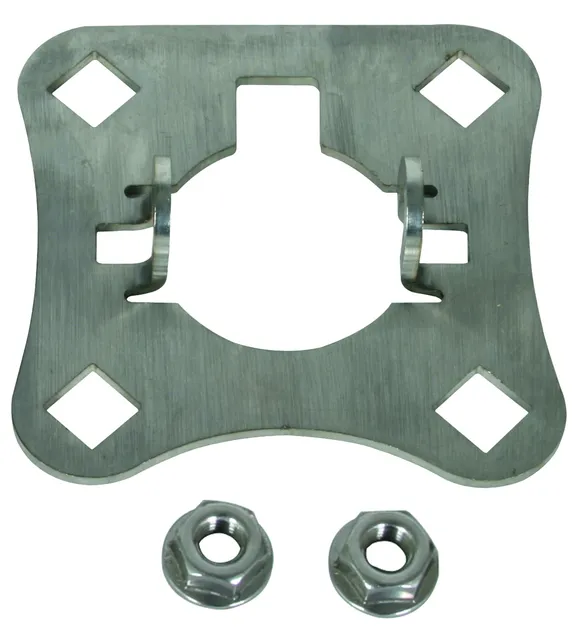

Set di fissaggio per la conduttura HVI long
Set di fissaggio per il montaggio della conduttura HVI long
sui tubi portanti composto da piastra di connessione
(4 passaggi, compresi due dadi zigrinati) e anello di fissaggio
con quattro staffe portafilo a fessura (D 20 mm)
per il terminale (comprese due fascette nella confezione)
Materiale: INOX / Al
Campo di serraggio piastra di connessione: foro quadro 13 mm
Altezza staffa portafilo: 4 x 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS D61 4X20
Art.: 819294
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX / Al
Campo di serraggio piastra di connessione	foro quadro 13 mm
Altezza staffa portafilo	4 x 20 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

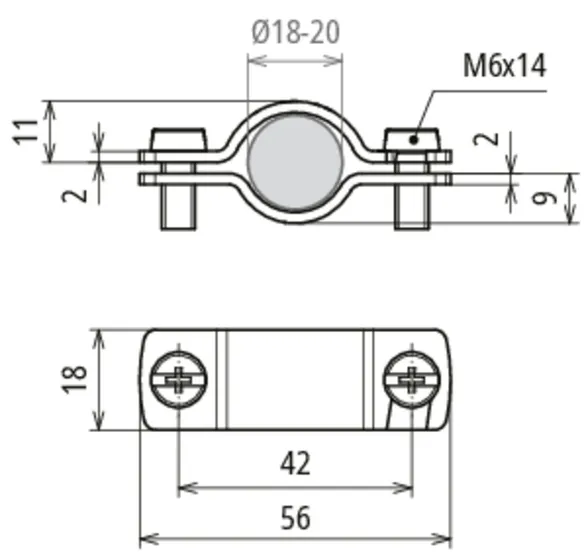

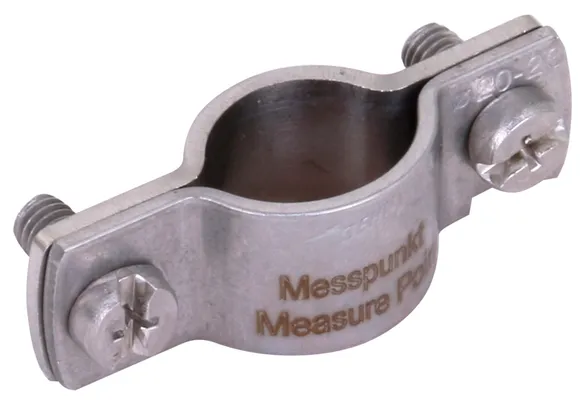

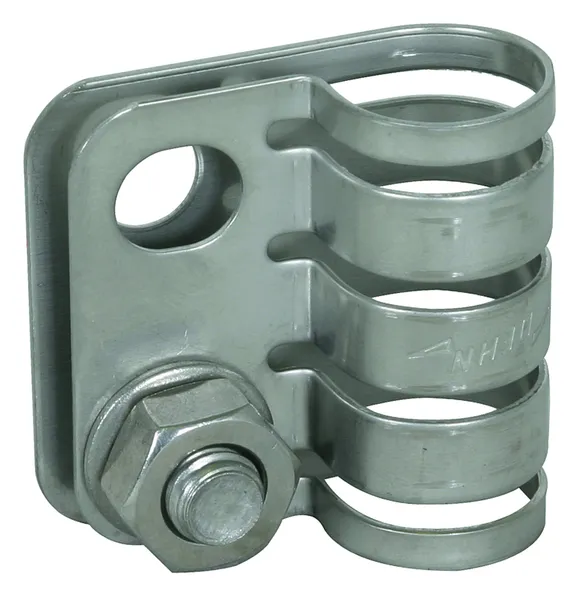

Elemento di connessione PA per conduttura HVI long

Per la riduzione del campo elettrico della conduttura HVI long in prossimità del terminale.
Superficie di contatto a fessura speciale per il contatto elettrico del rivestimento semiconduttore.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento di connessione PA per conduttura HVI long INOX
Elemento di connessione PA per conduttura HVI long per la riduzione
del campo elettrico della conduttura HVI long in prossimità del terminale
Superficie di contatto a fessura speciale
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 20 mm
Connessione foro Ø: 11 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 20 23 AB11 V2A
Art.: 410229
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Ø	20 mm
Connessione foro Ø	11 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

Piasta di connessione

Piastra di connessione (4 passaggi, compresi due dadi zigrinati) per il montaggio della conduttura HVI long sul tubo portante Ø50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Piasta di connessione INOX
Piastra di connessione (4 passaggi, compresi due dadi zigrinati)
per il montaggio della conduttura HVI long sul
tubo portante D 50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).
Materiale: INOX
Campo di serraggio piastra di connessione: foro quadro 13
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D50 4AE HVI V2A
Art.: 819288
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio piastra di connessione	foro quadro 13
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

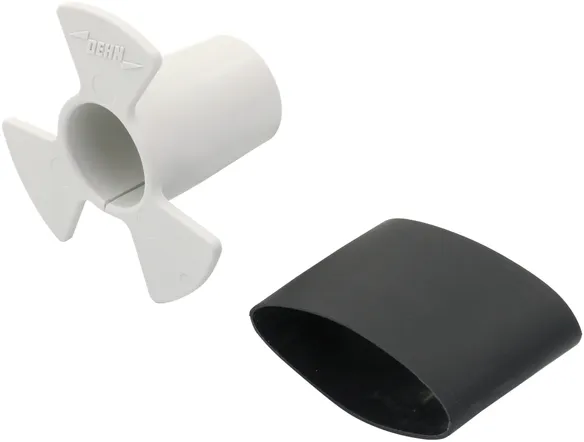

Guaina fonoassorbente per tubo portante

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Manicotto per tubo portante per la riduzione del rumore
per conduttura HVI long a posa interna
Ø20 mm e Ø23 mm nel tubo portante.
Materiale: Materiale plastico
Utilizzabile per: HVI long nera e HVI long grigia
Diametro Ø conduttura: 20 / 23 mm

Fabbricato: DEHN
Tipo: SCHIRM HVI SCH RED
Art.: 819235
o similare.

Certificati

Caratteristiche tecniche

Materiale	Materiale plastico
Utilizzabile per	HVI long nera e HVI long grigia
Diametro Ø conduttura	20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop

Materiale	INOX / Al
Diametro Ø anello di fissaggio	61 mm
Campo di serraggio piastra di connessione	foro quadro 13 mm
Altezza staffa portafilo	4 x 20 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Elementi di connessione per conduttura HVI long

Set di fissaggio per conduttura HVI long Ø20 mm per posa interna al tubo

Art. 819145 HVI LO ASS RIV KF 20 V2A

Non siete autorizzati per eseguire un download 819145.stp

Non siete autorizzati per eseguire un download 819145.igs

Non siete autorizzati per eseguire un download 819145.jt

Non siete autorizzati per eseguire un download 819145.dwg

Non siete autorizzati per eseguire un download 819145m_D.dxf

Prodotto 819145 è stato aggiunto al blocco note.

Prodotto 819145 è stato aggiunto al carrello.

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo

Art. 819146 HVI LO ASS RAV KF 20 V2A

Non siete autorizzati per eseguire un download 819146.stp

Non siete autorizzati per eseguire un download 819146.igs

Non siete autorizzati per eseguire un download 819146.jt

Non siete autorizzati per eseguire un download 819146.dwg

Non siete autorizzati per eseguire un download 819146m_D.dxf

Prodotto 819146 è stato aggiunto al blocco note.

Prodotto 819146 è stato aggiunto al carrello.

Elementi di connessione (elemento terminale) per conduttura HVI long Ø20 mm per posa esterna al tubo

Art. 819197 AEA KO KF HVI 20 SW V2A

Non siete autorizzati per eseguire un download 819197.stp

Non siete autorizzati per eseguire un download 819197.igs

Non siete autorizzati per eseguire un download 819197.jt

Non siete autorizzati per eseguire un download 819197.dwg

Non siete autorizzati per eseguire un download 819197m_D.dxf

Prodotto 819197 è stato aggiunto al blocco note.

Prodotto 819197 è stato aggiunto al carrello.

Elementi di connessione per conduttura HVI long Ø20 mm

Art. 819199 AE BO10 KF HVI 20 SW V2A

Non siete autorizzati per eseguire un download 819199.stp

Non siete autorizzati per eseguire un download 819199.igs

Non siete autorizzati per eseguire un download 819199.jt

Non siete autorizzati per eseguire un download 819199.dwg

Non siete autorizzati per eseguire un download 819199m_D.dxf

Prodotto 819199 è stato aggiunto al blocco note.

Prodotto 819199 è stato aggiunto al carrello.

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo

Art. 819147 HVI LO ASS RIV KF 23 V2A

Non siete autorizzati per eseguire un download 819147.stp

Non siete autorizzati per eseguire un download 819147.igs

Non siete autorizzati per eseguire un download 819147.jt

Non siete autorizzati per eseguire un download 819147.dwg

Non siete autorizzati per eseguire un download 819147m_D.dxf

Prodotto 819147 è stato aggiunto al blocco note.

Prodotto 819147 è stato aggiunto al carrello.

Set di fissaggio per conduttura HVI long Ø23 mm per posa esterna al tubo

Art. 819148 HVI LO ASS RAV KF 23 V2A

Non siete autorizzati per eseguire un download 819148.stp

Non siete autorizzati per eseguire un download 819148.igs

Non siete autorizzati per eseguire un download 819148.jt

Non siete autorizzati per eseguire un download 819148.dwg

Non siete autorizzati per eseguire un download 819148m_D.dxf

Prodotto 819148 è stato aggiunto al blocco note.

Prodotto 819148 è stato aggiunto al carrello.

Elementi di connessione (elemento terminale) per conduttura HVI long Ø23 mm per posa esterna al tubo

Art. 819196 AEA KO KF HVI 23 GR V2A

Non siete autorizzati per eseguire un download 819196.stp

Non siete autorizzati per eseguire un download 819196.igs

Non siete autorizzati per eseguire un download 819196.jt

Non siete autorizzati per eseguire un download 819196.dwg

Non siete autorizzati per eseguire un download 819196m_D.dxf

Prodotto 819196 è stato aggiunto al blocco note.

Prodotto 819196 è stato aggiunto al carrello.

Elementi di connessione per conduttura HVI long Ø23 mm

Art. 819198 AE BO10 KF HVI 23 GR V2A

Non siete autorizzati per eseguire un download 819198.stp

Non siete autorizzati per eseguire un download 819198.igs

Non siete autorizzati per eseguire un download 819198.jt

Non siete autorizzati per eseguire un download 819198.dwg

Non siete autorizzati per eseguire un download 819198m_D.dxf

Prodotto 819198 è stato aggiunto al blocco note.

Prodotto 819198 è stato aggiunto al carrello.

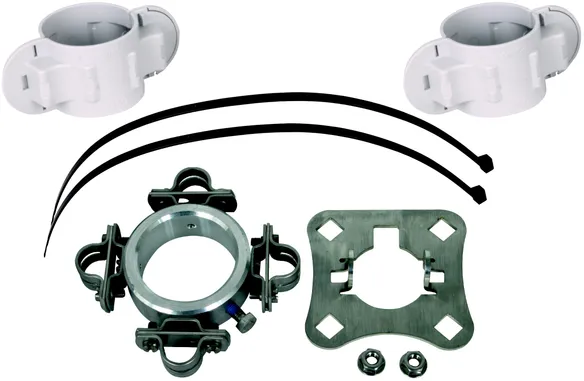

Set di fissaggio per conduttura HVI long nero / grigio

Art. 819294 BFS D61 4X20

Non siete autorizzati per eseguire un download 819294.stp

Non siete autorizzati per eseguire un download 819294.igs

Non siete autorizzati per eseguire un download 819294.jt

Non siete autorizzati per eseguire un download 819294.dwg

Non siete autorizzati per eseguire un download 819294m_D.dxf
