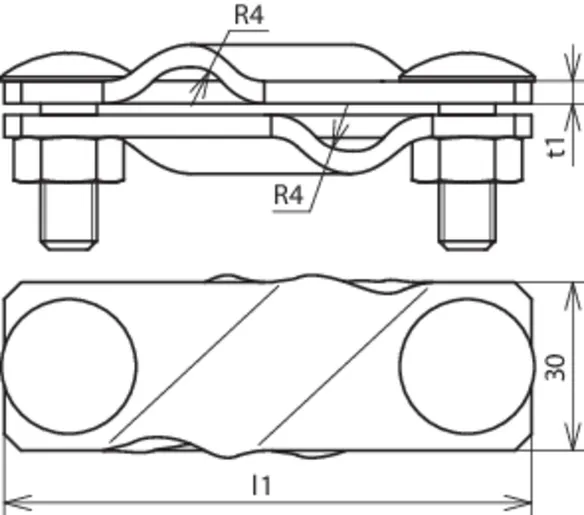

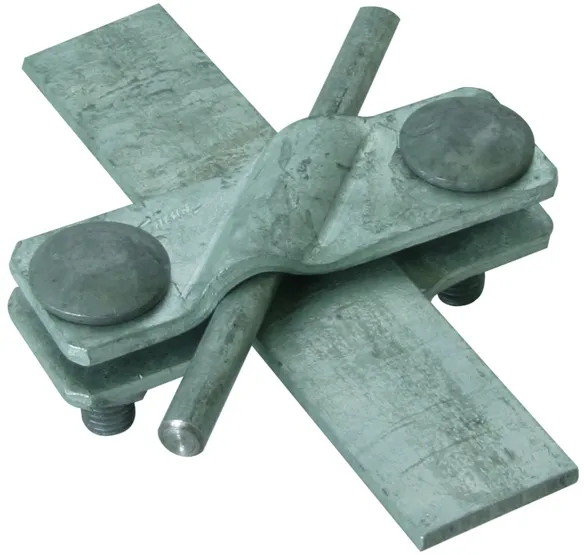

Art. 308220 SVK 7.10 7.10 FL30 STTZN

GTIN (EAN) 4013364084216, Codice doganale (EU): 85359000, Peso lordo: 254.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta e a sezione tonda in Fe/tZn
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Campo di serraggio Td/Pt: 7-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 7,3 kA

Fabbricato: DEHN
Tipo: SVK 7.10 7.10 FL30 STTZN
Art.: 308220
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
Dimensioni (l1 x t1)	94 x 4 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni (l1 x t1)	94 x 4 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308220 è stato aggiunto al carrello.

Apri Web-Shop

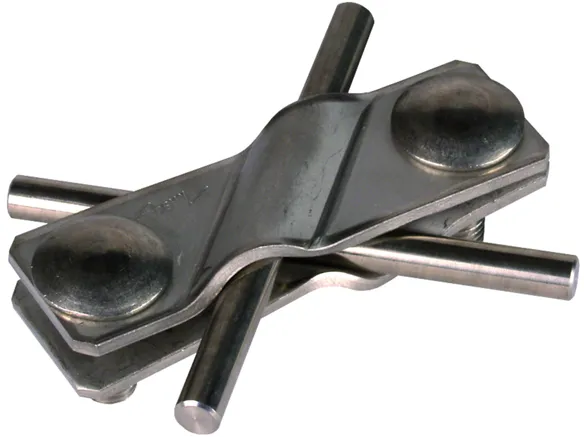

Art. 308229 SVK 7.10 7.10 FL30 V4A

GTIN (EAN) 4013364083745, Codice doganale (EU): 85359000, Peso lordo: 194.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta e a sezione tonda in acciaio INOX (V4A)
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Campo di serraggio Td/Pt: 7-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 3,2 kA

Fabbricato: DEHN
Tipo: SVK 7.10 7.10 FL30 V4A
Art.: 308229
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	94 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,2 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	e M10 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	94 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,2 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308229 è stato aggiunto al carrello.

Apri Web-Shop

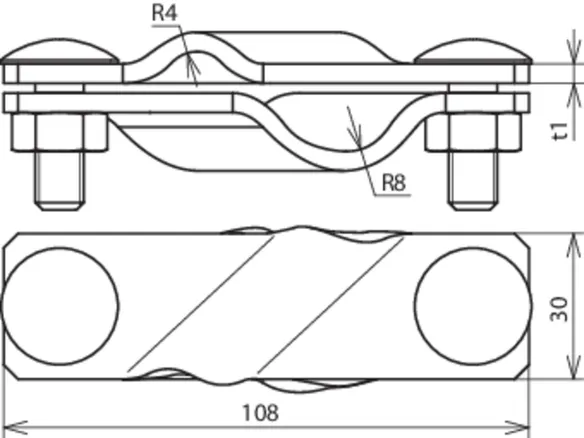

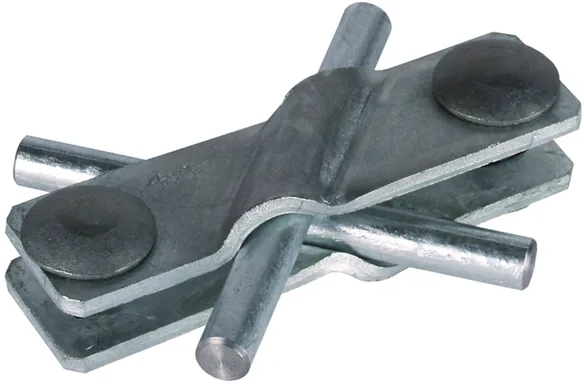

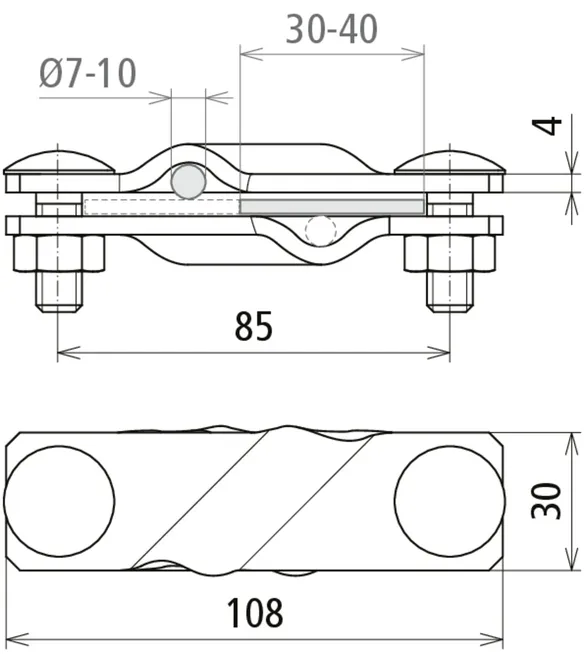

Art. 308320 SVK 7.10 7.10 FL40 STTZN

GTIN (EAN) 4013364028531, Codice doganale (EU): 85359000, Peso lordo: 270.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta e a sezione tonda in Fe/tZn
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 14,0 kA

Fabbricato: DEHN
Tipo: SVK 7.10 7.10 FL40 STTZN
Art.: 308320
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	e M10 x 30 mm
Dimensioni (l1 x t1)	108 x 4 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	e M10 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni (l1 x t1)	108 x 4 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308320 è stato aggiunto al carrello.

Apri Web-Shop

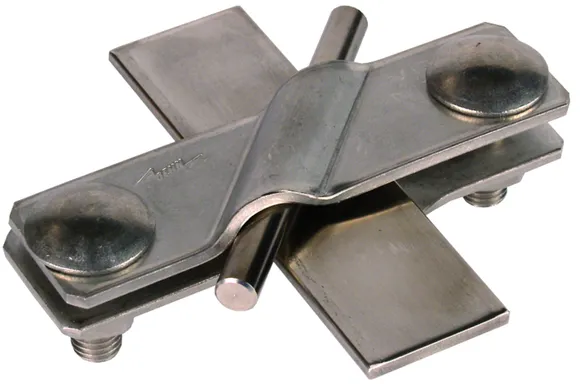

Art. 308329 SVK 7.10 7.10 FL40 V4A

GTIN (EAN) 4013364081338, Codice doganale (EU): 85359000, Peso lordo: 224.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta e a sezione tonda in acciaio INOX (V4A)
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 14,0 kA

Fabbricato: DEHN
Tipo: SVK 7.10 7.10 FL40 V4A
Art.: 308329
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	e M10 x 30 mm
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	108 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	e M10 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	108 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308329 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308329 è stato aggiunto al carrello.

Apri Web-Shop

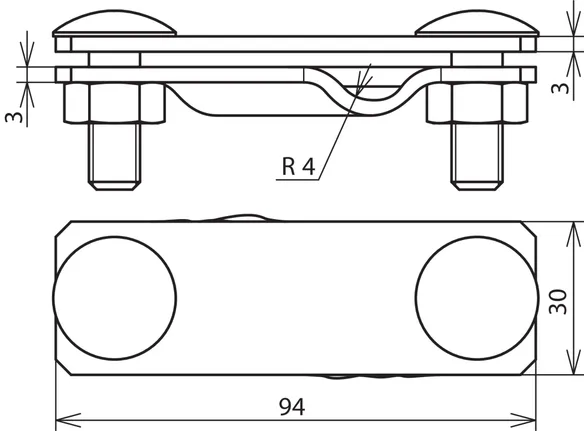

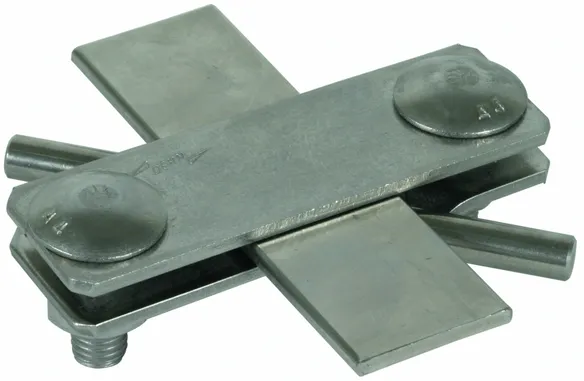

Art. 308249 SVK 7.10 FL30 V4A

GTIN (EAN) 4013364129313, Codice doganale (EU): 85359000, Peso lordo: 204.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per un conduttore piatto e un conduttore a sezione tonda in acciaio INOX (V4A)
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SVK 7.10 FL30 V4A
Art.: 308249
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	94 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	e M10 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	94 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308249 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308249 è stato aggiunto al carrello.

Apri Web-Shop

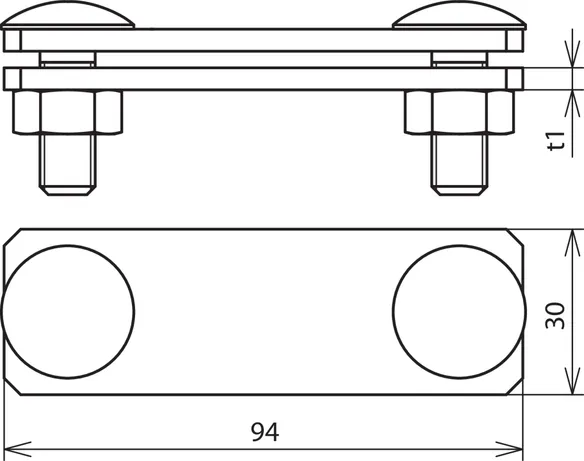

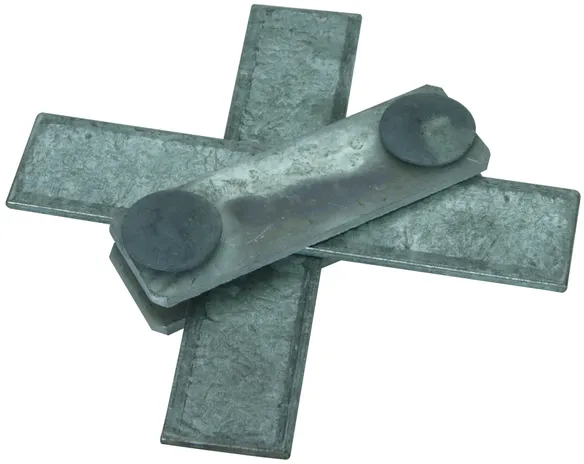

Art. 308230 SVK FL30 STTZN

GTIN (EAN) 4013364090859, Codice doganale (EU): 85359000, Peso lordo: 245.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta in Fe/tZn
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: Fe/tZn
Campo di serraggio Pt/Pt: 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 8,2 kA

Fabbricato: DEHN
Tipo: SVK FL30 STTZN
Art.: 308230
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
Dimensioni (l1 x t1)	94 x 4 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,2 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni (l1 x t1)	94 x 4 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,2 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308230 è stato aggiunto al carrello.

Apri Web-Shop

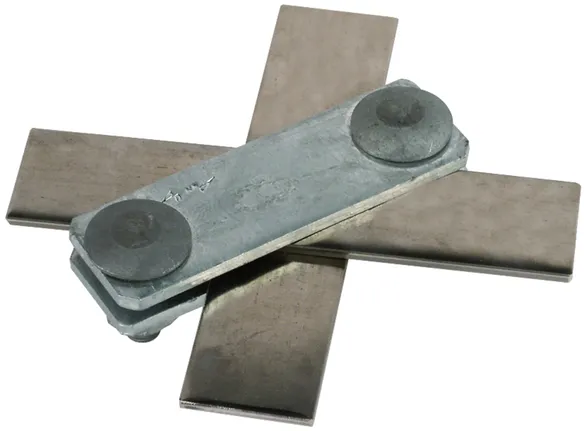

Art. 308239 SVK FL30 V4A

GTIN (EAN) 4013364090866, Codice doganale (EU): 85359000, Peso lordo: 201.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta in acciaio INOX (V4A)
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
con protezione contro lo svitamento delle viti
Materiale morsetto: INOX (V4A)
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 3,9 kA

Fabbricato: DEHN
Tipo: SVK FL30 V4A
Art.: 308239
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	94 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	e M10 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Dimensioni (l1 x t1)	94 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308239 è stato aggiunto al carrello.

Apri Web-Shop

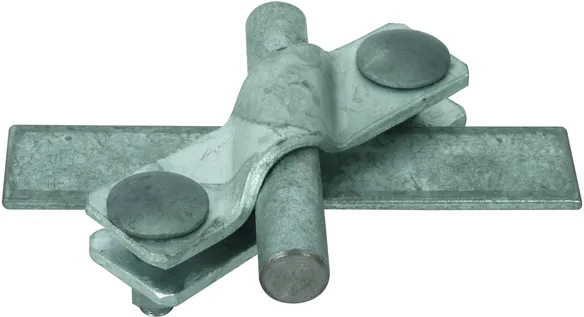

Art. 308330 SVK 7.10 16 FL40 STTZN

GTIN (EAN) 4013364096660, Codice doganale (EU): 85359000, Peso lordo: 270.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetti SV per conduttori a sezione piatta, conduttori a sezione tonda e aste di adduzione a terra in Fe/tZn
Morsetti SV per collegamenti fuori terra e
sotto terra
per collegamenti a croce, in parallelo e a "T"
di conduttori a sezione piatta, conduttori a sezione tonda
con aste di adduzione a terra
con protezione contro lo svitamento delle viti
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 7-10 / 16 mm
Campo di serraggio Td/Pt: 16 / 30-40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SVK 7.10 16 FL40 STTZN
Art.: 308330
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	7-10 / 16 mm
Campo di serraggio Td/Pt	16 / 30-40 mm
Vite	e M10 x 30 mm
Dimensioni (l1 x t1)	108 x 4 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	7-10 / 16 mm
Campo di serraggio Td/Pt	16 / 30-40 mm
Vite	e M10 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni (l1 x t1)	108 x 4 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 308330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308330 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Morsetto SV per collegamenti fuori e sotto terra

Per conduttori Pt e Td

Art. 308220 SVK 7.10 7.10 FL30 STTZN

Prodotto 308220 è stato aggiunto al blocco note.

Prodotto 308220 è stato aggiunto al carrello.

Art. 308229 SVK 7.10 7.10 FL30 V4A

Prodotto 308229 è stato aggiunto al blocco note.

Prodotto 308229 è stato aggiunto al carrello.

Art. 308320 SVK 7.10 7.10 FL40 STTZN

Prodotto 308320 è stato aggiunto al blocco note.

Prodotto 308320 è stato aggiunto al carrello.

Art. 308329 SVK 7.10 7.10 FL40 V4A

Prodotto 308329 è stato aggiunto al blocco note.

Prodotto 308329 è stato aggiunto al carrello.

Per un conduttore a sezione piatta e tonda o due conduttori a sezione piatta

Art. 308249 SVK 7.10 FL30 V4A

Prodotto 308249 è stato aggiunto al blocco note.

Prodotto 308249 è stato aggiunto al carrello.

Per conduttore Pt

Art. 308230 SVK FL30 STTZN

Prodotto 308230 è stato aggiunto al blocco note.

Prodotto 308230 è stato aggiunto al carrello.

Art. 308239 SVK FL30 V4A

Prodotto 308239 è stato aggiunto al blocco note.

Prodotto 308239 è stato aggiunto al carrello.

Per conduttori Pt, Td e aste di adduzione a terra

Art. 308330 SVK 7.10 16 FL40 STTZN

Prodotto 308330 è stato aggiunto al blocco note.

Prodotto 308330 è stato aggiunto al carrello.

Morsetto SV per collegamenti fuori e sotto terra

Per conduttori Pt e Td

Art. 308220 SVK 7.10 7.10 FL30 STTZN

Non siete autorizzati per eseguire un download 308229.stp

Non siete autorizzati per eseguire un download 308229.igs

Non siete autorizzati per eseguire un download 308229.jt

Non siete autorizzati per eseguire un download 308229.dwg

Non siete autorizzati per eseguire un download 308220m_D.dxf

Prodotto 308220 è stato aggiunto al blocco note.

Prodotto 308220 è stato aggiunto al carrello.

Art. 308229 SVK 7.10 7.10 FL30 V4A

Non siete autorizzati per eseguire un download 308229.stp

Non siete autorizzati per eseguire un download 308229.igs

Non siete autorizzati per eseguire un download 308229.jt

Non siete autorizzati per eseguire un download 308229.dwg

Non siete autorizzati per eseguire un download 308220m_D.dxf

Prodotto 308229 è stato aggiunto al blocco note.

Prodotto 308229 è stato aggiunto al carrello.

Art. 308320 SVK 7.10 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 308320.stp

Non siete autorizzati per eseguire un download 308320.igs

Non siete autorizzati per eseguire un download 308320.jt

Non siete autorizzati per eseguire un download 308320.dwg

Non siete autorizzati per eseguire un download 308320m_D.dxf

Prodotto 308320 è stato aggiunto al blocco note.

Prodotto 308320 è stato aggiunto al carrello.

Art. 308329 SVK 7.10 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 308320.stp

Non siete autorizzati per eseguire un download 308320.igs

Non siete autorizzati per eseguire un download 308320.jt

Non siete autorizzati per eseguire un download 308320.dwg

Non siete autorizzati per eseguire un download 308220m_D.dxf

Prodotto 308329 è stato aggiunto al blocco note.

Prodotto 308329 è stato aggiunto al carrello.

Per un conduttore a sezione piatta e tonda o due conduttori a sezione piatta

Art. 308249 SVK 7.10 FL30 V4A

Non siete autorizzati per eseguire un download 308249.stp

Non siete autorizzati per eseguire un download 308249.igs

Non siete autorizzati per eseguire un download 308249.jt

Non siete autorizzati per eseguire un download 308249.dwg

Non siete autorizzati per eseguire un download 308249m_D.dxf

Prodotto 308249 è stato aggiunto al blocco note.

Prodotto 308249 è stato aggiunto al carrello.

Per conduttore Pt

Art. 308230 SVK FL30 STTZN

Non siete autorizzati per eseguire un download 308230.stp

Non siete autorizzati per eseguire un download 308230.igs

Non siete autorizzati per eseguire un download 308230.jt

Non siete autorizzati per eseguire un download 308230.dwg

Non siete autorizzati per eseguire un download 308230m_D.dxf

Prodotto 308230 è stato aggiunto al blocco note.

Prodotto 308230 è stato aggiunto al carrello.

Art. 308239 SVK FL30 V4A

Non siete autorizzati per eseguire un download 308230.stp

Non siete autorizzati per eseguire un download 308230.igs

Non siete autorizzati per eseguire un download 308230.jt

Non siete autorizzati per eseguire un download 308230.dwg

Non siete autorizzati per eseguire un download 308230m_D.dxf

Prodotto 308239 è stato aggiunto al blocco note.

Prodotto 308239 è stato aggiunto al carrello.

Per conduttori Pt, Td e aste di adduzione a terra

Art. 308330 SVK 7.10 16 FL40 STTZN

Non siete autorizzati per eseguire un download 308330.stp

Non siete autorizzati per eseguire un download 308330.igs

Non siete autorizzati per eseguire un download 308330.jt

Non siete autorizzati per eseguire un download 308330.dwg

Non siete autorizzati per eseguire un download 308330m_D.dxf

Prodotto 308330 è stato aggiunto al blocco note.

Prodotto 308330 è stato aggiunto al carrello.
