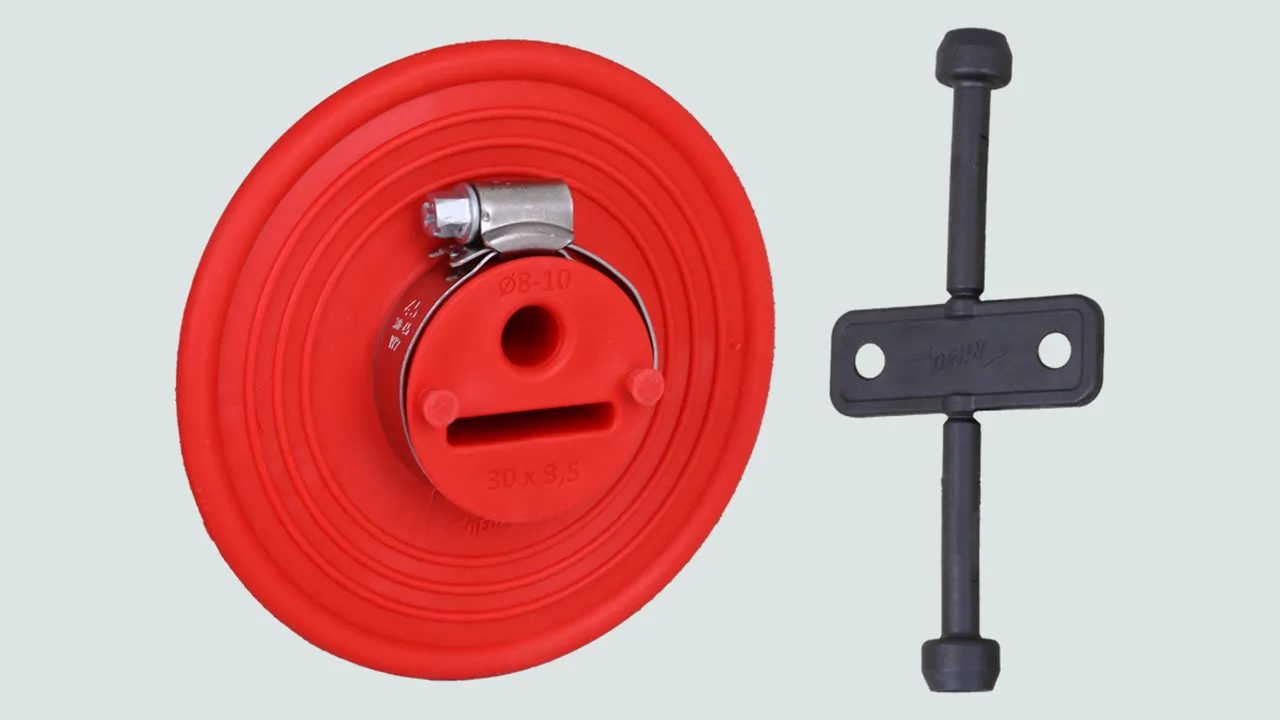

Manicotto di tenuta per conduttori a sezione tonda e piatta

Manicotto a tenuta stagna con acqua in pressione per conduttori a sezione tonda (Ø 8-10 mm) e piatta (30 x 3,5 mm) in piastre di fondazione / pareti impermeabili (ad es. vasca bianca).

Con chiave a controllo di coppia per stringere facilmente le due fascette di serraggio in acciaio inossidabile.

Verificato MPA fino a 5,0 bar, resistente al gas metano, a prova di radon (secondo le istruzioni MB 101 del FHRK).

Direttiva impermeabilizzazione: Classe di sollecitazione 1 + 2.

Per conduttori tondi e piatti

1 Prodotto

Art. 478597 DM RD8.10 FL30X3.5 D114MM TPE

GTIN (EAN) 4013364523029, Codice doganale (EU): 40169300, Peso lordo: 182.50 g, UM: 12.00 pz.

Predecessore

Immagini

Maggior informazioni

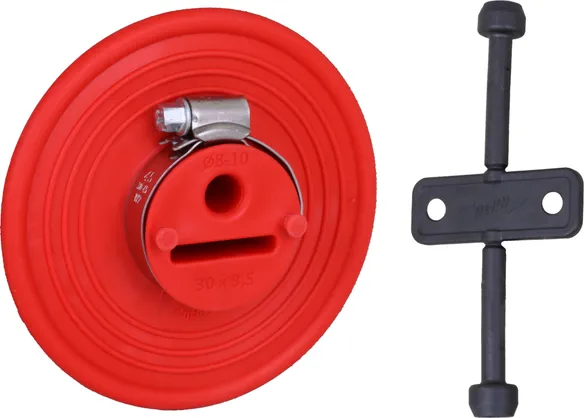

Manicotto a tenuta stagna con acqua in pressione per conduttori a sezione tonda (Ø 8-10 mm) e piatta (30 x 3,5 mm)
Con chiave a controllo di coppia
per stringere facilmente
le due fascette di serraggio in acciaio inossidabile
Manicotto di tenuta per passanti
in piastre di fondazione /
pareti a tenuta stagna
(ad es. vasca bianca).

Materiale del manicotto di tenuta: Elastomero termoplastico (TPE)
Materiale della chiave con controllo di coppia: Poliamide (PA - riciclato)
Materiale nastro per fascette: INOX
Diametro del manicotto di tenuta: 114 mm
Passante / impermeabilizzazione Td: 8-10 mm
Passante / impermeabilizzazione Pt: 30 x 3,5 mm
Prova con aqua in pressione: MPA verificato fino a 5 bar
Direttiva impermeabilizzazione: Classe di sollecitazione 1+2
Resistenze: Resistente al gas metano
Radon: A prova di radon (secondo le istruzioni MB 101 del FHRK)
Momento di rottura Chiave con controllo di coppia: 3,5 Nm

Fabbricato: DEHN
Tipo: DM RD8.10 FL30X3.5 D114MM TPE
Art.: 478597
o similare.

Certificati



Caratteristiche tecniche

Materiale del manicotto di tenuta Elastomero termoplastico (TPE)
Materiale nastro per fascette INOX
Diametro del manicotto di tenuta 114 mm
Passante / impermeabilizzazione Td 8-10 mm
Passante / impermeabilizzazione Pt 30 x 3,5 mm

Prodotto 478597 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478597 è stato aggiunto al carrello.

Apri Web-Shop

Per conduttori piatti

1 Prodotto

Art. 478599 DM AF FL30X3.5 D120MM TPE

GTIN (EAN) 4013364158023, Codice doganale (EU): 40169300, Peso lordo: 170.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 478599.stp

      Non siete autorizzati per eseguire un download 478599.stp

      Login
    • 478599.igs

      Non siete autorizzati per eseguire un download 478599.igs

      Login
    • 478599.jt

      Non siete autorizzati per eseguire un download 478599.jt

      Login
    • 478599.dwg

      Non siete autorizzati per eseguire un download 478599.dwg

      Login

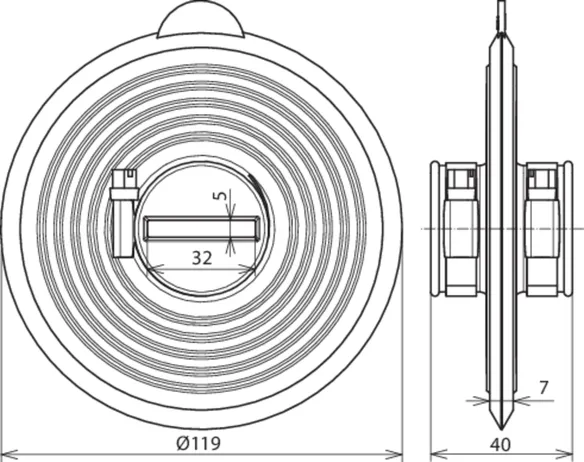

    • 478599m_D.dxf

      Non siete autorizzati per eseguire un download 478599m_D.dxf

      Login

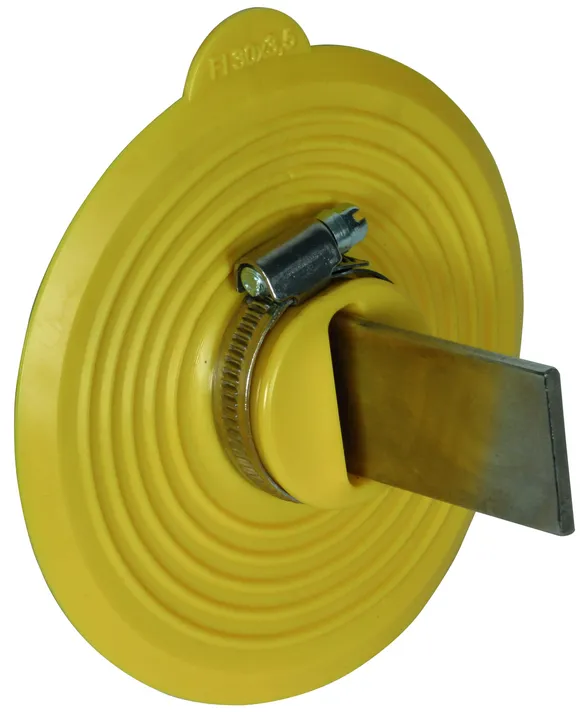

Guarnizione per linguetta di connessione per conduttori piatti
Guarnizione per passanti per piaste di fondazione / pareti a tenuta stagna (ad es. "vasca bianca").
Esecuzione a tenuta stagna con acqua in pressione per il trasferimento su conduttori tondi / piatti con nastri per fascette in acciaio inox
Con prova d'acqua in pressione fino a 1 bar che è rappresentata da una situazione di montaggio fino a una profondità di 10 m nell'acqua ferma. Provata inoltre con aria compressa di 5 bar secondo CEI EN 62561-5
Materiale del manicotto di tenuta: termoplastico elastomero
Materiale nastro per fascette: INOX
Diametro del manicotto di tenuta: 119 mm
Prova con aqua in pressione: 1 bar
Riferimento norma: CEI EN 62561-5

Fabbricato: DEHN
Tipo: DM AF FL30X3.5 D120MM TPE
Art.: 478599
o similare.

Certificati



Caratteristiche tecniche

Materiale del manicotto di tenuta termoplastico elastomero
Materiale nastro per fascette INOX
Diametro del manicotto di tenuta 119 mm

Prodotto 478599 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478599 è stato aggiunto al carrello.

Apri Web-Shop
