Rivelatore di tensione PHE III

Rivelazione sicura dell'assenza tensione

rivelazione sicura dell'indicazione
facile utilizzo
trasporto economico ed ingombro ridotto

Dettagli

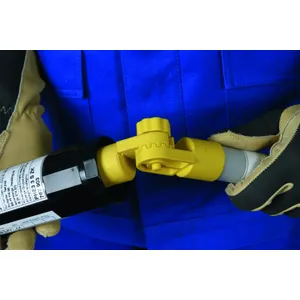

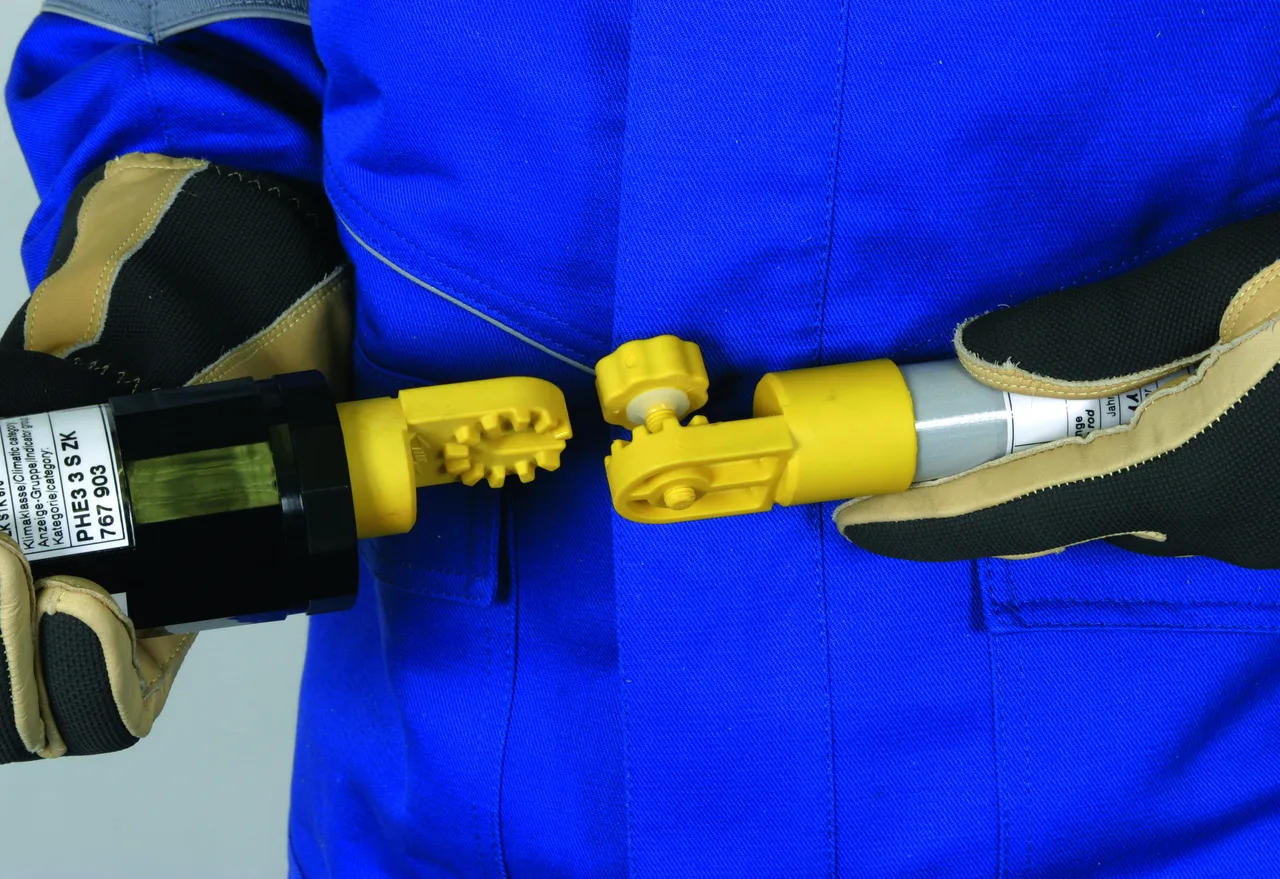

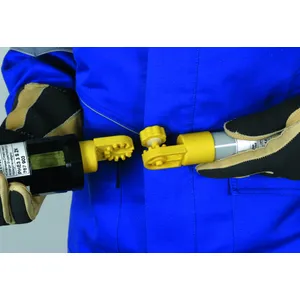

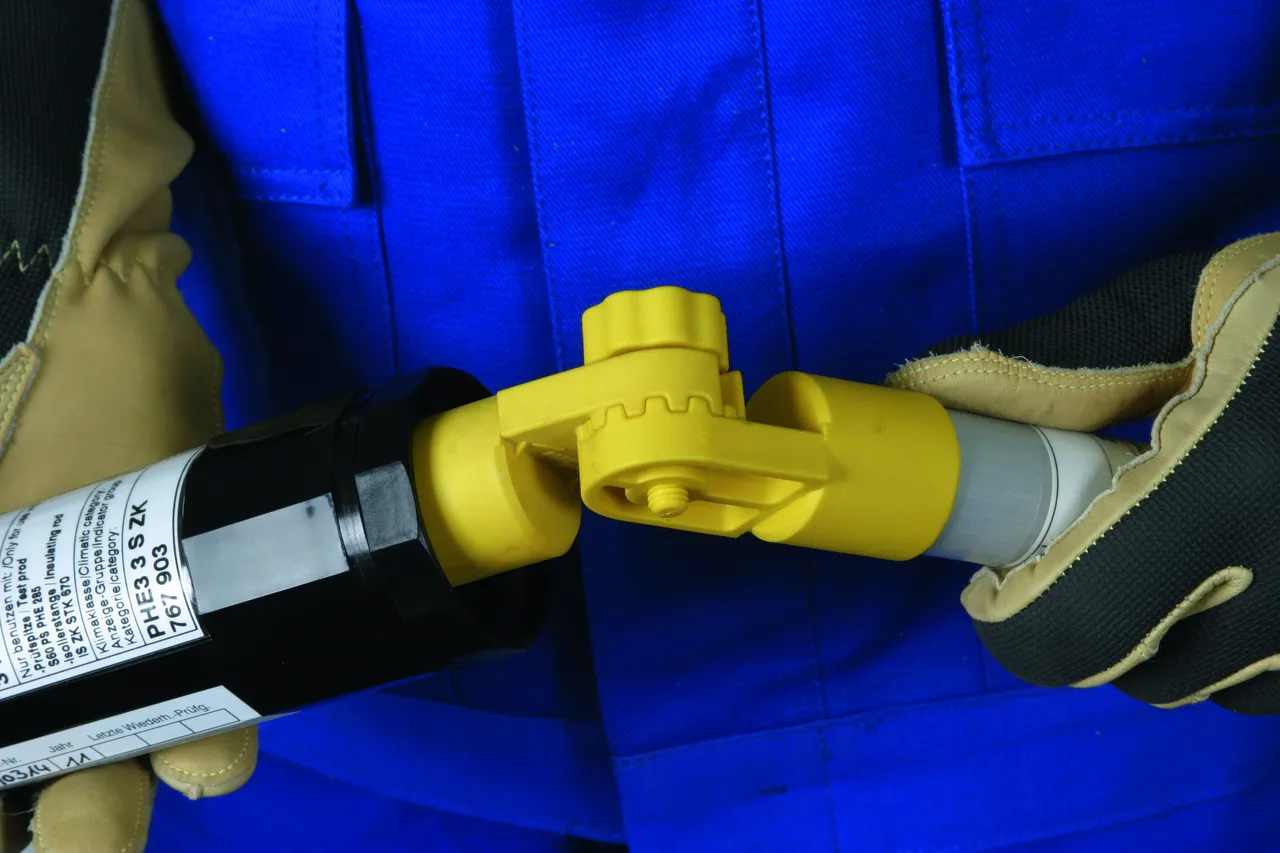

Snodo a scatti universale per l'angolazione del rivelatore di tensione.

lorem ipsum — Snodo a scatti universale per l'angolazione del rivelatore di tensione.

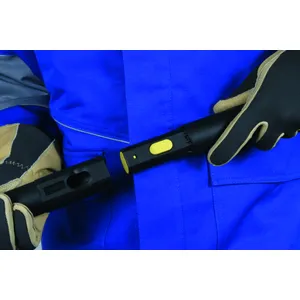

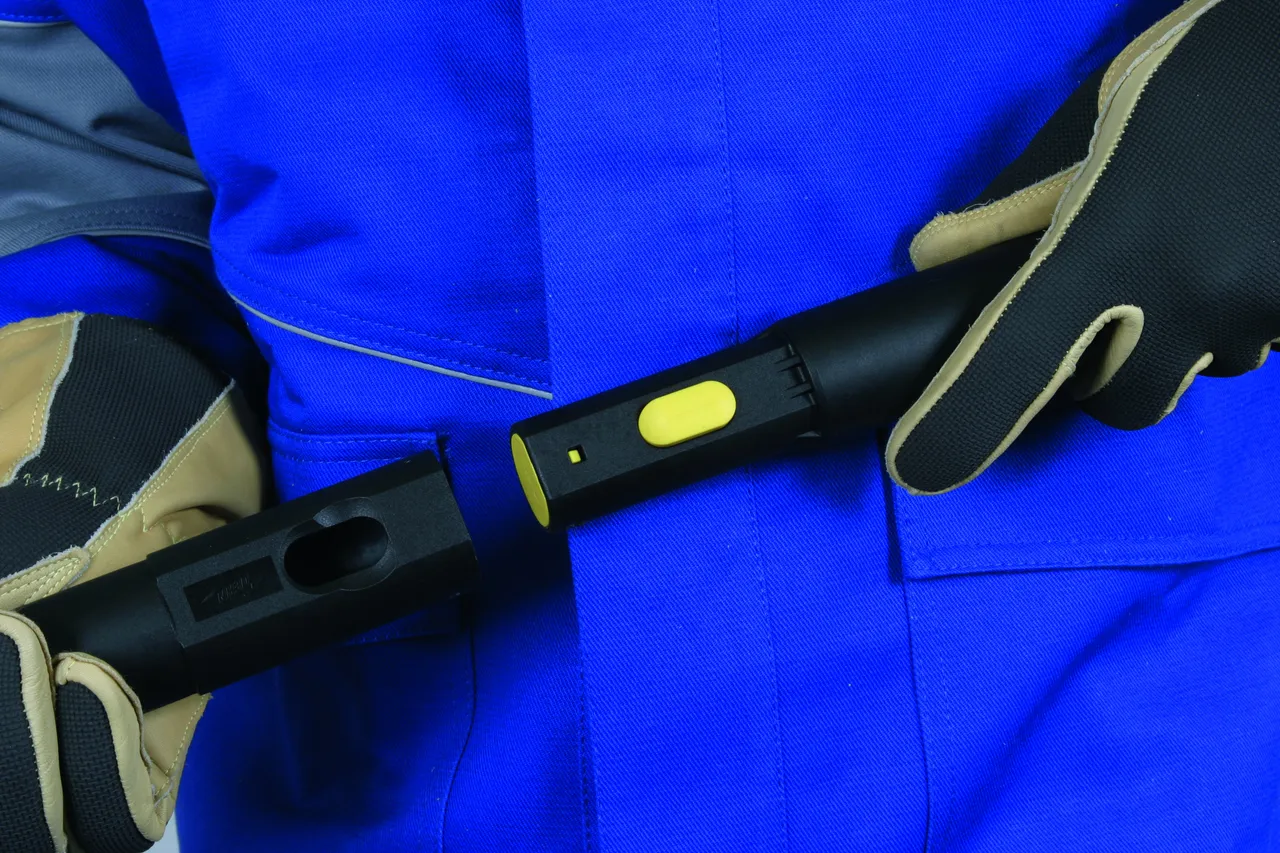

Innesto della prolunga del fioretto di manovra HV STK e del fioretto isolante IS PHE STK.

Tensione nominale fino a 30 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

5 Prodotti

Art. 767703 PHE3 3 S

GTIN (EAN) 4013364070899, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

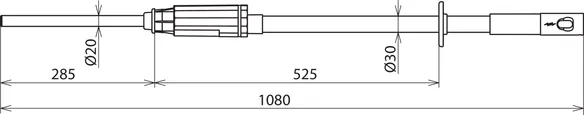

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767703 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767703 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767706 PHE3 6 S

GTIN (EAN) 4013364070837, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767706 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767706 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767710 PHE3 10 S

GTIN (EAN) 4013364070851, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impinati all'interno e all'esetrno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica eottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767710 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767710 è stato aggiunto al carrello.

Apri Web-Shop

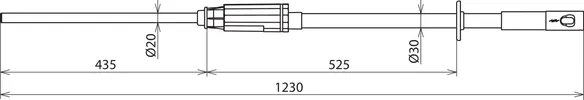

Art. 767720 PHE3 20 S

GTIN (EAN) 4013364070844, Codice doganale (EU): 90303370, Peso lordo: 1.89 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1230 mm
Immersione (I_O )	435 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Categoria	S 61
Lunghezza totale (l_G )	1230 mm
Immersione (I_O )	435 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767720 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767720 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767730 PHE3 30 S

GTIN (EAN) 4013364070813, Codice doganale (EU): 90303370, Peso lordo: 1.83 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	30 kV
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767730 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767730 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale fino a 30 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

3 Prodotti

Art. 767711 PHE3 3 10 S

GTIN (EAN) 4013364070820, Codice doganale (EU): 90303370, Peso lordo: 1.86 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767711 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767711 è stato aggiunto al carrello.

Apri Web-Shop

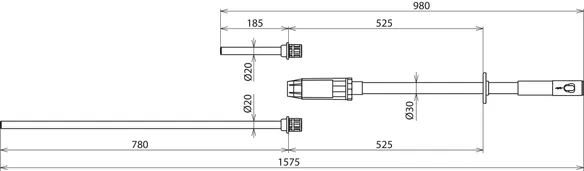

Art. 767721 PHE3 6 20 S

GTIN (EAN) 4013364070868, Codice doganale (EU): 90303370, Peso lordo: 1.93 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1575 mm
Immersione (I_O )	780 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63
Lunghezza totale (l_G )	1575 mm
Immersione (I_O )	780 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	ottica ed acustica
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767721 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767721 è stato aggiunto al carrello.

Apri Web-Shop

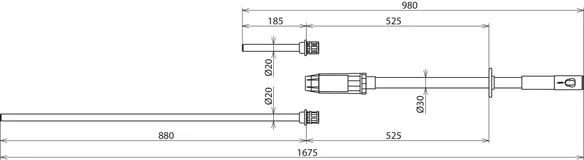

Art. 767731 PHE3 10 30 S

GTIN (EAN) 4013364070875, Codice doganale (EU): 90303370, Peso lordo: 1.99 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1675 mm

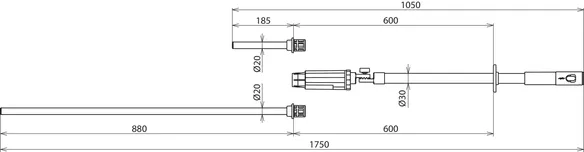

Immersione (I_O )	880 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767731 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767731 è stato aggiunto al carrello.

Apri Web-Shop

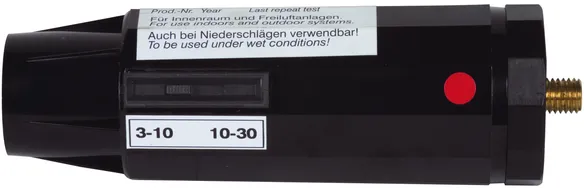

Campo di tensione nominale fino a 30 kV / 50 Hz, filleto M12, commutabile

Il commutatore della tensione nominale ha due posizioni per ciascun campo di tensione. L’accensione è per motivi di sicurezza solo possibile nella posizione più sensibile 3 ... 10 kV. Nella rispettiva posizione l’interruttore commuttatore innesta ed è protetto contro lo spostamento non voluto. La commutazione avviene tramite un interruttore magnetico, privo di usura (interruttore reed).

Categoria "S" per impianti di commutazione e linee aeree.

1 Prodotto

Art. 767733 PHE3 U 3 30 S

GTIN (EAN) 4013364070882, Codice doganale (EU): 90303370, Peso lordo: 1.99 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767733 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767733 è stato aggiunto al carrello.

Apri Web-Shop

Tensione nominale 25 kV / 50 Hz

Per le linee di contatto aereo delle ferrovie elettrificate.
Categoria "S" per impianti unipolari di terra unici.

1 Prodotto

Art. 767125 PHE3 25 S 50 1P

GTIN (EAN) 4013364130319, Codice doganale (EU): 90303370, Peso lordo: 1.96 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	25 kV
Lunghezza totale (l_G )	1680 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	25 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1680 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'esterno
Applicazione	linee di contatto aeree di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro

Prodotto 767125 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767125 è stato aggiunto al carrello.

Apri Web-Shop

Tensione nominale fino a 30 kV / 50 Hz, innesto a denti

Categoria "S" per impianti di commutazione e linee aeree.

5 Prodotti

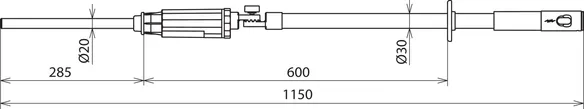

Art. 767903 PHE3 3 S ZK

GTIN (EAN) 4013364134737, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767903 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767906 PHE3 6 S ZK

GTIN (EAN) 4013364134744, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767906 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767910 PHE3 10 S ZK

GTIN (EAN) 4013364134751, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767910 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767920 PHE3 20 S ZK

GTIN (EAN) 4013364134768, Codice doganale (EU): 90303370, Peso lordo: 1.80 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1300 mm
Immersione (I_O )	435 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Categoria	S 61
Lunghezza totale (l_G )	1300 mm
Immersione (I_O )	435 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767920 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767930 PHE3 30 S ZK

GTIN (EAN) 4013364134775, Codice doganale (EU): 90303370, Peso lordo: 1.87 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	30 kV
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767930 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767930 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale fino a 30 kV / 50 Hz, innesto a denti

Categoria "S" per impianti di commutazione e linee aeree.

3 Prodotti

Art. 767941 PHE3 3 10 S ZK

GTIN (EAN) 4013364134782, Codice doganale (EU): 90303370, Peso lordo: 1.87 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767941 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767941 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767951 PHE3 6 20 S ZK

GTIN (EAN) 4013364134799, Codice doganale (EU): 90303370, Peso lordo: 1.96 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1645 mm
Immersione (I_O )	780 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63
Lunghezza totale (l_G )	1645 mm
Immersione (I_O )	780 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767951 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767951 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767961 PHE3 10 30 S ZK

GTIN (EAN) 4013364134805, Codice doganale (EU): 90303370, Peso lordo: 2.02 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767961 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767961 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale fino a 36 kV / 50 Hz, innesto a denti, commutabile

Il commutatore di tensione nominale dispone di due posizioni dell'interruttore per ciascun campo di tensione. Per motivi di sicurezza l'accensione è possibile solo nella posizione più sensibile (3 ... 10 kV o 6 ... 20 kV). L'interruttore scatta nella posizione relativa e in questo modo viene protetto contro uno spostamento involontario. La commutazione avviene tramite un interruttore reed magnetico resistente all'usura.

Categoria "S" per impianti di commutazione e linee aeree.

2 Prodotti

Art. 767960 PHE3 U 3 30 S ZK

GTIN (EAN) 4013364134812, Codice doganale (EU): 90303370, Peso lordo: 2.02 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767960 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767960 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767944 PHE3 U 6 36 S SN7728

GTIN (EAN) 4013364277731, Codice doganale (EU): 90303370, Peso lordo: 2.16 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 / 20 ... 36 kV
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	6 ... 20 / 20 ... 36 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767944 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767944 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale fino a 30 kV / 50 Hz, set di prova, filetto M12

Con 2 puntali di prova della categoria “S” per impianti di commutazione e linee aeree e categoria “L” per linee aeree.

2 Prodotti

Art. 767740 PHE3 6 20 SL

GTIN (EAN) 4013364071063, Codice doganale (EU): 90303370, Peso lordo: 2.15 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1575 / 980 mm
Immersione (I_O )	780 / 185 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63 / L 71
Lunghezza totale (l_G )	1575 / 980 mm
Immersione (I_O )	780 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767740 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767750 PHE3 10 30 SL

GTIN (EAN) 4013364071070, Codice doganale (EU): 90303370, Peso lordo: 2.21 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1675 / 980 mm
Immersione (I_O )	880 / 185 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64 / L 71
Lunghezza totale (l_G )	1675 / 980 mm
Immersione (I_O )	880 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767750 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767750 è stato aggiunto al carrello.

Apri Web-Shop

Campo di tensione nominale fino a 30 kV / 50 Hz, set di prova, innesto a denti

Con 2 puntali di prova della categoria "S" per impianti di commuatzione e linee aeree e catgoria "L" per linee aeree.

2 Prodotti

Art. 767940 PHE3 6 20 SL ZK

GTIN (EAN) 4013364134829, Codice doganale (EU): 90303370, Peso lordo: 2.09 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1650 / 1050 mm
Immersione (I_O )	780 / 185 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63 / L 71
Lunghezza totale (l_G )	1650 / 1050 mm
Immersione (I_O )	780 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767940 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767940 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767950 PHE3 10 30 SL ZK

GTIN (EAN) 4013364134836, Codice doganale (EU): 90303370, Peso lordo: 2.14 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1750 / 1050 mm
Immersione (I_O )	880 / 185 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64 / L 71
Lunghezza totale (l_G )	1750 / 1050 mm
Immersione (I_O )	880 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Prodotto 767950 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767950 è stato aggiunto al carrello.

Apri Web-Shop
