Connettore parallelo

Per il collegamento di due conduttori in modo parallelo.

Per diametri uguali con una vite

2 Prodotti

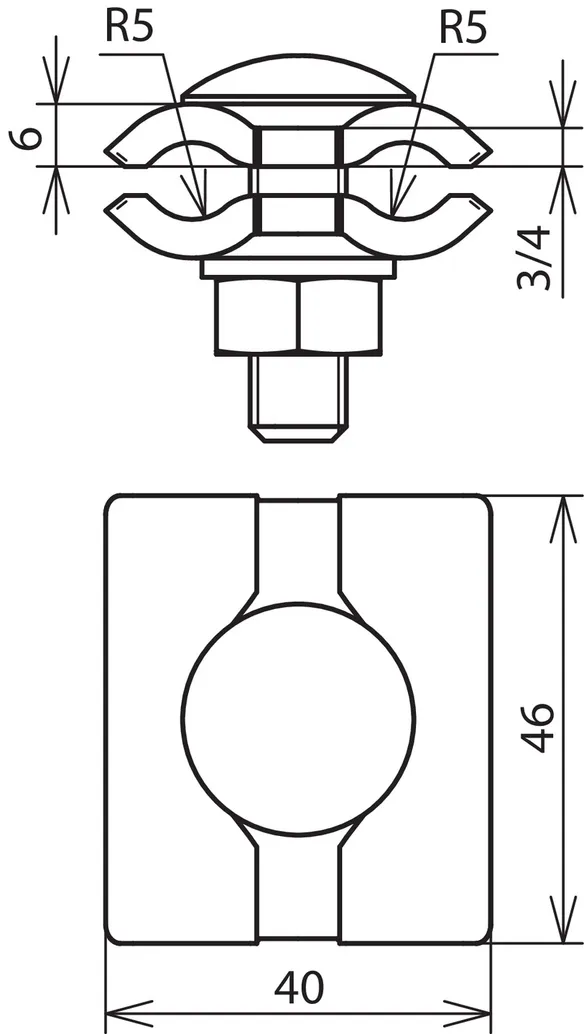

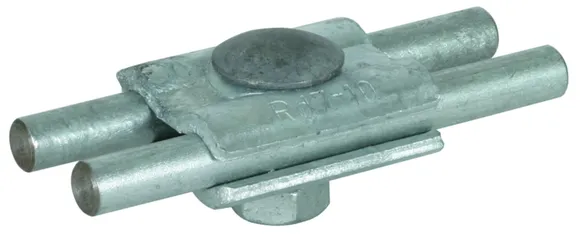

Art. 306020 PV 7.10 FRM10X35 STTZN

GTIN (EAN) 4013364096264, Codice doganale (EU): 85359000, Peso lordo: 147.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore parallelo per diametri uguali con una vite Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 STTZN
Art.: 306020
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306020 è stato aggiunto al carrello.

Apri Web-Shop

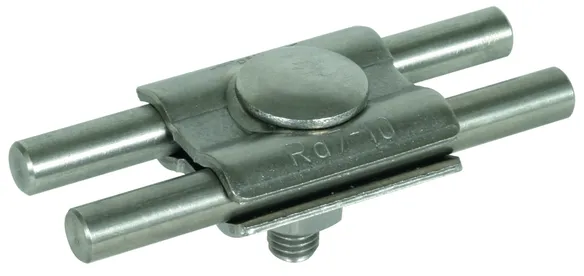

Art. 306029 PV 7.10 FRM10X35 V4A

GTIN (EAN) 4013364129467, Codice doganale (EU): 85359000, Peso lordo: 122.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

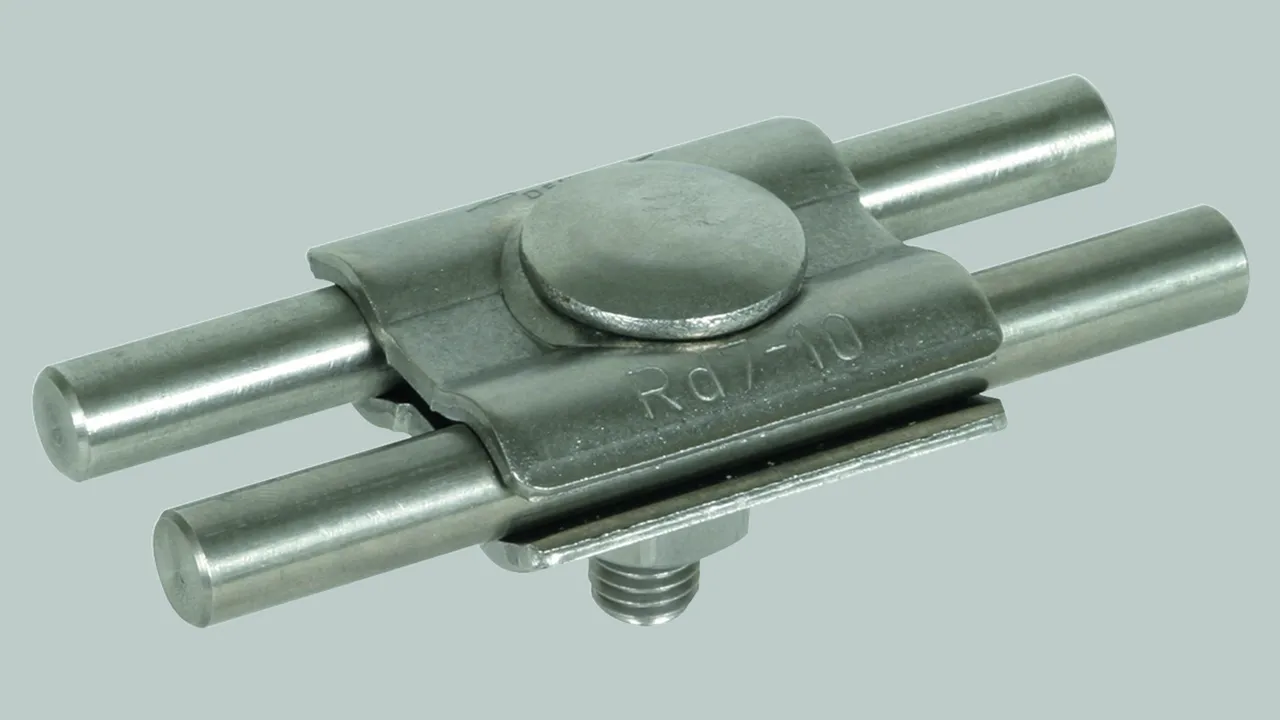

Connettore parallelo per diametri uguali con una vite INOX
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: INOX (V4A)
Campo di serraggio Td / Td: 7-10 mm
Campo di serraggio (semirigido / cordato): 25-120 mm2
Vite: M10 x 35 mm
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 V4A
Art.: 306029
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Vite	e M10 x 35 mm
Materiale vite / dado	INOX (V4A)
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Esecuzione	anche per uso sotto terra
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Spessore materiale	3 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306029 è stato aggiunto al carrello.

Apri Web-Shop

Per diametri uguali con due viti

2 Prodotti

Art. 307000 PV 7.10 SKM8X20 STTZN

GTIN (EAN) 4013364024151, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

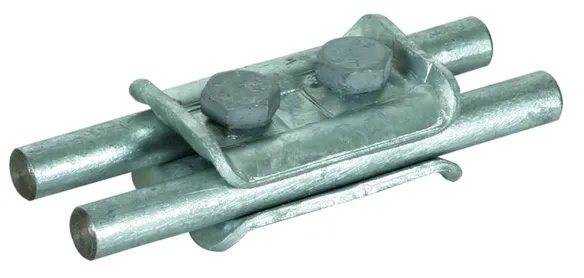

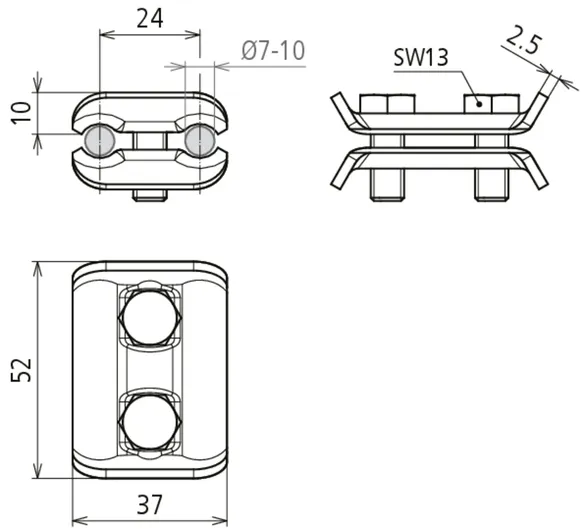

Connettore parallelo per diametri uguali con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 STTZN
Art.: 307000
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 307000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 307000 è stato aggiunto al carrello.

Apri Web-Shop

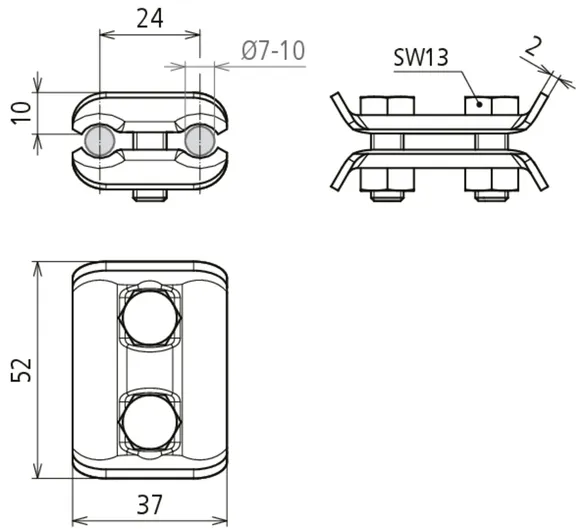

Art. 307007 PV 7.10 SKM8X20 CU

GTIN (EAN) 4013364024168, Codice doganale (EU): 85359000, Peso lordo: 106.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

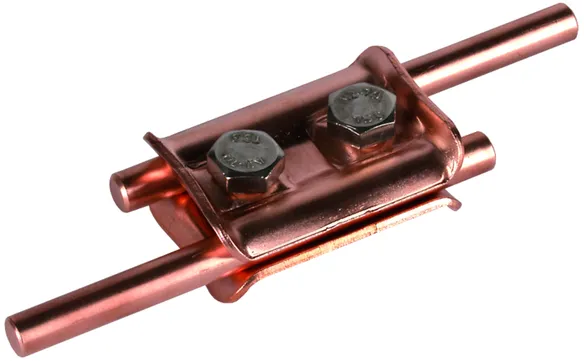

Connettore parallelo per diametri uguali con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 7-10 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 CU
Art.: 307007
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 307007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 307007 è stato aggiunto al carrello.

Apri Web-Shop

Per diametri differenti con una vite

2 Prodotti

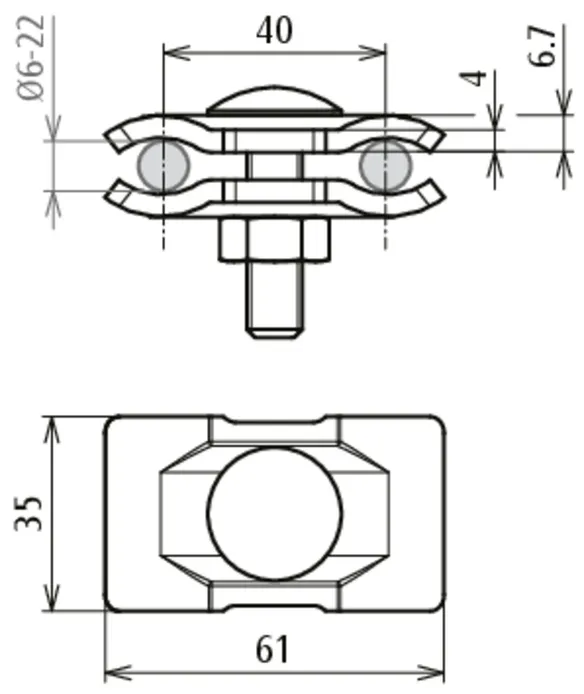

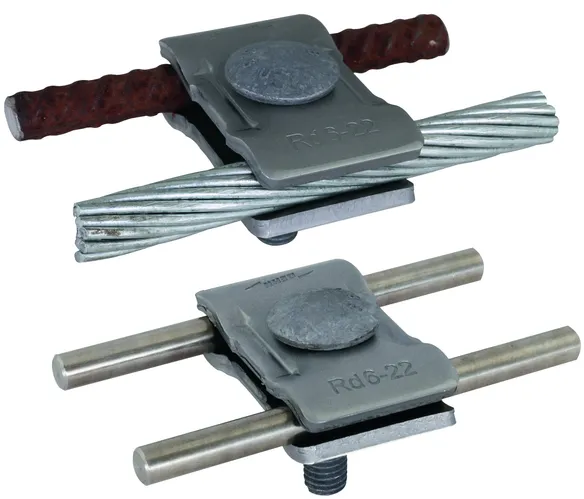

Art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN (EAN) 4013364284920, Codice doganale (EU): 85359000, Peso lordo: 163.16 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Materiale morsetto: Fe/non zincato
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/non zincato
Campo di serraggio Td / Td	6-22 / 6-22 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/non zincato
Campo di serraggio Td / Td	6-22 / 6-22 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306121 è stato aggiunto al carrello.

Apri Web-Shop

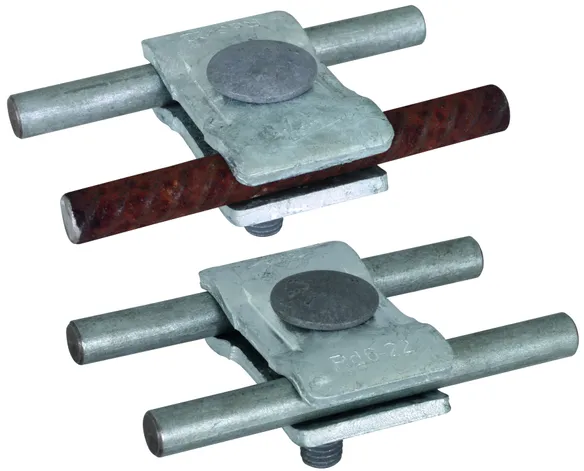

Art. 306122 PV 6.22 FRM10X40 STTZN

GTIN (EAN) 4013364284937, Codice doganale (EU): 85359000, Peso lordo: 167.12 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	6-22 / 6-22 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	6-22 / 6-22 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306122 è stato aggiunto al carrello.

Apri Web-Shop

Per diametri differenti 4-10 mm con due viti

2 Prodotti

Art. 305000 PV 4.10 SKM8X30 STTZN

GTIN (EAN) 4013364041936, Codice doganale (EU): 85359000, Peso lordo: 148.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

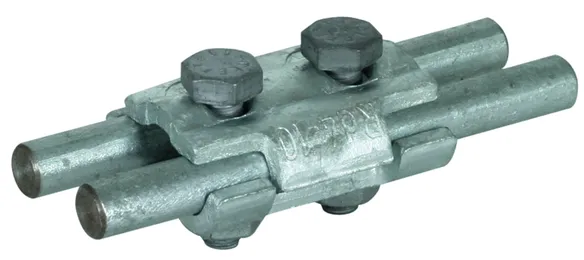

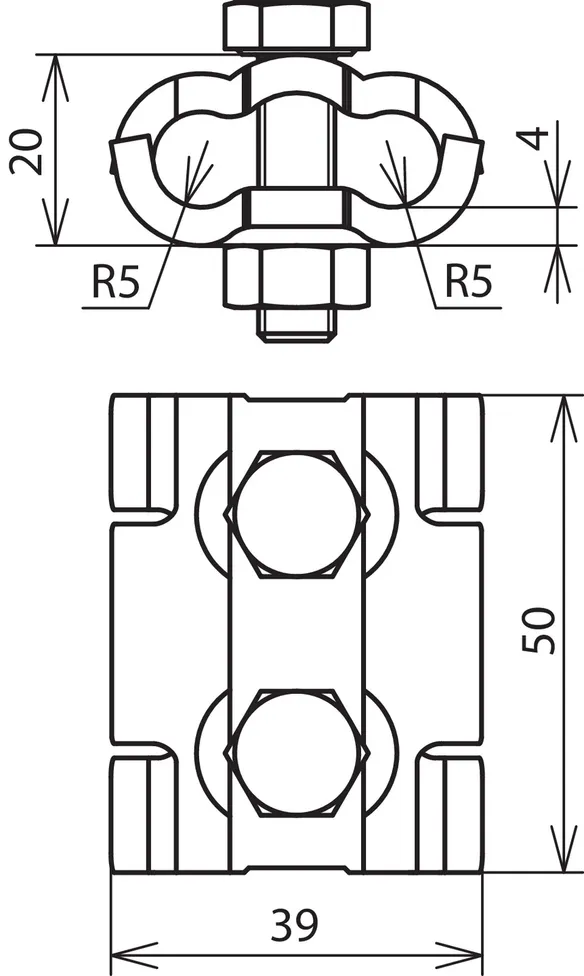

Connettore parallelo per diametri 4-10 mm con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 4-10 mm
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 STTZN
Art.: 305000
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	4-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 305000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 305000 è stato aggiunto al carrello.

Apri Web-Shop

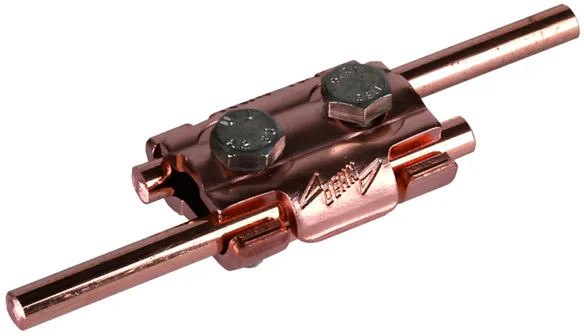

Art. 305007 PV 4.10 SKM8X30 CU

GTIN (EAN) 4013364052307, Codice doganale (EU): 85369095, Peso lordo: 153.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore parallelo per diametri 4-10 mm con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 4-10 mm
Campo di serraggio (semirigido / cordato): 10-70 mm2
Vite: M8 x 30 mm
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 CU
Art.: 305007
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td / Td	4-10 mm
Campo di serraggio (semirigido / cordato)	10-70 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	4-10 mm
Campo di serraggio (semirigido / cordato)	10-70 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 305007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 305007 è stato aggiunto al carrello.

Apri Web-Shop

Per diametri di conduttori cordati uguali e diversi, piccolo

Con filetto sulla base e dado autobloccante M8.
La corrente di corto circuito si riferisce al conduttore cordato in Cu 70 mm².

1 Prodotto

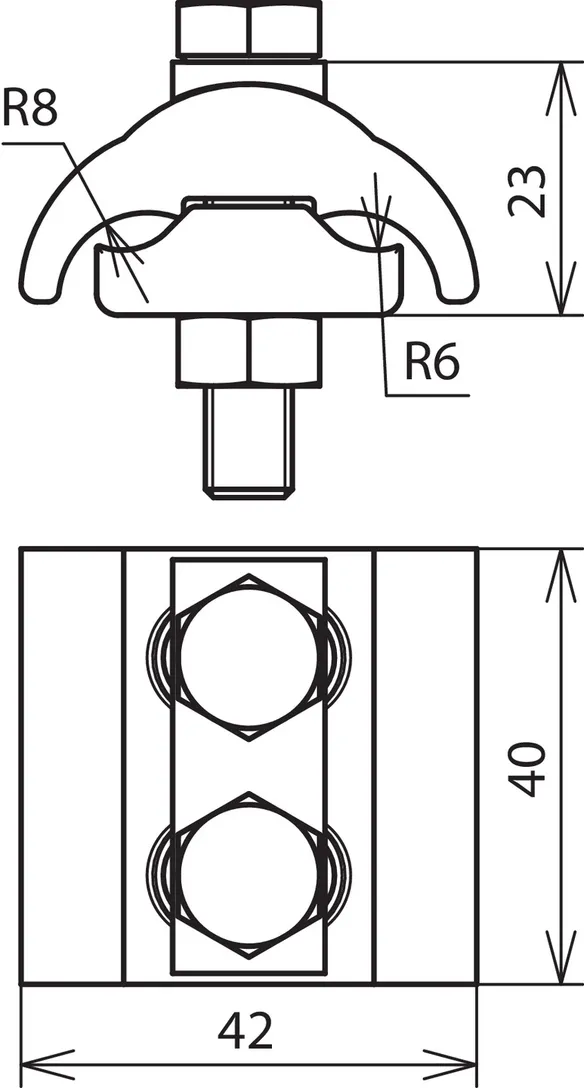

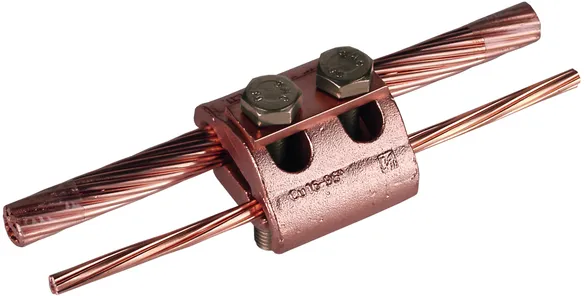

Art. 306100 PV 5.12.5 SKM8X45 CU

GTIN (EAN) 4013364024113, Codice doganale (EU): 85359000, Peso lordo: 238.30 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore parallelo per diametri corda differenti piccoli Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-12,5 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 45 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.12.5 SKM8X45 CU
Art.: 306100
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-12,5 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-12,5 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Vite	di M8 x 45 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306100 è stato aggiunto al carrello.

Apri Web-Shop

Per diametri di conduttori cordati uguali e diversi, grande

Con filetto sulla base e dado autobloccante M10.
La corrente di corto circuito si riferisce a conduttore cordato in Cu 70 mm².

1 Prodotto

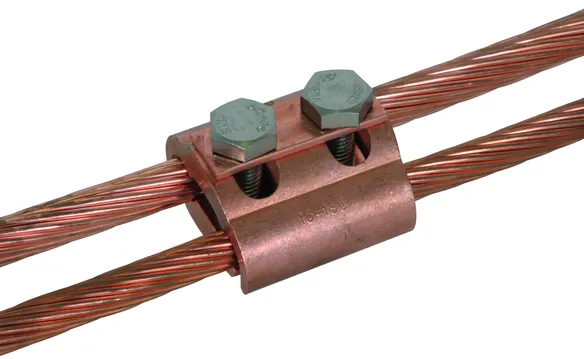

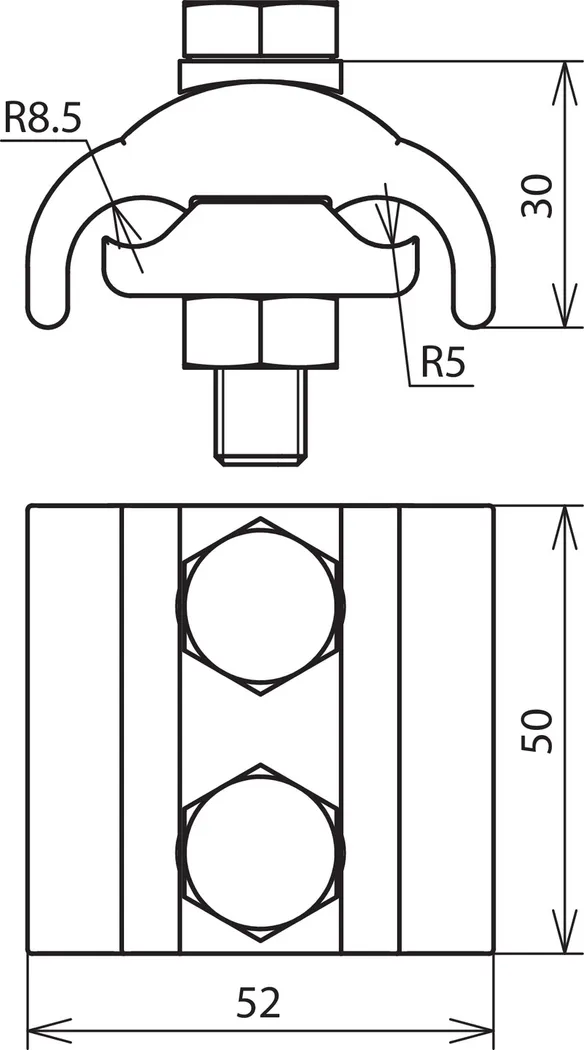

Art. 306101 PV 5.16 SKM10X50 CU

GTIN (EAN) 4013364024120, Codice doganale (EU): 85359000, Peso lordo: 412.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore parallelo per diametri corda differenti grande Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-16 mm
Campo di serraggio (semirigido / cordato): 16-150 mm2
Vite: M10 x 50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.16 SKM10X50 CU
Art.: 306101
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-16 mm
Campo di serraggio (semirigido / cordato)	16-150 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-16 mm
Campo di serraggio (semirigido / cordato)	16-150 mm²
Vite	di M10 x 50 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 306101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306101 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Connettore parallelo

Per diametri uguali con una vite

Art. 306020 PV 7.10 FRM10X35 STTZN

Prodotto 306020 è stato aggiunto al blocco note.

Prodotto 306020 è stato aggiunto al carrello.

Art. 306029 PV 7.10 FRM10X35 V4A

Prodotto 306029 è stato aggiunto al blocco note.

Prodotto 306029 è stato aggiunto al carrello.

Per diametri uguali con due viti

Art. 307000 PV 7.10 SKM8X20 STTZN

Prodotto 307000 è stato aggiunto al blocco note.

Prodotto 307000 è stato aggiunto al carrello.

Art. 307007 PV 7.10 SKM8X20 CU

Prodotto 307007 è stato aggiunto al blocco note.

Prodotto 307007 è stato aggiunto al carrello.

Per diametri differenti con una vite

Art. 306121 PV 6.22 FRM10X40 STBLANK

Prodotto 306121 è stato aggiunto al blocco note.

Prodotto 306121 è stato aggiunto al carrello.

Art. 306122 PV 6.22 FRM10X40 STTZN

Prodotto 306122 è stato aggiunto al blocco note.

Prodotto 306122 è stato aggiunto al carrello.

Per diametri differenti 4-10 mm con due viti

Art. 305000 PV 4.10 SKM8X30 STTZN

Prodotto 305000 è stato aggiunto al blocco note.

Prodotto 305000 è stato aggiunto al carrello.

Art. 305007 PV 4.10 SKM8X30 CU

Prodotto 305007 è stato aggiunto al blocco note.

Prodotto 305007 è stato aggiunto al carrello.

Per diametri di conduttori cordati uguali e diversi, piccolo

Art. 306100 PV 5.12.5 SKM8X45 CU

Prodotto 306100 è stato aggiunto al blocco note.

Prodotto 306100 è stato aggiunto al carrello.

Per diametri di conduttori cordati uguali e diversi, grande

Art. 306101 PV 5.16 SKM10X50 CU

Prodotto 306101 è stato aggiunto al blocco note.

Prodotto 306101 è stato aggiunto al carrello.

Connettore parallelo

Per diametri uguali con una vite

Art. 306020 PV 7.10 FRM10X35 STTZN

Non siete autorizzati per eseguire un download 306020.stp

Non siete autorizzati per eseguire un download 306020.igs

Non siete autorizzati per eseguire un download 306020.jt

Non siete autorizzati per eseguire un download 306020.dwg

Non siete autorizzati per eseguire un download 306020m_D.dxf

Prodotto 306020 è stato aggiunto al blocco note.

Prodotto 306020 è stato aggiunto al carrello.

Art. 306029 PV 7.10 FRM10X35 V4A

Non siete autorizzati per eseguire un download 306020.stp

Non siete autorizzati per eseguire un download 306020.igs

Non siete autorizzati per eseguire un download 306020.jt

Non siete autorizzati per eseguire un download 306020.dwg

Non siete autorizzati per eseguire un download 306020m_D.dxf

Prodotto 306029 è stato aggiunto al blocco note.

Prodotto 306029 è stato aggiunto al carrello.

Per diametri uguali con due viti

Art. 307000 PV 7.10 SKM8X20 STTZN

Non siete autorizzati per eseguire un download 307000m_D.dxf

Prodotto 307000 è stato aggiunto al blocco note.

Prodotto 307000 è stato aggiunto al carrello.

Art. 307007 PV 7.10 SKM8X20 CU

Non siete autorizzati per eseguire un download 307007m_D.dxf

Prodotto 307007 è stato aggiunto al blocco note.

Prodotto 307007 è stato aggiunto al carrello.

Per diametri differenti con una vite

Art. 306121 PV 6.22 FRM10X40 STBLANK

Non siete autorizzati per eseguire un download 306121.stp

Non siete autorizzati per eseguire un download 306121.igs

Non siete autorizzati per eseguire un download 306121.jt

Non siete autorizzati per eseguire un download 306121.dwg

Non siete autorizzati per eseguire un download 306121_306122m_D.dxf

Prodotto 306121 è stato aggiunto al blocco note.

Prodotto 306121 è stato aggiunto al carrello.

Art. 306122 PV 6.22 FRM10X40 STTZN

Non siete autorizzati per eseguire un download 306122.stp

Non siete autorizzati per eseguire un download 306122.igs

Non siete autorizzati per eseguire un download 306122.jt

Non siete autorizzati per eseguire un download 306122.dwg

Non siete autorizzati per eseguire un download 306121_306122m_D.dxf

Prodotto 306122 è stato aggiunto al blocco note.

Prodotto 306122 è stato aggiunto al carrello.

Per diametri differenti 4-10 mm con due viti

Art. 305000 PV 4.10 SKM8X30 STTZN

Non siete autorizzati per eseguire un download 305000.stp

Non siete autorizzati per eseguire un download 305000.igs

Non siete autorizzati per eseguire un download 305000.jt

Non siete autorizzati per eseguire un download 305000.dwg

Non siete autorizzati per eseguire un download 305000m_D.dxf

Prodotto 305000 è stato aggiunto al blocco note.

Prodotto 305000 è stato aggiunto al carrello.

Art. 305007 PV 4.10 SKM8X30 CU

Non siete autorizzati per eseguire un download 305000.stp

Non siete autorizzati per eseguire un download 305000.igs

Non siete autorizzati per eseguire un download 305000.jt

Non siete autorizzati per eseguire un download 305000.dwg

Non siete autorizzati per eseguire un download 305000m_D.dxf

Prodotto 305007 è stato aggiunto al blocco note.

Prodotto 305007 è stato aggiunto al carrello.

Per diametri di conduttori cordati uguali e diversi, piccolo

Art. 306100 PV 5.12.5 SKM8X45 CU

Non siete autorizzati per eseguire un download 306100.stp

Non siete autorizzati per eseguire un download 306100.igs

Non siete autorizzati per eseguire un download 306100.jt

Non siete autorizzati per eseguire un download 306100.dwg

Non siete autorizzati per eseguire un download 306100m_D.dxf

Prodotto 306100 è stato aggiunto al blocco note.

Prodotto 306100 è stato aggiunto al carrello.

Per diametri di conduttori cordati uguali e diversi, grande

Art. 306101 PV 5.16 SKM10X50 CU

Non siete autorizzati per eseguire un download 306101.stp

Non siete autorizzati per eseguire un download 306101.igs

Non siete autorizzati per eseguire un download 306101.jt

Non siete autorizzati per eseguire un download 306101.dwg

Non siete autorizzati per eseguire un download 306101m_D.dxf

Prodotto 306101 è stato aggiunto al blocco note.

Prodotto 306101 è stato aggiunto al carrello.
