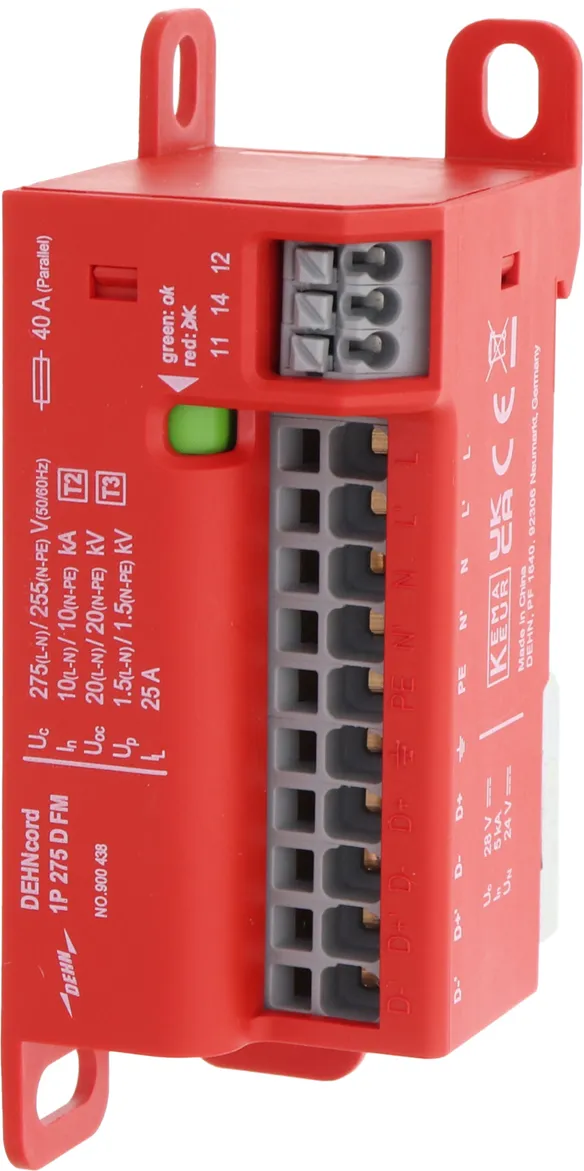

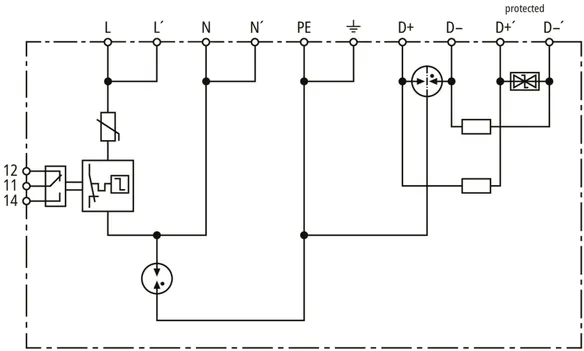

DEHNcord

Protezione da sovratensione unipolare, bipolare o tripolare con dispositivo di controllo e dispositivo di sezionamento
Indicazione ottica di funzionamento/ guasto
Versioni con funzione di spegnimento del circuito di carico in caso di errore e protezione della fase di controllo
Forma costruttiva compatta anche per l'esterno

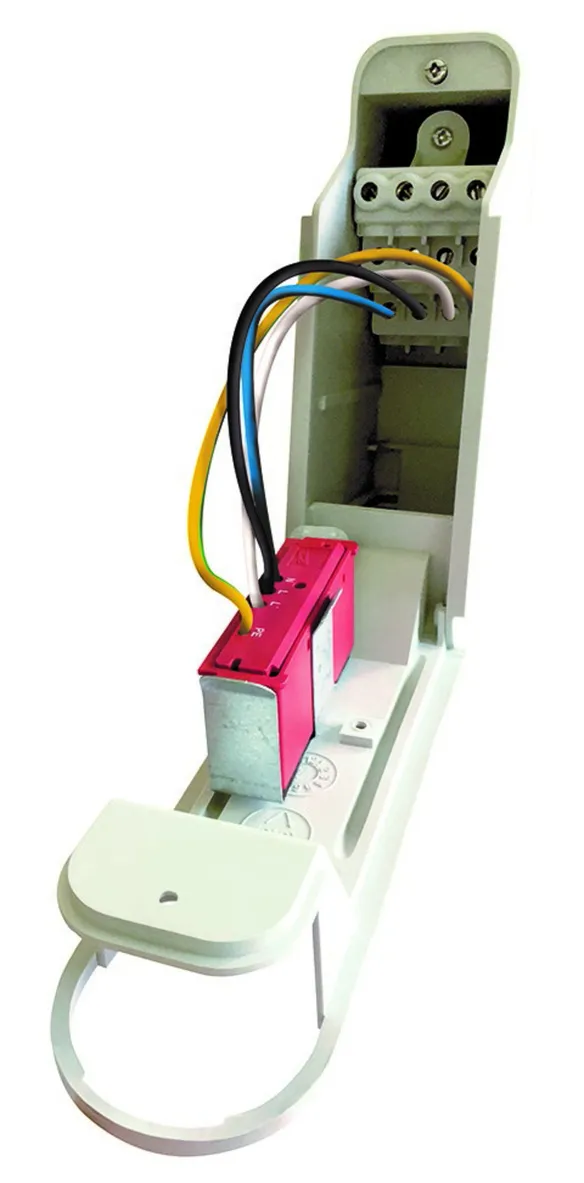

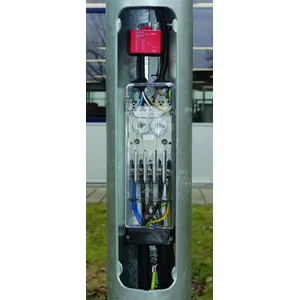

Per l'impiego in cassette passaggio cavi, sistemi sotto pavimentazione, canaline portacavi e scatole ad incasso

Dettagli

DEHNcord 3P TT 275 FM

Scaricatore compatto a tre fasi per sistemi di rete TT e TN-S.

1 Prodotto

Art. 900439 DCOR 3P TT 275 FM

GTIN (EAN) 4013364436053, Codice doganale (EU): 85363030, Peso lordo: 129.38 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

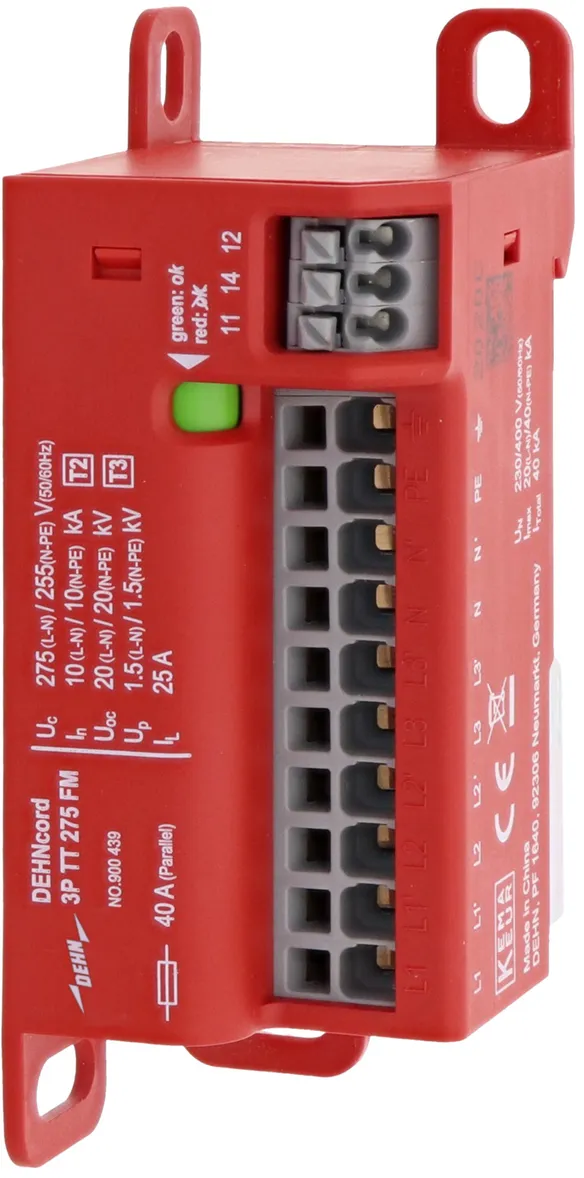

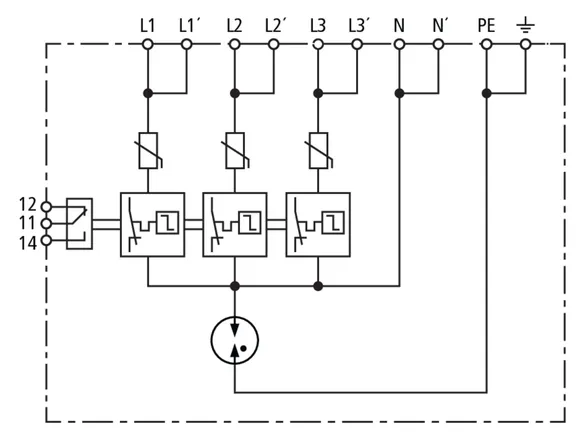

Limitatore di sovratensione DEHNcord 3P TT 275 FM
Limitatore di sovratensione multipolare SPD Tipo 2 + Tipo3
secondo CEI EN 61643-11 per l’impiego nelle installazioni elettriche
con contatto di telesegnalamento, indicazione di funzionamento/ guasto
Installazione a scelta guida DIN o asola di fissaggio

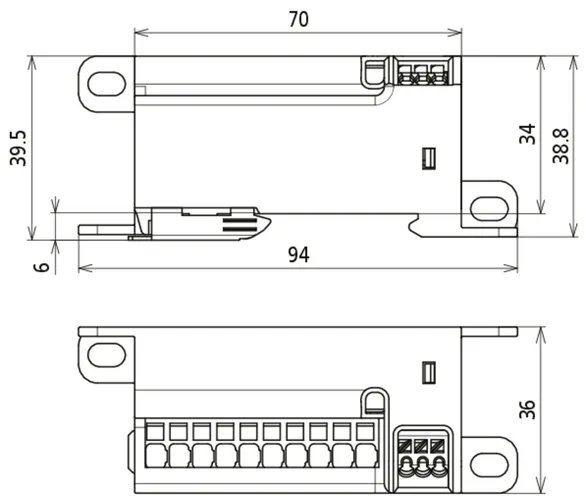

Dimensione compatta: 94 x 39,5 x 36 mm
Tensione massima continuativa: 275 V AC
Tensione massima continuativa: 350 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 10 kA
Corrente di scarica complessiva (8/20): 40 kA
Capacità di estinzione di corrente susseguente: [N-PE]: 100 A eff
Protezione max. di sovraccorente in rete:
collegamento in serie 25 A gG / in parallelo 40 A gG
Corrente max. di carico AC: 25 A
Connessione della linea: Push-in
Coordinamento energetico secondo CEI EN 62305-4
con SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR 3P TT 275 FM
Art.: 900439
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3/ Class II + Class III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max. di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max. di scarica (8/20 µs) [N-PE] (I_max )	40 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3/ Class II + Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente di carico nominale AC/ DC (I_L )	25 A
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	10 kA
Corrente impulsiva max. di scarica (8/20 µs) [L-N] (I_max )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	10 kA
Corrente impulsiva max. di scarica (8/20 µs) [N-PE] (I_max )	40 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	40 kA
Impulso combinato [L-N]/[N-PE] (U_OC )	20 kV
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	25 ns
Tempo di intervento [L/N-PE] (t_A )	100 ns
Protezione max. da sovracorrente in cablaggio in serie	25 A gG
Protezione max. da sovracorrente in cablaggio in cablaggio parallelo (cablaggio punto a punto)	40 A gG
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Misurazione dell'isolamento	fino a 500 V DC in stato collegato
Indicazione di funzionamento / guasto	verde/ rosso
Sezione di collegamento per morsetti Push-in	0,2 ... 6 mm²rigido/ flessibile
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Dimensioni	2 TE, DIN 43880
Omologazioni	KEMA
Contatto FM/ tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm² rigido/ flessibile

Prodotto 900439 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900439 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P

Limitatore di sovratensione bipolare per tutte le installazioni elettriche (circuito 1+1) e spie della classe di protezione I; dimensioni compatte.

2 Prodotti

Art. 900430 DCOR L 2P 275

GTIN (EAN) 4013364157286, Codice doganale (EU): 85363030, Peso lordo: 73.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

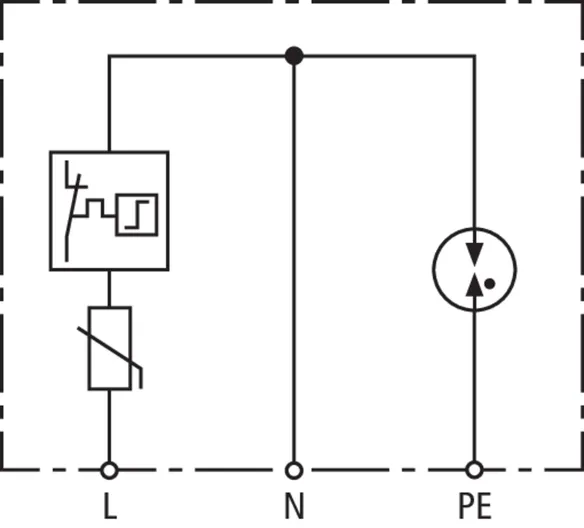

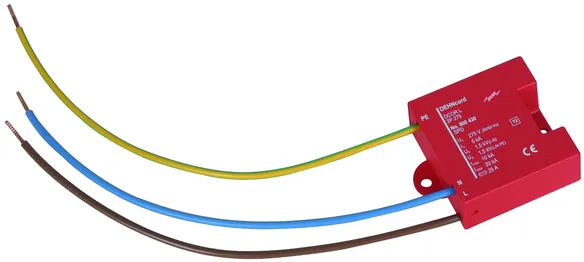

Limitatore di sovratensione DEHNcord L 2P 275
Limitatore di sovratensione bipolare per tutte
le installazioni elettriche 230 V
SPD Tipo 2 secondo EN 61643-11
Per l’impiego in sistemi di canaline di cavi,
impianti sotto il suolo e scatole a incasso
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 5 kA
Corrente impulsiva di scarica complessiva: 20 kA
Protezione max. da sovraccorente in rete: 25 A gG
o B/C 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR L 2P 275
Art.: 900430
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione max da sovratensione lato rete	25 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione max da sovratensione lato rete	25 A gG
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Indicazione di funzionamento / guasto	verde / rosso
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C

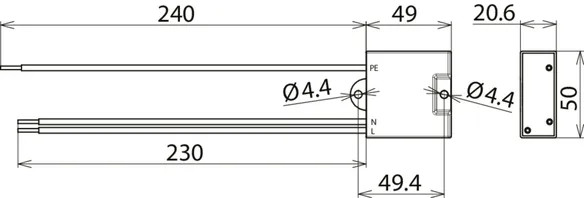

Fili di collegamento	1,5 mm²,Lunghezza: 230 mm (L, N) / 240 mm (PE)
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Omologazioni	KEMA

Prodotto 900430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900430 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900432 DCOR L 2P 320

GTIN (EAN) 4013364157309, Codice doganale (EU): 85363030, Peso lordo: 74.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNcord L 2P 320
Limitatore di sovratensione bipolare per tutte
le installazioni elettriche 230/277
SPD Tipo 2 secondo EN 61643-11
Per l’impiego in sistemi di canaline di cavi,
impianti sotto il suolo e scatole a incasso
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 5 kA
Corrente impulsiva di scarica complessiva: 20 kA
Protezione max. da sovraccorente in rete: 25 A gG
O B/C 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR L 2P 320
Art.: 900432
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,75 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione max da sovratensione lato rete	25 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 277 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,75 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione max da sovratensione lato rete	25 A gG
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Indicazione di funzionamento / guasto	verde / rosso
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm²,Lunghezza: 230 mm (L, N) / 240 mm (PE)
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Omologazioni	KEMA

Prodotto 900432 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900432 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 1P

Limitatore di sovratensione unipolare per spie con classe di protezione II; dimensioni compatte.

2 Prodotti

Art. 900431 DCOR L 1P 275

GTIN (EAN) 4013364310827, Codice doganale (EU): 85363030, Peso lordo: 60.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

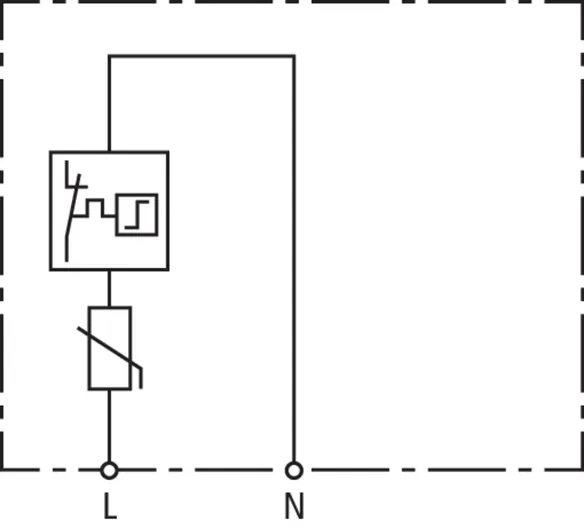

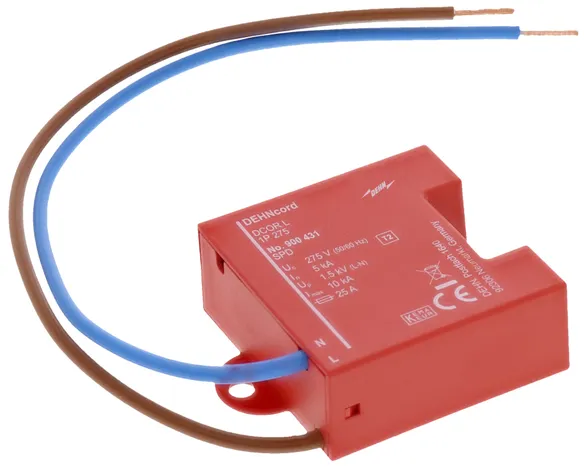

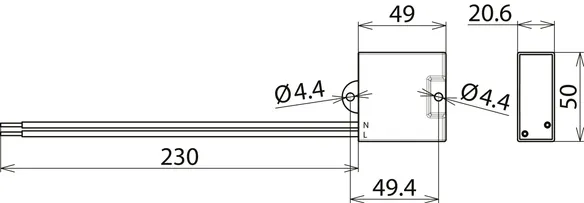

Limitatore di sovratensione DEHNcord L 1P 275
Limitatore di sovratensione unipolare per tutte
le installazioni elettriche 230 V
SPD Tipo 2 secondo EN 61643-11
Per l’impiego in sistemi di canaline di cavi,
impianti sotto il suolo e scatole a incasso
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 5 kA
Protezione max. di sovraccorente in rete: 25 A gG
o B/C 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR L 1P 275
Art.: 900431
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Protezione max da sovratensione lato rete	25 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Protezione max da sovratensione lato rete	25 A gG
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Indicazione di funzionamento / guasto	verde / rosso
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm²,Lunghezza 230 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Omologazioni	KEMA

Prodotto 900431 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900431 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900433 DCOR L 1P 320

GTIN (EAN) 4013364157316, Codice doganale (EU): 85363030, Peso lordo: 61.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNcord L 1P 320
Limitatore di sovratensione unipolare per tutte
le installazioni elettriche 230/277 V
SPD Tipo 2 secondo EN 61643-11
Per l’impiego in sistemi di canali di cavi,
impianti sotto il suolo e scatole a incasso
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 5 kA
Protezione max. di sovraccorente in rete: 25 A gG
o B/C 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR L 1P 320
Art.: 900433
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,75 kV
Protezione max da sovratensione lato rete	25 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 277 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,75 kV
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Protezione max da sovratensione lato rete	25 A gG
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. - arresto sicuro
Indicazione di funzionamento / guasto	verde / rosso
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm²,Lunghezza 230 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Omologazioni	KEMA

Prodotto 900433 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900433 è stato aggiunto al carrello.

Apri Web-Shop

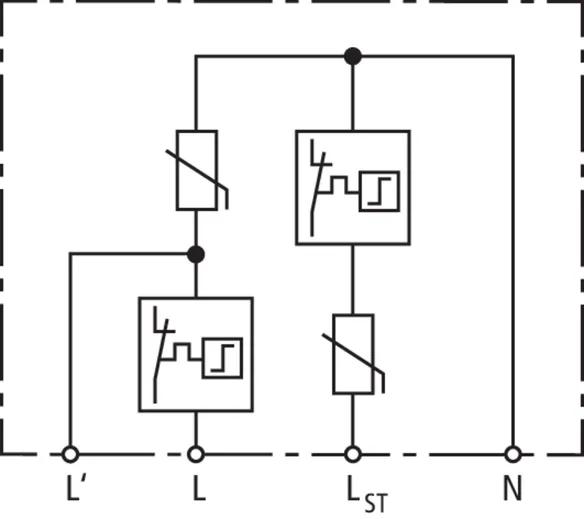

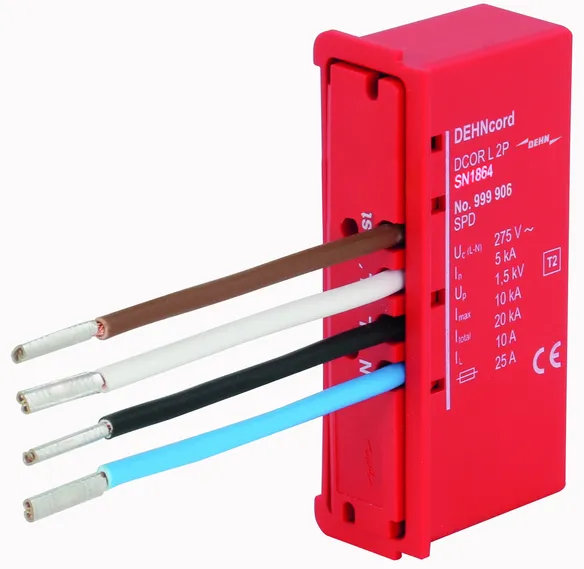

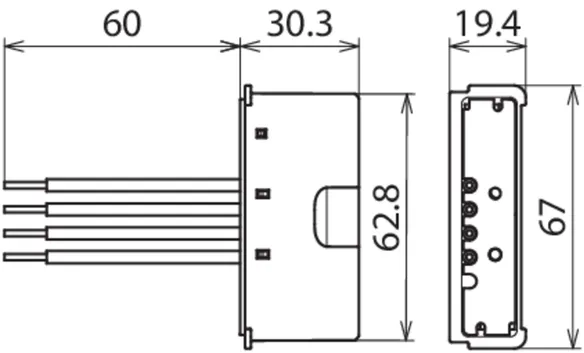

DEHNcord L 2P SN1864

Limitatore di sovratensione per spie con classe di protezione II; dimensioni compatte. Con funzione di spegnimento in caso di errore.

1 Prodotto

Art. 999906 DCOR L 2P SN1864

GTIN (EAN) 4013364310926, Codice doganale (EU): 85363030, Peso lordo: 70.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNcord L 2P SN1864
Limitatore di sovratensione multipolare Tipo 2 secondo CEI EN 61643-11
Per l’impiego in cassette di passaggio cavi.
Con protezione della fase di controllo
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione
Massima tensione continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva di scarica sommatoria: 20 kA
Protezione max. da sovracorrente lato rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinamento energetico secondo CEI EN 62305-4
con gli scaricatori della famiglia Red/Line

Fabbricato: DEHN
Tipo: DCOR L 2P SN1864
Art.: 999906
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm², lunghezza 60 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno, testa dell'indicatore luminoso / cassetta di trasmissione cavi per installazione palo
Grado di protezione installato	IP 20
Test aggiuntivi	---------------------------------
– Corrente impulsiva di scarica sommatoria (I_sum )	20 kA

Prodotto 999906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999906 è stato aggiunto al carrello.

Apri Web-Shop

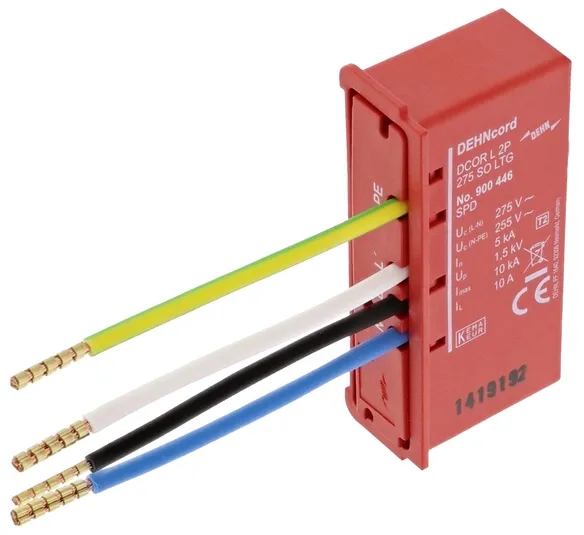

DEHNcord L 2P 275 SO LTG

Limitatore di sovratensione per tutti i sistemi di installazione; dimensioni compatte. Con funzione di spegnimento in caso di errore.

1 Prodotto

Art. 900446 DCOR L 2P 275 SO LTG

GTIN (EAN) 4013364292970, Codice doganale (EU): 85363030, Peso lordo: 62.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

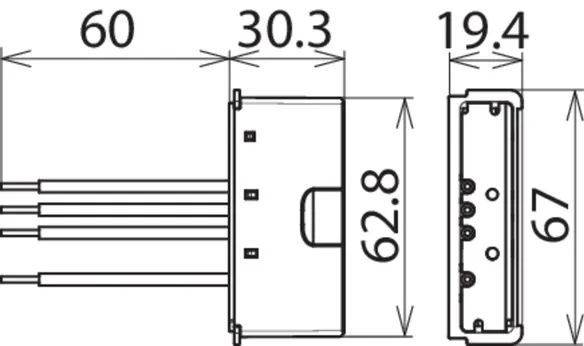

Limitatore di sovratensione DEHNcord L 2P 275 SO LTG
Limitatore di sovratensione multipolare SPD Tipo 2 secondo EN 61643-11
Per l’impiego in cassette di trasmissioni cavi.
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione
Tensione massima continuativa: 275 V AC
Grado di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva nominale di scarica totale: 20 kA
Capacità di estinzione di corrente susseguente: [N-PE]: 100 A eff
Protezione max. di sovraccorente in rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR L 2P 275 SO LTG
Art.: 900446
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm², lunghezza 60 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno, cassette di sicurezza / cassetta di trasmissione cavi per installazione del palo
Grado di protezione installato	IP 20
Omologazioni	KEMA
Test aggiuntivi	---------------------------------
– Corrente impulsiva di scarica sommatoria (I_sum )	20 kA
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto 900446 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900446 è stato aggiunto al carrello.

Apri Web-Shop

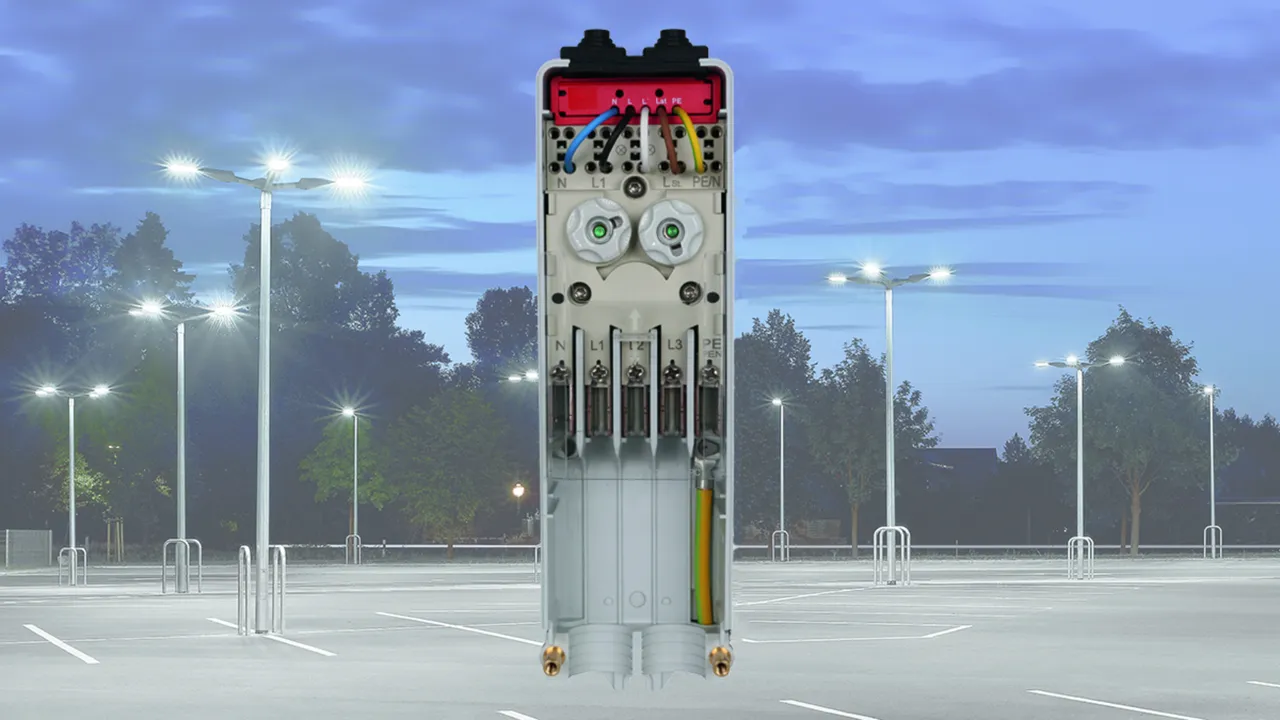

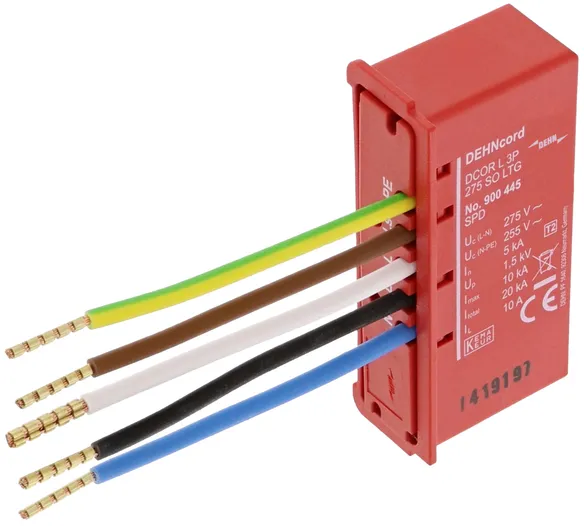

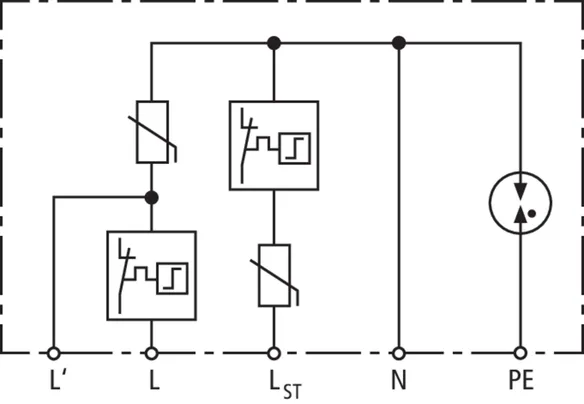

DEHNcord L 3P 275 SO LTG

Limitatore di sovratensione tripolare per tutti i sistemi di installazione; dimensioni compatte. Con funzione di spegnimento del circuito di carico in caso di errore e protezione della fase di controllo.

1 Prodotto

Art. 900445 DCOR L 3P 275 SO LTG

GTIN (EAN) 4013364280380, Codice doganale (EU): 85363030, Peso lordo: 71.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

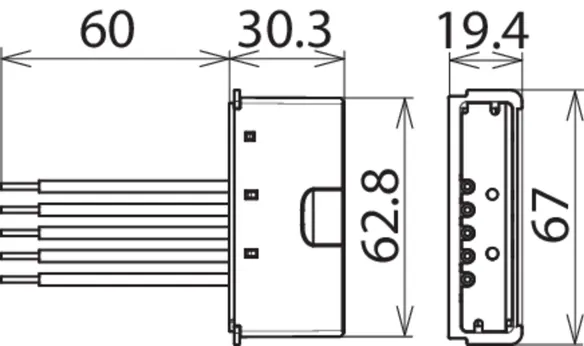

Limitatore di sovratensione DEHNcord L 3P 275 SO LTG
Limitatore di sovratensione multipolare SPD Tipo 2 secondo EN 61643-11
Per l’impiego in cassette di trasmissioni cavi.
Con protezione della fase di controllo
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione e fase di controllo
Tensione massima continuativa: 275 V AC
Grado di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva di scarica complessiva (8/20): 20 kA
Capacità di estinzione di corrente susseguente: [N-PE]: 100 A eff
Protezione max. di sovraccorente in rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR L 3P 275 SO LTG
Art.: 900445
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm², lunghezza 60 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno, cassette di sicurezza / cassetta di trasmissione cavi per installazione palo
Grado di protezione installato	IP 20
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto 900445 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900445 è stato aggiunto al carrello.

Apri Web-Shop

SK EK480 G2S-2d LM DCOR

La cassetta di sicurezza EK480 è un prodotto di qualità di produzione Langmatz che si contraddistingue per la sua ottima lavorazione e le caratteristiche provate nella pratica. La linea di prodotti EK480 soddisfa norme e requisiti meccanici ed elettrici. Gli indicatori luminosi con elettronica di elevata qualità possono così essere protetti in modo efficace da sovratensioni dovute a operazioni di commutazione e cadute di fulmini nelle vicinanze.

1 Prodotto

Art. 900443 SK EK480 G2S-2d LM DCOR

GTIN (EAN) 4013364394322, Codice doganale (EU): 85362010, Peso lordo: 788.00 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

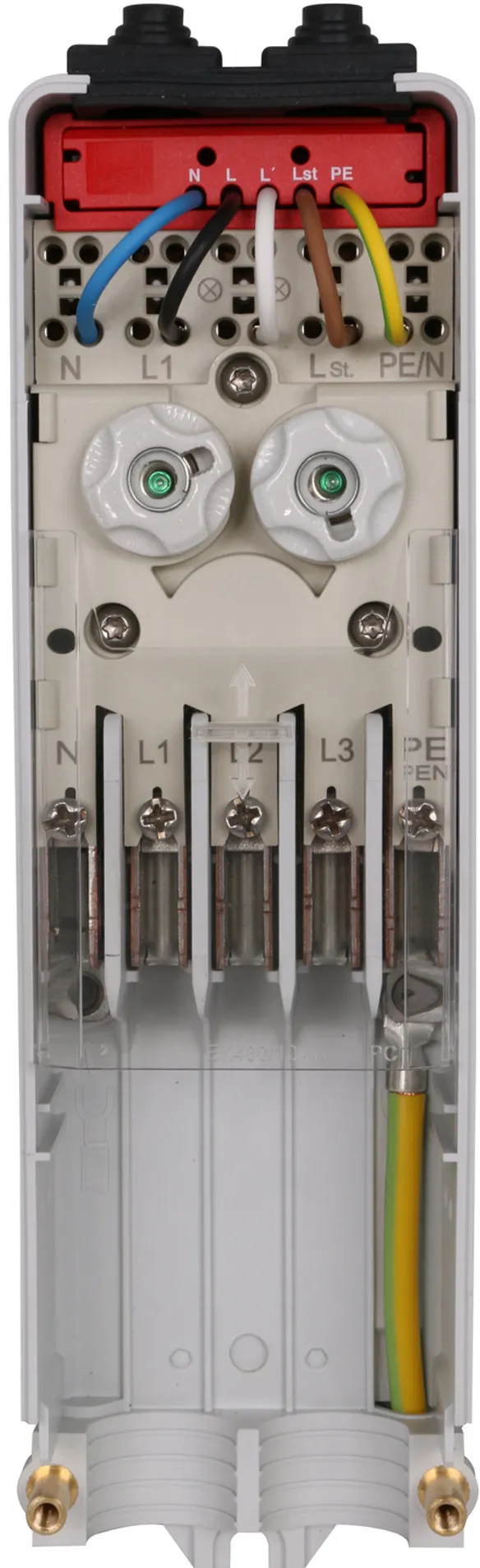

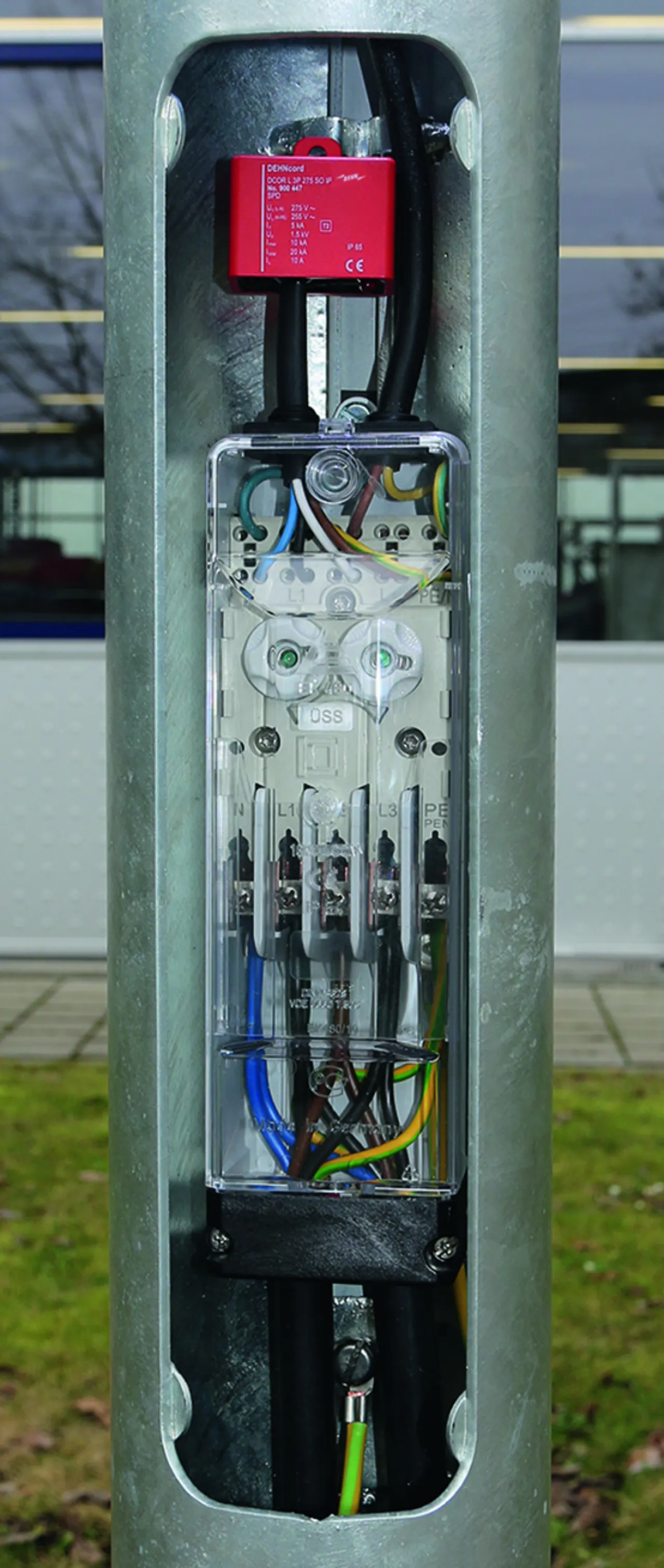

Cassetta di sicurezza EK480 con limitatore di sovratensione
DEHNcord L 3P 275 SO LTG
per la protezione di indicatori luminosi LED di pali
Con protezione della fase di comando
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione e fase di controllo
Tensione massima continuativa: 275 V AC
Grado di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva di scarica complessiva (8/20): 20 kA
Capacità di estinzione di corrente susseguente: [N-PE]: 100 A eff
Protezione max. di sovraccorente in rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Dimensione cassetta: 277x80x67 mm
Livello di protezione: IP54 secondo DIN VDE 0470
Classe di protezione: II

Fabbricato: DEHN
Tipo: SK EK480 G2S-2d LM DCOR
Art.: 900443
o similare.

Certificati

Caratteristiche tecniche

Cassetta di sicurezza per dati
Dimensioni	276 x 81 x 70 mm
a partire dal diametro interno del palo	89 mm
Tecnica di serraggio	Ingresso: elemento di serraggio a spostamento / uscita: elemento di fissaggio a molla
Sezione cavo massima da serrare	1 - 3 cavi (4 ossia 5 x 16 mm²)
Morsetti di uscita	max. 2,5 mm²
Dispositivo di protezione da sovratensione per dati DEHNcord L 3P 275 SO LTG
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente lato rete	B 16 A

Cassetta di sicurezza per dati
Denominazione	EK80 con protezione da sovratensioni
Dimensioni	276 x 81 x 70 mm
a partire dal diametro interno del palo	89 mm
Materiale custodia	poliamide
Colore custodia	colore standard RAL 7035 grigio chiaro
Tipo di costruzione	secondo DIN 43 628 e VDE 0660 sezione 505
Grado di protezione	IP 54 secondo DIN VDE 0470
Classe di protezione	II
Coperchio	trasparente o grigio
Tecnica di serraggio	Ingresso: elemento di serraggio a spostamento / uscita: elemento di fissaggio a molla
Sezione cavo massima da serrare	1 - 3 cavi (4 ossia 5 x 16 mm²)
Morsetti di uscita	max. 2,5 mm²
Dispositivo di protezione da sovratensione per dati DEHNcord L 3P 275 SO LTG
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Efficacia di protezione coordinata energeticamente sull'utenza finale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	10 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Corrente di carico max. AC (I_L )	10 A
Protezione max da sovraccorrente lato rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms. – arresto sicuro
Indicazione di guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero delle porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Cavetti di collegamento	1,5 mm², lunghezza 60 mm
Materiale custodia	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno, cassetta di sicurezza / cassetta di trasmissione cavi per installazione palo
Grado di protezione installato	IP 20
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto 900443 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900443 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO LT

Limitatore di sovratensione bipolare per sistemi di rete TNC; dimensioni compatte. Con funzione di spegnimento del circuito di carico in caso di errore e protezione della fase di controllo.

1 Prodotto

Art. 900435 DCOR L 2P 275 SO LT

GTIN (EAN) 4013364292963, Codice doganale (EU): 85363030, Peso lordo: 70.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

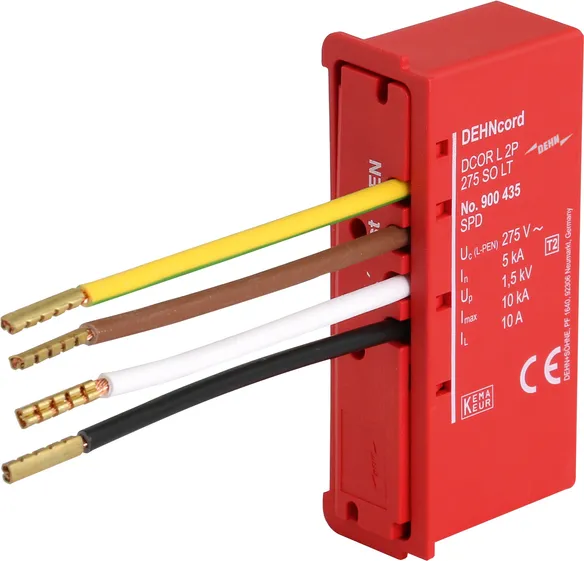

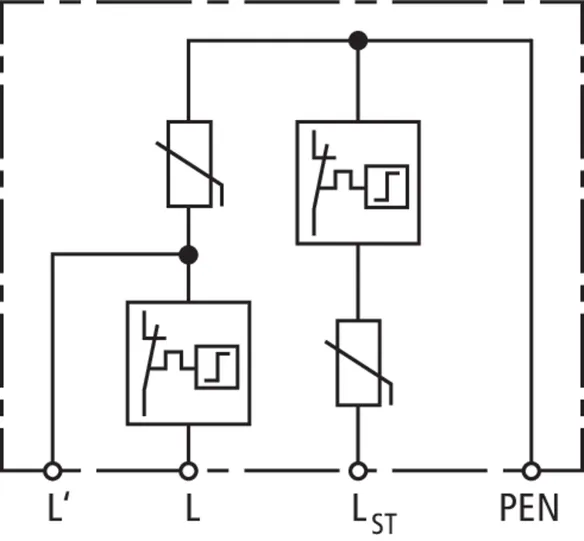

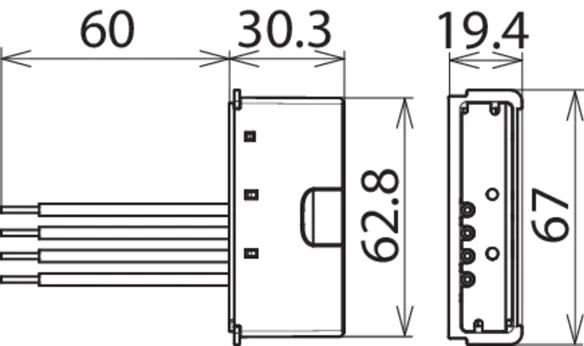

Limitatore di sovratensione DEHNcord L 2P 275 SO LT
Limitatore di sovratensione multipolare Tipo 2 secondo CEI EN 61643-11
Per l’impiego in cassette trasmissioni cavi.
Con protezione della fase di controllo
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione
Massima tensione continuativa: 275 V AC
Grado di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva di scarica sommatoria: 20 kA
Protezione max. di sovracorrente lato rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinazione energetica secondo CEI EN 62305-4
con gli scaricatori della famiglia Red/Line

Fabbricato: DEHN
Tipo: DCOR L 2P 275 SO LT
Art.: 900435
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione continuativa AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-PEN] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione continuativa AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-PEN] (U_P )	≤ 1,5 kV
Livello di protezione [L-PEN] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-PEN] a 1,5 kA (U_P )	≤ 0,85 kV
Tempo d'intervento [L-PEN] (t_A )	≤ 25 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-PEN] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-PEN] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm², lunghezza 60 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno, cassette di sicurezza / cassetta di trasmissione cavi per installazione palo
Grado di protezione installato	IP 20
Omologazioni	KEMA
Test aggiuntivi	---------------------------------
– Corrente impulsiva di scarica sommatoria (I_sum )	20 kA
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto 900435 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900435 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 3P 275 SO IP

Limitatore di sovratensione tripolare per tutti i sistemi di installazione; dimensioni compatte. Grado di protezione IP65. Con funzione di spegnimento del circuito di carico in caso di errore e protezione della fase di controllo.

1 Prodotto

Art. 900447 DCOR L 3P 275 SO IP

GTIN (EAN) 4013364282216, Codice doganale (EU): 85363030, Peso lordo: 146.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

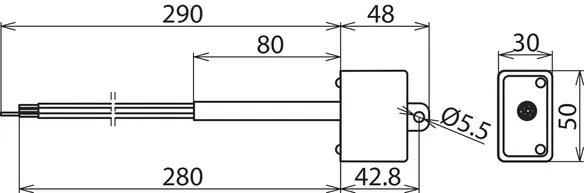

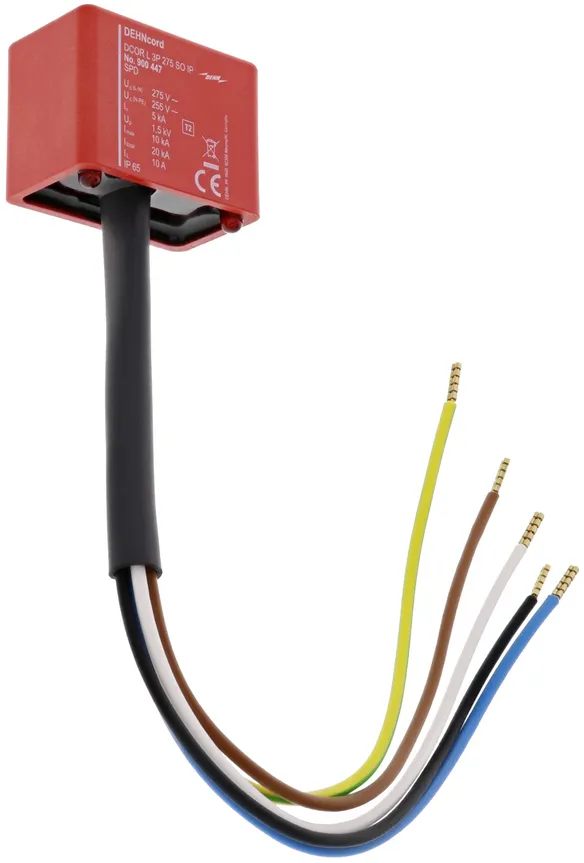

Limitatore di sovratensione DEHNcord L 3P 275 SO IP
Limitatore di sovratensione multipolare Tipo 2 secondo CEI EN 61643-11
Con cavi per il montaggio all’esterno (grado di protezione IP65)
Ad es. in cassette trasmissioni cavi.
Con protezione della fase di controllo
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione e fase di controllo
con aletta di fissaggio
Massima tensione continuativa: 275 V AC
Grado di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva di scarica complessiva (8/20): 20 kA
Capacità di estinzione di corrente susseguente: [N-PE]: 100 A eff
Protezione max. da sovracorrente lato rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinazione energetica secondo CEI EN 62305-4
con gli scaricatori della famiglia Red/Line

Fabbricato: DEHN
Tipo: DCOR L 3P 275 SO IP
Art.: 900447
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	20 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Cavo di collegamento	1,5 mm², lunghezza ca. 230 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Grado di protezione installato	IP 65
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto 900447 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900447 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO IP

Limitatore bipolare per tutti i sistemi di installazione; dimensioni compatte. Grado di protezione IP65. Con funzione di spegnimento in caso di errore.

1 Prodotto

Art. 900448 DCOR L 2P 275 SO IP

GTIN (EAN) 4013364293007, Codice doganale (EU): 85363030, Peso lordo: 139.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

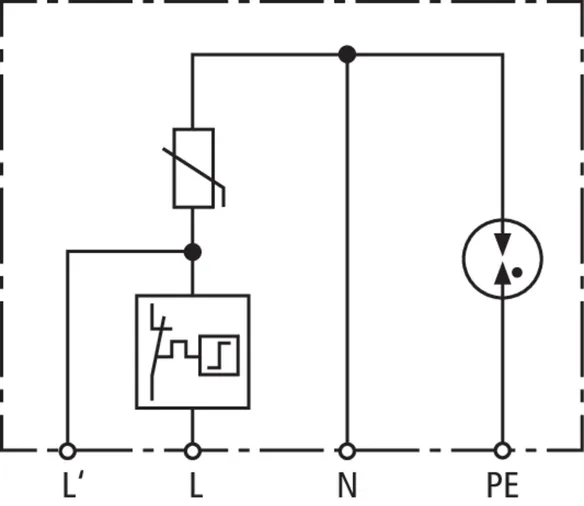

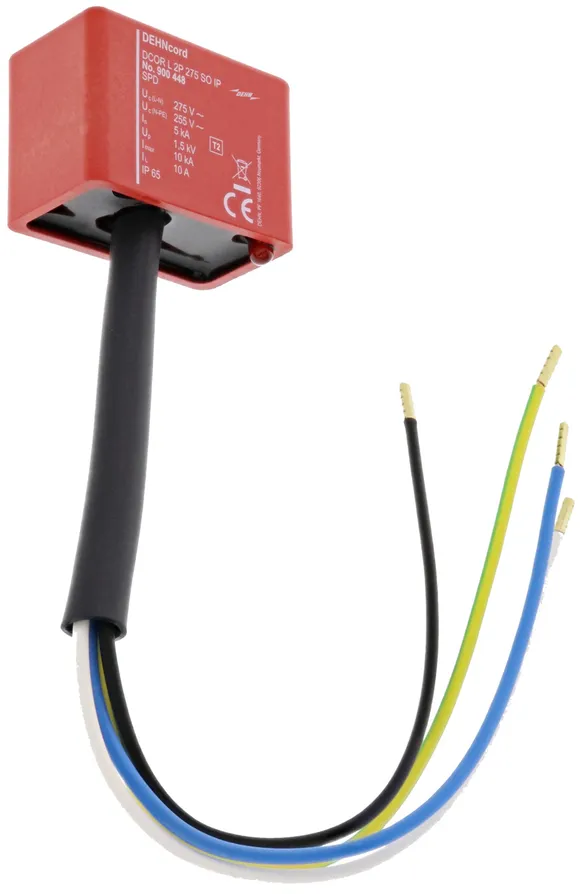

Limitatore di sovratensione DEHNcord L 2P 275 SO IP
Limitatore di sovratensione multipolare Tipo 2 secondo CEI EN 61643-11
Con cavi per il montaggio all’esterno (grado di protezione IP65)
Ad es. in cassette trasmissioni cavi.
È possibile disattivare le luci in caso di un guasto
e aggiungere un indicatore ottico di guasto
per tensione di alimentazione
Con aletta di fissaggio
Massima tensione continuativa: 275 V AC
Grado di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 5 kA
Corrente impulsiva di scarica complessiva (8/20): 20 kA
Capacità di estinzione di corrente susseguente: [N-PE]: 100 A eff
Protezione max. da sovracorrente lato rete: 16 A gG
Corrente max. di carico AC: 10 A
Coordinazione energetica secondo CEI EN 62305-4
con gli scaricatori della famiglia Red/Line

Fabbricato: DEHN
Tipo: DCOR L 2P 275 SO IP
Art.: 900448
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms. – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Cavo di collegamento	1,5 mm², lunghezza ca. 230 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Grado di protezione installato	IP 65
Test aggiuntivi	---------------------------------
– Corrente impulsiva di scarica sommatoria (I_sum )	20 kA
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto 900448 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900448 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord R 3P

Limitatore di sovratensione per persiane elettriche; dimensioni compatte.

1 Prodotto

Art. 900449 DCOR R 3P 275

GTIN (EAN) 4013364320031, Codice doganale (EU): 85363030, Peso lordo: 151.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

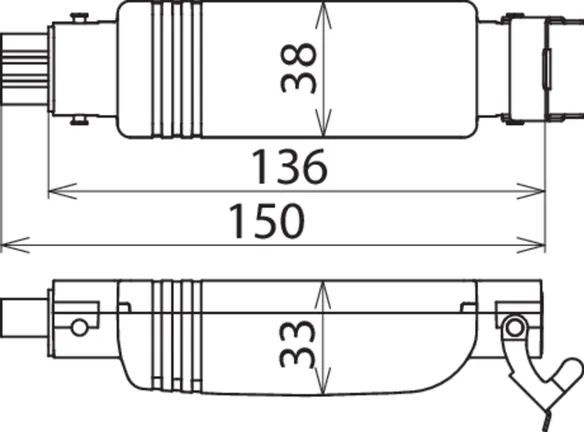

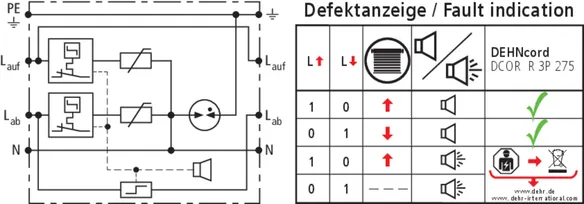

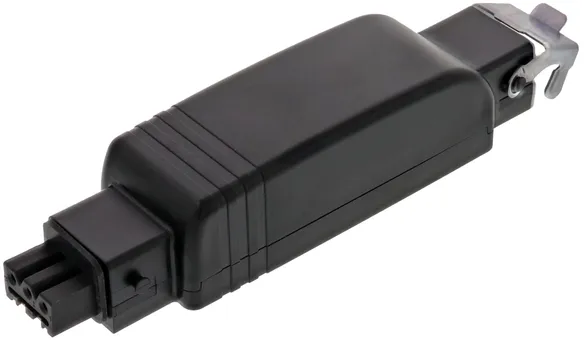

Limitatore di sovratensione DEHNcord R 3P 275
Limitatore di sovratensione multipolare Tipo 2 secondo CEI EN 61643-11
per il montaggio all’esterno (grado di protezione IP 54) per la protezione
di tende elettriche avvolgibili o imposte
Con funzione di spegnimento del circuito di carico in caso di errore
per funzionamento verso il basso
Comunicazione acustica di guasto per entrambi i percorsi di protezione
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20): 2,5 kA
Corrente impulsiva di scarica complessiva (8/20) [L+N-PE]: 15 kA
Capacità di estinzione corrente susseguente [N-PE]: 100 Aeff
Corrente nominale di carico AC: 10 A
Coordinamento energetico secondo CEI EN 62305-4
con limitatori della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DCOR R 3P 275
Art.: 900449
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	2,5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	5 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Collegamento a spina	Hirschmann STAK 3 / STAS 3

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente di carico nominale AC (I_L )	10 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	2,5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	15 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – arresto sicuro
Comunicazione acustica di guasto	sì
Interruzione circuito corrente di carico in caso di errore	sì per funzionamento discendente
Numero di porte	1
Collegamento a spina	Hirschmann STAK 3 / STAS 3
Temperatura d'esercizio (T_U )	-20 °C ... +70 °C
Grado di protezione installato	IP 54

Prodotto 900449 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900449 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO LTG in morsettiera da palo

Limitatore di sovratensione bipolare integrato in morsettiera da palo OEC®.

1 Prodotto

Art. S10407 MSTB14DW/S

GTIN (EAN) , Codice doganale (EU): 85363030, Peso lordo: 300.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Fabbricato: DEHN
Tipo: MSTB14DW/S
Art.: S10407
o similare.

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Protezione da sovracorrente max. in rete	B 16 A

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Max. corrente impulsiva di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [L-N] a 3 kA (U_P )	≤ 1 kV
Livello di protezione [L-N] a 1,5 kA (U_P )	≤ 0,85 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente [N-PE] (I_fi )	100 A_eff
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Corrente di carico max. AC (I_L )	10 A
Protezione da sovracorrente max. in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente lato rete (I_SCCR )	1 kA_eff
Tenuta al cortocircuito con protezione da sovracorrente in rete con 16 A gG (I_SCCR )	6 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – arresto sicuro
Visualizzazione guasto	rosso
Interruzione circuito corrente di carico in caso di errore	sì
Numero di porte	1
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Fili di collegamento	1,5 mm², lunghezza 160 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno, cassette di sicurezza / cassetta di trasmissione cavi per installazione del palo
Grado di protezione installato	IP 20
Test aggiuntivi	---------------------------------
– Corrente impulsiva di scarica sommatoria (I_sum )	20 kA
Dati tecnici aggiuntivi:	---------------------------------
– Impulso combinato (U_OC )	10 kV

Prodotto S10407 è stato aggiunto al blocco note.

Apri blocco note

Prodotto S10407 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord

Dettagli

DEHNcord 3P TT 275 FM

Art. 900439 DCOR 3P TT 275 FM

Non siete autorizzati per eseguire un download 900439.stp

Non siete autorizzati per eseguire un download 900439.igs

Non siete autorizzati per eseguire un download 900439.jt

Non siete autorizzati per eseguire un download 900439.dwg

Non siete autorizzati per eseguire un download 900439m_D.dxf

Non siete autorizzati per eseguire un download 900439_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900439.wspak

Prodotto 900439 è stato aggiunto al blocco note.

Prodotto 900439 è stato aggiunto al carrello.

DEHNcord L 2P

Art. 900430 DCOR L 2P 275

Non siete autorizzati per eseguire un download 900430.stp

Non siete autorizzati per eseguire un download 900430.igs

Non siete autorizzati per eseguire un download 900430.jt

Non siete autorizzati per eseguire un download 900430.dwg

Non siete autorizzati per eseguire un download 900430m.dxf

Non siete autorizzati per eseguire un download DEHN.900430.edz

Non siete autorizzati per eseguire un download DEHN.900430.wspak

Prodotto 900430 è stato aggiunto al blocco note.

Prodotto 900430 è stato aggiunto al carrello.

Art. 900432 DCOR L 2P 320

Non siete autorizzati per eseguire un download 900430.stp

Non siete autorizzati per eseguire un download 900430.igs

Non siete autorizzati per eseguire un download 900430.jt

Non siete autorizzati per eseguire un download 900430.dwg

Non siete autorizzati per eseguire un download 900430m.dxf

Non siete autorizzati per eseguire un download DEHN.900432.edz

Non siete autorizzati per eseguire un download DEHN.900432.wspak

Prodotto 900432 è stato aggiunto al blocco note.

Prodotto 900432 è stato aggiunto al carrello.

DEHNcord L 1P

Art. 900431 DCOR L 1P 275

Non siete autorizzati per eseguire un download 900431.stp

Non siete autorizzati per eseguire un download 900431.igs

Non siete autorizzati per eseguire un download 900431.jt

Non siete autorizzati per eseguire un download 900431.dwg

Non siete autorizzati per eseguire un download 900431m.dxf

Non siete autorizzati per eseguire un download DEHN.900431.edz

Non siete autorizzati per eseguire un download DEHN.900431.wspak

Prodotto 900431 è stato aggiunto al blocco note.

Prodotto 900431 è stato aggiunto al carrello.

Art. 900433 DCOR L 1P 320

Non siete autorizzati per eseguire un download 900431.stp

Non siete autorizzati per eseguire un download 900431.igs

Non siete autorizzati per eseguire un download 900431.jt

Non siete autorizzati per eseguire un download 900431.dwg

Non siete autorizzati per eseguire un download 900431m.dxf

Non siete autorizzati per eseguire un download DEHN.900433.edz

Non siete autorizzati per eseguire un download DEHN.900433.wspak

Prodotto 900433 è stato aggiunto al blocco note.

Prodotto 900433 è stato aggiunto al carrello.

DEHNcord L 2P SN1864

Art. 999906 DCOR L 2P SN1864

Non siete autorizzati per eseguire un download 999906.stp

Non siete autorizzati per eseguire un download 999906.igs

Non siete autorizzati per eseguire un download 999906.jt

Non siete autorizzati per eseguire un download 999906.dwg

Non siete autorizzati per eseguire un download 999906m_D.dxf

Non siete autorizzati per eseguire un download DEHN.999906.edz

Non siete autorizzati per eseguire un download DEHN.999906.wspak

Prodotto 999906 è stato aggiunto al blocco note.

Prodotto 999906 è stato aggiunto al carrello.

DEHNcord L 2P 275 SO LTG

Art. 900446 DCOR L 2P 275 SO LTG

Non siete autorizzati per eseguire un download 900446.stp

Non siete autorizzati per eseguire un download 900446.igs

Non siete autorizzati per eseguire un download 900446.jt

Non siete autorizzati per eseguire un download 900446.dwg

Non siete autorizzati per eseguire un download 900446m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900446.edz

Non siete autorizzati per eseguire un download DEHN.900446.wspak

Prodotto 900446 è stato aggiunto al blocco note.

Prodotto 900446 è stato aggiunto al carrello.

DEHNcord L 3P 275 SO LTG

Art. 900445 DCOR L 3P 275 SO LTG

Non siete autorizzati per eseguire un download 900445.stp
