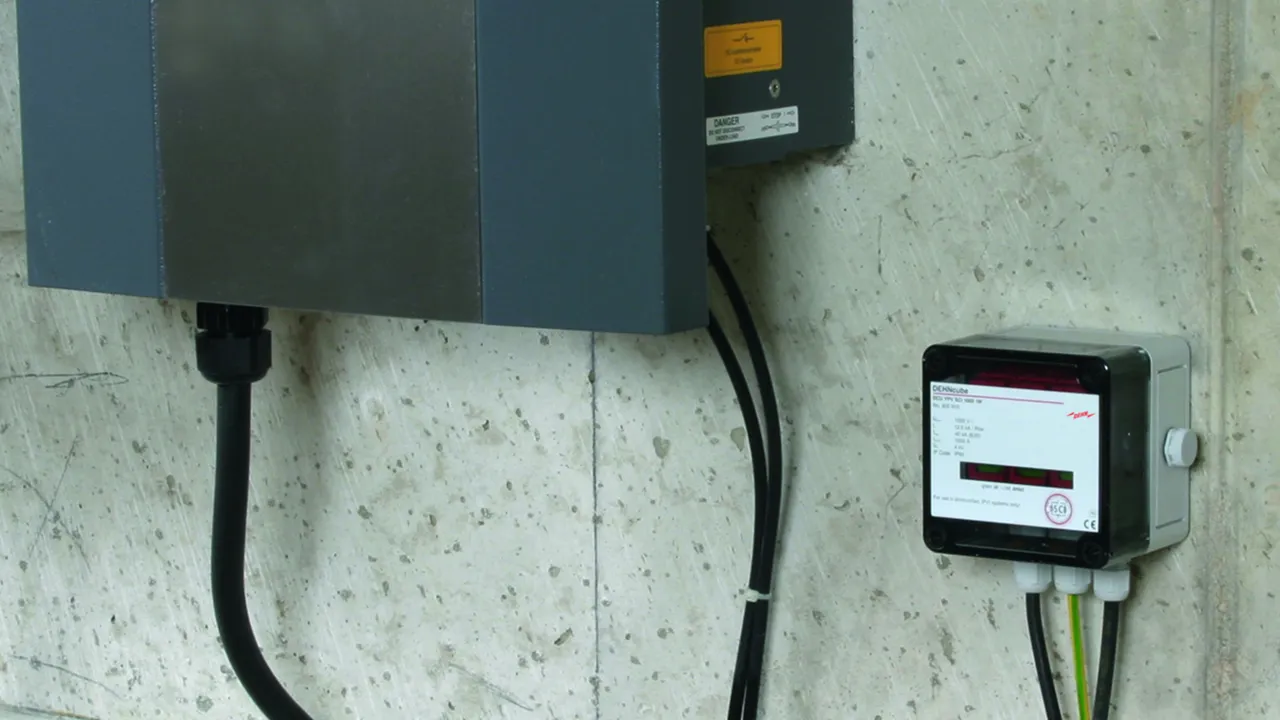

DEHNcube PV

Limitatore di sovratensione precablato, multipolare per impianti fotovoltaici con grado di protezione IP 65
Protezione da sovratensioni facile da realizzare, senza fabbisogno di spazio, in una scatola di derivazione
Cavo di collegamento preassemblato disponibile per collegare facilmente il limitatore di sovratensione immediatamente a monte dell’inverter da proteggere
Disconnettore e dispositivo di corto circuito combinato con sezionamento elettrico sicuro in ogni percorso di protezione (principio SCI brevettato)
Connessione facile, veloce e senza necessità di attrezzi mediante morsetti a molla
Collaudato secondo la noma EN 61643-31
Utilizzabile in tutti i sistemi FV a norma IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Limitatore di sovratensione bipolare IP 65, con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di un ingresso MPP.

1 Prodotto

Art. 900910 DCU YPV SCI 1000 1M

GTIN (EAN) 4013364155046, Codice doganale (EU): 85363030, Peso lordo: 426.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

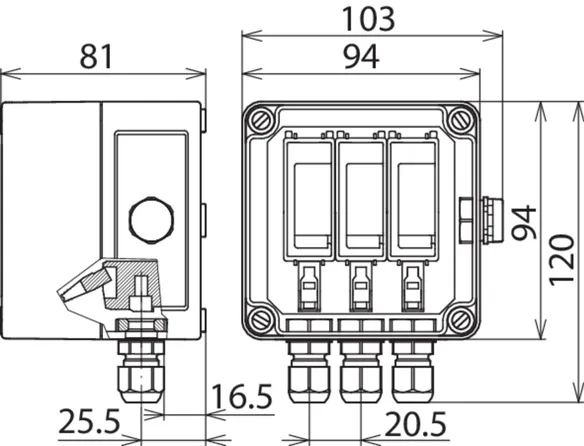

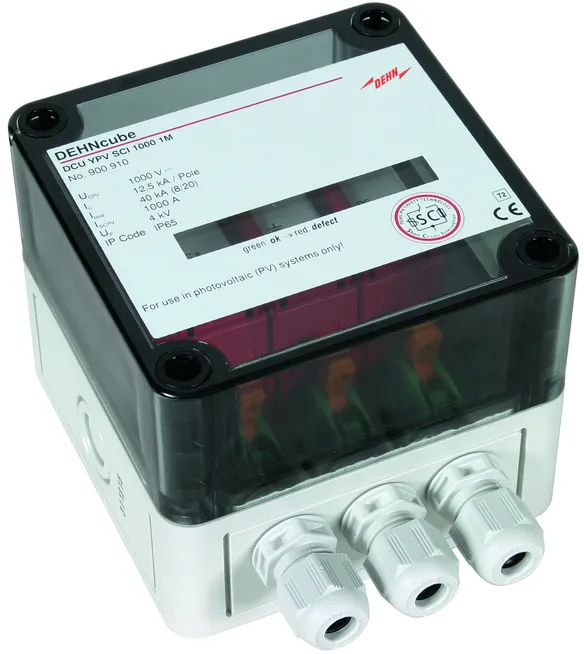

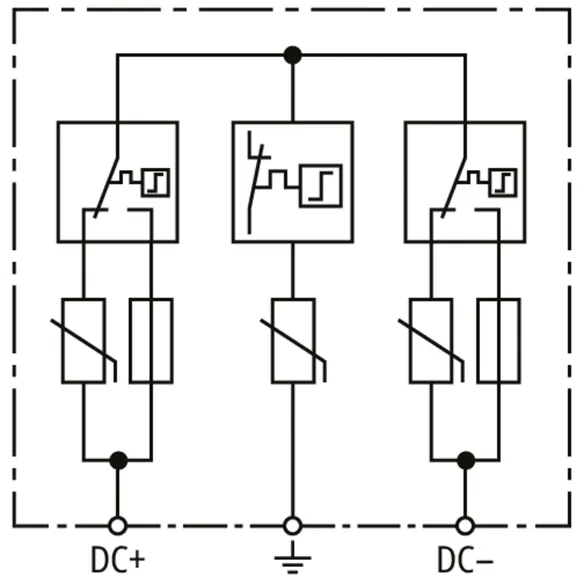

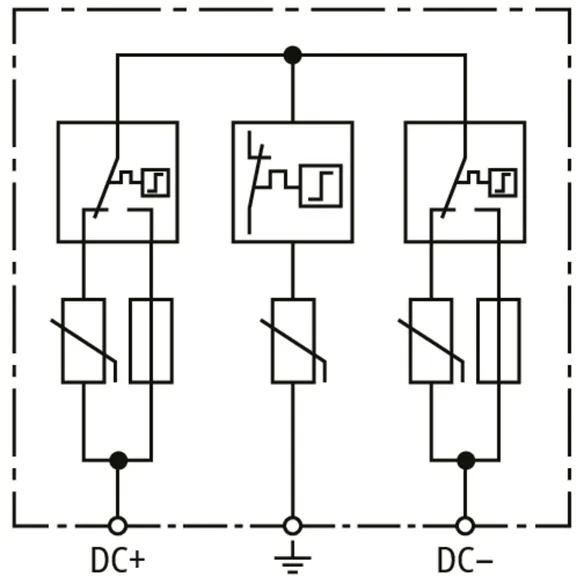

Limitatore di sovratensione DEHNcube YPV SCI 1000 1M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 1 ingresso MPP con grado di protezione IP65
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A

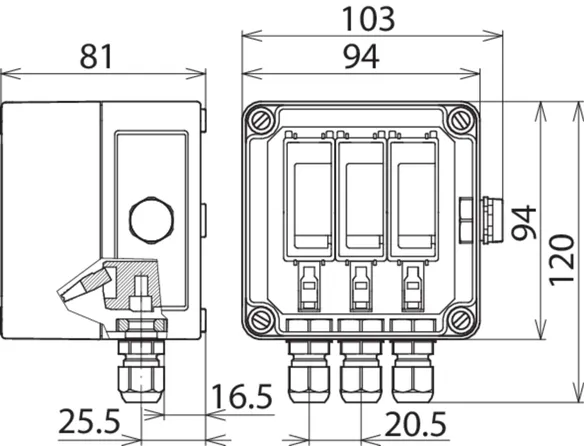

Dimensioni: 94 x 94 x 81 mm
Passante per cavi: 3x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 1M
Art.: 900910
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
SPD secondo EN 50539-11	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	2,5 mm² rigido / flessibile
Sezione del collegamento (max)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3x Ø3-7 mm
Dimensione involucro (la x h x sp)	94 x 94 x 81 mm
Omologazioni	KEMA

Prodotto 900910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900910 è stato aggiunto al carrello.

Apri Web-Shop

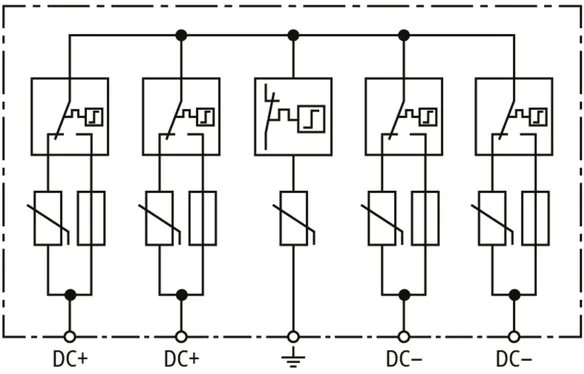

DEHNcube YPV SCI 1000 2M

Limitatore di sovratensione tetrapolare IP 65 con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di due ingressi MPP.

1 Prodotto

Art. 900920 DCU YPV SCI 1000 2M

GTIN (EAN) 4013364155053, Codice doganale (EU): 85363030, Peso lordo: 731.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

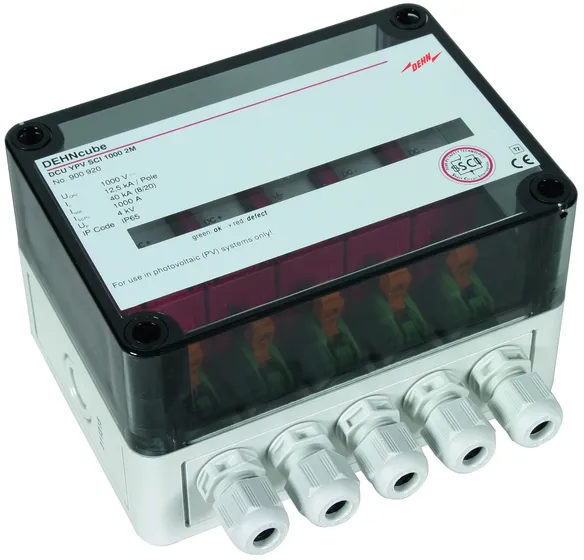

Limitatore di sovratensione DEHNcube YPV SCI 1000 2M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 2 ingressi MPP con grado di protezione IP65
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A

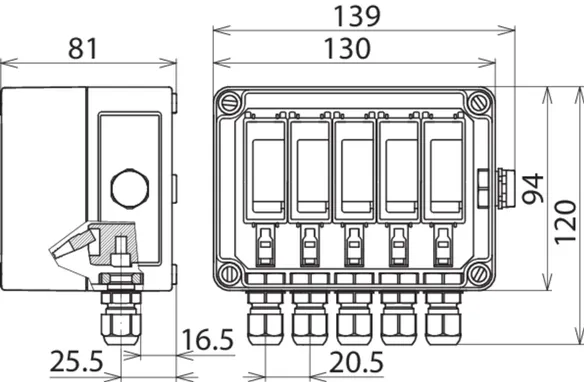

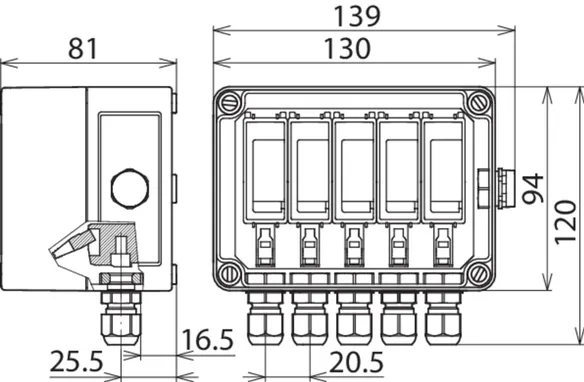

Dimensioni: 130 x 94 x 81 mm
Passante per cavi: 5x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 2M
Art.: 900920
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
SPD secondo EN 50539-11	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	2,5 mm² rigido / flessibile
Sezione del collegamento (max)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	5x Ø3-7 mm
Dimensione involucro (la x h x sp)	130 x 94 x 81 mm
Omologazioni	KEMA

Prodotto 900920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900920 è stato aggiunto al carrello.

Apri Web-Shop

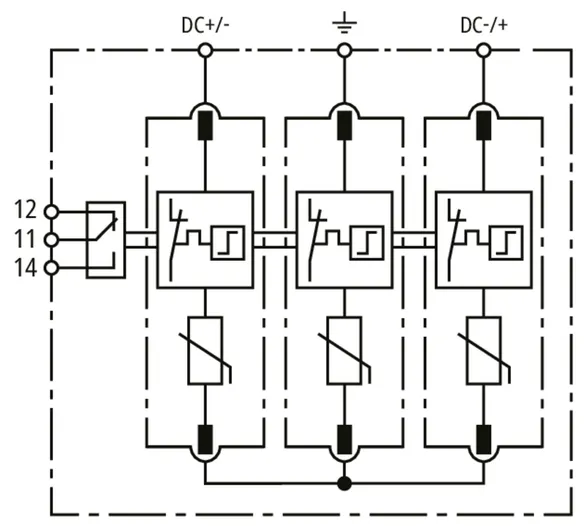

DEHNcube 2 YPV 1100 1M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

Art. 900913 DCU 2 YPV 1100 1M 2S

GTIN (EAN) 4013364492455, Codice doganale (EU): 85372091, Peso lordo: 1.59 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

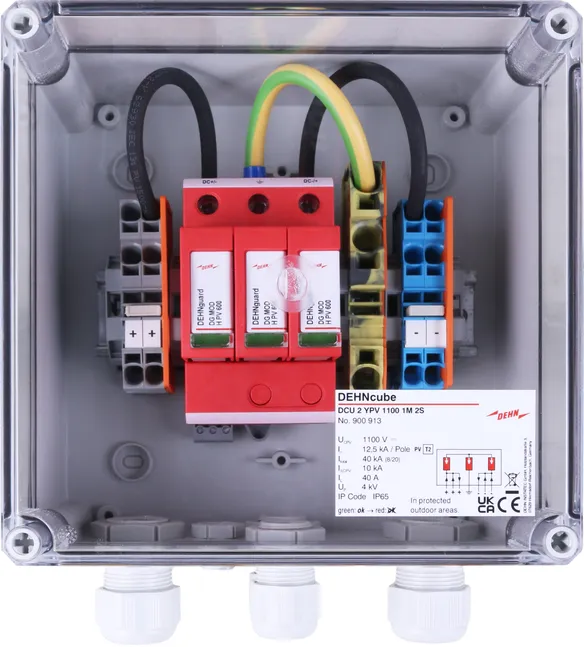

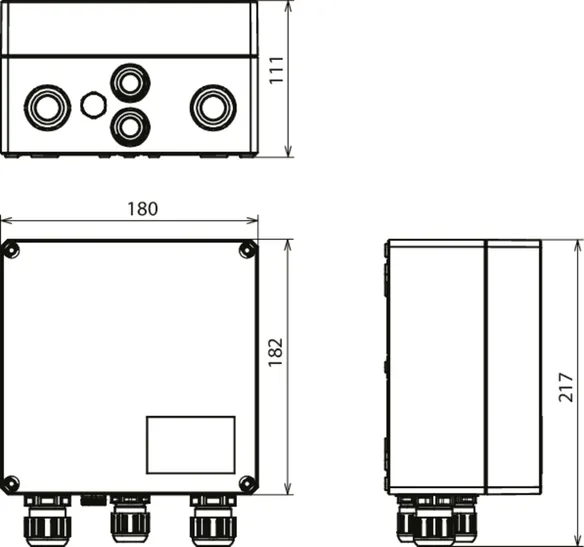

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

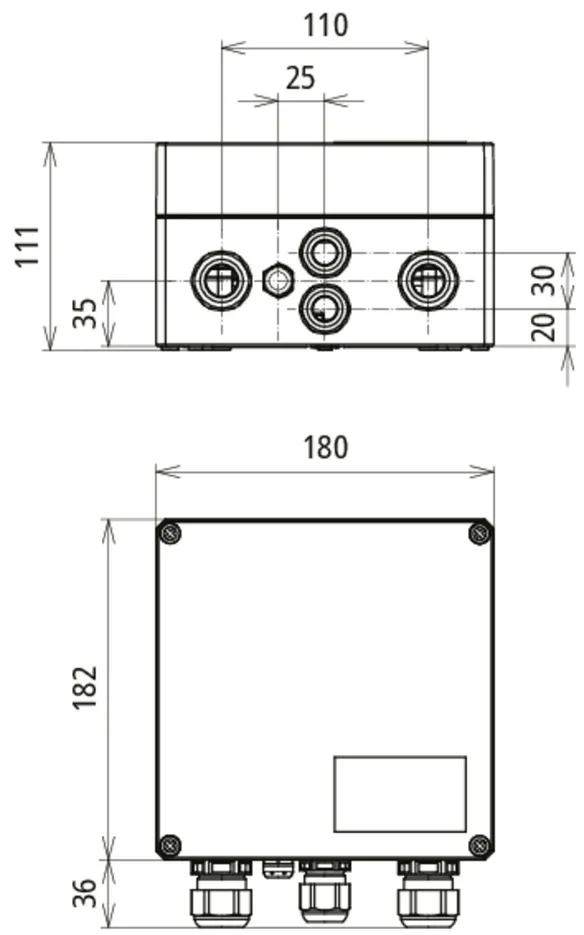

Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 2S
Art.: 900913
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20

Prodotto 900913 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900913 è stato aggiunto al carrello.

Apri Web-Shop

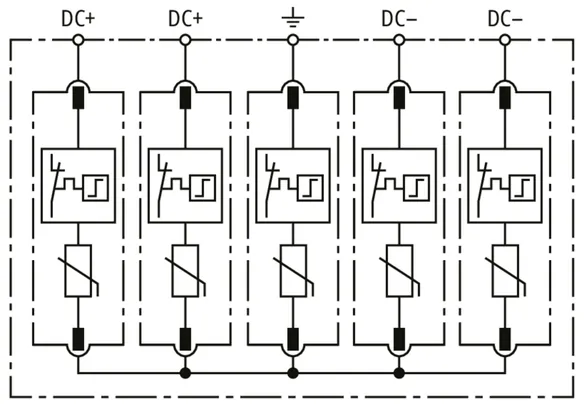

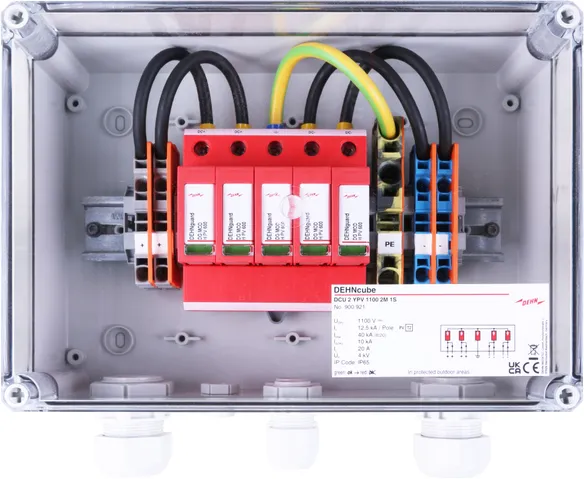

DEHNcube 2 YPV 1100 2M 1S

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

Art. 900921 DCU 2 YPV 1100 2M 1S

GTIN (EAN) 4013364492462, Codice doganale (EU): 85372091, Peso lordo: 2.14 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

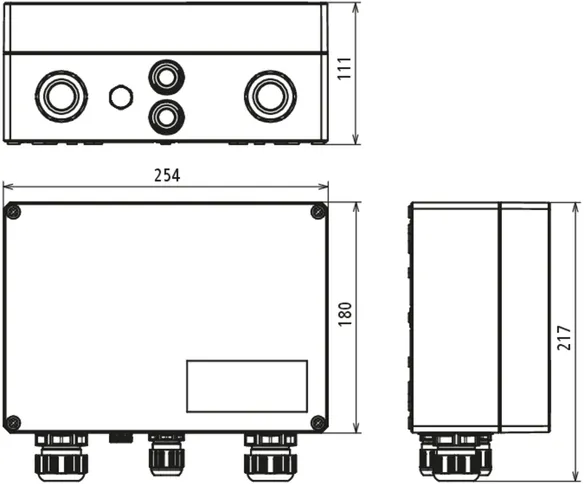

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

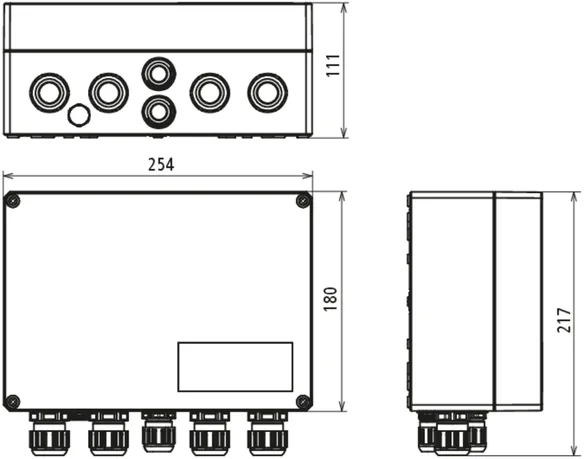

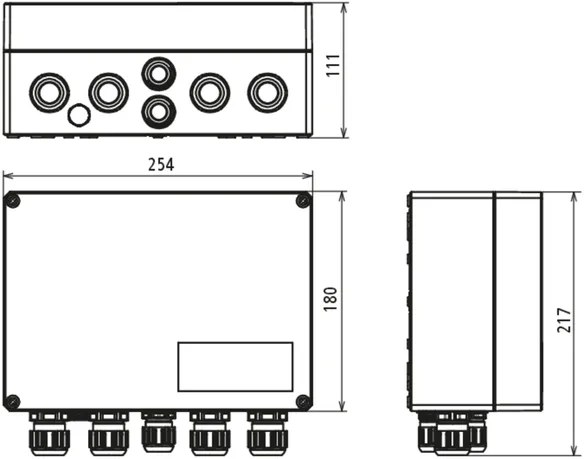

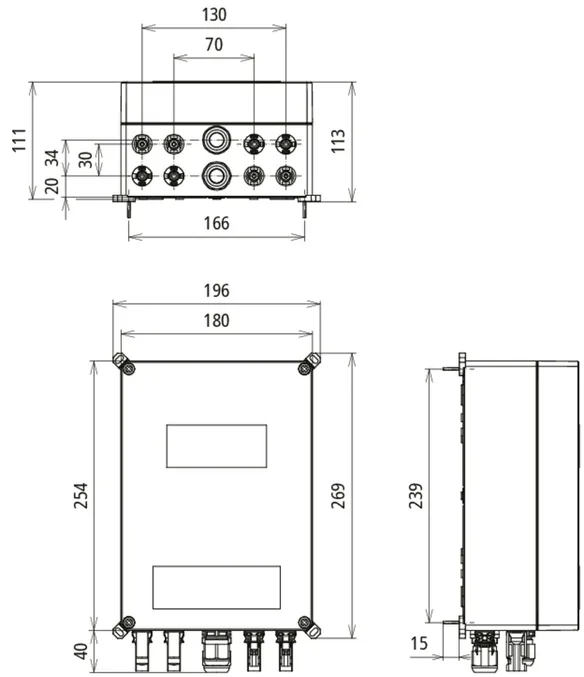

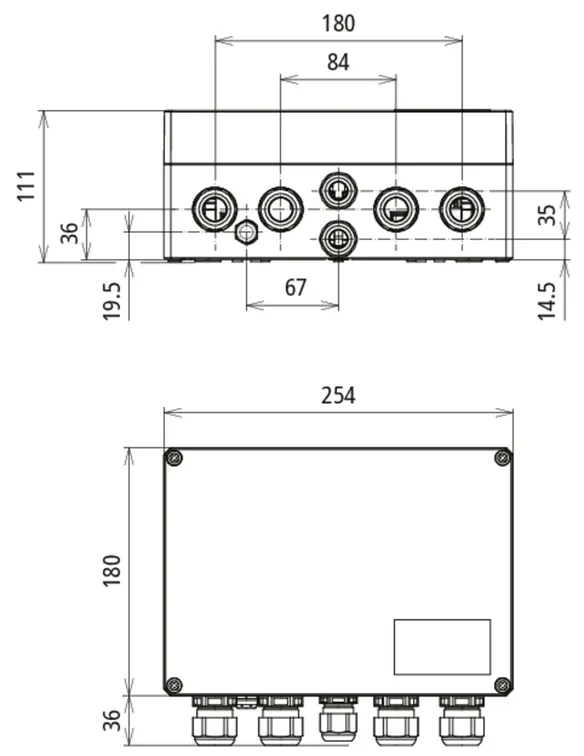

Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 2 fissaggi a vite quadrupli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S
Art.: 900921
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite quadrupli
Numero entrate cavi	2x M20

Prodotto 900921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900921 è stato aggiunto al carrello.

Apri Web-Shop

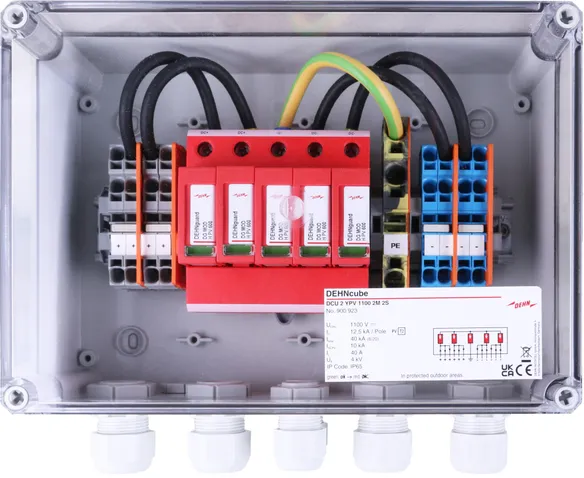

DEHNcube 2 YPV 1100 2M 2S

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1100 V DC per la protezione di due ingressi MPP e due stringhe ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

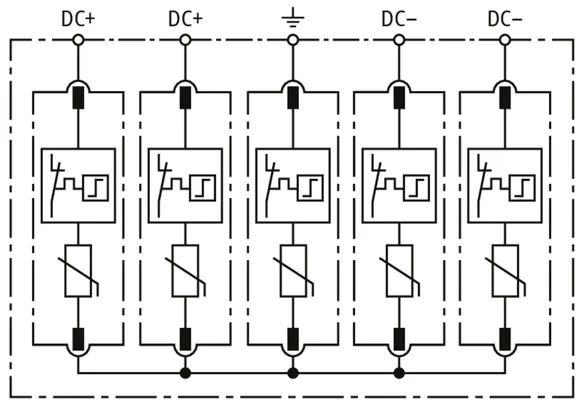

Art. 900923 DCU 2 YPV 1100 2M 2S

GTIN (EAN) 4013364492400, Codice doganale (EU): 85372091, Peso lordo: 2.21 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

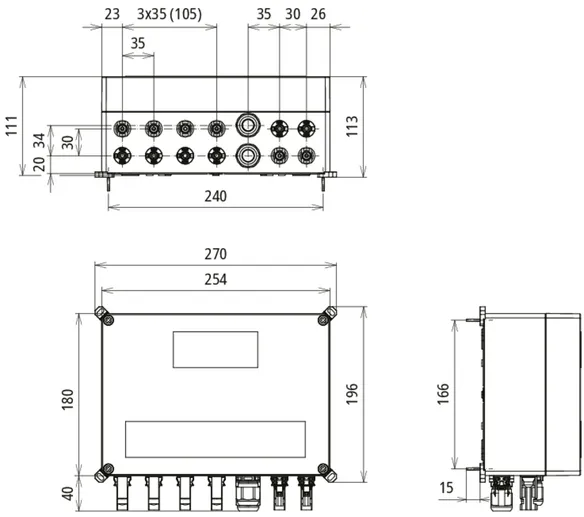

Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 2S
Art.: 900923
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20

Prodotto 900923 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900923 è stato aggiunto al carrello.

Apri Web-Shop

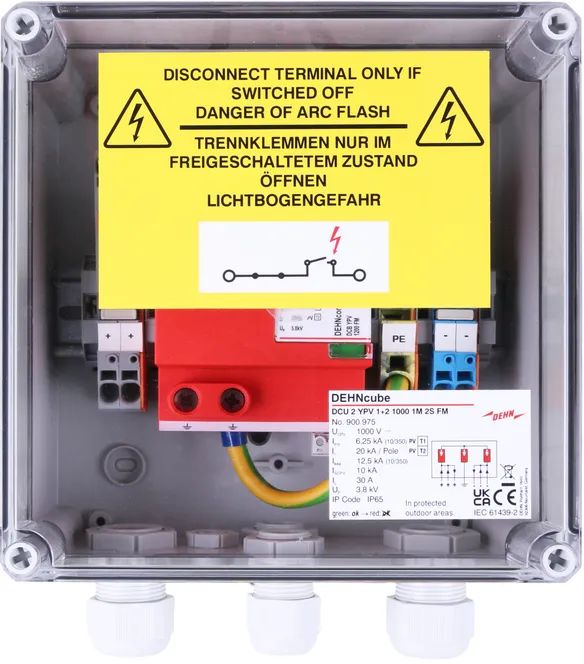

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1000 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

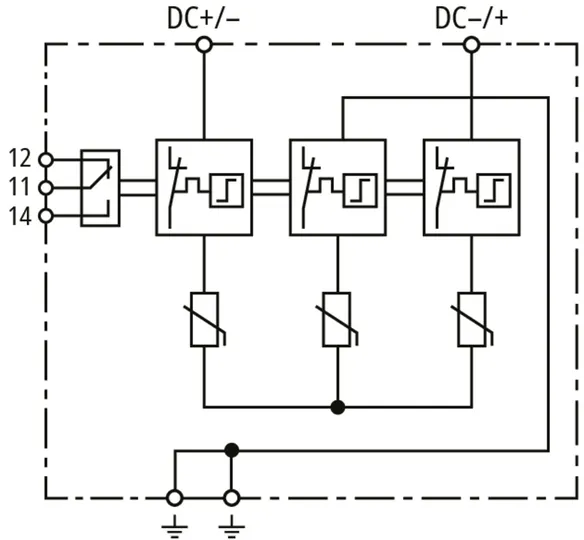

Art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN (EAN) 4013364520318, Codice doganale (EU): 85371098, Peso lordo: 1.85 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA

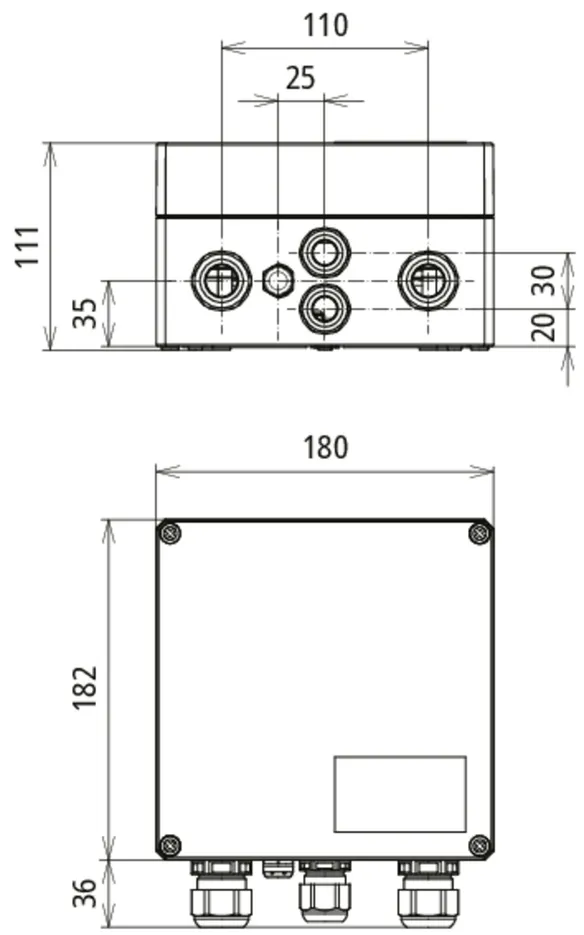

Dimensioni: 182 x 180 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
Art.: 900975
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Prodotto 900975 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900975 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1000 V DC per la protezione di due ingressi MPP e una stringa.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

Art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN (EAN) 4013364520295, Codice doganale (EU): 85371098, Peso lordo: 2.69 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

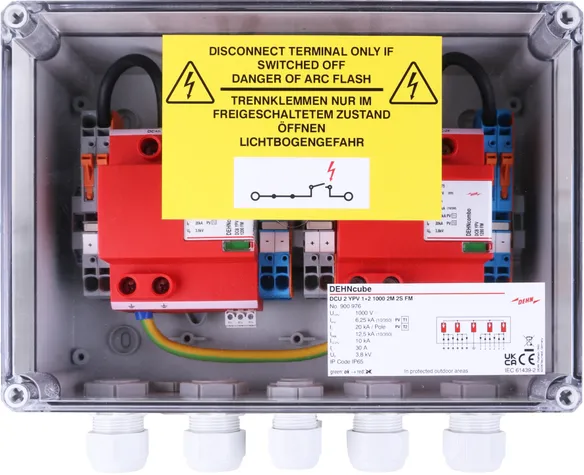

Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 2M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA

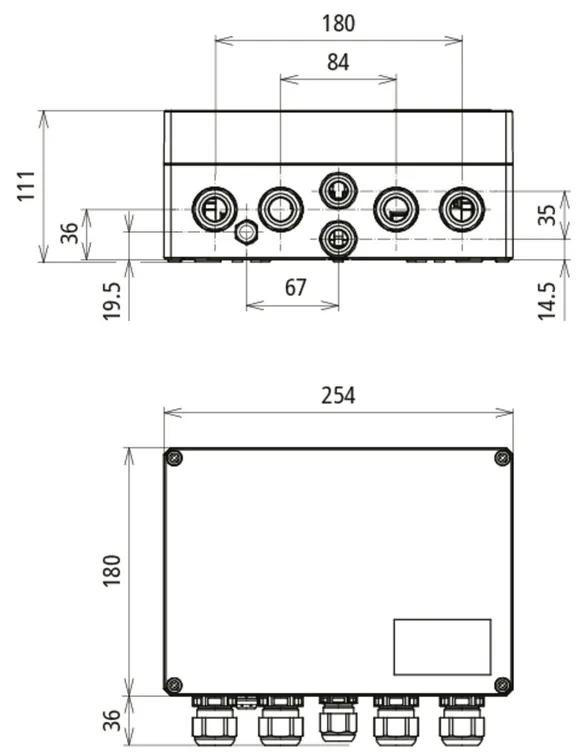

Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
Art.: 900976
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Prodotto 900976 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900976 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1000 V DC per la protezione di tre ingressi MPP e due stringhe ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

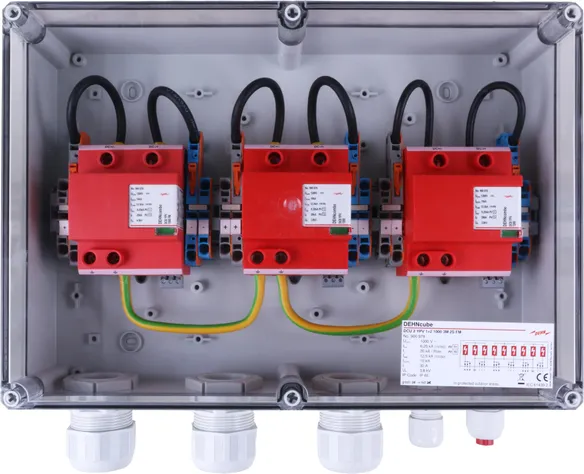

Art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN (EAN) 4013364534766, Codice doganale (EU): 85372091, Peso lordo: 3.58 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di tre ingressi MPP e
due stringhe ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA

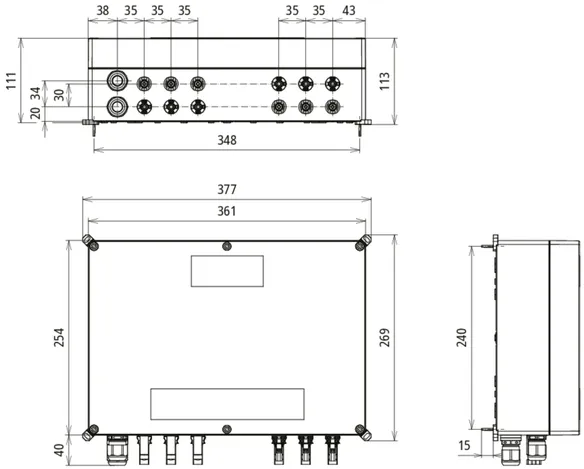

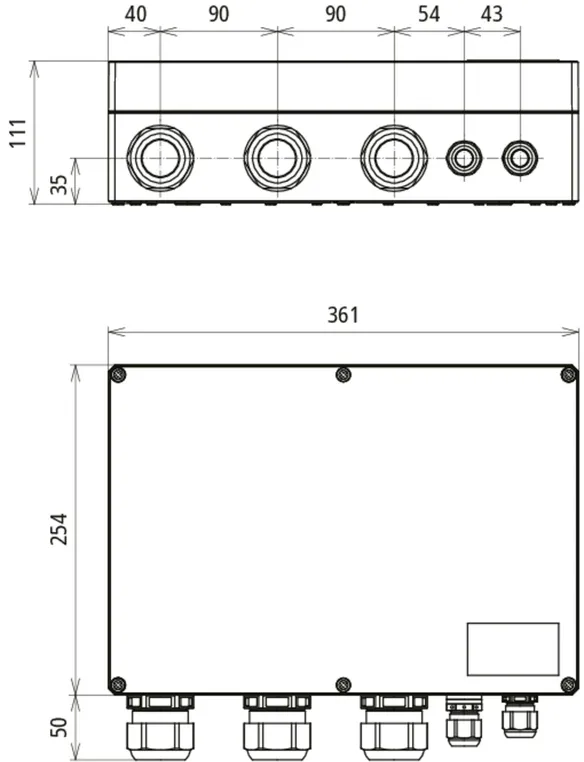

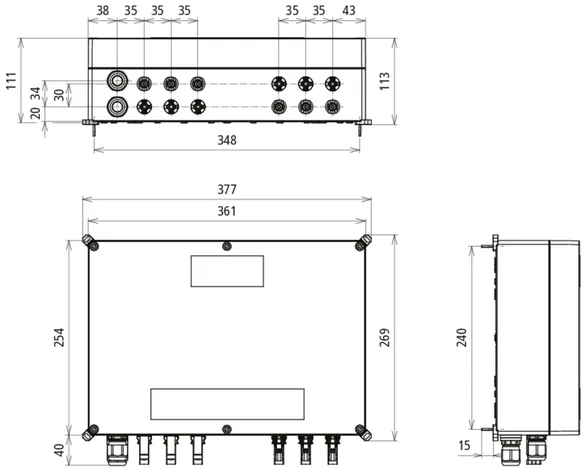

Dimensioni: 361 x 254 x 111 mm
Passante per cavi: 3 fissaggi a vite sestupli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
Art.: 900978
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3 fissaggi a vite sestupli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Prodotto 900978 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900978 è stato aggiunto al carrello.

Apri Web-Shop

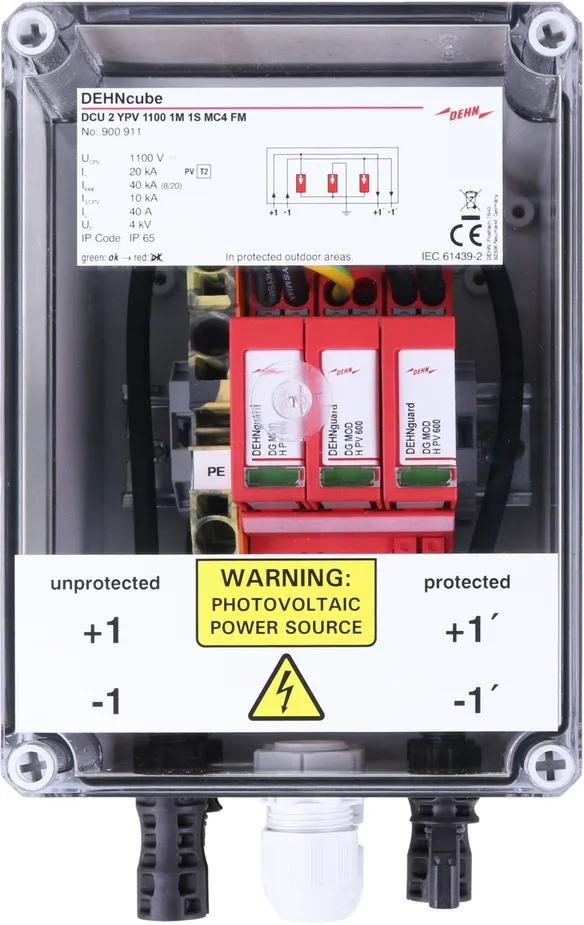

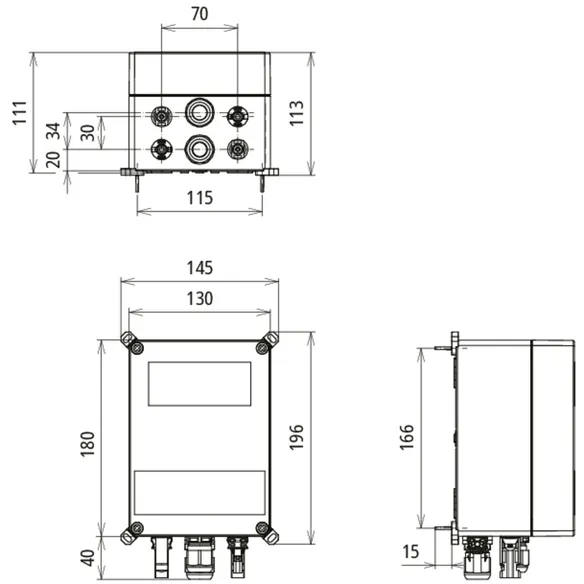

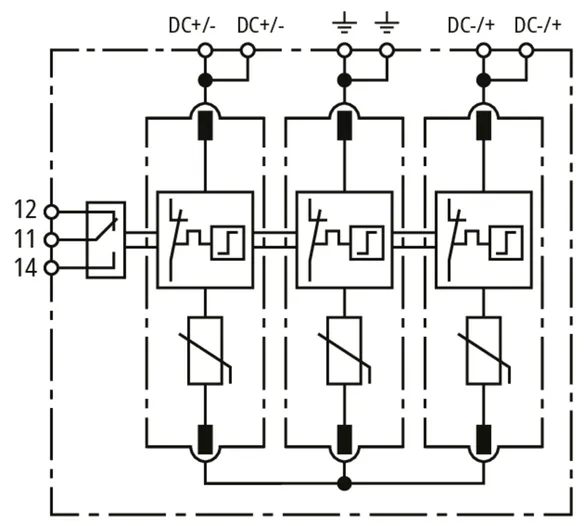

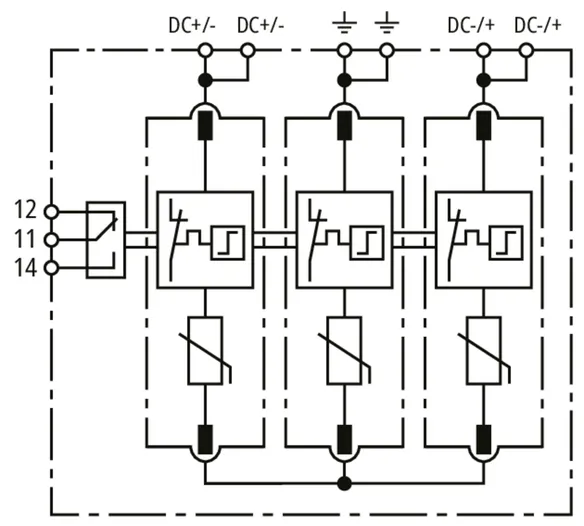

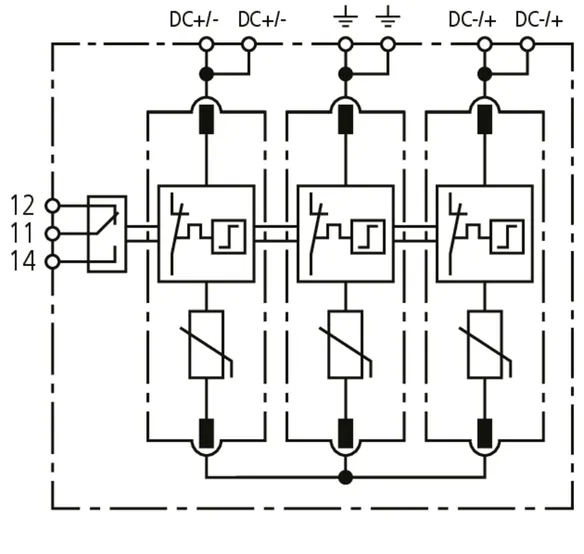

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 Prodotto

Art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN (EAN) 4013364529182, Codice doganale (EU): 85372091, Peso lordo: 1027.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

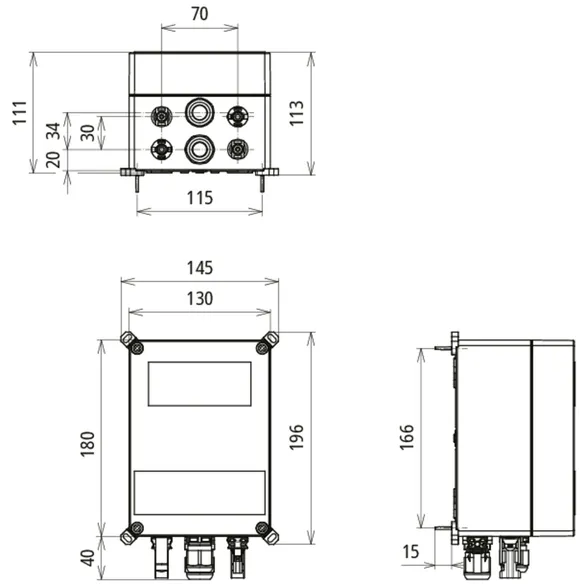

Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
Art.: 900911
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm² monofilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Prodotto 900911 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900911 è stato aggiunto al carrello.

Apri Web-Shop

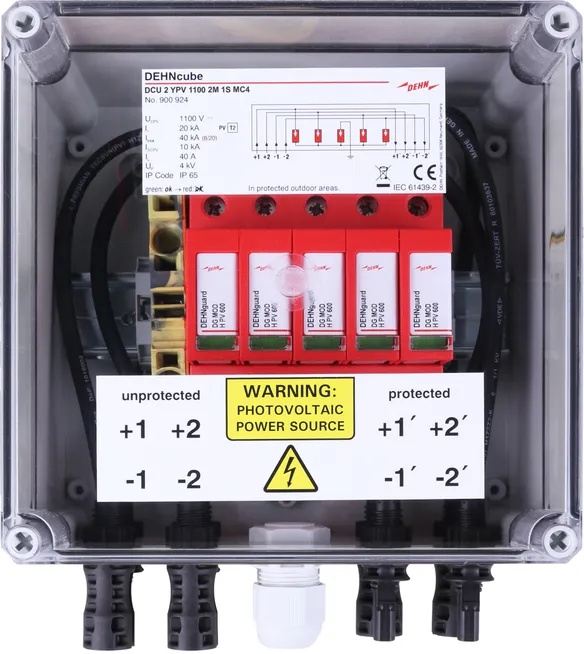

DEHNcube 2 YPV 1100 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 Prodotto

Art. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN (EAN) 4013364529205, Codice doganale (EU): 85372091, Peso lordo: 1963.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1100 2M 1S MC4
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

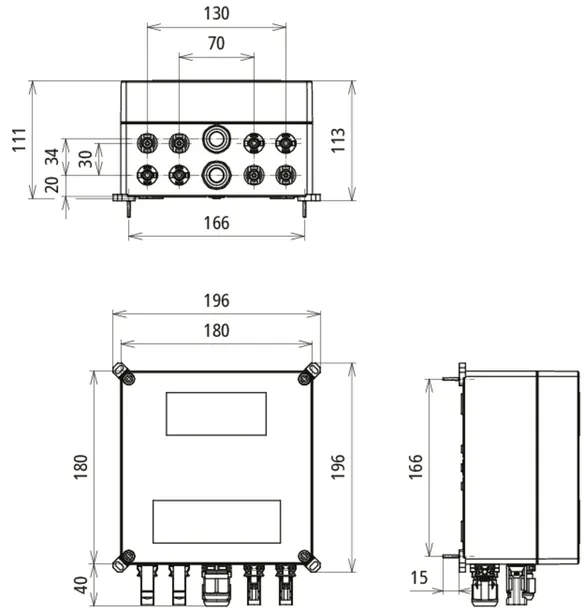

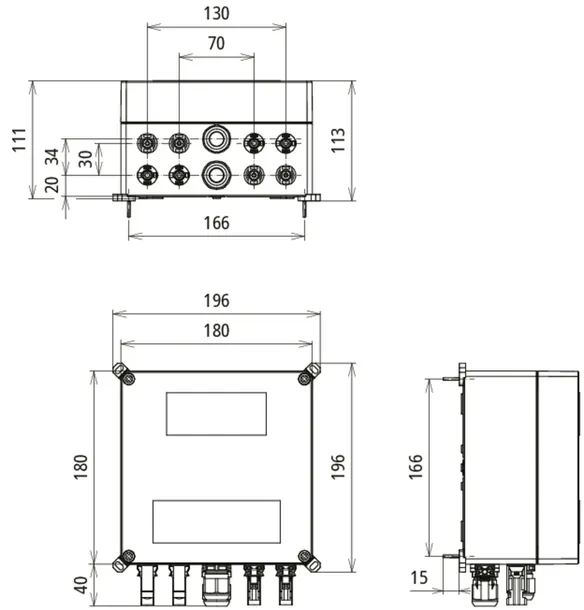

Dimensioni: 180 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
Art.: 900924
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Prodotto 900924 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900924 è stato aggiunto al carrello.

Apri Web-Shop

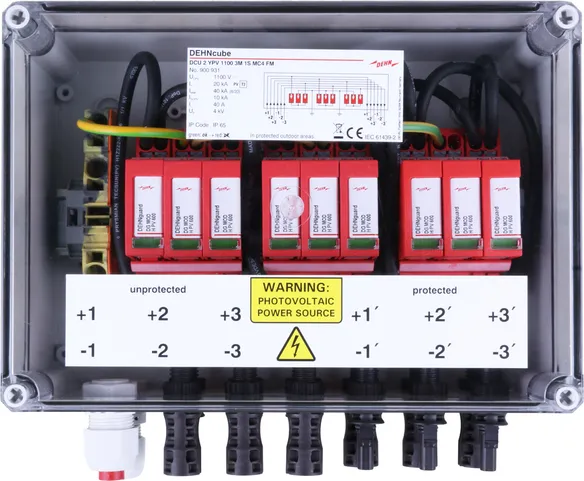

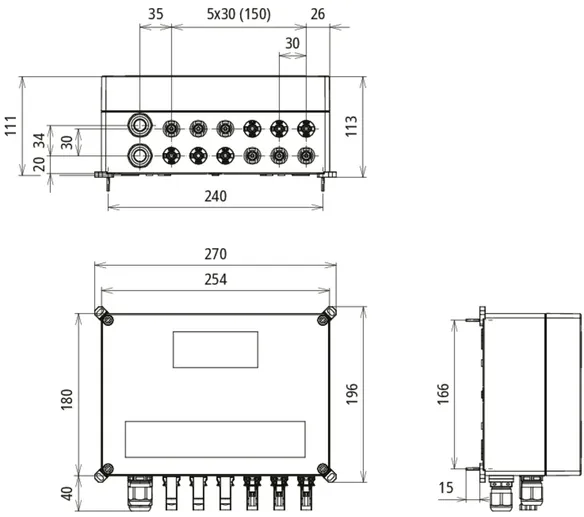

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di tre ingressi MPP e una stringa ciascuno.

1 Prodotto

Art. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN (EAN) 4013364534742, Codice doganale (EU): 85372091, Peso lordo: 2.24 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di tre ingressi MPP
e una stringa ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
In: (8/20) 20 kA / polo
Totale: (8/20) 40 kA
Up: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
Art.: 900931
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Prodotto 900931 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900931 è stato aggiunto al carrello.

Apri Web-Shop

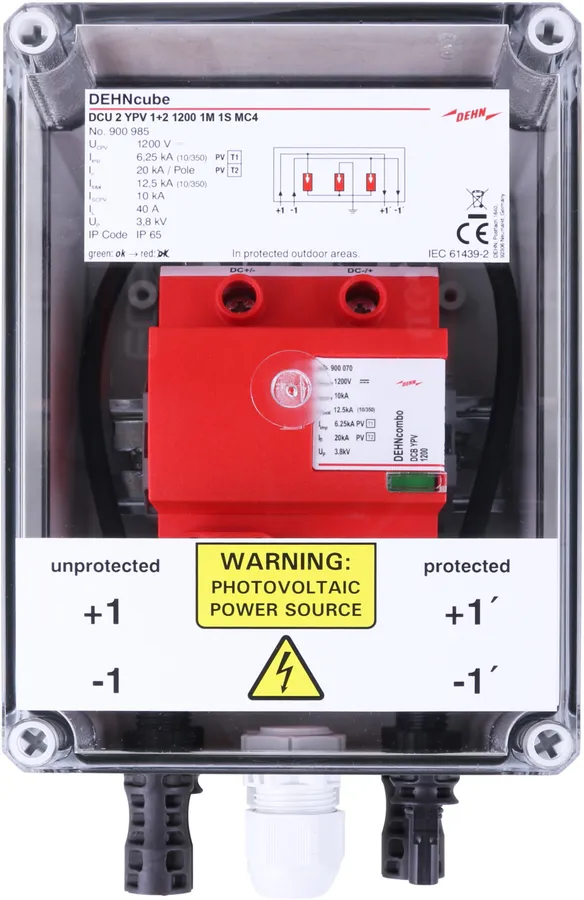

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 Prodotto

Art. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN (EAN) 4013364529199, Codice doganale (EU): 85372091, Peso lordo: 1169.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

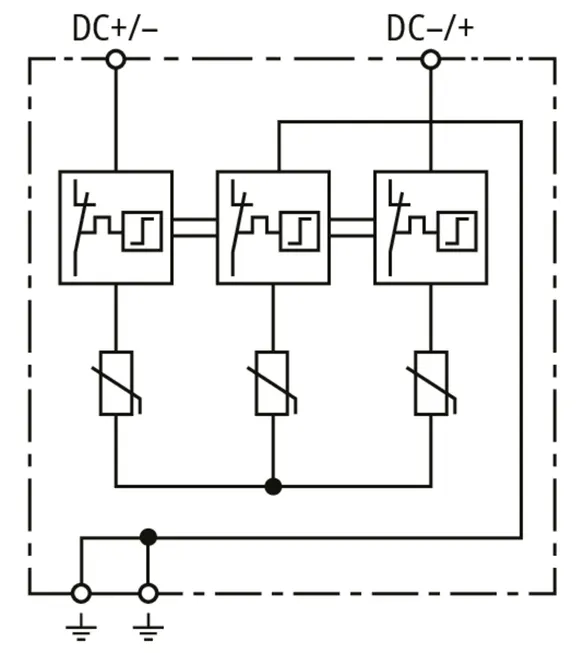

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
Art.: 900985
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm²multifilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Prodotto 900985 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900985 è stato aggiunto al carrello.

Apri Web-Shop

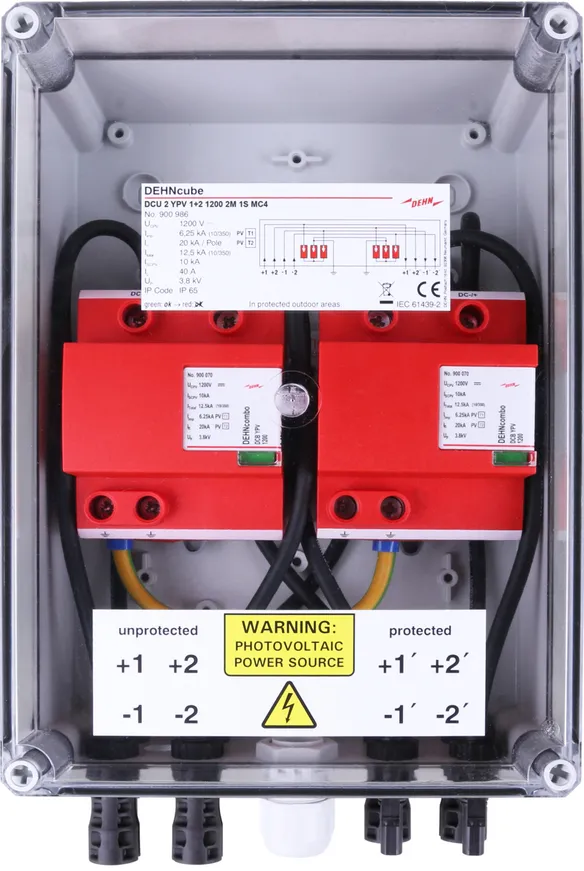

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 Prodotto

Art. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN (EAN) 4013364529212, Codice doganale (EU): 85372091, Peso lordo: 2.76 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA

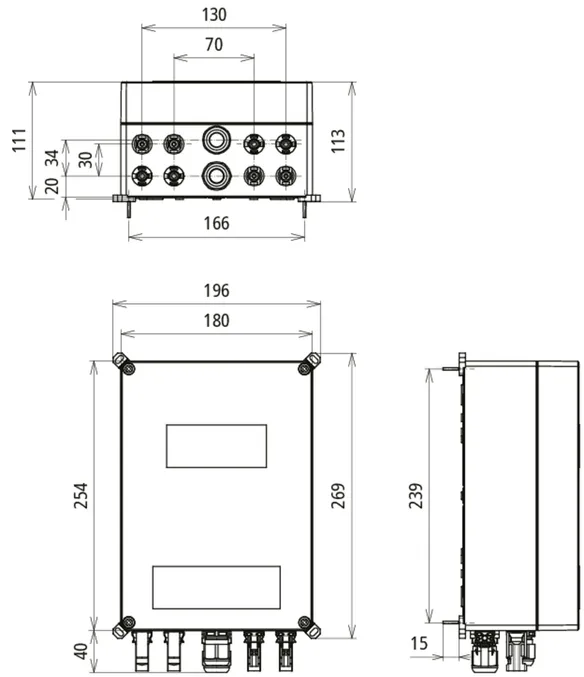

Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
Art.: 900986
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 spine Original MC4 (PV-ADS4-EVO 2A), 4 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Prodotto 900986 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900986 è stato aggiunto al carrello.

Apri Web-Shop

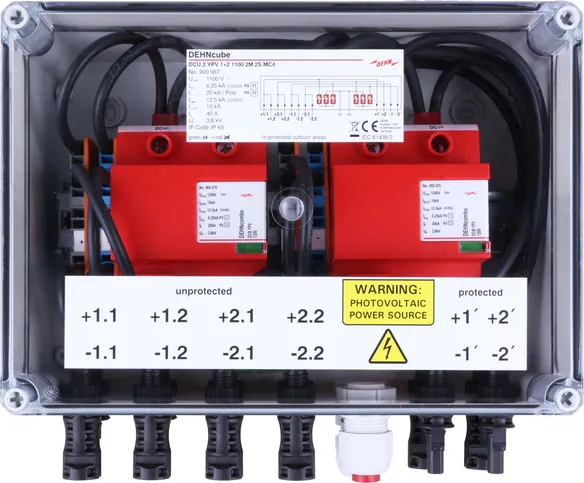

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1200 V DC per la protezione di due ingressi MPP e due stringhe ciascuno.

1 Prodotto

Art. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN (EAN) 4013364534735, Codice doganale (EU): 85372091, Peso lordo: 2.31 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA

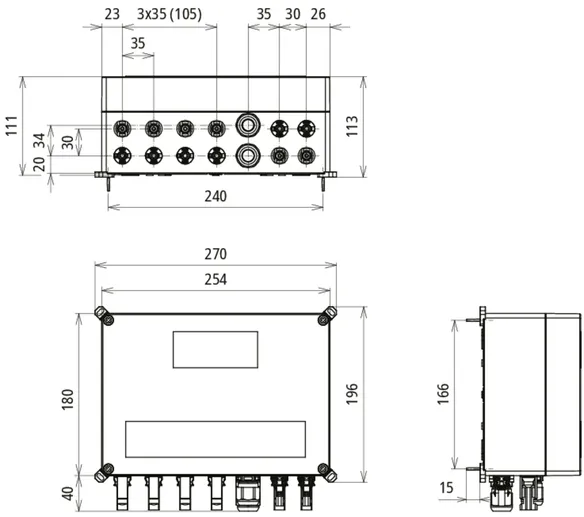

Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
Art.: 900987
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Prodotto 900987 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900987 è stato aggiunto al carrello.

Apri Web-Shop

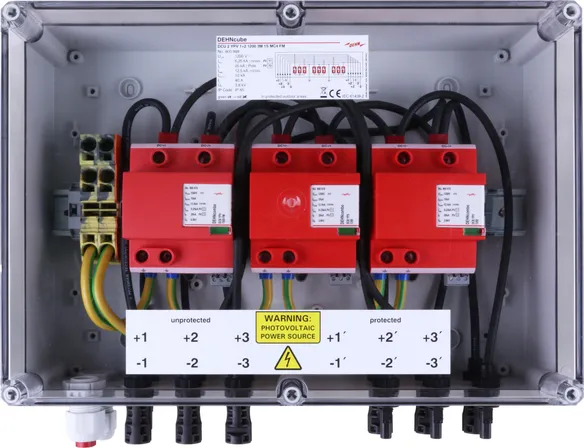

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di tre ingressi MPP e una stringa ciascuno.

1 Prodotto

Art. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN (EAN) 4013364534759, Codice doganale (EU): 85372091, Peso lordo: 3.70 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di tre ingressi MPP
e una stringa ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 361 x 254 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Art.: 900988
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Prodotto 900988 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900988 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Art. 900910 DCU YPV SCI 1000 1M

Non siete autorizzati per eseguire un download 900910.stp

Non siete autorizzati per eseguire un download 900910.igs

Non siete autorizzati per eseguire un download 900910.jt

Non siete autorizzati per eseguire un download 900910.dwg

Non siete autorizzati per eseguire un download 900910m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900910.wspak

Non siete autorizzati per eseguire un download DEHN.900910.edz

Prodotto 900910 è stato aggiunto al blocco note.

Prodotto 900910 è stato aggiunto al carrello.

DEHNcube YPV SCI 1000 2M

Art. 900920 DCU YPV SCI 1000 2M

Non siete autorizzati per eseguire un download 900920.stp

Non siete autorizzati per eseguire un download 900920.igs

Non siete autorizzati per eseguire un download 900920.jt

Non siete autorizzati per eseguire un download 900920.dwg

Non siete autorizzati per eseguire un download 900920m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900920.wspak

Non siete autorizzati per eseguire un download DEHN.900920.edz

Prodotto 900920 è stato aggiunto al blocco note.

Prodotto 900920 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 2S

Art. 900913 DCU 2 YPV 1100 1M 2S

Non siete autorizzati per eseguire un download 900913.stp

Non siete autorizzati per eseguire un download 900913.igs

Non siete autorizzati per eseguire un download 900913.jt

Non siete autorizzati per eseguire un download 900913.dwg

Non siete autorizzati per eseguire un download 900913m_D.dxf

Prodotto 900913 è stato aggiunto al blocco note.

Prodotto 900913 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 1S

Art. 900921 DCU 2 YPV 1100 2M 1S

Non siete autorizzati per eseguire un download 900921.stp

Non siete autorizzati per eseguire un download 900921.igs

Non siete autorizzati per eseguire un download 900921.jt

Non siete autorizzati per eseguire un download 900921.dwg

Non siete autorizzati per eseguire un download 900921m_D.dxf

Prodotto 900921 è stato aggiunto al blocco note.

Prodotto 900921 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 2S

Art. 900923 DCU 2 YPV 1100 2M 2S

Non siete autorizzati per eseguire un download 900923.stp

Non siete autorizzati per eseguire un download 900923.igs

Non siete autorizzati per eseguire un download 900923.jt

Non siete autorizzati per eseguire un download 900923.dwg

Non siete autorizzati per eseguire un download 900923m_D.dxf

Prodotto 900923 è stato aggiunto al blocco note.

Prodotto 900923 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Non siete autorizzati per eseguire un download 900975.stp

Non siete autorizzati per eseguire un download 900975.igs

Non siete autorizzati per eseguire un download 900975.jt

Non siete autorizzati per eseguire un download 900975.dwg

Non siete autorizzati per eseguire un download 900975m_D.dxf

Prodotto 900975 è stato aggiunto al blocco note.

Prodotto 900975 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Non siete autorizzati per eseguire un download 900976.stp

Non siete autorizzati per eseguire un download 900976.igs

Non siete autorizzati per eseguire un download 900976.jt

Non siete autorizzati per eseguire un download 900976.dwg

Non siete autorizzati per eseguire un download 900976m_D.pdf

Prodotto 900976 è stato aggiunto al blocco note.

Prodotto 900976 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Non siete autorizzati per eseguire un download 900978m_D.dxf

Prodotto 900978 è stato aggiunto al blocco note.

Prodotto 900978 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Non siete autorizzati per eseguire un download 900911_900985.stp

Non siete autorizzati per eseguire un download 900911_900985.igs

Non siete autorizzati per eseguire un download 900911_900985.jt

Non siete autorizzati per eseguire un download 900911_900985.dwg

Non siete autorizzati per eseguire un download 900911_900985m_D.dxf
