DEHNcombo

Scaricatore combinato precablato Tipo 1 + Tipo 2 per circuiti elettrici di generatori fotovoltaici
Il circuito a Y collaudato e resistente ai guasti evita danni della protezione da sovratensione in caso di guasti all’isolamento nel circuito del generatore
Tensione di misurazione uguale per tutti i circuiti, quindi utilizzabile in tutti i sistemi di terra
Design dell'involucro ottimizzato per quanto riguarda l’ingombro, progettato per tensioni fino a 1500 V DC in un involucro con una larghezza di sole 4 unità
Provato secondo IEC 61643-31 / EN 61643-31 / EN 50539-11
Utilizzabile nei sistemi FV secondo IEC 60364-7-712 / DIN VDE 0100-712
Indicazione di funzionamento/ guasto attraverso la segnalazione verde/rossa nell’apposita finestrella

Filtro prodotti

DEHNcombo YPV ...

Scaricatore combinato per sistemi di alimentazione fotovoltaici fino a 1500 V DC.

2 Prodotti

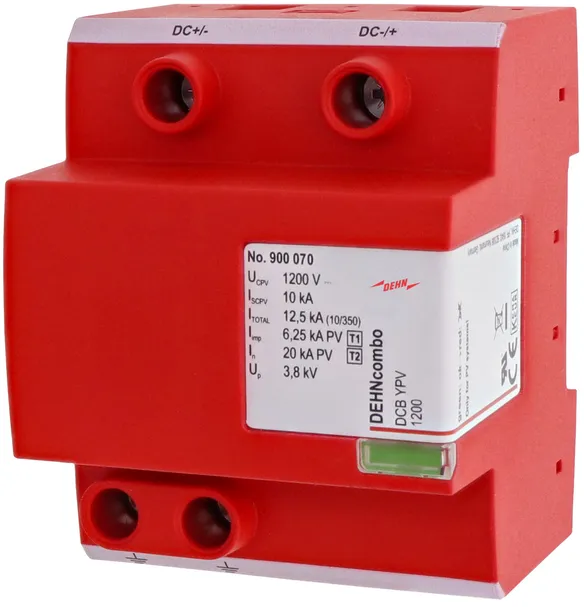

Art. 900070 DCB YPV 1200

GTIN (EAN) 6942299504521, Codice doganale (EU): 85354000, Peso lordo: 639.16 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

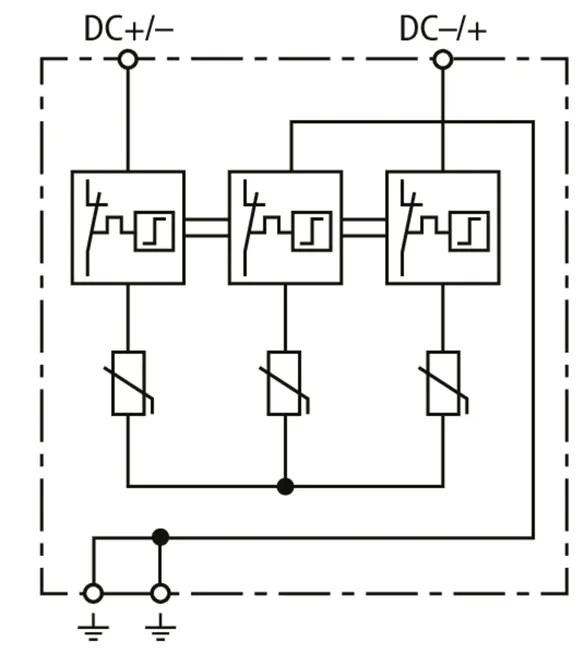

Scaricatore combinato DEHNcombo YPV 1200
Scaricatore combinato multipolare Tipo 1 + Tipo 2
per circuiti elettrici di generatori fotovoltaici fino a 1200 V DC
con unità di manovra in corrente continua a 3 gradini
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo EN 50539-11
Utilizzabile secondo IEC 60364-7-712
Dispositivo combinato di sezionamento e di corto circuito
Indicazione di guasto
Tensione max. FV : <= 1200 V DC
Corrente di scarica complessiva: 12,5 kA
Livello di protezione: <= 3,8 kV
Tenuta al corto circuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DCB YPV 1200
Art.: 900070
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Omologazioni	KEMA, UL

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Livello di protezione [DC+ -> DC-] (U_P )	< 3,8 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

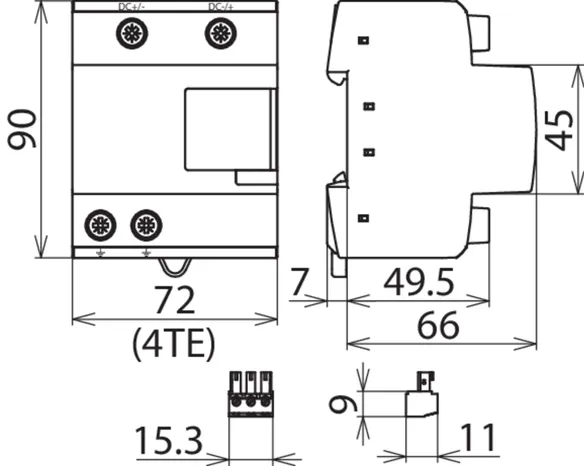

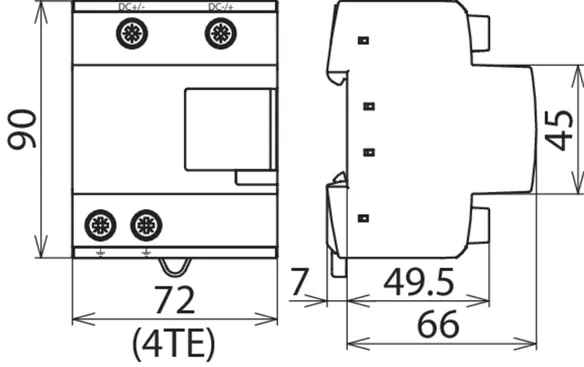

Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Prodotto 900070 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900070 è stato aggiunto al carrello.

Apri Web-Shop

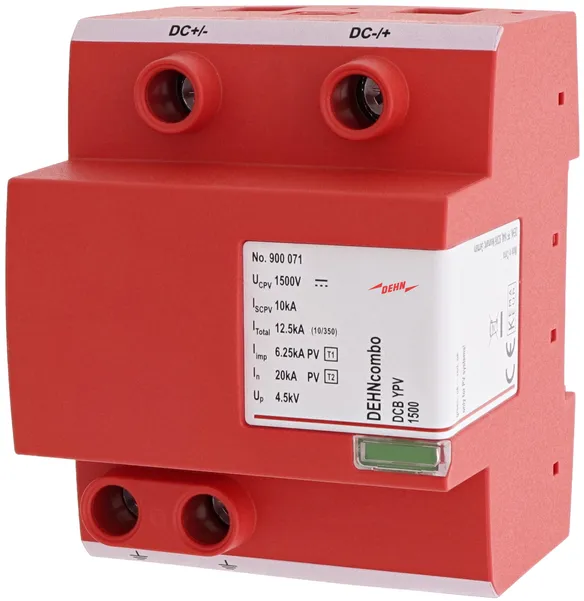

Art. 900071 DCB YPV 1500

GTIN (EAN) 6942299504545, Codice doganale (EU): 85354000, Peso lordo: 636.22 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNcombo YPV SCI 1500
Scaricatore combinato multipolare Tipo 1 + Tipo 2
per circuiti elettrici di generatori fotovoltaici fino a 1500 V DC
con unità di manovra in corrente continua a 3 gradini
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo EN 50539-11
Utilizzabile secondo CEI 60364-7-712
Dispositivo combinato di sezionamento e di corto circuito
Indicazione di guasto
Tensione max. FV : <= 1500 V DC
Corrente di scarica complessiva: 12,5 kA
Livello di protezione: <= 4,5 kV
Tenuta al corto circuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DCB YPV 1500
Art.: 900071
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Omologazioni	KEMA, UL

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Livello di protezione [DC+ -> DC-] (U_P )	< 4,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Prodotto 900071 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900071 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcombo YPV ... FM

Scaricatore combinato per sistemi di alimentazione fotovoltaici fino a 1500 V DC; con contatto di scambio pulito per il telesegnalamento.

2 Prodotti

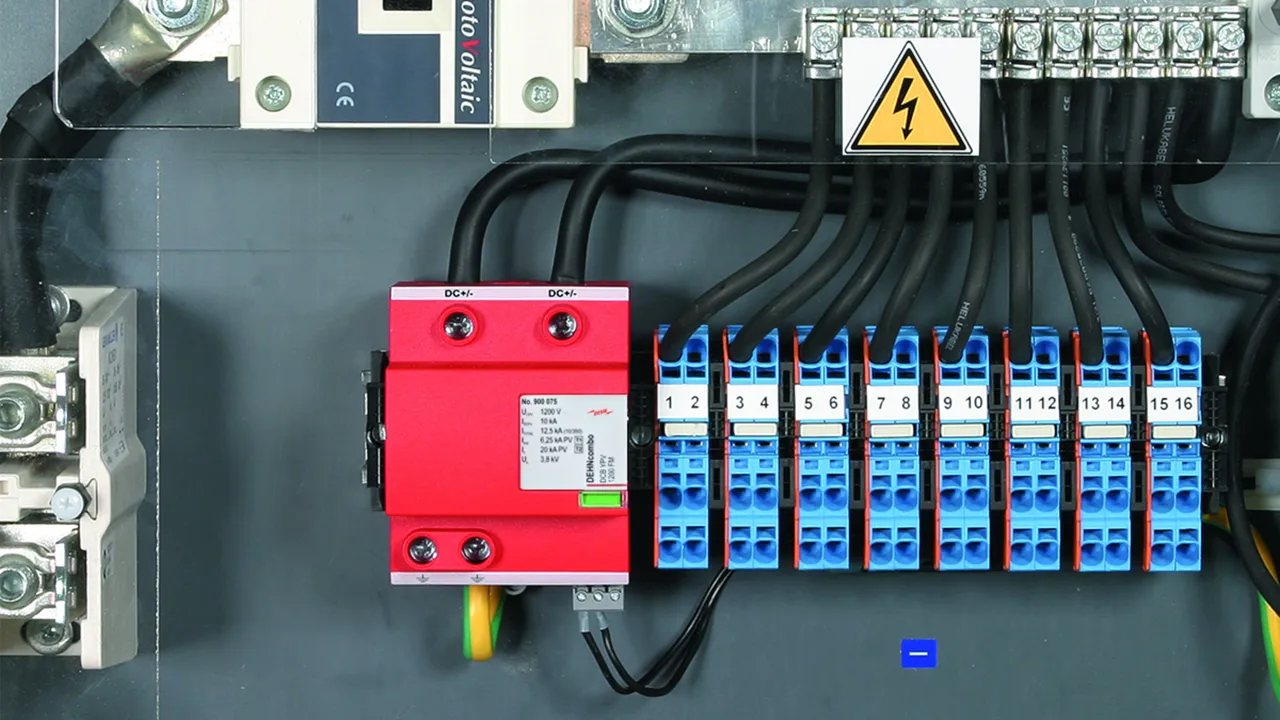

Art. 900075 DCB YPV 1200 FM

GTIN (EAN) 6942299504538, Codice doganale (EU): 85354000, Peso lordo: 587.94 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

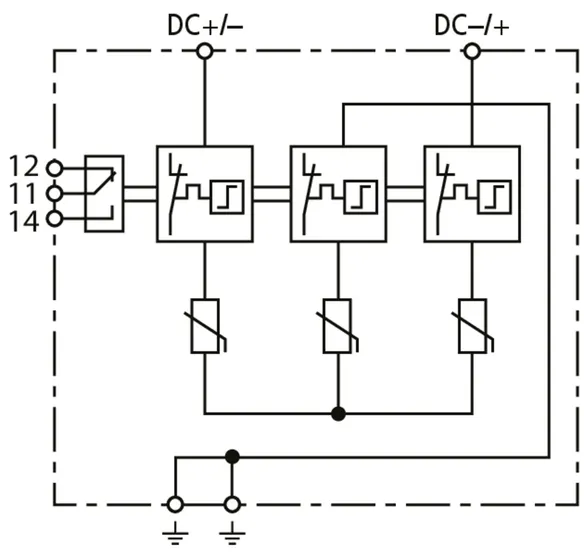

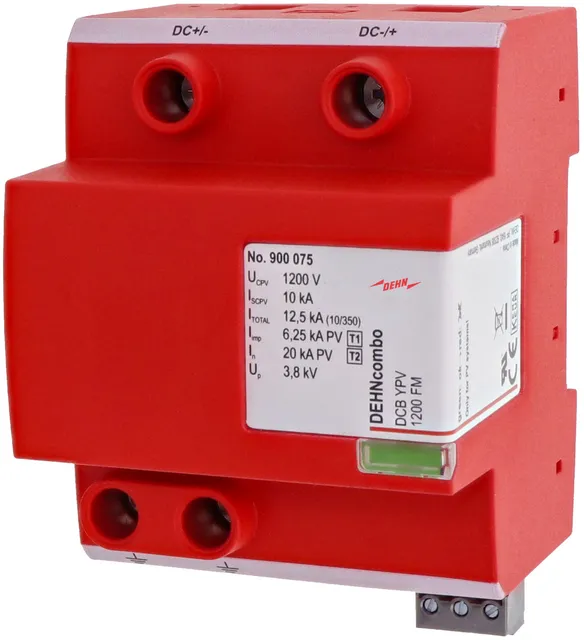

Scaricatore combinato DEHNcombo YPV 1200 FM
Scaricatore combinato Tipo 1 + Tipo 2
per circuiti elettrici di generatori fotovoltaici fino a 1200 V DC
con unità di manovra in corrente continua a 3 gradini
SPD Tipo 1 + Tipo 2 secondo EN 50539-11
Utilizzabile secondo IEC 60364-7-712
Dispositivo combinato di sezionamento e di corto circuito
con contatto di telesegnalamento
Indicazione di guasto
Tensione max. FV: <= 1200 V DC
Corrente di scarica complessiva: 12,5 kA
Livello di protezione: <= 3,8 kV
Tenuta al corto circuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DCB YPV 1200 FM
Art.: 900075
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Livello di protezione [DC+ -> DC-] (U_P )	< 3,8 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Prodotto 900075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900075 è stato aggiunto al carrello.

Apri Web-Shop

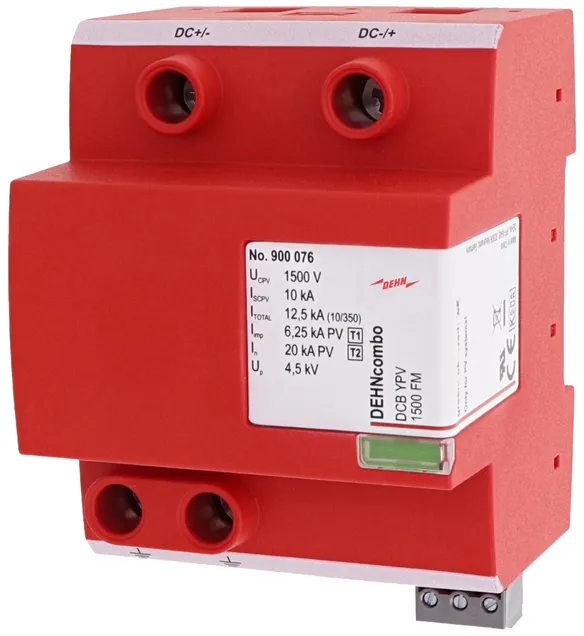

Art. 900076 DCB YPV 1500 FM

GTIN (EAN) 6942299504552, Codice doganale (EU): 85354000, Peso lordo: 638.51 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNcombo YPV SCI 1500 FM
Scaricatore combinato multipolare Tipo 1 + Tipo 2
per circuiti elettrici di generatori fotovoltaici fino a 1500 V DC
con unità di manovra in corrente continua a 3 gradini
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo EN 50539-11
Utilizzabile secondo IEC 60364-7-712
Dispositivo combinato di sezionamento e di corto circuito
con contatto di telesegnalamento
Indicazione di guasto
Tensione max. FV : <= 1500 V DC
Corrente di scarica complessiva: 12,5 kA
Livello di protezione: <= 4,5 kV
Tenuta al corto circuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DCB YPV 1500 FM
Art.: 900076
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Livello di protezione [DC+ -> DC-] (U_P )	< 4,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Prodotto 900076 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900076 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcombo MOD ...

4 Prodotti

Art. 971020 DCB MOD 600

GTIN (EAN) 4013364532861, Peso lordo: 0.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Modulo di protezione varistore DCB MOD 600
Modulo di protezione a innesto per
DEHNcombo modulare
Classificazione SPD tipo 1 + tipo 2secondo la norma
EN 61643-31 della famiglia di prodotti Red/Line
Tecnologia a varistore ad alta efficienza
Tensione massima continuativa: 600 V DC
Corrente impulsiva nominale di scarica: 20 kA (8/20)
Corrente impulsiva di fulmine: 6,25 kA (10/350)
Tenuta al cortocircuito (Iscpv): 20 kA DC
Indicazione di difetto

Fabbricato: DEHN
Tipo: DCB MOD 600
Art.: 971020
o similare.

Caratteristiche tecniche

Tensione max. FV [DC+ -> DC-] (U_CPV )	600 V
Tenuta al corto circuito (I_SCPV )	20 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Omologazioni	DEKRA, UL

Tensione max. FV [DC+ -> DC-] (U_CPV )	600 V
Tenuta al corto circuito (I_SCPV )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Omologazioni	DEKRA, UL

Prodotto 971020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971020 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971021 DCB MOD 750

GTIN (EAN) 4013364532878, Peso lordo: 0.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Modulo di protezione varistore DCB MOD 750
Modulo di protezione a innesto per
DEHNcombo modulare
Classificazione SPD tipo 1 + tipo 2secondo la norma
EN 61643-31 della famiglia di prodotti Red/Line
Tecnologia a varistore ad alta efficienza
Tensione massima continuativa: 750 V DC
Corrente impulsiva nominale di scarica: 20 kA (8/20)
Corrente impulsiva di fulmine: 6,25 kA (10/350)
Tenuta al cortocircuito (Iscpv): 30 kA DC
Indicazione di difetto

Fabbricato: DEHN
Tipo: DCB MOD 750
Art.: 971021
o similare.

Caratteristiche tecniche

Tensione max. FV [DC+ -> DC-] (U_CPV )	750 V
Tenuta al corto circuito (I_SCPV )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Omologazioni	DEKRA, UL

Tensione max. FV [DC+ -> DC-] (U_CPV )	750 V
Tenuta al corto circuito (I_SCPV )	30 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Omologazioni	DEKRA, UL

Prodotto 971021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971022 DCB MOD Y 600

GTIN (EAN) 4013364532885, Peso lordo: 0.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Modulo di protezione varistore DCB MOD Y 600
Modulo di protezione a innesto per
DEHNcombo modulare
Classificazione SPD tipo 1 + tipo 2secondo la norma
EN 61643-31 della famiglia di prodotti Red/Line
Tecnologia a varistore ad alta efficienza
Tensione massima continuativa: 600 V DC
Corrente impulsiva nominale di scarica: 20 kA (8/20)
Corrente impulsiva di fulmine: 12,5 kA (10/350)
Tenuta al cortocircuito (Iscpv): 20 kA DC
Indicazione di difetto

Fabbricato: DEHN
Tipo: DCB MOD Y 600
Art.: 971022
o similare.

Caratteristiche tecniche

Tensione max. FV [DC+ -> DC-] (U_CPV )	600 V
Tenuta al corto circuito (I_SCPV )	20 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12,5 kA
Omologazioni	DEKRA, UL

Tensione max. FV [DC+ -> DC-] (U_CPV )	600 V
Tenuta al corto circuito (I_SCPV )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12,5 kA
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Omologazioni	DEKRA, UL

Prodotto 971022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971022 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971023 DCB MOD Y 750

GTIN (EAN) 4013364532892, Peso lordo: 0.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Modulo di protezione varistore DCB MOD Y 750
Modulo di protezione a innesto per
DEHNcombo modulare
Classificazione SPD tipo 1 + tipo 2secondo la norma
EN 61643-31 della famiglia di prodotti Red/Line
Tecnologia a varistore ad alta efficienza
Tensione massima continuativa: 750 V DC
Corrente impulsiva nominale di scarica: 20 kA (8/20)
Corrente impulsiva di fulmine: 12,5 kA (10/350)
Tenuta al cortocircuito (Iscpv): 30 kA DC
Indicazione di difetto

Fabbricato: DEHN
Tipo: DCB MOD Y 750
Art.: 971023
o similare.

Caratteristiche tecniche

Tensione max. FV [DC+ -> DC-] (U_CPV )	750 V
Tenuta al corto circuito (I_SCPV )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12.5 kA
Omologazioni	DEKRA, UL

Tensione max. FV [DC+ -> DC-] (U_CPV )	750 V
Tenuta al corto circuito (I_SCPV )	30 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12.5 kA
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Omologazioni	DEKRA, UL

Prodotto 971023 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971023 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Art. 900070 DCB YPV 1200

Prodotto 900070 è stato aggiunto al blocco note.

Prodotto 900070 è stato aggiunto al carrello.

Art. 900071 DCB YPV 1500

Prodotto 900071 è stato aggiunto al blocco note.

Prodotto 900071 è stato aggiunto al carrello.

DEHNcombo YPV ... FM

Art. 900075 DCB YPV 1200 FM

Prodotto 900075 è stato aggiunto al blocco note.

Prodotto 900075 è stato aggiunto al carrello.

Art. 900076 DCB YPV 1500 FM

Prodotto 900076 è stato aggiunto al blocco note.

Prodotto 900076 è stato aggiunto al carrello.

DEHNcombo MOD ...

Art. 971020 DCB MOD 600

Prodotto 971020 è stato aggiunto al blocco note.

Prodotto 971020 è stato aggiunto al carrello.

Art. 971021 DCB MOD 750

Prodotto 971021 è stato aggiunto al blocco note.

Prodotto 971021 è stato aggiunto al carrello.

Art. 971022 DCB MOD Y 600

Prodotto 971022 è stato aggiunto al blocco note.

Prodotto 971022 è stato aggiunto al carrello.

Art. 971023 DCB MOD Y 750

Prodotto 971023 è stato aggiunto al blocco note.

Prodotto 971023 è stato aggiunto al carrello.

DEHNcombo

DEHNcombo YPV ...

Art. 900070 DCB YPV 1200

Non siete autorizzati per eseguire un download 900060.stp

Non siete autorizzati per eseguire un download 900060.igs

Non siete autorizzati per eseguire un download 900060.jt

Non siete autorizzati per eseguire un download 900060.dwg

Non siete autorizzati per eseguire un download 900060m_E.dxf

Non siete autorizzati per eseguire un download 900070_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900070.wspak

Prodotto 900070 è stato aggiunto al blocco note.

Prodotto 900070 è stato aggiunto al carrello.

Art. 900071 DCB YPV 1500

Non siete autorizzati per eseguire un download 900060.stp

Non siete autorizzati per eseguire un download 900060.igs

Non siete autorizzati per eseguire un download 900060.jt

Non siete autorizzati per eseguire un download 900060.dwg

Non siete autorizzati per eseguire un download 900060m_E.dxf

Non siete autorizzati per eseguire un download DEHN.900060.edz

Non siete autorizzati per eseguire un download DEHN.900071.wspak

Prodotto 900071 è stato aggiunto al blocco note.

Prodotto 900071 è stato aggiunto al carrello.

DEHNcombo YPV ... FM

Art. 900075 DCB YPV 1200 FM

Non siete autorizzati per eseguire un download 900065.stp

Non siete autorizzati per eseguire un download 900065.igs

Non siete autorizzati per eseguire un download 900065.jt

Non siete autorizzati per eseguire un download 900065.dwg

Non siete autorizzati per eseguire un download 900065m_E.dxf

Non siete autorizzati per eseguire un download 900075_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900075.wspak

Prodotto 900075 è stato aggiunto al blocco note.

Prodotto 900075 è stato aggiunto al carrello.

Art. 900076 DCB YPV 1500 FM

Non siete autorizzati per eseguire un download 900065.stp

Non siete autorizzati per eseguire un download 900065.igs

Non siete autorizzati per eseguire un download 900065.jt

Non siete autorizzati per eseguire un download 900065.dwg

Non siete autorizzati per eseguire un download 900065m_E.dxf

Non siete autorizzati per eseguire un download DEHN.900065.edz

Non siete autorizzati per eseguire un download DEHN.900076.wspak

Prodotto 900076 è stato aggiunto al blocco note.

Prodotto 900076 è stato aggiunto al carrello.

DEHNcombo MOD ...

Art. 971020 DCB MOD 600

Prodotto 971020 è stato aggiunto al blocco note.

Prodotto 971020 è stato aggiunto al carrello.

Art. 971021 DCB MOD 750

Prodotto 971021 è stato aggiunto al blocco note.

Prodotto 971021 è stato aggiunto al carrello.

Art. 971022 DCB MOD Y 600

Prodotto 971022 è stato aggiunto al blocco note.

Prodotto 971022 è stato aggiunto al carrello.

Art. 971023 DCB MOD Y 750

Prodotto 971023 è stato aggiunto al blocco note.

Prodotto 971023 è stato aggiunto al carrello.
