Staffa per piatto DEHNhold

Per il fissaggio di conduttori piatti, cavallotto con asola aperta, posa fissa del conduttore.
Utilizzabile per diversi materiali, p.es. Al, INOX, Fe/tZn e Cu.

Con filetto interno

1 Prodotto

Art. 274030 FBH ZS 30 M8 V2A

GTIN (EAN) 4013364130340, Codice doganale (EU): 85389099, Peso lordo: 35.90 g, UM: 50.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274030.stp

      Non siete autorizzati per eseguire un download 274030.stp

      Login
    • 274030.igs

      Non siete autorizzati per eseguire un download 274030.igs

      Login
    • 274030.jt

      Non siete autorizzati per eseguire un download 274030.jt

      Login
    • 274030.dwg

      Non siete autorizzati per eseguire un download 274030.dwg

      Login
    • 274030m_D.dxf

      Non siete autorizzati per eseguire un download 274030m_D.dxf

      Login

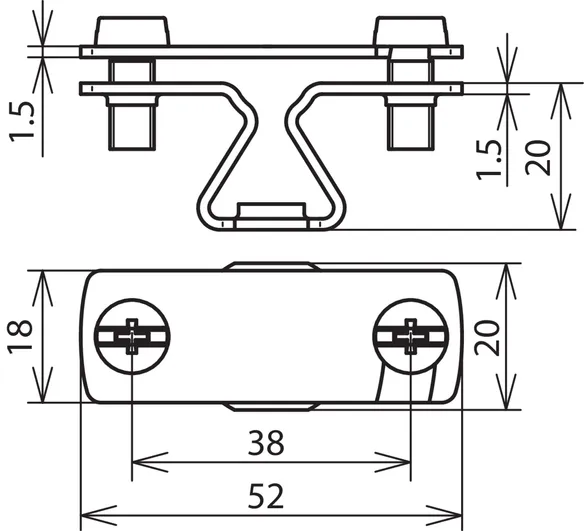

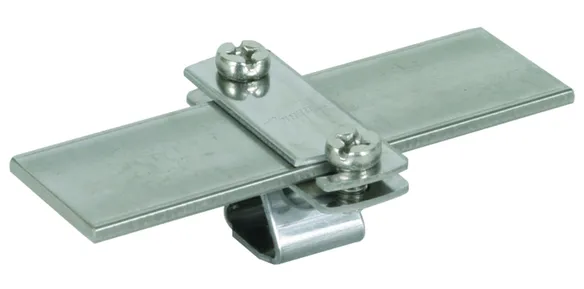

Staffa per nastro piatto DEHNhold con filetto interno INOX
Staffa per nastro piatto DEHNhold per il fissaggio di conduttori piatti
con cavallotto con fessura,
posa fissa del conduttore.
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Pt: 30 x 3,5 mm
Altezza staffa portafilo: 20 mm
Filetto staffa portafilo: M8

Fabbricato: DEHN
Tipo: FBH ZS 30 M8 V2A
Art.: 274030
o similare.



Caratteristiche tecniche

Materiale staffa portafilo INOX
Staffa portafilo serraggio Pt 30 x 3,5 mm
Staffa portafilo serraggio Td 6-10 mm
Altezza staffa portafilo 20 mm
Filetto staffa portafilo M8
Riferimento norma CEI EN 62561-4

Prodotto 274030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274030 è stato aggiunto al carrello.

Apri Web-Shop

Premontato con vite, zoccolo in materiale plastico e tassello

1 Prodotto

Art. 274230 FBH ZS 30 KS KD8X40 V2A

GTIN (EAN) 4013364130456, Codice doganale (EU): 85389099, Peso lordo: 46.90 g, UM: 50.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274230.stp

      Non siete autorizzati per eseguire un download 274230.stp

      Login
    • 274230.igs

      Non siete autorizzati per eseguire un download 274230.igs

      Login
    • 274230.jt

      Non siete autorizzati per eseguire un download 274230.jt

      Login
    • 274230.dwg

      Non siete autorizzati per eseguire un download 274230.dwg

      Login
    • 274230m_D.dxf

      Non siete autorizzati per eseguire un download 274230m_D.dxf

      Login

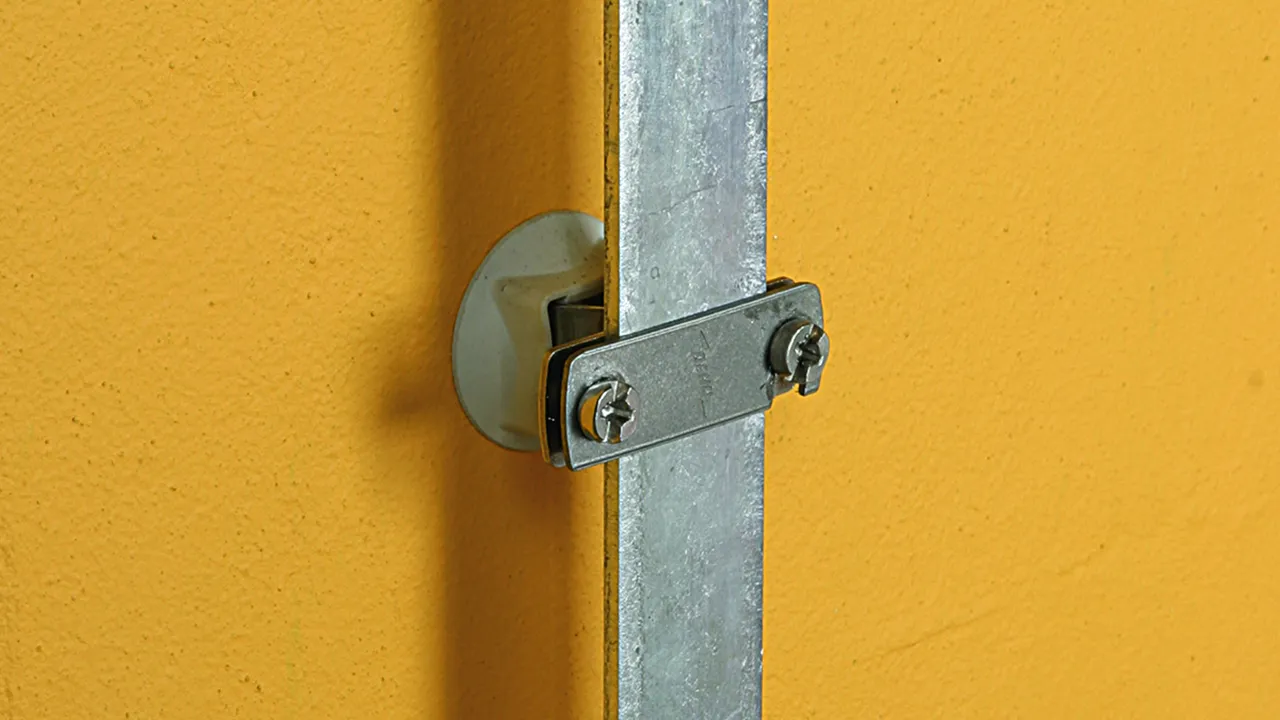

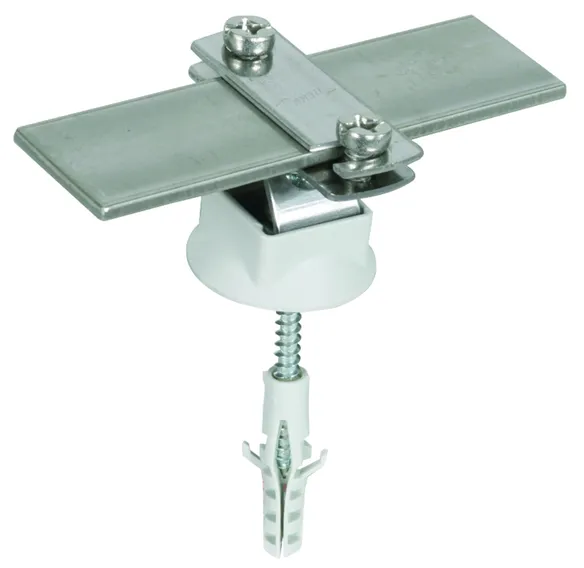

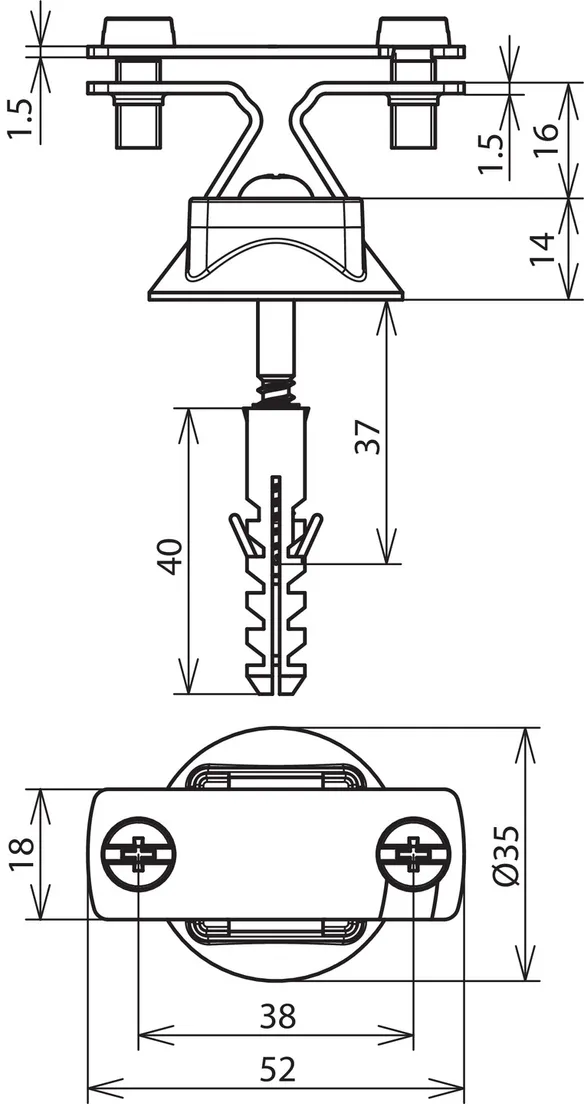

Staffa portafilo DEHNhold premontata con vite INOX
Staffa portafilo DEHNhold per il fissaggio di conduttori piatti,
cavallotto con fessura,
posa fissa del conduttore.
Premontata con vite,
zoccolo in materiale plastico e tassello

Materiale staffa portafilo: INOX
Staffa portafilo serraggio Pt: 30 x 3,5 mm
Altezza staffa portafilo: 20 mm
Filetto staffa portafilo: M8
Vite: 5 x 50 mm
Tassello in materiale plastico: Ø8 x 40 mm

Fabbricato: DEHN
Tipo: FBH ZS 30 KS KD8X40 V2A
Art.: 274230
o similare.



Caratteristiche tecniche

Materiale staffa portafilo INOX
Staffa portafilo serraggio Pt 30 x 3,5 mm
Staffa portafilo serraggio Td 6-10 mm
Altezza staffa portafilo 20 mm
Filetto staffa portafilo M8
Vite ak 5 x 50 mm
Tassello in materiale plastico Ø8 x 40 mm
Riferimento norma CEI EN 62561-4
