Staffa portafilo per pareti con isolamento termico

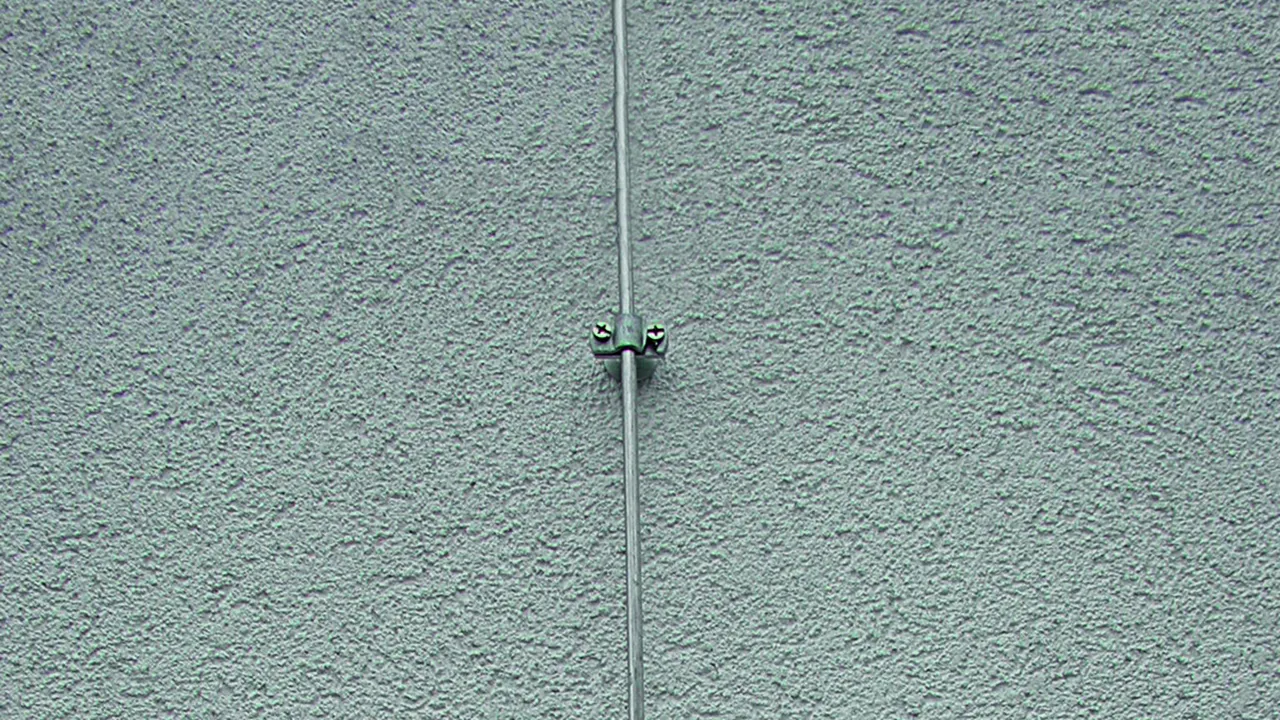

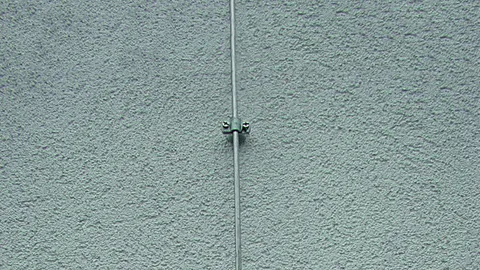

Staffa portafilo per il fissaggio di calate su pareti con isolamento termico.
Cavallotto a 2 viti M6, con rondella di copertura (ZG) e tassello in plastica Ø10 mm, posa fissa del conduttore.

3 Prodotti

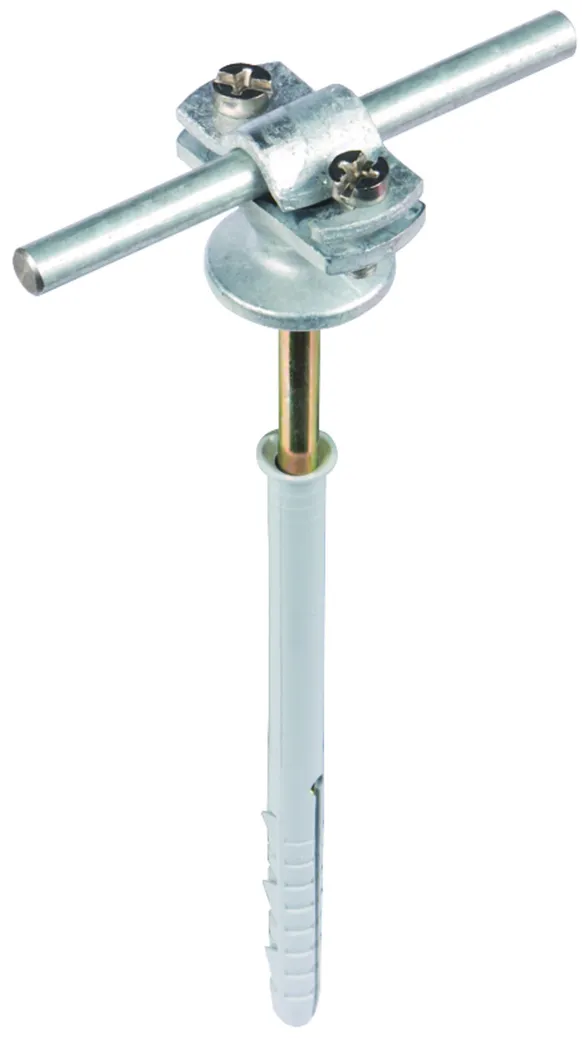

Art. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN (EAN) 4013364096714, Codice doganale (EU): 85389099, Peso lordo: 113.00 g, UM: 50.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

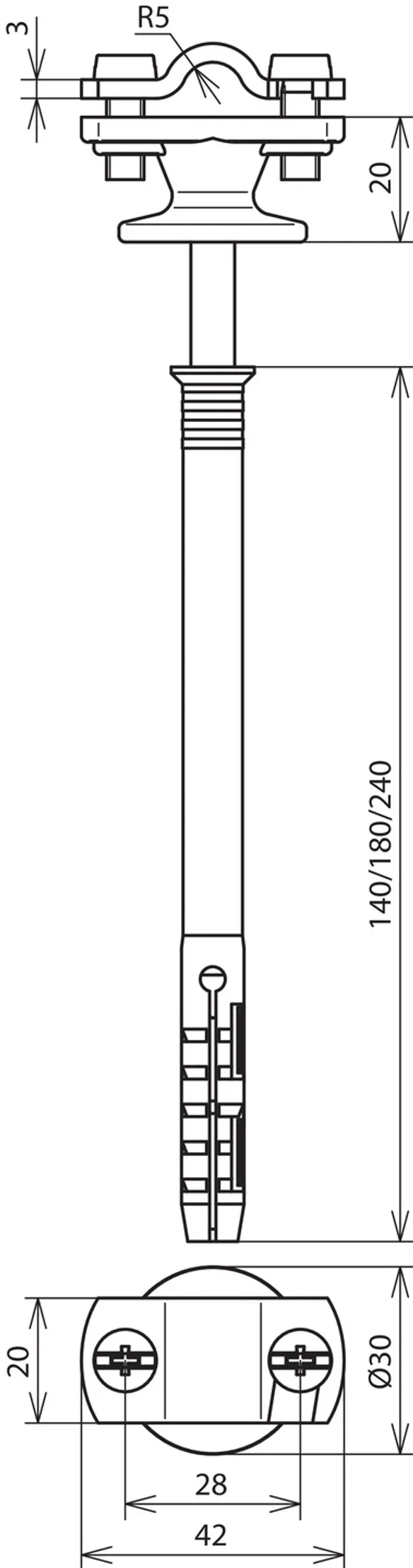

File CAD

Staffa portafilo per pareti con sistemi di isolamento termico
Staffa portafilo per pareti con sistemi di isolamento termico, cavallotto a due viti con viti M6,
posa fissa del conduttore
Lunghezza morsetto: 70 mm
Staffa portafilo serraggio Td: 7-10 mm
Materiale base fissaggio: ZM
Materiale cavallotto: Fe/tZn
Vite tassello: (TX40) 7 x 140 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 AB D10X140 STTZN ZG
Art.: 273740
o similare.

Certificati

Caratteristiche tecniche

Lunghezza morsetto	70 mm
Lunghezza complessiva	140 mm
Staffa portafilo serraggio Td	7-10 mm
Materiale base fissaggio	ZM
Materiale cavallotto	Fe/tZn
Altezza staffa portafilo	20 mm
Vite tassello	bl (TX40) 7 x 140 mm
Riferimento norma	CEI EN 62561-4

Modello staffa portafilo	Cavallotto a 2 viti
Lunghezza morsetto	70 mm
Lunghezza complessiva	140 mm
Staffa portafilo serraggio Td	7-10 mm
Materiale base fissaggio	ZM
Materiale cavallotto	Fe/tZn
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Staffa portafilo vite	dm M6 x 16 mm
Vite tassello	bl (TX40) 7 x 140 mm
Lunghezza	140 mm
Foro Ø	10 mm
Riferimento norma	CEI EN 62561-4

Prodotto 273740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273740 è stato aggiunto al carrello.

Apri Web-Shop

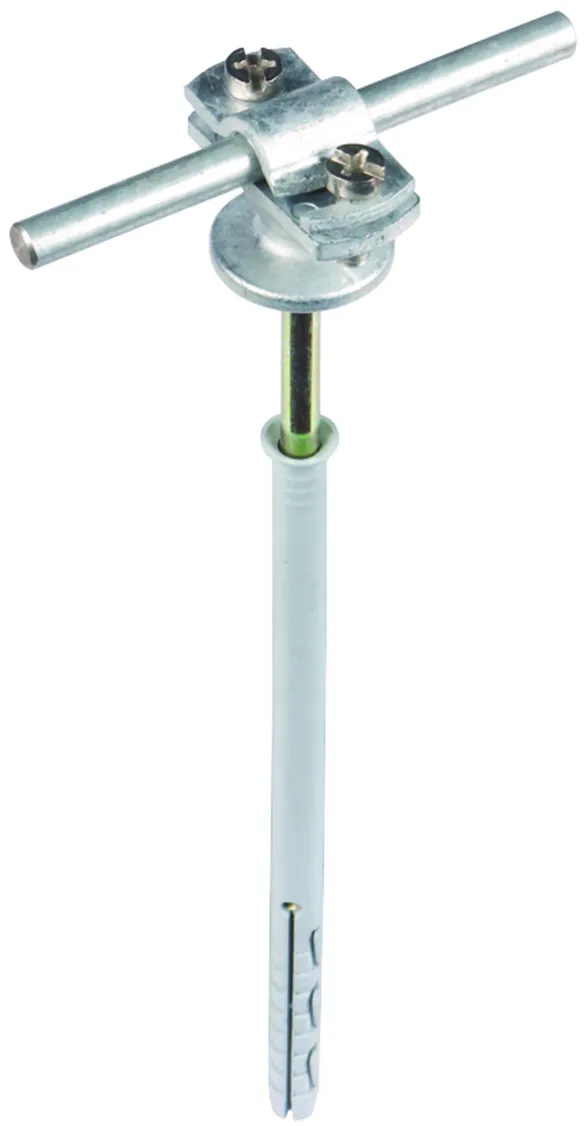

Art. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN (EAN) 4013364096721, Codice doganale (EU): 85389099, Peso lordo: 126.22 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per pareti con sistemi di isolamento termico
Staffa portafilo per pareti con sistemi di isolamento termico, cavallotto a due viti M6,
posa fissa del conduttore
Lunghezza morsetto: 100 mm
Staffa portafilo serraggio Td: 7-10 mm
Materiale base fissaggio: ZM
Materiale cavallotto: Fe/tZn
Vite tassello: (TX40) 7 x 180 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 AB D10X180 STTZN ZG
Art.: 273741
o similare.

Certificati

Caratteristiche tecniche

Lunghezza morsetto	100 mm
Lunghezza complessiva	180 mm
Staffa portafilo serraggio Td	7-10 mm
Materiale base fissaggio	ZM
Materiale cavallotto	Fe/tZn
Altezza staffa portafilo	20 mm
Vite tassello	bl (TX40) 7 x 180 mm
Riferimento norma	CEI EN 62561-4

Modello staffa portafilo	cavallotto a 3 viti
Lunghezza morsetto	100 mm
Lunghezza complessiva	180 mm
Staffa portafilo serraggio Td	7-10 mm
Materiale base fissaggio	ZM
Materiale cavallotto	Fe/tZn
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Staffa portafilo vite	dm M6 x 16 mm
Vite tassello	bl (TX40) 7 x 180 mm
Lunghezza	180 mm
Foro Ø	10 mm
Riferimento norma	CEI EN 62561-4

Prodotto 273741 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273741 è stato aggiunto al carrello.

Apri Web-Shop

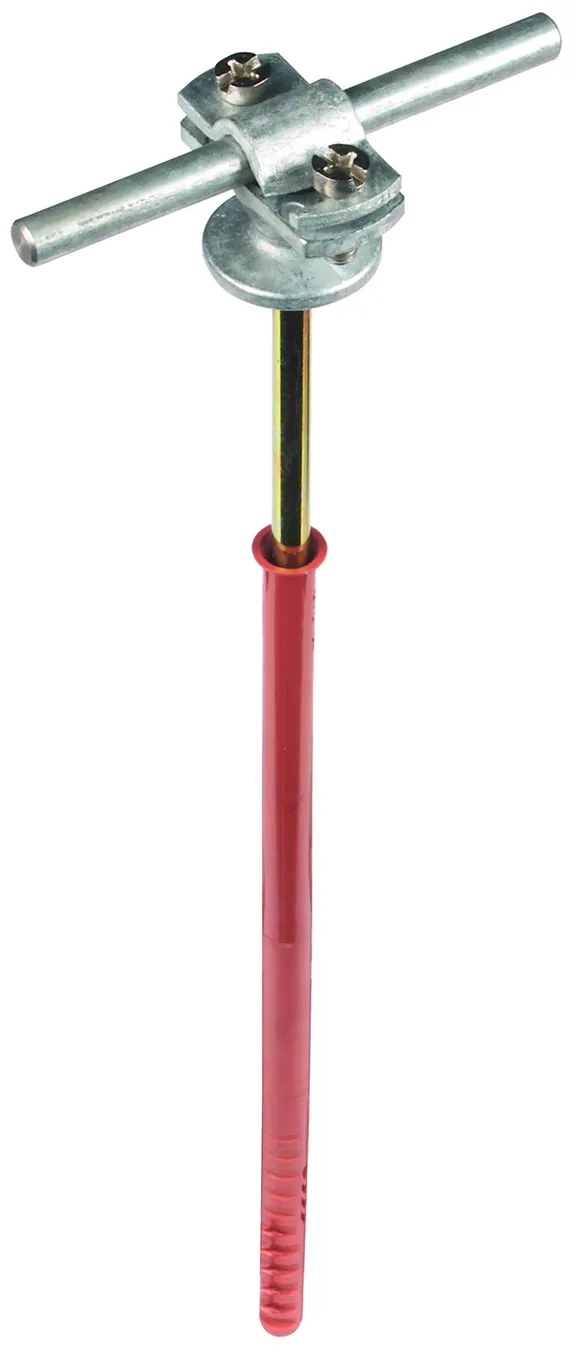

Art. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN (EAN) 4013364096738, Codice doganale (EU): 85389099, Peso lordo: 154.76 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per pareti con sistemi di isolamento termico
Staffa portafilo per pareti con sistemi di isolamento termico, cavallotto a due viti M6,
posa fissa del conduttore
Lunghezza morsetto: 160 mm
Staffa portafilo serraggio Td: 7-10 mm
Materiale base fissaggio: ZM
Materiale cavallotto: Fe/tZn
Vite tassello: (TX40) 7 x 240 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 AB D10X240 STTZN ZG
Art.: 273742
o similare.

Certificati

Caratteristiche tecniche

Lunghezza morsetto	160 mm
Lunghezza complessiva	230 mm
Staffa portafilo serraggio Td	7-10 mm
Materiale base fissaggio	ZM
Materiale cavallotto	Fe/tZn
Altezza staffa portafilo	20 mm
Vite tassello	bl (TX40) 7 x 240 mm
Riferimento norma	CEI EN 62561-4

Modello staffa portafilo	cavallotto a 2 viti
Lunghezza morsetto	160 mm
Lunghezza complessiva	230 mm
Staffa portafilo serraggio Td	7-10 mm
Materiale base fissaggio	ZM
Materiale cavallotto	Fe/tZn
Altezza staffa portafilo	20 mm
Posa del conduttore	fissa
Staffa portafilo vite	dm M6 x 16 mm
Vite tassello	bl (TX40) 7 x 240 mm
Lunghezza	240 mm
Foro Ø	10 mm
Riferimento norma	CEI EN 62561-4
