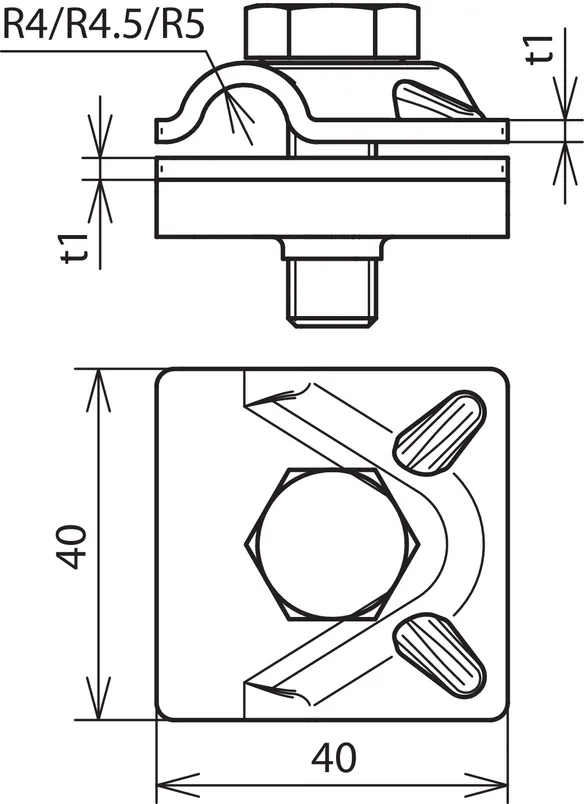

Art. 390050 MVK 8.10 SKM10X30 STTZN

GTIN (EAN) 4013364095991, Codice doganale (EU): 85359000, Peso lordo: 101.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale in Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
Art.: 390050
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Spessore materiale (t1 / t2)	2,5 mm
Vite	di M10 x 30 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 390050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390051 MVK 8.10 SKM10X30 AL

GTIN (EAN) 4013364096219, Codice doganale (EU): 85359000, Peso lordo: 57.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale in Al
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: Al
Campo di serraggio Td: 8-10 mm
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 AL
Art.: 390051
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Al
Campo di serraggio Td	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 390051 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390051 è stato aggiunto al carrello.

Apri Web-Shop

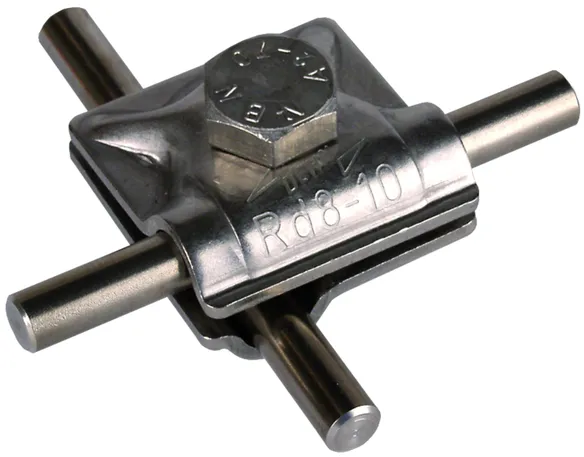

Art. 390059 MVK 8.10 SKM10X30 V2A

GTIN (EAN) 4013364096004, Codice doganale (EU): 85359000, Peso lordo: 94.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 V2A
Art.: 390059
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 390059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390059 è stato aggiunto al carrello.

Apri Web-Shop

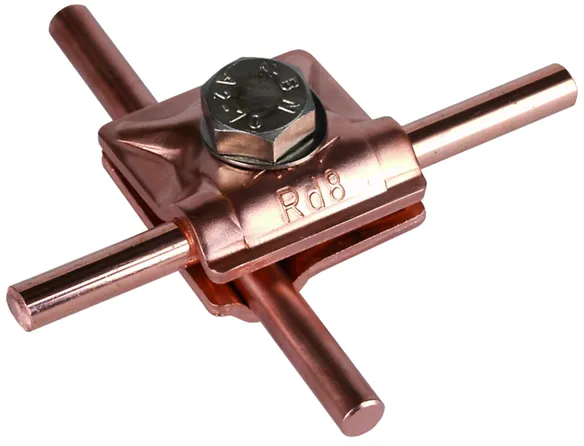

Art. 390057 MVK 8 SKM10X30 CU

GTIN (EAN) 4013364096073, Codice doganale (EU): 85359000, Peso lordo: 120.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale in rame
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: Cu
Campo di serraggio Td: 8 mm
Campo di serraggio (semirigido / cordato): 25-70 mm2
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8 SKM10X30 CU
Art.: 390057
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td	8 mm
Campo di serraggio (semirigido / cordato)	25-70 mm²
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td	8 mm
Campo di serraggio (semirigido / cordato)	25-70 mm²
Spessore materiale (t1 / t2)	3,0 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 390057 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390057 è stato aggiunto al carrello.

Apri Web-Shop

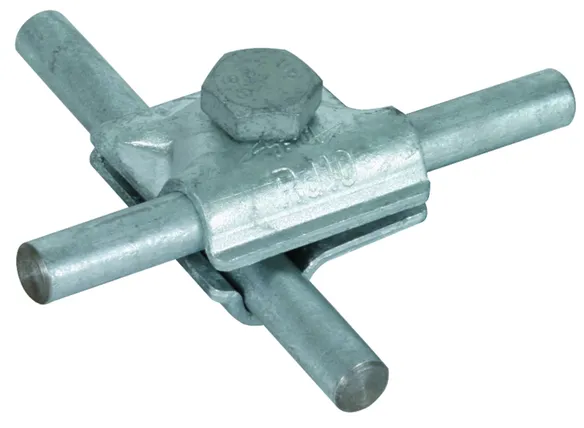

Art. 391050 MVK 10 SKM10X35 STTZN

GTIN (EAN) 4013364087064, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale in Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 STTZN
Art.: 391050
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	10 mm
Vite	di M10 x 35 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 391050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391059 MVK 10 SKM10X35 V2A

GTIN (EAN) 4013364087071, Codice doganale (EU): 85359000, Peso lordo: 99.50 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: INOX
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 V2A
Art.: 391059
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	10 mm
Vite	di M10 x 35 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 391059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391059 è stato aggiunto al carrello.

Apri Web-Shop

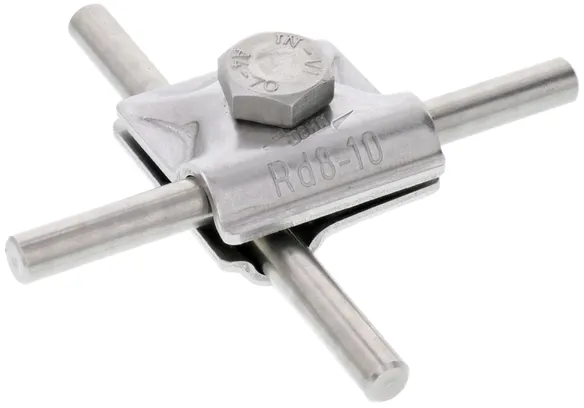

Art. 390079 MVK 8.10 SKM10X35 V4A

GTIN (EAN) 4013364128996, Codice doganale (EU): 85359000, Peso lordo: 98.40 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale acciaio inox (V4A)
Morsetto MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttori a sezione tonda.
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: INOX (V4A)
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 35-70 mm2
Spessore materiale: 2,5 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X35 V4A
Art.: 390079
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	35-70 mm²
Vite	di M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,7 kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	35-70 mm²
Spessore materiale (t1 / t2)	2,5 mm
Vite	di M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,7 kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 390079 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390079 è stato aggiunto al carrello.

Apri Web-Shop

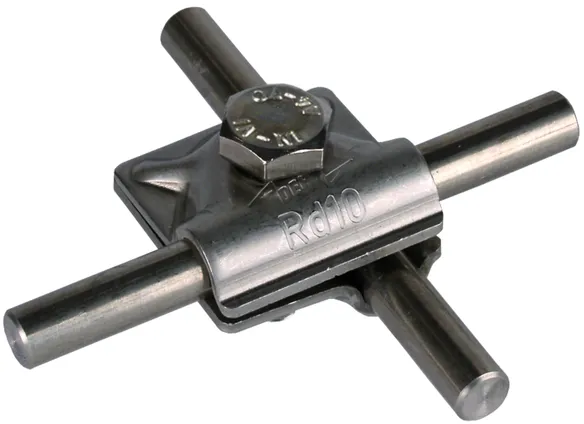

Art. 391058 MVK 10 SKM10X35 V4A

GTIN (EAN) 4013364293236, Codice doganale (EU): 85359000, Peso lordo: 99.50 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale acciaio inox (V4A)
Morsetto MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttori a sezione tonda.
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale morsetto: INOX (V4A)
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 V4A
Art.: 391058
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	10 mm
Vite	di M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	10 mm
Spessore materiale (t1 / t2)	2,5 mm
Vite	di M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 391058 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391058 è stato aggiunto al carrello.

Apri Web-Shop

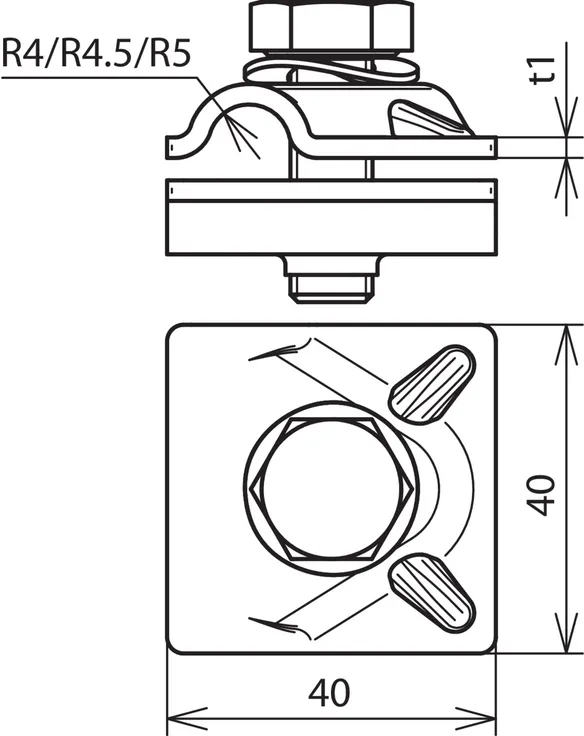

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN (EAN) 4013364096042, Codice doganale (EU): 85359000, Peso lordo: 92.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale e grova in Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, grova e filettatura nella
parte inferiore
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
Art.: 390550
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390550 è stato aggiunto al carrello.

Apri Web-Shop

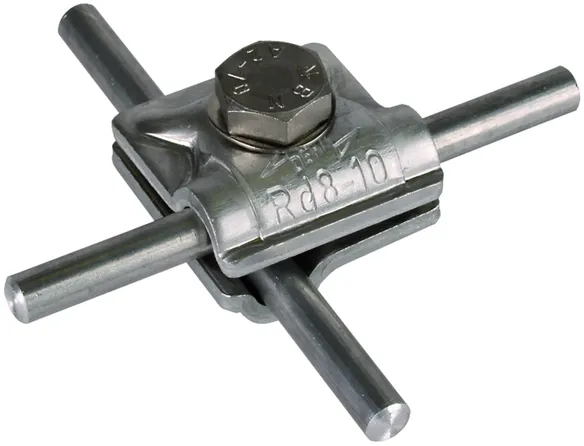

Art. 390551 MVK 8.10 SKM10X30 FSC AL

GTIN (EAN) 4013364096202, Codice doganale (EU): 85359000, Peso lordo: 60.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale e grova in Al
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, grova e filettatura nella
parte inferiore
Materiale morsetto: Al
Campo di serraggio Td: 8-10 mm
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 FSC AL
Art.: 390551
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Al
Campo di serraggio Td	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390551 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390551 è stato aggiunto al carrello.

Apri Web-Shop

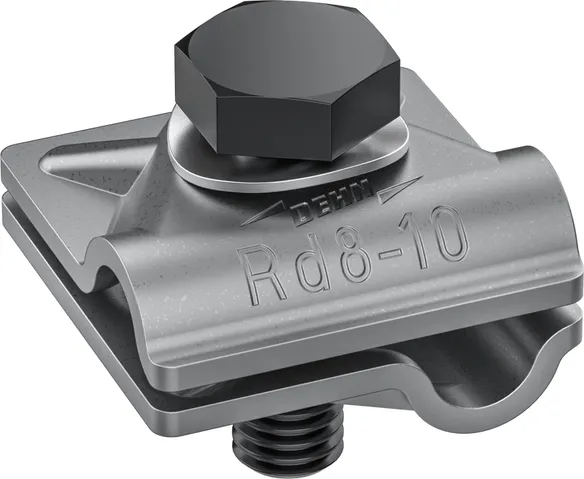

Art. 390553 MVK 8.10 SKM10X35 FSC STBL

GTIN (EAN) 4013364522787, Codice doganale (EU): 85359000, Peso lordo: 98.34 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

Morsetto MV con vite a testa esagonale e rondella elastica in acciaio
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, rondella elastica
e filettatura nella
parte inferiore
Materiale morsetto: Fe/non zincato
Campo di serraggio Td: 8-10 mm
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X35 FSC STBL
Art.: 390553
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/non zincato
Campo di serraggio Td	8-10 mm
Vite	di M10 x 35 mm
Materiale vite / dado	Fe/non zincato
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390553 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390553 è stato aggiunto al carrello.

Apri Web-Shop

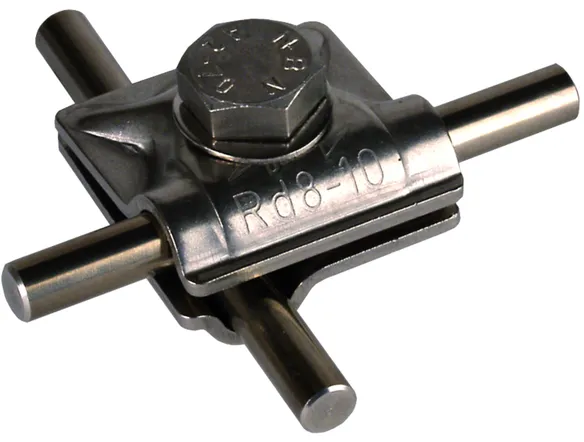

Art. 390559 MVK 8.10 SKM10X30 FSC V2A

GTIN (EAN) 4013364096035, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale e grova in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, grova e filettatura nella
parte inferiore
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 FSC V2A
Art.: 390559
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390559 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390559 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390557 MVK 8 SKM10X30 FSC CU

GTIN (EAN) 4013364096097, Codice doganale (EU): 85359000, Peso lordo: 120.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale e grova in rame / acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, grova e filettatura nella
parte inferiore
Materiale morsetto: Cu
Campo di serraggio Td: 8 mm
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8 SKM10X30 FSC CU
Art.: 390557
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td	8 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390557 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390557 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391550 MVK 10 SKM10X35 FSC STTZN

GTIN (EAN) 4013364088016, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale e grova in Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, grova
e filettatura nella parte inferiore
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 FSC STTZN
Art.: 391550
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	10 mm
Vite	di M10 x 35 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 391550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391550 è stato aggiunto al carrello.

Apri Web-Shop

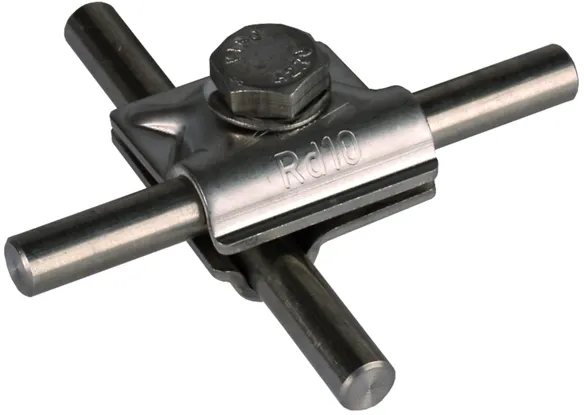

Art. 391559 MVK 10 SKM10X35 FSC V2A

GTIN (EAN) 4013364087088, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa esagonale e grova in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale, grova
e filettatura nella parte inferiore
Materiale morsetto: INOX
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 FSC V2A
Art.: 391559
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	10 mm
Vite	di M10 x 35 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 391559 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391559 è stato aggiunto al carrello.

Apri Web-Shop

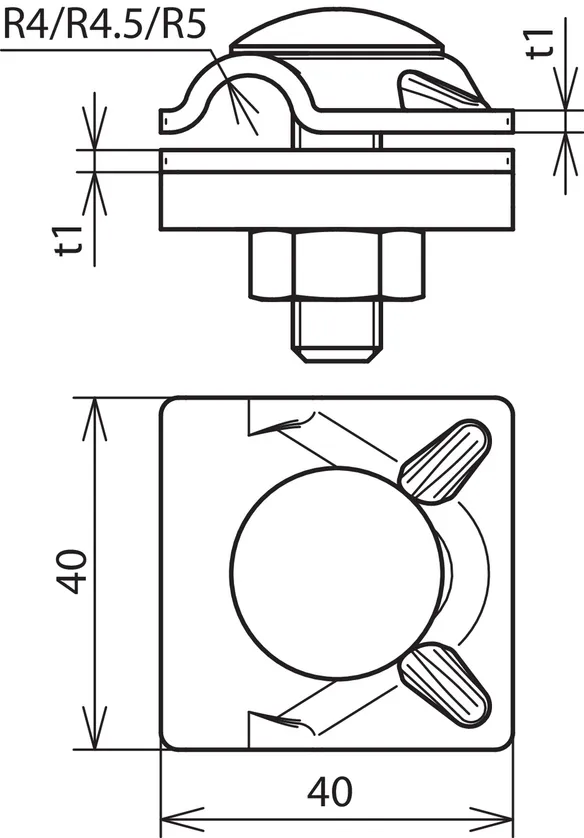

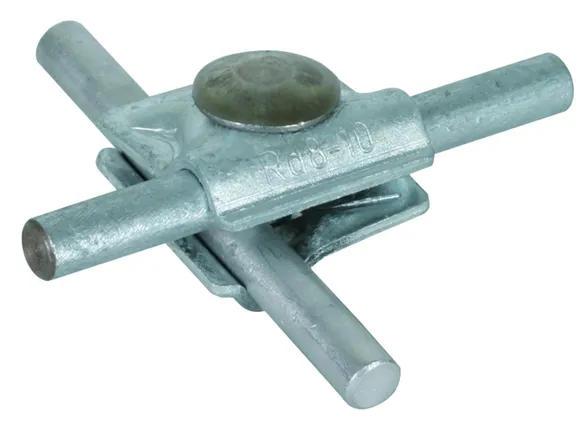

Art. 390060 MVK 8.10 FRM10X35 STTZN

GTIN (EAN) 4013364096011, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa piatta Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 FRM10X35 STTZN
Art.: 390060
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390060 è stato aggiunto al carrello.

Apri Web-Shop

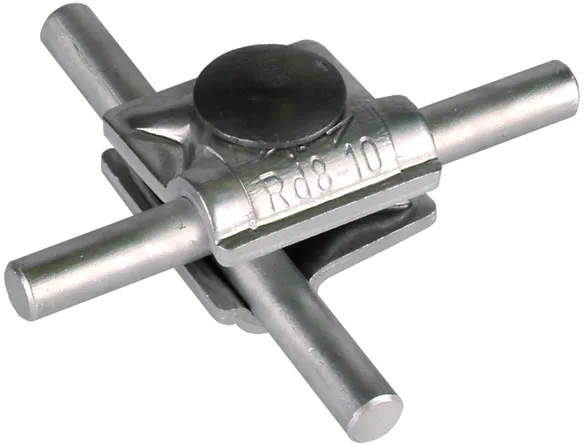

Art. 390061 MVK 8.10 FRM10X35 AL

GTIN (EAN) 4013364096196, Codice doganale (EU): 85359000, Peso lordo: 68.80 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa bombata in Al
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: Al
Campo di serraggio Td: 8-10 mm
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 FRM10X35 AL
Art.: 390061
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Al
Campo di serraggio Td	8-10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390061 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390061 è stato aggiunto al carrello.

Apri Web-Shop

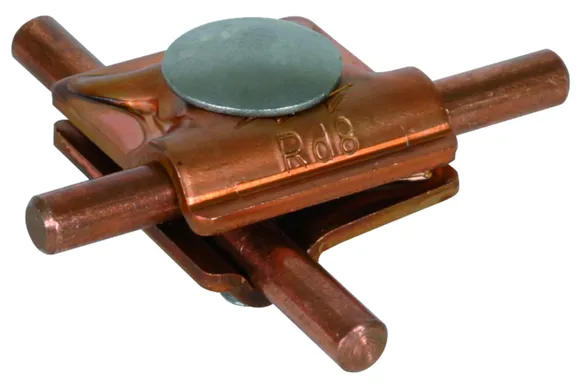

Art. 390067 MVK 8 FRM10X35 CU

GTIN (EAN) 4013364096080, Codice doganale (EU): 85359000, Peso lordo: 124.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa bombata in rame
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: Cu
Campo di serraggio Td: 8 mm
Campo di serraggio (semirigido / cordato): 25-70 mm2
Spessore materiale: 3,0 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8 FRM10X35 CU
Art.: 390067
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu
Campo di serraggio Td	8 mm
Campo di serraggio (semirigido / cordato)	25-70 mm²
Vite	e M10 x 35 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td	8 mm
Campo di serraggio (semirigido / cordato)	25-70 mm²
Spessore materiale (t1 / t2)	3,0 mm
Vite	e M10 x 35 mm
Materiale vite / dado	INOX
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390067 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390067 è stato aggiunto al carrello.

Apri Web-Shop

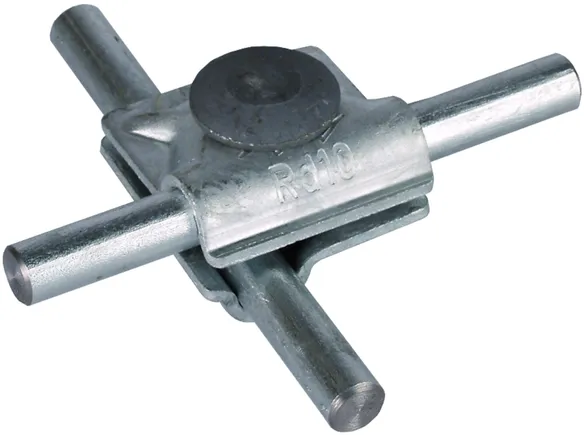

Art. 391060 MVK 10 FRM10X35 STTZN

GTIN (EAN) 4013364088009, Codice doganale (EU): 85359000, Peso lordo: 115.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa piatta Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 FRM10X35 STTZN
Art.: 391060
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 391060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391069 MVK 10 FRM10X35 V2A

GTIN (EAN) 4013364087095, Codice doganale (EU): 85359000, Peso lordo: 108.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

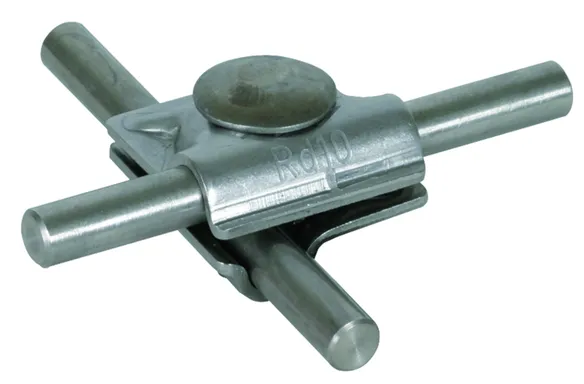

Morsetto MV con vite a testa bombata in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: INOX
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 FRM10X35 V2A
Art.: 391069
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 391069 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391069 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390063 MVK 8.10 FRM10X35V2A STTZN

GTIN (EAN) 4013364159396, Codice doganale (EU): 85359000, Peso lordo: 105.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa piatta Fe/tZn
Morsetto MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttori a sezione tonda.
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 mm
Spessore materiale: 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 FRM10X35V2A STTZN
Art.: 390063
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390063 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390063 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391068 MVK 10 FRM10X45 V4A

GTIN (EAN) 4013364385320, Codice doganale (EU): 85359000, Peso lordo: 116.20 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa piatta Acciaio inox (V4A)
Morsetto MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttori a sezione tonda.
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: INOX (V4A)
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 FRM10X45 V4A
Art.: 391068
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	10 mm
Vite	e M10 x 45 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	10 mm
Spessore materiale (t1 / t2)	2,5 mm
Vite	e M10 x 45 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 391068 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391068 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391066 MVK 10 FRM10X35 V4A

GTIN (EAN) 4013364288577, Codice doganale (EU): 85359000, Peso lordo: 113.08 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV con vite a testa piatta Acciaio inox (V4A)
Morsetto MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttori a sezione tonda.
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta e antisvitamento
Materiale morsetto: INOX (V4A)
Campo di serraggio Td: 10 mm
Spessore materiale: 2,5 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: DIN EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 FRM10X35 V4A
Art.: 391066
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Riferimento norma	DIN EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td	10 mm
Spessore materiale (t1 / t2)	2,5 mm
Vite	e M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	DIN EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 391066 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391066 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392050 MVK 8.10 16 SKM10X40 FSC STTZN

GTIN (EAN) 4013364096066, Codice doganale (EU): 85359000, Peso lordo: 123.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV per aste di captazione in Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
specifico per aste di captazione e conduttori a sezione tonda
con vite a testa esagonale, grova
e filettatura nella parte inferiore
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 / 16 mm
Spessore materiale: 3,0 / 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 16 SKM10X40 FSC STTZN
Art.: 392050
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 / 16 mm
Vite	di M10 x 40 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 392050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392059 MVK 8.10 16 SKM10X40 FSC V2A

GTIN (EAN) 4013364096059, Codice doganale (EU): 85359000, Peso lordo: 121.40 g, UM: 50.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

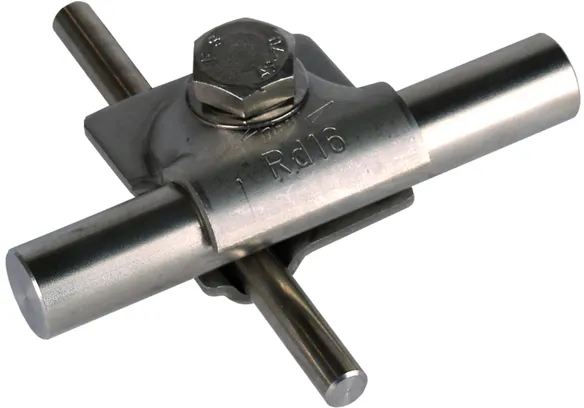

Morsetto MV per aste di captazione in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
specifico per aste di captazione e conduttori a sezione tonda
con vite a testa esagonale, grova e filettatura nella
parte inferiore
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 / 16 mm
Spessore materiale: 3,0 / 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 16 SKM10X40 FSC V2A
Art.: 392059
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 / 16 mm
Vite	di M10 x 40 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 392059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392059 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392060 MVK 8.10 16 FRM10X40 STTZN

GTIN (EAN) 4013364096141, Codice doganale (EU): 85359000, Peso lordo: 132.40 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

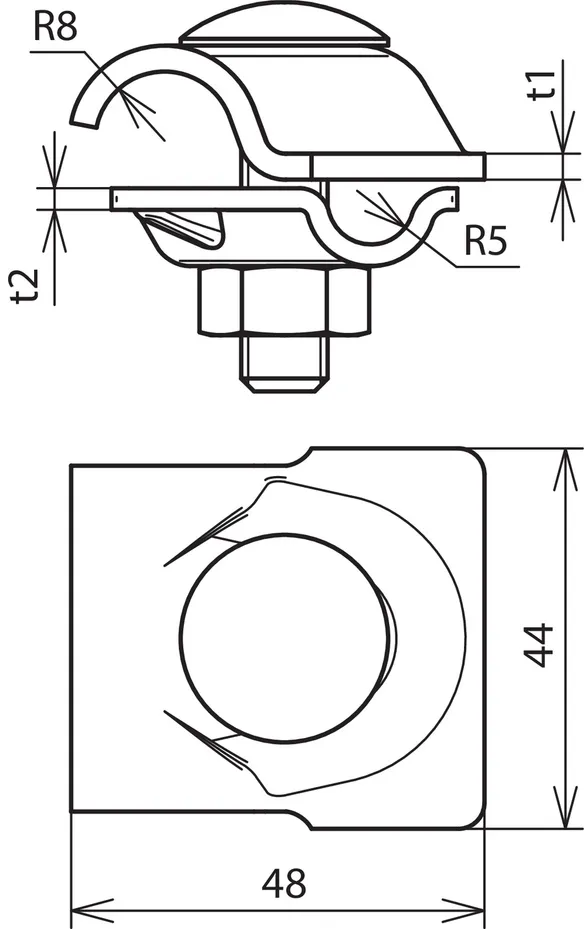

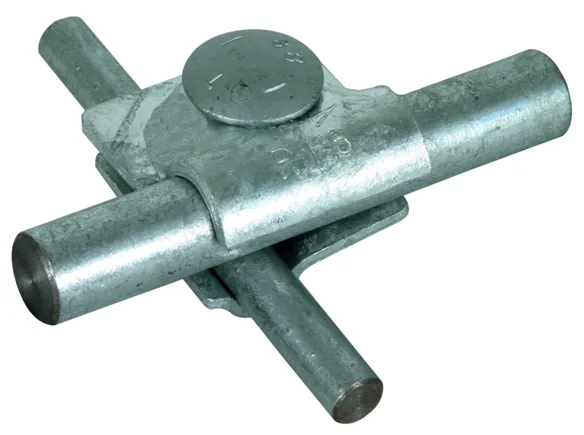

Morsetto MV per aste di captazione con vite a testa bombata in Fe/tZn
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
specifico per aste di captazione e conduttori a sezione tonda
con vite a testa piatta e antisvitamento
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 / 16 mm
Spessore materiale: 3,0 / 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 16 FRM10X40 STTZN
Art.: 392060
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 / 16 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 392060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392069 MVK 8.10 16 FRM10X40 V2A

GTIN (EAN) 4013364096158, Codice doganale (EU): 85359000, Peso lordo: 128.40 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

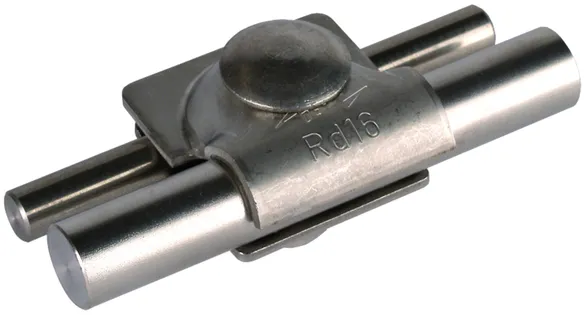

Morsetto MV per aste di captazione con vite a testa bombata in acciaio INOX
Morsetti MV di collegamento multiuso
per l’utilizzo universale
come morsetto a croce, a T e parallelo
specifico per aste di captazione e conduttori a sezione tonda
con vite a testa piatta e antisvitamento
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 / 16 mm
Spessore materiale: 3,0 / 2,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 16 FRM10X40 V2A
Art.: 392069
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 / 16 mm
Vite	e M10 x 40 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 392069 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392069 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390657 ZMMVK 8 8.10 SKM10X30 CU AL

GTIN (EAN) 4013364096165, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

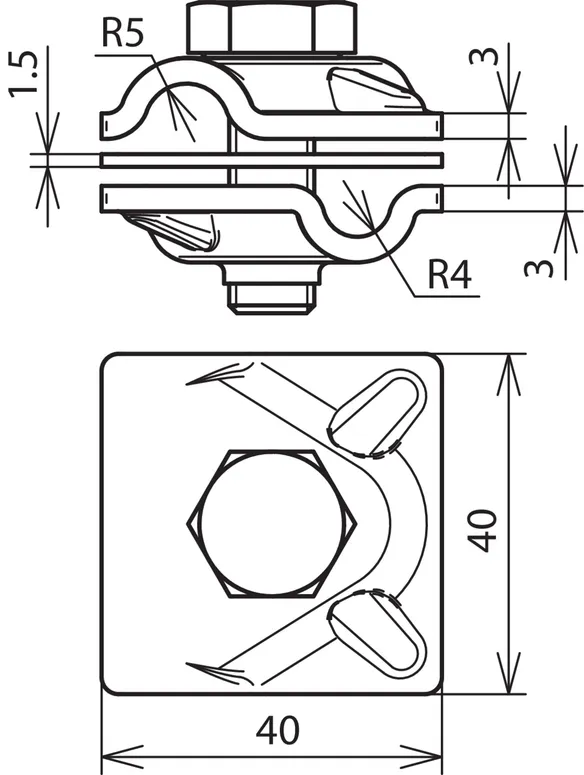

Morsetto MV bimetallico
Morsetto MV bimetallico
per il collegamento di condutture
di diversi materiali
come morsetto a croce, a T e parallelo
con piastra intermedia (cupal) e
filettatura nella parte inferiore
Materiale morsetto: Cu / Al
Campo di serraggio Td Cu: 8 mm
Campo di serraggio Td Al: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ZMMVK 8 8.10 SKM10X30 CU AL
Art.: 390657
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Cu / Al
Campo di serraggio Td Cu	8 mm
Campo di serraggio Td Al	8-10 mm
Vite	di M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 390657 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390657 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto MV

Con vite a testa esagonale

Art. 390050 MVK 8.10 SKM10X30 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390050 è stato aggiunto al blocco note.

Prodotto 390050 è stato aggiunto al carrello.

Art. 390051 MVK 8.10 SKM10X30 AL

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390051 è stato aggiunto al blocco note.

Prodotto 390051 è stato aggiunto al carrello.

Art. 390059 MVK 8.10 SKM10X30 V2A

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390059 è stato aggiunto al blocco note.

Prodotto 390059 è stato aggiunto al carrello.

Art. 390057 MVK 8 SKM10X30 CU

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390057 è stato aggiunto al blocco note.

Prodotto 390057 è stato aggiunto al carrello.

Art. 391050 MVK 10 SKM10X35 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 391050 è stato aggiunto al blocco note.

Prodotto 391050 è stato aggiunto al carrello.

Art. 391059 MVK 10 SKM10X35 V2A

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 391059 è stato aggiunto al blocco note.

Prodotto 391059 è stato aggiunto al carrello.

Art. 390079 MVK 8.10 SKM10X35 V4A

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390079 è stato aggiunto al blocco note.

Prodotto 390079 è stato aggiunto al carrello.

Art. 391058 MVK 10 SKM10X35 V4A

Non siete autorizzati per eseguire un download 391058.stp

Non siete autorizzati per eseguire un download 391058.iges

Non siete autorizzati per eseguire un download 391058.jt

Non siete autorizzati per eseguire un download 391058.dwg

Non siete autorizzati per eseguire un download 391058m_D.dxf

Prodotto 391058 è stato aggiunto al blocco note.

Prodotto 391058 è stato aggiunto al carrello.

Con vite a testa esagonale e grova

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

Non siete autorizzati per eseguire un download 390550.stp

Non siete autorizzati per eseguire un download 390550.igs

Non siete autorizzati per eseguire un download 390550.jt

Non siete autorizzati per eseguire un download 390550.dwg

Non siete autorizzati per eseguire un download 390550m_D.dxf

Prodotto 390550 è stato aggiunto al blocco note.

Prodotto 390550 è stato aggiunto al carrello.

Art. 390551 MVK 8.10 SKM10X30 FSC AL

Non siete autorizzati per eseguire un download 390550.stp

Non siete autorizzati per eseguire un download 390550.igs

Non siete autorizzati per eseguire un download 390550.jt

Non siete autorizzati per eseguire un download 390550.dwg
