V NH / VA NH

Limitatore per l’impiego in zoccoli portafusibili NH (grandezza 00 e 1)
Varistore all'ossido di zinco con dispositivo di controllo, dispositivo di sezionamento e fusibile di protezione integrato (VA NH dispone di un ulteriore spinterometro collegato in serie)
Coordinato energeticamente nella famiglia di produzione Red/Line
Indicazione di guasto tramite espulsione del percussore

Dettagli

V NH00 (FM)

Limitatore di sovratensione basato su varistore con fusibile di protezione integrato per impiego su base portafusibili NH 00, opzionale con percussore speciale per telesegnalamento.

2 Prodotti

Art. 900261 V NH00 280

GTIN (EAN) 4013364094352, Codice doganale (EU): 85363030, Peso lordo: 191.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

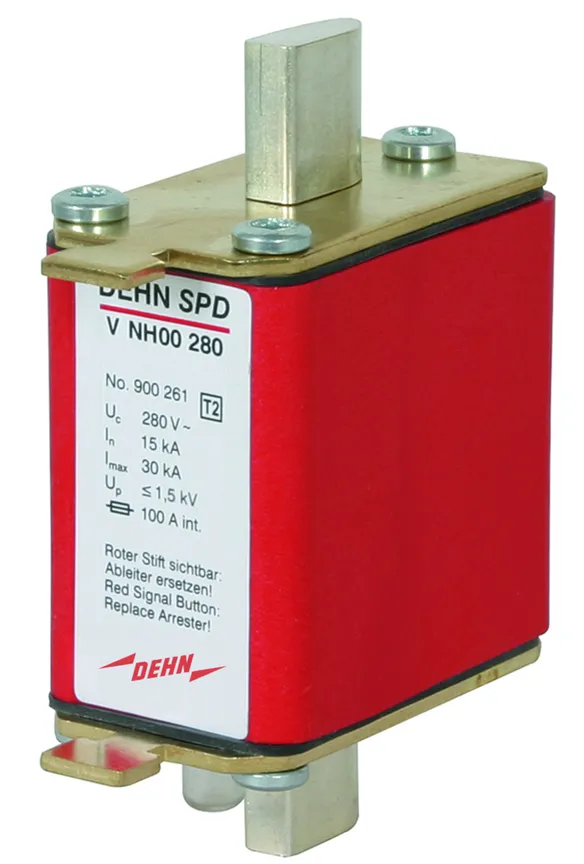

Limitatore di sovratensione V NH00 280
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su base
portafusibili NH 00
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: V NH00 280
Art.: 900261
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dispositivo di protezione di corrente max	non necessario

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Dispositivo di protezione di corrente max	non necessario
Capacità di interruzione della protezione interna di Back-up	25 kA
Tenuta alla corrente di corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Indicazione del dispositivo di sezionamento	percursore rosso
Numero delle porte	1
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Montaggio su	base portafusibile NH grandezza 00
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IPX4W

Prodotto 900261 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900261 è stato aggiunto al carrello.

Apri Web-Shop

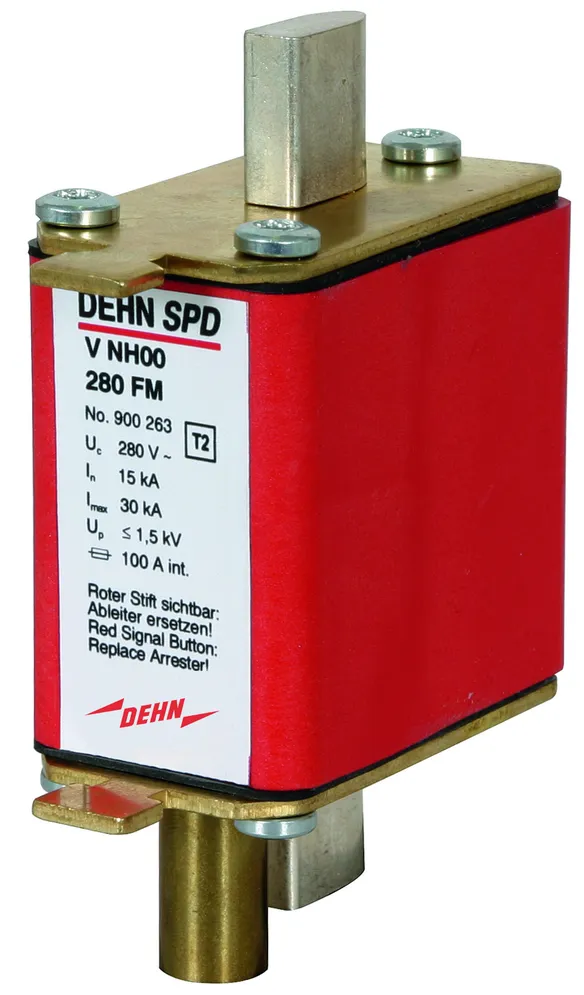

Art. 900263 V NH00 280 FM

GTIN (EAN) 4013364094369, Codice doganale (EU): 85363030, Peso lordo: 208.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

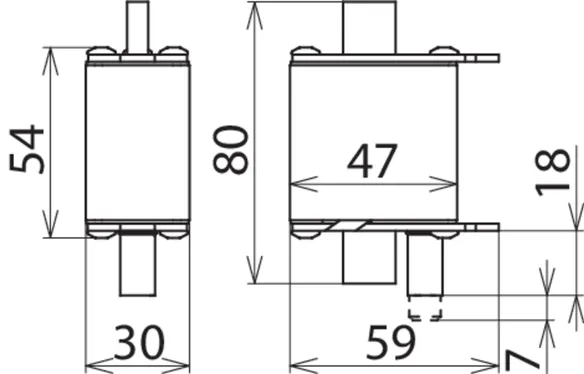

Limitatore di sovratensione V NH00 280 FM
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su base
portafusibili NH 00, opzionale con percussore speciale
per telesegnalamento
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: V NH00 280 FM
Art.: 900263
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dispositivo di protezione di corrente max	non necessario
Perno per segnalazione a distanza	spostamento 7 mm

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Dispositivo di protezione di corrente max	non necessario
Capacità di interruzione della protezione interna di Back-up	25 kA
Tenuta alla corrente di corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Indicazione del dispositivo di sezionamento	percursore rosso
Perno per segnalazione a distanza	spostamento 7 mm
Numero delle porte	1
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Montaggio su	base portafusibile NH grandezza 00
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IPX4W

Prodotto 900263 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900263 è stato aggiunto al carrello.

Apri Web-Shop

V NH1

Limitatore di sovratensione basato su varistore con fusibile di protezione integrato per impiego su base portafusibili NH dimensione 1.

1 Prodotto

Art. 900270 V NH1 280

GTIN (EAN) 4013364106703, Codice doganale (EU): 85363030, Peso lordo: 243.10 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

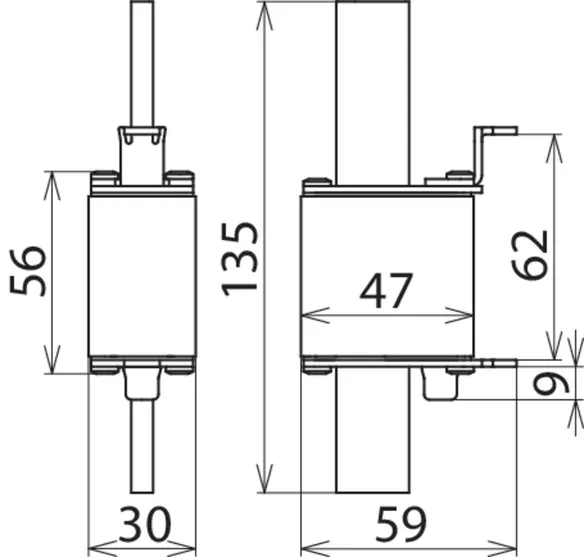

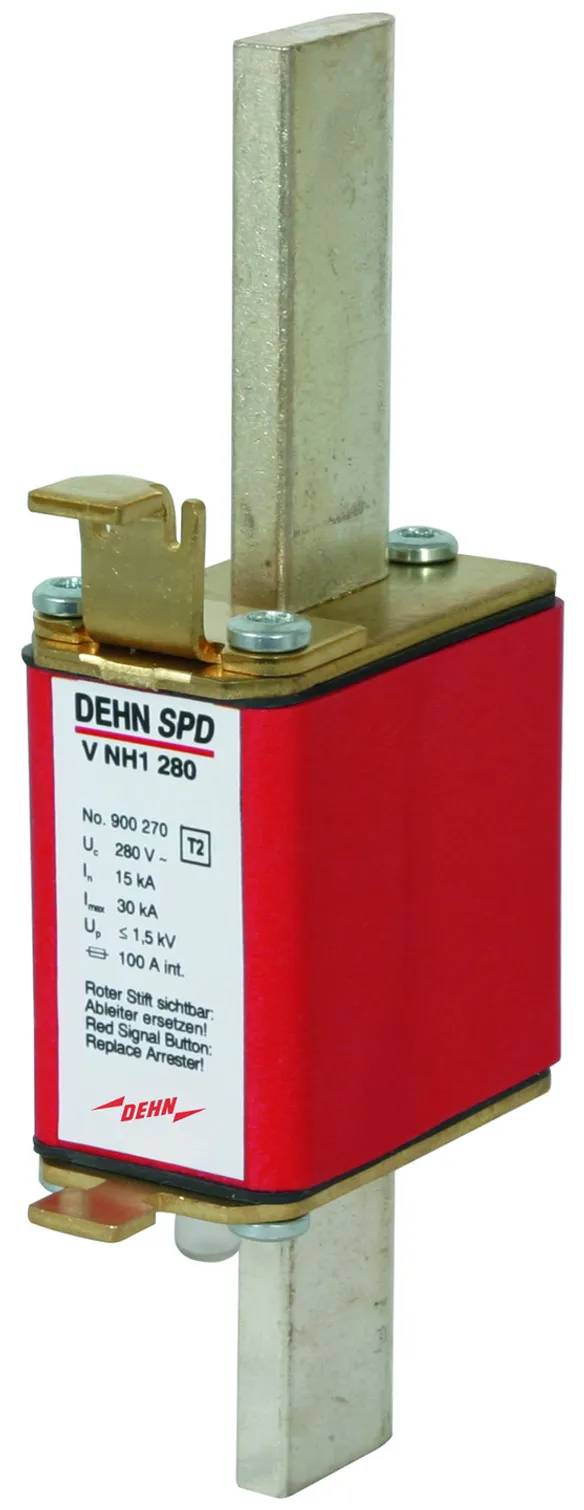

Limitatore di sovratensione V NH1 280

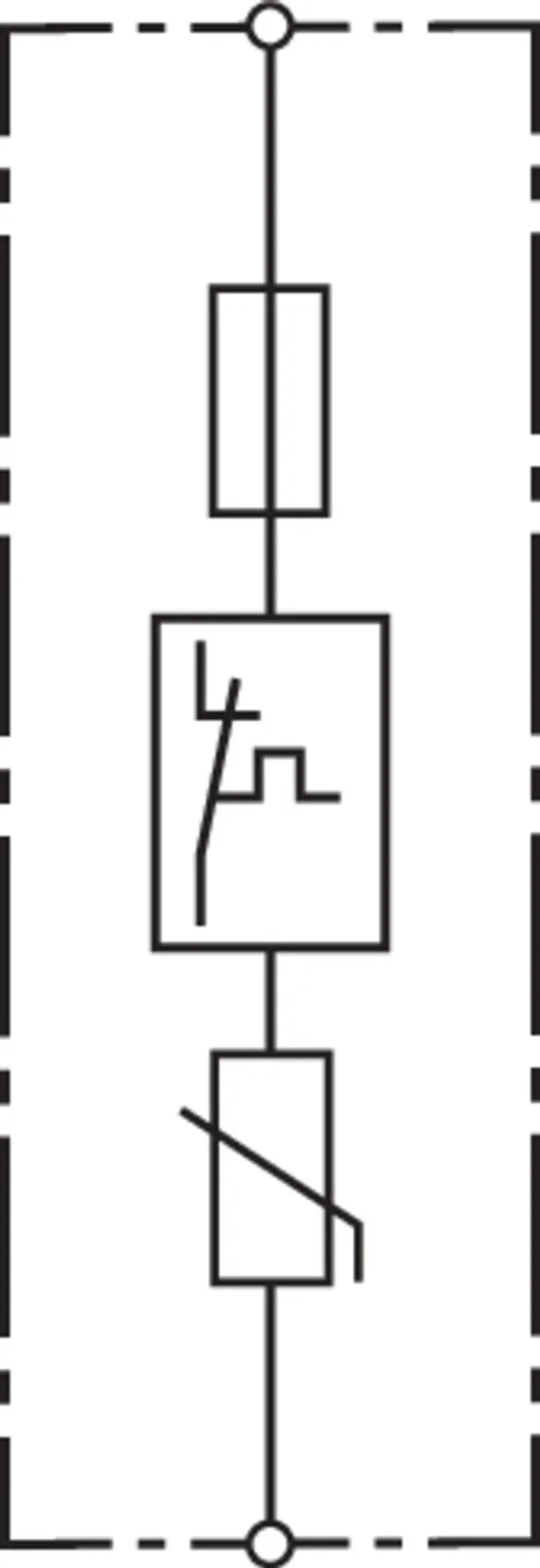

Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su base
portafusibili NH dimensione 1
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 1

Fabbricato: DEHN
Tipo: V NH1 280
Art.: 900270
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dispositivo di protezione di corrente max	non necessario

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Dispositivo di protezione di corrente max	non necessario
Capacità di interruzione della protezione interna di Back-up	25 kA
Tenuta alla corrente di corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Indicazione del dispositivo di sezionamento	percursore rosso
Numero delle porte	1
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Montaggio su	base portafusibile NH grandezza 1
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IPX4W

Prodotto 900270 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900270 è stato aggiunto al carrello.

Apri Web-Shop

VA NH00 (FM)

Limitatore di sovratensione basato su circuito in serie di varistore e spinterometro con fusibile di protezione integrato; per l'utilizzo in basi portafusibili NH dimensione 00, opzionale con percussore speciale per telesegnalamento.

2 Prodotti

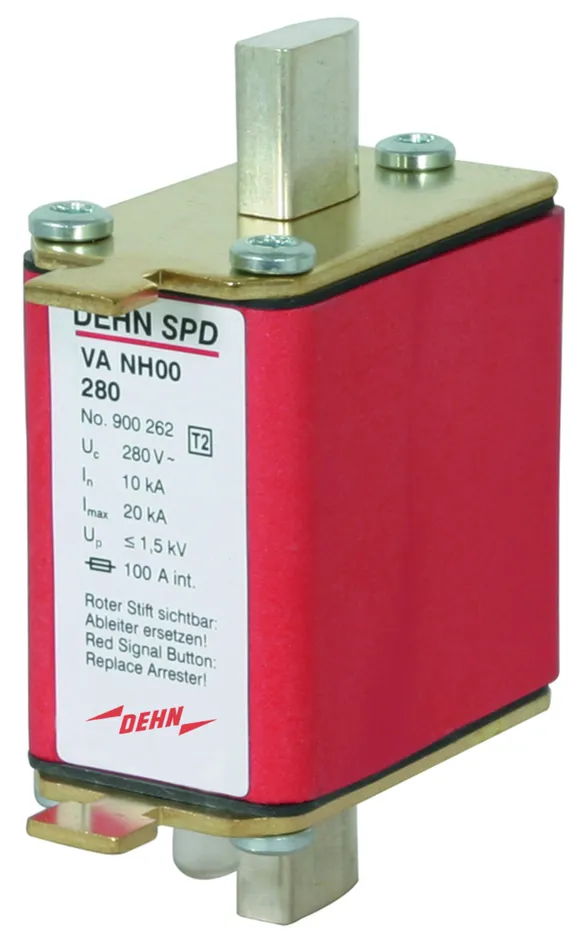

Art. 900262 VA NH00 280

GTIN (EAN) 4013364072572, Codice doganale (EU): 85363030, Peso lordo: 192.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione VA NH00 280
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su
base portafusibili NH 00
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Corrente impulsiva max di scarica (8/20 µs): 20 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: VA NH00 280
Art.: 900262
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dispositivo di protezione di corrente max	non necessario

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Dispositivo di protezione di corrente max	non necessario
Capacità di interruzione della protezione interna di Back-up	25 kA
Tenuta alla corrente di corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Indicazione del dispositivo di sezionamento	percursore rosso
Numero delle porte	1
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Montaggio su	base portafusibile NH grandezza 00
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IPX4W

Prodotto 900262 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900262 è stato aggiunto al carrello.

Apri Web-Shop

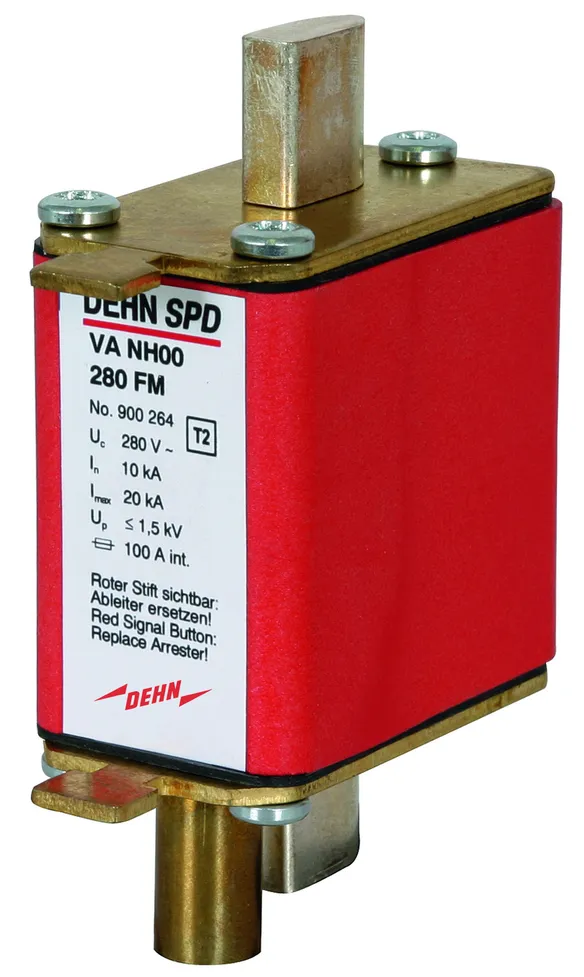

Art. 900264 VA NH00 280 FM

GTIN (EAN) 4013364073661, Codice doganale (EU): 85363030, Peso lordo: 170.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione VA NH00 280 FM

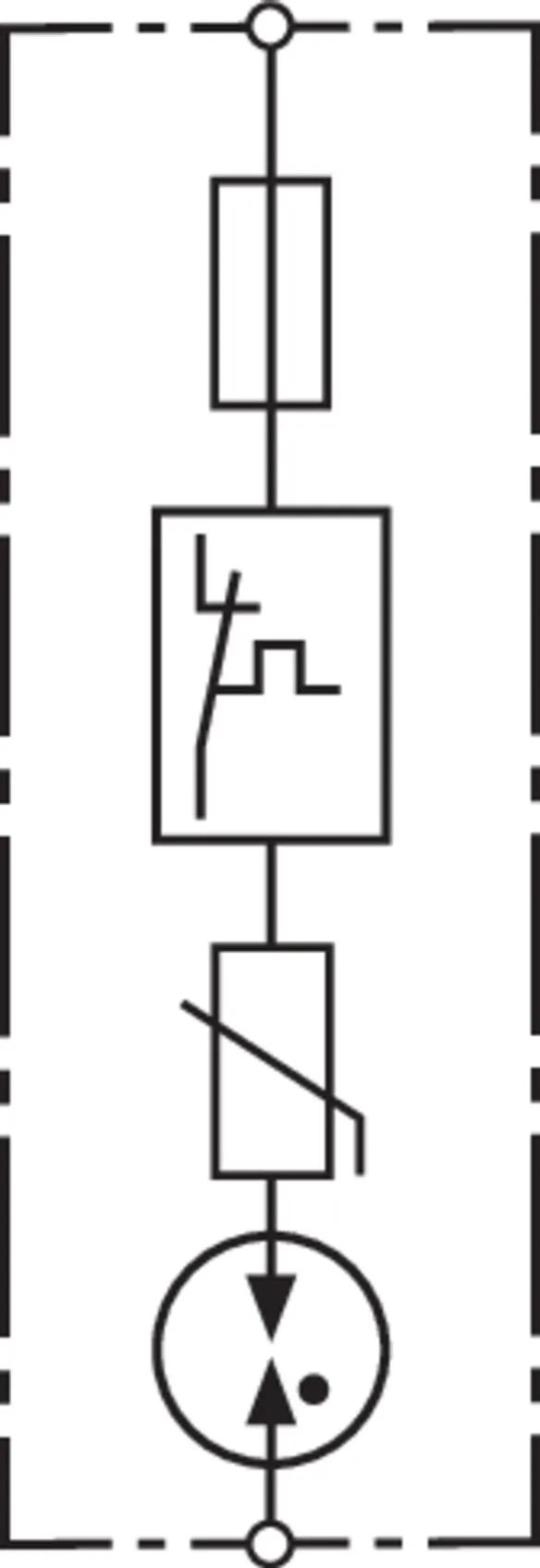

Limitatore di sovratensione basato su circuito in serie
di varistore e spinterometro con fusibile di protezione integrato;
per l'utilizzo in basi portafusibili NH dimensione 00, opzionale
con percussore speciale per telesegnalamento
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Corrente impulsiva max di scarica (8/20 µs): 20 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: VA NH00 280 FM
Art.: 900264
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dispositivo di protezione di corrente max	non necessario
Perno per segnalazione a distanza	spostamento 7 mm

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Dispositivo di protezione di corrente max	non necessario
Capacità di interruzione della protezione interna di Back-up	25 kA
Tenuta alla corrente di corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Indicazione del dispositivo di sezionamento	percursore rosso
Perno per segnalazione a distanza	spostamento 7 mm
Numero delle porte	1
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Montaggio su	base portafusibile NH grandezza 00
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IPX4W

Prodotto 900264 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900264 è stato aggiunto al carrello.

Apri Web-Shop

VA NH1

Limitatore di sovratensione basato su circuito di varistore e spinterometro in serie con fusibile di protezione integrato; per l'uso in basi portafusibile NH, dimensione 1.

1 Prodotto

Art. 900271 VA NH1 280

GTIN (EAN) 4013364106710, Codice doganale (EU): 85363030, Peso lordo: 243.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

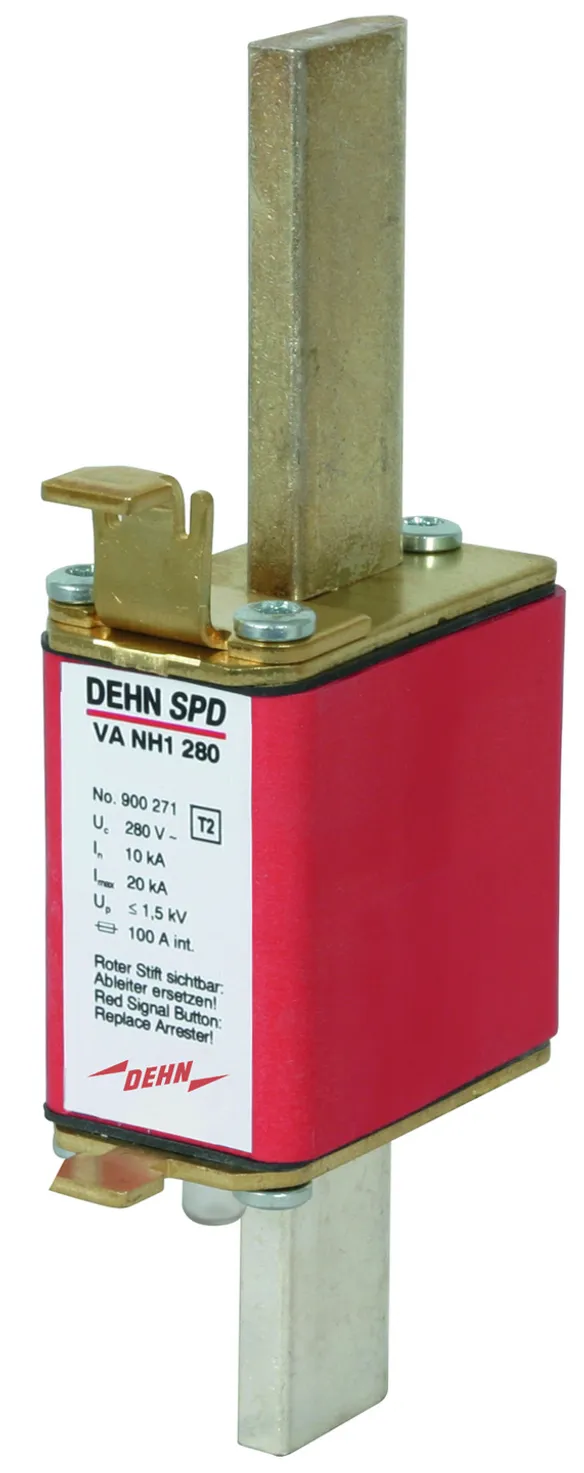

Limitatore di sovratensione VA NH1 280
Limitatore di sovratensione basato su circuito
di varistore e spinterometro in serie con fusibile
di protezione integrato; per l'uso in
basi portafusibile NH, dimensione 1
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Corrente impulsiva max di scarica (8/20 µs): 20 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 1

Fabbricato: DEHN
Tipo: VA NH1 280
Art.: 900271
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dispositivo di protezione di corrente max	non necessario

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Massima tensione continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Dispositivo di protezione di corrente max	non necessario
Capacità di interruzione della protezione interna di Back-up	25 kA
Tenuta alla corrente di corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Indicazione del dispositivo di sezionamento	percursore rosso
Numero delle porte	1
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Montaggio su	base portafusibile NH grandezza 1
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IPX4W

Prodotto 900271 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900271 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

V NH / VA NH

Dettagli
