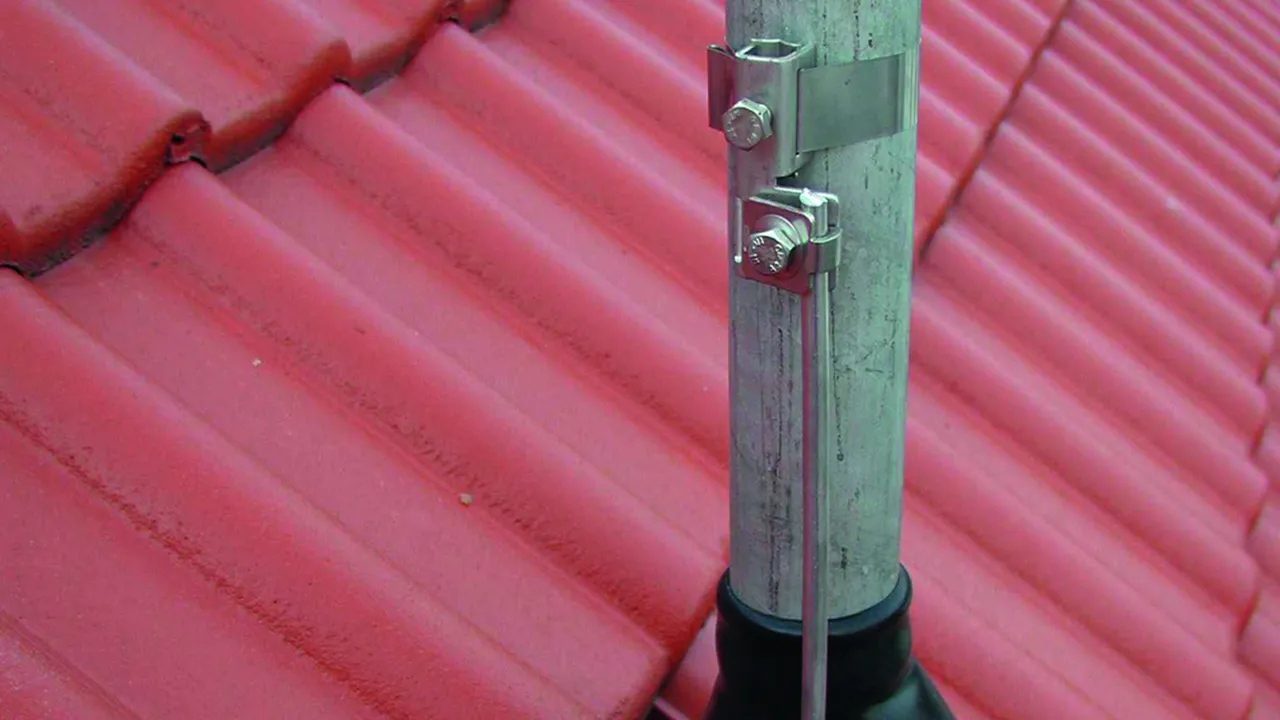

Messa a terra di pali d’antenna: tecnica di trasmissioni

Nastro tenditore per l'equipotenzialità antifulmine di tubi (ad es. pali d'antenna) secondo CEI EN 62305-3 (CEI 81-10/3).

Con regolazione continua del nastro, adatto per 1 o 2 collegamenti del conduttore e collegamento passante a "V".

Fascetta di messa a terra per pali d'antenna completa

Collegamento per:
1 conduttore Td Ø10 mm o 1-2 conduttori Td Ø6-8 mm o 4-5 mm2 (rigido/semirigido)

2 Prodotti

Art. 540103 BRS 16.89 AK1X10 2X6.8 V2A

GTIN (EAN) 4013364101302, Codice doganale (EU): 85359000, Peso lordo: 119.71 g, UM: 10.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 540103.stp

      Non siete autorizzati per eseguire un download 540103.stp

      Login
    • 540103.igs

      Non siete autorizzati per eseguire un download 540103.igs

      Login
    • 540103.jt

      Non siete autorizzati per eseguire un download 540103.jt

      Login
    • 540103.dwg

      Non siete autorizzati per eseguire un download 540103.dwg

      Login
    • 540100m_D.dxf

      Non siete autorizzati per eseguire un download 540100m_D.dxf

      Login
Fascetta di messa a terra per pali d'antenna INOX (27-89 mm)
Fascetta di messa a terra per pali d'antenna per il collegamento con tenuta alla corrente di fulmine
ad es. di pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile, per collegamento di 1 o 2
conduttori e per collegamenti passanti
Collegamento per:
1 conduttore Td Ø10 mm o 1-2 conduttori Td Ø6-8 mm oppure 4-50 mm2
Materiale: INOX
Campo di serraggio tubo Ø: 16-89 mm (3/8-3'')
Vite: M8 x 20 mm
Materiale vite: INOX
Dimensioni nastro: 330 x 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 16.89 AK1X10 2X6.8 V2A
Art.: 540103
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø 16-89 mm (3/8-3'')
Vite di M8 x 20 mm
Materiale vite INOX
Dimensioni nastro (lu1 x la x sp) 330 x 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540103 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540103 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540100 BRS 16.168 AK1X10 2X6.8 V2A

GTIN (EAN) 4013364094109, Codice doganale (EU): 85359000, Peso lordo: 133.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540100.stp

      Non siete autorizzati per eseguire un download 540100.stp

      Login
    • 540100.igs

      Non siete autorizzati per eseguire un download 540100.igs

      Login
    • 540100.jt

      Non siete autorizzati per eseguire un download 540100.jt

      Login
    • 540100.dwg

      Non siete autorizzati per eseguire un download 540100.dwg

      Login
    • 540100m_D.dxf

      Non siete autorizzati per eseguire un download 540100m_D.dxf

      Login

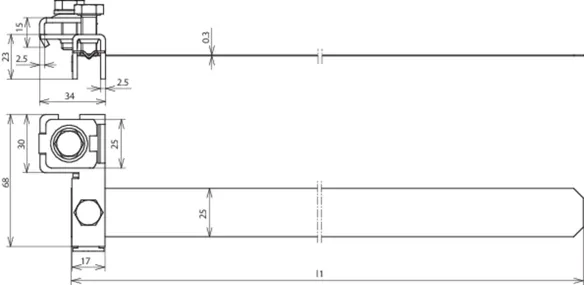

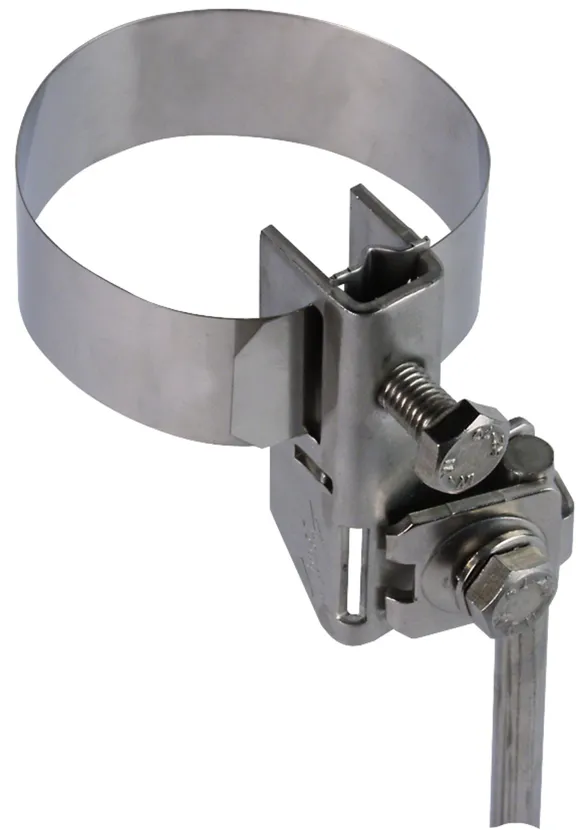

Fascetta di messa a terra per pali d'antenna completa INOX (27-168 mm)
Fascetta di messa a terra per il collegamento con tenuta alla corrente di fulmine
di ad es. pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile, per collegamento di
1 o 2 conduttori e per collegamenti passanti
Collegamento per:
1 conduttore Td Ø10 mm,
1 o 2 conduttori Td 6-8 mm ovvero 4-50 mm2
Materiale: INOX
Campo di serraggio tubo Ø: 16-168 mm (3/8-6'')
Vite: M8 x 20 mm
Materiale vite: INOX
Dimensioni nastro: 570 x 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 16.168 AK1X10 2X6.8 V2A
Art.: 540100
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio tubo Ø 16-168 mm (3/8-6'')
Vite di M8 x 20 mm
Materiale vite INOX
Dimensioni nastro (lu1 x la x sp) 570 x 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540100 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto per fascetta separato

Da combinare con nastro per fascette (art. n. 540 901)
Collegamento per: 1 conduttore Td Ø10 mm o 1-2 conduttori Td Ø6-8 mm o 4-50 mm2 (rigido/semirigido).

1 Prodotto

Art. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

GTIN (EAN) 4013364094116, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 540110.stp

      Non siete autorizzati per eseguire un download 540110.stp

      Login
    • 540110.igs

      Non siete autorizzati per eseguire un download 540110.igs

      Login
    • 540110.jt

      Non siete autorizzati per eseguire un download 540110.jt

      Login
    • 540110.dwg

      Non siete autorizzati per eseguire un download 540110.dwg

      Login
    • 540110m_D.dxf

      Non siete autorizzati per eseguire un download 540110m_D.dxf

      Login

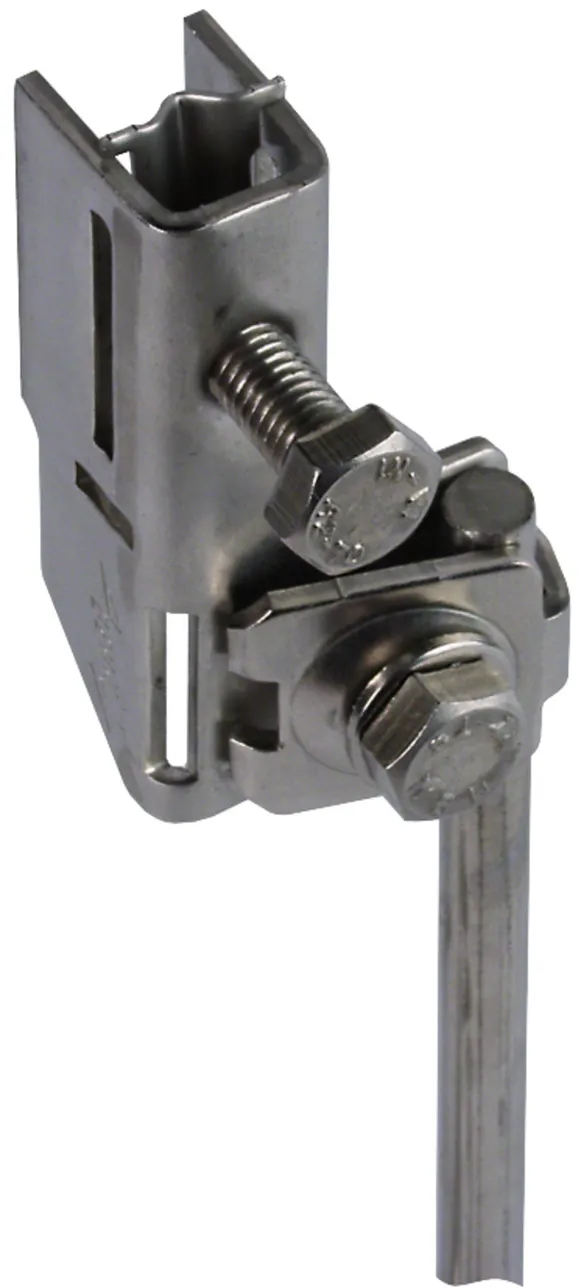

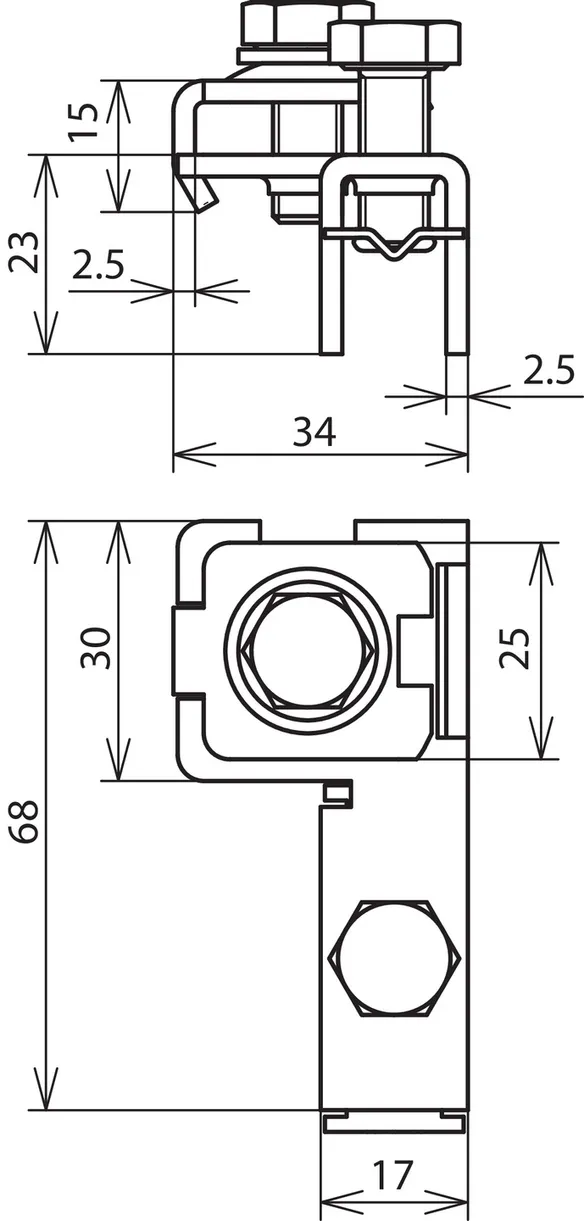

Fascetta di messa a terra per pali d'antenna morsetto separato INOX
Fascetta di messa a terra per collegamento con tenuta alla corrente di fulmine
ad es. di pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile,
per collegamento di 1 o 2 conduttori e per collegamenti passanti
Collegamento per: 1 conduttore Td Ø10 mm,
1 o 2 conduttori Td Ø6-8 mm ovvero 4-50 mm2
Morsetto separato,
da combinare con nastro per fascette (art. n. 540 901)
Materiale: INOX
Vite: M8 x 20 mm
Materiale vite: INOX
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SPK 25 BRS AK1X10 2X6.8 V2A
Art.: 540110
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Vite di M8 x 20 mm
Materiale vite INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540110 è stato aggiunto al carrello.

Apri Web-Shop

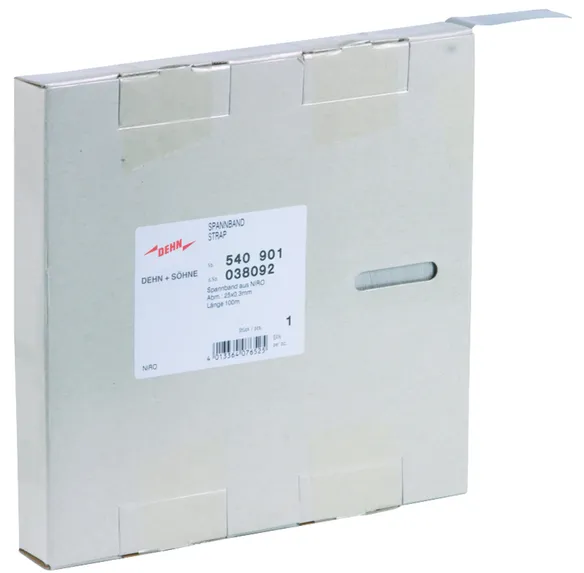

Nastro per fascette

Da tagliare ad es. con cesoie.

1 Prodotto

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Fascetta di messa a terra per nastro tenditore per ambienti Ex
Fascetta di messa a terra da combinare con diversi
elementi di fissaggio
o componenti di collegamento
Materiale: INOX
Dimensioni nastro: 25 x 0,3 mm

Fabbricato: DEHN
Tipo: SPB 25X0.3 L100M V2A
Art.: 540901
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Dimensioni nastro (la x sp) 25 x 0,3 mm
