Art. 942300 DG MP TNC 275

GTIN (EAN) 4013364495272, Codice doganale (EU): 85363030, Peso lordo: 316.66 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

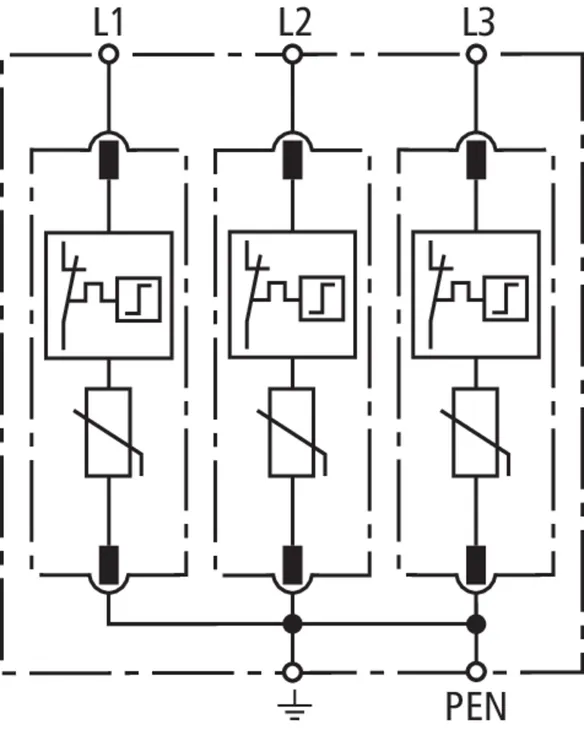

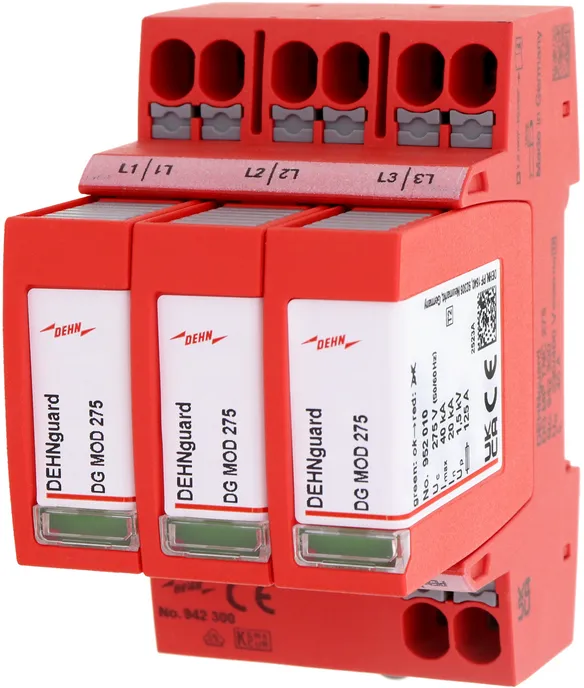

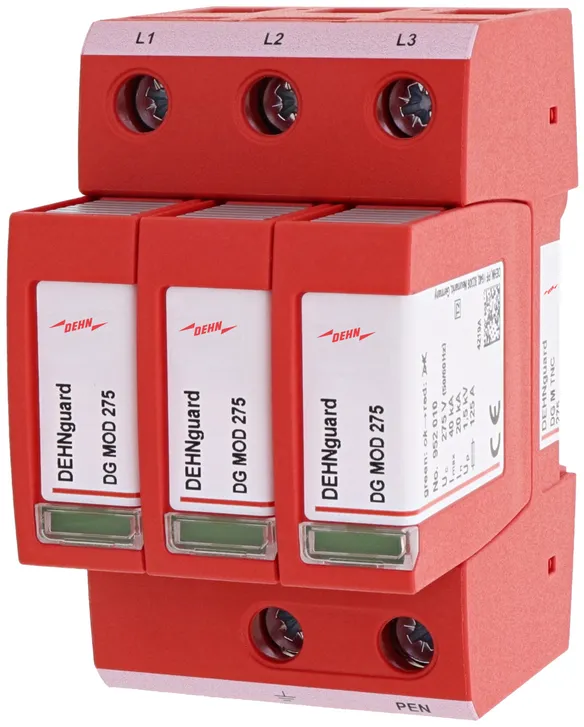

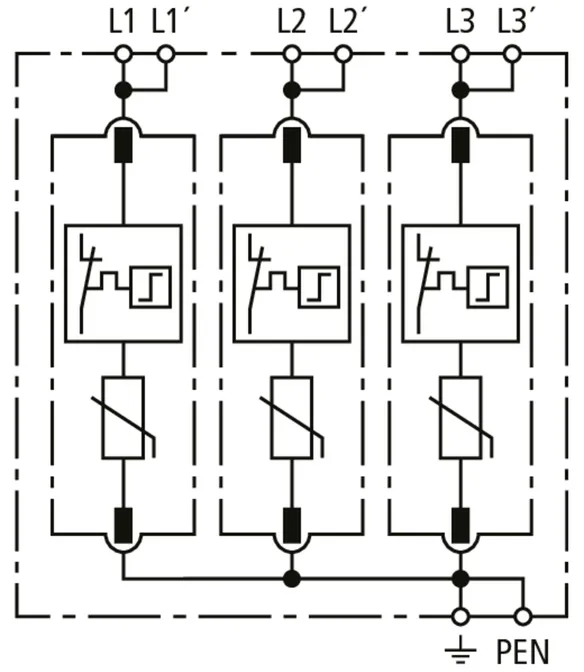

Limitatore di sovratensione DEHNguard MP TNC 275
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 230/400 V, larghezza 3 unità
con contatto di telesegnalamento
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 275
Art.: 942300
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

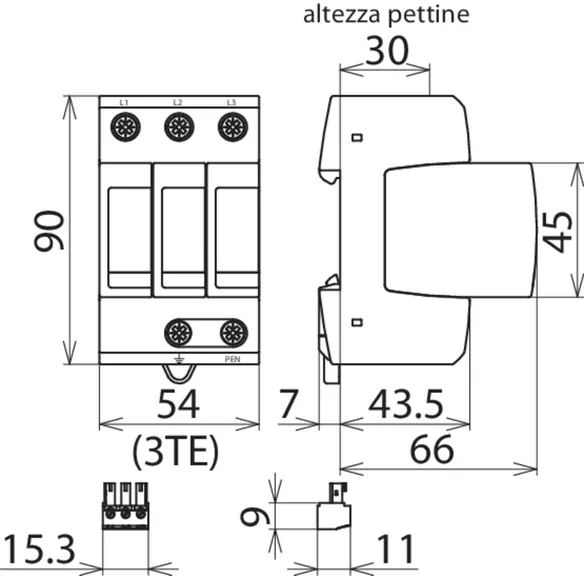

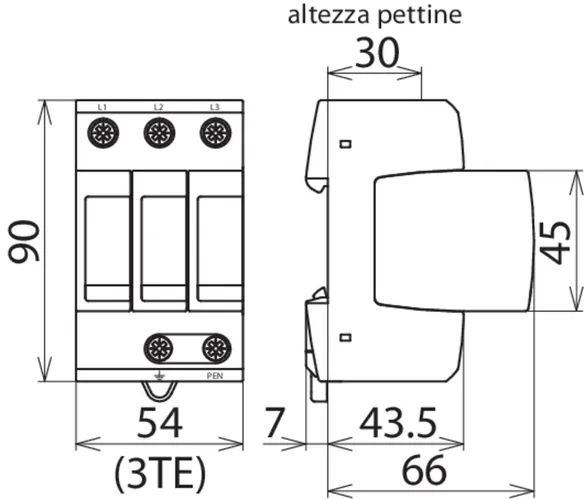

Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE

Prodotto 942300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 942318 DG MP TNC 150 FM

GTIN (EAN) 4013364495265, Codice doganale (EU): 85363030, Peso lordo: 324.71 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

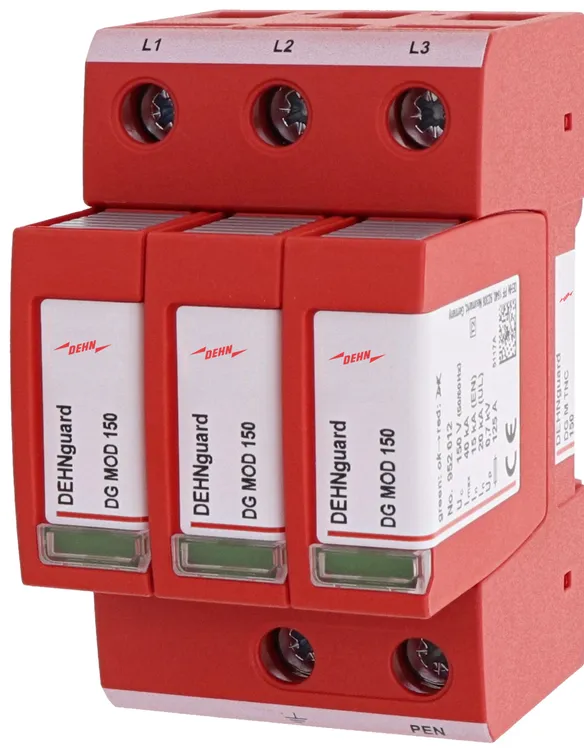

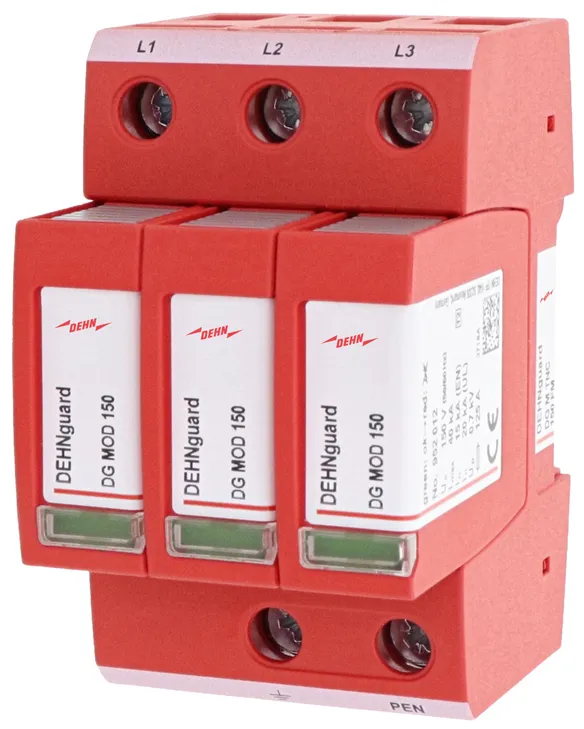

Limitatore di sovratensione DEHNguard MP TNC 150 FM

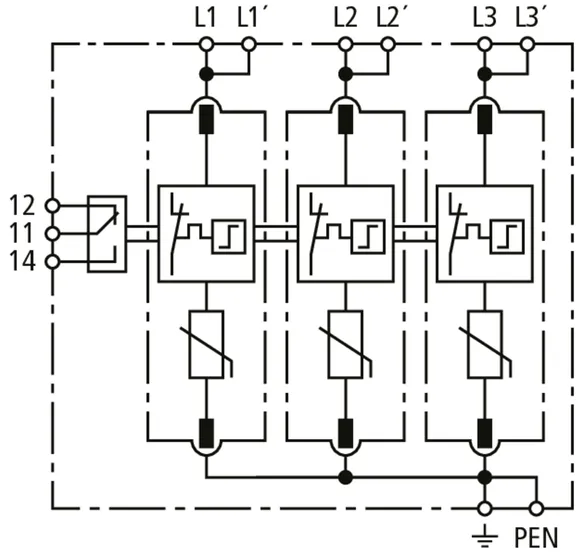

Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 150 FM
Art.: 942318
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942318 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942318 è stato aggiunto al carrello.

Apri Web-Shop

Art. 942305 DG MP TNC 275 FM

GTIN (EAN) 4013364495289, Codice doganale (EU): 85363030, Peso lordo: 323.13 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TNC 275 FM

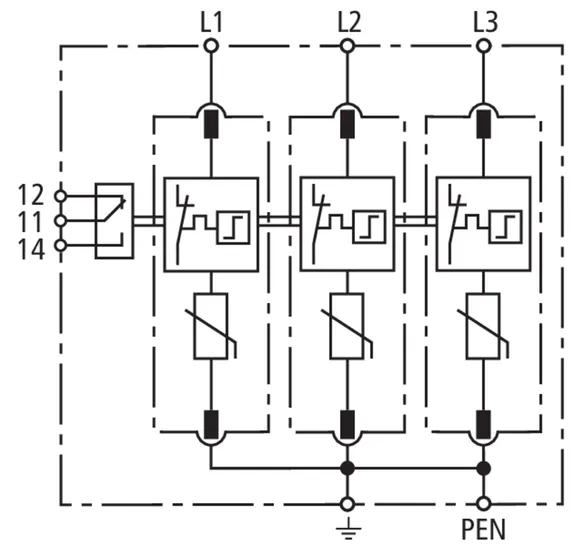

Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 230/400 V, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 275 FM
Art.: 942305
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942305 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942305 è stato aggiunto al carrello.

Apri Web-Shop

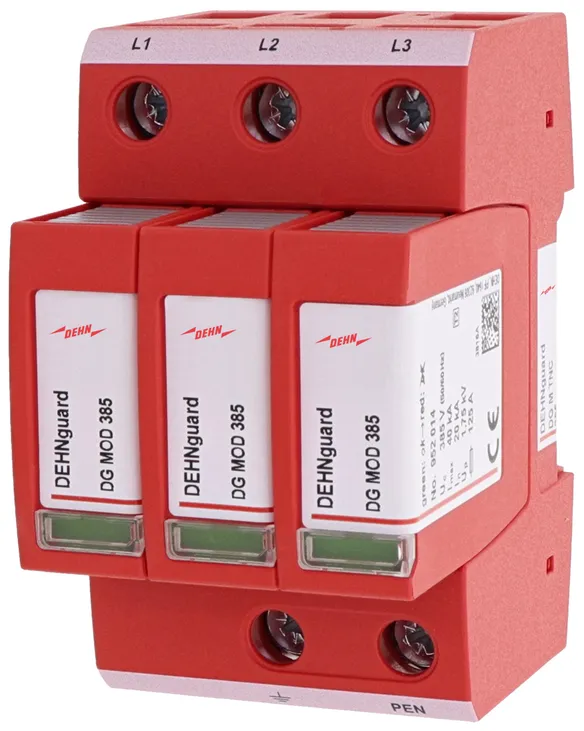

Art. 942319 DG MP TNC 385 FM

GTIN (EAN) 4013364495296, Codice doganale (EU): 85363030, Peso lordo: 324.71 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

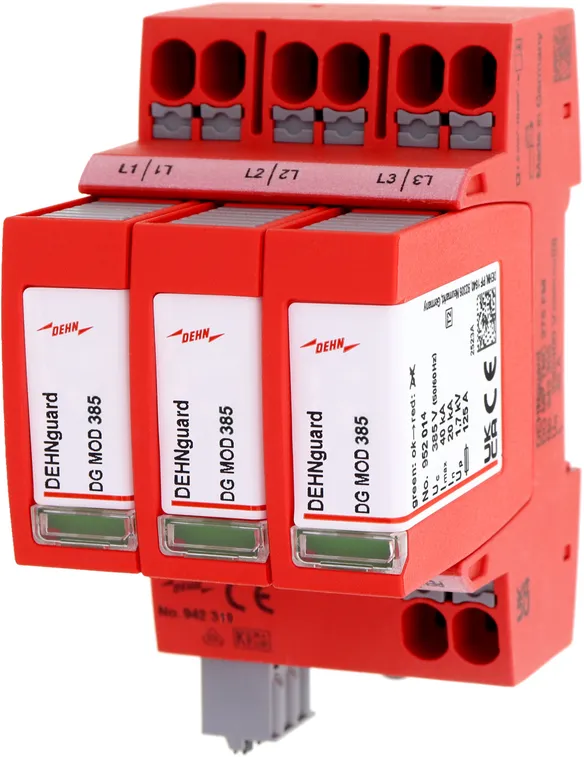

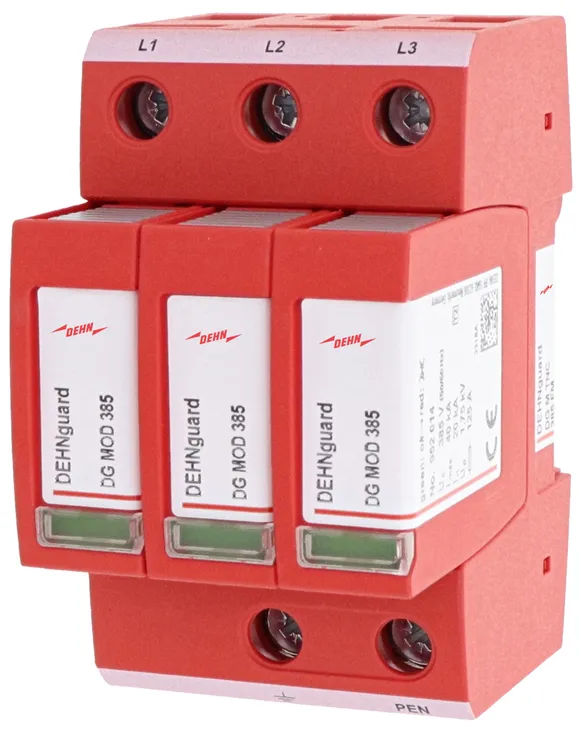

Limitatore di sovratensione DEHNguard MP TNC 385 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 385 FM
Art.: 942319
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – Tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942319 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942319 è stato aggiunto al carrello.

Apri Web-Shop

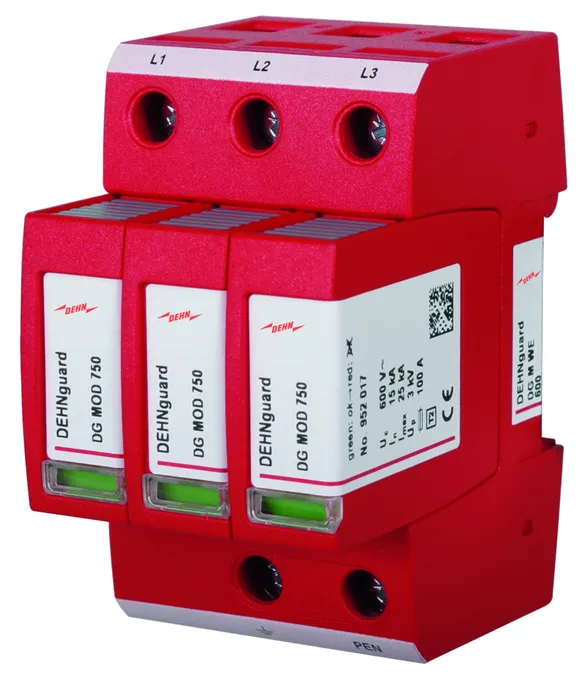

Art. 942308 DG MP TNC 440 FM

GTIN (EAN) 4013364495258, Codice doganale (EU): 85363030, Peso lordo: 355.78 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

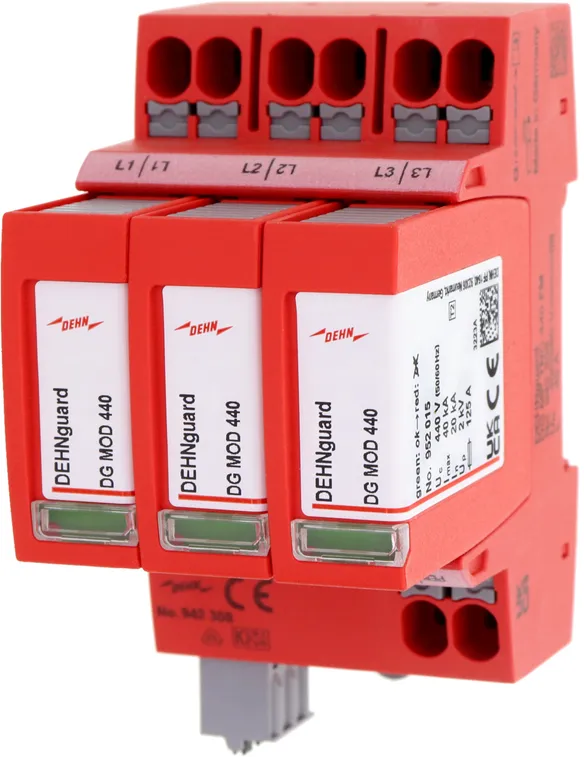

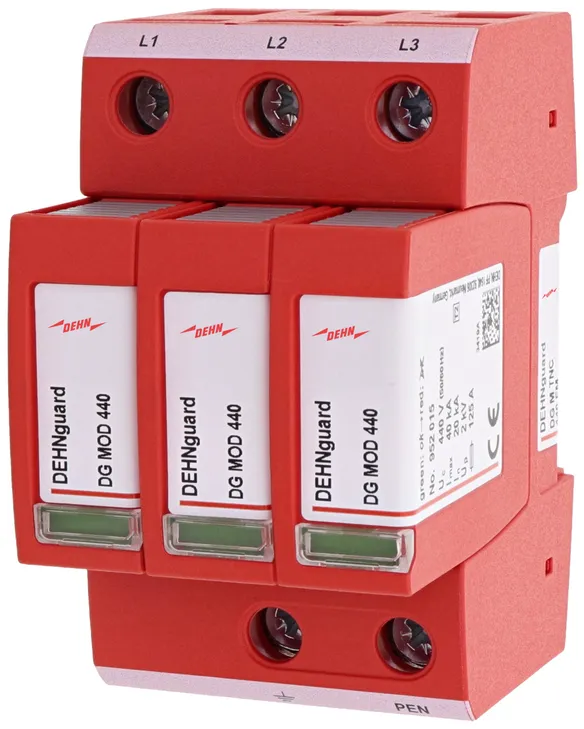

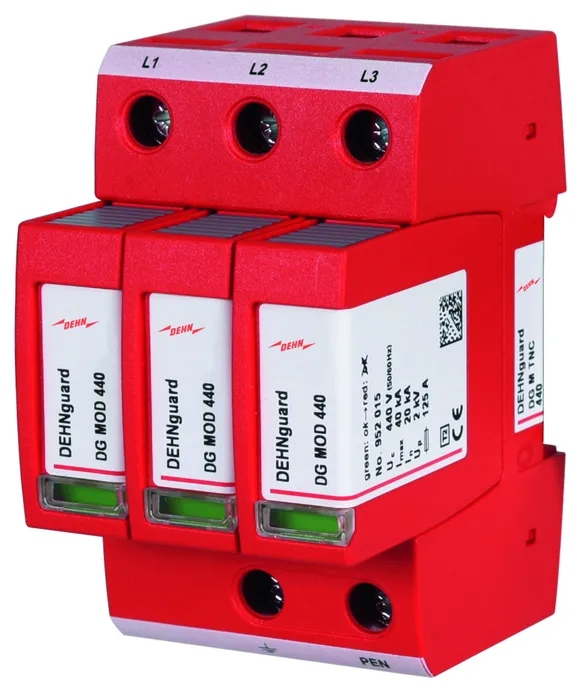

Limitatore di sovratensione DEHNguard MP TNC 440 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 400/690 V, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 440 V AC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 440 FM
Art.: 942308
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942308 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942308 è stato aggiunto al carrello.

Apri Web-Shop

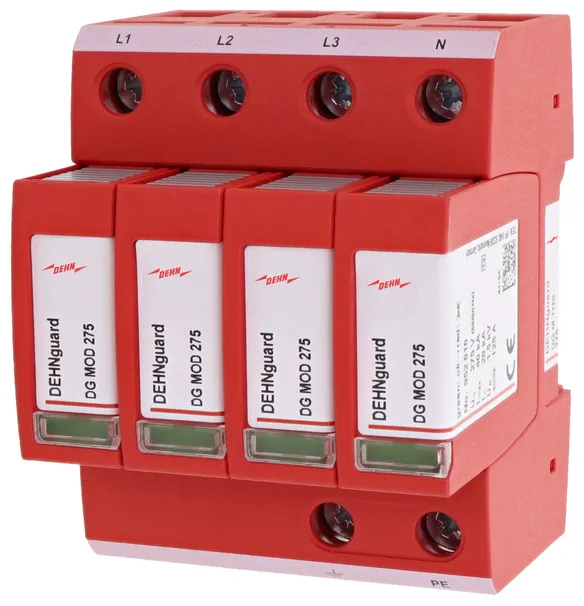

Art. 942400 DG MP TNS 275

GTIN (EAN) 4013364484115, Codice doganale (EU): 85363030, Peso lordo: 407.53 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

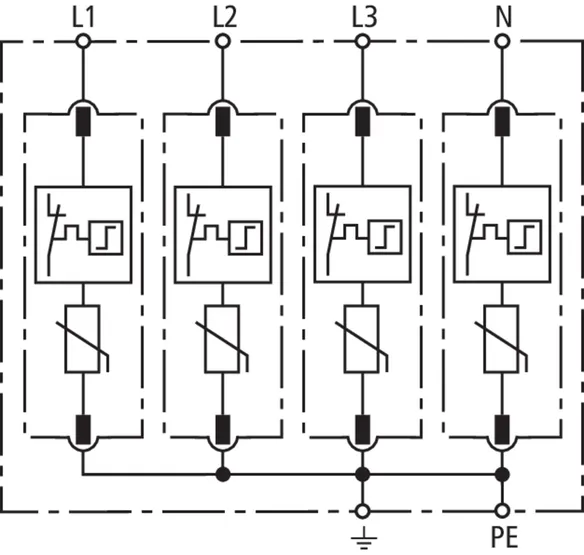

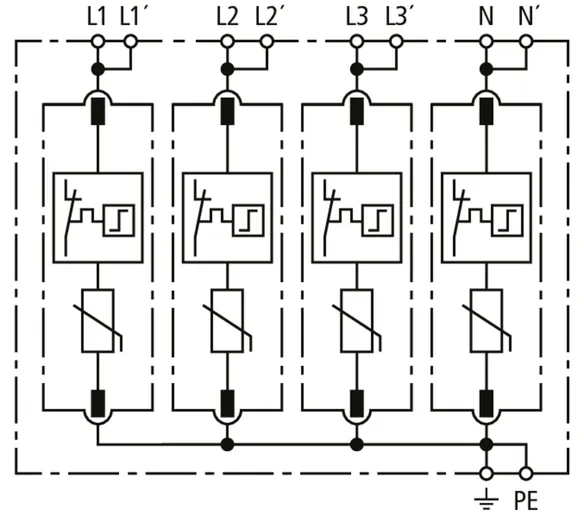

Limitatore di sovratensione DEHNguard MP TNS 275
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 275
Art.: 942400
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE

Prodotto 942400 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942400 è stato aggiunto al carrello.

Apri Web-Shop

Art. 942408 DG MP TNS 150 FM

GTIN (EAN) 4013364484863, Codice doganale (EU): 85363030, Peso lordo: 385.91 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

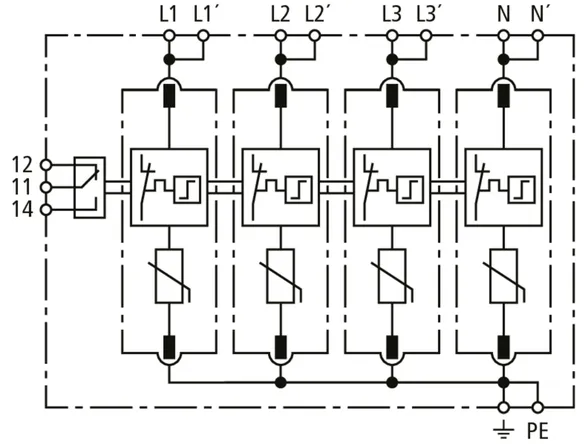

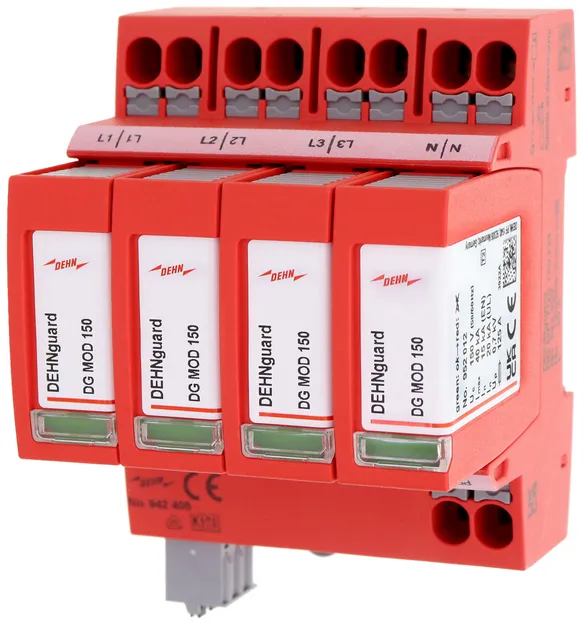

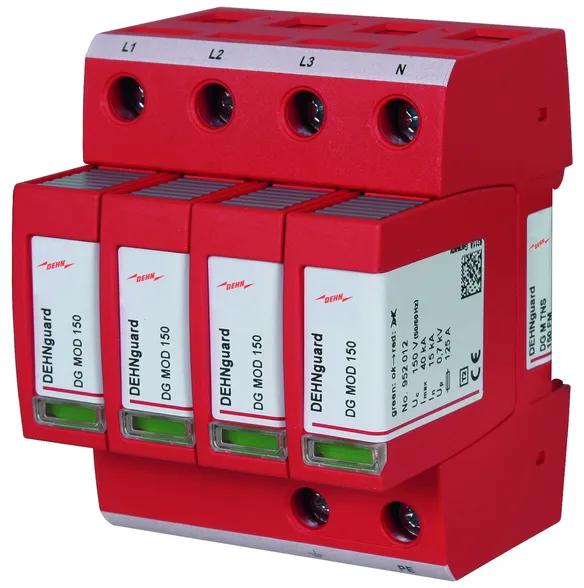

Limitatore di sovratensione DEHNguard MP TNS 150 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 150 FM
Art.: 942408
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942408 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942408 è stato aggiunto al carrello.

Apri Web-Shop

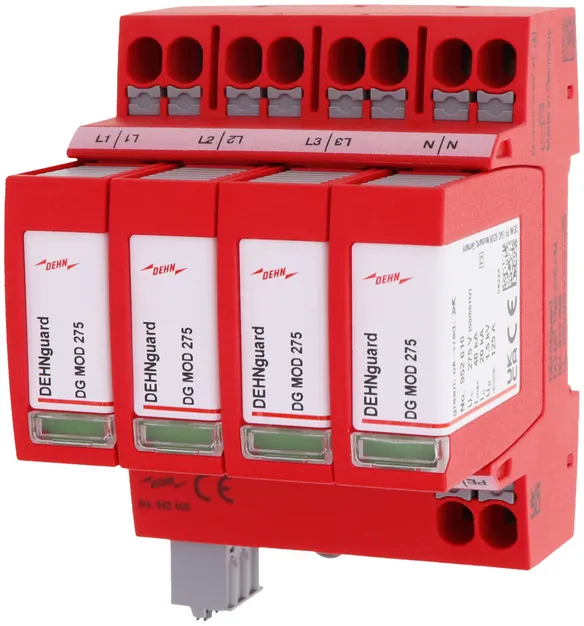

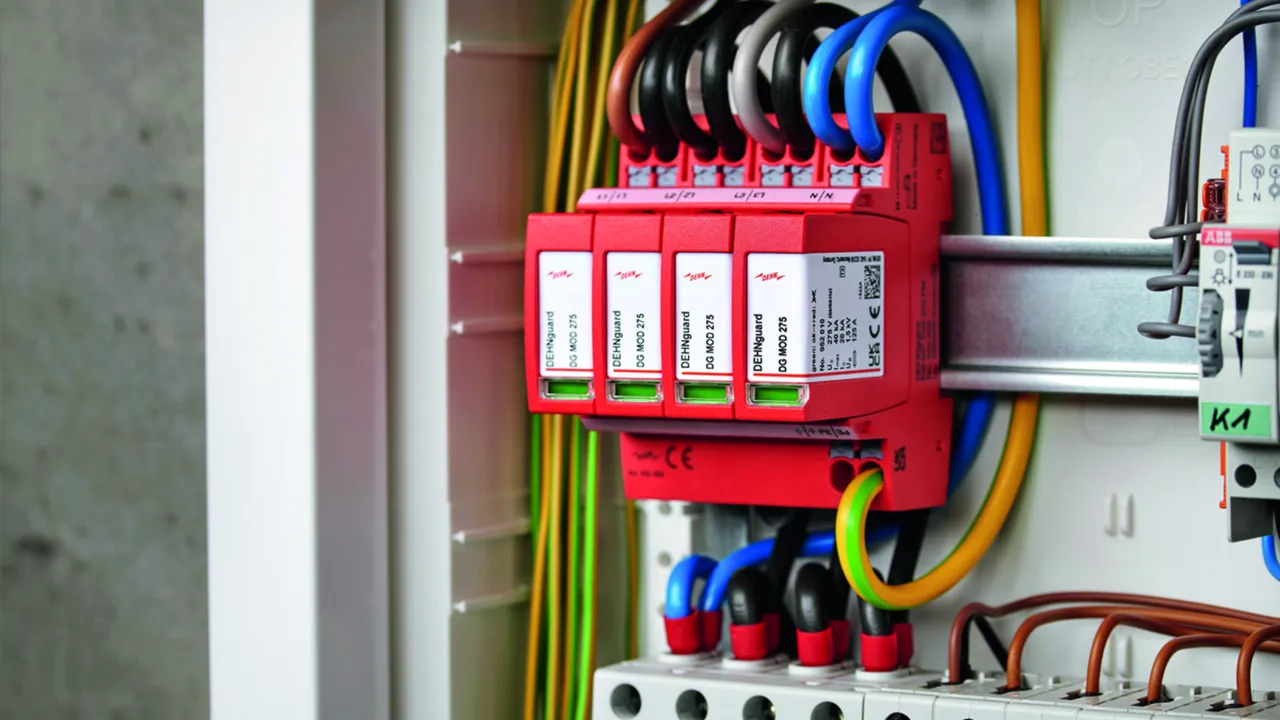

Art. 942405 DG MP TNS 275 FM

GTIN (EAN) 4013364477124, Codice doganale (EU): 85363030, Peso lordo: 350.91 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

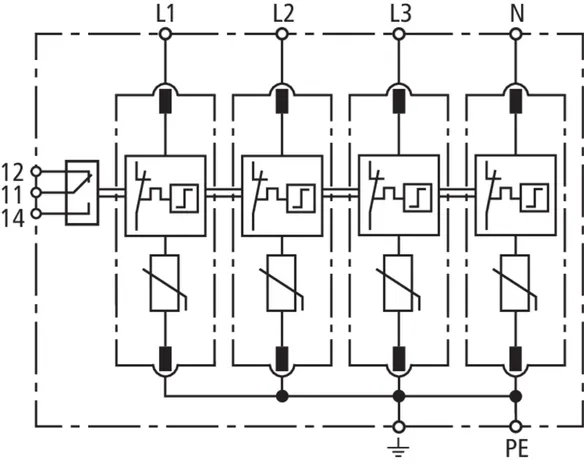

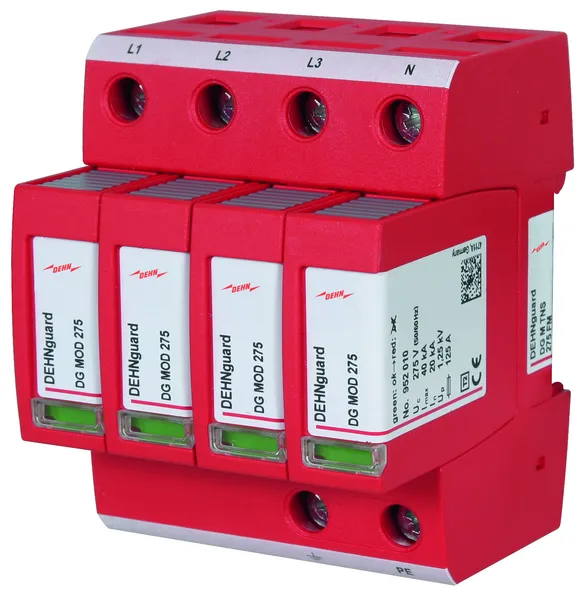

Limitatore di sovratensione DEHNguard MP TNS 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 275 FM
Art.: 942405
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

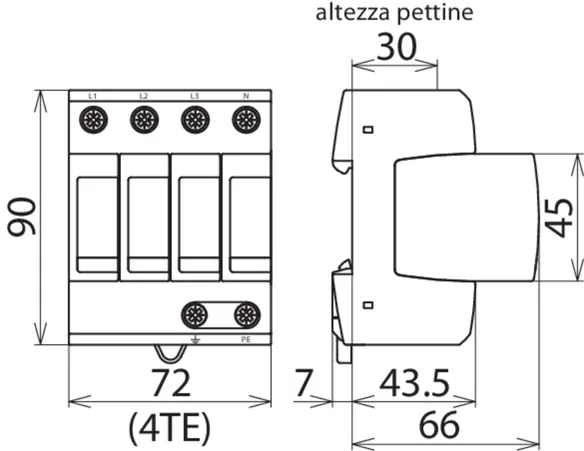

Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942405 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942405 è stato aggiunto al carrello.

Apri Web-Shop

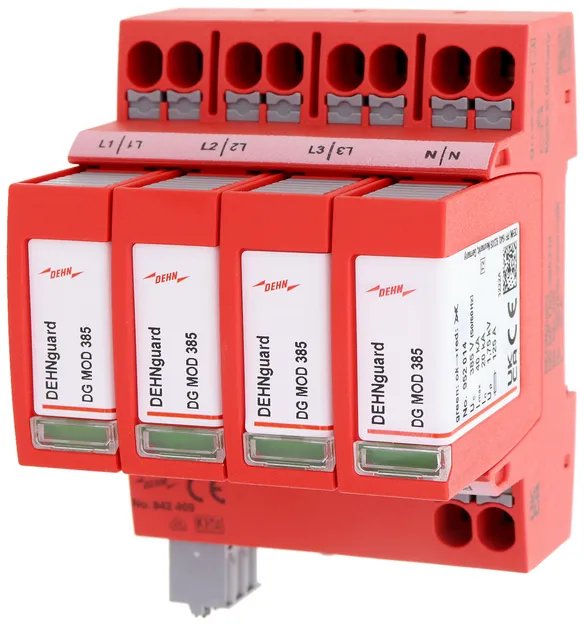

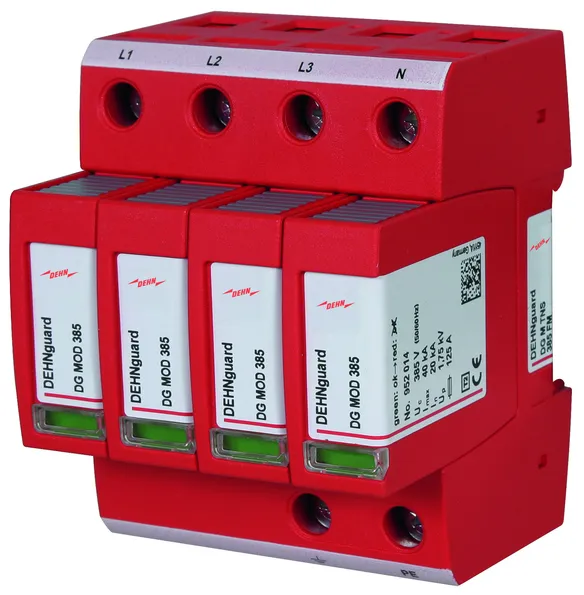

Art. 942409 DG MP TNS 385 FM

GTIN (EAN) 4013364484832, Codice doganale (EU): 85363030, Peso lordo: 441.67 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TNS 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 385 FM
Art.: 942409
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – Tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

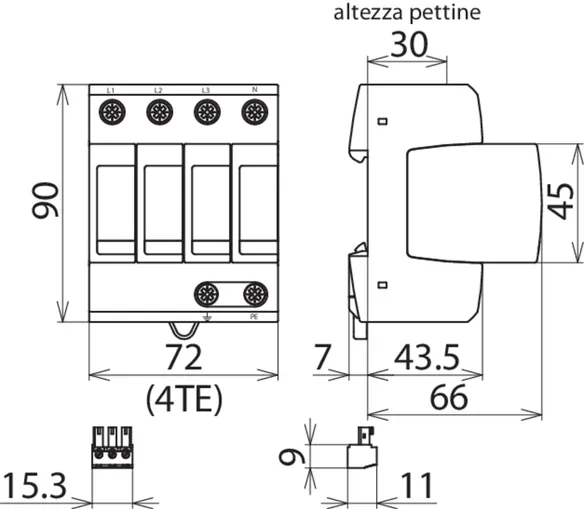

Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942409 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942409 è stato aggiunto al carrello.

Apri Web-Shop

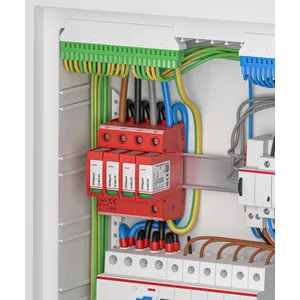

Art. 942310 DG MP TT 275

GTIN (EAN) 4013364484108, Codice doganale (EU): 85363030, Peso lordo: 343.84 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

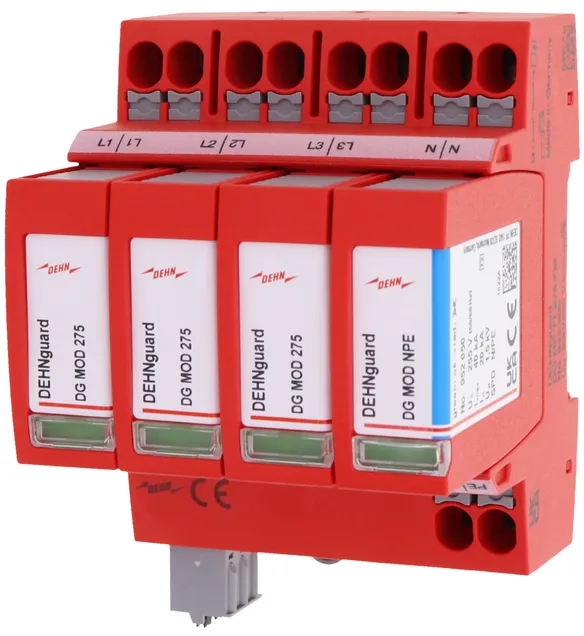

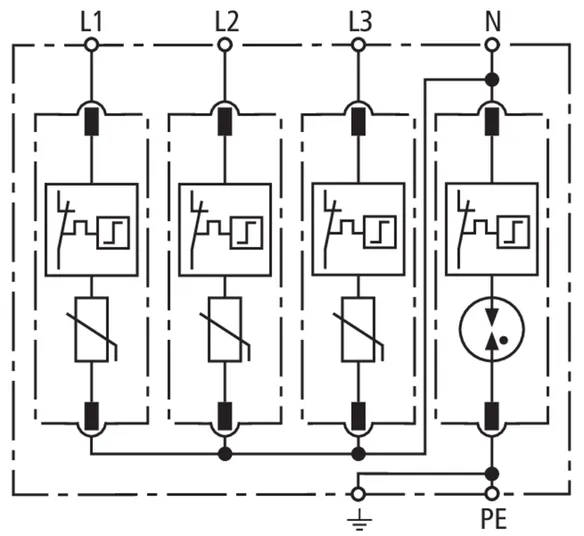

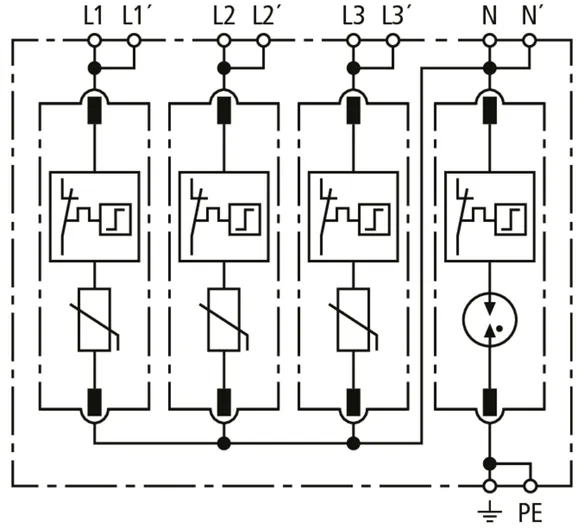

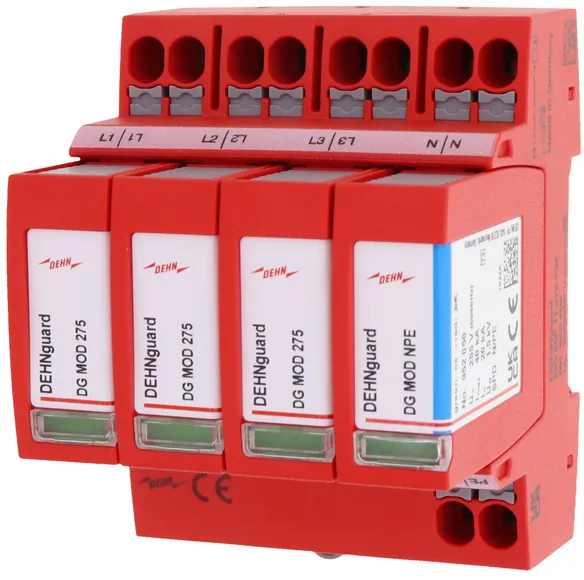

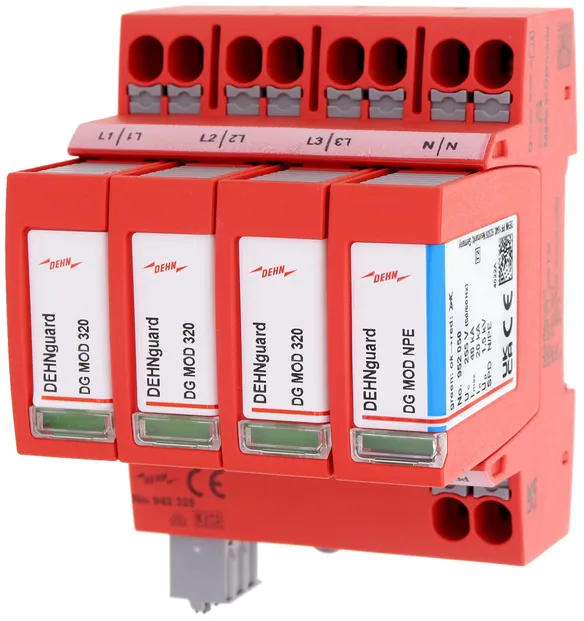

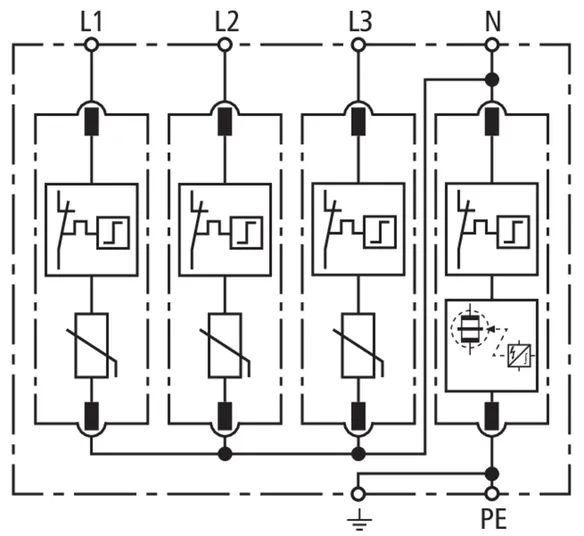

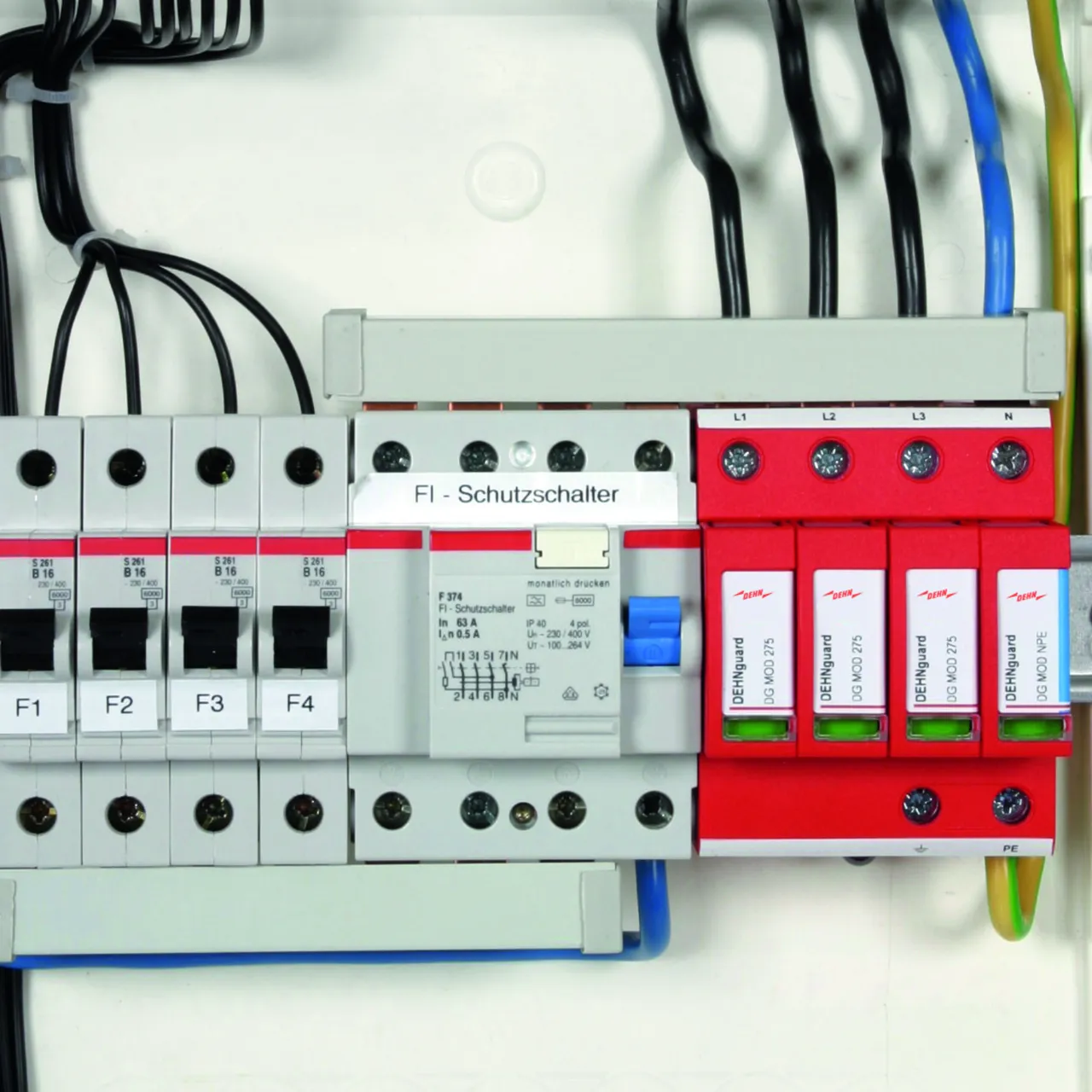

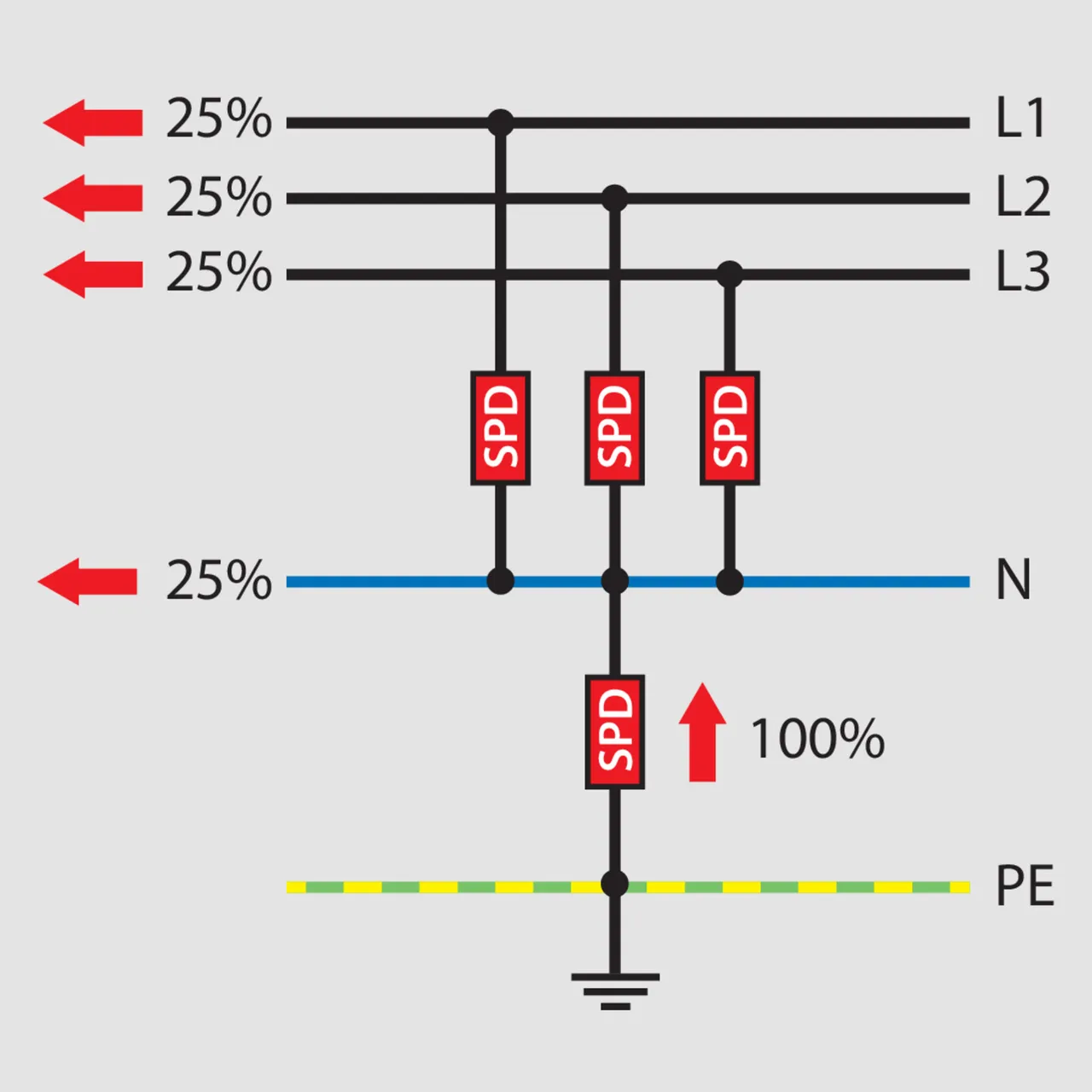

Limitatore di sovratensione DEHNguard MP TT 275
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 275
Art.: 942310
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942310 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942310 è stato aggiunto al carrello.

Apri Web-Shop

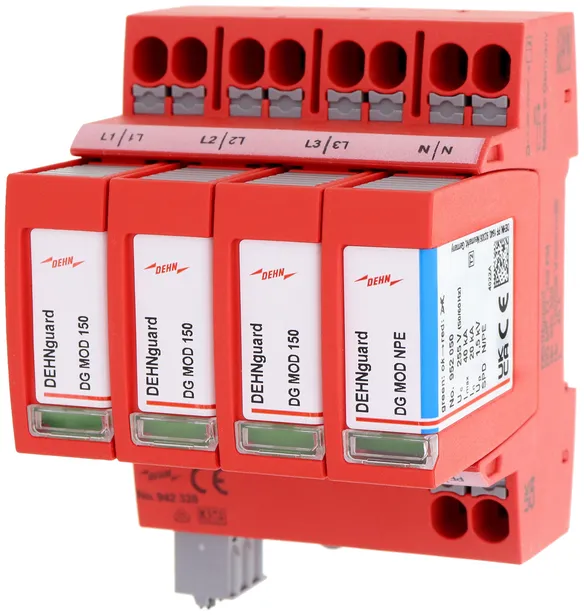

Art. 942328 DG MP TT 150 FM

GTIN (EAN) 4013364484856, Codice doganale (EU): 85363030, Peso lordo: 388.86 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

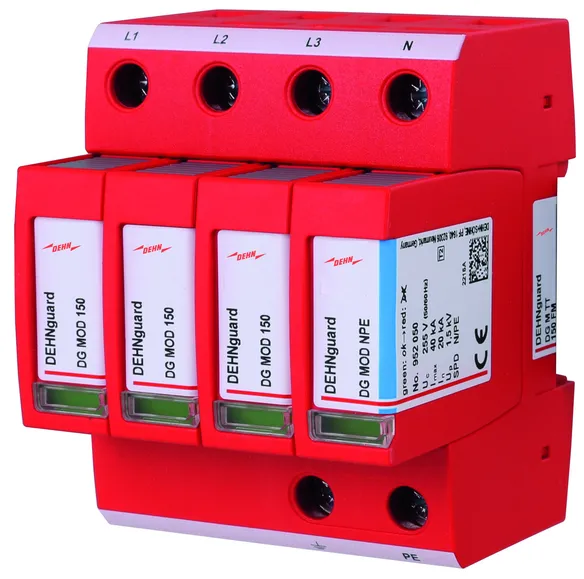

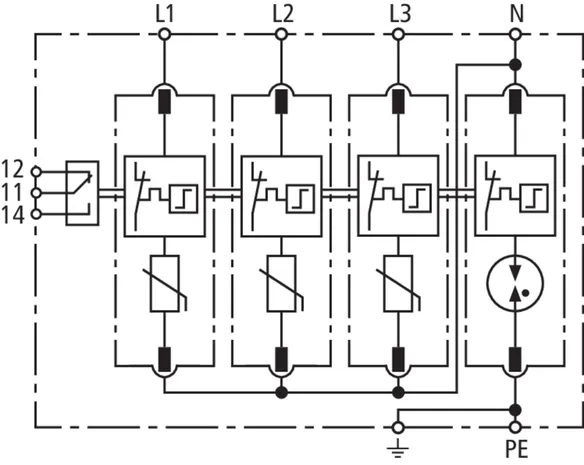

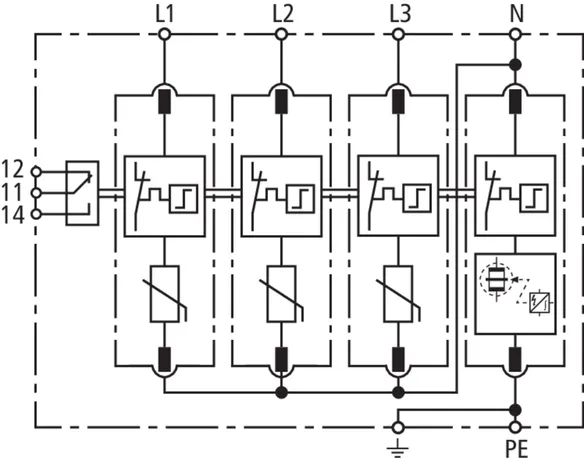

Limitatore di sovratensione DEHNguard MP TT 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 150 FM
Art.: 942328
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942328 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942328 è stato aggiunto al carrello.

Apri Web-Shop

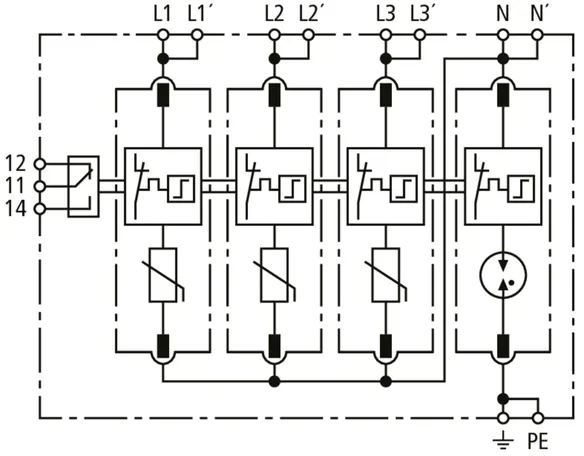

Art. 942315 DG MP TT 275 FM

GTIN (EAN) 4013364477162, Codice doganale (EU): 85363030, Peso lordo: 346.63 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

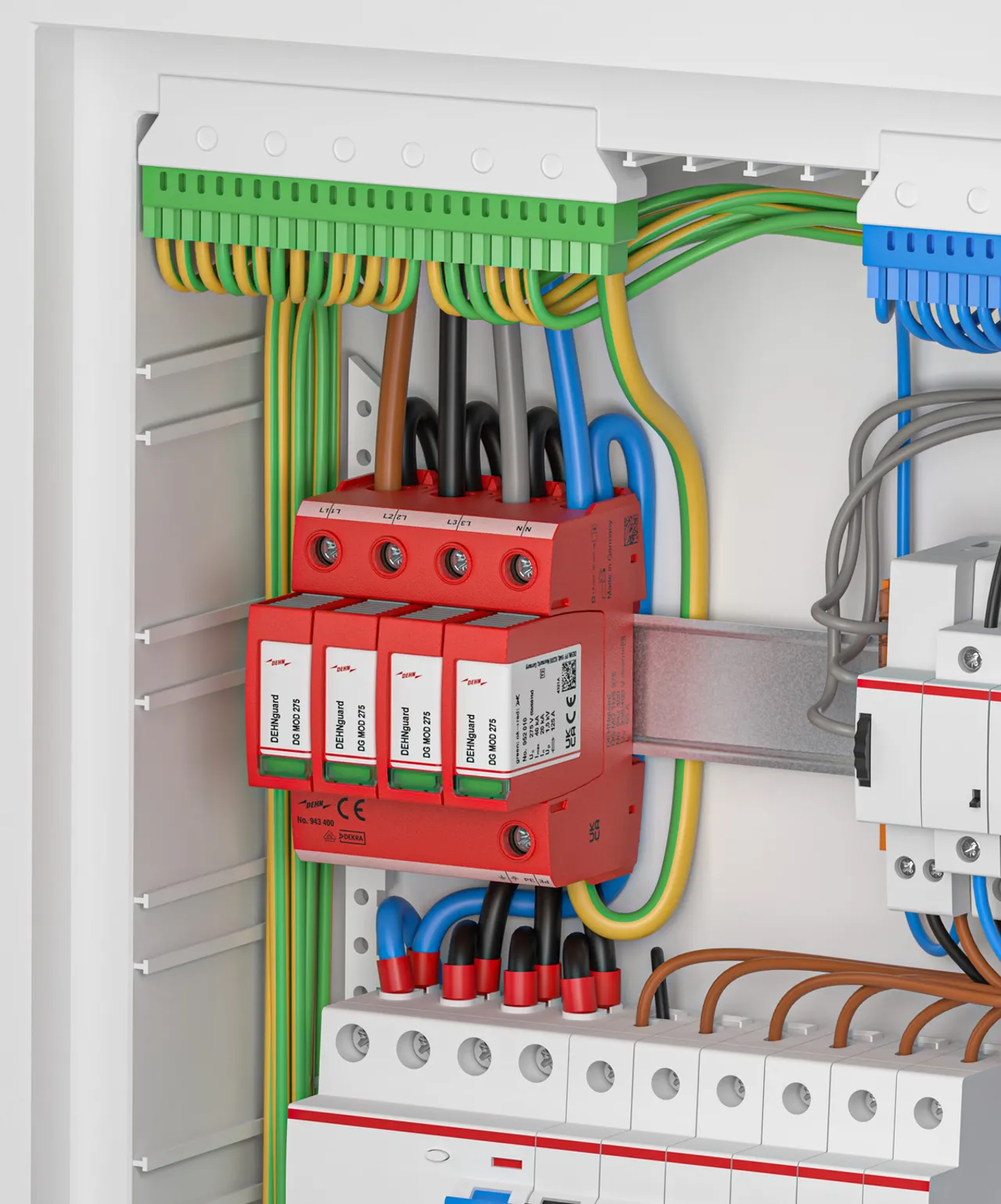

Limitatore di sovratensione DEHNguard MP TT 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 275 FM
Art.: 942315
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942315 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942315 è stato aggiunto al carrello.

Apri Web-Shop

Art. 942325 DG MP TT 320 FM

GTIN (EAN) 4013364484849, Codice doganale (EU): 85363030, Peso lordo: 418.85 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TT 320 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 320 FM
Art.: 942325
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942325 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942325 è stato aggiunto al carrello.

Apri Web-Shop

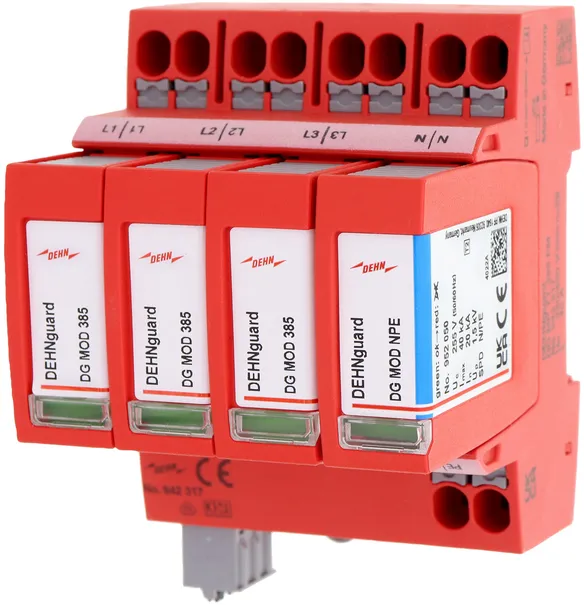

Art. 942317 DG MP TT 385 FM

GTIN (EAN) 4013364484825, Codice doganale (EU): 85363030, Peso lordo: 430.48 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TT 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 385 FM
Art.: 942317
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942317 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942317 è stato aggiunto al carrello.

Apri Web-Shop

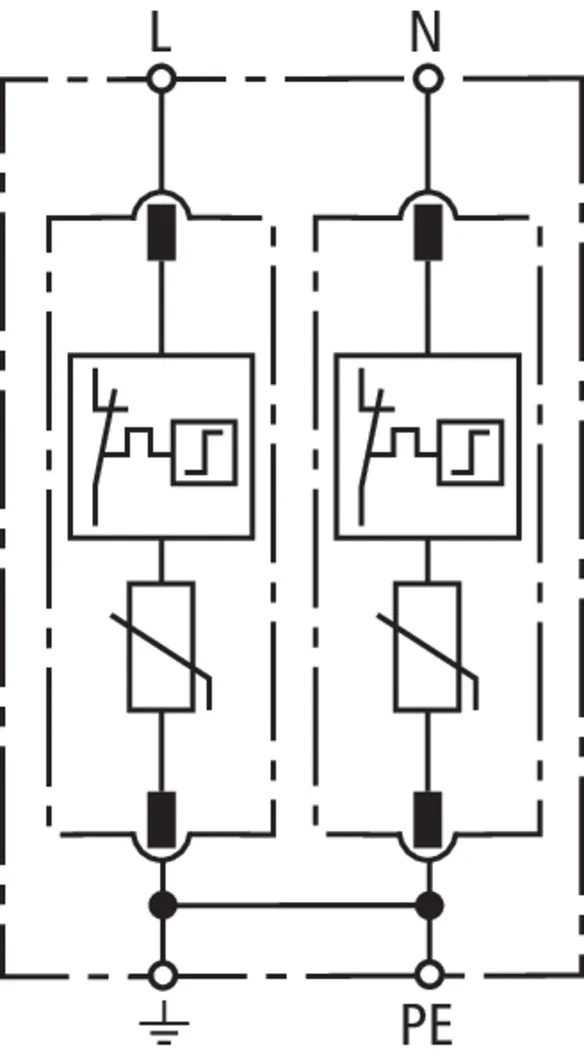

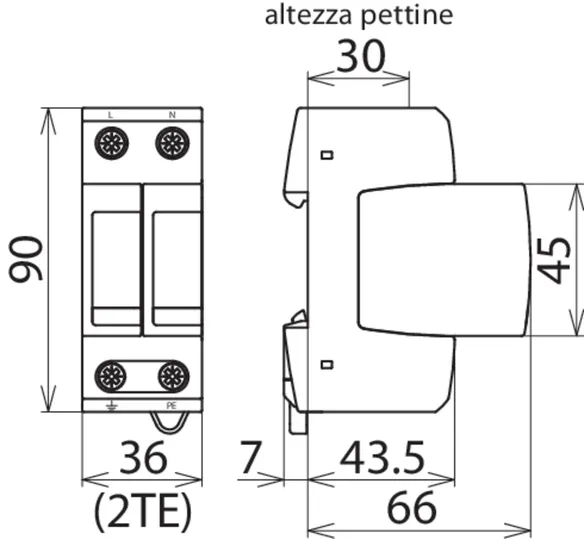

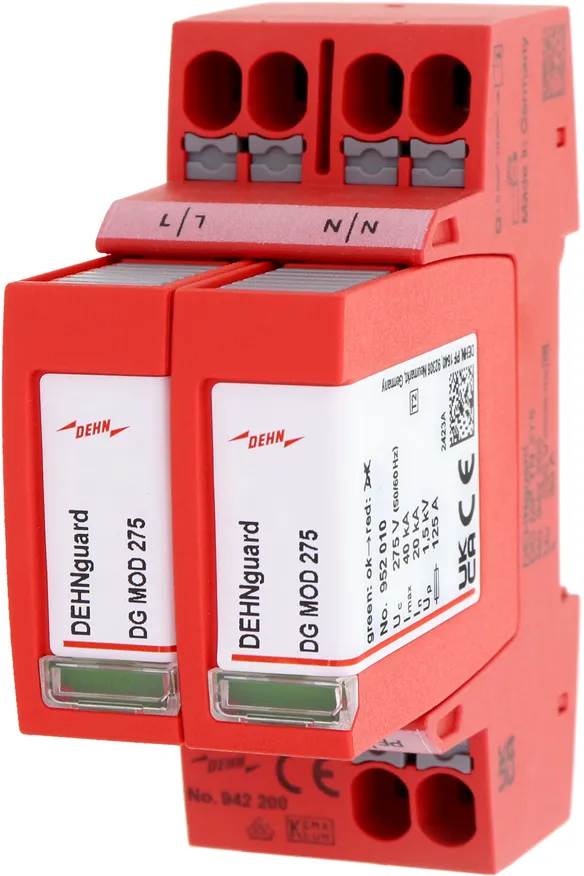

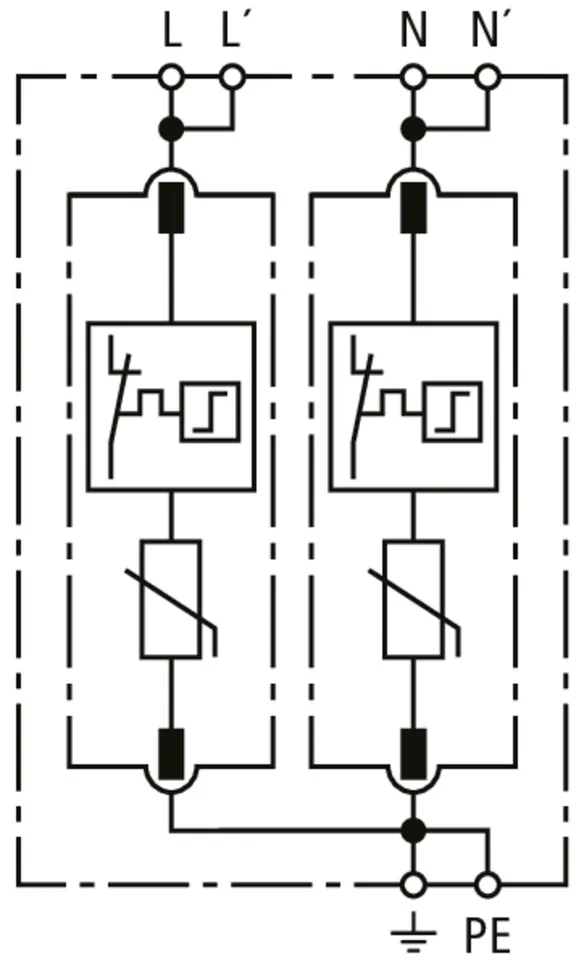

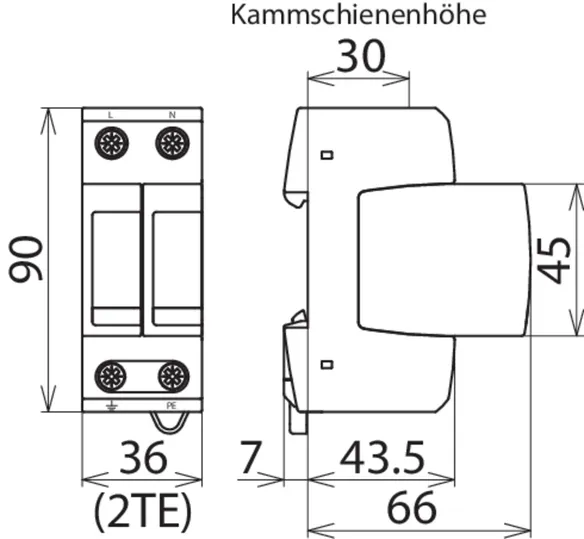

Art. 942200 DG MP TN 275

GTIN (EAN) 4013364495395, Codice doganale (EU): 85363030, Peso lordo: 228.88 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TN 275
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TN monofase 230 V, larghezza 2 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 275
Art.: 942200
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE

Prodotto 942200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942200 è stato aggiunto al carrello.

Apri Web-Shop

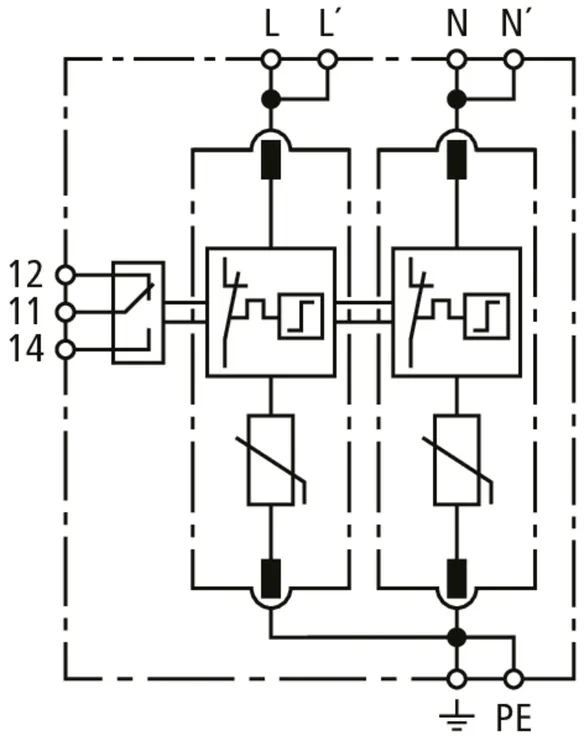

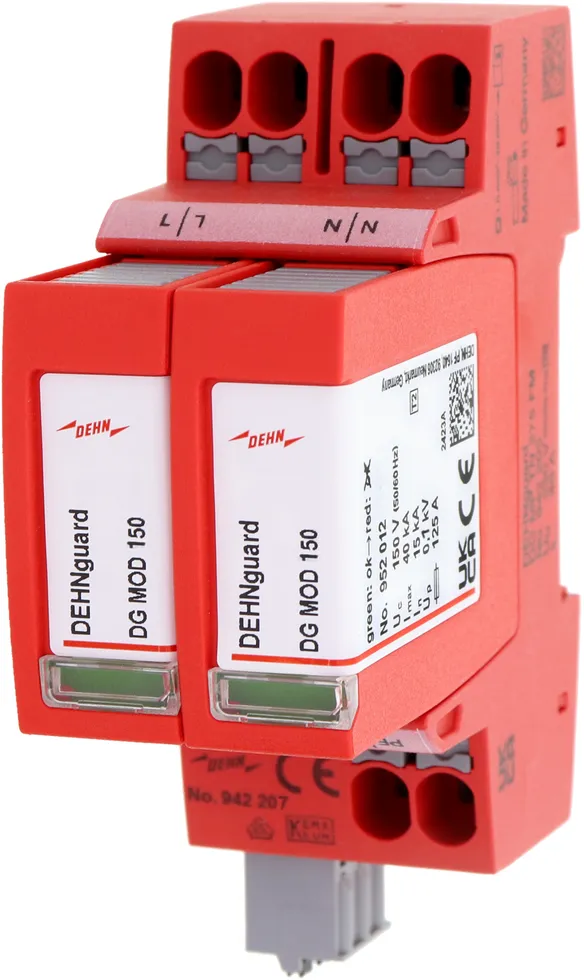

Art. 942207 DG MP TN 150 FM

GTIN (EAN) 4013364495418, Codice doganale (EU): 85363030, Peso lordo: 231.67 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TN 150 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 150 FM
Art.: 942207
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile

Prodotto 942207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942207 è stato aggiunto al carrello.

Apri Web-Shop

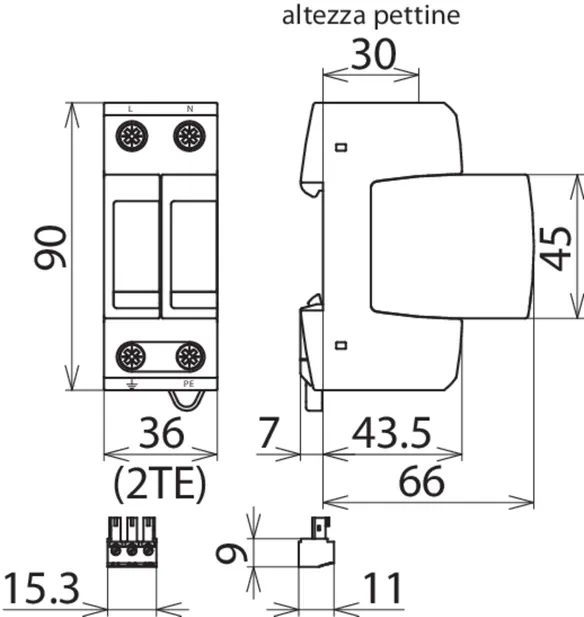

Art. 942205 DG MP TN 275 FM

GTIN (EAN) 4013364495401, Codice doganale (EU): 85363030, Peso lordo: 231.32 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TN 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 275 FM
Art.: 942205
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile

Prodotto 942205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942205 è stato aggiunto al carrello.

Apri Web-Shop

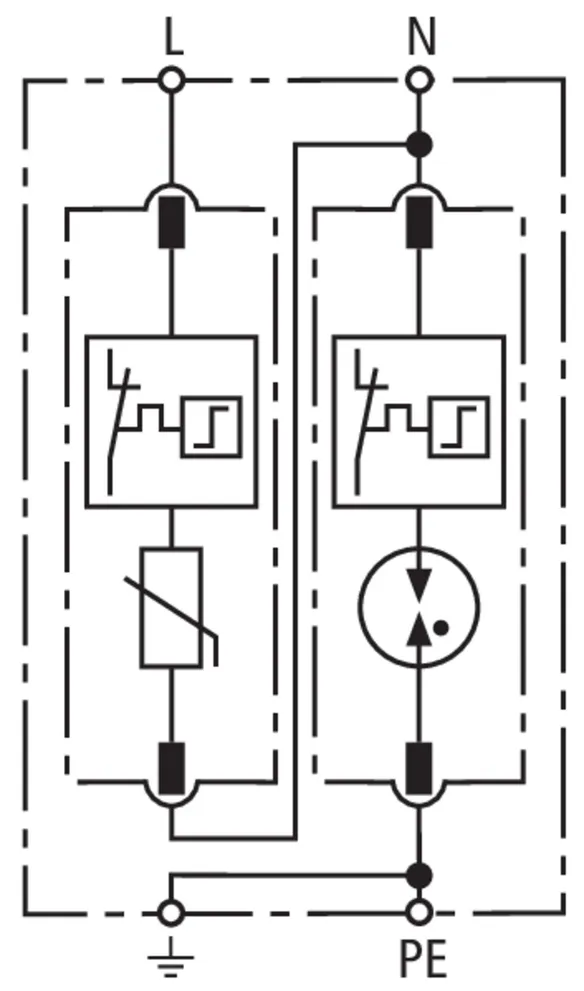

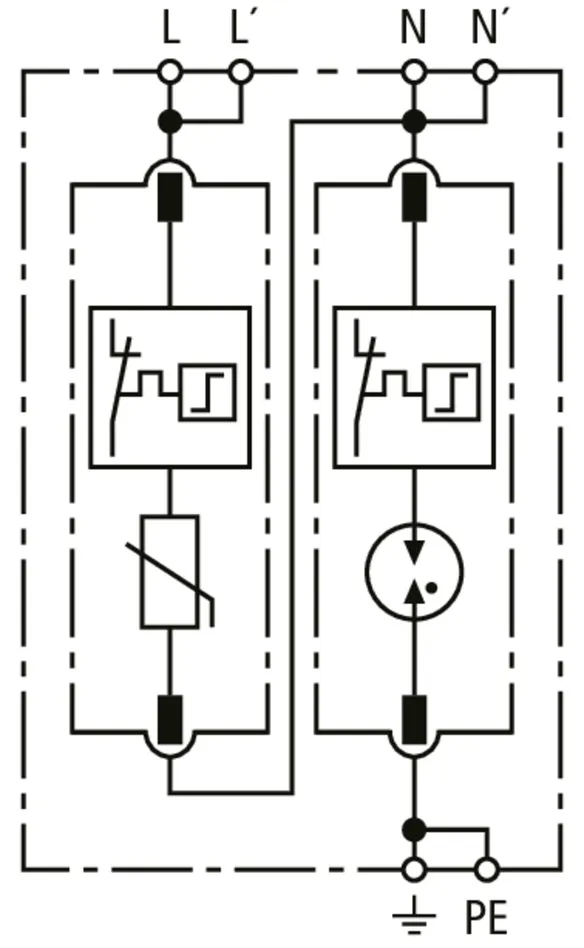

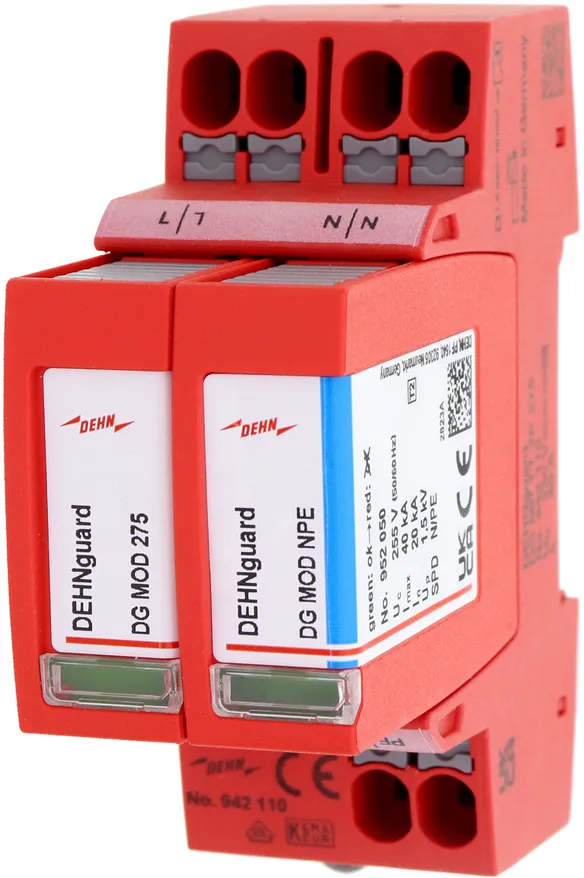

Art. 942110 DG MP TT 2P 275

GTIN (EAN) 4013364495326, Codice doganale (EU): 85363030, Peso lordo: 220.36 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TT 2P 275
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 275
Art.: 942110
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942110 è stato aggiunto al carrello.

Apri Web-Shop

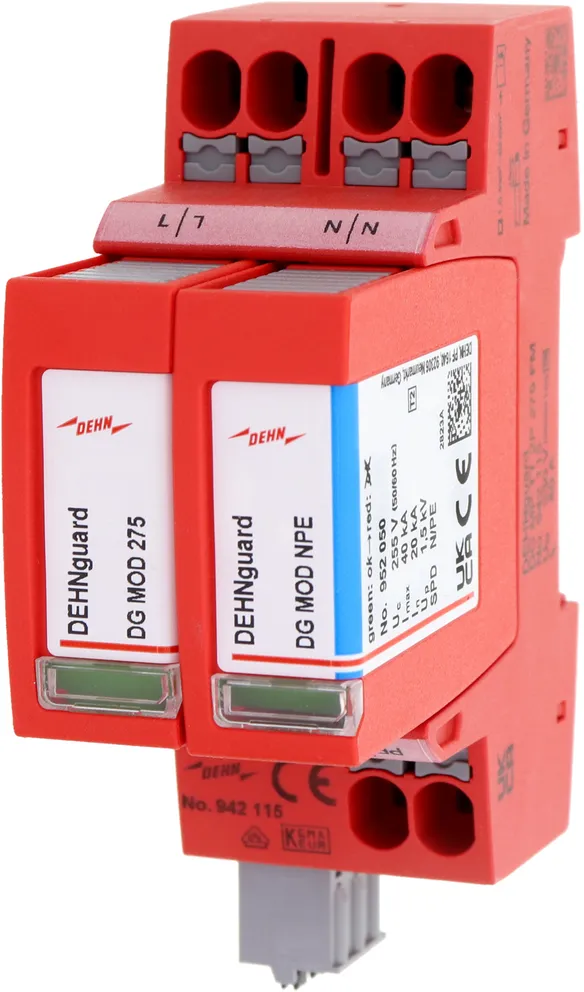

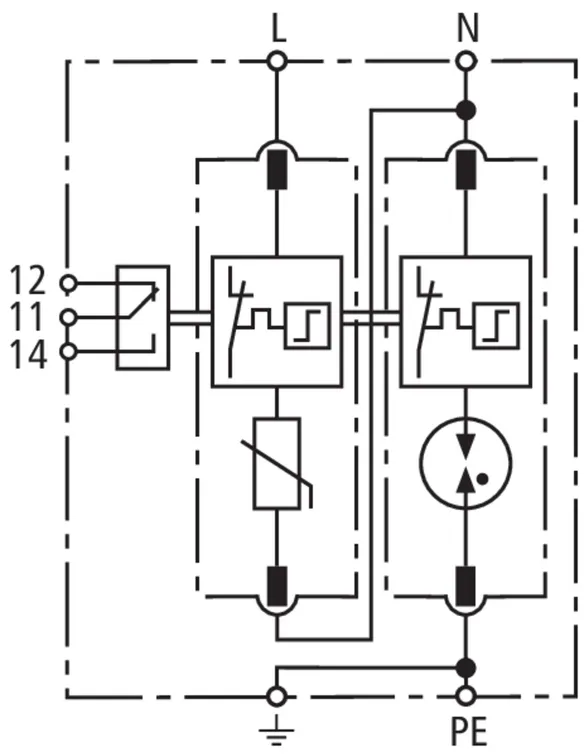

Art. 942115 DG MP TT 2P 275 FM

GTIN (EAN) 4013364495333, Codice doganale (EU): 85363030, Peso lordo: 226.75 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TT 2P 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 275 FM
Art.: 942115
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942115 è stato aggiunto al carrello.

Apri Web-Shop

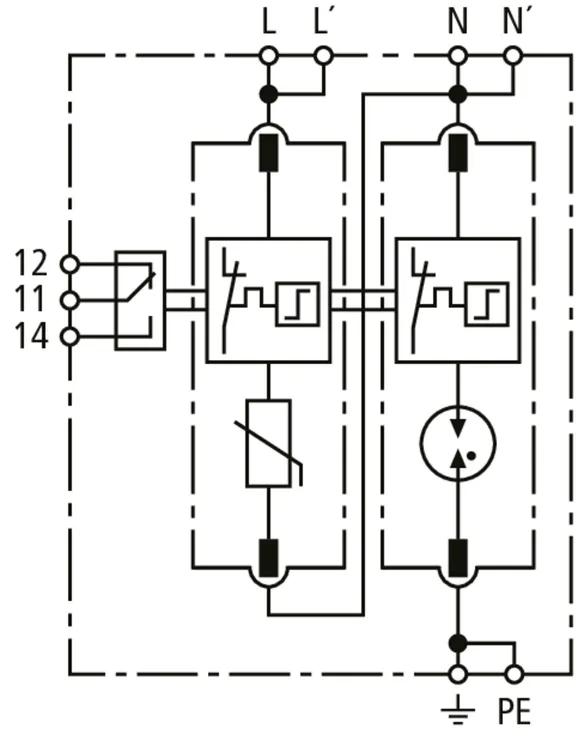

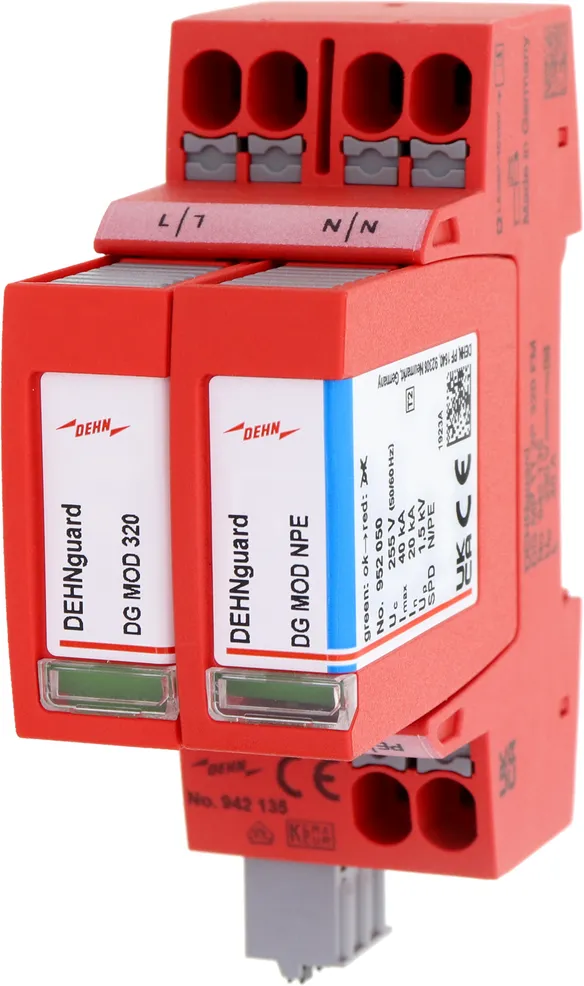

Art. 942135 DG MP TT 2P 320 FM

GTIN (EAN) 4013364495340, Codice doganale (EU): 85363030, Peso lordo: 230.96 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TT 2P 320 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 320 FM
Art.: 942135
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 942135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942135 è stato aggiunto al carrello.

Apri Web-Shop

Art. 942117 DG MP TT 2P 385 FM

GTIN (EAN) 4013364495357, Codice doganale (EU): 85363030, Peso lordo: 227.23 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP TT 2P 385 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 385 FM
Art.: 942117
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Prodotto 942117 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942117 è stato aggiunto al carrello.

Apri Web-Shop

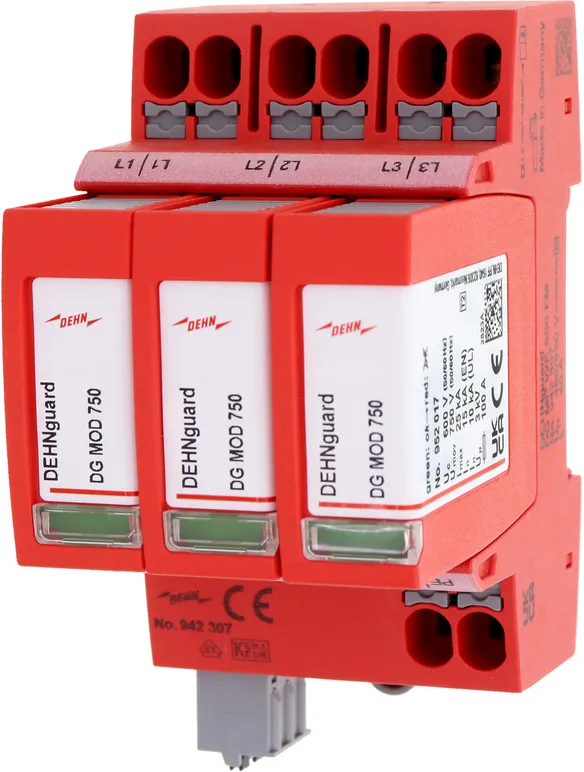

Art. 942307 DG MP WE 600 FM

GTIN (EAN) 4013364495302, Codice doganale (EU): 85363030, Peso lordo: 384.26 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard MP WE 600 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per impianti eolici, per l’impiego nel
sistema V TN-C 400/690, larghezza 3 unità
con contatto di telesegnalamento
Considerazione delle oscillazioni di tensione brevi
attraverso aumento della tensione di riferimento varistore Umov
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP WE 600 FM
Art.: 942307
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 / 830 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 942307 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 942307 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952313 DG M TNC 150

GTIN (EAN) 4013364123939, Codice doganale (EU): 85363030, Peso lordo: 319.70 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 150
Limitatore di sovratensione tripolare, modulare, innestabile
Per sistemi di rete TN-C, dimensioni 3 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta a corrente di corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 150
Art.: 952313
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952313 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952313 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952300 DG M TNC 275

GTIN (EAN) 4013364108431, Codice doganale (EU): 85363030, Peso lordo: 355.40 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 275
Limitatore di sovratensione tripolare, modulare, innestabile
Per sistemi di rete TN-C, dimensioni 3 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta a corrente di corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 275
Art.: 952300
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952314 DG M TNC 385

GTIN (EAN) 4013364124028, Codice doganale (EU): 85363030, Peso lordo: 362.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 385
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: ≤ 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 385
Art.: 952314
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952303 DG M TNC 440

GTIN (EAN) 4013364120709, Codice doganale (EU): 85363030, Peso lordo: 376.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 440
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 440 V AC
Livello di protezione: ≤ 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 440
Art.: 952303
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952303 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952303 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952318 DG M TNC 150 FM

GTIN (EAN) 4013364124011, Codice doganale (EU): 85363030, Peso lordo: 326.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 150 FM
Limitatore di sovratensione tripolare, modulare innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
on contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: ≤ 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 150 FM
Art.: 952318
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952318 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952318 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952305 DG M TNC 275 FM

GTIN (EAN) 4013364108448, Codice doganale (EU): 85363030, Peso lordo: 348.80 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 275 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C 230 / 400 V, dimensioni 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 275 FM
Art.: 952305
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²ein- / feindrähtig
Sezione del collegamento (max)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952305 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952305 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952319 DG M TNC 385 FM

GTIN (EAN) 4013364124035, Codice doganale (EU): 85363030, Peso lordo: 370.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 385 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 385 FM
Art.: 952319
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952319 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952319 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952308 DG M TNC 440 FM

GTIN (EAN) 4013364120716, Codice doganale (EU): 85363030, Peso lordo: 383.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNC 440 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C 400/690 V, dimensioni 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 440 V AC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 440 FM
Art.: 952308
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952308 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952308 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952403 DG M TNS 150

GTIN (EAN) 4013364128569, Codice doganale (EU): 85363030, Peso lordo: 443.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNS 150
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 150
Art.: 952403
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952403 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952403 è stato aggiunto al carrello.

Apri Web-Shop

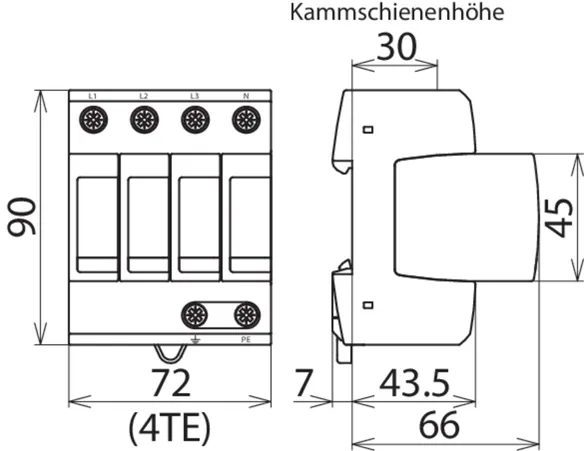

Art. 952400 DG M TNS 275

GTIN (EAN) 4013364108455, Codice doganale (EU): 85363030, Peso lordo: 444.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNS 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S 230 / 400 V, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 275
Art.: 952400
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952400 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952400 è stato aggiunto al carrello.

Apri Web-Shop

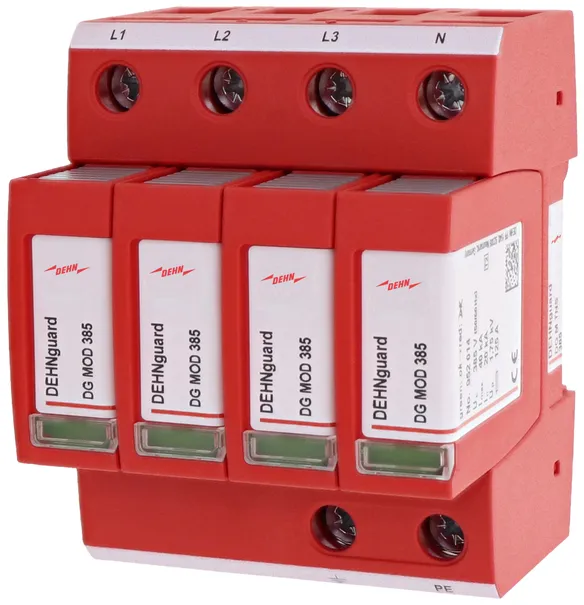

Art. 952404 DG M TNS 385

GTIN (EAN) 4013364128545, Codice doganale (EU): 85363030, Peso lordo: 499.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNS 385
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 385
Art.: 952404
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952404 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952404 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952408 DG M TNS 150 FM

GTIN (EAN) 4013364128576, Codice doganale (EU): 85363030, Peso lordo: 451.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNS 150 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 150 FM
Art.: 952408
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952408 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952408 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952405 DG M TNS 275 FM

GTIN (EAN) 4013364108462, Codice doganale (EU): 85363030, Peso lordo: 479.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNS 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S 230 / 400 V, dimensioni 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 275 FM
Art.: 952405
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito

Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952405 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952405 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952409 DG M TNS 385 FM

GTIN (EAN) 4013364128552, Codice doganale (EU): 85363030, Peso lordo: 508.40 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TNS 385 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 385 FM
Art.: 952409
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952409 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952409 è stato aggiunto al carrello.

Apri Web-Shop

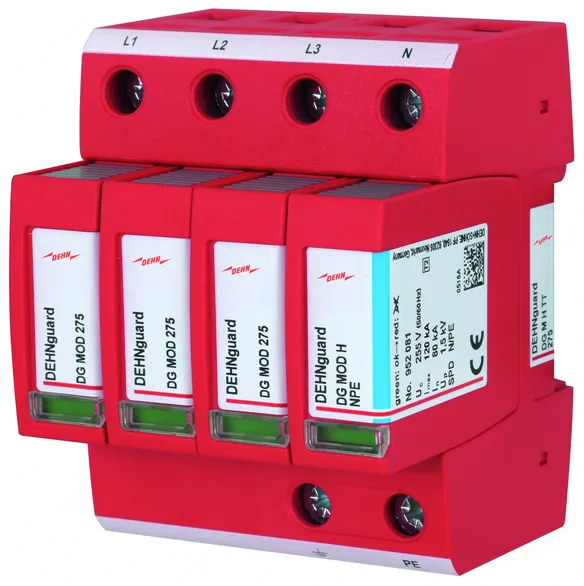

Art. 952381 DG M H TT 275

GTIN (EAN) 4013364318144, Codice doganale (EU): 85363030, Peso lordo: 435.03 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M H TT 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
Con elevata capacità di scarica
Per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 275
Art.: 952381
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Prodotto 952381 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952381 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952385 DG M H TT 275 FM

GTIN (EAN) 4013364318137, Codice doganale (EU): 85363030, Peso lordo: 441.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M H TT 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
con elevata capacità di scarica
per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
con contatto di telesegnalamento
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 275 FM
Art.: 952385
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Prodotto 952385 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952385 è stato aggiunto al carrello.

Apri Web-Shop

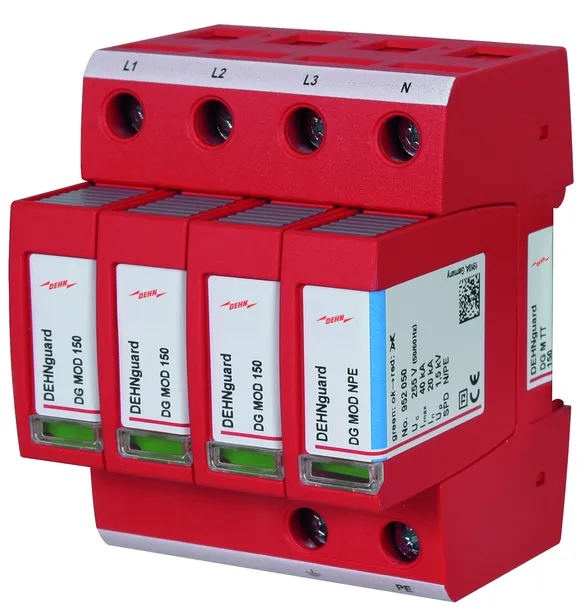

Art. 952323 DG M TT 150

GTIN (EAN) 4013364133235, Codice doganale (EU): 85363030, Peso lordo: 406.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 150
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: ≤ 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 150
Art.: 952323
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 952323 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952323 è stato aggiunto al carrello.

Apri Web-Shop

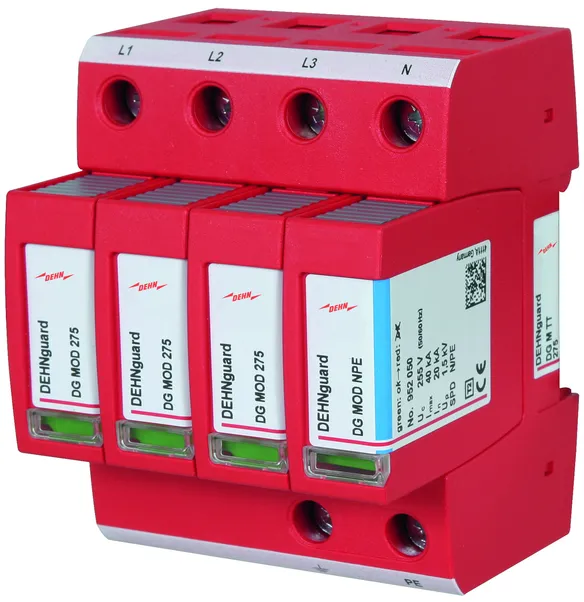

Art. 952310 DG M TT 275

GTIN (EAN) 4013364108479, Codice doganale (EU): 85363030, Peso lordo: 435.03 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 275
Art.: 952310
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952310 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952310 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952320 DG M TT 320

GTIN (EAN) 4013364126794, Codice doganale (EU): 85363030, Peso lordo: 442.08 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 320
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 320
Art.: 952320
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Prodotto 952320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952320 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952311 DG M TT 385

GTIN (EAN) 4013364119390, Codice doganale (EU): 85363030, Peso lordo: 458.20 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 385
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385
Art.: 952311
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 952311 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952311 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952328 DG M TT 150 FM

GTIN (EAN) 4013364133242, Codice doganale (EU): 85363030, Peso lordo: 416.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 150 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 150 FM
Art.: 952328
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Prodotto 952328 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952328 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952315 DG M TT 275 FM

GTIN (EAN) 4013364108486, Codice doganale (EU): 85363030, Peso lordo: 441.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 275 FM
Limitatore di sovratensione multipolare, modulare, innestabile
per sistemi di rete TT e TN-S 230/400 V, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 275 FM
Art.: 952315
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952315 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952315 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952325 DG M TT 320 FM

GTIN (EAN) 4013364126800, Codice doganale (EU): 85363030, Peso lordo: 450.80 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

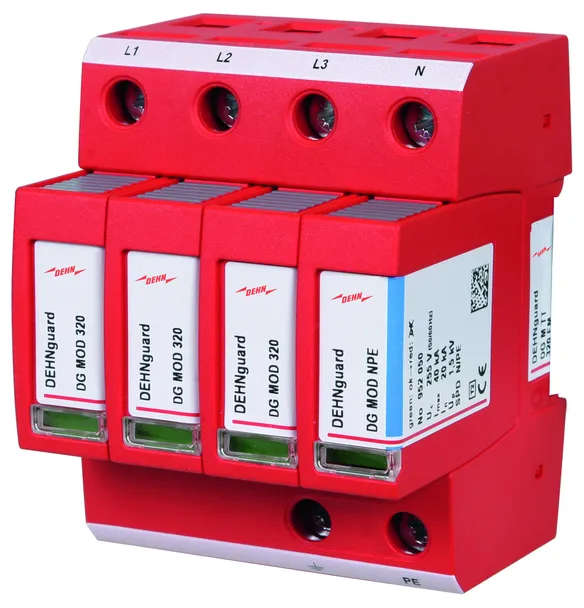

Limitatore di sovratensione DEHNguard M TT 320 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 320 FM
Art.: 952325
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Prodotto 952325 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952325 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952316 DG M TT 385 FM

GTIN (EAN) 4013364119406, Codice doganale (EU): 85363030, Peso lordo: 462.10 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 385 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385 FM
Art.: 952316
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 952316 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952316 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952332 DG M TT 385/305 FM

GTIN (EAN) 4013364469945, Codice doganale (EU): 85363030, Peso lordo: 464.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 385/305 FM
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma CEI EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385/305 FM
Art.: 952332
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Tensioni UL	277 / 480 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 952332 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952332 è stato aggiunto al carrello.

Apri Web-Shop

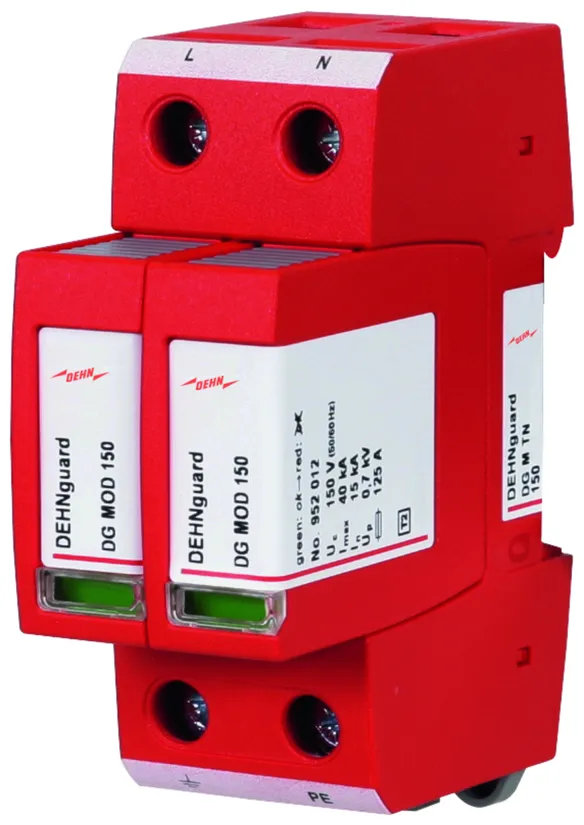

Art. 952201 DG M TN 150

GTIN (EAN) 4013364123915, Codice doganale (EU): 85363030, Peso lordo: 227.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TN 150
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 150
Art.: 952201
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952201 è stato aggiunto al carrello.

Apri Web-Shop

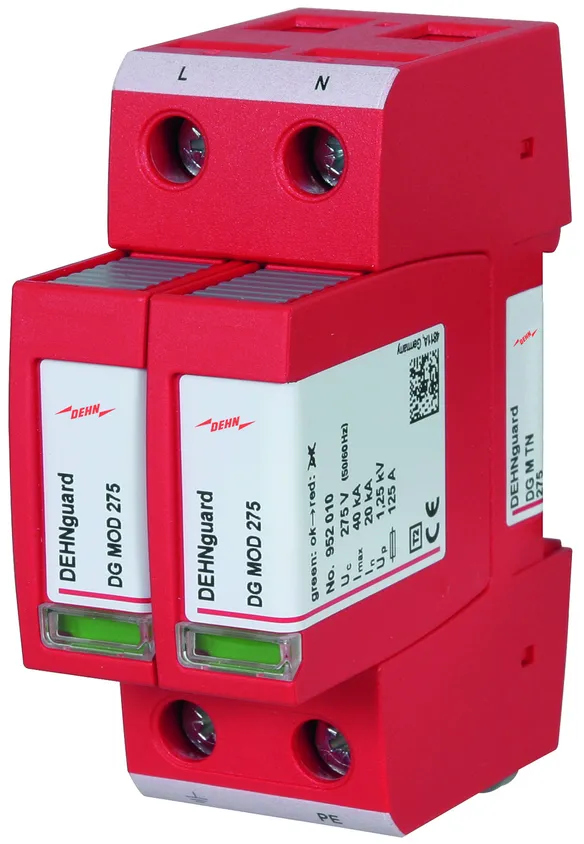

Art. 952200 DG M TN 275

GTIN (EAN) 4013364108394, Codice doganale (EU): 85363030, Peso lordo: 244.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TN 275
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 275
Art.: 952200
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952200 è stato aggiunto al carrello.

Apri Web-Shop

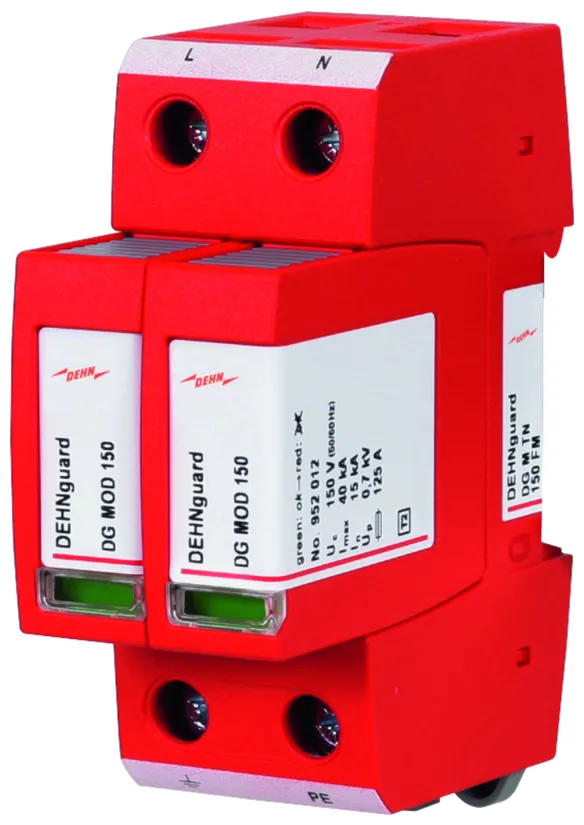

Art. 952206 DG M TN 150 FM

GTIN (EAN) 4013364123922, Codice doganale (EU): 85363030, Peso lordo: 233.10 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TN 150 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 150 FM
Art.: 952206
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952206 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952206 è stato aggiunto al carrello.

Apri Web-Shop

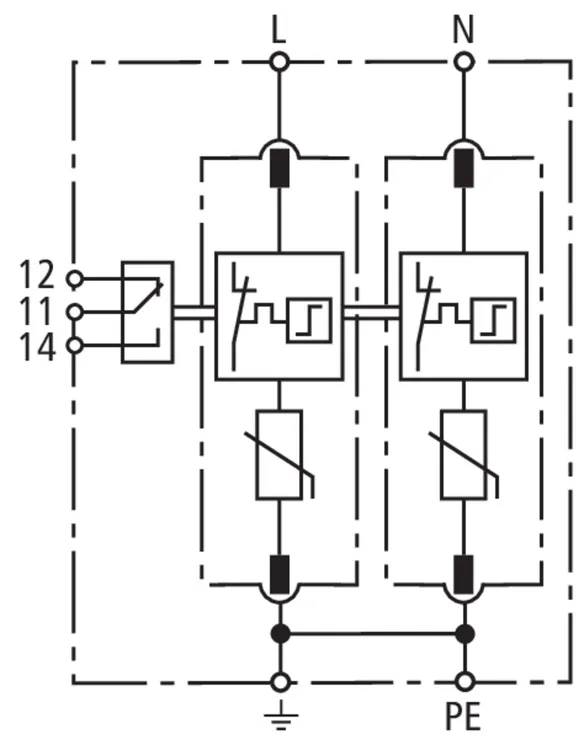

Art. 952205 DG M TN 275 FM

GTIN (EAN) 4013364108400, Codice doganale (EU): 85363030, Peso lordo: 247.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

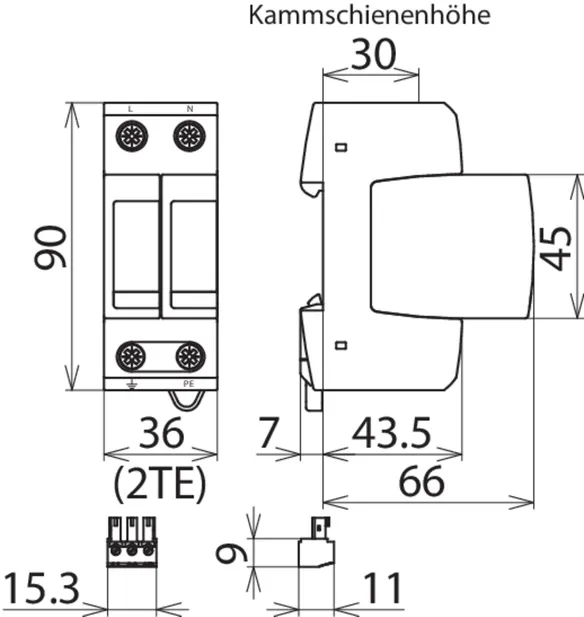

Limitatore di sovratensione DEHNguard M TN 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN 230 V, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 275 FM
Art.: 952205
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952205 è stato aggiunto al carrello.

Apri Web-Shop

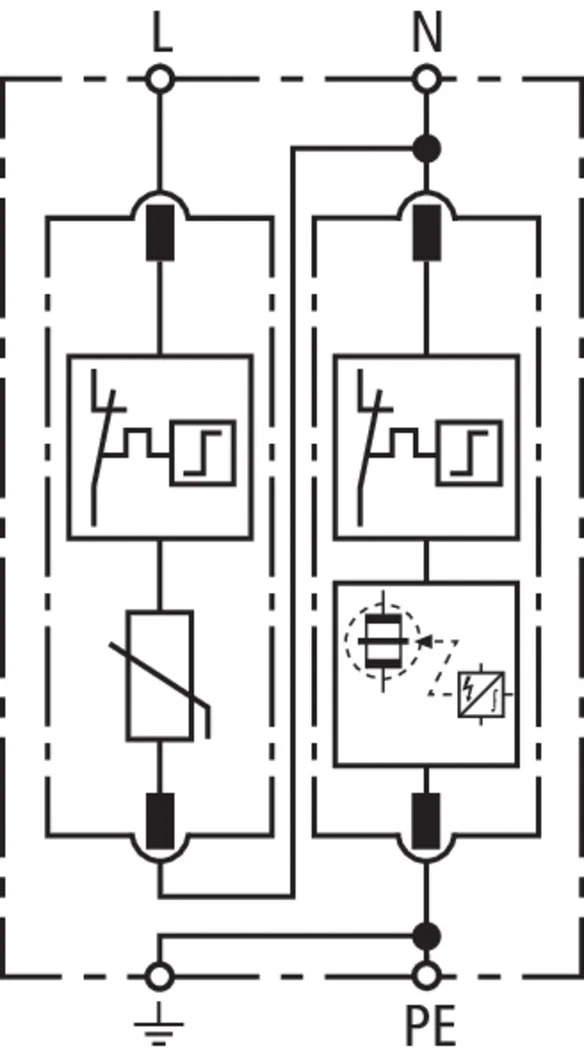

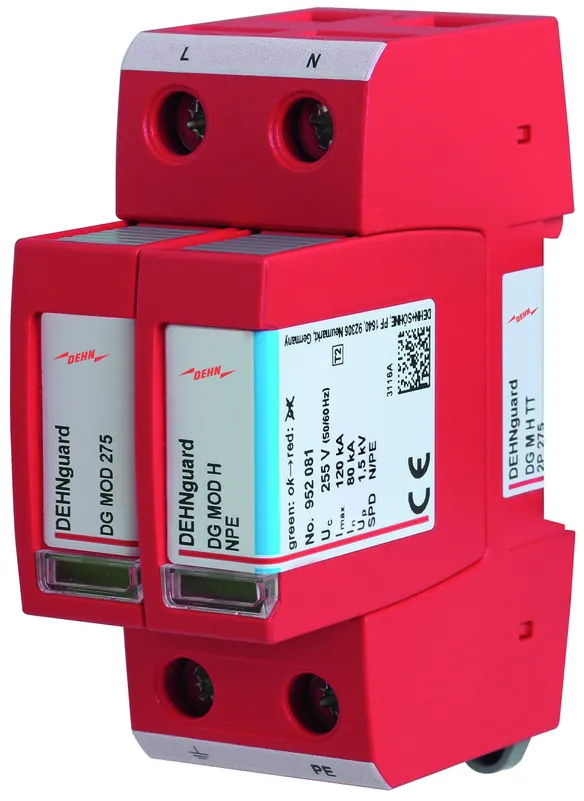

Art. 952181 DG M H TT 2P 275

GTIN (EAN) 4013364318175, Codice doganale (EU): 85363030, Peso lordo: 244.10 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M H TT 2P 275
Limitatore di sovratensione bipolare, modulare, innestabile
con elevata capacità di scarica
Per sistemi monofase di rete TT e TN 230 V, dimensioni 2 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 2P 275
Art.: 952181
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Prodotto 952181 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952181 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952185 DG M H TT 2P 275 FM

GTIN (EAN) 4013364318151, Codice doganale (EU): 85363030, Peso lordo: 244.10 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

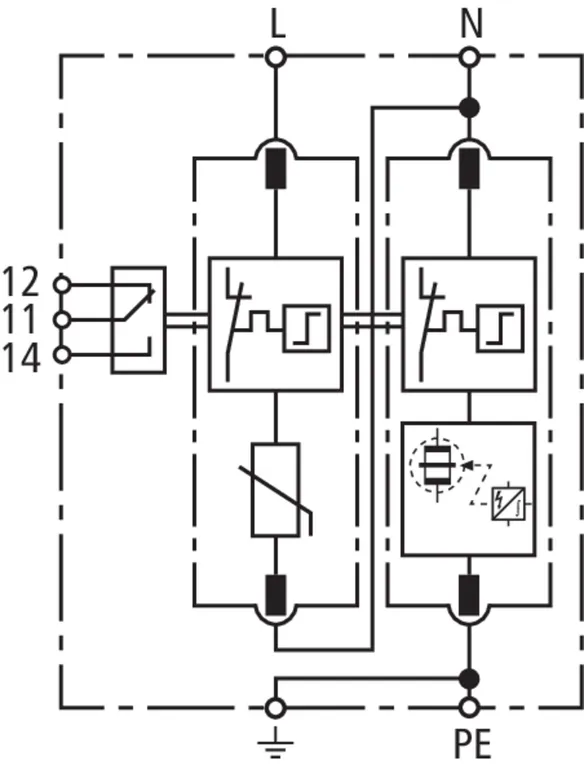

Limitatore di sovratensione DEHNguard M H TT 2P 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
con elevata capacità di scarica
Per sistemi monofase di rete TT e TN 230 V, dimensioni 2 unità
con contatto di telesegnalamento
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 2P 275 FM
Art.: 952185
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Prodotto 952185 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952185 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952110 DG M TT 2P 275

GTIN (EAN) 4013364108417, Codice doganale (EU): 85363030, Peso lordo: 258.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 2P 275
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monfase di rete monofase TT e TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 275
Art.: 952110
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952110 è stato aggiunto al carrello.

Apri Web-Shop

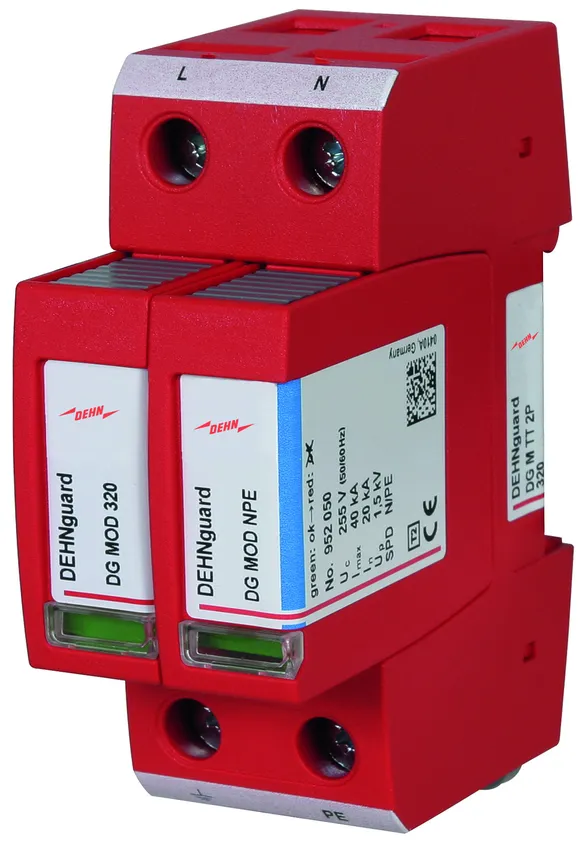

Art. 952130 DG M TT 2P 320

GTIN (EAN) 4013364128521, Codice doganale (EU): 85363030, Peso lordo: 263.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 2P 320
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 320
Art.: 952130
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Prodotto 952130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952130 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952111 DG M TT 2P 385

GTIN (EAN) 4013364119420, Codice doganale (EU): 85363030, Peso lordo: 248.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 2P 385
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 385
Art.: 952111
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 952111 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952111 è stato aggiunto al carrello.

Apri Web-Shop

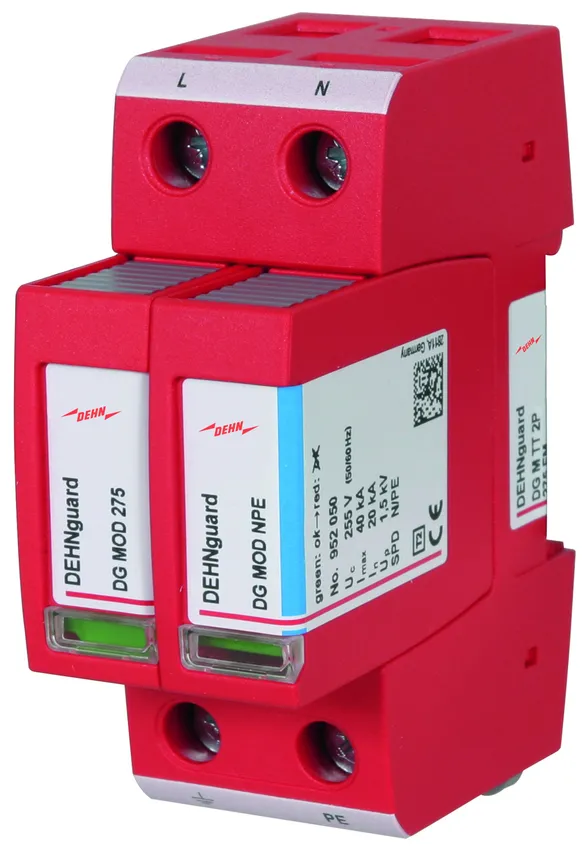

Art. 952115 DG M TT 2P 275 FM

GTIN (EAN) 4013364108424, Codice doganale (EU): 85363030, Peso lordo: 244.10 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 2P 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 275 FM
Art.: 952115
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952135 DG M TT 2P 320 FM

GTIN (EAN) 4013364128538, Codice doganale (EU): 85363030, Peso lordo: 269.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 2P 320 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN 230 V, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 320 FM
Art.: 952135
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Prodotto 952135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952135 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952116 DG M TT 2P 385 FM

GTIN (EAN) 4013364119413, Codice doganale (EU): 85363030, Peso lordo: 251.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard M TT 2P 385 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 385 FM
Art.: 952116
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Prodotto 952116 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952116 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952302 DG M WE 600

GTIN (EAN) 4013364113305, Codice doganale (EU): 85363030, Peso lordo: 406.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione modulare DEHNguard M WE 600
Limitatore di sovratensione tripolare, modulare, innestabile
per impianti eolici per l'impiego in sistema di rete TN-C 400/690 V, dimensioni: 3 unità
Valutazione di variazioni di tensione di breve periodo
dovute a tensione di riferimento varistore aumentata Umov
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M WE 600
Art.: 952302
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Prodotto 952302 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952302 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952307 DG M WE 600 FM

GTIN (EAN) 4013364113312, Codice doganale (EU): 85363030, Peso lordo: 409.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione modulare DEHNguard M WE 600 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per impianti eolici per l'impiego in sistema di rete TN-C 400/690 V, dimensioni: 3 unità
con contatto di telesegnalamento
Valutazione di variazioni di tensione di breve periodo
dovute a tensione di riferimento varistore aumentata Umov
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M WE 600 FM
Art.: 952307
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952307 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952307 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard modular

Dettagli

DEHNguard MP TNC ...

Art. 942300 DG MP TNC 275

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX.stp

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX.igs

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX.jt

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX.dwg

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf

Prodotto 942300 è stato aggiunto al blocco note.

Prodotto 942300 è stato aggiunto al carrello.

DEHNguard MP TNC ... FM

Art. 942318 DG MP TNC 150 FM

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Prodotto 942318 è stato aggiunto al blocco note.

Prodotto 942318 è stato aggiunto al carrello.

Art. 942305 DG MP TNC 275 FM

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Prodotto 942305 è stato aggiunto al blocco note.

Prodotto 942305 è stato aggiunto al carrello.

Art. 942319 DG MP TNC 385 FM

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Prodotto 942319 è stato aggiunto al blocco note.

Prodotto 942319 è stato aggiunto al carrello.

Art. 942308 DG MP TNC 440 FM

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Non siete autorizzati per eseguire un download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Prodotto 942308 è stato aggiunto al blocco note.

Prodotto 942308 è stato aggiunto al carrello.

DEHNguard MP TNS ...

Art. 942400 DG MP TNS 275

Non siete autorizzati per eseguire un download 942310.stp

Non siete autorizzati per eseguire un download 942310.igs

Non siete autorizzati per eseguire un download 942310.jt

Non siete autorizzati per eseguire un download 942310.dwg

Non siete autorizzati per eseguire un download 942310m.dxf

Prodotto 942400 è stato aggiunto al blocco note.

Prodotto 942400 è stato aggiunto al carrello.

DEHNguard MP TNS ... FM

Art. 942408 DG MP TNS 150 FM

Non siete autorizzati per eseguire un download 942315.stp

Non siete autorizzati per eseguire un download 942315.igs

Non siete autorizzati per eseguire un download 942315.jt

Non siete autorizzati per eseguire un download 942315.dwg

Non siete autorizzati per eseguire un download 942315m.dxf

Prodotto 942408 è stato aggiunto al blocco note.

Prodotto 942408 è stato aggiunto al carrello.

Art. 942405 DG MP TNS 275 FM

Non siete autorizzati per eseguire un download 942315.stp

Non siete autorizzati per eseguire un download 942315.igs

Non siete autorizzati per eseguire un download 942315.jt

Non siete autorizzati per eseguire un download 942315.dwg

Non siete autorizzati per eseguire un download 942315m.dxf

Prodotto 942405 è stato aggiunto al blocco note.

Prodotto 942405 è stato aggiunto al carrello.

Art. 942409 DG MP TNS 385 FM

Non siete autorizzati per eseguire un download 942315.stp

Non siete autorizzati per eseguire un download 942315.igs

Non siete autorizzati per eseguire un download 942315.jt

Non siete autorizzati per eseguire un download 942315.dwg

Non siete autorizzati per eseguire un download 942315m.dxf

Prodotto 942409 è stato aggiunto al blocco note.

Prodotto 942409 è stato aggiunto al carrello.

DEHNguard MP TT ...

Art. 942310 DG MP TT 275
