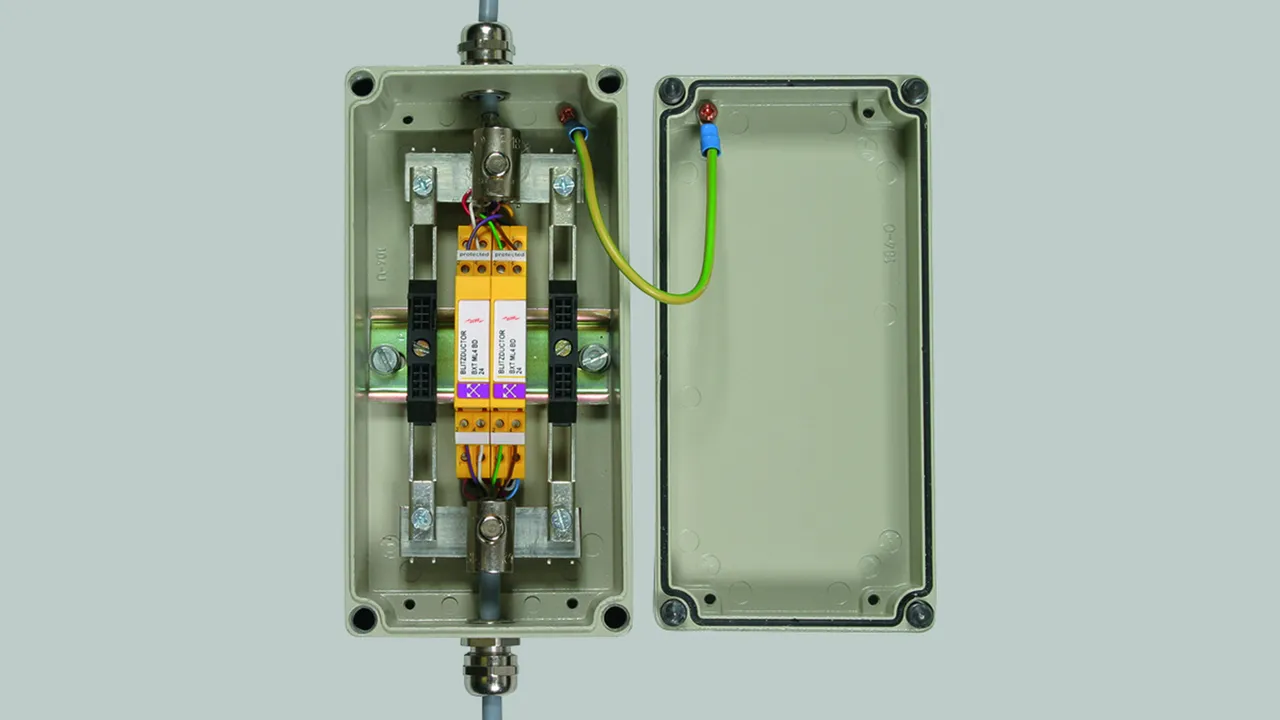

Collegamento schermo su guida profilata

  • Provato con corrente impulsiva di fulmine fino a 5 kA (10/350 µs)
  • Materiale inossidabile resistente alla corrosione
  • Connessione durevole dello schermo tramite elemento a molla

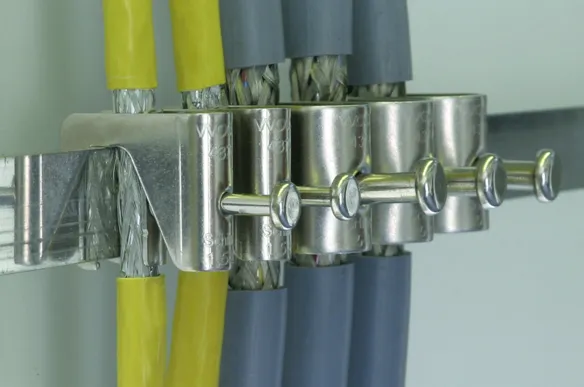

Morsetto di collegamento di schermi

Morsetto per il collegamento di schermi per la messa a terra dello schermo su barre colletrici (18x3). Adatto per l'equipotenzialità antifulmine. È possibile l'applicazione successiva senza interruzione dello schermo – montaggio senza l'ausilio di attrezzi.

2 Prodotti

Art. 919010 SAK 6.5 SN MS

GTIN (EAN) 4013364071612, Codice doganale (EU): 85369095, Peso lordo: 13.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

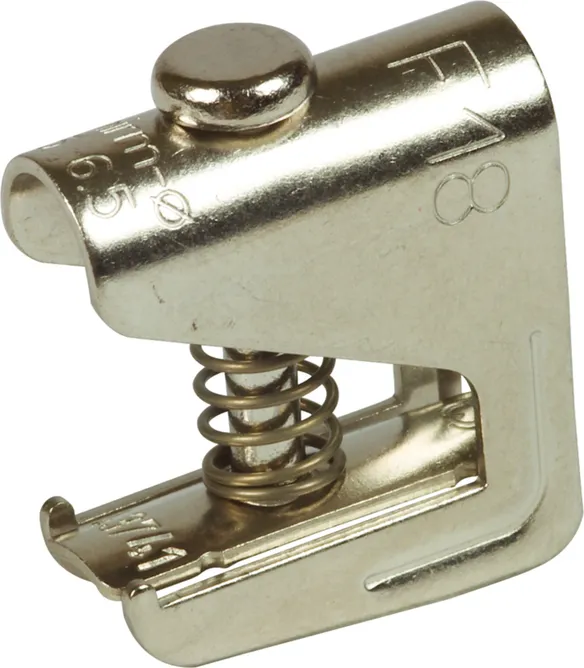

Morsetto di collegamento di schermi SAK 6.5 SN MS
Morsetto per il collegamento di schermi per la messa a terra dello schermo su barre colletrici (18x3 mm)
Adatto per l'equipotenzialità antifulmine. È possibile l'applicazione successiva senza interruzione dello schermo – montaggio senza l'ausilio di attrezzi

Fabbricato: DEHN
Tipo: SAK 6.5 SN MS
Art.: 919010
o similare.



Caratteristiche tecniche

Portata di corrente impulsiva di fulmine (10/350 µs) 5 kA
Campo di serraggio (per tondo) 1,5-6,5 mm
Materiale ottone nichelato
Montaggio su SN 18X3 CU 1000

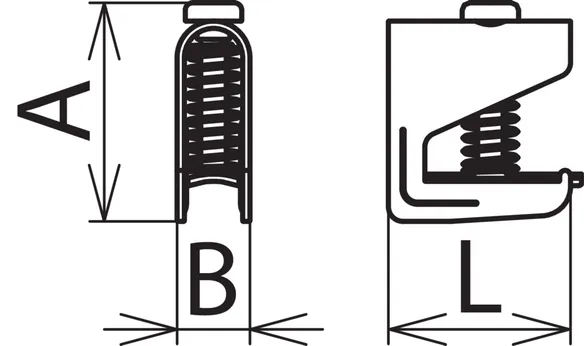

Dimensioni (la x lu x alt ) 10 x 25 x 40 mm

Prodotto 919010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 919011 SAK 11 SN MS

GTIN (EAN) 4013364071605, Codice doganale (EU): 85369095, Peso lordo: 27.70 g, UM: 10.00 pz.

Immagini

Maggior informazioni

Morsetto di collegamento di schermi SAK 11 SN MS
Morsetto per il collegamento di schermi per la messa a terra dello schermo su barre colletrici (18x3 mm)
Adatto per l'equipotenzialità antifulmine. È possibile l'applicazione successiva senza interruzione dello schermo – montaggio senza l'ausilio di attrezzi

Fabbricato: DEHN
Tipo: SAK 11 SN MS
Art.: 919011
o similare.



Caratteristiche tecniche

Portata di corrente impulsiva di fulmine (10/350 µs) 5 kA
Campo di serraggio (per tondo) 5-11 mm
Materiale ottone nichelato
Montaggio su SN 18X3 CU 1000
Dimensioni (la x lu x alt ) 17 x 25 x 47 mm

Prodotto 919011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919011 è stato aggiunto al carrello.

Apri Web-Shop

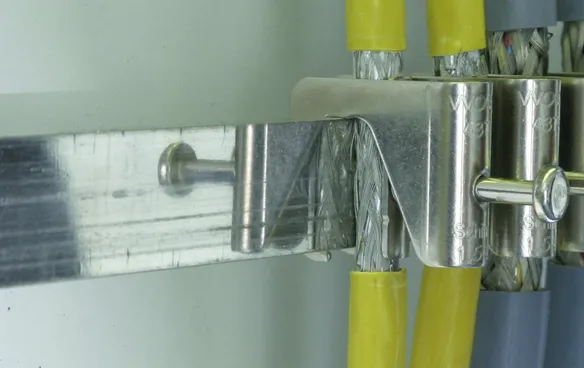

Barra colletrice

Barra colletrice per il montaggio di morsetto per il collegamento di schermi. Adatto per il montaggio su supporto per barre.

1 Prodotto

Art. 919016 SN 18X3 CU 1000

GTIN (EAN) 4013364071551, Codice doganale (EU): 74072900, Peso lordo: 479.19 g, UM: 1.00 pz.

Immagini

Maggior informazioni

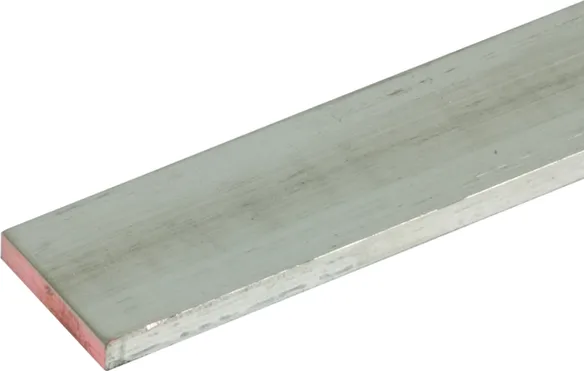

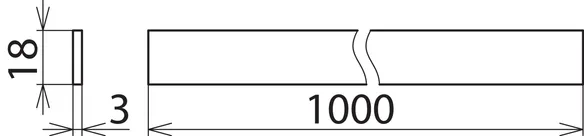

Barra colletrice SN 18X3 CU 1000
Barra colletrice in rame stagnato, per il montaggio di morsetto per il collegamento di schermi. Adatto per il montaggio su supporto per barre
18 x 1000 x 3 mm

Fabbricato: DEHN
Tipo: SN 18X3 CU 1000
Art.: 919016
o similare.



Caratteristiche tecniche

Materiale rame stagnato
Montaggio su supporto per barra
Dimensioni (la x lu x alt ) 18 x 1000 x 3 mm

Prodotto 919016 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919016 è stato aggiunto al carrello.

Apri Web-Shop

Supporto per barra unilaterale

Supporto per barra per sistema collegato a terra, adatto per il montaggio su guida profilata. Collegamento a bassa impedenza dei morsetti per il collegamento di schermi, tramite la barra colletrice alla guida profilata.

1 Prodotto

Art. 919012 SH1 18X3 ST

GTIN (EAN) 4013364071599, Codice doganale (EU): 85389099, Peso lordo: 39.90 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

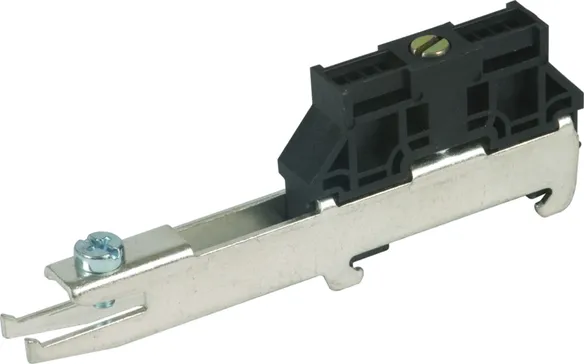

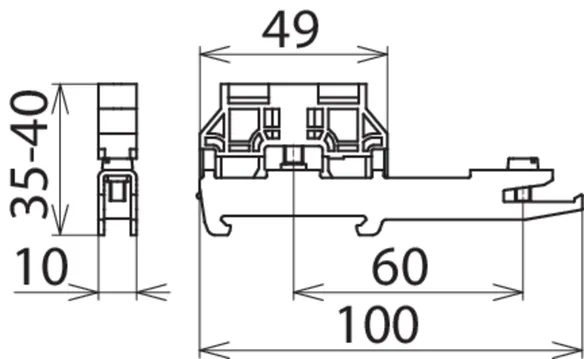

Supporto per barra unilaterale SH1 18X3 ST
Supporto per barra per sistema collegato a terra, adatto per il montaggio su guida profilata. Collegamento a bassa impedenza dei morsetti per il collegamento di schermi, tramite la barra colletrice alla guida profilata
Esecuzione: unilaterale

Fabbricato: DEHN
Tipo: SH1 18X3 ST
Art.: 919012
o similare.



Caratteristiche tecniche

Esecuzione unilaterale
Materiale acciaio stagnato
Montaggio su guida profilata 35 mm secondo EN 60715

Prodotto 919012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919012 è stato aggiunto al carrello.

Apri Web-Shop

Supporto isolato per barra

Supporto per barra per sistema isolato, adatto per il montaggio su guida profilata oppure a vite.

1 Prodotto

Art. 919014 SH 18X3 K

GTIN (EAN) 4013364071575, Codice doganale (EU): 39269097, Peso lordo: 5.30 g, UM: 10.00 pz.

Immagini

Maggior informazioni

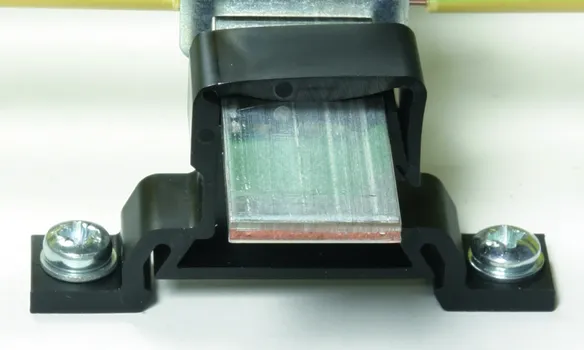

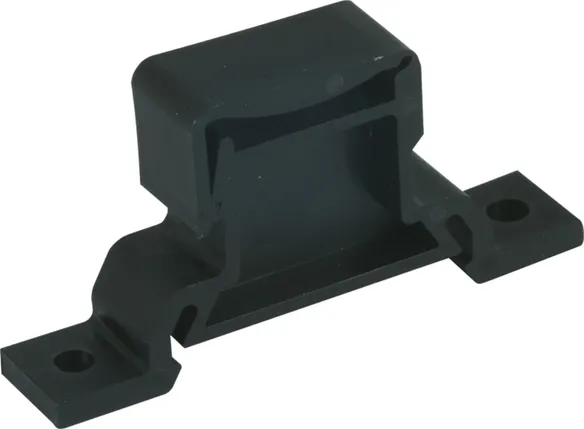

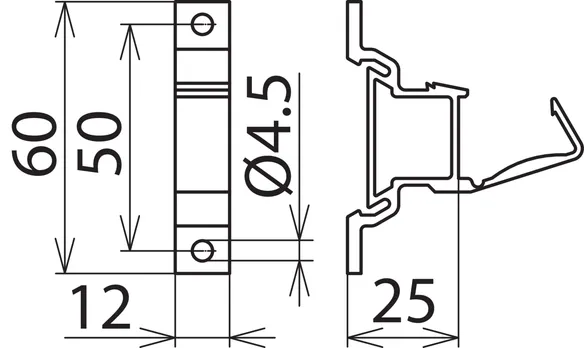

Supporto isolato per barra SH 18X3 K
Supporto per barra per sistema isolato 18 x 3 mm, adatto per il montaggio su guida profilata oppure a vite

Fabbricato: DEHN
Tipo: SH 18X3 K
Art.: 919014
o similare.



Caratteristiche tecniche

Materiale plastica
Colore nero 1
Montaggio su guida profilata oppure piastra di montaggio

Prodotto 919014 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919014 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di collegamento

Specialmente adatto per sistemi di barre colletrici isolate, p.es. con messa a terra indiretta dello schermo.

1 Prodotto

Art. 919015 AK 35 SN 18X3 GG

GTIN (EAN) 4013364071568, Codice doganale (EU): 85369095, Peso lordo: 15.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

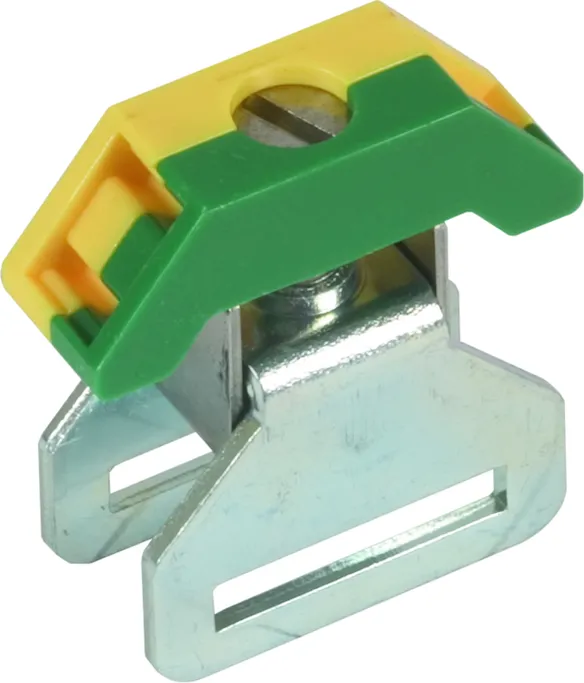

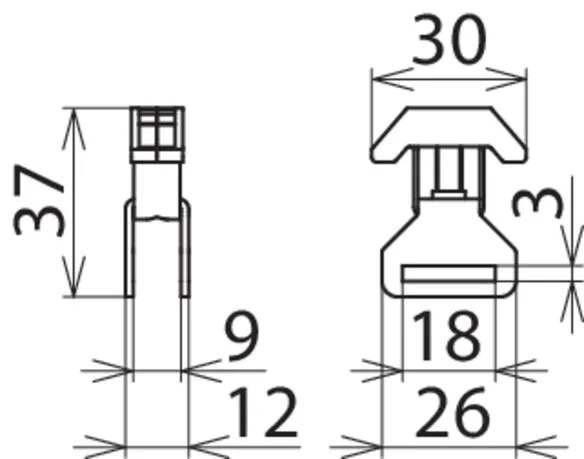

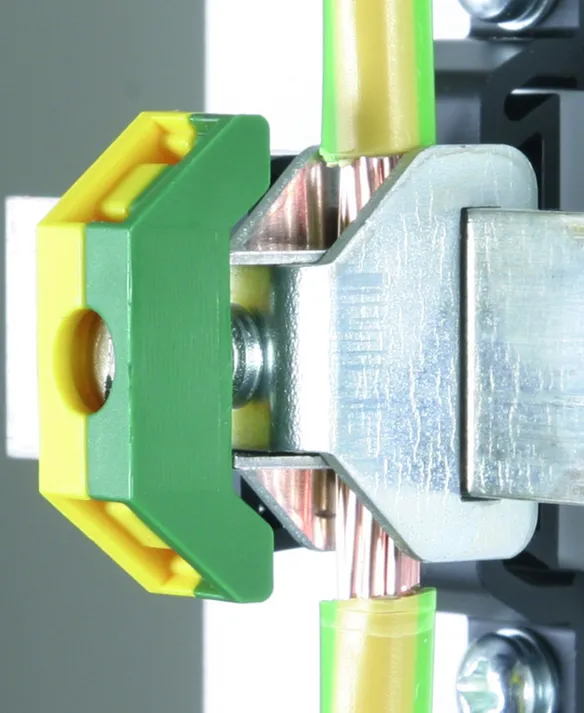

Morsetto di collegamento AK 35 SN 18X3 GG
Morsetto di collegamento per sistemi di barre colletrici isolate 18 x 3 mm
Sezione di collegamento 35 mm²

Fabbricato: DEHN
Tipo: AK 35 SN 18X3 GG
Art.: 919015
o similare.



Caratteristiche tecniche

Sezione di collegamento 35 mm2
Montaggio su barra colletrice

Prodotto 919015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919015 è stato aggiunto al carrello.

Apri Web-Shop
