DEHNbox

Scaricatore per corrente di fulmine e limitatore di sovratensione

Portata di corrente di fulmine fino a 10 kA (10/350 μs)
Basso livello di protezione, adatto per la protezione di apparecchiature finali
Per l’impiego nel concetto di protezione da fulminazione a zone, ai passaggi 0_A – 2 e maggiori

Manipolazione facile

Adatto per il montaggio a parete
Installazione facile e veloce tramite tecnica di fissaggio a molla
Permette una facile installazione successiva della protezione da sovratensioni

Sicuro in caso di installazione ed esercizio (DBX TC B 180)

Indicazione di funzionamento per manutenzione semplice
È possibile collegare RJ45 per una manutenzione semplice
Impiego universale fino a 1 Gbit

Dettagli

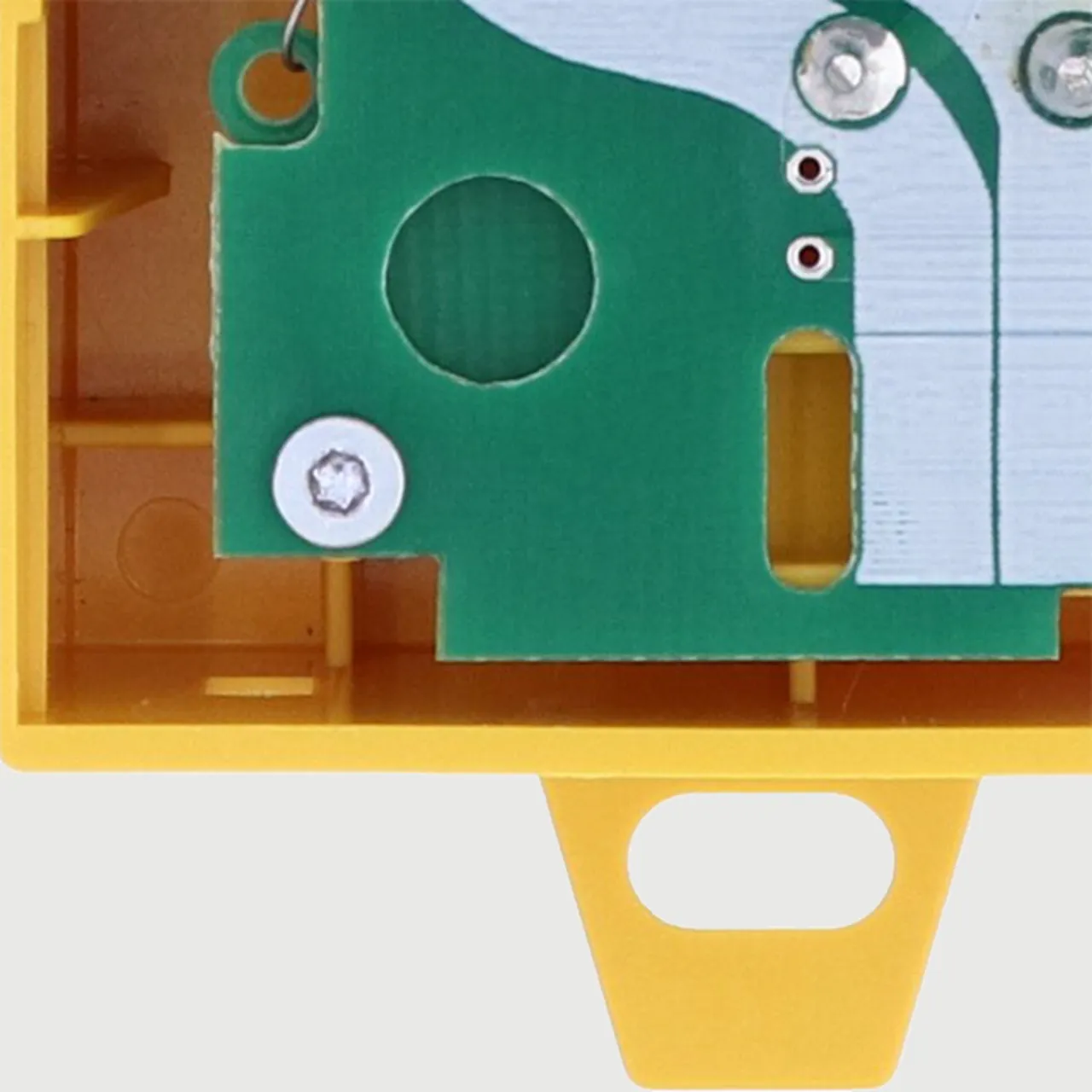

Possibilità di allineamento di diversi dispositivi tramite tecnica d'innesto delle custodie (DBX TC B 180).

lorem ipsum — Possibilità di allineamento di diversi dispositivi tramite tecnica d'innesto delle custodie (DBX TC B 180).

Indicazione ottica di funzionamento (DBX TC B 180).

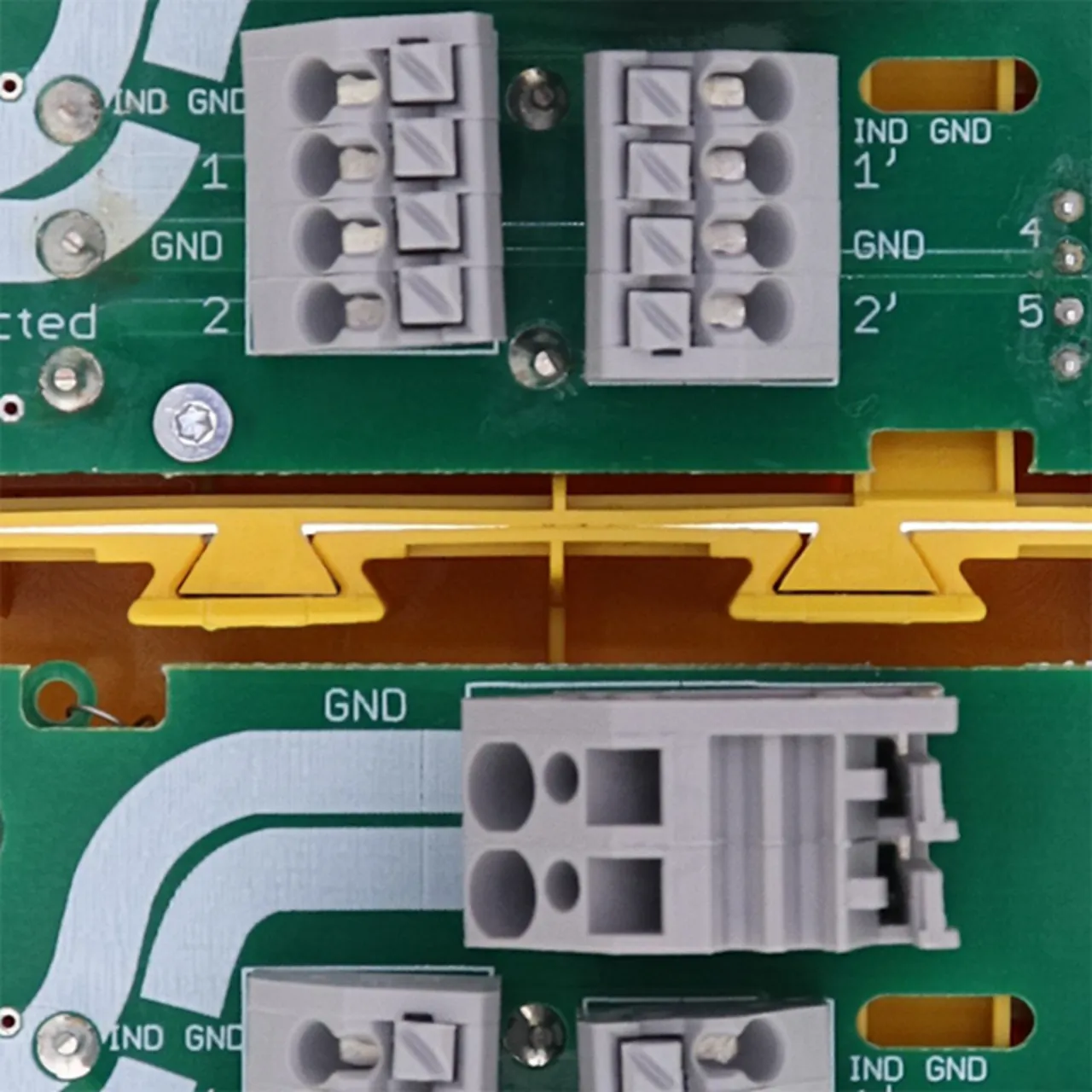

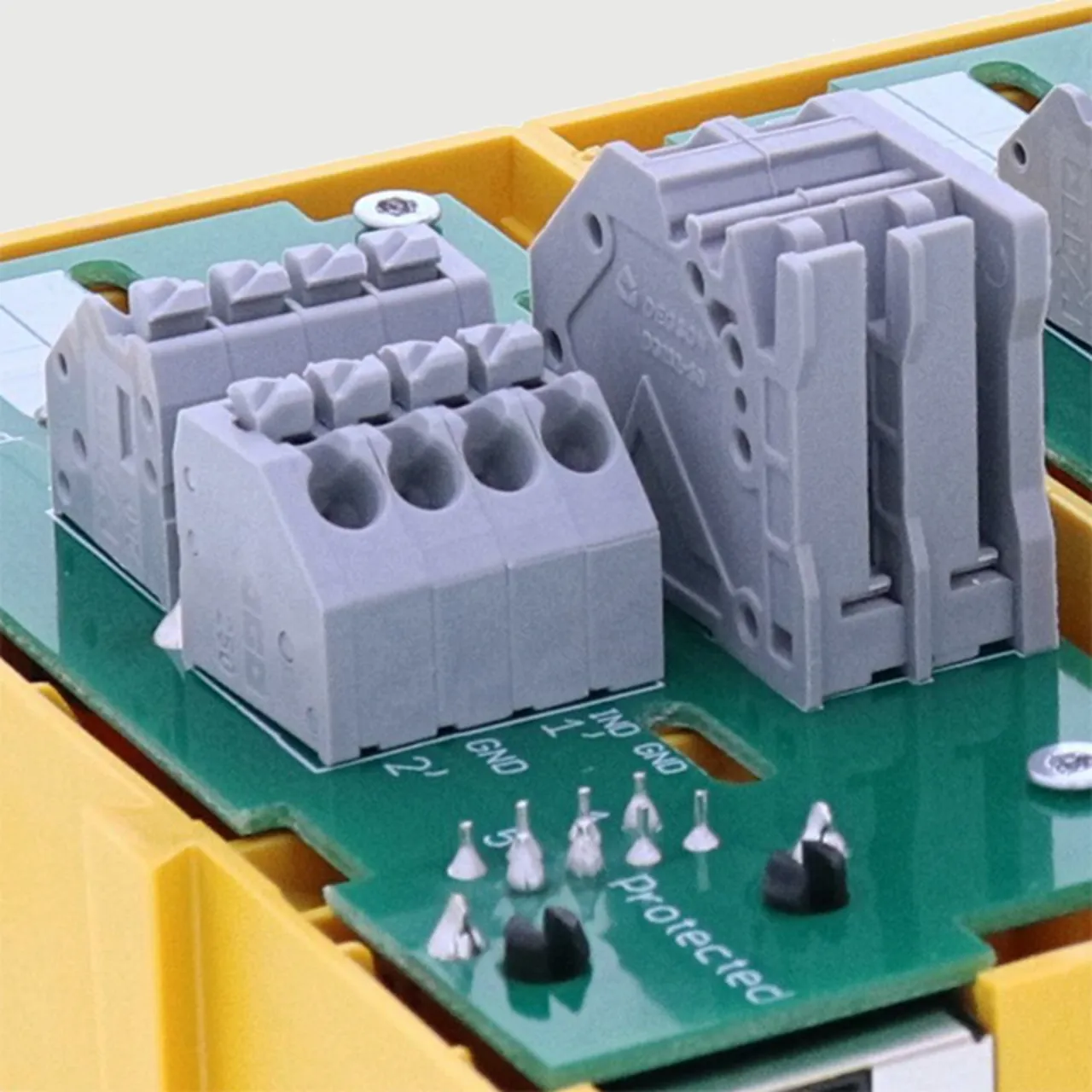

Morsetti Push-in per la connessione veloce senza attrezzi (DBX TC B 180)

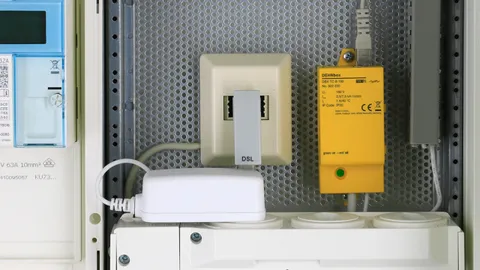

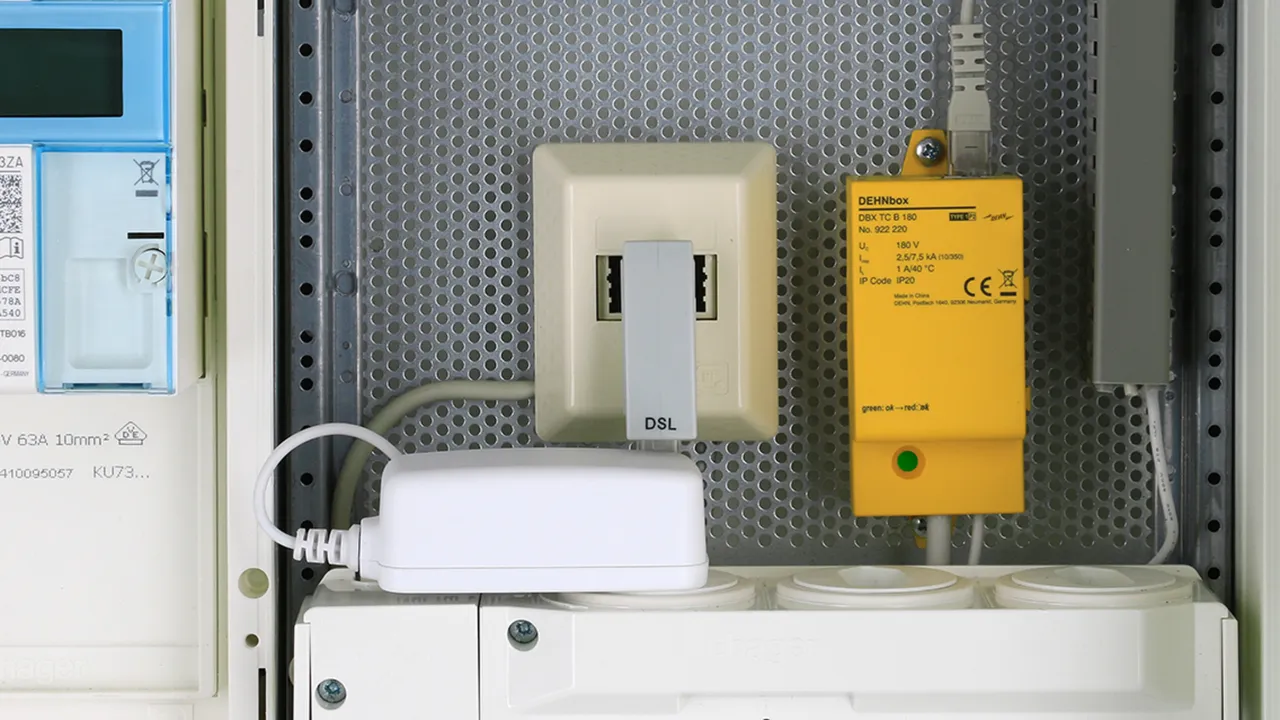

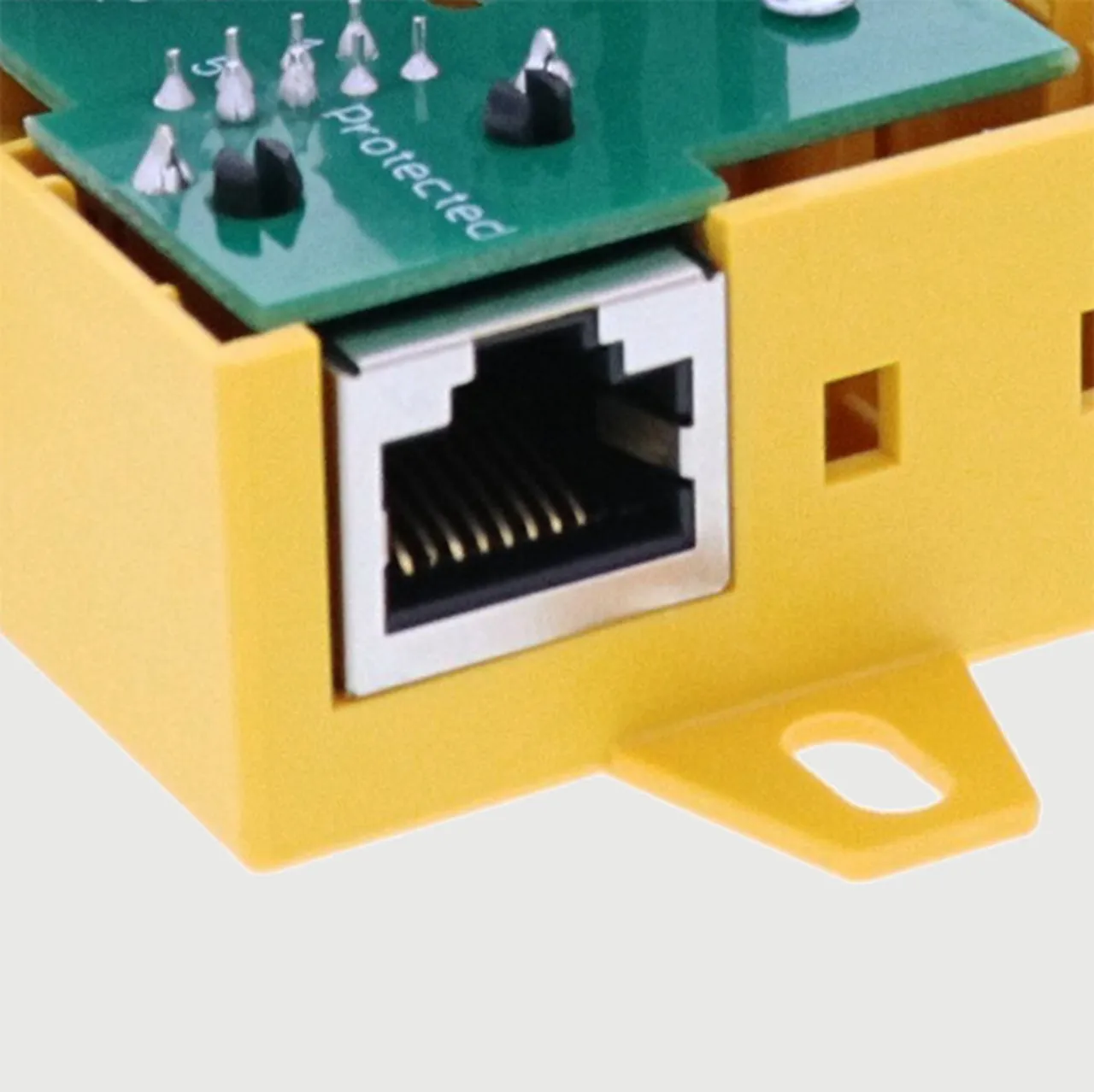

Presa RJ45 sull'uscita per la connessione diretta sul router (DBX TC B 180).

Maggior informazioni

Argomenti simili

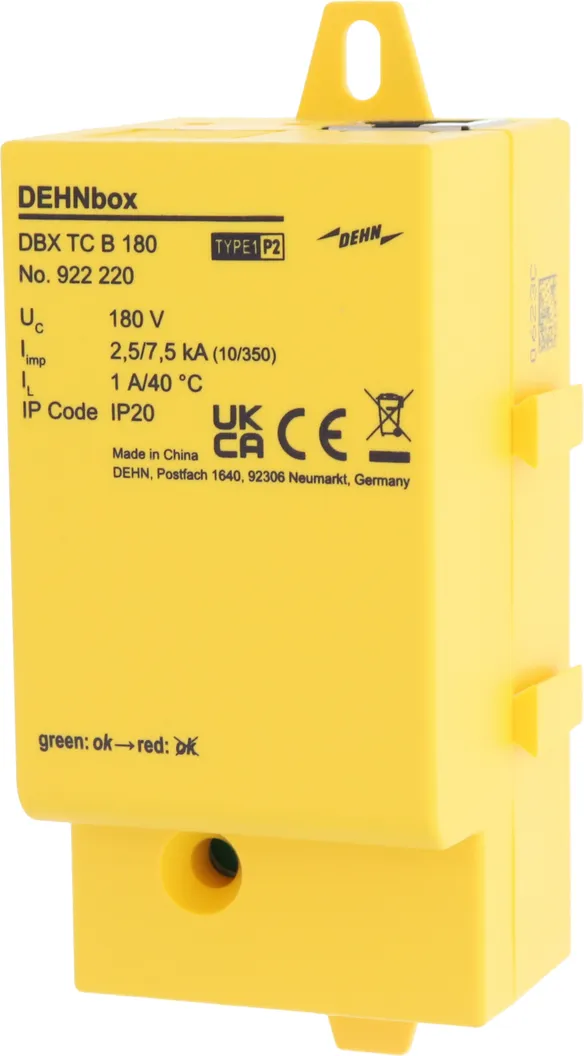

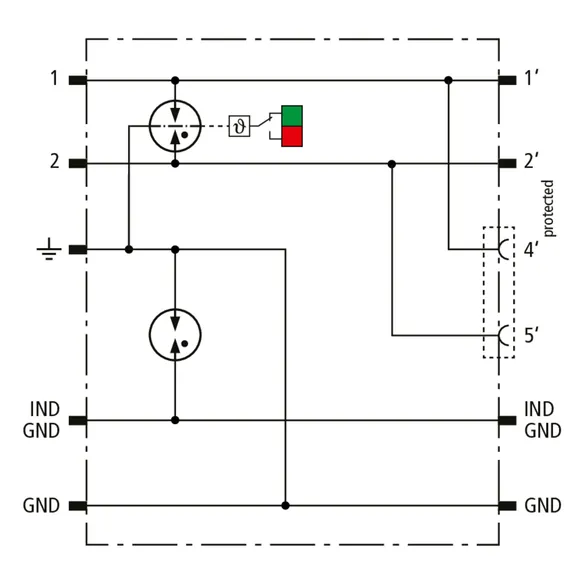

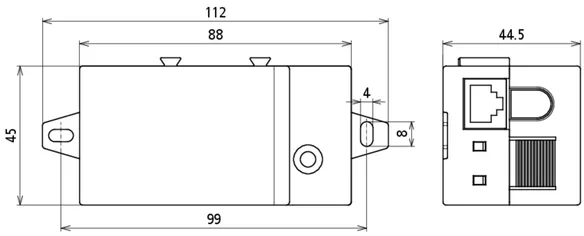

DBX TC B 180

Limitatore di sovratensione compatto, esecuzione stretta, in scatola in materiale plastico per montaggio a vista con tecnica di collegamento Push-in e indicazione di funzionamento per la protezione di una coppia di fili con separazione galvanica di interfacce simmetriche in particolare per interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s). Possibilità di schermatura diretta/ indiretta. Sul lato in uscita, a scelta, collegamento di una coppia di fili o di una linea patch con presa RJ45.

I test della Deutsche Telekom Technik GmbH confermano la compatibilità con Vectoring-VDSL (VVDSL), Super-Vectoring-VDSL (SVVDSL) und G.Fast.

1 Prodotto

Art. 922220 DBX TC B 180

GTIN (EAN) 4013364433953, Codice doganale (EU): 85363030, Peso lordo: 93.63 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Scaricatore per corrente di fulmine compatto DEHNbox DBX TC 180
Scaricatore compatto componibile Tipo 1 / P2,
per la protezione di una coppia di fili
di interfacce per le telecomunicazioni
con tecnica di collegamento rapido senza ausilio di utensili,
pressacavo integrato e indicazione di funzionamento

Corrente nominale a 40 °C: 1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 7,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DBX TC B 180
Art.: 922220
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	L
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale a 40 °C (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	7,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo (100 Ohm) (f_G )	425 MHz

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale a 40 °C (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	7,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 620 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo (100 Ohm) (f_G )	425 MHz
Capacità filo-filo (C)	≤ 10 pF
Capacità filo-PG (C)	≤ 20 pF
Temperatura d’esercizio (T_U )	-25 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Grado di protezione	IP 20
Sezione di collegamento rigido	0,2-1,5 mm²
Sezione di collegamento flessibile	0,25-1,5 mm²
Sezione trasversale di collegamento morsetto di messa a terra	0,08-4 mm²
Materiale involucro	poliamide PA 6.6
Collegamento ingresso	Push-in
Collegamento uscita	Push-in / RJ45
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Prodotto 922220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 922220 è stato aggiunto al carrello.

Apri Web-Shop

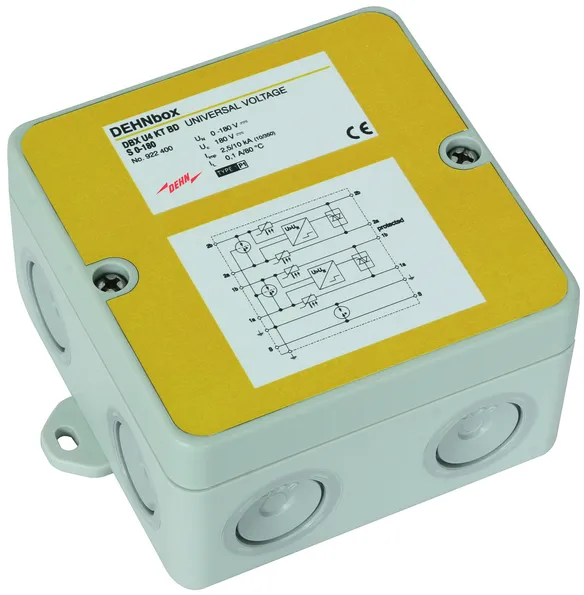

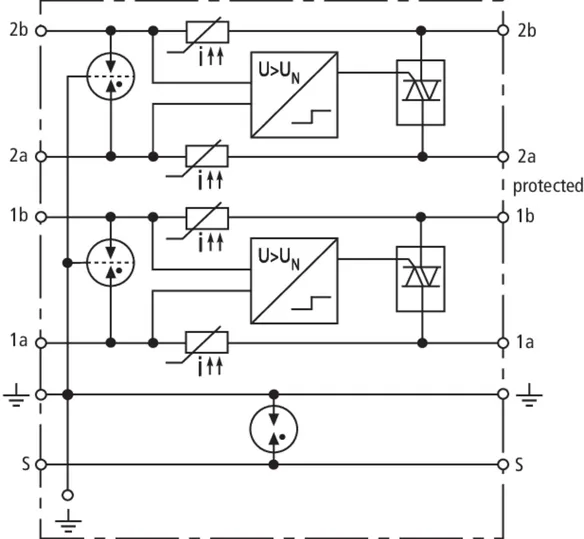

DBX U4 KT BD S 0-180

Scaricatore combinato in scatola in materiale plastico per montaggio a parete, con tecnologia actiVsense, per la protezione di 2 coppie di fili di interfacce simmetriche con separazione galvanica, a tensione uguale oppure diversa, con possibilità della messa a terra diretta oppure indiretta.

1 Prodotto

Art. 922400 DBX U4 KT BD S 0-180

GTIN (EAN) 4013364137349, Codice doganale (EU): 85363010, Peso lordo: 251.70 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato compatto DEHNbox DBX U4 KT BD S 0-180
Scaricatore per corrente di fulmine universale
Tipo 1 / P1, con tecnologia actiVsense
per il riconoscimento automatico della tensione d'esercizio e adattamento ottimale
del livello di protezione, provato secondo CEI EN 61643-21 e
coordinamento energetico secondo IEC 61643-22
per la protezione di due coppie di fili per interfacce
simmetriche con separazione galvanica, è possibile scegliere tra
schermatura indiretta e diretta
Tensione d'esercizio UN: 0-180 V
Modulazione di ampiezza della tensione di segnale: ≤ +/- 5 V
Corrente nominale (equivale a corrente max di corto circuito): 100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DBX U4 KT BD S 0-180
Art.: 922400
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	M
Tensione massima continuativa DC (U_C )	180 V
Modulazione di ampiezza della tensione di segnale (U_segnale )	≤ +/- 5 V
Frequenza limite filo-filo (U_segnale,simmetrica 100 Ohm) (f_G )	50 MHz
Corrente nominale (equivale a corrente max di corto circuito) (I_L )	100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	≤ 9 Ohm; tipicamente 7,9 Ohm
Dimensioni (lu x la x sp )	93 x 93 x 55 mm

Classe SPD	M
Tensione nominale (U_N )	0-180 V
Frequenza della tensione nominale (f_UN )	0-400 Hz
Tensione massima continuativa DC (U_C )	180 V
Modulazione di ampiezza della tensione di segnale (U_segnale )	≤ +/- 5 V
Frequenza limite filo-filo (U_segnale,simmetrica 100 Ohm) (f_G )	50 MHz
Corrente nominale (equivale a corrente max di corto circuito) (I_L )	100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA

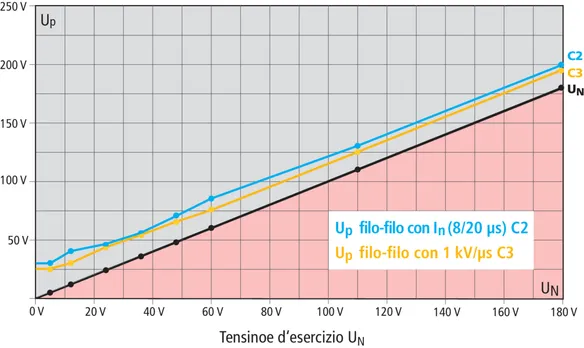

Livello di protezione filo-filo con I_nC2 (U_P )	vedi diagramma, curva C2
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	vedi diagramma, curva C3
Livello di protezione filo-filo con I_impD1 (U_P )	≤ U_N + 50 V
Livello di protezione filo-PG con D1/C2/C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	≤ 9 Ohm; tipicamente 7,9 Ohm
Capacità filo-filo (C)	≤ 80 pF
Capacità filo-PG (C)	≤ 70 pF
Temperatura d’esercizio (T_U )	-25 °C ... +40 °C
Grado di protezione	IP 65
Sezione trasversale di collegamento cavi di segnale	0,08-1,5 mm²
Sezione trasversale di collegamento morsetto di messa a terra	2,5-4 mm²
Dimensioni (lu x la x sp )	93 x 93 x 55 mm
Materiale involucro	policarbonato
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
