BLITZDUCTOR XTU moduli di protezione con RFID-LifeCheck

Scaricatore combinato per corrente di fulmine e sovratensione

Elevata capacità di scarica per interfacce dati simmetriche
Portata di corrente di fulmine fino a 10 kA (10/350 μs)
Per l’impiego nel concetto di protezione da fulminazione a zone, ai passaggi 0_A – 2 e maggiori

Con tecnologia actiVsense

Riconosce automaticamente il valore di tensione del segnale applicato nel campo tra 0 e 180 V
Adatta in modo ottimale il livello di protezione alla tensione di segnale applicato al momento
Permette la protezione di utenze finali tramite il livello di protezione adattato
Un tipo di sacricatore per due interfacce dati diverse

Con verifica RFID-LifeCheck integrata

Permette la verifica dello scaricatore durante l’esercizio
Riconosce anche scaricatori parzialmente danneggiati
Elevata continuità di servizio con sostituzione anticipata dello scaricatore

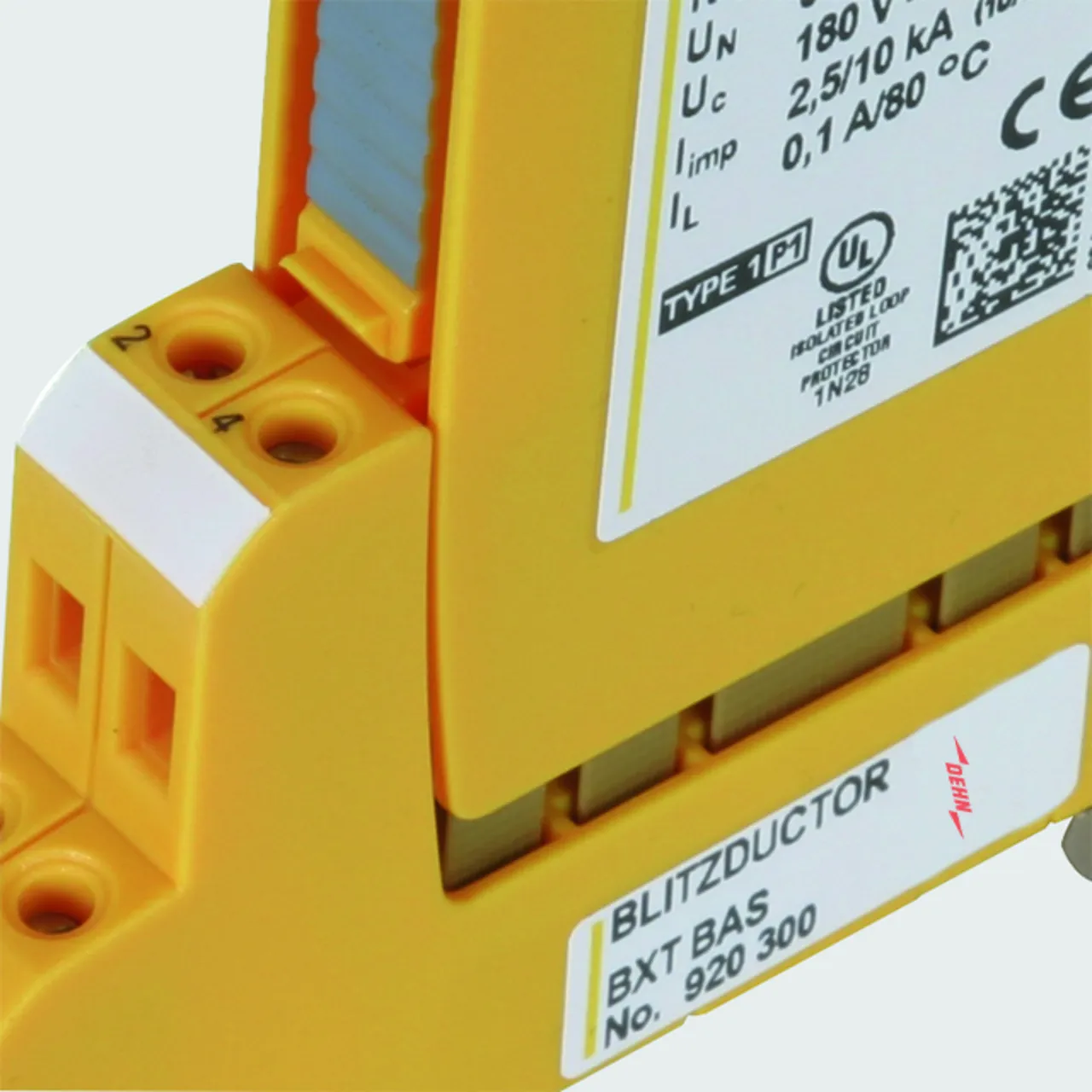

Scaricatore componibile in modulo di protezione ed elemento base

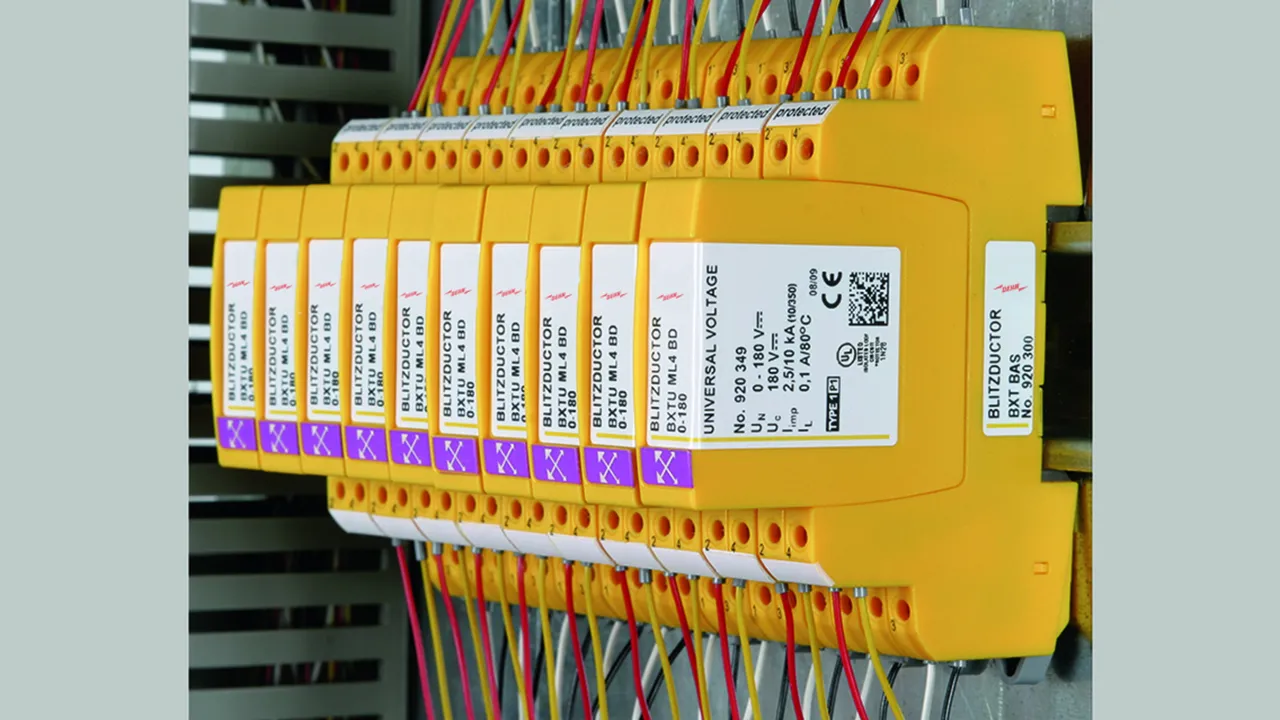

Per montaggio su guida profilata con elemento base
Permette una semplice sostituzione del modulo
Provato contro le vibrazioni e lo shock meccanico per un sicuro funzionamento
Disponibili due elementi base a scelta con o senza sezionamento del segnale

Dettagli

LifeCheck integrato per una rapida verifica dello scaricatore su precarico per un'elevata continuità dei circuiti di segnale.

lorem ipsum — LifeCheck integrato per una rapida verifica dello scaricatore su precarico per un'elevata continuità dei circuiti di segnale.

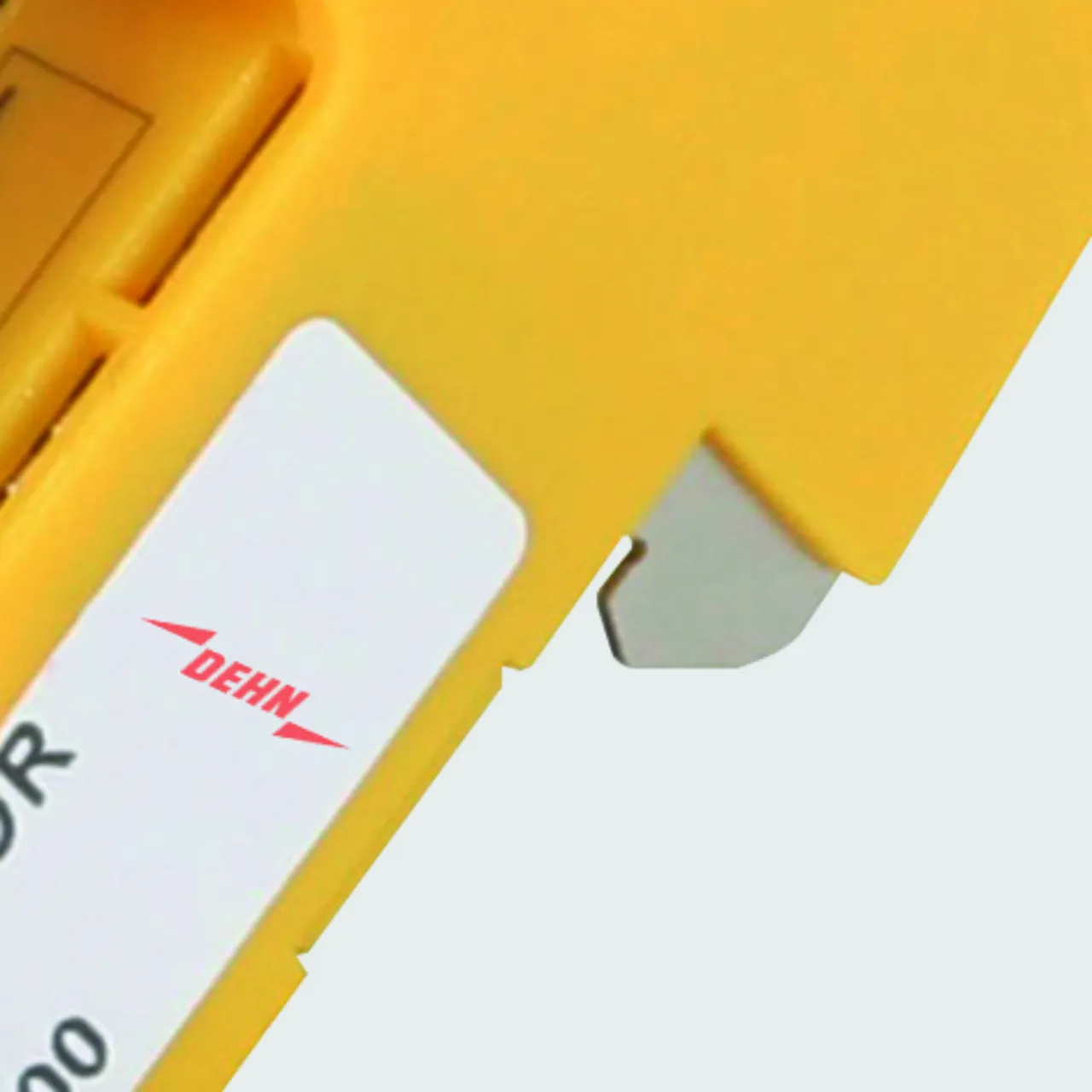

Scaricatore componibile in modulo di protezione ed elemento base con blocco sicuro per la resistenza alle vibrazioni e allo shock meccanico.

Livello di protezione adattato in maniera ottimale con tecnologia actiVsense integrata per la protezione delle utenze finali.

Montaggio su guide profilate con contatto di terra integrato.

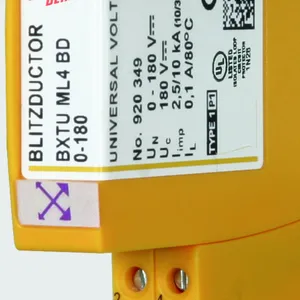

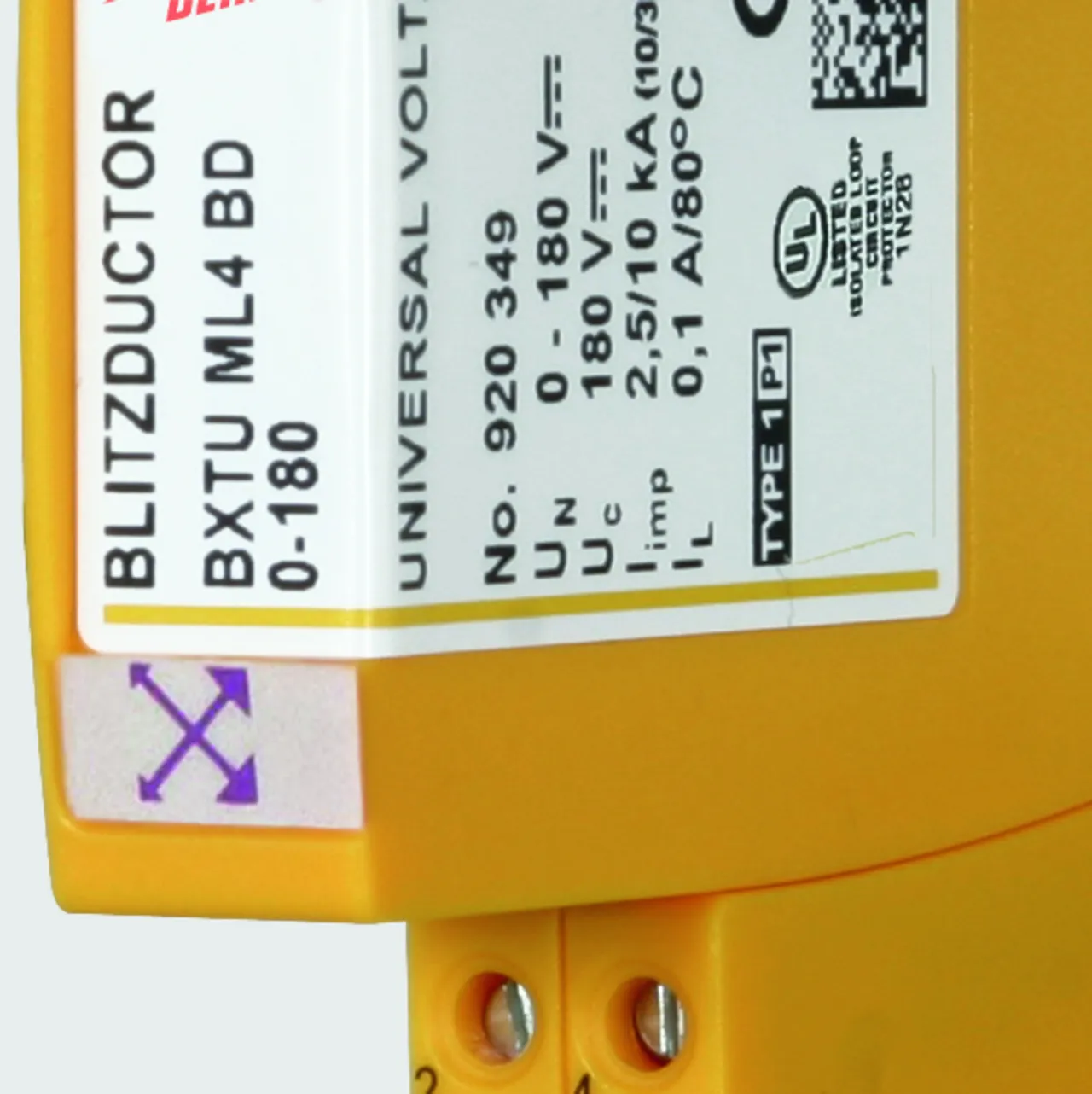

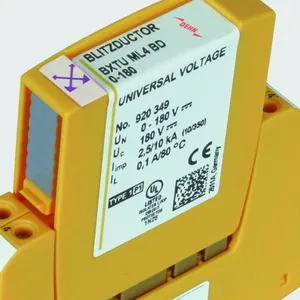

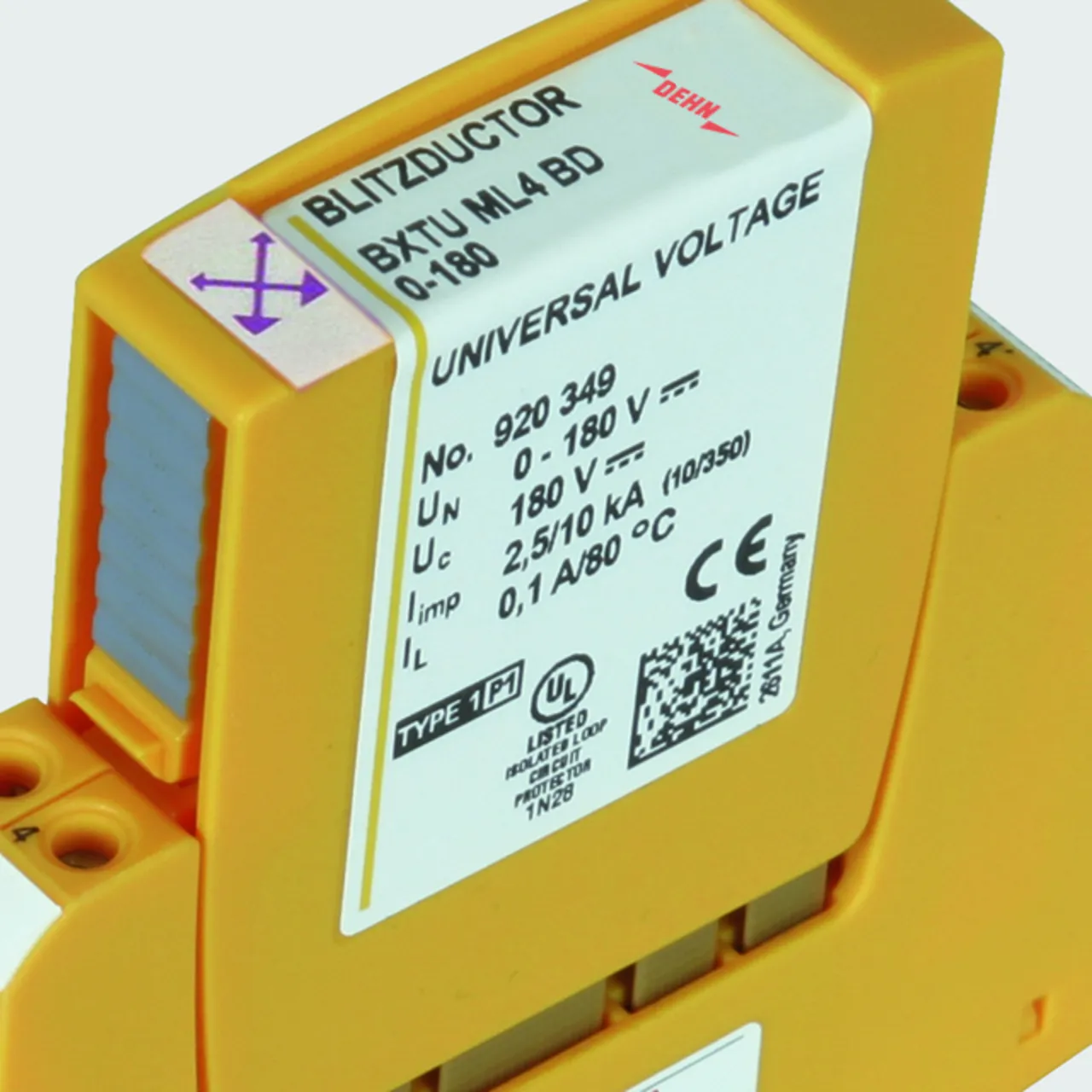

BXTU ML4 BD 0-180

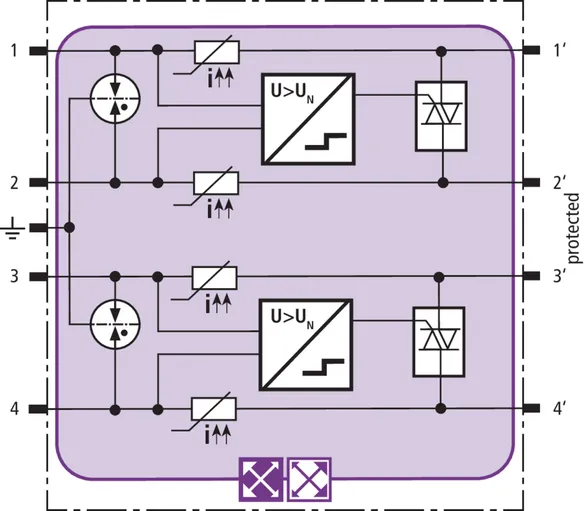

Modulo di protezione combinata in tecnologia actiVsense e RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili a tensione uguale oppure diversa di interfacce simmetriche con separazione galvanica. Riconosce automaticamente la tensione d’esercizio del segnale applicato e adatta il livello di protezione in modo ottimale ad essa.

1 Prodotto

Art. 920349 BXTU ML4 BD 0-180

GTIN (EAN) 4013364126404, Codice doganale (EU): 85363010, Peso lordo: 32.30 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

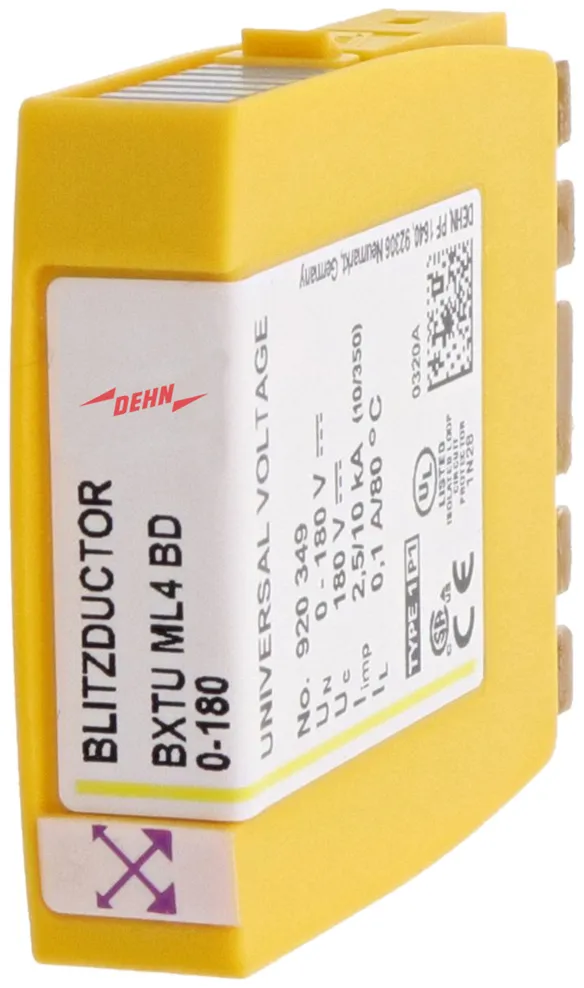

Modulo scaricatore combinato BLITZDUCTOR XTU BXTU ML4 BD 0-180
Modulo di protezione scaricatore combinato di classe SPD tipo 1/P1 con tecnologia actiVsense
per il riconoscimento automatico della tensione d’esercizio
e l’adattamento ottimale del livello di protezione; collaudato secondo la norma EN 61643-21
ed energeticamente coordinato secondo la norma IEC 61643-22 per la protezione di due coppie di fili
per interfacce simmetriche con separazione galvanica.
Con LifeCheck RFID integrato per effettuare senza contatto la verifica dello scaricatore.
Innestabile nella basetta BXT BAS / BSP BAS 4.
Frequenza della tensione nominale: 0-400 Hz
Modulazione di ampiezza della tensione di segnale: ≤ +/- 5 V
Corrente nominale con 80 °C (equivale corrente c.to c.to max): 100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: BXTU ML4 BD 0-180
Art.: 920349
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	M
Tensione massima continuativa DC (U_C )	180 V
Modulazione di ampiezza della tensione di segnale (U_segnale )	≤ +/- 5 V
Frequenza limite filo-filo (U_segnale, simmetrica 100 Ohm) (f_G )	50 MHz
Corrente nominale con 80 °C (equivale corrente c.to c.to max) (I_L )	100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	≤ 10 Ohm; tipicamente 7,5 Ohm
Omologazioni	CSA, UL 497B, SIL
*⁾ dettagli vedasi: www.dehn.it

Classe SPD	M
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	0-180 V
Frequenza della tensione nominale (f_UN )	0-400 Hz
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Modulazione di ampiezza della tensione di segnale (U_segnale )	≤ +/- 5 V
Frequenza limite filo-filo (U_segnale, simmetrica 100 Ohm) (f_G )	50 MHz
Corrente nominale con 80 °C (equivale corrente c.to c.to max) (I_L )	100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA

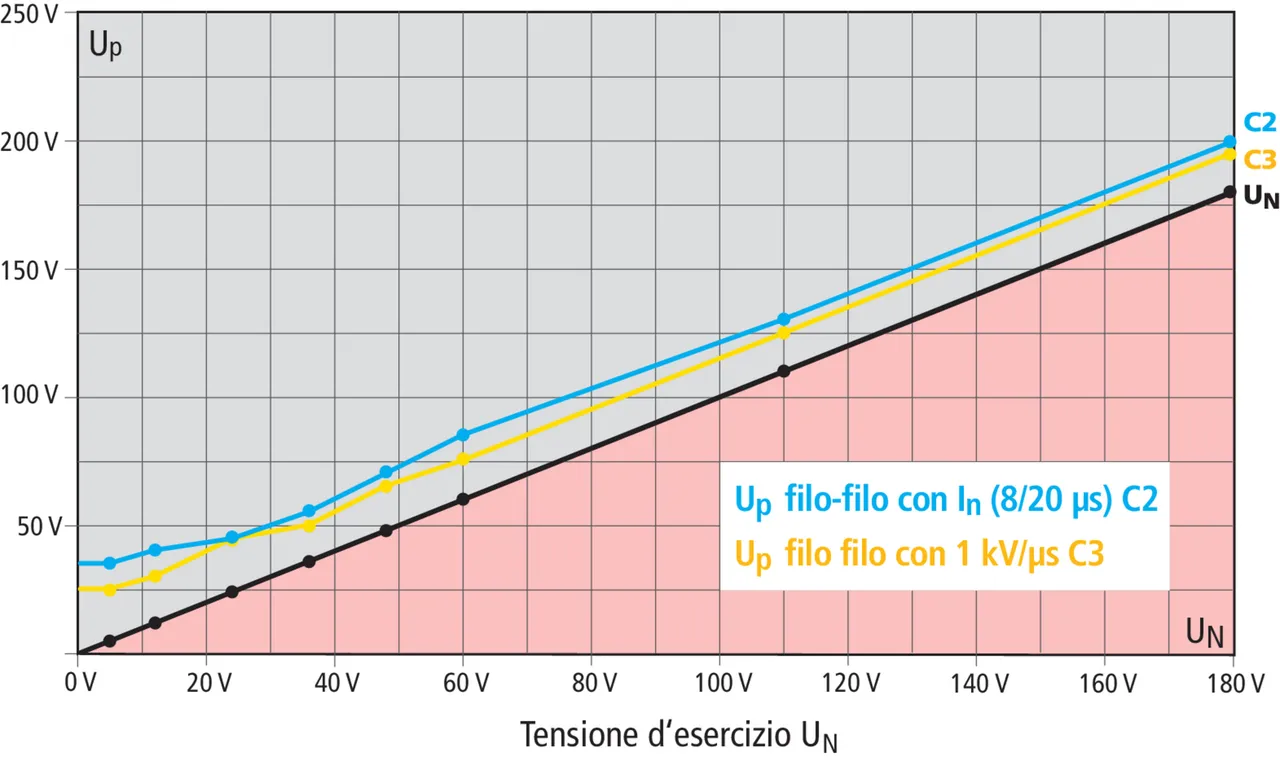

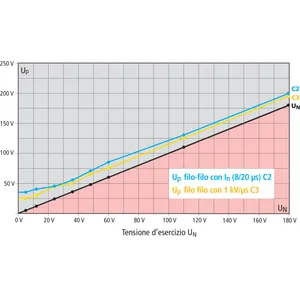

Livello di protezione filo-filo con I_nC2 (U_P )	vedi diagramma, curva C2
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	vedi diagramma, curva C3
Livello di protezione filo-filo con I_impD1 (U_P )	≤ U_N+ 53 V
Livello di protezione filo-PG con C2/C3/D1 (U_P )	≤ 550 V
Impedenza longitudinale per filo	≤ 10 Ohm; tipicamente 7,5 Ohm
Capacità filo-filo (C)	≤ 80 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ dettagli vedasi: www.dehn.it

Prodotto 920349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920349 è stato aggiunto al carrello.

Apri Web-Shop

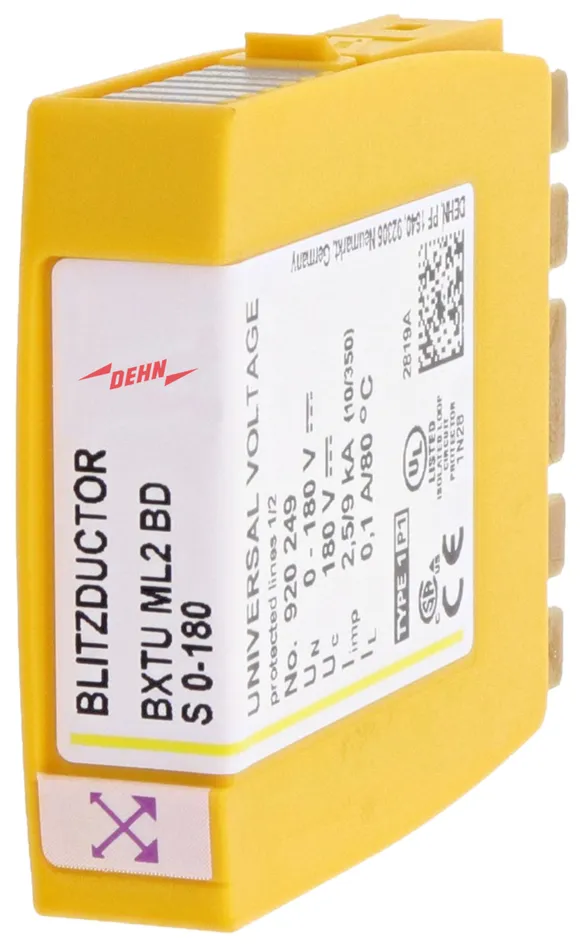

BXTU ML2 BD S 0-180

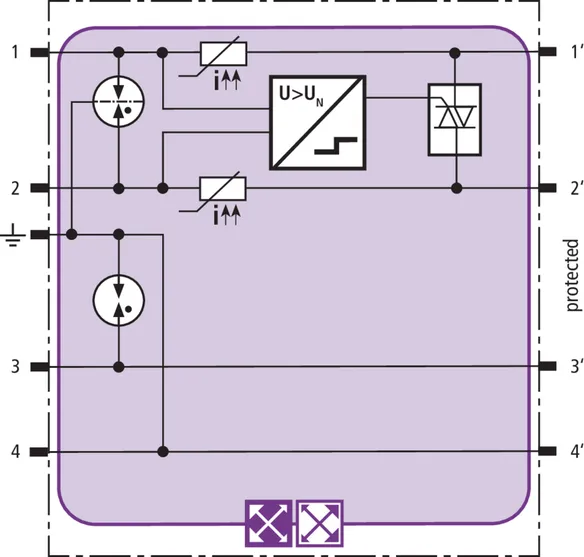

Modulo di protezione combinata in tecnologia actiVsense e RFID-LifeCheck, costruzione stretta, per la protezione di 1 coppia di fili con posibillità di messa a terra diretta oppure indiretta dello schermo. Riconosce automaticamente la tensione d’esercizio del segnale applicato e adatta il livello di protezione in modo ottimale ad essa.

1 Prodotto

Art. 920249 BXTU ML2 BD S 0-180

GTIN (EAN) 4013364127845, Codice doganale (EU): 85363010, Peso lordo: 29.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Modulo scaricatore combinato BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Modulo di protezione scaricatore combinato di classe SPD tipo 1/P1
con tecnologia actiVsense per il riconoscimento automatico della tensione d’esercizio
e l’adattamento ottimale del livello di protezione; collaudato secondo la norma EN 61643-21
ed energeticamente coordinato secondo la norma IEC 61643-22 per la protezione di due coppie di fili
per interfacce simmetriche con separazione galvanica,
messa a terra della schermatura, a scelta, indiretta o diretta.
Con LifeCheck RFID integrato per effettuare senza contatto la verifica dello scaricatore.
Innestabile nella basetta BXT BAS / BSP BAS 4.
Frequenza della tensione nominale: 0-400 Hz
Modulazione di ampiezza della tensione di segnale: ≤ +/- 5 V
Corrente nominale con 80 °C (equivale corrente c.to c.to max): 100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA

Fabbricato: DEHN
Tipo: BXTU ML2 BD S 0-180
Art.: 920249
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	M
Tensione massima continuativa DC (U_C )	180 V
Modulazione di ampiezza della tensione di segnale (U_segnale )	≤ +/- 5 V
Frequenza limite filo-filo (U_segnale, simmetrica 100 Ohm) (f_G )	50 MHz
Corrente nominale con 80 °C (equivale corrente c.to c.to max) (I_L )	100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	≤ 10 Ohm; tipicamente 7,5 Ohm
Omologazioni	CSA, UL 497B, SIL
*⁾ Dettagli vedi: www.dehn.it

Classe SPD	M
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	0-180 V
Frequenza della tensione nominale (f_UN )	0-400 Hz
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Modulazione di ampiezza della tensione di segnale (U_segnale )	≤ +/- 5 V
Frequenza limite filo-filo (U_segnale, simmetrica 100 Ohm) (f_G )	50 MHz
Corrente nominale con 80 °C (equivale corrente c.to c.to max) (I_L )	100 mA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	vedi diagramma, curva C2
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	vedi diagramma, curva C3
Livello di protezione filo-filo con I_impD1 (U_P )	≤ U_N+ 53 V
Livello di protezione filo-PG con C2/C3/D1 (U_P )	≤ 550 V
Impedenza longitudinale per filo	≤ 10 Ohm; tipicamente 7,5 Ohm
Capacità filo-filo (C)	≤ 80 pF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ Dettagli vedi: www.dehn.it
