Elementi di connessione per conduttura HVI power / conduttura HVI power long

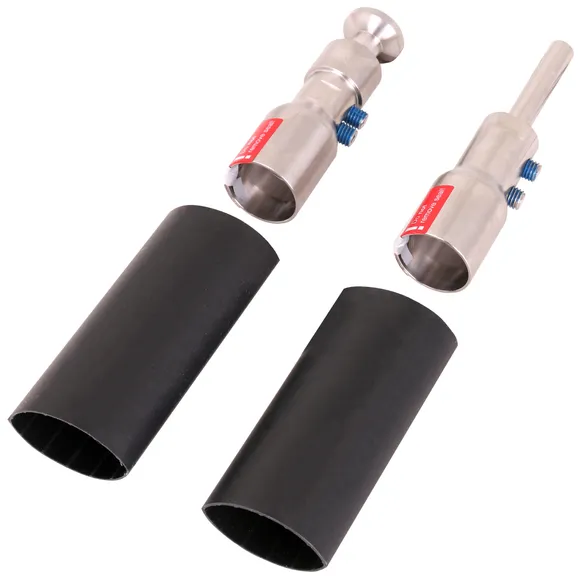

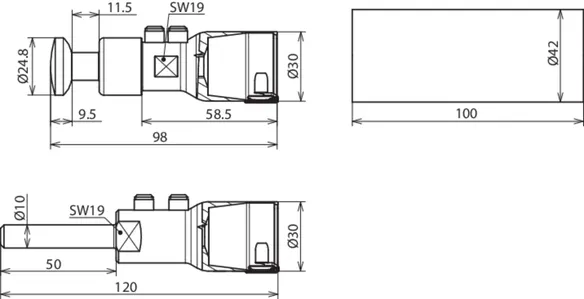

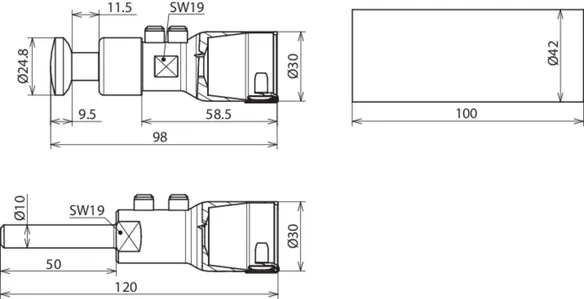

Set di connessione per conduttura HVI power long Ø27 mm, posa interna al tubo

Elementi di connessione per attestare la conduttura HVI power long su entrambe le estremità, nella realizzazione del terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per collegare altri componenti della protezione da fulmini esterna o dell'impianto di messa a terra (due tubi termorestringenti compresi nella confezione).

1 Prodotto

Art. 819142 HVI P LO ASS KF 27 V2A

GTIN (EAN) 4013364152458, Codice doganale (EU): 85359000, Peso lordo: 431.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819142.stp

      Non siete autorizzati per eseguire un download 819142.stp

      Login
    • 819142.igs

      Non siete autorizzati per eseguire un download 819142.igs

      Login
    • 819142.jt

      Non siete autorizzati per eseguire un download 819142.jt

      Login
    • 819142.dwg

      Non siete autorizzati per eseguire un download 819142.dwg

      Login
    • 819142m_D.dxf

      Non siete autorizzati per eseguire un download 819142m_D.dxf

      Login
Set di connessione per conduttura HVI power long Ø27 mm, posa interna al tubo
Elementi di connessione per collegare la
conduttura HVI power long su entrambe le estremità,
nella realizzazione del terminale della conduttura
nel tubo portante (elemento terminale) ed elemento di connessione
per collegare altri componenti della protezione
da fulmini esterna o dell'impianto di messa a terra
(due tubi termorestringenti compresi nella confezione)
Materiale: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO ASS KF 27 V2A
Art.: 819142
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø esterno 30 mm
Vite Barra filettata M8 x 10 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819142 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819142 è stato aggiunto al carrello.

Apri Web-Shop

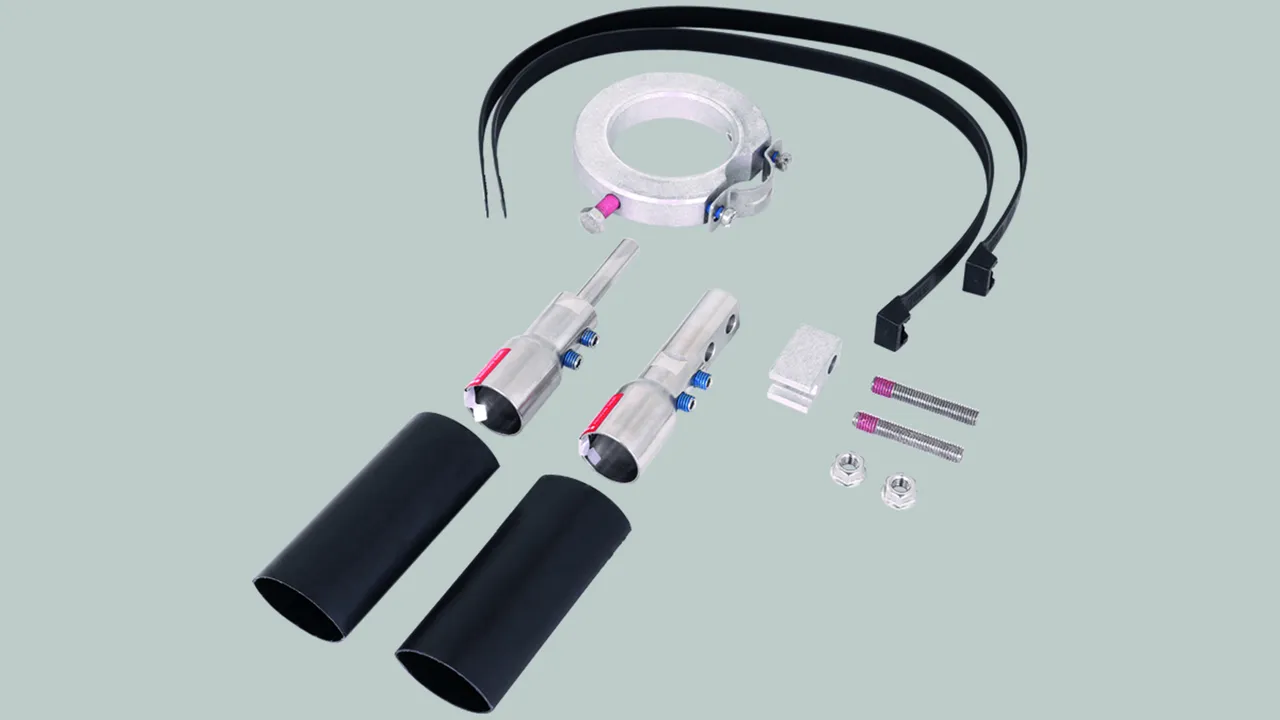

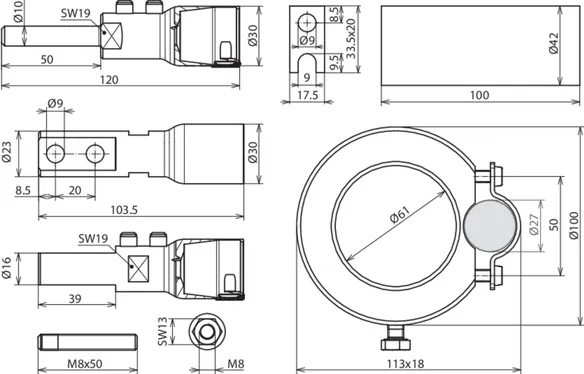

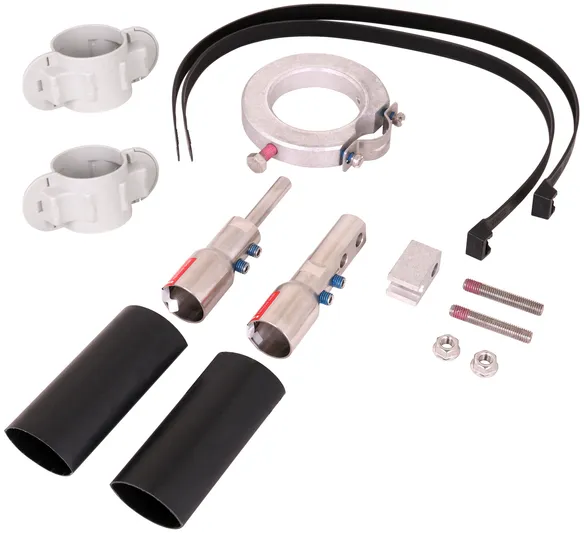

Set di connessione per conduttura HVI power long Ø27 mm, posa esterna al tubo

Set di connessione per conduttura HVI power per la posa nei tubi portanti HVI power in PRFV / Al costituito da elementi di connessione, barre filettate, elemento di connessione, tubo termorestringente, fascetta e anello di fissaggio con una staffa portafilo con fessura (Ø27 mm).

1 Prodotto

Art. 819149 HVI P LO ASS RAV KF 27 V2A

GTIN (EAN) 4013364272057, Codice doganale (EU): 85359000, Peso lordo: 853.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819149.stp

      Non siete autorizzati per eseguire un download 819149.stp

      Login
    • 819149.igs

      Non siete autorizzati per eseguire un download 819149.igs

      Login
    • 819149.jt

      Non siete autorizzati per eseguire un download 819149.jt

      Login
    • 819149.dwg

      Non siete autorizzati per eseguire un download 819149.dwg

      Login
    • 819149m_D.dxf

      Non siete autorizzati per eseguire un download 819149m_D.dxf

      Login
Set di connessione per conduttura HVI power long, conduttura in INOX
Elementi di connessione per collegare la
conduttura HVI power long Ø27 mm su entrambe le estremità;
per la realizzazione della connessione della conduttura nella
posa esterna al tubo (terminale) ed elementi di connessione per altri
componenti della protezione da fulmini esterna o dell'impianto di messa a terra
(due tubi termorestringenti compresi nella confezione)
Materiale: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO ASS RAV KF 27 V2A
Art.: 819149
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø esterno 30 mm
Vite Barra filettata M8 x 10 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819149 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819149 è stato aggiunto al carrello.

Apri Web-Shop

Elemento di connessione per l'equipotenzialità per conduttura HVI power / HVI power long

Per la regolazione del campo elettrico della conduttura HVI power (preassemblata / merce su bobina) nella zona del terminale.
Superficie di supporto scanalata specificatamente per il contatto elettrico del rivestimento semiconduttore.

1 Prodotto

Art. 410239 PAE 27 AB11 V2A

GTIN (EAN) 4013364152465, Codice doganale (EU): 85359000, Peso lordo: 80.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410239.stp

      Non siete autorizzati per eseguire un download 410239.stp

      Login
    • 410239.igs

      Non siete autorizzati per eseguire un download 410239.igs

      Login
    • 410239.jt

      Non siete autorizzati per eseguire un download 410239.jt

      Login
    • 410239.dwg

      Non siete autorizzati per eseguire un download 410239.dwg

      Login
    • 410239m_D.dxf

      Non siete autorizzati per eseguire un download 410239m_D.dxf

      Login
Elemento di connessione per l'equipotenzialità per conduttura HVI power / HVI power long INOX
Elemento di connessione per l'equipotenzialità per
conduttura HVI power / HVI power long
per la regolazione del campo elettrico della
conduttura HVI power (preassemblata / merce su bobina)
nella zona del terminale
Superficie di supporto scanalata specificatamente
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 27 AB11 V2A
Art.: 410239
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio Ø 27 mm
Foro di connessione Ø 11 mm
Vite i M10 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410239 è stato aggiunto al carrello.
