DEHNprotector adattatore combinato

Protezione da sovratensioni combinata del lato energia e del lato dati di un’utenza finale
Protezione di apparecchi TV e SAT, impianti telefonici e componenti Ethernet
Indicazione ottica di funzionamento e di guasto
Facile adeguamento grazie alla semplicità di installazione

Dettagli

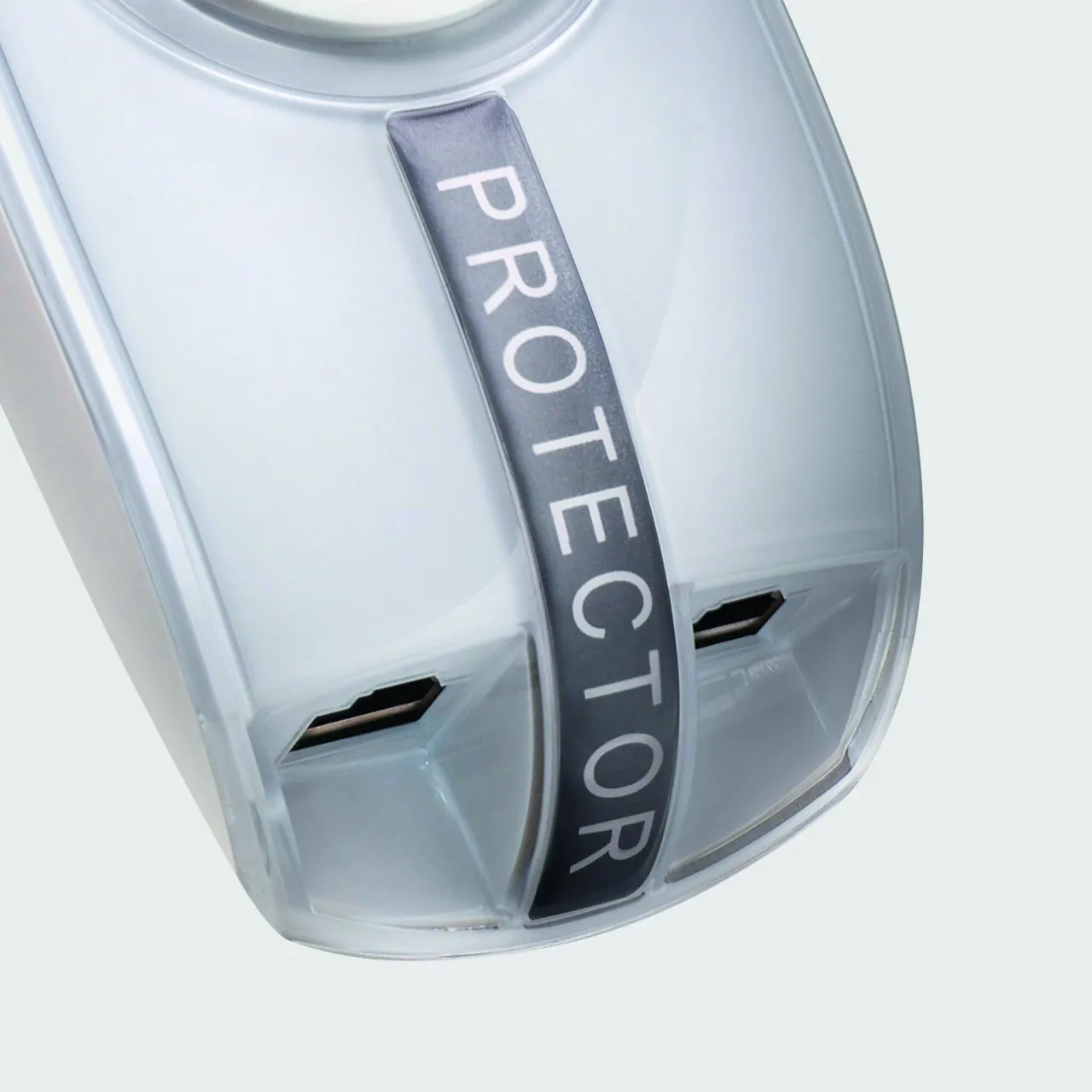

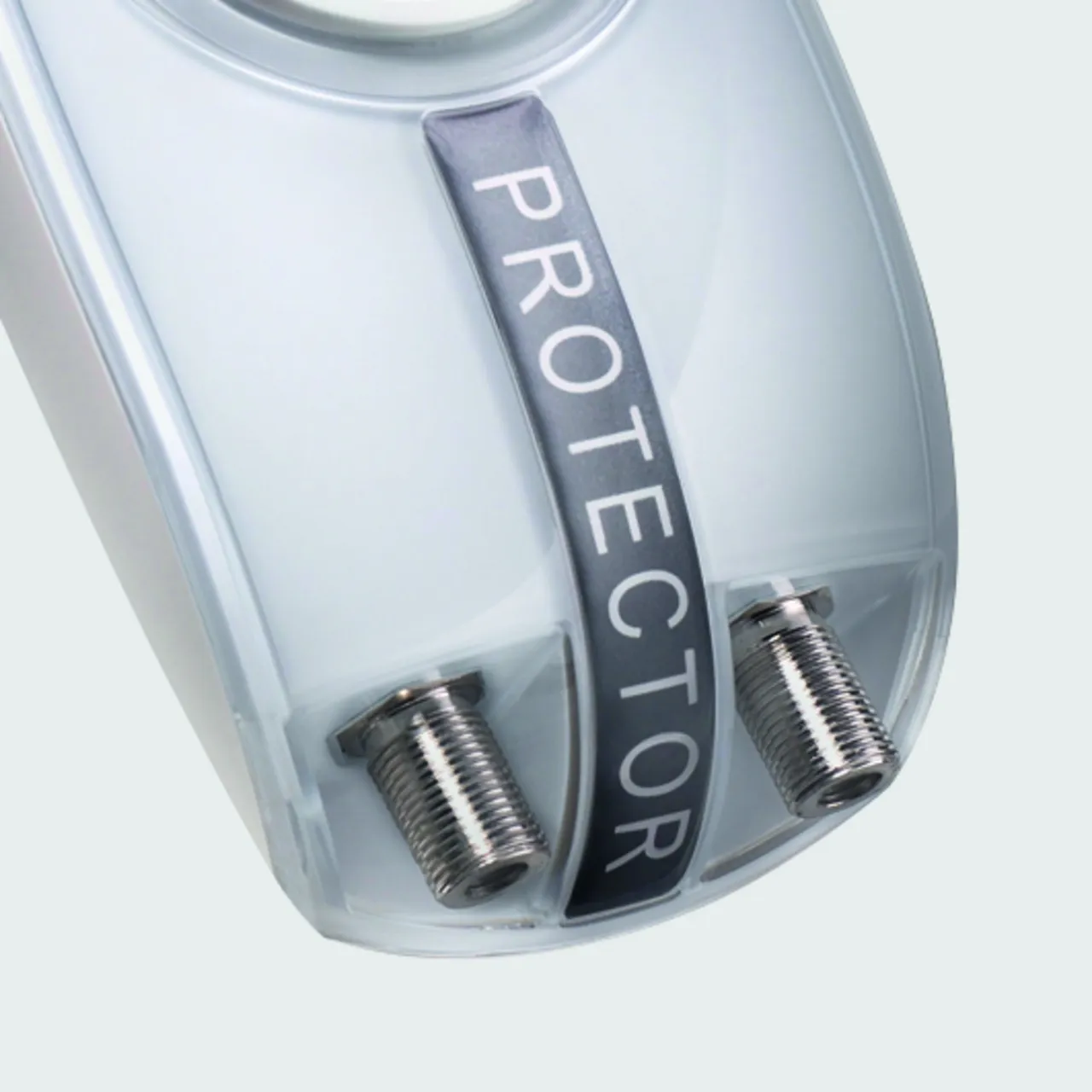

lorem ipsum — Variante con connettore RJ.

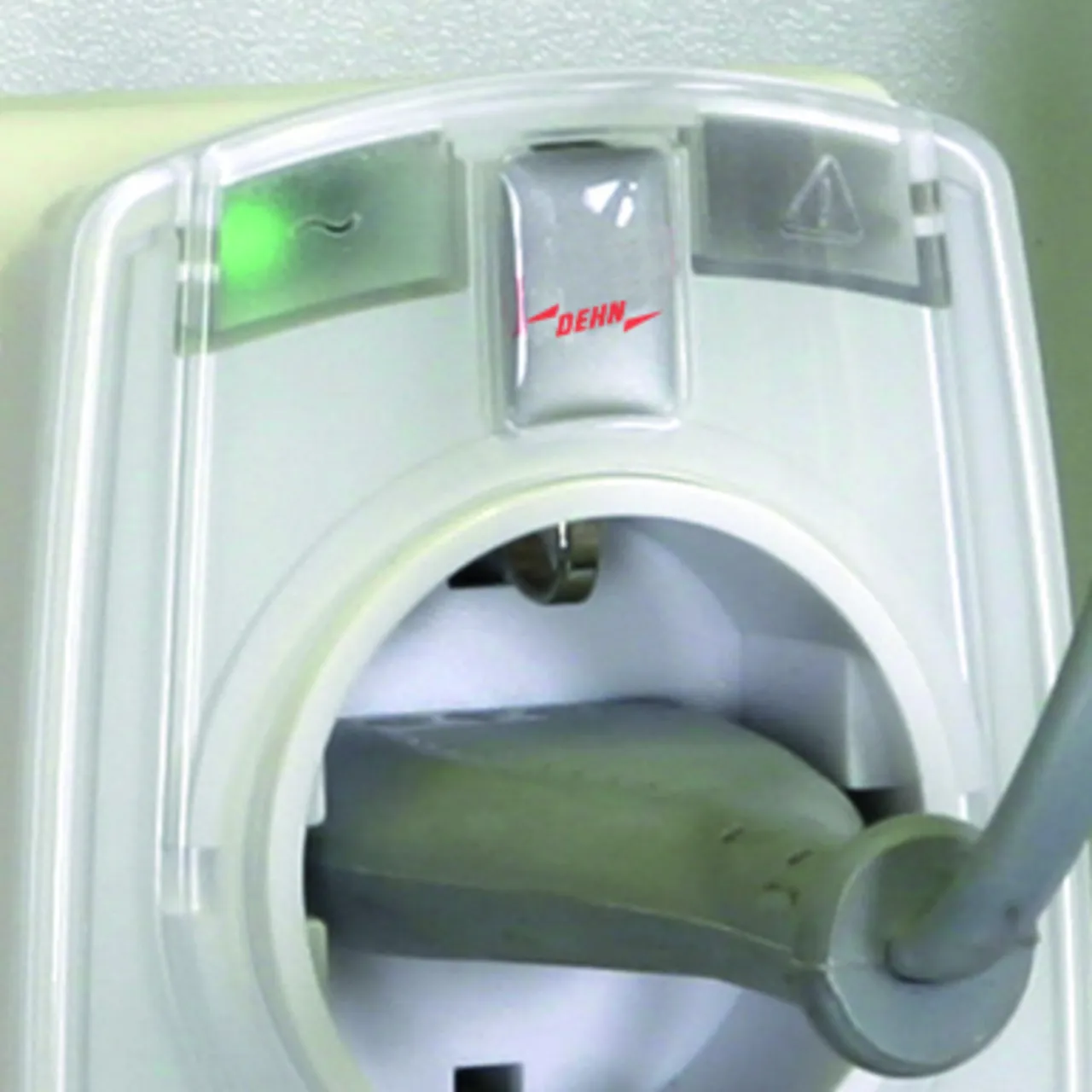

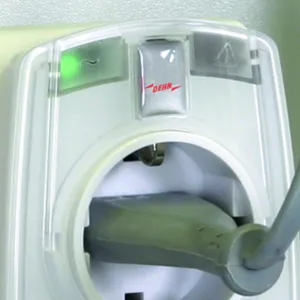

Indicazione ottica di funzionamento/ guasto del lato energia (230 V).

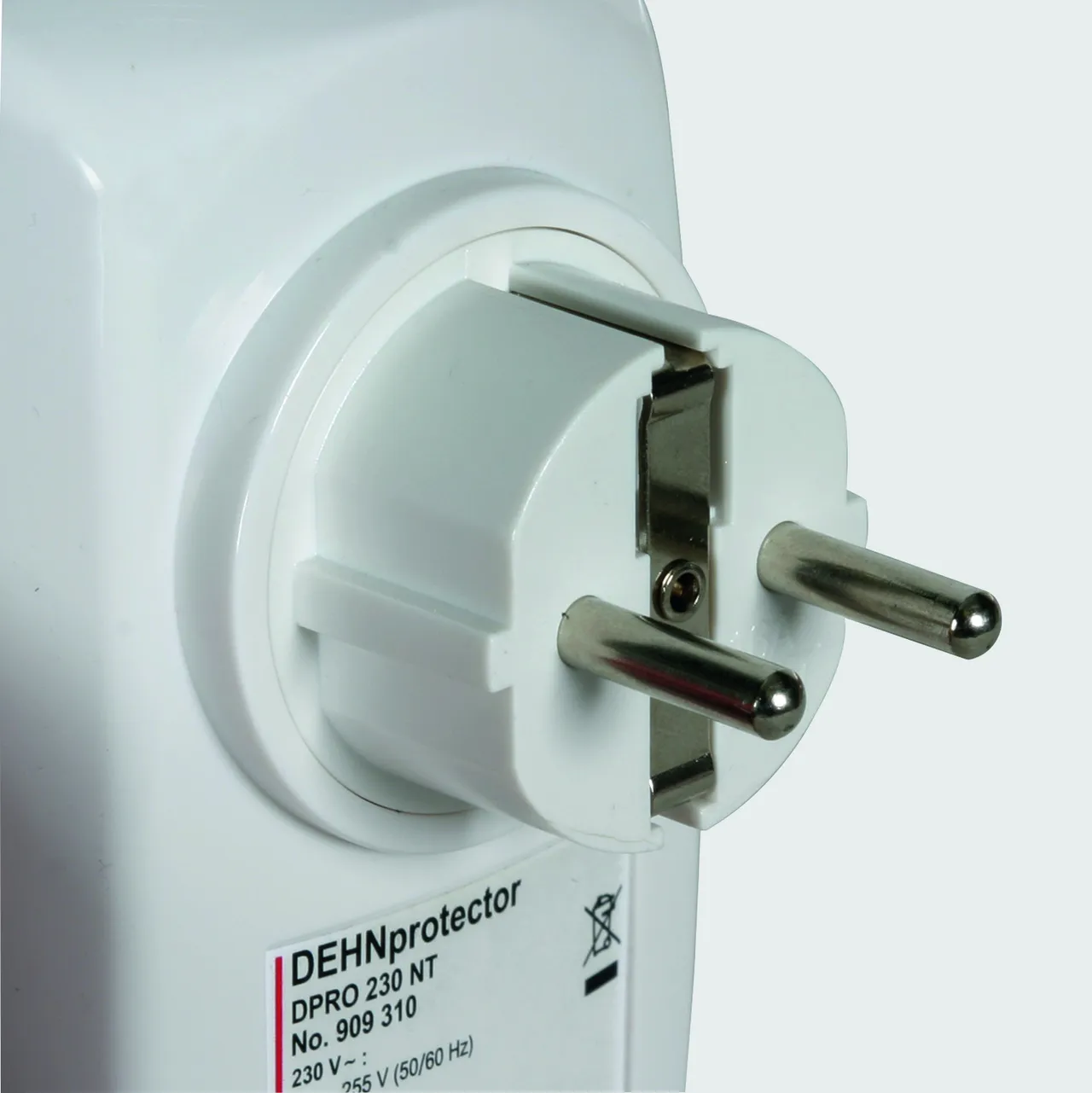

Spina a innesto schuko con protezione del lato energia.

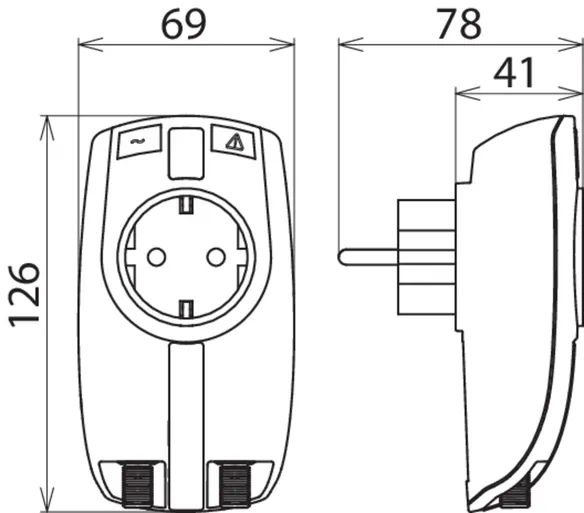

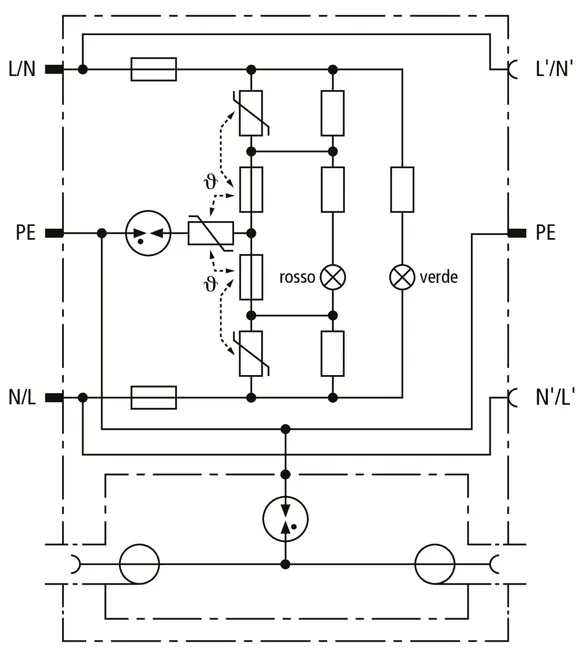

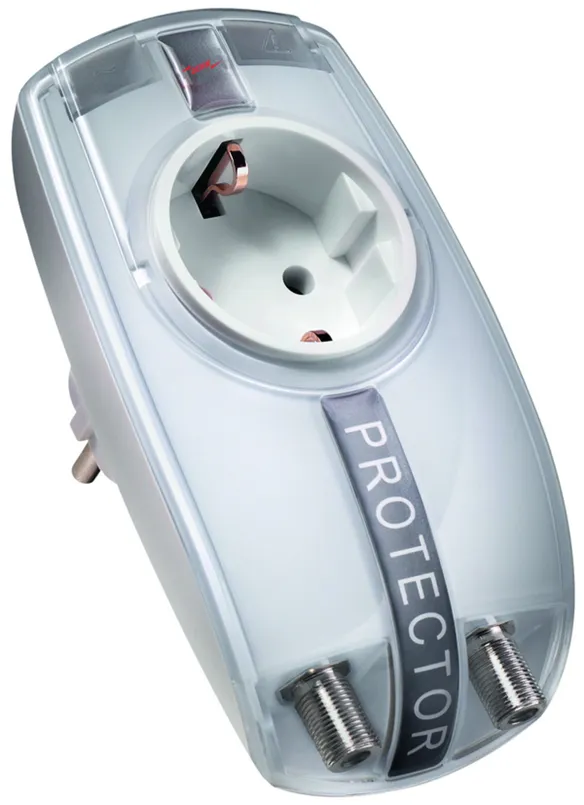

DPRO 230 TV

Protezione da sovratensioni combinata per il lato energia e lato antenna di apparecchi TV, radio e video. Con indicazione ottica di funzionamento e sicura per bambini integrata.

1 Prodotto

Art. 909300 DPRO 230 TV

GTIN (EAN) 4013364117723, Codice doganale (EU): 85363010, Peso lordo: 241.20 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Protezione da sovratensioni combinata DEHNprotector DPRO 230 TV
Protezione da sovratensioni combinata per il lato energia e lato dati di una borchia NT. Adatto anche per apparecchi telefonici e fax. Con indicazione ottica di funzionamento e di guasto e sicura per bambini integrata
Norme di riferimento per le prove IEC 61643-21
Protezione del lato dati: Tipo 3
Protezione del lato energia: Tipo 2 / P3
Collegamento ingresso / uscita: connettore femmina F / connettore femmina F

Fabbricato: DEHN
Tipo: DPRO 230 TV
Art.: 909300
o similare.

Certificati

Caratteristiche tecniche

Protezione del lato dati
Classe SPD	B
Tensione massima continuativa DC (U_C )	60 V
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (PE) (I_n )	5 kA
Attenuazione tipica 0-2400 MHz	≤ 1,5 dB
Collegamento ingresso / uscita	connettore femmina F / connettore femmina F
Protezione del lato energia
SPD secondo EN 61643-11 / IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa ac (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva massima di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] (U_P )	≤ 1,35 kV
Protezione massima in rete	16 A gL/gG oppure B 16 A

Protezione del lato dati
Classe SPD	B
Tensione massima continuativa DC (U_C )	60 V
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (PE) (I_n )	5 kA
Livello di protezione filo-schermo (PE) con 1 kV/µs C3 (U_P )	≤ 600 V
Attenuazione tipica 0-2400 MHz	≤ 1,5 dB
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Grado di protezione	IP 20
Collegamento ingresso / uscita	connettore femmina F / connettore femmina F
Messa a terra tramite	contatto per conduttore di protezione
Materiale involucro	termoplastica, UL 94 V-2
Colore	bianco
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Protezione del lato energia
SPD secondo EN 61643-11 / IEC 61643-11	Tipo 3 / Class III
Tensione nominale ac (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa ac (U_C )	255 V (50 / 60 Hz)
Corrente nominale ac (I_L )	16 A
Corrente impulsiva di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva massima di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_oc )	6 kV
Impulso combinato [L+N-PE] (U_{oc total} )	10 kV
Livello di protezione [L-N] (U_P )	≤ 1,35 kV
Livello di protezione [L/N-PE] (U_P )	≤ 1,5 kV
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'interbento [L/N-PE] (t_A )	≤ 100 ns
Protezione massima in rete	16 A gL/gG oppure B 16 A
Tenuta al corto circuito con protezione max in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione del dispositivo di sezionamento	spia rossa
Indicazione d'esercizio	spia verde
Numero delle porte	1
Montaggio su	sistema di innesto schuko DIN 49440 / DIN 49441
Norme di riferimento per le prove	EN 61643-11

Prodotto 909300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 909300 è stato aggiunto al carrello.

Apri Web-Shop

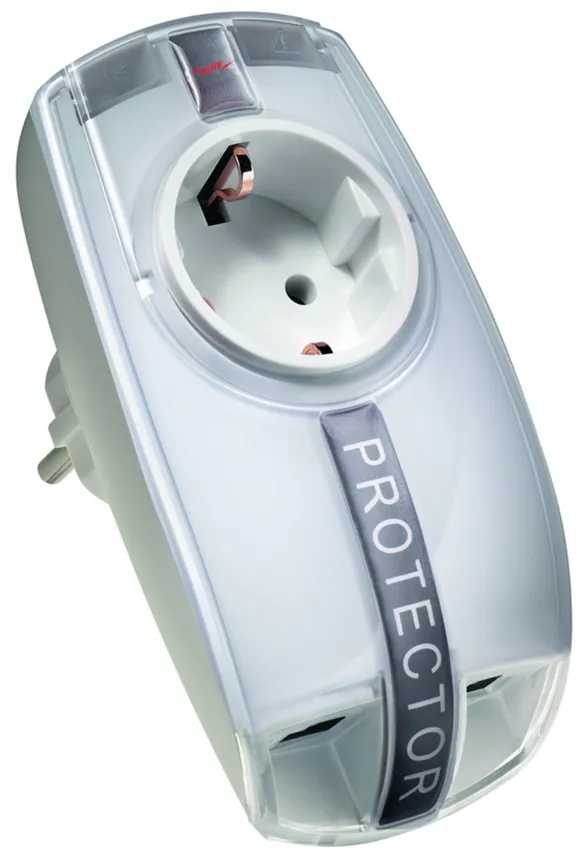

DPRO 230 NT

Protezione da sovratensioni combinata per il lato energia e lato dati di una terminazione di rete digitale NT (telefonia IP), in particolare interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s). Sul lato energia, con indicazione ottica di funzionamento e di guasto e dispositivo di sicurezza per i bambini integrato.

1 Prodotto

Art. 909310 DPRO 230 NT

GTIN (EAN) 4013364117747, Codice doganale (EU): 85363010, Peso lordo: 258.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Protezione da sovratensioni combinata DEHNprotector DPRO 230 NT
Adattatore per protezione da sovratensioni combinata
con protezione combinata per il lato energia e l'interfaccia in ingresso (Uk0)
di un terminale di rete digitale NT,
e di apparecchi telefonici e fax;
compresi accessori adatti per RJ11/12
e connessione TAE.
Norme di riferimento per le prove IEC 61643-11 e 21.

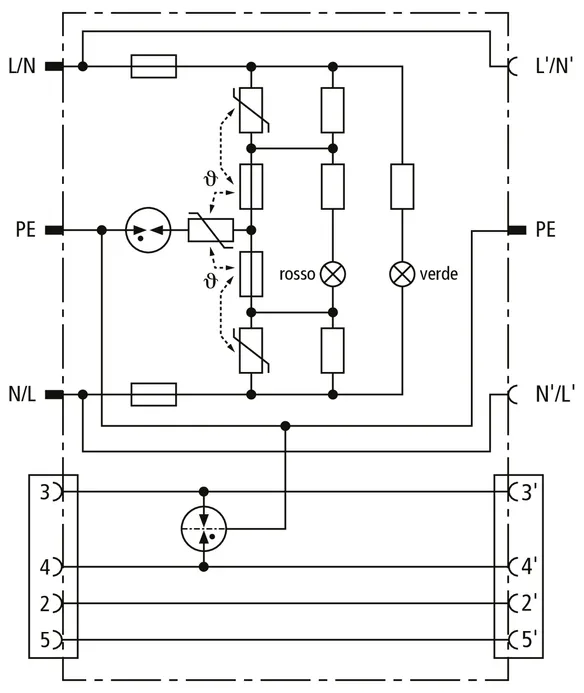

Cablaggio di protezione
con dispositivo di controllo integrato e
indicazione ottica di funzionamento/ guasto
Protezione del lato energia: Tipo 3
Protezione del lato dati: Tipo 2 / P1
Collegamento ingresso / uscita: connettore femmina RJ12 / connettore femmina RJ12
Occupazione: 3/4

Fabbricato: DEHN
Tipo: DPRO 230 NT
Art.: 909310
o similare.

Certificati

Caratteristiche tecniche

Protezione del lato dati
Classe SPD	Q
Tensione massima continuativa DC (U_C )	180 V
D1 Corrente impulsiva di fulmine (10/350 µs) per filo D1 (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
Frequenza limite (f_G )	220 MHz
Collegamento ingresso / uscita	connettore femmina RJ12 / connettore femmina RJ12
Protezione del lato energia
SPD secondo EN 61643-11 / IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa ac (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva massima di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] (U_P )	≤ 1,35 kV
Protezione massima in rete	B 16 A

Protezione del lato dati
Classe SPD	Q
Tensione massima continuativa DC (U_C )	180 V
D1 Corrente impulsiva di fulmine (10/350 µs) per filo D1 (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 500 V
Livello di protezione filo-PE con I_nC2 (U_P )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione filo-PE con 1 kV/µs C3 (U_P )	≤ 500 V
Frequenza limite (f_G )	220 MHz
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Grado di protezione	IP 20
Collegamento ingresso / uscita	connettore femmina RJ12 / connettore femmina RJ12
Occupazione	3/4
Messa a terra tramite	contatto per conduttore di protezione
Materiale involucro	termoplastico, UL 94 V-2
Colore	bianco
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Protezione del lato energia
SPD secondo EN 61643-11 / IEC 61643-11	Tipo 3 / Class III
Tensione nominale ac (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa ac (U_C )	255 V (50 / 60 Hz)
Corrente nominale ac (I_L )	16 A
Corrente impulsiva di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva massima di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_oc )	6 kV
Impulso combinato [L+N-PE] (U_{oc total} )	10 kV
Livello di protezione [L-N] (U_P )	≤ 1,35 kV
Livello di protezione [L/N-PE] (U_P )	≤ 1,5 kV
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'interbento [L/N-PE] (t_A )	≤ 100 ns
Protezione massima in rete	B 16 A
Tenuta al corto circuito con protezione max in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione del dispositivo di sezionamento	spia rossa
Indicazione d'esercizio	spia verde
Numero delle porte	1
Montaggio su	sistema di innesto schuko DIN 49440 / DIN 49441
Norme di riferimento per le prove	EN 61643-11

Prodotto 909310 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 909310 è stato aggiunto al carrello.

Apri Web-Shop

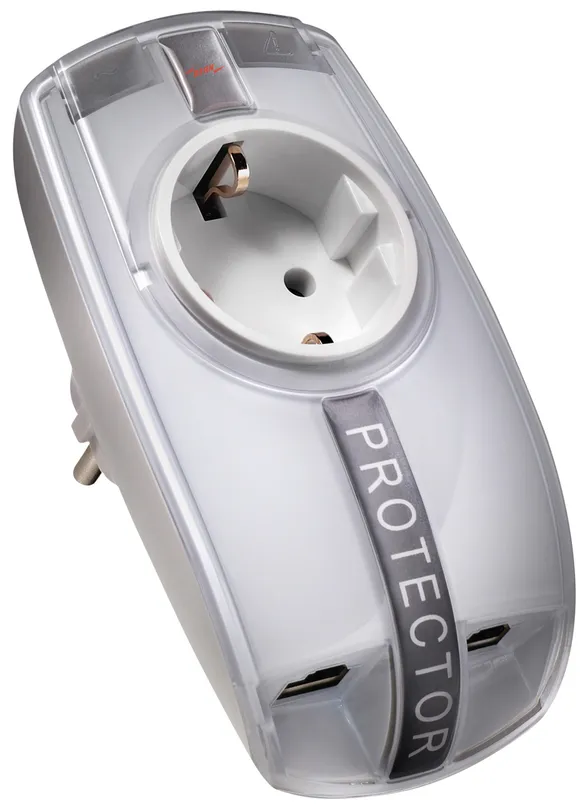

DPRO 230 LAN100

Protezione da sovratensioni combinata per il lato energia e il lato dati di apparecchi LAN. Circuito di protezione di tutte le coppie di fili per occupazione pin di Ethernet. Soddisfa i requisiti per Channel Class D secondo EN 50173 ed è adatto in tal modo per 1000 Base-T (gigabit Ethernet).
Con indicazione ottica di funzionamento e di guasto e sicura per bambini integrata.

1 Prodotto

Art. 909321 DPRO 230 LAN100

GTIN (EAN) 4013364126152, Codice doganale (EU): 85363010, Peso lordo: 271.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Protezione da sovratensioni combinata DEHNprotector DPRO 230 LAN100
Protezione da sovratensioni combinata per il lato energia e il lato dati di apparecchi LAN

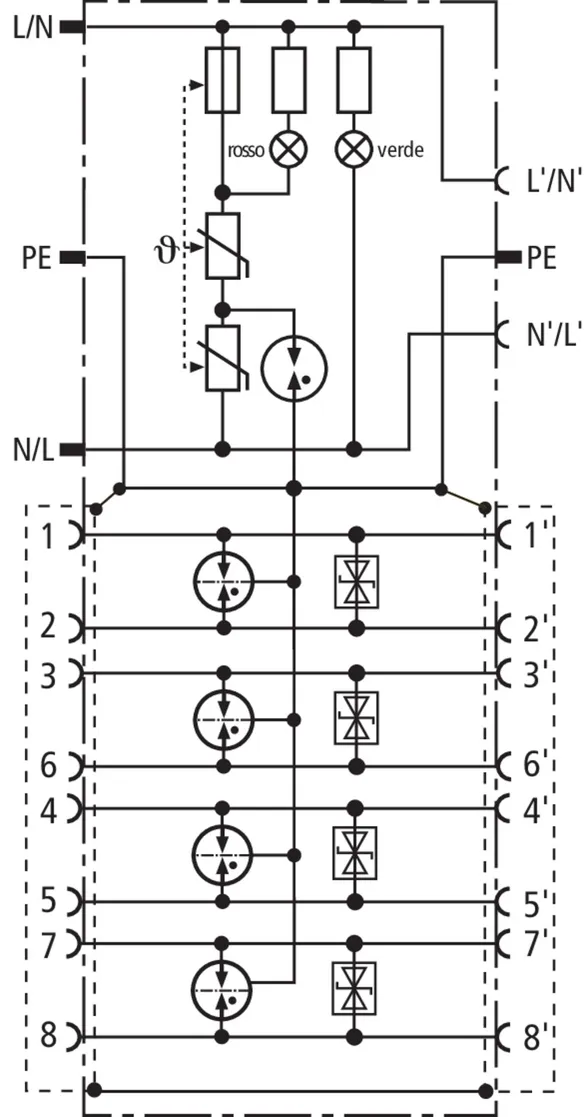

Circuito di protezione di tutte le coppie di fili per occupazione pin di Ethernet. Soddisfa i requisiti per Channel Class D secondo EN 50173 ed è adatto in tal modo per 1000 Base-T (gigabit Ethernet).
Con indicazione ottica di funzionamento e di guasto e sicura per bambini integrata
Norme di riferimento per le prove IEC 61643-21
Protezione del lato dati: Tipo 3
Protezione del lato energia: Tipo 2 / P1
Collegamento ingresso / uscita: connettore femmina RJ 45 schermato / connettore femmina RJ 45 schermato
Occupazione: 1/2, 3/6, 4/5, 7/8

Fabbricato: DEHN
Tipo: DPRO 230 LAN100
Art.: 909321
o similare.

Certificati

Caratteristiche tecniche

Protezione del lato dati
Classe SPD	Q
Tensione massima continuativa DC (U_C )	3,3 V
D1 Corrente impulsiva di fulmine (10/350 µs) per filo D1 (I_imp )	0,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite (f_G )	180 MHz
Collegamento ingresso / uscita	connettore femmina RJ 45 schermato / connettore femmina RJ 45 schermato
Protezione del lato energia
SPD secondo EN 61643-11 / IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa ac (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva massima di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] (U_P )	≤ 1,25 kV
Protezione massima in rete	B 16 A

Protezione del lato dati
Classe SPD	Q
Tensione massima continuativa DC (U_C )	3,3 V
D1 Corrente impulsiva di fulmine (10/350 µs) per filo D1 (I_imp )	0,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PE (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 30 V
Livello di protezione filo-PE con I_nC2 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	30 V
Livello di protezione filo-PE con 1 kV/µs C3 (U_P )	≤ 550 V
Frequenza limite (f_G )	180 MHz
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Grado di protezione	IP 20
Collegamento ingresso / uscita	connettore femmina RJ 45 schermato / connettore femmina RJ 45 schermato
Occupazione	1/2, 3/6, 4/5, 7/8
Messa a terra tramite	contatto per conduttore di protezione
Materiale involucro	termoplastico, UL 94 V-2
Colore	bianco
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Protezione del lato energia
SPD secondo EN 61643-11 / IEC 61643-11	Tipo 3 / Class III
Tensione nominale ac (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa ac (U_C )	255 V (50 / 60 Hz)
Corrente nominale ac (I_L )	16 A
Corrente impulsiva di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva massima di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_oc )	6 kV
Impulso combinato [L+N-PE] (U_{oc total} )	10 kV
Livello di protezione [L-N] (U_P )	≤ 1,25 kV
Livello di protezione [L/N-PE] (U_P )	≤ 1,5 kV
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'interbento [L/N-PE] (t_A )	≤ 100 ns
Protezione massima in rete	B 16 A
Tenuta al corto circuito con protezione max in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione del dispositivo di sezionamento	spia rossa
Indicazione d'esercizio	spia verde
Numero delle porte	1
Montaggio su	sistema di innesto schuko DIN 49440 / DIN 49441
Norme di riferimento per le prove	EN 61643-11

Prodotto 909321 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 909321 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

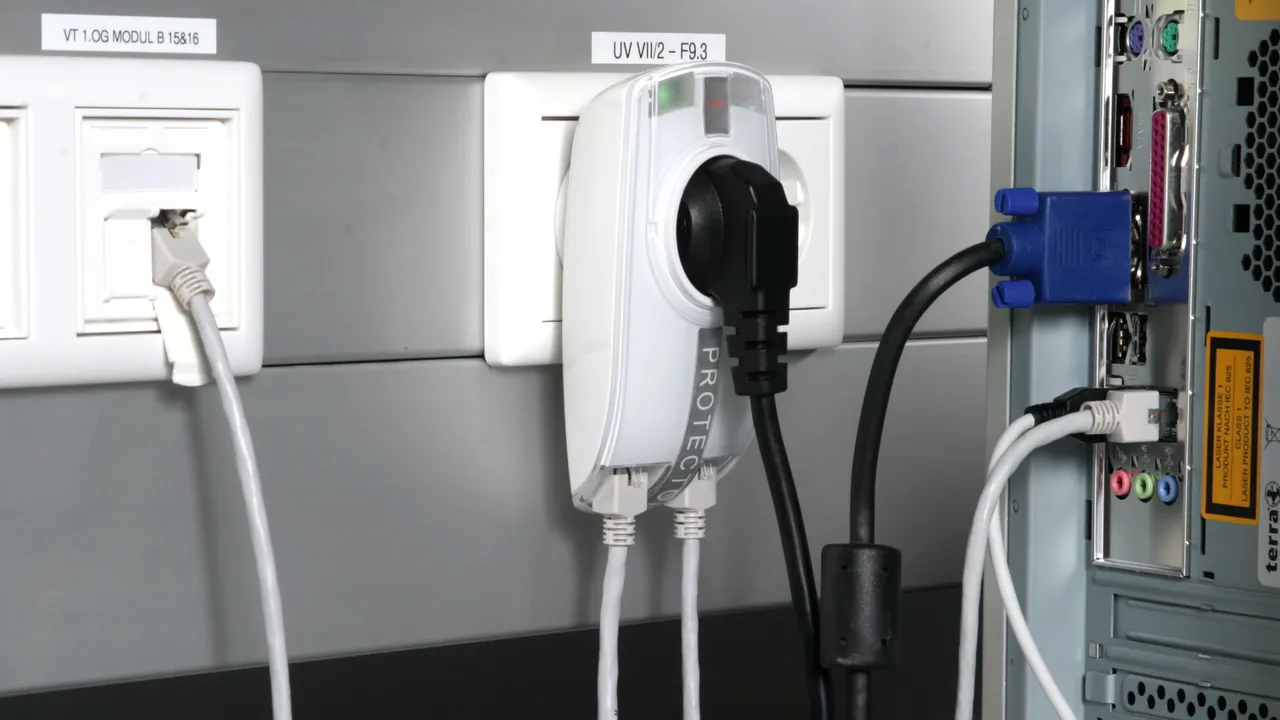

DEHNprotector adattatore combinato

Dettagli
