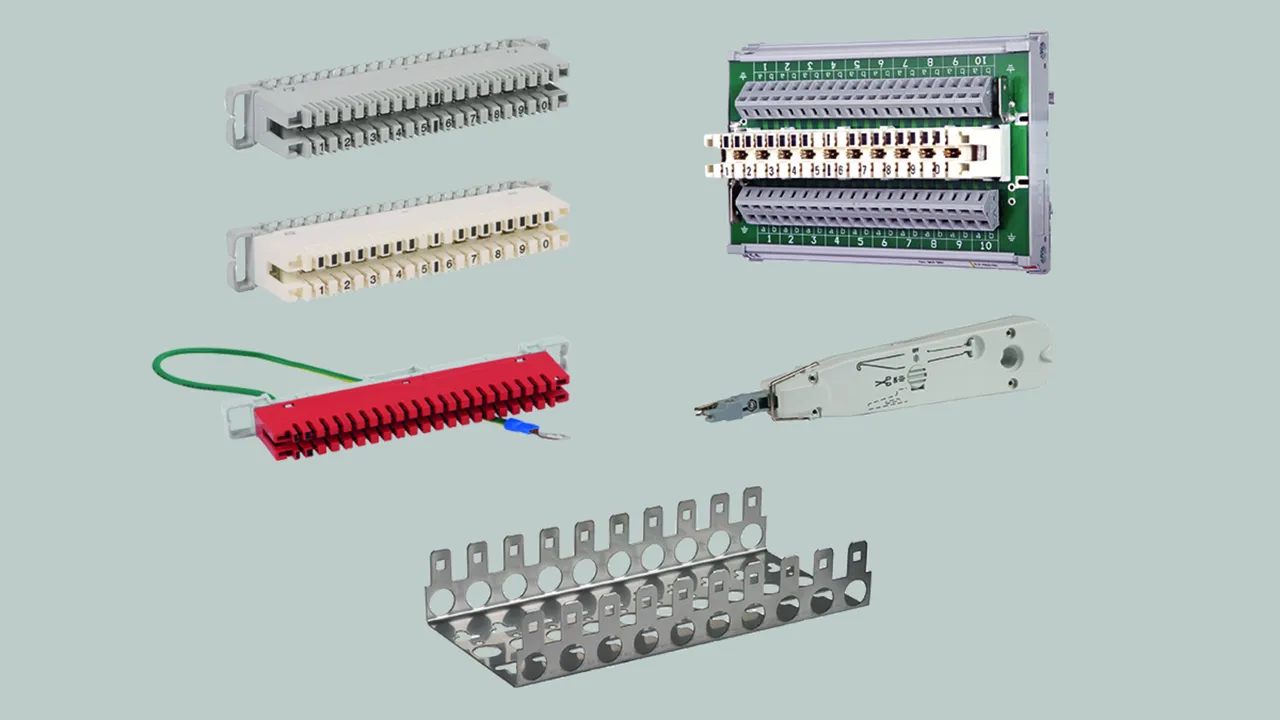

Accessori per tecnica LSA

  • Tecnica di connessione senza viti, spelatura e saldatura approvata
  • Contatti a coltello angolati a 45° nelle strisce di sezionamento garantiscono una minima riduzione della sezione
  • Migliore stabilità del conduttore
  • Migliore resistenza alla corrosione
  • Ulteriori accessori a richiesta

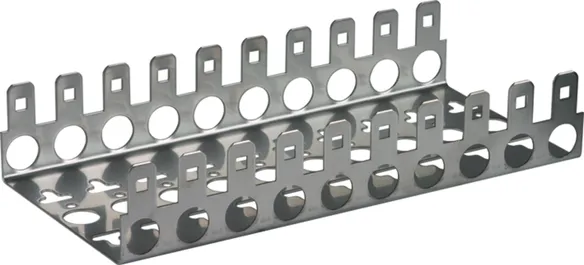

Staffa di montaggio

Staffa di montaggio per il montaggio di 10 strisce LSA della forma costruttiva 2/10.
Larghezza totale: 104,5 mm

1 Prodotto

Art. 907995 MB2 10 LSA

GTIN (EAN) 4013364033528, Codice doganale (EU): 85389099, Peso lordo: 228.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

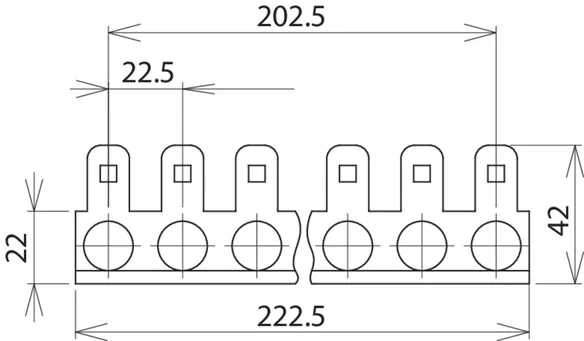

Staffa di montaggio MB2 10 LSA
Staffa di montaggio per il montaggio di 10 strisce LSA della forma costruttiva 2/10.
Larghezza totale: 104,5 mm

Fabbricato: DEHN
Tipo: MB2 10 LSA
Art.: 907995
o similare.



Caratteristiche tecniche

Dimensioni 223 x 105 x 42 mm

Prodotto 907995 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907995 è stato aggiunto al carrello.

Apri Web-Shop

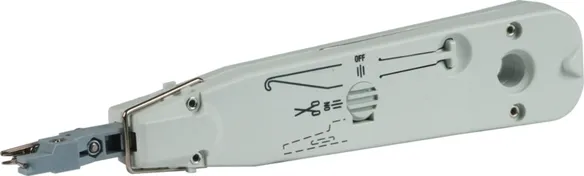

Attrezzo di cablaggio

Attrezzo di cablaggio con sensore per la tecnica di collegamento LSA-PLUS, per il collegamento dei fili con il taglio contemporaneo delle lunghezze rimanenti. Con gancio di tiro estraibile e lama di sblocco.

1 Prodotto

Art. 907994 AW2 LSA

GTIN (EAN) 4013364033511, Codice doganale (EU): 82055980, Peso lordo: 105.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Attrezzo di cablaggio AW2 LSA
Attrezzo di cablaggio con sensore per la tecnica di collegamento LSA-PLUS, per il collegamento dei fili con il taglio contemporaneo delle lunghezze rimanenti. Con gancio di tiro estraibile e lama di sblocco

Fabbricato: DEHN
Tipo: AW2 LSA
Art.: 907994
o similare.



Caratteristiche tecniche

Colore bianco ○

Prodotto 907994 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907994 è stato aggiunto al carrello.

Apri Web-Shop

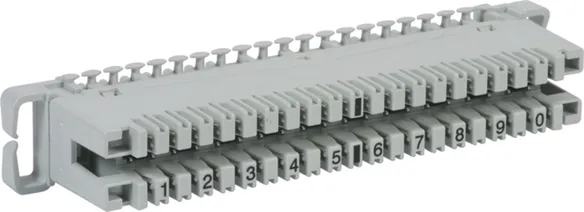

Stricia di collegamento

Forma costruttiva 2 per tecnica di collegamento LSA-PLUS, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore, per un collegamento non sezionabile. È possibile l’innesto di scaricatori DPL 10 G3. Circuito di protezione solo in parallelo.

1 Prodotto

Art. 907997 AL2 10DA LSA

GTIN (EAN) 4013364033542, Codice doganale (EU): 85369010, Peso lordo: 51.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Stricia di collegamento per tecnica LSA AL2 10DA LSA
Stricia di collegamento per tecnica LSA, forma costruttiva 2 per tecnica di collegamento LSA-PLUS, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore, per un collegamento non sezionabile. È possibile l’innesto di scaricatori DPL 10 G3. Circuito di protezione solo in parallelo

Fabbricato: DEHN
Tipo: AL2 10DA LSA
Art.: 907997
o similare.

Certificati



Caratteristiche tecniche

Norme di riferimento per le prove DIN 47608-1, -2
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,50 mm

Prodotto 907997 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907997 è stato aggiunto al carrello.

Apri Web-Shop

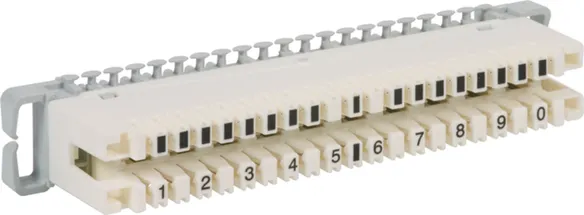

Striscia di sezionamento

Serie costruttiva 2 per tecnica di collegamento LSA, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore. Tramite l’innesto di componenti DRL si crea la protezione tra i contatti di sezionamento. È anche possibile l’innesto di DPL 10 G3.

1 Prodotto

Art. 907996 TL2 10DA LSA

GTIN (EAN) 4013364033535, Codice doganale (EU): 85369010, Peso lordo: 60.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Stricia di collegamento per tecnica LSA TL2 10DA LSA
Stricia di collegamento per tecnica LSA, serie costruttiva 2 per tecnica di collegamento LSA, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore. Tramite l’innesto di componenti DRL si crea la protezione tra i contatti di sezionamento. È anche possibile l’innesto di DPL 10 G3

Fabbricato: DEHN
Tipo: TL2 10DA LSA
Art.: 907996
o similare.

Certificati



Caratteristiche tecniche

Norme di riferimento per le prove DIN 47608-1, -2
Omologazioni corrisponde DTAG TS 0272/96
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,50 mm

Prodotto 907996 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907996 è stato aggiunto al carrello.

Apri Web-Shop

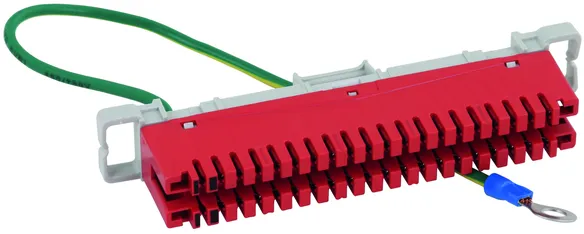

Striscia di messa a terra

Forma costruttiva 2 per tecnica di collegamento LSA per la connessione di 38 conduttori di terra oppure cavi di segnale non connessi al circuito. Con conduttore di terra e capocorda ad anello M4.

1 Prodotto

Art. 907993 EL2 38EA LSA

GTIN (EAN) 4013364048584, Codice doganale (EU): 85369010, Peso lordo: 59.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Striscia di messa a terra EL2 38EA LSA
Striscia di messa a terra forma costruttiva 2 per tecnica di collegamento LSA per la connessione di 38 conduttori di terra
oppure cavi di segnale non connessi al circuito. Con conduttore di terra e capocorda ad anello M4

Fabbricato: DEHN
Tipo: EL2 38EA LSA
Art.: 907993
o similare.

Certificati



Caratteristiche tecniche

Messa a terra tramite conduttore di terra con capocorda ad anello M4
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,50 mm
Colore rosso ●

Prodotto 907993 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907993 è stato aggiunto al carrello.

Apri Web-Shop

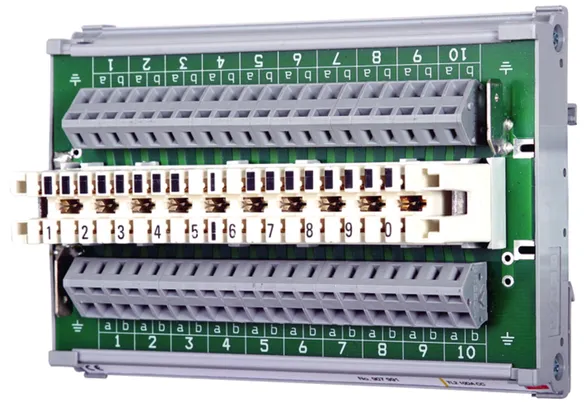

Striscia di sezionamento modulare con morsetto a molla LSA

Striscia di sezionamento modulare per il montaggio su guida profilata, completa di striscia di sezionamento tipo 2/10, come morsetti a molla per la connessione variabile di fili. Adatta per l’innesto di scaricatori DPL e DEHNrapid LSA.

1 Prodotto

Art. 907991 TL2 10DA CC

GTIN (EAN) 4013364112988, Codice doganale (EU): 85389099, Peso lordo: 213.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 907991.stp

      Non siete autorizzati per eseguire un download 907991.stp

      Login
    • 907991.igs

      Non siete autorizzati per eseguire un download 907991.igs

      Login
    • 907991.jt

      Non siete autorizzati per eseguire un download 907991.jt

      Login
    • 907991.dwg

      Non siete autorizzati per eseguire un download 907991.dwg

      Login

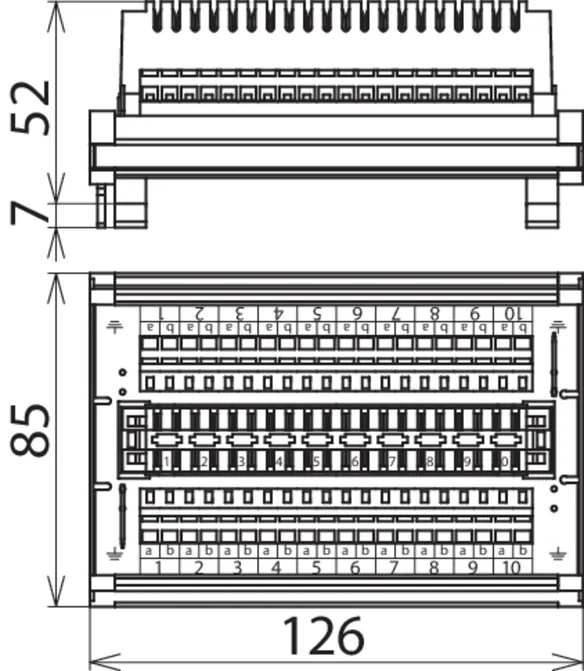

    • 907991m_D.dxf

      Non siete autorizzati per eseguire un download 907991m_D.dxf

      Login
    • DEHN.907991.wspak

      Non siete autorizzati per eseguire un download DEHN.907991.wspak

      Login
Striscia di sezionamento modulare con morsetto a molla LSA TL2 10DA CC
Striscia di sezionamento modulare per il montaggio su guida profilata, completa di striscia di sezionamento tipo 2/10, come morsetti a molla per la connessione variabile di fili. Adatta per l’innesto di scaricatori DPL e DEHNrapid LSA

Fabbricato: DEHN
Tipo: TL2 10DA CC
Art.: 907991
o similare.

Certificati



Caratteristiche tecniche

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (Iimp ) 5 kA
Montaggio su guida profilata 35 mm secondo EN 60715
Collegamento entrata / uscita molla oppure LSA / molla oppure LSA
Messa a terra tramite guida profilata / connettore piatto 6,3 mm
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,60 mm
