BLITZDUCTOR VT
- Protezione economica per linee di segnale a più fili
- Esecuzioni specifiche per varie interfacce, p.es. RS 485 o applicazioni nelle telecomunicazioni
- Esecuzione per l'alimentazione DC e protezione catodica da corrosione
Dettagli

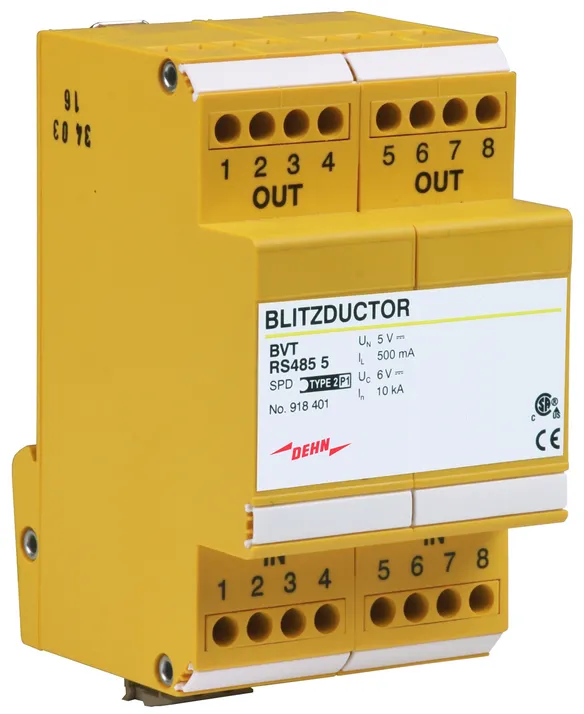

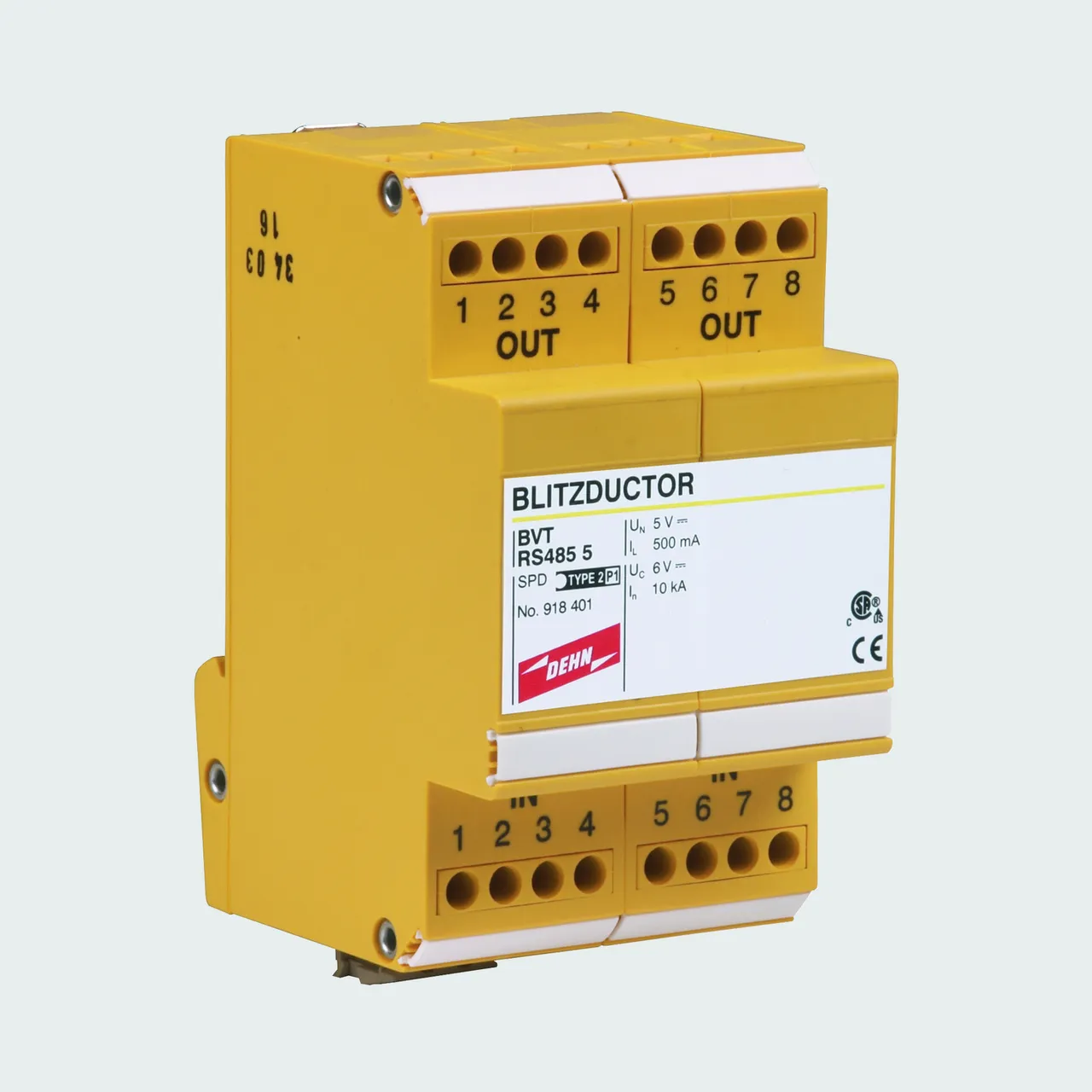

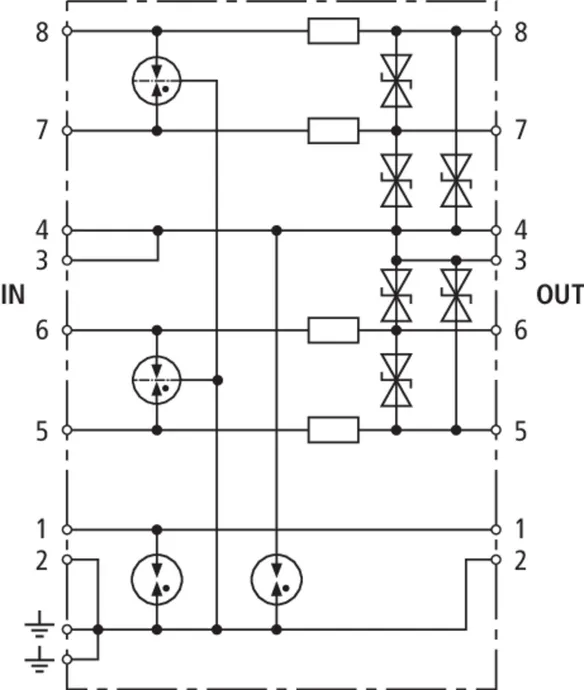

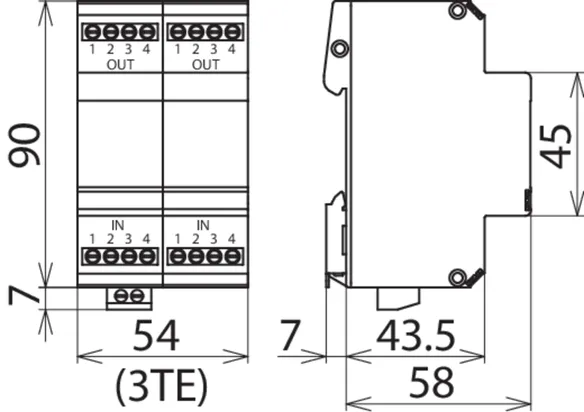

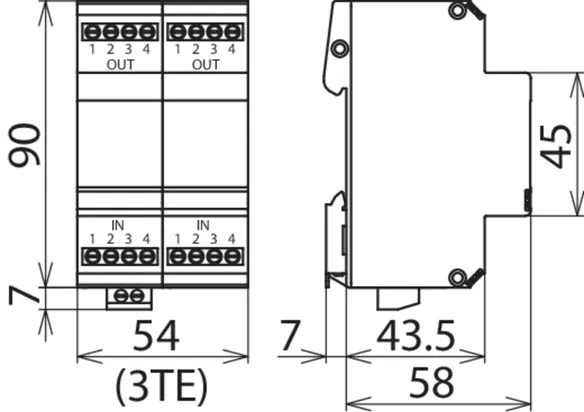

Art. 918401 BVT RS485 5
GTIN (EAN) 4013364074224, Codice doganale (EU): 85363010, Peso lordo: 199.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Classe SPD | Q |
Tensione massima continuativa DC (UC ) | 6 V |
Corrente nominale (IL ) | 0,5 A |
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (Iimp ) | 0,8 kA |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 10 kA |
Impedenza longitudinale per filo | 1,8 Ohm |
Frequenza limite filo-filo (fG ) | 1,7 MHz |
Omologazioni | CSA |
BVT AVD

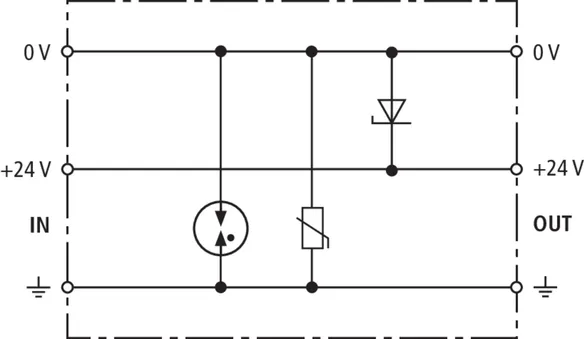

Limitatore di sovratensione con livello di protezione incrementato per protezione EMC di componenti elettroniche con approvvigionamento in tensione continua. Concepito in modo ideale su PLC della Siemens. Poiché si impiega un diodo unipolare, si deve rispettare la polarità della tensione di esercizio.
1 Prodotto

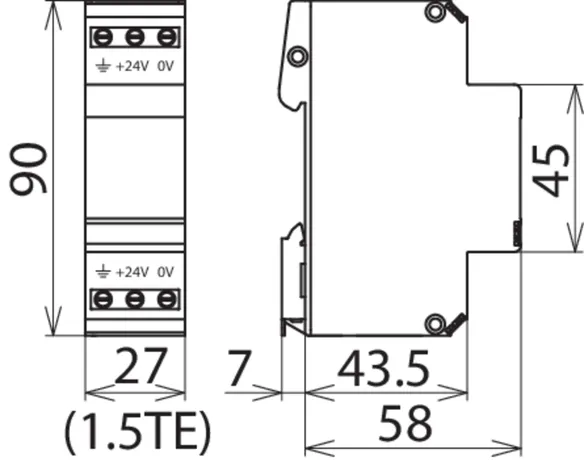

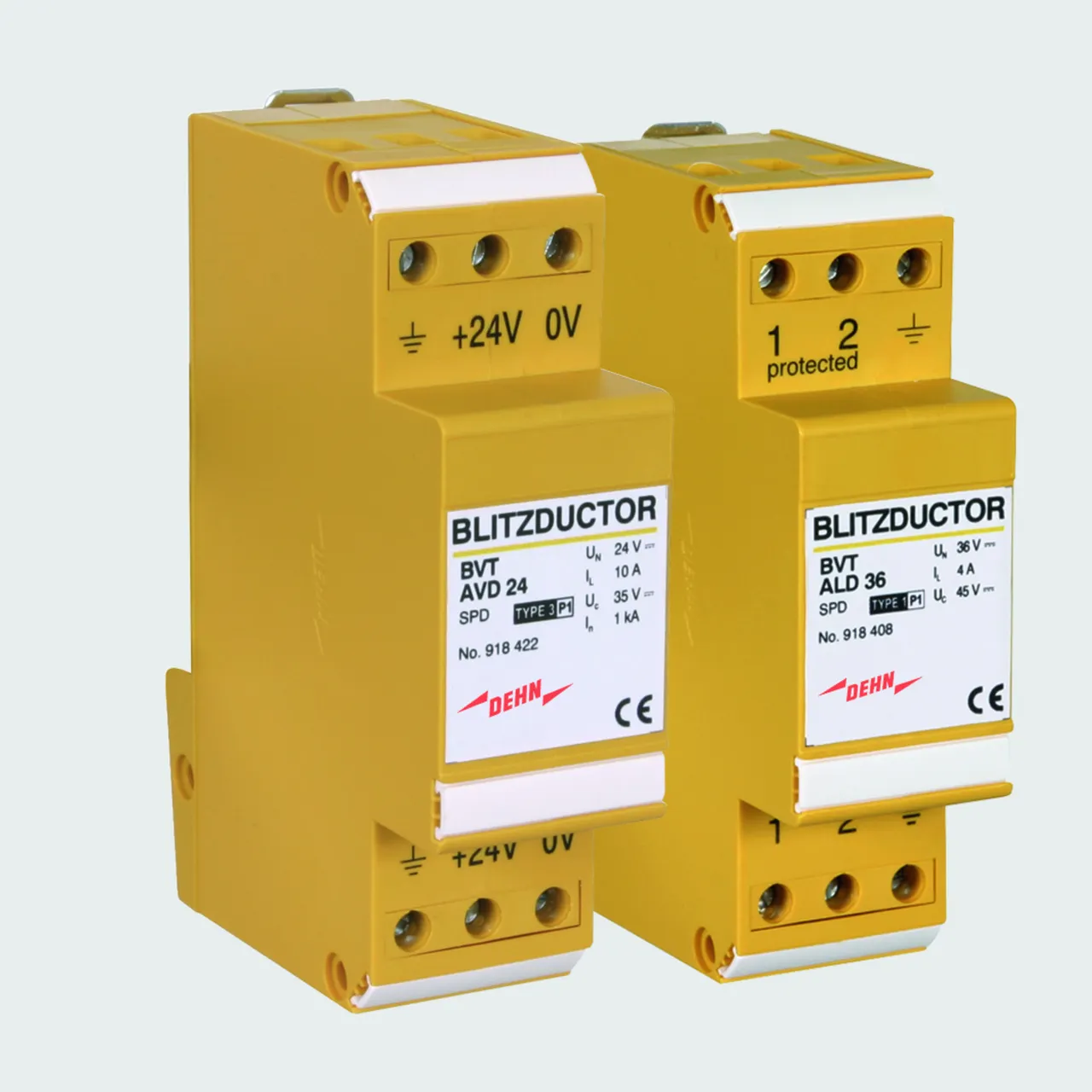

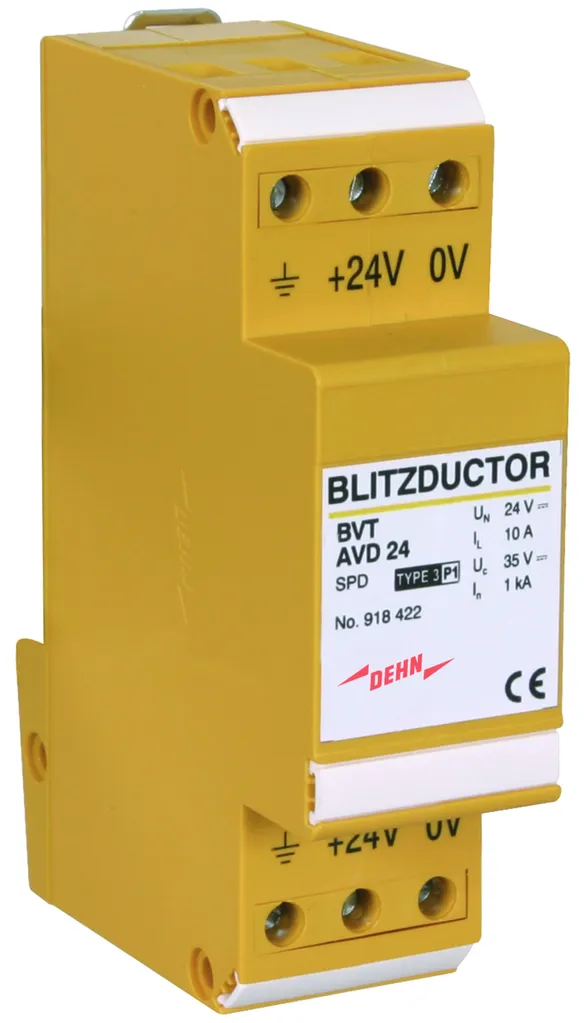

Art. 918422 BVT AVD 24
GTIN (EAN) 4013364149267, Codice doganale (EU): 85363010, Peso lordo: 109.10 g, UM: 1.00 pz.
PredecessoreCaratteristiche tecniche
Classe SPD | W |
Tensione massima continuativa DC (UC ) | 35 V |
Corrente nominale con 80 °C (IL ) | 10 A |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 2 kA |

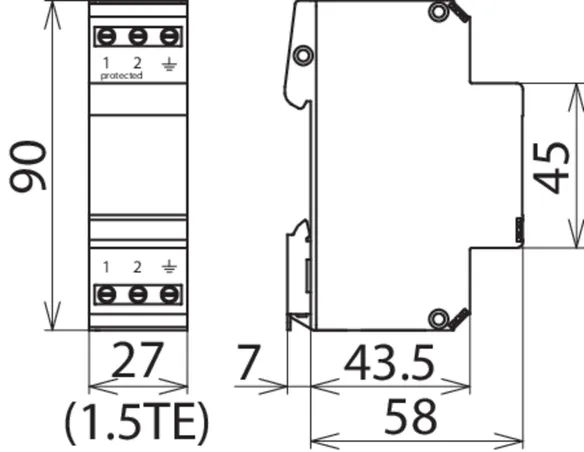

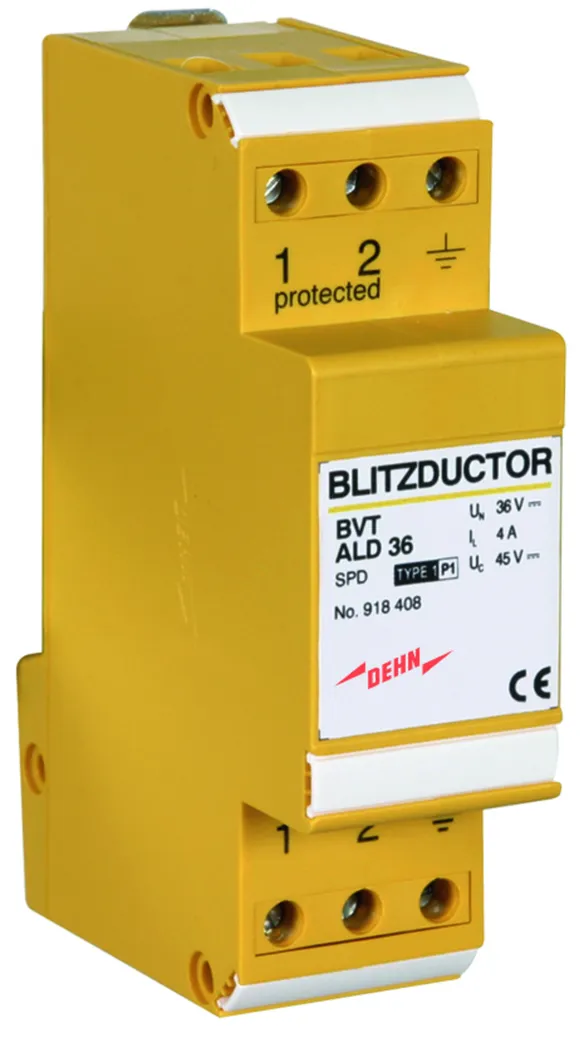

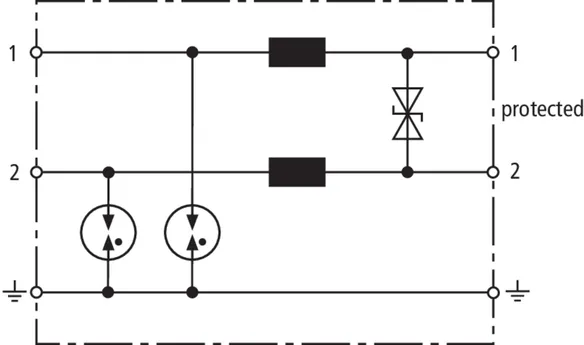

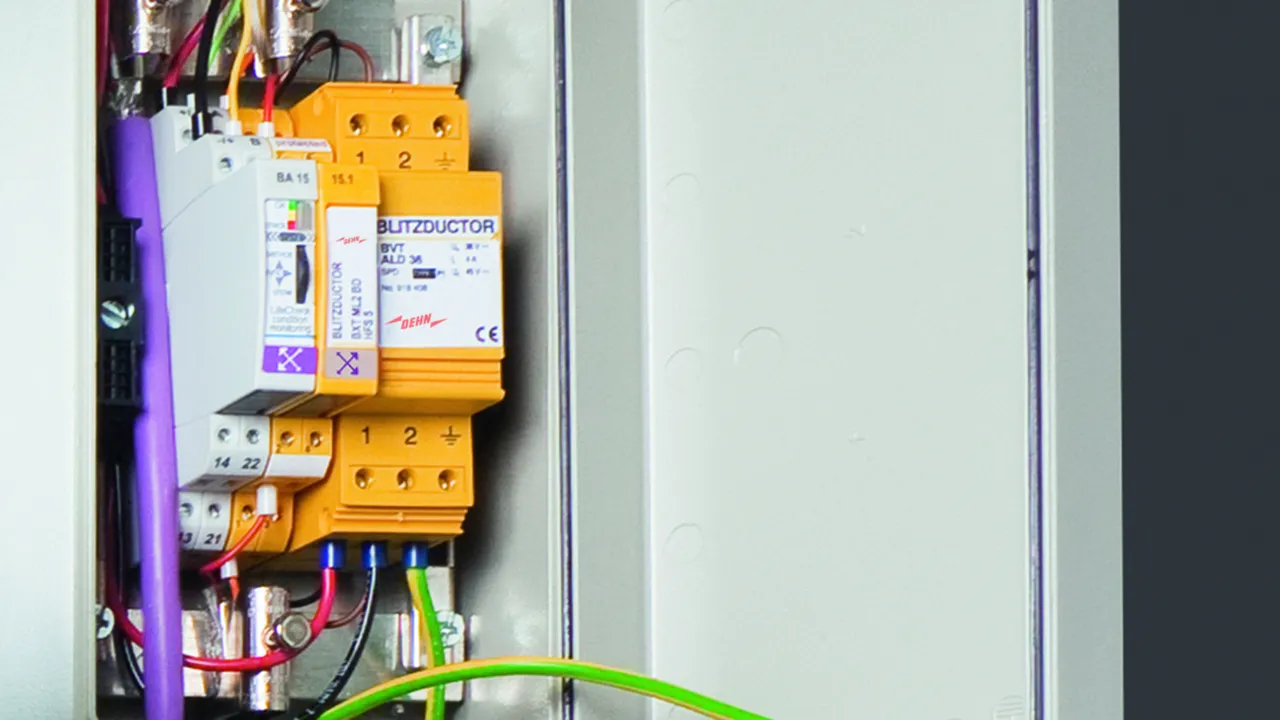

Art. 918408 BVT ALD 36
GTIN (EAN) 4013364125292, Codice doganale (EU): 85363010, Peso lordo: 122.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Classe SPD | M |
Tensione massima continuativa DC (UC ) | 45 V |
Corrente nominale con 80 °C (IL ) | 4 A |
Corrente nominale con 45 °C (IL ) | 7 A |
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (Iimp ) | 2,5 kA |
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) | 5 kA |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 20 kA |
Impedenza longitudinale per filo | 22 µH |
Omologazioni | UL |
Art. 918409 BVT ALD 60
GTIN (EAN) 4013364146709, Codice doganale (EU): 85363010, Peso lordo: 122.00 g, UM: 1.00 pz.
Caratteristiche tecniche
Classe SPD | M |
Tensione massima continuativa DC (UC ) | 65 V |
Corrente nominale con 80 °C (IL ) | 4 A |
Corrente nominale con 45 °C (IL ) | 7 A |
Fusibile di protezione con | UN ≥ 45 V e IL ≥ 1 A |
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (Iimp ) | 2,5 kA |
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) | 5 kA |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 20 kA |
Impedenza longitudinale per filo | 22 µH |
Omologazioni | UL |

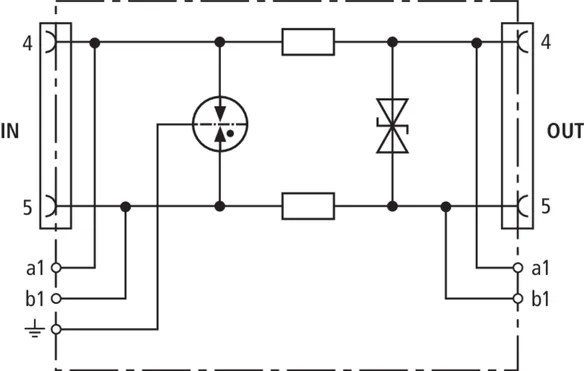

BVT TC

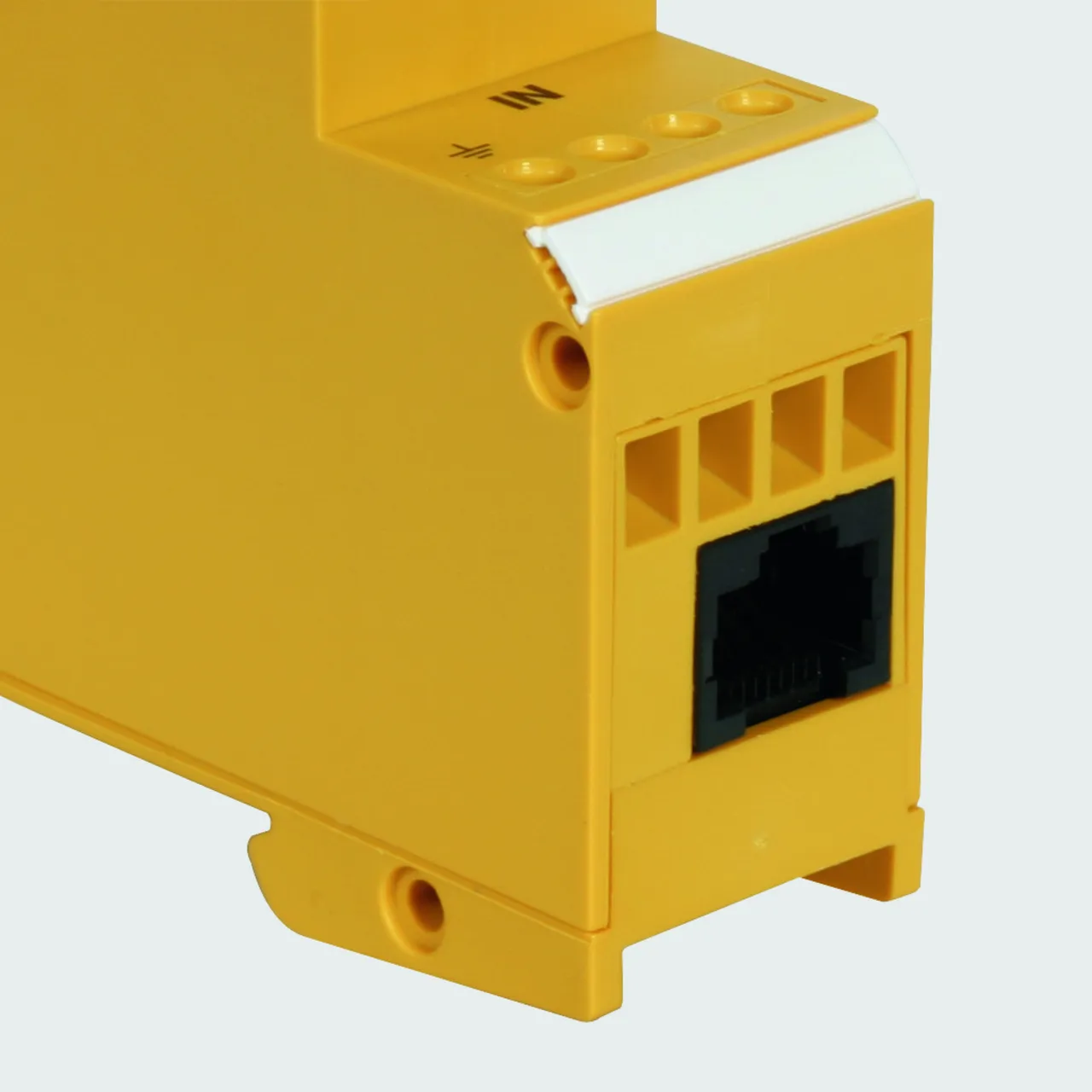

Limitatore di sovratensione coordinato energeticamente e senza corrente di fuga verso terra, per fil a/b, ASDB Uk0 o ADSL con prese RJ45 e connessioni supplementari con morsetto a vite. La piedinatura delle prese RJ45 e compatibile con RJ11/12. I morsetti a vite in parallelo sono più robusti delle prese RJ45 e aumentano la corrente impulsiva nominale di scarica a un totale di 10 kA.
1 Prodotto

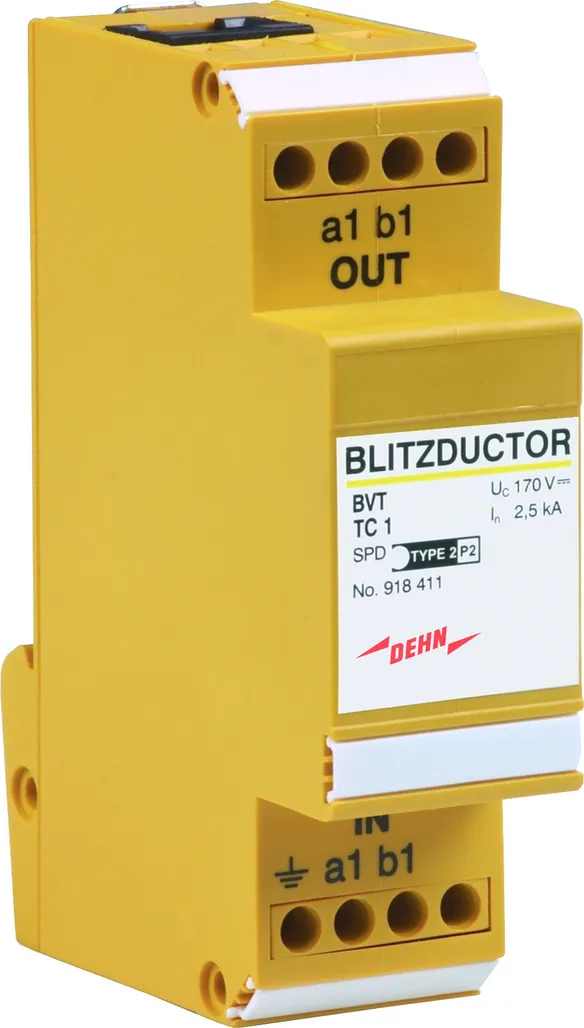

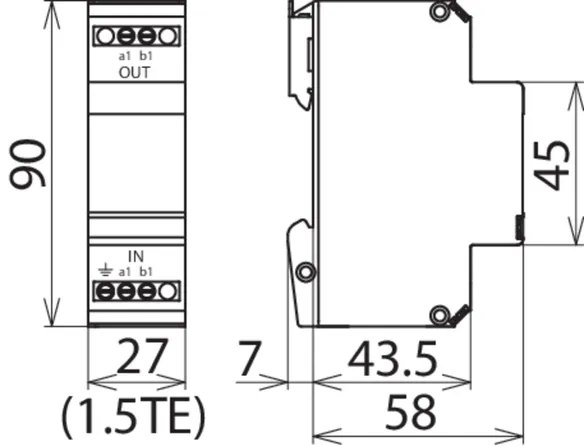

Art. 918411 BVT TC 1
GTIN (EAN) 4013364093133, Codice doganale (EU): 85363010, Peso lordo: 110.90 g, UM: 1.00 pz.
Caratteristiche tecniche
Classe SPD | R |
Tensione massima continuativa DC (UC ) | 170 V |
Corrente nominale (IL ) | 0,2 A |
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (Iimp ) | 1 kA |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 5 kA |
Impedenza longitudinale per filo | 4,7 Ohm |
Frequenza limite filo-filo (fG ) | 17 MHz |

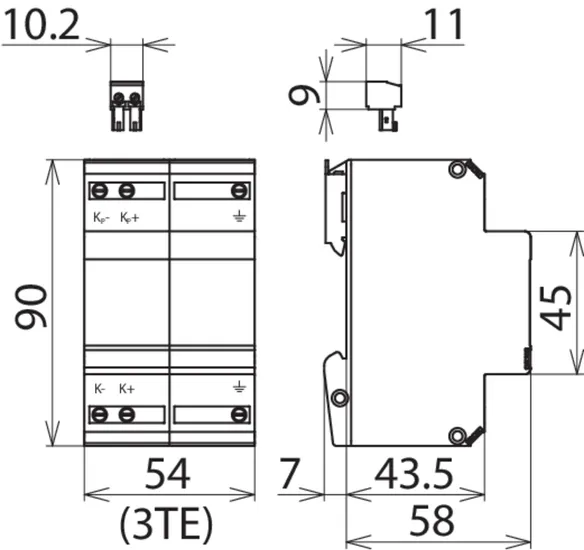

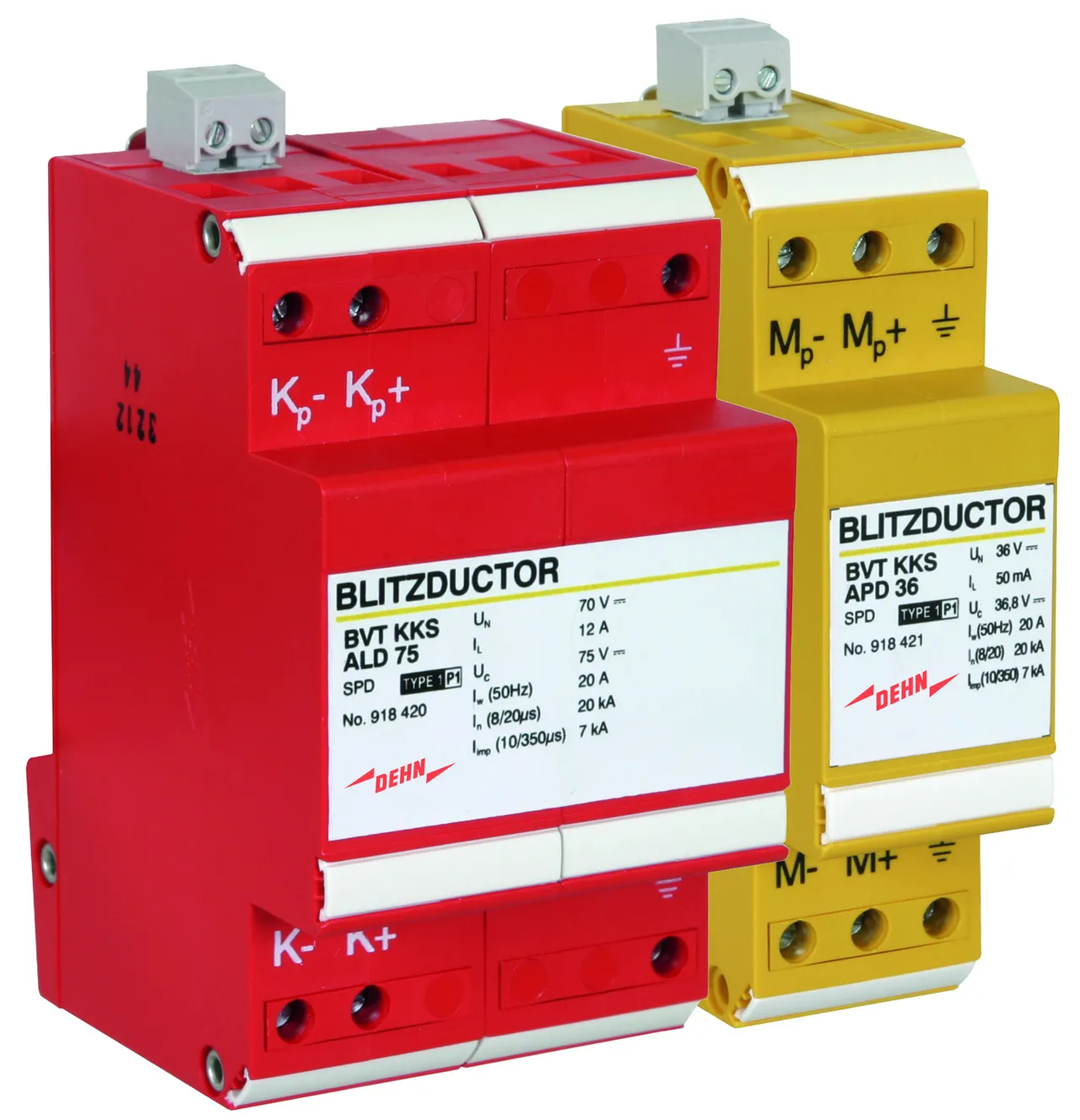

BVT KKS ALD

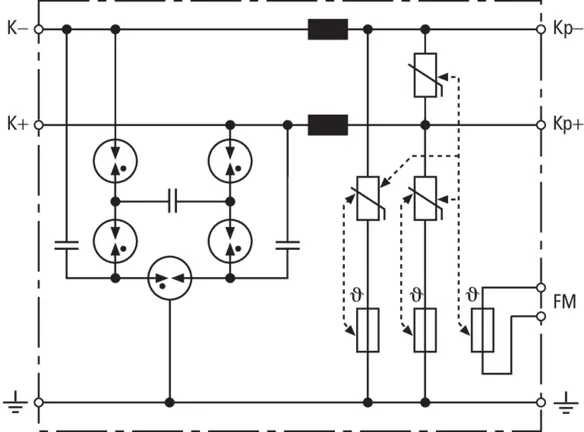

Scaricatore combinato coordinato energeticamente per la protezione di raddrizzatori di corrente nel percorso di protezione (colore rosso). Contatto di telesegnalamento innestabile (contatto in apertura) per indicazione di sovraccarico (controllo termico dei varistori). Si riccomanda il montaggio nella custodia in lamiera d'acciaio. Il controllo capacitivo consente di raggiungere una bassa tensione d'innesco dell'impulso.
1 Prodotto

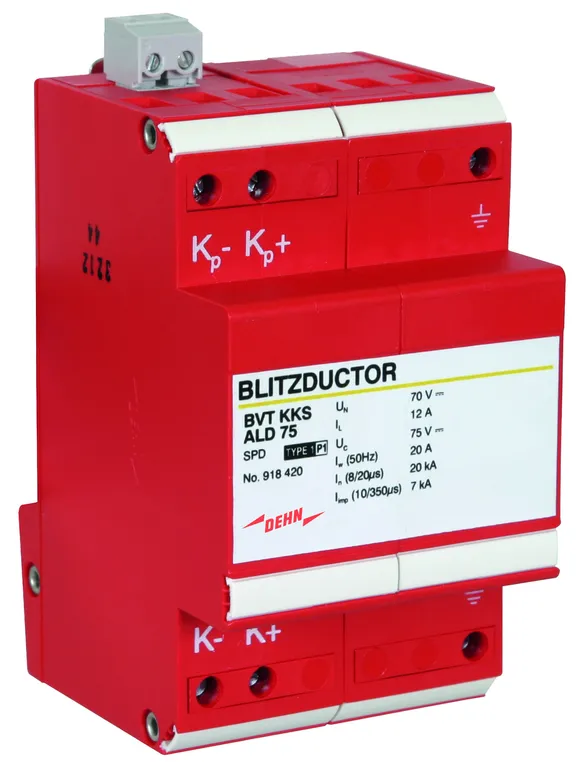

Art. 918420 BVT KKS ALD 75
GTIN (EAN) 4013364094895, Codice doganale (EU): 85363010, Peso lordo: 229.00 g, UM: 1.00 pz.
PredecessoreCaratteristiche tecniche
Classe SPD | M |
Tensione massima continuativa DC (UC ) | 75 V |
Corrente nominale (IL ) | 12 A |
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (Iimp ) | 3,5 kA |
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) | 7 kA |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 40 kA |
Impedenza longitudinale per filo | 5 µH |
Frequenza limite filo-filo (fG ) | 1 MHz |
Contatti FM / tipo di contatto | in apertura |

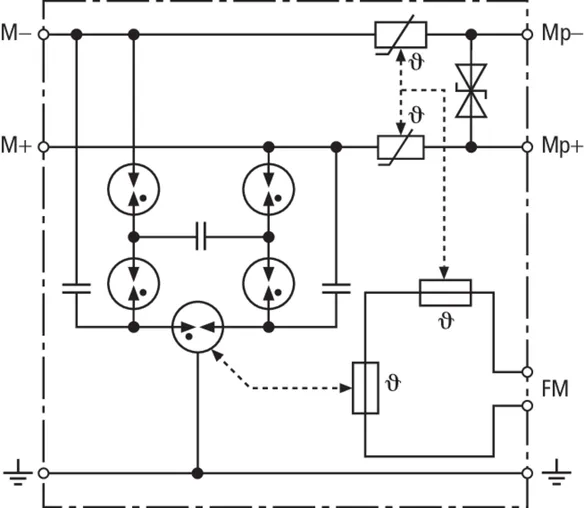

BVT KKS APD
Scaricatore combinato coordinato energeticamente per la protezione di circuiti di misura della tensione (colore giallo). Contatto di telesegnalamento innestabile (contatto in apertura) per indicazione di sovraccarico (controllo termico dei percorsi di scarica). Si raccomanda il montaggio nella custodia in lamiera d'acciaio. Il controllo capacitivo consente di raggiungere una bassa tensione d'innesco dell'impulso.
1 Prodotto

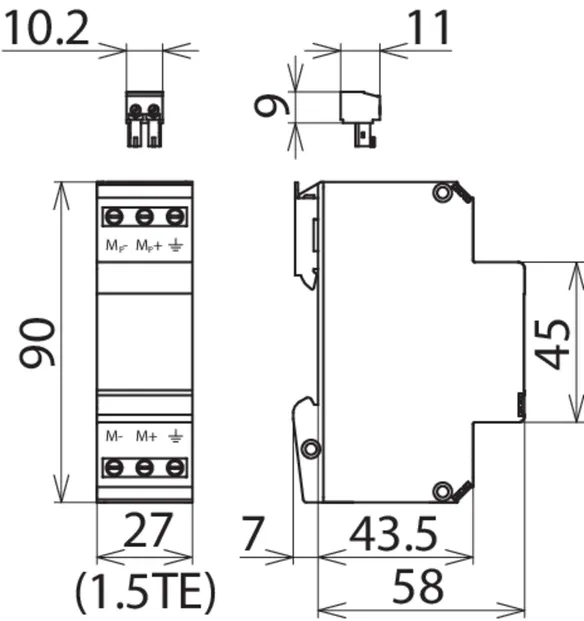

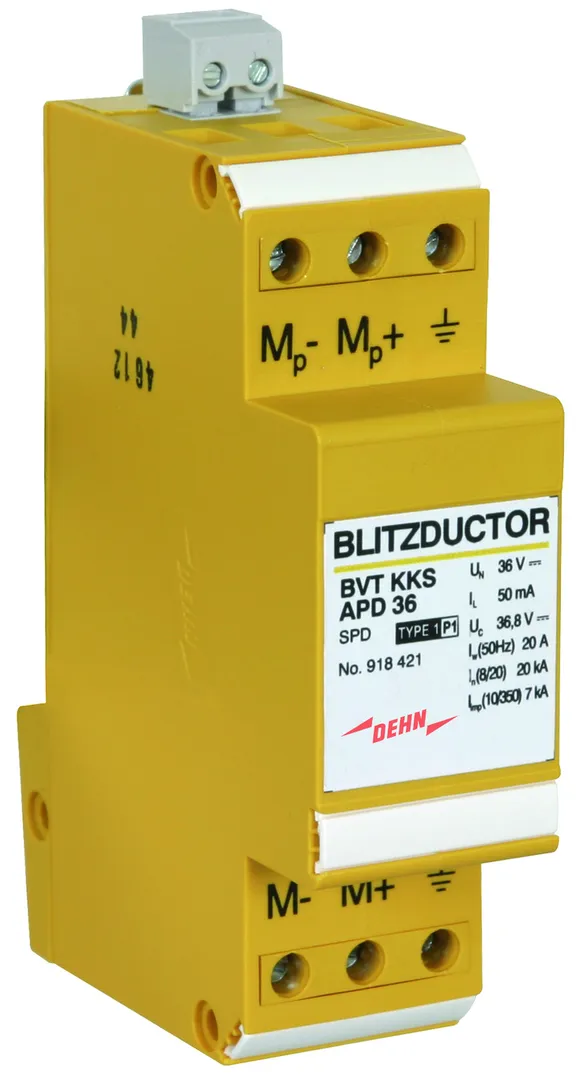

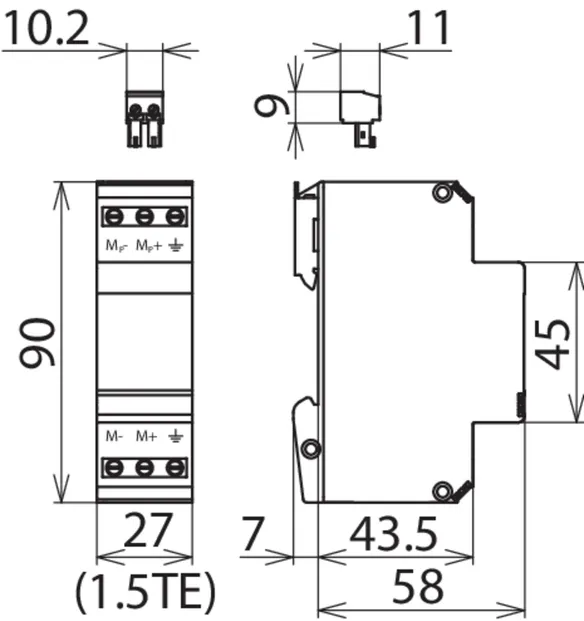

Art. 918421 BVT KKS APD 36
GTIN (EAN) 4013364094901, Codice doganale (EU): 85363010, Peso lordo: 130.30 g, UM: 1.00 pz.
PredecessoreCaratteristiche tecniche
Classe SPD | M |
Tensione massima continuativa DC (UC ) | 36,8 V |
Corrente nominale (IL ) | 0,05 A |
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (Iimp ) | 3,5 kA |
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) | 7 kA |
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) | 40 kA |
Impedenza longitudinale per filo | 55 Ohm |
Contatti FM / tipo di contatto | in apertura |
